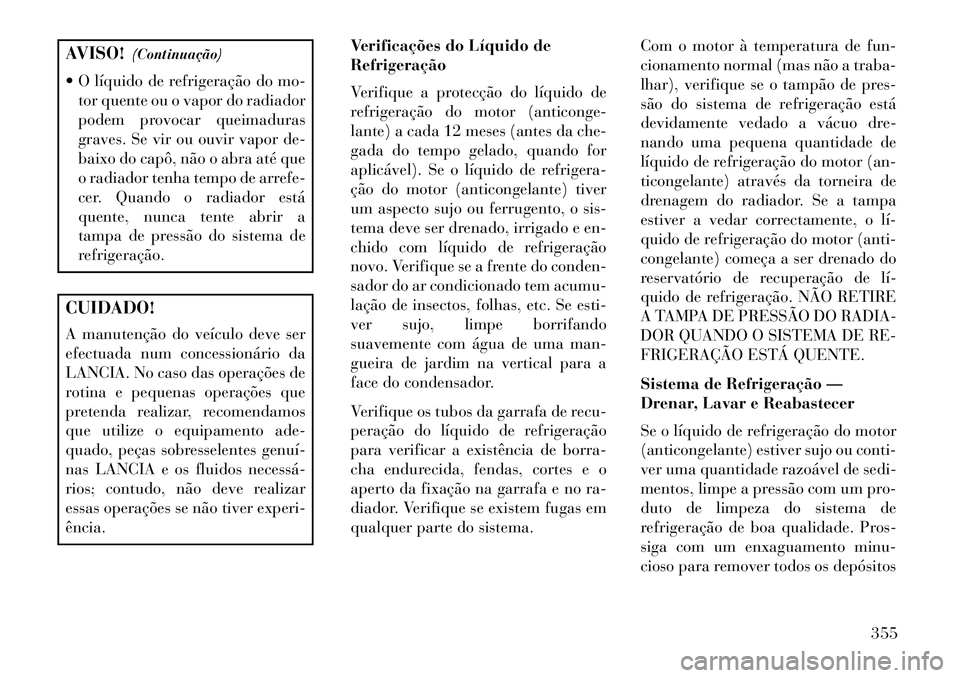

AVISO!(Continuação)
 O líquido de refrigeração do mo- tor quente ou o vapor do radiador
podem provocar queimaduras
graves. Se vir ou ouvir vapor de-
baixo do capô, não o abra até que
o radiador tenha tempo de arrefe-
cer. Quando o radiador está
quente, nunca tente abrir a
tampa de pressão do sistema de
refrigeração.CUIDADO!
A manutenção do veículo deve ser
efectuada num concessionário da
LANCIA. No caso das operações de
rotina e pequenas operações que
pretenda realizar, recomendamos
que utilize o equipamento ade-
quado, peças sobresselentes genuí­
nas LANCIA e os fluidos necessá­
rios; contudo, não deve realizar
essas operações se não tiver experi-
ência. Verificações do Líquido de
Refrigeração
Verifique a protecção do líquido de
refrigeração do motor (anticonge-
lante) a cada 12 meses (antes da che-
gada do tempo gelado, quando for
aplicável). Se o líquido de refrigera-
ção do motor (anticongelante) tiver
um aspecto sujo ou ferrugento, o sis-
tema deve ser drenado, irrigado e en-
chido com líquido de refrigeração
novo. Verifique se a frente do conden-
sador do ar condicionado tem acumu-
lação de insectos, folhas, etc. Se esti-
ver sujo, limpe borrifando
suavemente com água de uma man-
gueira de jardim na vertical para a
face do condensador.
Verifique os tubos da garrafa de recu-
peração do líquido de refrigeração
para verificar a existência de borra-
cha endurecida, fendas, cortes e o
aperto da fixação na garrafa e no ra-
diador. Verifique se existem fugas em
qualquer parte do sistema. Com o motor à temperatura de fun-
cionamento normal (mas não a traba-
lhar), verifique se o tampão de pres-
são do sistema de refrigeração está
devidamente vedado a vácuo dre-
nando uma pequena quantidade de
líquido de refrigeração do motor (an-
ticongelante) através da torneira de
drenagem do radiador. Se a tampa
estiver a vedar correctamente, o lí­
quido de refrigeração do motor (anti-
congelante) começa a ser drenado do
reservatório de recuperação de lí­
quido de refrigeração. NÃO RETIRE
A TAMPA DE PRESSÃO DO RADIA-
DOR QUANDO O SISTEMA DE RE-
FRIGERAÇÃO ESTÁ QUENTE.
Sistema de Refrigeração —
Drenar, Lavar e Reabastecer
Se o líquido de refrigeração do motor
(anticongelante) estiver sujo ou conti-
ver uma quantidade razoável de sedi-
mentos, limpe a pressão com um pro-
duto de limpeza do sistema de
refrigeração de boa qualidade. Pros-
siga com um enxaguamento minu-
cioso para remover todos os depósitos
355

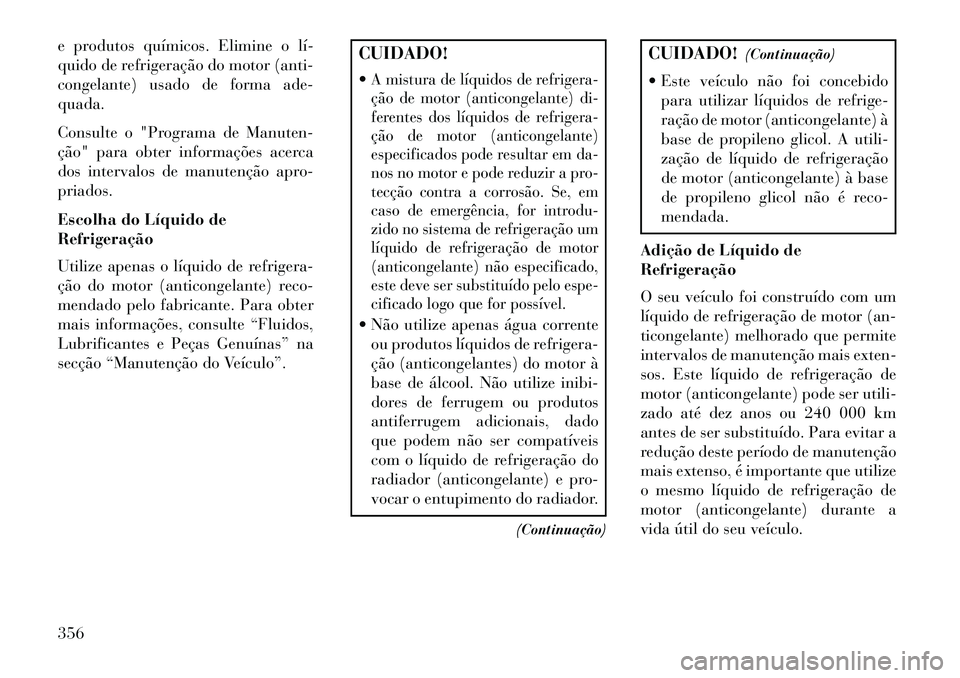

e produtos químicos. Elimine o lí­
quido de refrigeração do motor (anti-
congelante) usado de forma ade-
quada.
Consulte o "Programa de Manuten-
ção" para obter informações acerca
dos intervalos de manutenção apro-
priados.
Escolha do Líquido de
Refrigeração
Utilize apenas o líquido de refrigera-
ção do motor (anticongelante) reco-
mendado pelo fabricante. Para obter
mais informações, consulte “Fluidos,
Lubrificantes e Peças Genuínas” na
secção “Manutenção do Veículo”.
CUIDADO!
A mistura de líquidos de refrigera-
ção de motor (anticongelante) di-
ferentes dos líquidos de refrigera-
ção de motor (anticongelante)
especificados pode resultar em da-
nos no motor e pode reduzir a pro-
tecção contra a corrosão. Se, em
caso de emergência, for introdu-
zido no sistema de refrigeração um
líquido de refrigeração de motor
(anticongelante) não especificado,
este deve ser substituído pelo espe-
cificado logo que for possível. Não utilize apenas água correnteou produtos líquidos de refrigera-
ção (anticongelantes) do motor à
base de álcool. Não utilize inibi-
dores de ferrugem ou produtos
antiferrugem adicionais, dado
que podem não ser compatíveis
com o líquido de refrigeração do
radiador (anticongelante) e pro-
vocar o entupimento do radiador.
(Continuação)
CUIDADO!(Continuação)
 Este veículo não foi concebido para utilizar líquidos de refrige-
ração de motor (anticongelante) à
base de propileno glicol. A utili-
zação de líquido de refrigeração
de motor (anticongelante) à base
de propileno glicol não é reco-
mendada.
Adição de Líquido de
Refrigeração
O seu veículo foi construído com um
líquido de refrigeração de motor (an-
ticongelante) melhorado que permite
intervalos de manutenção mais exten-
sos. Este líquido de refrigeração de
motor (anticongelante) pode ser utili-
zado até dez anos ou 240 000 km
antes de ser substituído. Para evitar a
redução deste período de manutenção
mais extenso, é importante que utilize
o mesmo líquido de refrigeração de
motor (anticongelante) durante a
vida útil do seu veículo.
356

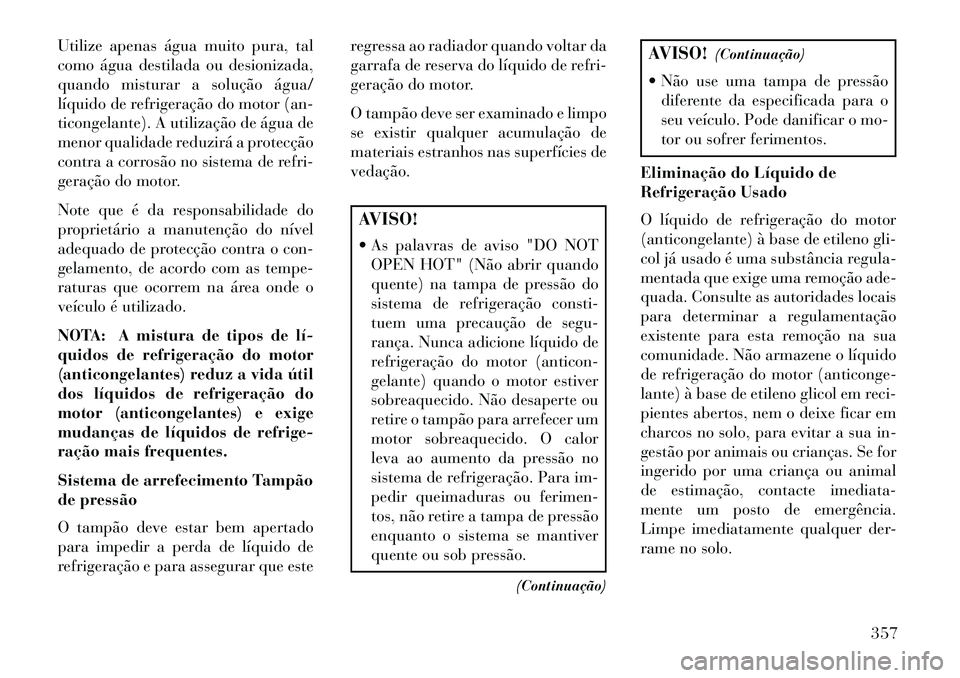

Utilize apenas água muito pura, tal
como água destilada ou desionizada,
quando misturar a solução água/
líquido de refrigeração do motor (an-
ticongelante). A utilização de água de
menor qualidade reduzirá a protecção
contra a corrosão no sistema de refri-
geração do motor.
Note que é da responsabilidade do
proprietário a manutenção do nível
adequado de protecção contra o con-
gelamento, de acordo com as tempe-
raturas que ocorrem na área onde o
veículo é utilizado.
NOTA: A mistura de tipos de lí­
quidos de refrigeração do motor
(anticongelantes) reduz a vida útil
dos líquidos de refrigeração do
motor (anticongelantes) e exige
mudanças de líquidos de refrige-
ração mais frequentes.
Sistema de arrefecimento Tampão
de pressão
O tampão deve estar bem apertado
para impedir a perda de líquido de
refrigeração e para assegurar que esteregressa ao radiador quando voltar da
garrafa de reserva do líquido de refri-
geração do motor.
O tampão deve ser examinado e limpo
se existir qualquer acumulação de
materiais estranhos nas superfícies de
vedação.
AVISO!
 As palavras de aviso "DO NOT
OPEN HOT" (Não abrir quando
quente) na tampa de pressão do
sistema de refrigeração consti-
tuem uma precaução de segu-
rança. Nunca adicione líquido de
refrigeração do motor (anticon-
gelante) quando o motor estiver
sobreaquecido. Não desaperte ou
retire o tampão para arrefecer um
motor sobreaquecido. O calor
leva ao aumento da pressão no
sistema de refrigeração. Para im-
pedir queimaduras ou ferimen-
tos, não retire a tampa de pressão
enquanto o sistema se mantiver
quente ou sob pressão.
(Continuação)
AVISO!(Continuação)
 Não use uma tampa de pressão diferente da especificada para o
seu veículo. Pode danificar o mo-
tor ou sofrer ferimentos.
Eliminação do Líquido de
Refrigeração Usado
O líquido de refrigeração do motor
(anticongelante) à base de etileno gli-
col já usado é uma substância regula-
mentada que exige uma remoção ade-
quada. Consulte as autoridades locais
para determinar a regulamentação
existente para esta remoção na sua
comunidade. Não armazene o líquido
de refrigeração do motor (anticonge-
lante) à base de etileno glicol em reci-
pientes abertos, nem o deixe ficar em
charcos no solo, para evitar a sua in-
gestão por animais ou crianças. Se for
ingerido por uma criança ou animal
de estimação, contacte imediata-
mente um posto de emergência.
Limpe imediatamente qualquer der-
rame no solo.
357

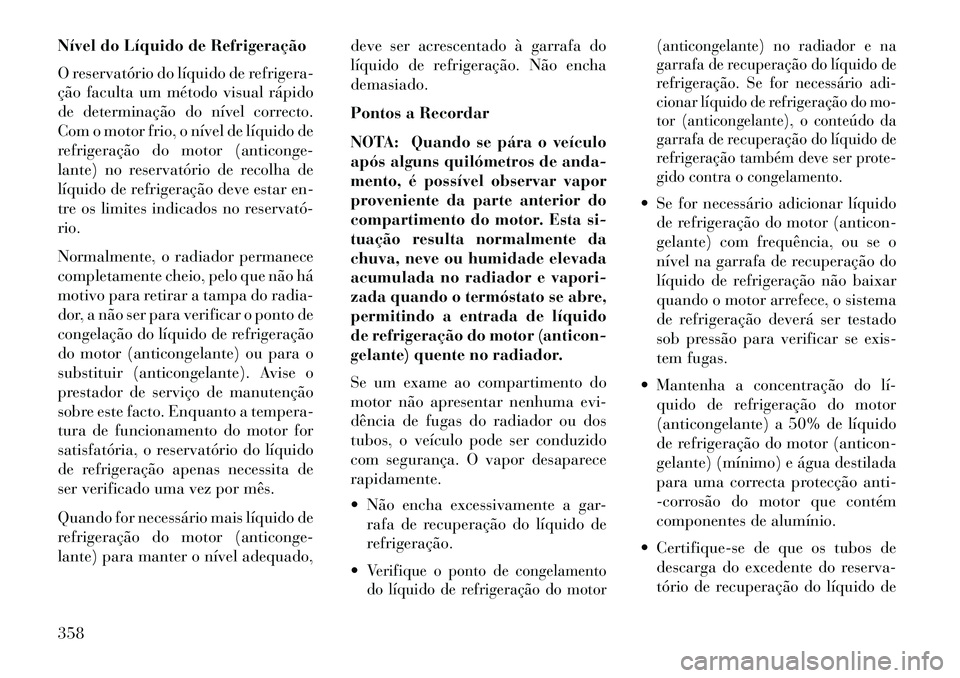

Nível do Líquido de Refrigeração
O reservatório do líquido de refrigera-
ção faculta um método visual rápido
de determinação do nível correcto.
Com o motor frio, o nível de líquido de
refrigeração do motor (anticonge-
lante) no reservatório de recolha de
líquido de refrigeração deve estar en-
tre os limites indicados no reservató­
rio.
Normalmente, o radiador permanece
completamente cheio, pelo que não há
motivo para retirar a tampa do radia-
dor, a não ser para verificar o ponto de
congelação do líquido de refrigeração
do motor (anticongelante) ou para o
substituir (anticongelante). Avise o
prestador de serviço de manutenção
sobre este facto. Enquanto a tempera-
tura de funcionamento do motor for
satisfatória, o reservatório do líquido
de refrigeração apenas necessita de
ser verificado uma vez por mês.
Quando for necessário mais líquido de
refrigeração do motor (anticonge-
lante) para manter o nível adequado,deve ser acrescentado à garrafa do
líquido de refrigeração. Não encha
demasiado.
Pontos a Recordar
NOTA: Quando se pára o veículo
após alguns quilómetros de anda-
mento, é possível observar vapor
proveniente da parte anterior do
compartimento do motor. Esta si-
tuação resulta normalmente da
chuva, neve ou humidade elevada
acumulada no radiador e vapori-
zada quando o termóstato se abre,
permitindo a entrada de líquido
de refrigeração do motor (anticon-
gelante) quente no radiador.
Se um exame ao compartimento do
motor não apresentar nenhuma evi-
dência de fugas do radiador ou dos
tubos, o veículo pode ser conduzido
com segurança. O vapor desaparece
rapidamente.
 Não encha excessivamente a gar-
rafa de recuperação do líquido de
refrigeração.

Verifique o ponto de congelamento
do líquido de refrigeração do motor (anticongelante) no radiador e na
garrafa de recuperação do líquido de
refrigeração. Se for necessário adi-
cionar líquido de refrigeração do mo-
tor (anticongelante), o conteúdo da
garrafa de recuperação do líquido de
refrigeração também deve ser prote-
gido contra o congelamento.
 Se for necessário adicionar líquido
de refrigeração do motor (anticon-
gelante) com frequência, ou se o
nível na garrafa de recuperação do
líquido de refrigeração não baixar
quando o motor arrefece, o sistema
de refrigeração deverá ser testado
sob pressão para verificar se exis-
tem fugas.
 Mantenha a concentração do lí­ quido de refrigeração do motor
(anticongelante) a 50% de líquido
de refrigeração do motor (anticon-
gelante) (mínimo) e água destilada
para uma correcta protecção anti-
-corrosão do motor que contém
componentes de alumínio.
 Certifique-se de que os tubos de descarga do excedente do reserva-
tório de recuperação do líquido de
358

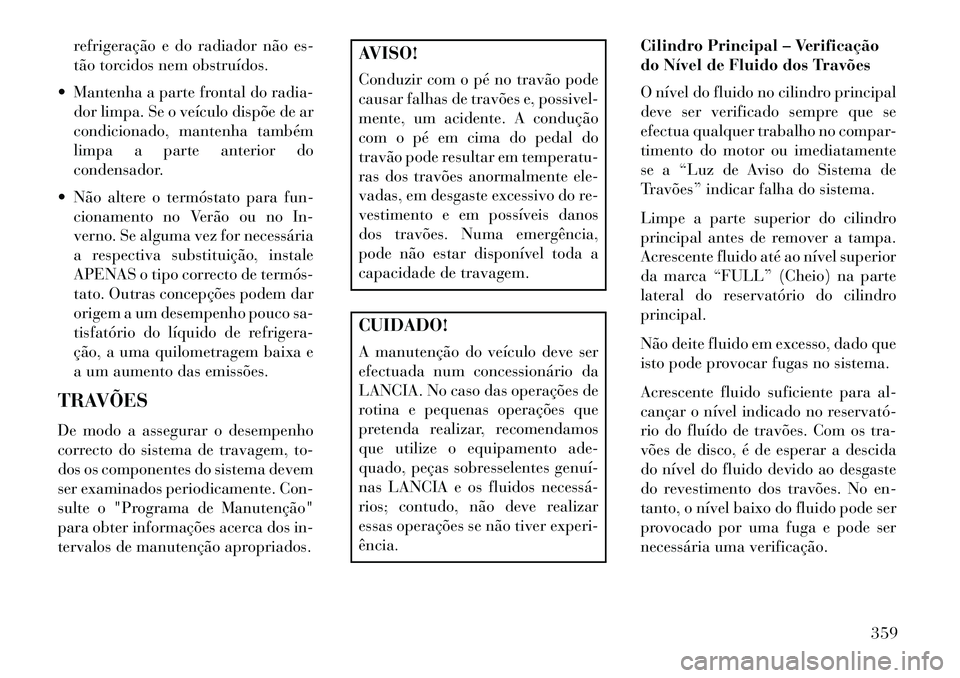

refrigeração e do radiador não es-
tão torcidos nem obstruídos.
 Mantenha a parte frontal do radia- dor limpa. Se o veículo dispõe de ar
condicionado, mantenha também
limpa a parte anterior do
condensador.
 Não altere o termóstato para fun- cionamento no Verão ou no In-
verno. Se alguma vez for necessária
a respectiva substituição, instale
APENAS o tipo correcto de termós­
tato. Outras concepções podem dar
origem a um desempenho pouco sa-
tisfatório do líquido de refrigera-
ção, a uma quilometragem baixa e
a um aumento das emissões.
TRAVÕES
De modo a assegurar o desempenho
correcto do sistema de travagem, to-
dos os componentes do sistema devem
ser examinados periodicamente. Con-
sulte o "Programa de Manutenção"
para obter informações acerca dos in-
tervalos de manutenção apropriados.
AVISO!
Conduzir com o pé no travão pode
causar falhas de travões e, possivel-
mente, um acidente. A condução
com o pé em cima do pedal do
travão pode resultar em temperatu-
ras dos travões anormalmente ele-
vadas, em desgaste excessivo do re-
vestimento e em possíveis danos
dos travões. Numa emergência,
pode não estar disponível toda a
capacidade de travagem.CUIDADO!
A manutenção do veículo deve ser
efectuada num concessionário da
LANCIA. No caso das operações de
rotina e pequenas operações que
pretenda realizar, recomendamos
que utilize o equipamento ade-
quado, peças sobresselentes genuí­
nas LANCIA e os fluidos necessá­
rios; contudo, não deve realizar
essas operações se não tiver experi-
ência. Cilindro Principal – Verificação
do Nível de Fluido dos Travões
O nível do fluido no cilindro principal
deve ser verificado sempre que se
efectua qualquer trabalho no compar-
timento do motor ou imediatamente
se a “Luz de Aviso do Sistema de
Travões” indicar falha do sistema.
Limpe a parte superior do cilindro
principal antes de remover a tampa.
Acrescente fluido até ao nível superior
da marca “FULL” (Cheio) na parte
lateral do reservatório do cilindro
principal.
Não deite fluido em excesso, dado que
isto pode provocar fugas no sistema.
Acrescente fluido suficiente para al-
cançar o nível indicado no reservató­
rio do fluído de travões. Com os tra-
vões de disco, é de esperar a descida
do nível do fluido devido ao desgaste
do revestimento dos travões. No en-
tanto, o nível baixo do fluido pode ser
provocado por uma fuga e pode ser
necessária uma verificação.
359

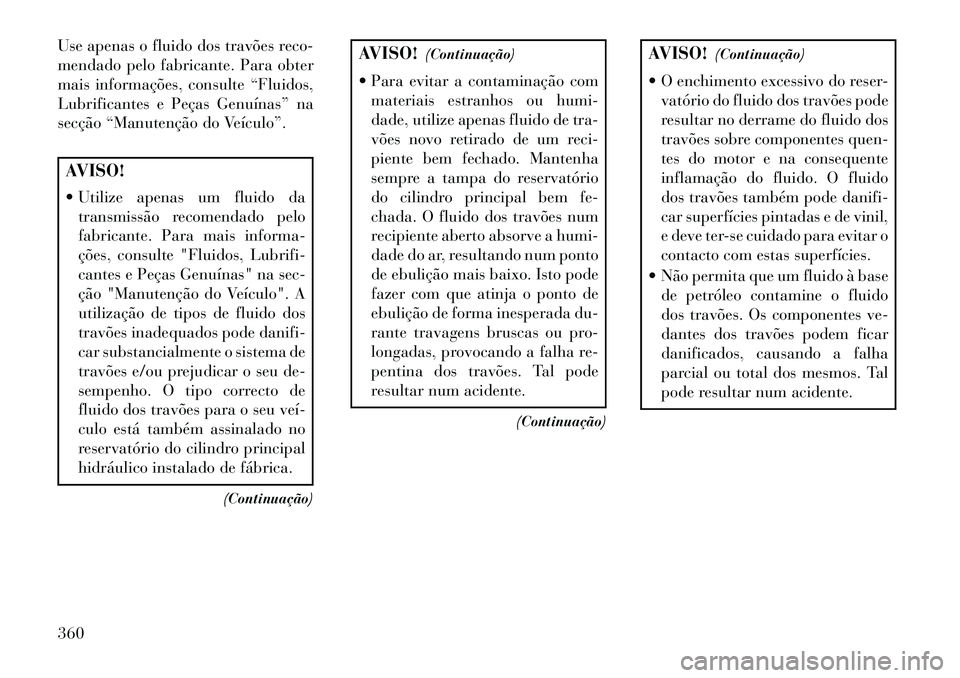

Use apenas o fluido dos travões reco-
mendado pelo fabricante. Para obter
mais informações, consulte “Fluidos,
Lubrificantes e Peças Genuínas” na
secção “Manutenção do Veículo”.AVISO!
 Utilize apenas um fluido datransmissão recomendado pelo
fabricante. Para mais informa-
ções, consulte "Fluidos, Lubrifi-
cantes e Peças Genuínas" na sec-
ção "Manutenção do Veículo". A
utilização de tipos de fluido dos
travões inadequados pode danifi-
car substancialmente o sistema de
travões e/ou prejudicar o seu de-
sempenho. O tipo correcto de
fluido dos travões para o seu veí­
culo está também assinalado no
reservatório do cilindro principal
hidráulico instalado de fábrica.
(Continuação)
AVISO!(Continuação)
 Para evitar a contaminação com materiais estranhos ou humi-
dade, utilize apenas fluido de tra-
vões novo retirado de um reci-
piente bem fechado. Mantenha
sempre a tampa do reservatório
do cilindro principal bem fe-
chada. O fluido dos travões num
recipiente aberto absorve a humi-
dade do ar, resultando num ponto
de ebulição mais baixo. Isto pode
fazer com que atinja o ponto de
ebulição de forma inesperada du-
rante travagens bruscas ou pro-
longadas, provocando a falha re-
pentina dos travões. Tal pode
resultar num acidente.
(Continuação)
AVISO!(Continuação)
 O enchimento excessivo do reser- vatório do fluido dos travões pode
resultar no derrame do fluido dos
travões sobre componentes quen-
tes do motor e na consequente
inflamação do fluido. O fluido
dos travões também pode danifi-
car superfícies pintadas e de vinil,
e deve ter-se cuidado para evitar o
contacto com estas superfícies.
 Não permita que um fluido à base de petróleo contamine o fluido
dos travões. Os componentes ve-
dantes dos travões podem ficar
danificados, causando a falha
parcial ou total dos mesmos. Tal
pode resultar num acidente.
360

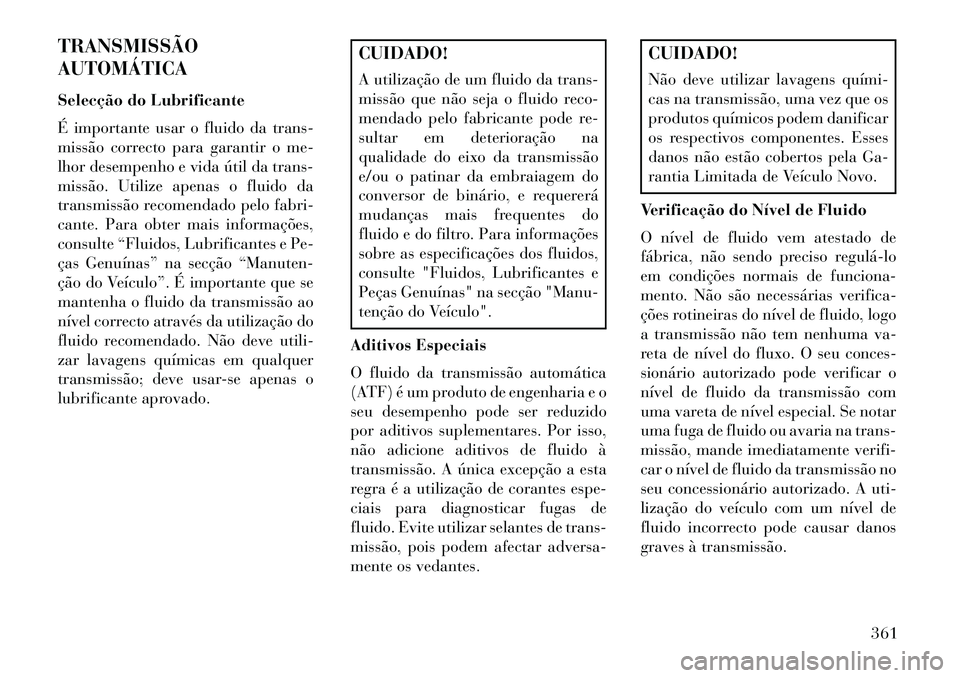

TRANSMISSÃO
AUTOMÁTICA
Selecção do Lubrificante
É importante usar o fluido da trans-
missão correcto para garantir o me-
lhor desempenho e vida útil da trans-
missão. Utilize apenas o fluido da
transmissão recomendado pelo fabri-
cante. Para obter mais informações,
consulte “Fluidos, Lubrificantes e Pe-
ças Genuínas” na secção “Manuten-
ção do Veículo”. É importante que se
mantenha o fluido da transmissão ao
nível correcto através da utilização do
fluido recomendado. Não deve utili-
zar lavagens químicas em qualquer
transmissão; deve usar-se apenas o
lubrificante aprovado.
CUIDADO!
A utilização de um fluido da trans-
missão que não seja o fluido reco-
mendado pelo fabricante pode re-
sultar em deterioração na
qualidade do eixo da transmissão
e/ou o patinar da embraiagem do
conversor de binário, e requererá
mudanças mais frequentes do
fluido e do filtro. Para informações
sobre as especificações dos fluidos,
consulte "Fluidos, Lubrificantes e
Peças Genuínas" na secção "Manu-
tenção do Veículo".
Aditivos Especiais
O fluido da transmissão automática
(ATF) é um produto de engenharia e o
seu desempenho pode ser reduzido
por aditivos suplementares. Por isso,
não adicione aditivos de fluido à
transmissão. A única excepção a esta
regra é a utilização de corantes espe-
ciais para diagnosticar fugas de
fluido. Evite utilizar selantes de trans-
missão, pois podem afectar adversa-
mente os vedantes.
CUIDADO!
Não deve utilizar lavagens quími­
cas na transmissão, uma vez que os
produtos químicos podem danificar
os respectivos componentes. Esses
danos não estão cobertos pela Ga-
rantia Limitada de Veículo Novo.
Verificação do Nível de Fluido
O nível de fluido vem atestado de
fábrica, não sendo preciso regulá­lo
em condições normais de funciona-
mento. Não são necessárias verifica-
ções rotineiras do nível de fluido, logo
a transmissão não tem nenhuma va-
reta de nível do fluxo. O seu conces-
sionário autorizado pode verificar o
nível de fluido da transmissão com
uma vareta de nível especial. Se notar
uma fuga de fluido ou avaria na trans-
missão, mande imediatamente verifi-
car o nível de fluido da transmissão no
seu concessionário autorizado. A uti-
lização do veículo com um nível de
fluido incorrecto pode causar danos
graves à transmissão.
361

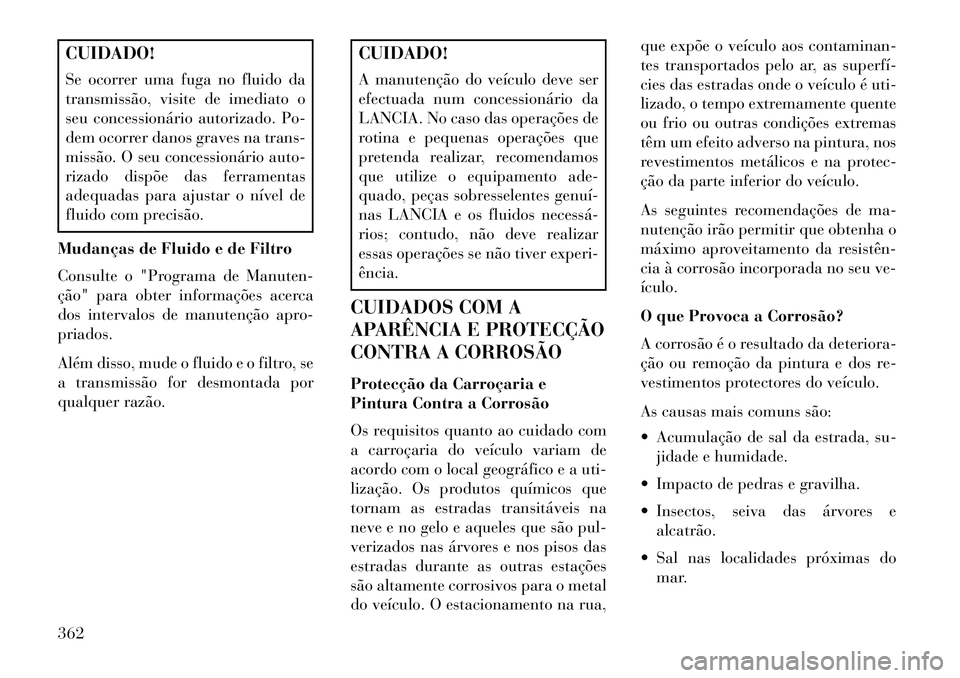

CUIDADO!
Se ocorrer uma fuga no fluido da
transmissão, visite de imediato o
seu concessionário autorizado. Po-
dem ocorrer danos graves na trans-
missão. O seu concessionário auto-
rizado dispõe das ferramentas
adequadas para ajustar o nível de
fluido com precisão.
Mudanças de Fluido e de Filtro
Consulte o "Programa de Manuten-
ção" para obter informações acerca
dos intervalos de manutenção apro-
priados.
Além disso, mude o fluido e o filtro, se
a transmissão for desmontada por
qualquer razão.
CUIDADO!
A manutenção do veículo deve ser
efectuada num concessionário da
LANCIA. No caso das operações de
rotina e pequenas operações que
pretenda realizar, recomendamos
que utilize o equipamento ade-
quado, peças sobresselentes genuí­
nas LANCIA e os fluidos necessá­
rios; contudo, não deve realizar
essas operações se não tiver experi-
ência.
CUIDADOS COM A
APARÊNCIA E PROTECÇÃO
CONTRA A CORROSÃO
Protecção da Carroçaria e
Pintura Contra a Corrosão
Os requisitos quanto ao cuidado com
a carroçaria do veículo variam de
acordo com o local geográfico e a uti-
lização. Os produtos químicos que
tornam as estradas transitáveis na
neve e no gelo e aqueles que são pul-
verizados nas árvores e nos pisos das
estradas durante as outras estações
são altamente corrosivos para o metal
do veículo. O estacionamento na rua, que expõe o veículo aos contaminan-
tes transportados pelo ar, as superfí­
cies das estradas onde o veículo é uti-
lizado, o tempo extremamente quente
ou frio ou outras condições extremas
têm um efeito adverso na pintura, nos
revestimentos metálicos e na protec-
ção da parte inferior do veículo.
As seguintes recomendações de ma-
nutenção irão permitir que obtenha o
máximo aproveitamento da resistên­
cia à corrosão incorporada no seu ve-
ículo.
O que Provoca a Corrosão?
A corrosão é o resultado da deteriora-
ção ou remoção da pintura e dos re-
vestimentos protectores do veículo.
As causas mais comuns são:
 Acumulação de sal da estrada, su-
jidade e humidade.
 Impacto de pedras e gravilha.
 Insectos, seiva das árvores e alcatrão.
 Sal nas localidades próximas do mar.
362

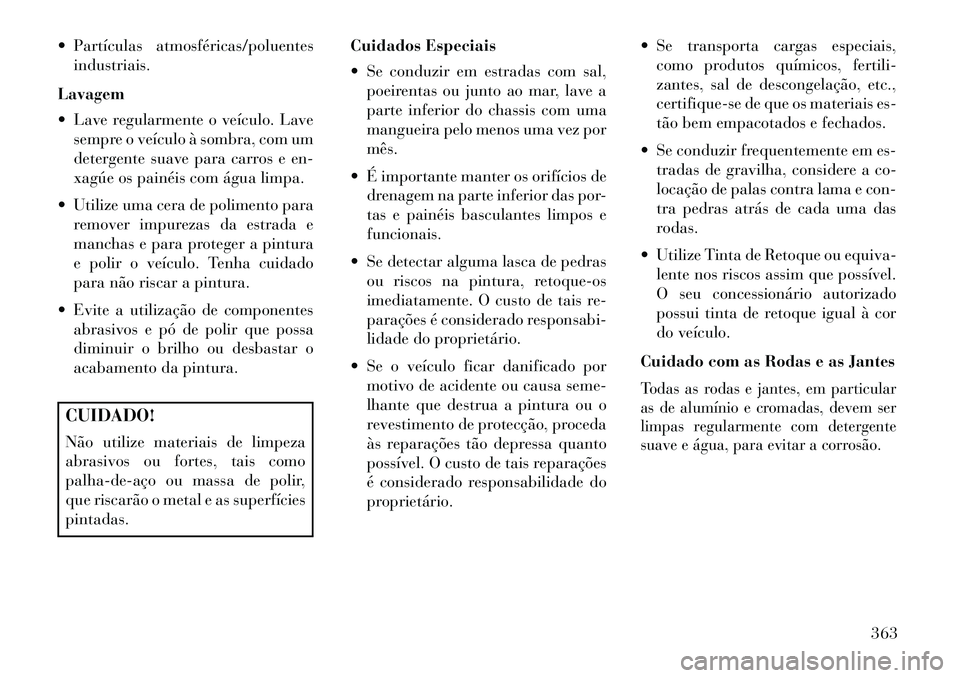

 Partículas atmosféricas/poluentesindustriais.
Lavagem
 Lave regularmente o veículo. Lave sempre o veículo à sombra, com um
detergente suave para carros e en-
xagúe os painéis com água limpa.
 Utilize uma cera de polimento para remover impurezas da estrada e
manchas e para proteger a pintura
e polir o veículo. Tenha cuidado
para não riscar a pintura.
 Evite a utilização de componentes abrasivos e pó de polir que possa
diminuir o brilho ou desbastar o
acabamento da pintura.CUIDADO!
Não utilize materiais de limpeza
abrasivos ou fortes, tais como
palha­de­aço ou massa de polir,
que riscarão o metal e as superfícies
pintadas. Cuidados Especiais
 Se conduzir em estradas com sal,
poeirentas ou junto ao mar, lave a
parte inferior do chassis com uma
mangueira pelo menos uma vez por
mês.
 É importante manter os orifícios de drenagem na parte inferior das por-
tas e painéis basculantes limpos e
funcionais.
 Se detectar alguma lasca de pedras ou riscos na pintura, retoque-os
imediatamente. O custo de tais re-
parações é considerado responsabi-
lidade do proprietário.
 Se o veículo ficar danificado por motivo de acidente ou causa seme-
lhante que destrua a pintura ou o
revestimento de protecção, proceda
às reparações tão depressa quanto
possível. O custo de tais reparações
é considerado responsabilidade do
proprietário.  Se transporta cargas especiais,
como produtos químicos, fertili-
zantes, sal de descongelação, etc.,
certifique-se de que os materiais es-
tão bem empacotados e fechados.
 Se conduzir frequentemente em es- tradas de gravilha, considere a co-
locação de palas contra lama e con-
tra pedras atrás de cada uma das
rodas.
 Utilize Tinta de Retoque ou equiva- lente nos riscos assim que possível.
O seu concessionário autorizado
possui tinta de retoque igual à cor
do veículo.
Cuidado com as Rodas e as Jantes
Todas as rodas e jantes, em particular
as de alumínio e cromadas, devem ser
limpas regularmente com detergente
suave e água, para evitar a corrosão.
363

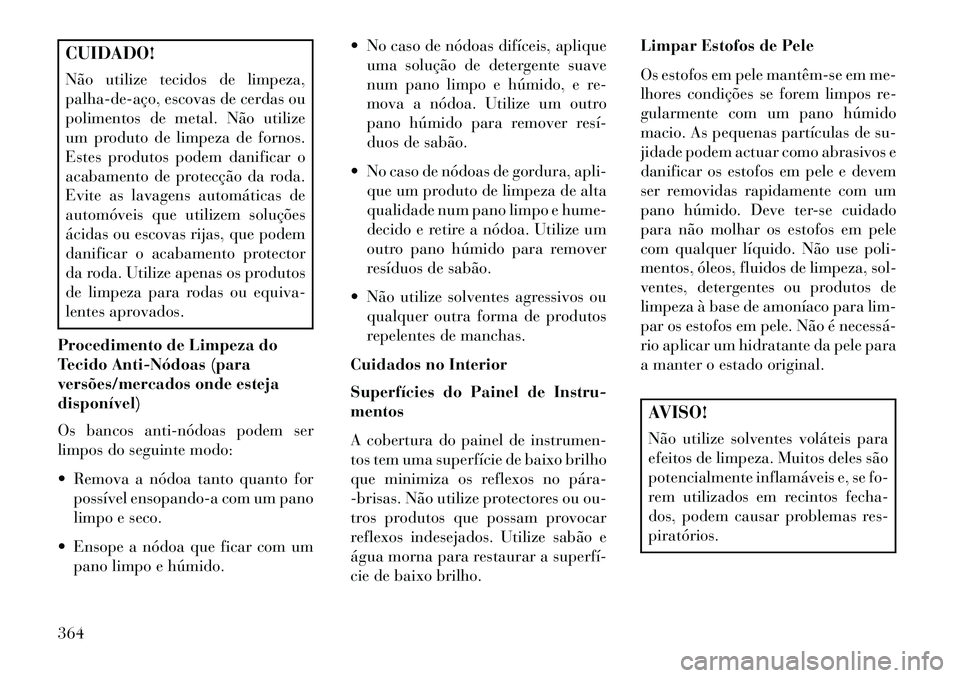

CUIDADO!
Não utilize tecidos de limpeza,
palha­de­aço, escovas de cerdas ou
polimentos de metal. Não utilize
um produto de limpeza de fornos.
Estes produtos podem danificar o
acabamento de protecção da roda.
Evite as lavagens automáticas de
automóveis que utilizem soluções
ácidas ou escovas rijas, que podem
danificar o acabamento protector
da roda. Utilize apenas os produtos
de limpeza para rodas ou equiva-
lentes aprovados.
Procedimento de Limpeza do
Tecido Anti­Nódoas (para
versões/mercados onde esteja
disponível)
Os bancos anti­nódoas podem ser
limpos do seguinte modo:
 Remova a nódoa tanto quanto for possível ensopando-a com um pano
limpo e seco.
 Ensope a nódoa que ficar com um pano limpo e húmido.  No caso de nódoas difíceis, aplique
uma solução de detergente suave
num pano limpo e húmido, e re-
mova a nódoa. Utilize um outro
pano húmido para remover resí­
duos de sabão.
 No caso de nódoas de gordura, apli- que um produto de limpeza de alta
qualidade num pano limpo e hume-
decido e retire a nódoa. Utilize um
outro pano húmido para remover
resíduos de sabão.
 Não utilize solventes agressivos ou qualquer outra forma de produtos
repelentes de manchas.
Cuidados no Interior
Superfícies do Painel de Instru-
mentos
A cobertura do painel de instrumen-
tos tem uma superfície de baixo brilho
que minimiza os reflexos no pára­
-brisas. Não utilize protectores ou ou-
tros produtos que possam provocar
reflexos indesejados. Utilize sabão e
água morna para restaurar a superfí­
cie de baixo brilho. Limpar Estofos de Pele
Os estofos em pele mantêm­se em me-
lhores condições se forem limpos re-
gularmente com um pano húmido
macio. As pequenas partículas de su-
jidade podem actuar como abrasivos e
danificar os estofos em pele e devem
ser removidas rapidamente com um
pano húmido. Deve ter-se cuidado
para não molhar os estofos em pele
com qualquer líquido. Não use poli-
mentos, óleos, fluidos de limpeza, sol-
ventes, detergentes ou produtos de
limpeza à base de amoníaco para lim-
par os estofos em pele. Não é necessá­
rio aplicar um hidratante da pele para
a manter o estado original.
AVISO!
Não utilize solventes voláteis para
efeitos de limpeza. Muitos deles são
potencialmente inflamáveis e, se fo-
rem utilizados em recintos fecha-
dos, podem causar problemas res-
piratórios.
364
