Lancia Ypsilon 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

PÅFYLDNINGSPROCEDURE FOR
VERSIONER MED "SMART FUEL"-SYSTEM
"Smart Fuel" er en integreret anordning på enden
af røret til indføring af brændstof, som åbnes og
lukkes automatisk, når tankpistolen sættes i
eller tages ud. "Smart Fuel" er udstyret med en
blokering, der forhindrer påfyldning af forkert
brændstof.
Påfyldningsproceduren, der er beskrevet nedenfor,
er vist på skiltet B fig. 85, der er placeret inde i
tankdækslet. På skiltet er desuden angivet
brændstoftypen (UNLEADED FUEL=benzin,
DIESEL=dieselolie).
Påfyldningen foretages på følgende måde:
❒Åbn klappen A fig. 85 ved at trække den udad.
❒Indsæt pumpen i påfyldningsåbningen og udfør
tankning.
❒Når tankningen er færdig, skal du vente mindst
10 sekunder, inden du fjerner pumpen, for at
lade brændstoffet løbe ned i tanken.
❒Træk derefter pumpen ud og luk efterfølgende
klappen A.
Klappen A fig. 85 er udstyret med en støvhætte C,
der med lukket klap forhindrer aflejring af
urenheder og støv på enden af
påfyldningsåbningen.
fig. 85
L0F0085
109BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Nødpåfyldning (kun for versioner med "Smart
Fuel")
Hvis bilen er løbet tør for brændstof eller
brændstofkredsløbet er helt tomt, skal du fylde
tanken med brændstof på følgende måde:
❒Åbn bagagerummet og tag adapteren B, der
ligger i værktøjskassen (versioner med
reservehjul - afhængigt af versioner/markeder)
fig. 86 eller i beholderen med Fix&Go
Automatic (versioner med Fix&Go Automatic)
fig. 87.
❒Åbn klappen A ved at trække den udad.
❒Indsæt adapteren B i påfyldningsåbningen, som
vist i fig. 88 og udfør tankning.❒Når tankningen er færdig, fjernes adapteren og
klappen lukkes.
❒Sæt til sidst adapteren tilbage i dens etui og læg
den i bagagerummet.
fig. 86
L0F0242
fig. 87
L0F0241
110
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

ADVARSLER FOR VERSIONER MED "Smart
Fuel"
BEMÆRK
Sæt aldrig nogen anden genstand/låg
på enden af
påfyldningsåbningen,
end der er beregnet til bilen. Anvendelse af
genstande/låg, der ikke opfylder kravene,
kan medføre en forøgelse af tryk inden i
tanken, hvilket kan medføre fare.
BEMÆRK
På grund af brandfare må
tobaksrygning og brug
af åben ild
ikke finde sted i nærheden af tankens
påfyldningsåbning. For at undgå indånding
af skadelige dampe bør man ikke bøje sig
for langt ned mod påfyldningsåbningen.
VIGTIGT Vask af påfyldningsåbningens rum med
en højtrykspistol skal ske på en afstand af mindst
20 cm.
fig. 88
L0F0086
111BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

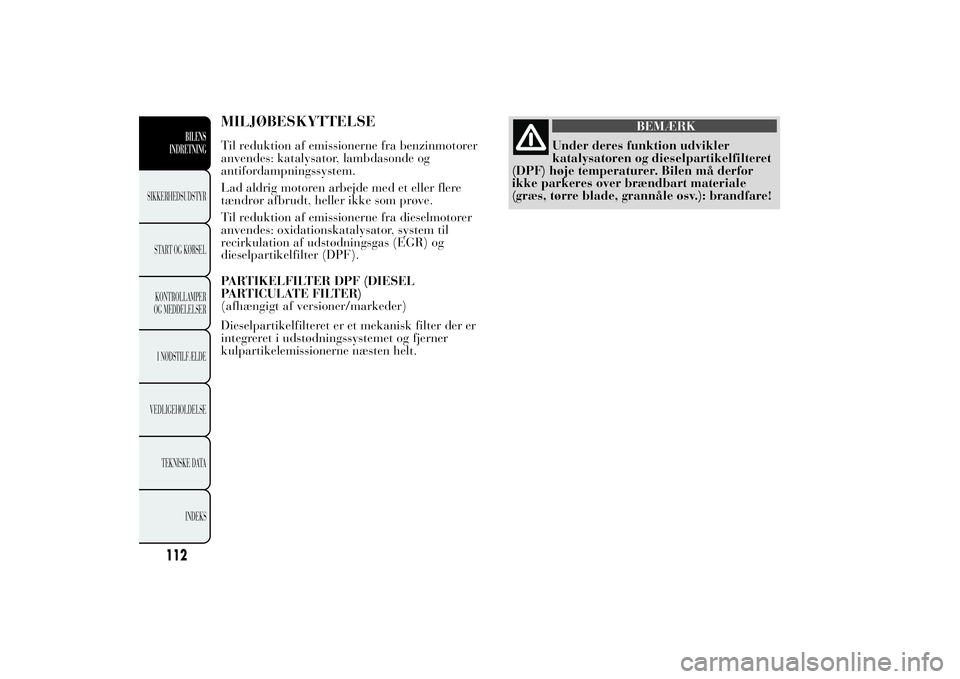

MILJØBESKYTTELSETil reduktion af emissionerne fra benzinmotorer
anvendes: katalysator, lambdasonde og
antifordampningssystem.
Lad aldrig motoren arbejde med et eller flere
tændrør afbrudt, heller ikke som prøve.
Til reduktion af emissionerne fra dieselmotorer
anvendes: oxidationskatalysator, system til
recirkulation af udstødningsgas (EGR) og
dieselpartikelfilter (DPF).
PARTIKELFILTER DPF (DIESEL
PARTICULATE FILTER)
(afhængigt af versioner/markeder)
Dieselpartikelfilteret er et mekanisk filter der er
integreret i udstødningssystemet og fjerner
kulpartikelemissionerne næsten helt.
BEMÆRK
Under deres funktion udvikler
katalysatoren og dieselpartikelfilteret
(DPF)
høje temperaturer. Bilen må derfor
ikke parkeres over brændbart materiale
(græs, tørre blade, grannåle osv.): brandfare!
112
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

SIKKERHEDSUDSTYR
SIKKERHEDSSELERBRUG AF SIKKERHEDSSELER
Ved brug af selen skal brugeren sidde opret med
ryggen hvilende mod ryglænet.
Selen fastgøres ved at man tager spændet A fig. 89
og fører det ind i åbningen B til låsen klikker.
Hvis selen blokerer, når den trækkes ud, skal man
lade den gå et lille stykke tilbage og trække den
ud igen uden bratte bevægelser.
Tryk på knappen C for at frigøre selen. Hold på
selen under oprulningen for at undgå at den snor
sig rundt. Retraktoren (oprulningsmekanismen)
tilpasser automatisk selen til brugerens krop
og giver udstrakt bevægelsesfrihed.
BEMÆRK
Tryk aldrig på knappen C fig. 89
under kørslen.
Hvis bilen
er parkeret på stærkt skrånende vej,
kan oprulleren blokere. Dette er normalt. Desuden
blokerer retraktoren selen hvis denne trækkes
hurtigt ud samt i tilfælde af hård opbremsning,
kollision og høj hastighed i sving.
Bagsædet er udstyret med trepunkts rullesele. Tag
bagsædeselerne på som vist i fig. 90 (versioner
med 4 pladser) eller (versioner med 5 pladser) fig.
91.
fig. 89
L0F0059
fig. 90
L0F0060
113BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKED ATA
INDEKS

BEMÆRK
Husk at passagerer bagtil, der ikke
bruger sele, ikke
alene udsætter
sig selv for en alvorlig risiko, men også er til
fare for personerne på forsæderne i tilfælde
af en kraftig kollision.
VIGTIGT Når sæderne er tilbage i brugsstilling
efter at have været foldet sammen, bør
sikkerhedsselerne straks bringes på plads, således
at de er klar til brug.
BEMÆRK
Sikkerhedsselen på bagsædet i
midten har et
servicespænde fig. 92.
Anvend ikke sikkerhedsselen uden at have
spændt servicespændet fast. Ellers er der for
stor risiko alvorlige eller dødelige kvæstelser
i tilfælde af en ulykke. Kontrollér altid, at
servicespændet er korrekt fastgjort, inden
du bruger sikkerhedsselen.
fig. 91
L0F0261
fig. 92
L0F0260
114
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKED ATA
INDEKS

SELEALARM (SBR) (Seat Belt
Reminder)Systemet består af en anordning, der ved
tændingen af kontrollampen
i
instrumentgruppen og et lydsignal, advarer
føreren og forsædepassageren om, at de har glemt
at tage sikkerhedssele på.
I nogle versioner findes der endvidere et lille panel
(som alternativ til de eksisterende kontrollamper
i instrumentgruppen), der er placeret over det
indvendige bakspejl, fig. 93 der via en visuel og
akustisk signalering advarer for- og
bagsædepassagererne om, at de ikke har taget
deres sikkerhedssele på.
Systemet kan afbrydes permanent ved
henvendelse til Lancias servicenet. Alarmen kan i
så fald kun sættes i funktion igen via Setup-
menuen på displayet (se kapitel “Lær bilen at
kende”).
Kontrollamperne kan være røde og grønne og
fungerer på følgende måde:
❒1 = venstre forsæde (angiver tilstand for fører
for versioner med venstrestyring)
❒2 = venstre bagsæde (passager)
fig. 93
L0F0225
115BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKED ATA
INDEKS
❒3 = højre bagsæde (passager)
❒4 = højre forsæde (angiver tilstand for passager
for versioner med venstrestyring).

Forsæder (kontrollampe 1=fører og
4=passager)
Fører
Hvis kun føreren er til stede i bilen og
sikkerhedsselen ikke er spændt og når hastigheden
overstiger 20 km/t, eller hvis man holder en
hastighed på mellem 10 km/t og 20 km/t i mere
end 5 sekunder, starter en cyklus af lydsignaler for
forsæderne (konstant akustisk signalering i de
første 6 sekunder efterfulgt af et yderligere "bip" i
90 sekunder) og også kontrollampen blinker.
Når cyklussen er afsluttet, forbliver
kontrollamperne tændt med konstant lys, indtil
bilen slukkes. Den akustiske signalering afbrydes i
det øjeblik føreren spænder sin sele, og
kontrollampen bliver grøn.
Hvis selen tages af igen under kørslen, genoptages
den akustiske signalering og kontrollampen
blinker rødt, som beskrevet tidligere.
Passager
Man har en lignende situation for
forsædepassageren med den forskel, at
kontrollampen bliver grøn, og signaleringen også
afbrydes, når passageren forlader bilen.Bagsæder (kontrollampe 2 og 3)
For bagsæderne sker signaleringen kun, når en
hvilken som helst af selerne tages af (lamperne
blinker rødt). I dette tilfælde starter
kontrollampen for selen, der er taget af, med at
blinke (rødt) i cirka 30 sekunder. Der afgives
endvidere et akustisk signal.
Hvis flere seler tages af, starter og slutter den
visuelle signalering (lampen blinker rødt)
uafhængigt for hver kontrollampe. Signaleringen
bliver grøn, når sikkerhedsselen spændes igen.
Ca. 30 sekunder efter sidste signalering slukker
kontrollamperne for bagsæderne, uafhængig
af tilstanden for sikkerhedsselen (rød eller grøn).
VIGTIGT Kontrollamperne forbliver tændte
med fast grønt lys i ca. 30 sekunder, hvis alle
sikkerhedsselerne (for og bag) allerede er
spændte, når tændingsnøglen drejes på positionen
MAR.
116
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKED ATA
INDEKS
Hvis begge forsædeseler tages af under kørslen
med få sekunders mellemrum, refererer den
akustiske signalering til den sidste handling, mens
de to kontrollamper fortsætter den visuelle
signalering uafhængigt af signaleringen.

VIGTIGT Kontrollamperne for spændte
sikkerhedsseler forbliver tændte med fast grønt
lys, mens kontrollamperne for ikke-spændte
sikkerhedsseler tændte med fast rødt lys, når
tændingsnøglen drejes på positionen MAR. Hvis
også den sidste sikkerhedssele spændes, forbliver
kontrollamperne tændte med fast grønt lys i 30
sekunder og derefter slukkes de.
SELESTRAMMEREBilen er udstyret med selestrammere, der trækker
selegjorden nogle centimeter tilbage i tilfælde af
en kraftig front- eller sidekollision. På den måde
sikrer de at selen er i perfekt kontakt med
kroppen inden denne holdes tilbage. Udløsning af
selestrammere kan kendes på, at selegjorden
trækkes tilbage mod oprulningsmekanismen. Bilen
er desuden udstyret med en anden
selestrammermekanisme (installeret i
fodpanelområdet) og man kan se, at den er blevet
udløst ved at metalkablet er blevet kortere. Ved
udløsning af selestrammerne kan der fremkomme
en smule røg. Denne er hverken giftig eller tegn
på brand.
VIGTIGT For at få det fulde udbytte af
selestrammerens beskyttende virkning skal man
anlægge selen, så den ligger tæt til kroppen
omkring brystkassen og bækkenet.
Selestrammeren kræver ingen vedligeholdelse.
Enhver ændring i forhold til dens oprindelige
stand vil forringe dens virkning. Hvis de ved
oversvømmelser eller lignende har været udsat for
indtrængen af vand eller mudder, skal de
udskiftes.
117BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKED ATA
INDEKS

BEMÆRK
Selestrammeren kan kun bruges én
gang. Lad Lancias
servicenet udskifte
udløste selestrammere. Selestrammernes
holdbarhedstid er angivet på en mærkat
i dørkanten. Henvend dig til Lancias
servicenet når udløbsdatoen nærmer sig.Arbejder der medfører slag, vibrationer
eller opvarmning (over 100°C i
maksimalt 6 timer) i området omkring
selestrammerne, kan medføre at disse udløses
eller beskadiges. Vibrationer fra ujævn vej
eller bump ved kørsel over kantstene etc. har
derimod ingen indvirkning på
selestrammerne. Henvend dig til Lancias
servicenet ved behov for assistance.
SELEKRAFTBEGRÆNSERE
For at øge beskyttelsen for passagererne i tilfælde
af ulykke, er oprullerne indvendigt udstyret med
en selekraftbegrænser, der på passende vis
afbalancerer kraften, som udøves på brystkassen
og på skuldrene under selernes fastspænding i
tilfælde af frontalt sammenstød.ANVISNINGER VEDRØRENDE BRUG AF
SIKKERHEDSSELER
Bilens fører skal overholde alle nationale
bestemmelser om brug af sikkerhedsseler og sørge
for at samtlige passagerer gør det samme. Spænd
altid sikkerhedsselerne inden bilen sættes i gang.
Kvinder skal også benytte sikkerhedssele under
graviditet. Dette mindsker risikoen betydeligt for
både kvinden og det ufødte barn i tilfælde af en
kollision. Den gravide skal naturligvis anbringe
selens nederste del meget lavt, så den passerer
under maven (se fig fig. 94).
fig. 94
L0F0010
118
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG
MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKED ATA
INDEKS
