Lancia Ypsilon 2011 Notice d'entretien (in French)

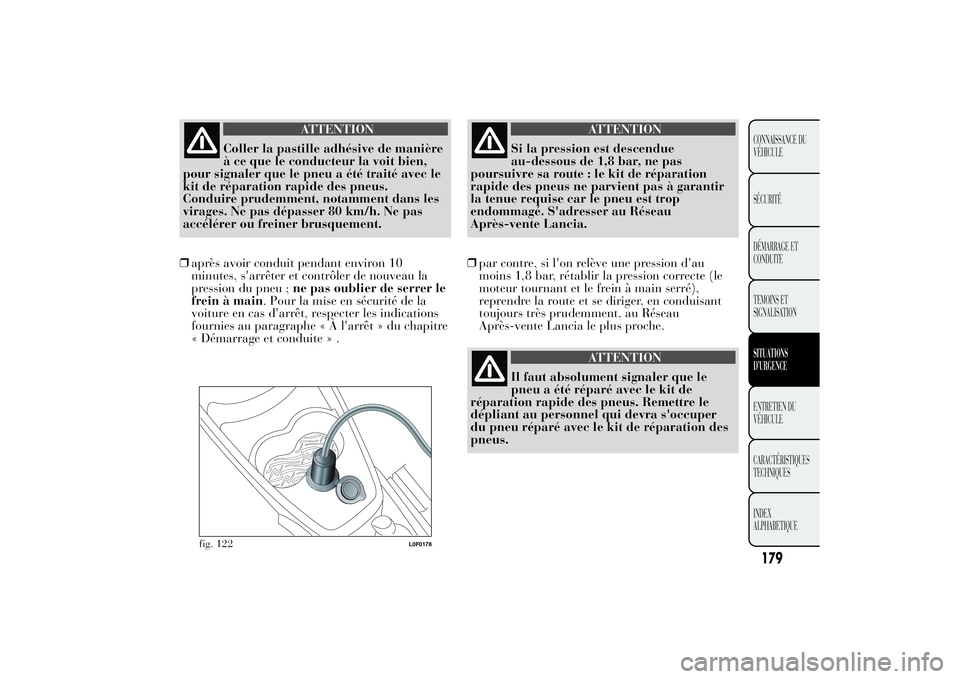

ATTENTION
Coller la pastille adhésive de manière
à ce que le conducteur la voit bien,
pour signaler que le pneu a été traité avec le
kit de réparation rapide des pneus.
Conduire prudemment, notamment dans les
virages. Ne pas dépasser 80 km/h. Ne pas
accélérer ou freiner brusquement.
❒après avoir conduit pendant environ 10
minutes, s'arrêter et contrôler de nouveau la
pression du pneu ;ne pas oublier de serrer le
frein à main. Pour la mise en sécurité de la
voiture en cas d'arrêt, respecter les indications
fournies au paragraphe « À l'arrêt » du chapitre
« Démarrage et conduite » .
ATTENTION
Si la pression est descendue
au-dessous de 1,8 bar, ne pas
poursuivre sa route : le kit de réparation
rapide des pneus ne parvient pas à garantir
la tenue requise car le pneu est trop
endommagé. S'adresser au Réseau
Après-vente Lancia.
❒par contre, si l'on relève une pression d'au
moins 1,8 bar, rétablir la pression correcte (le
moteur tournant et le frein à main serré),
reprendre la route et se diriger, en conduisant
toujours très prudemment, au Réseau
Après-vente Lancia le plus proche.
ATTENTION
Il faut absolument signaler que le
pneu a été réparé avec le kit de
réparation rapide des pneus. Remettre le
dépliant au personnel qui devra s'occuper
du pneu réparé avec le kit de réparation des
pneus.
fig. 122
L0F0178
179CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

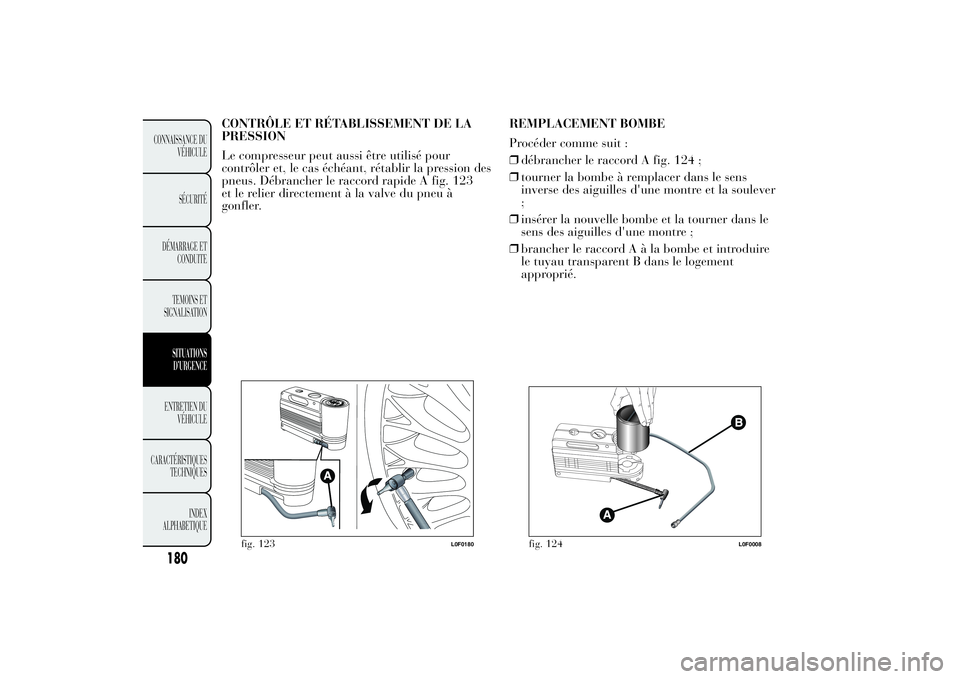

CONTRÔLE ET RÉTABLISSEMENT DE LA
PRESSION
Le compresseur peut aussi être utilisé pour
contrôler et, le cas échéant, rétablir la pression des
pneus. Débrancher le raccord rapide A fig. 123
et le relier directement à la valve du pneu à
gonfler.REMPLACEMENT BOMBE
Procéder comme suit :
❒débrancher le raccord A fig. 124 ;
❒tourner la bombe à remplacer dans le sens
inverse des aiguilles d'une montre et la soulever
;
❒insérer la nouvelle bombe et la tourner dans le
sens des aiguilles d'une montre ;
❒brancher le raccordAàlabombe et introduire
le tuyau transparent B dans le logement
approprié.
fig. 123
L0F0180
fig. 124
L0F0008
180
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

REMPLACEMENT D'UNE AMPOULEINDICATIONS GÉNÉRALES
❒Avant de remplacer une ampoule, vérifier que
les contacts ne soient pas oxydés ;
❒les ampoules grillées doivent être remplacées
par d'autres du même type et ayant la même
puissance ;
❒après avoir remplacé une ampoule des phares,
toujours vérifier son orientation ;
❒lorsqu’une ampoule ne fonctionne pas, avant de
la remplacer, vérifier que le fusible
correspondant est intact : pour l’emplacement
des fusibles se référer au paragraphe «
Remplacement des fusibles » de ce chapitre.
ATTENTION
Des modifications ou des réparations
du circuit électrique effectuées de
manière incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
ATTENTION
Les ampoules halogènes contiennent
du gaz sous pression, en cas de
rupture, des fragments de verre peuvent être
projetés.
Ne manipuler les ampoules halogènes
qu'en les prenant par la partie
métallique. Si on touche le bulbe
transparent avec les doigts, l'intensité de la
lumière baisse et la durée de vie de l'ampoule
risque aussi d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.Il est conseillé de faire remplacer les
ampoules, si possible, auprès du
Réseau Après-vente Lancia. Le bon
fonctionnement et l'orientation correcte des
feux extérieurs sont essentiels pour une
conduite en toute sécurité et pour éviter les
sanctions prévues par la loi.Du fait de la tension d'alimentation
élevée, tout remplacement d'une lampe
à décharge de gaz (Xénon) (pour les
versions/marchés qui le prévoient) doit être
effectué exclusivement par du personnel
spécialisé : danger de mort ! S'adresser au
Réseau Après-vente Lancia.
181CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

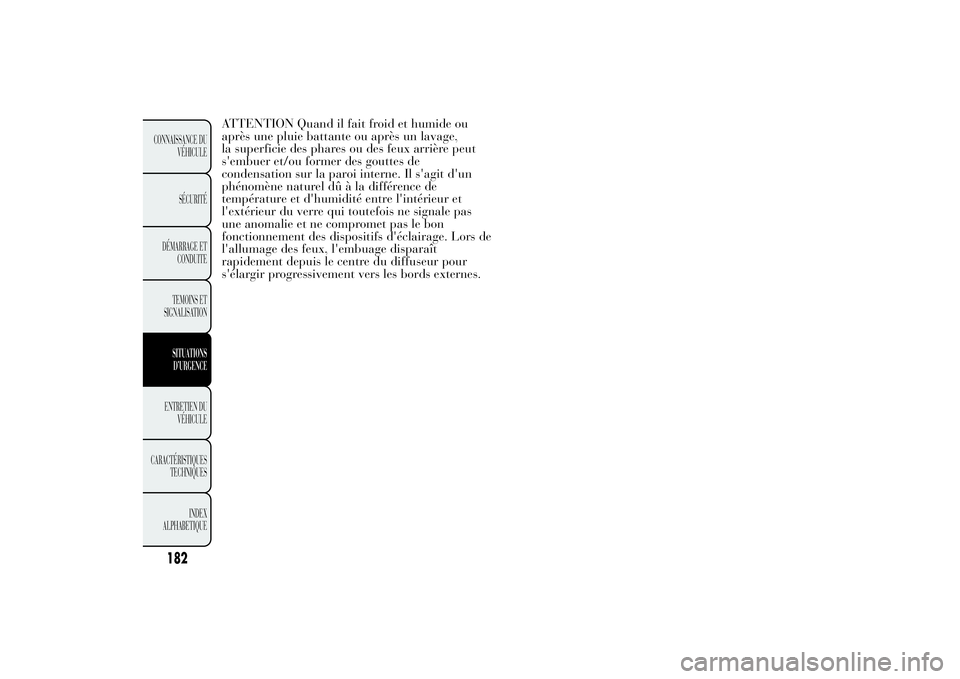

ATTENTION Quand il fait froid et humide ou
après une pluie battante ou après un lavage,
la superficie des phares ou des feux arrière peut
s'embuer et/ou former des gouttes de
condensation sur la paroi interne. Il s'agit d'un
phénomène naturel dû à la différence de
température et d'humidité entre l'intérieur et
l'extérieur du verre qui toutefois ne signale pas
une anomalie et ne compromet pas le bon
fonctionnement des dispositifs d'éclairage. Lors de
l'allumage des feux, l'embuage disparaît
rapidement depuis le centre du diffuseur pour
s'élargir progressivement vers les bords externes.
182
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

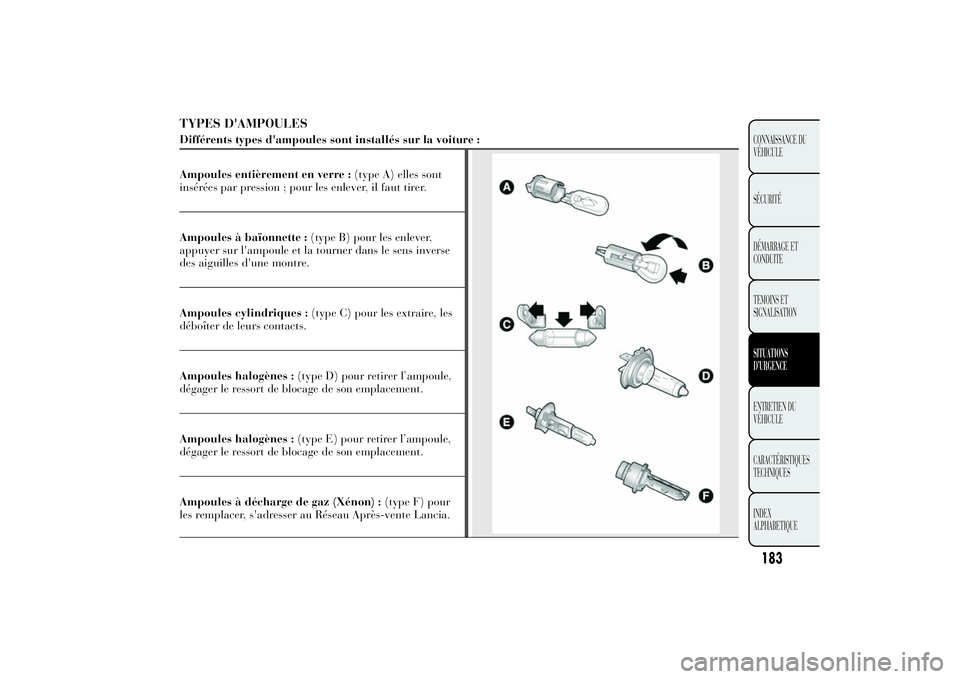

TYPES D'AMPOULESDifférents types d'ampoules sont installés sur la voiture :
Ampoules entièrement en verre :(type A) elles sont
insérées par pression ; pour les enlever, il faut tirer.Ampoules à baïonnette :(type B) pour les enlever,
appuyer sur l'ampoule et la tourner dans le sens inverse
des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les extraire, les
déboîter de leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules à décharge de gaz (Xénon) :(type F) pour
les remplacer, s'adresser au Réseau Après-vente Lancia.
183CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

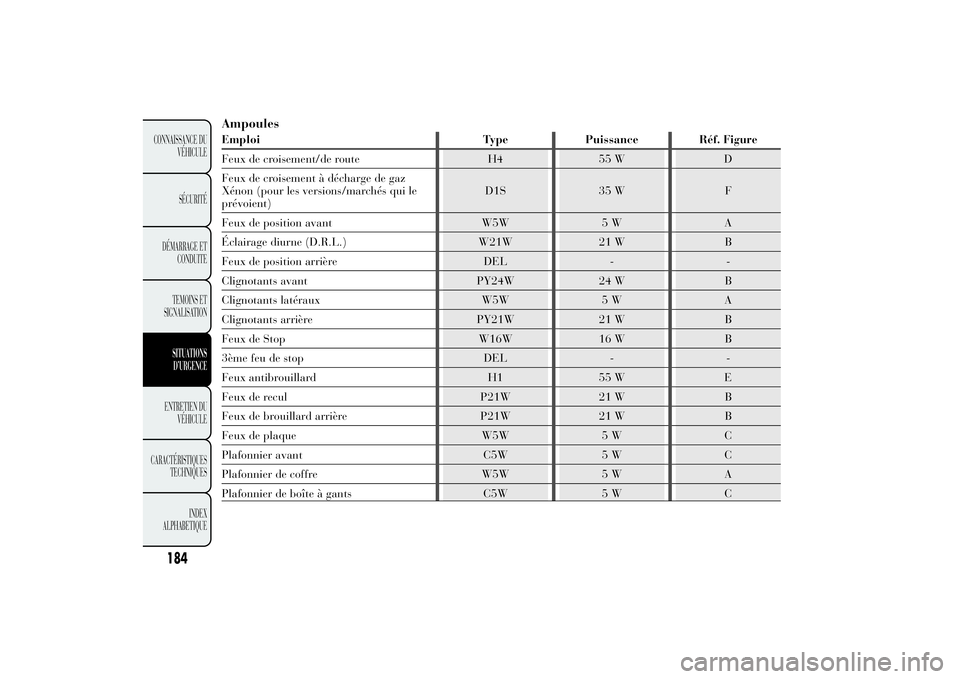

AmpoulesEmploi Type Puissance Réf. Figure
Feux de croisement/de route H4 55 W D
Feux de croisement à décharge de gaz
Xénon (pour les versions/marchés qui le
prévoient)D1S 35 W F
Feux de position avant W5W 5 W A
Éclairage diurne (D.R.L.) W21W 21 W B
Feux de position arrière DEL - -
Clignotants avant PY24W 24 W B
Clignotants latéraux W5W 5 W A
Clignotants arrière PY21W 21 W B
Feux de Stop W16W 16 W B
3ème feu de stop DEL - -
Feux antibrouillard H1 55 W E
Feux de recul P21W 21 W B
Feux de brouillard arrière P21W 21 W B
Feux de plaque W5W 5 W C
Plafonnier avant C5W 5 W C
Plafonnier de coffre W5W 5 W A
Plafonnier de boîte à gants C5W 5 W C
184
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

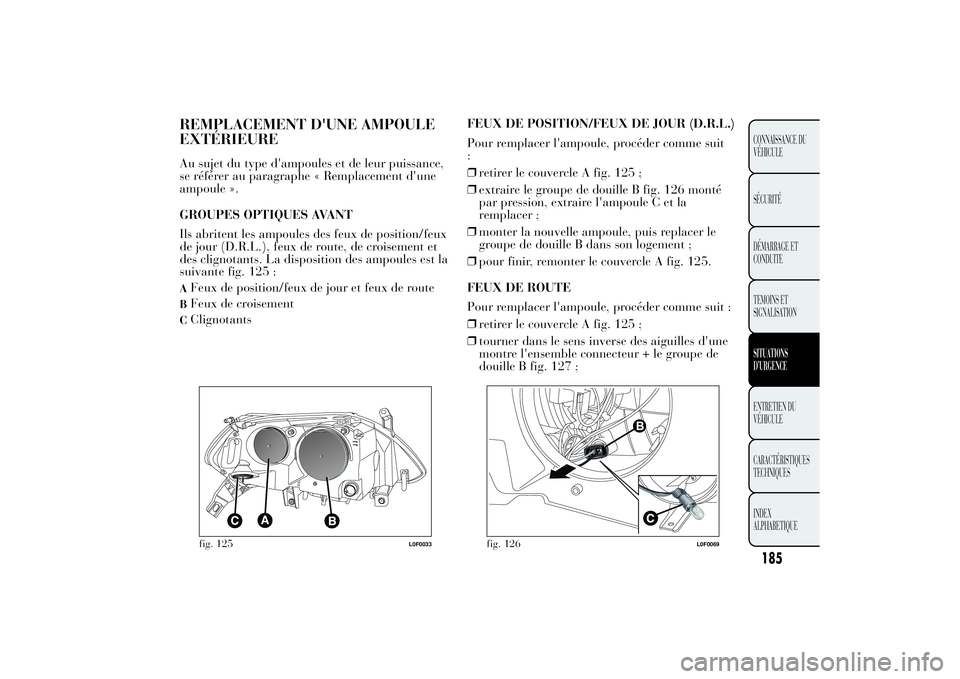

REMPLACEMENT D'UNE AMPOULE
EXTÉRIEUREAu sujet du type d'ampoules et de leur puissance,
se référer au paragraphe « Remplacement d'une
ampoule ».
GROUPES OPTIQUES AVANT
Ils abritent les ampoules des feux de position/feux
de jour (D.R.L.), feux de route, de croisement et
des clignotants. La disposition des ampoules est la
suivante fig. 125 :AFeux de position/feux de jour et feux de routeBFeux de croisementCClignotantsFEUX DE POSITION/FEUX DE JOUR (D.R.L.)
Pour remplacer l'ampoule, procéder comme suit
:
❒retirer le couvercle A fig. 125 ;
❒extraire le groupe de douille B fig. 126 monté
par pression, extraire l'ampoule C et la
remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille B dans son logement ;
❒pour finir, remonter le couvercle A fig. 125.
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 125 ;
❒tourner dans le sens inverse des aiguilles d'une
montre l'ensemble connecteur + le groupe de
douille B fig. 127 ;fig. 125
L0F0033
fig. 126
L0F0069
185CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

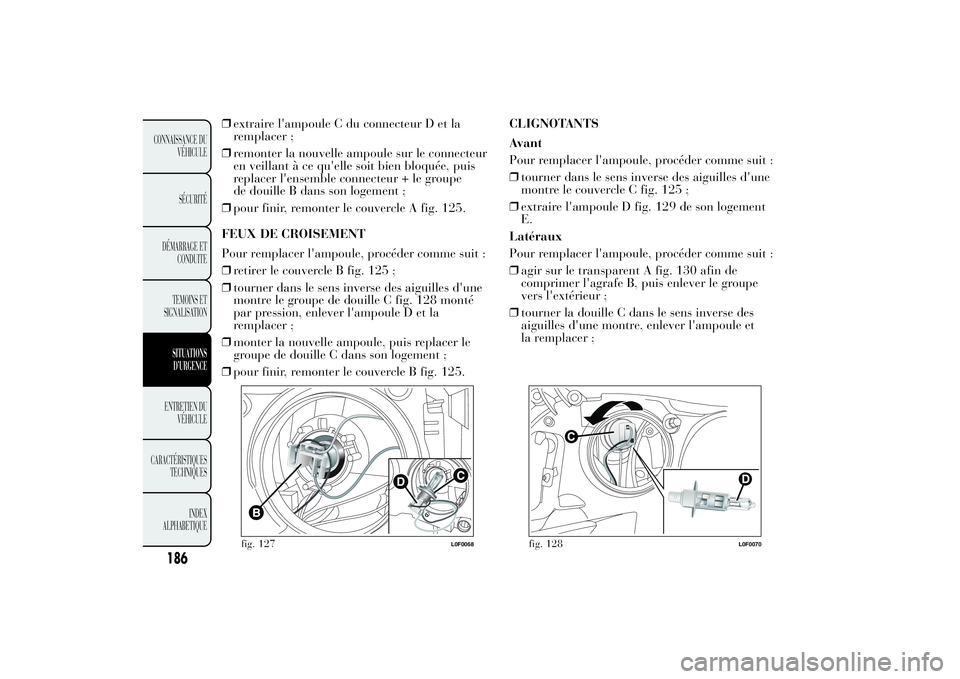

❒extraire l'ampoule C du connecteur D et la
remplacer ;
❒remonter la nouvelle ampoule sur le connecteur
en veillant à ce qu'elle soit bien bloquée, puis
replacer l'ensemble connecteur + le groupe
de douille B dans son logement ;
❒pour finir, remonter le couvercle A fig. 125.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 125 ;
❒tourner dans le sens inverse des aiguilles d'une
montre le groupe de douille C fig. 128 monté
par pression, enlever l'ampoule D et la
remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille C dans son logement ;
❒pour finir, remonter le couvercle B fig. 125.CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder comme suit :
❒tourner dans le sens inverse des aiguilles d'une
montre le couvercle C fig. 125 ;
❒extraire l'ampoule D fig. 129 de son logement
E.
Latéraux
Pour remplacer l'ampoule, procéder comme suit :
❒agir sur le transparent A fig. 130 afin de
comprimer l'agrafe B, puis enlever le groupe
vers l'extérieur ;
❒tourner la douille C dans le sens inverse des
aiguilles d'une montre, enlever l'ampoule et
la remplacer ;
fig. 127
L0F0068
fig. 128
L0F0070
186
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

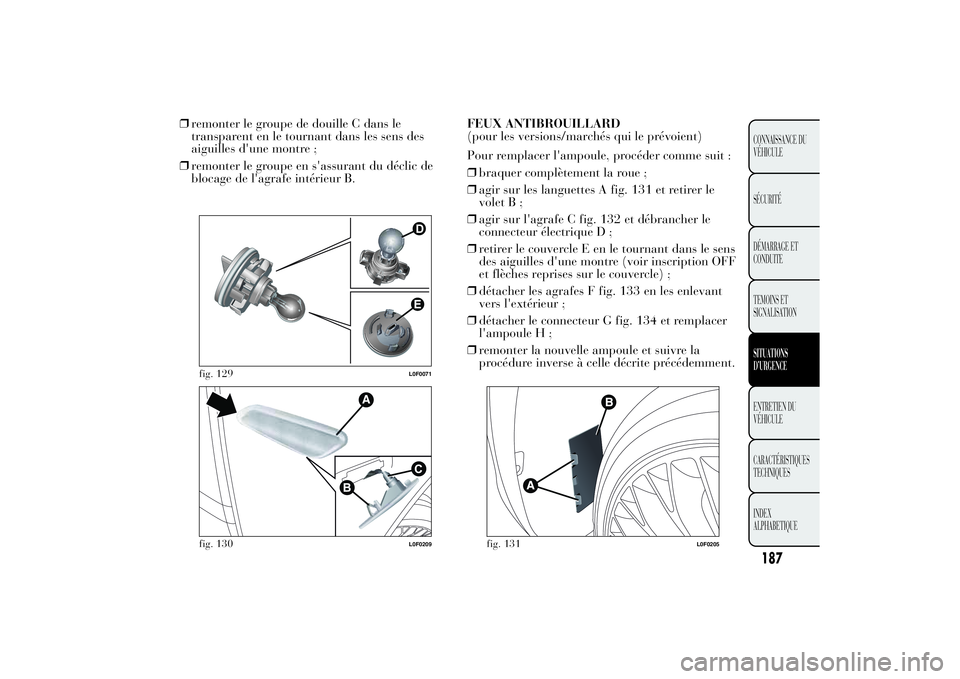

❒remonter le groupe de douille C dans le
transparent en le tournant dans les sens des
aiguilles d'une montre ;
❒remonter le groupe en s'assurant du déclic de
blocage de l'agrafe intérieur B.FEUX ANTIBROUILLARD
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒braquer complètement la roue ;
❒agir sur les languettes A fig. 131 et retirer le
volet B ;
❒agir sur l'agrafe C fig. 132 et débrancher le
connecteur électrique D ;
❒retirer le couvercle E en le tournant dans le sens
des aiguilles d'une montre (voir inscription OFF
et flèches reprises sur le couvercle) ;
❒détacher les agrafes F fig. 133 en les enlevant
vers l'extérieur ;
❒détacher le connecteur G fig. 134 et remplacer
l'ampoule H ;
❒remonter la nouvelle ampoule et suivre la
procédure inverse à celle décrite précédemment.
fig. 129
L0F0071
fig. 130
L0F0209
fig. 131
L0F0205
187CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

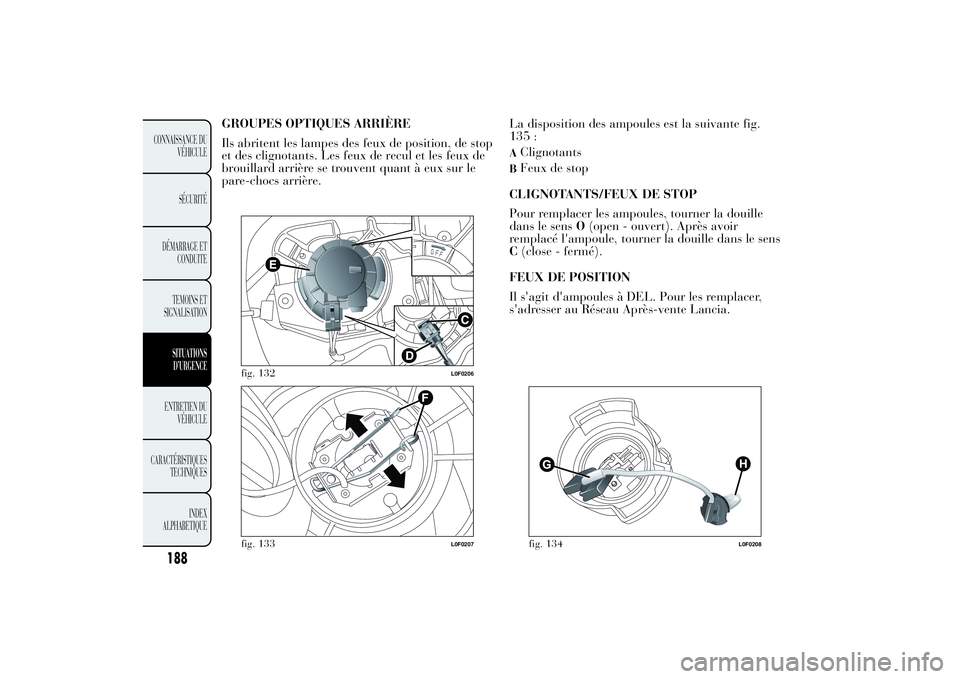

GROUPES OPTIQUES ARRIÈRE
Ils abritent les lampes des feux de position, de stop
et des clignotants. Les feux de recul et les feux de
brouillard arrière se trouvent quant à eux sur le
pare-chocs arrière.La disposition des ampoules est la suivante fig.
135 :
AClignotantsBFeux de stop
CLIGNOTANTS/FEUX DE STOP
Pour remplacer les ampoules, tourner la douille
dans le sensO(open - ouvert). Après avoir
remplacé l'ampoule, tourner la douille dans le sens
C(close - fermé).
FEUX DE POSITION
Il s'agit d'ampoules à DEL. Pour les remplacer,
s'adresser au Réseau Après-vente Lancia.
fig. 132
L0F0206
fig. 133
L0F0207
fig. 134
L0F0208
188
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
