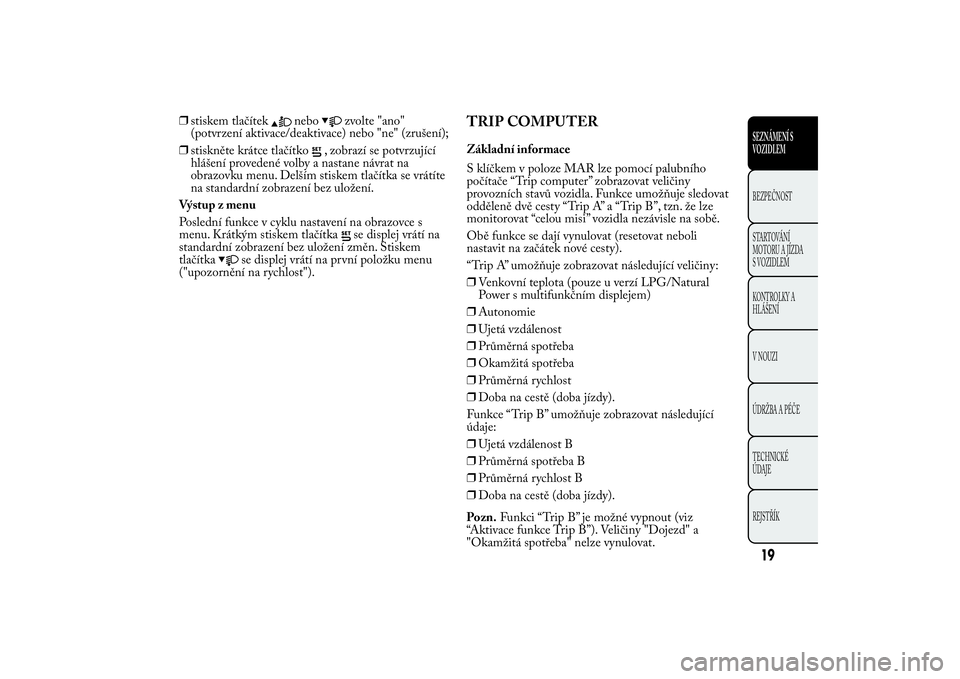

❒stiskem tlačítek
nebo
zvolte "ano"
(potvrzení aktivace/deaktivace) nebo "ne" (zrušení);
❒stiskněte krátce tlačítko
, zobrazí se potvrzující
hlášení provedené volby a nastane návrat na
obrazovku menu. Delším stiskem tlačítka se vrátíte
na standardní zobrazení bez uložení.
Výstup z menu
Poslední funkce v cyklu nastavení na obrazovce s
menu. Krátkým stiskem tlačítka
se displej vrátí na
standardní zobrazení bez uložení změn. Stiskem
tlačítka
se displej vrátí na první položku menu
("upozornění na rychlost").
TRIP COMPUTERZákladní informace
S klíčkem v poloze MAR lze pomocí palubního
počítače “Trip computer” zobrazovat veličiny
provozních stavů vozidla. Funkce umožňuje sledovat
odděleně dvě cesty “Trip A” a “Trip B”, tzn. že lze
monitorovat “celou misi” vozidla nezávisle na sobě.
Obě funkce se dají vynulovat (resetovat neboli
nastavit na začátek nové cesty).
“Trip A” umožňuje zobrazovat následující veličiny:
❒Venkovní teplota (pouze u verzí LPG/Natural
Power s multifunkčním displejem)
❒Autonomie
❒Ujetá vzdálenost
❒Průměrná spotřeba
❒Okamžitá spotřeba
❒Průměrná rychlost
❒Doba na cestě (doba jízdy).
Funkce “Trip B” umožňuje zobrazovat následující
údaje:
❒Ujetá vzdálenost B
❒Průměrná spotřeba B
❒Průměrná rychlost B
❒Doba na cestě (doba jízdy).
19SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pozn.Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny "Dojezd" a
"Okamžitá spotřeba" nelze vynulovat.

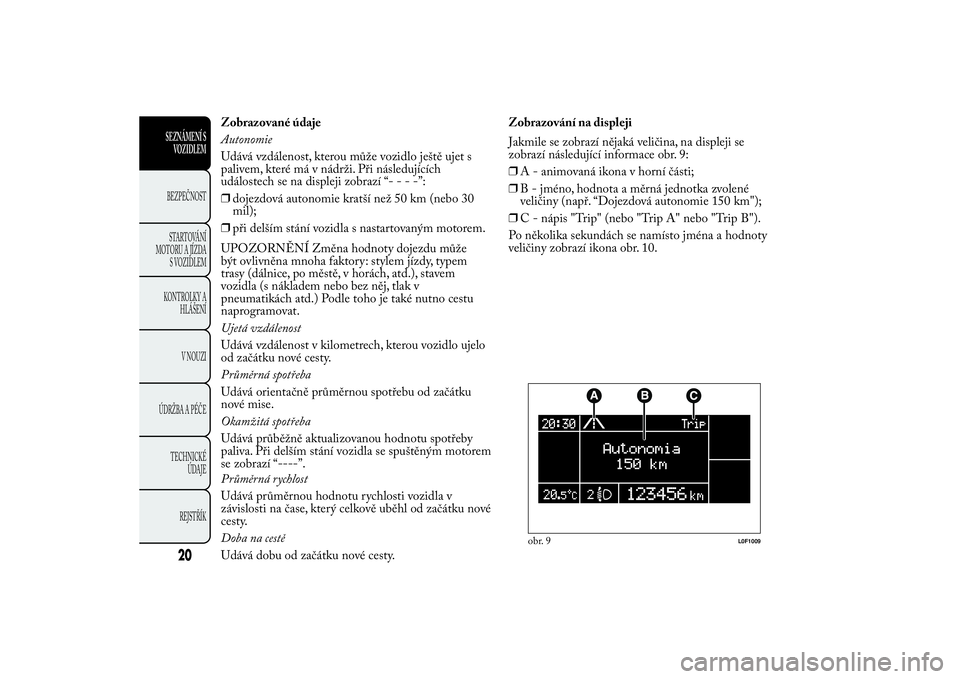

Zobrazované údaje
Autonomie
Udává vzdálenost, kterou může vozidlo ještě ujet s
palivem, které má v nádrži. Při následujících
událostech se na displeji zobrazí “----”:
❒dojezdová autonomie kratší než 50 km (nebo 30
mil);
❒při delším stání vozidla s nastartovaným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu může
být ovlivněna mnoha faktory: stylem jízdy, typem
trasy (dálnice, po městě, v horách, atd.), stavem
vozidla (s nákladem nebo bez něj, tlak v
pneumatikách atd.) Podle toho je také nutno cestu
naprogramovat.
Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou vozidlo ujelo
od začátku nové cesty.
Průměrná spotřeba
Udává orientačně průměrnou spotřebu od začátku
nové mise.
Okamžitá spotřeba
Udává průběžně aktualizovanou hodnotu spotřeby
paliva. Při delším stání vozidla se spuštěným motorem
se zobrazí “----”.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti vozidla v
závislosti na čase, který celkově uběhl od začátku nové
cesty.
Doba na cestě
Udává dobu od začátku nové cesty.Zobrazování na displeji
Jakmile se zobrazí nějaká veličina, na displeji se
zobrazí následující informace obr. 9:
❒A - animovaná ikona v horní části;
❒B - jméno, hodnota a měrná jednotka zvolené
veličiny (např. “Dojezdová autonomie 150 km");
❒C - nápis "Trip" (nebo "Trip A" nebo "Trip B").
Po několika sekundách se namísto jména a hodnoty
veličiny zobrazí ikona obr. 10.
obr. 9
L0F1009
20
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

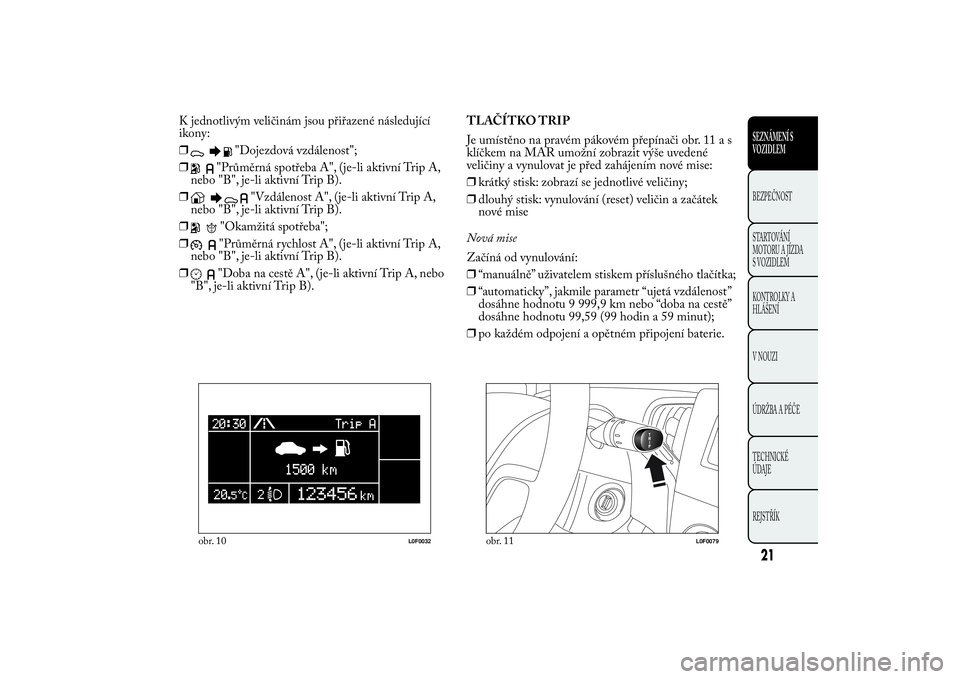

K jednotlivým veličinám jsou přiřazené následující
ikony:
❒
"Dojezdová vzdálenost";
❒
"Průměrná spotřeba A", (je-li aktivní Trip A,
nebo "B", je-li aktivní Trip B).
❒
"Vzdálenost A", (je-li aktivní Trip A,
nebo "B", je-li aktivní Trip B).
❒
"Okamžitá spotřeba";
❒"Průměrná rychlost A", (je-li aktivní Trip A,
nebo "B", je-li aktivní Trip B).
❒"Doba na cestě A", (je-li aktivní Trip A, nebo
"B", je-li aktivní Trip B).TLAČÍTKO TRIP
Je umístěno na pravém pákovém přepínači obr. 11 a s
klíčkem na MAR umožní zobrazit výše uvedené
veličiny a vynulovat je před zahájením nové mise:
❒krátký stisk: zobrazí se jednotlivé veličiny;
❒dlouhý stisk: vynulování (reset) veličin a začátek
nové mise
Nová mise
Začíná od vynulování:
❒“manuálně” uživatelem stiskem příslušného tlačítka;
❒“automaticky”, jakmile parametr “ujetá vzdálenost”
dosáhne hodnotu 9 999,9 km nebo “doba na cestě”
dosáhne hodnotu 99,59 (99 hodin a 59 minut);
❒po každém odpojení a opětném připojení baterie.
obr. 10
L0F0032
obr. 11
L0F0079
21SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

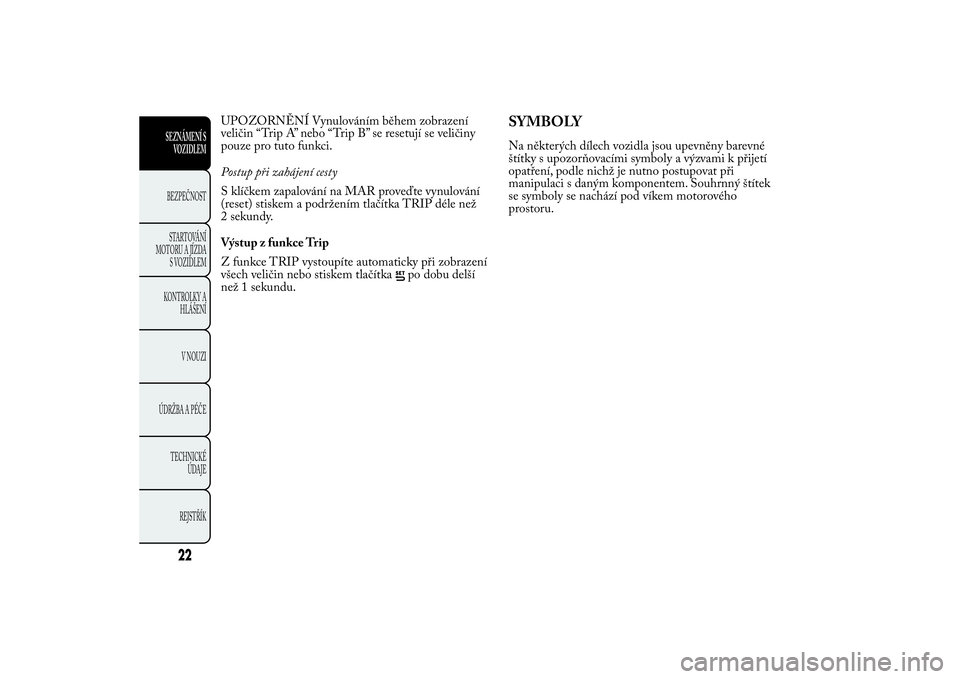

UPOZORNĚNÍ Vynulováním během zobrazení
veličin “Trip A” nebo “Trip B” se resetují se veličiny
pouze pro tuto funkci.
Postup při zahájení cesty
S klíčkem zapalování na MAR proveďte vynulování
(reset) stiskem a podržením tlačítka TRIP déle než
2 sekundy.
Výstup z funkce Trip
Z funkce TRIP vystoupíte automaticky při zobrazení
všech veličin nebo stiskem tlačítka
po dobu delší
než 1 sekundu.
SYMBOLYNa některých dílech vozidla jsou upevněny barevné
štítky s upozorňovacími symboly a výzvami k přijetí
opatření, podle nichž je nutno postupovat při
manipulaci s daným komponentem. Souhrnný štítek
se symboly se nachází pod víkem motorového
prostoru.
22
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

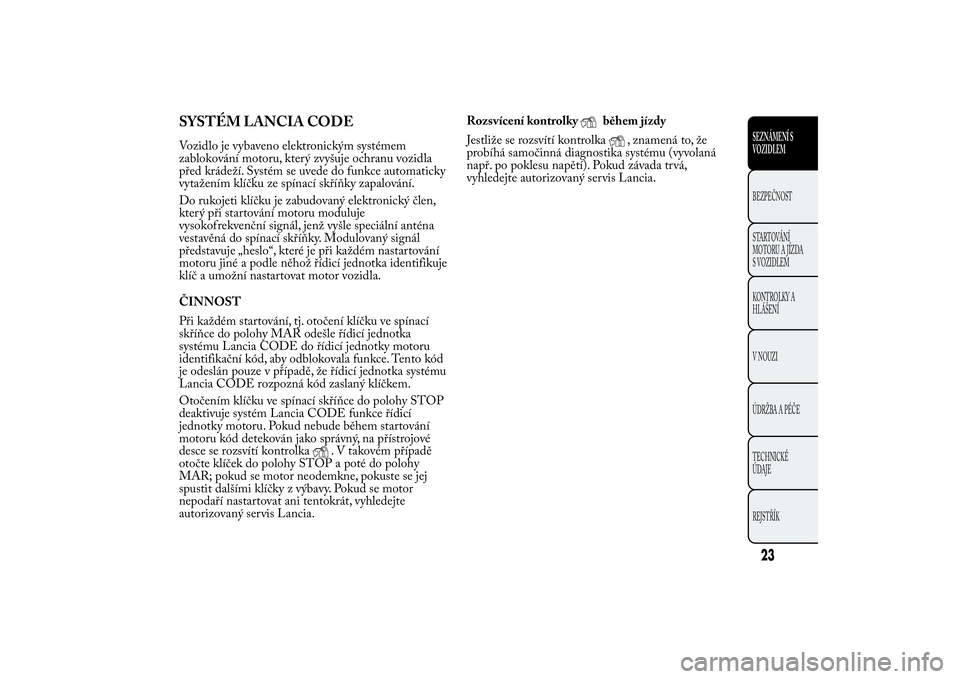

SYSTÉM LANCIA CODEVozidlo je vybaveno elektronickým systémem
zablokování motoru, který zvyšuje ochranu vozidla
před krádeží. Systém se uvede do funkce automaticky
vytažením klíčku ze spínací skříňky zapalování.
Do rukojeti klíčku je zabudovaný elektronický člen,
který při startování motoru moduluje
vysokof rekvenční signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky. Modulovaný signál
představuje „heslo“, které je při každém nastartování
motoru jiné a podle něhož řídicí jednotka identifikuje
klíč a umožní nastartovat motor vozidla.
ČINNOST
Při každém startování, tj. otočení klíčku ve spínací
skříňce do polohy MAR odešle řídicí jednotka
systému Lancia CODE do řídicí jednotky motoru
identifikační kód, aby odblokovala funkce. Tento kód
je odeslán pouze v případě, že řídicí jednotka systému
Lancia CODE rozpozná kód zaslaný klíčkem.
Otočením klíčku ve spínací skříňce do polohy STOP
deaktivuje systém Lancia CODE funkce řídicí
jednotky motoru. Pokud nebude během startování
motoru kód detekován jako správný, na přístrojové
desce se rozsvítí kontrolka
. V takovém případě
otočte klíček do polohy STOP a poté do polohy
MAR; pokud se motor neodemkne, pokuste se jej
spustit dalšími klíčky z výbavy. Pokud se motor
nepodaří nastartovat ani tentokrát, vyhledejte
autorizovaný servis Lancia.Rozsvícení kontrolky
během jízdy
Jestliže se rozsvítí kontrolka
, znamená to, že
probíhá samočinná diagnostika systému (vyvolaná
např. po poklesu napětí). Pokud závada trvá,
vyhledejte autorizovaný servis Lancia.
23SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

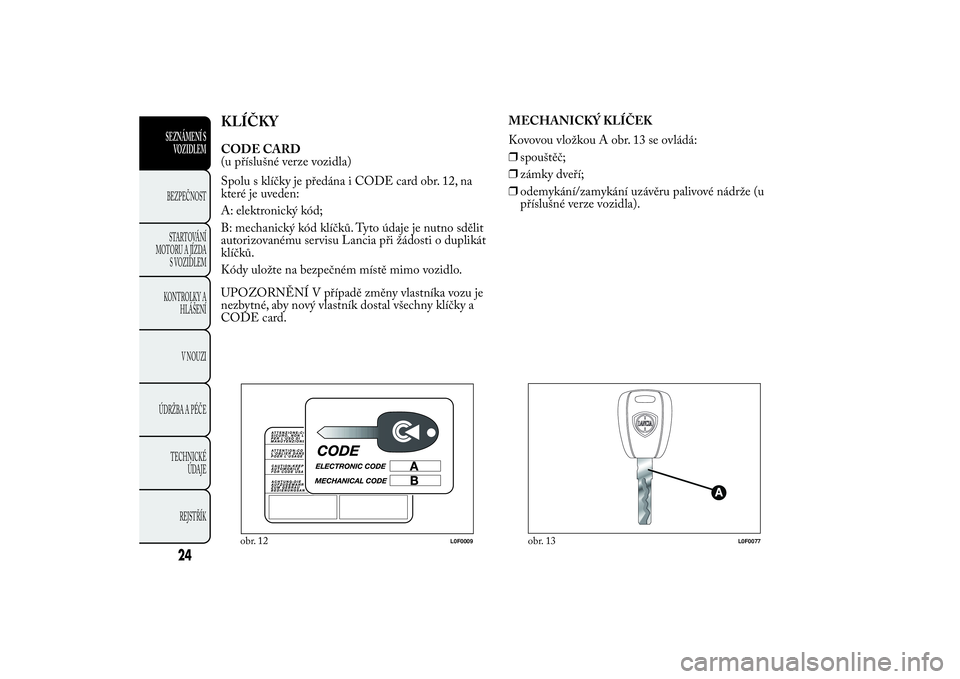

KLÍČKYCODE CARD
(u příslušné verze vozidla)
Spolu s klíčky je předána i CODE card obr. 12, na
které je uveden:
A: elektronický kód;
B: mechanický kód klíčků. Tyto údaje je nutno sdělit
autorizovanému servisu Lancia při žádosti o duplikát
klíčků.
Kódy uložte na bezpečném místě mimo vozidlo.
UPOZORNĚNÍ V případě změny vlastníka vozu je
nezbytné, aby nový vlastník dostal všechny klíčky a
CODE card.MECHANICKÝ KLÍČEK
Kovovou vložkou A obr. 13 se ovládá:
❒spouštěč;
❒zámky dveří;
❒odemykání/zamykání uzávěru palivové nádrže (u
příslušné verze vozidla).
obr. 12
L0F0009
obr. 13
L0F0077
24
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

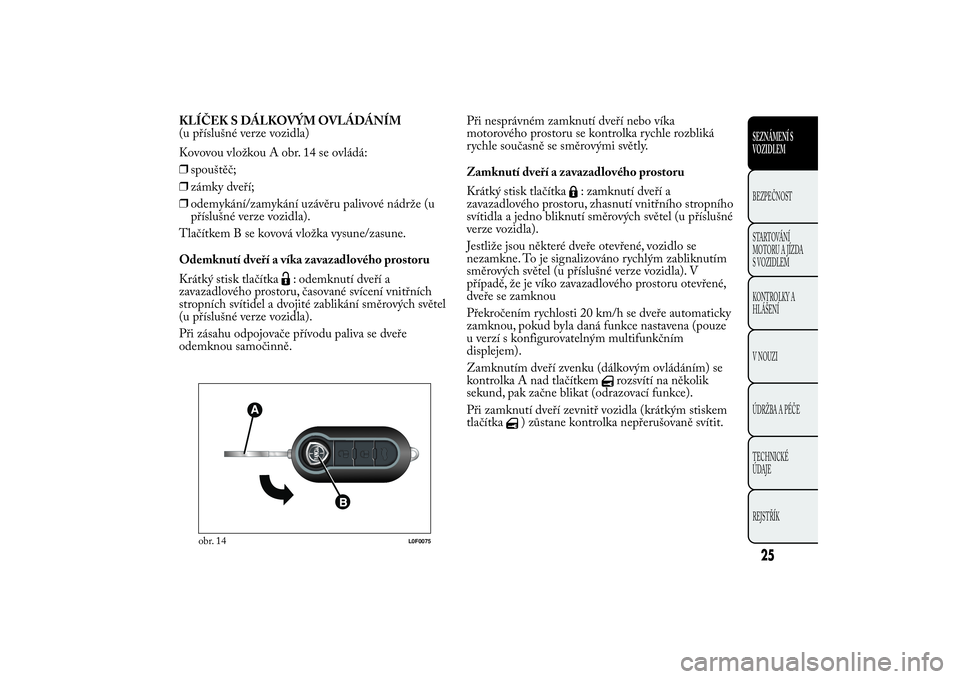

KLÍČEK S DÁLKOVÝM OVLÁDÁNÍM
(u příslušné verze vozidla)
Kovovou vložkou A obr. 14 se ovládá:
❒spouštěč;
❒zámky dveří;
❒odemykání/zamykání uzávěru palivové nádrže (u
příslušné verze vozidla).
Tlačítkem B se kovová vložka vysune/zasune.
Odemknutí dveří a víka zavazadlového prostoru
Krátký stisk tlačítka
: odemknutí dveří a
zavazadlového prostoru, časované svícení vnitřních
stropních svítidel a dvojité zablikání směrových světel
(u příslušné verze vozidla).
Při zásahu odpojovače přívodu paliva se dveře
odemknou samočinně.Při nesprávném zamknutí dveří nebo víka
motorového prostoru se kontrolka rychle rozbliká
rychle současně se směrovými světly.
Zamknutí dveří a zavazadlového prostoru
Krátký stisk tlačítka
: zamknutí dveří a
zavazadlového prostoru, zhasnutí vnitřního stropního
svítidla a jedno bliknutí směrových světel (u příslušné
verze vozidla).
Jestliže jsou některé dveře otevřené, vozidlo se
nezamkne. To je signalizováno rychlým zabliknutím
směrových světel (u příslušné verze vozidla). V
případě, že je víko zavazadlového prostoru otevřené,
dveře se zamknou
Překročením rychlosti 20 km/h se dveře automaticky
zamknou, pokud byla daná funkce nastavena (pouze
u verzí s konfigurovatelným multifunkčním
displejem).
Zamknutím dveří zvenku (dálkovým ovládáním) se
kontrolka A nad tlačítkem
rozsvítí na několik
sekund, pak začne blikat (odrazovací funkce).
Při zamknutí dveří zevnitř vozidla (krátkým stiskem
tlačítka
) zůstane kontrolka nepřerušovaně svítit.
obr. 14
L0F0075
25SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

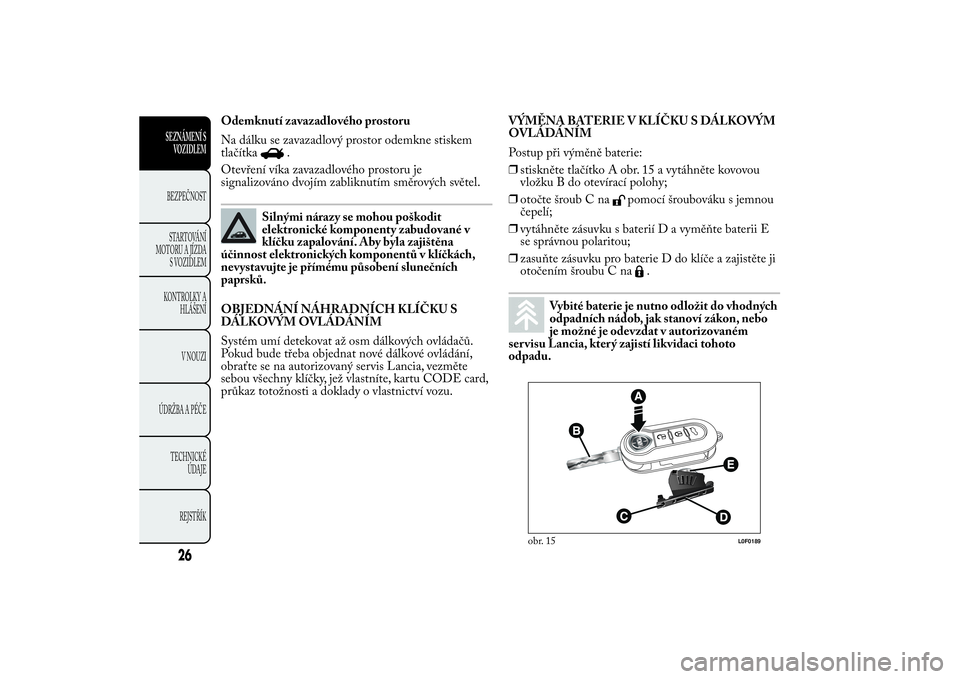

Odemknutí zavazadlového prostoru
Na dálku se zavazadlový prostor odemkne stiskem
tlačítka
.
Otevření víka zavazadlového prostoru je
signalizováno dvojím zabliknutím směrových světel.
Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů v klíčkách,
nevystavujte je přímému působení slunečních
paprsků.
OBJEDNÁNÍ NÁHRADNÍCH KLÍČKU S
DÁLKOVÝM OVLÁDÁNÍM
Systém umí detekovat až osm dálkových ovládačů.
Pokud bude třeba objednat nové dálkové ovládání,
obraťte se na autorizovaný servis Lancia, vezměte
sebou všechny klíčky, jež vlastníte, kartu CODE card,
průkaz totožnosti a doklady o vlastnictví vozu.VÝMĚNA BATERIE V KLÍČKU S DÁLKOVÝM
OVLÁDÁNÍM
Postup při výměně baterie:
❒stiskněte tlačítko A obr. 15 a vytáhněte kovovou
vložku B do otevírací polohy;
❒otočte šroub C na
pomocí šroubováku s jemnou
čepelí;
❒vytáhněte zásuvku s bateriíDavyměňte baterii E
se správnou polaritou;
❒zasuňte zásuvku pro baterie D do klíče a zajistěte ji
otočením šroubu C na
.
Vybité baterie je nutno odložit do vhodných
odpadních nádob, jak stanoví zákon, nebo
je možné je odevzdat v autorizovaném
ser visu Lancia, který zajistí likvidaci tohoto
odpadu.
obr. 15
L0F0189
26
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

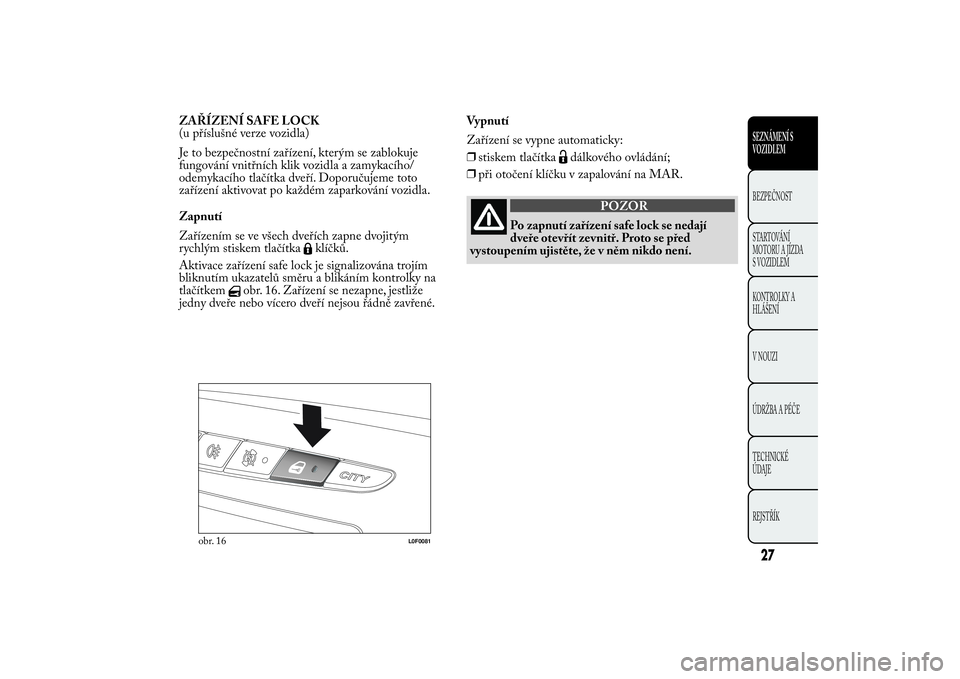

ZAŘÍZENÍ SAFE LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, kterým se zablokuje
fungování vnitřních klik vozidla a zamykacího/
odemykacího tlačítka dveří. Doporučujeme toto
zařízení aktivovat po každém zaparkování vozidla.
Zapnutí
Zařízením se ve všech dveřích zapne dvojitým
rychlým stiskem tlačítka
klíčků.
Aktivace zařízení safe lock je signalizována trojím
bliknutím ukazatelů směru a blikáním kontrolky na
tlačítkem
obr. 16. Zařízení se nezapne, jestliže
jedny dveře nebo vícero dveří nejsou řádně zavřené.Vypnutí
Zařízení se vypne automaticky:
❒stiskem tlačítka
dálkového ovládání;
❒při otočení klíčku v zapalování na MAR.
POZOR
Po zapnutí zařízení safe lock se nedají
dveře ote
vřít zevnitř. Proto se před
vystoupením ujistěte, že v něm nikdo není.
obr. 16
L0F0081
27SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

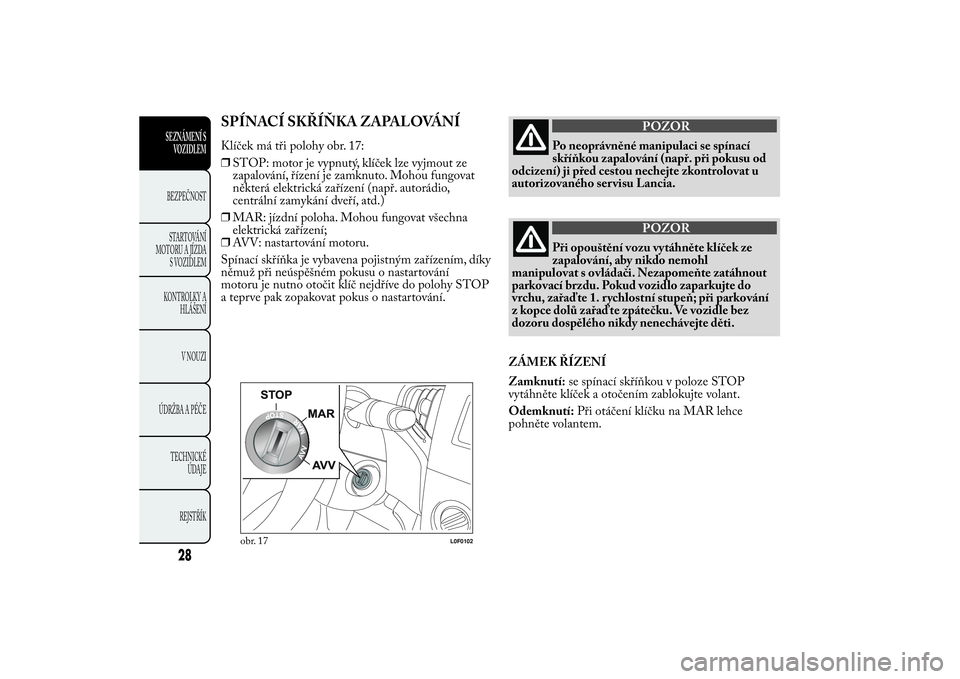

SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍKlíček má tři polohy obr. 17:
❒STOP: motor je vypnutý, klíček lze vyjmout ze
zapalování, řízení je zamknuto. Mohou fungovat
některá elektrická zařízení (např. autorádio,
centrální zamykání dveří, atd.)
❒MAR: jízdní poloha. Mohou fungovat všechna
elektrická zařízení;
❒AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným zařízením, díky
němuž při neúspěšném pokusu o nastartování
motoru je nutno otočit klíč nejdříve do polohy STOP
a teprve pak zopakovat pokus o nastartování.
POZOR
Po neoprávněné manipulaci se spínací
skříňkou zapalo
vání (např. při pokusu od
odcizení) ji před cestou nechejte zkontrolovat u
autorizovaného ser visu Lancia.
POZOR
Při opouštění vozu vytáhněte klíček ze
zapalování,
aby nikdo nemohl
manipulovat s ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Pokud vozidlo zaparkujte do
vrchu, zařaďte 1. rychlostní stupeň; při parkování
z kopce dolů zařaďte zpátečku. Ve vozidle bez
dozoru dospělého nikdy nenechávejte děti.
ZÁMEK ŘÍZENÍ
Zamknutí:se spínací skříňkou v poloze STOP
vytáhněte klíček a otočením zablokujte volant.
Odemknutí:Při otáčení klíčku na MAR lehce
pohněte volantem.
obr. 17
L0F0102
28
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
