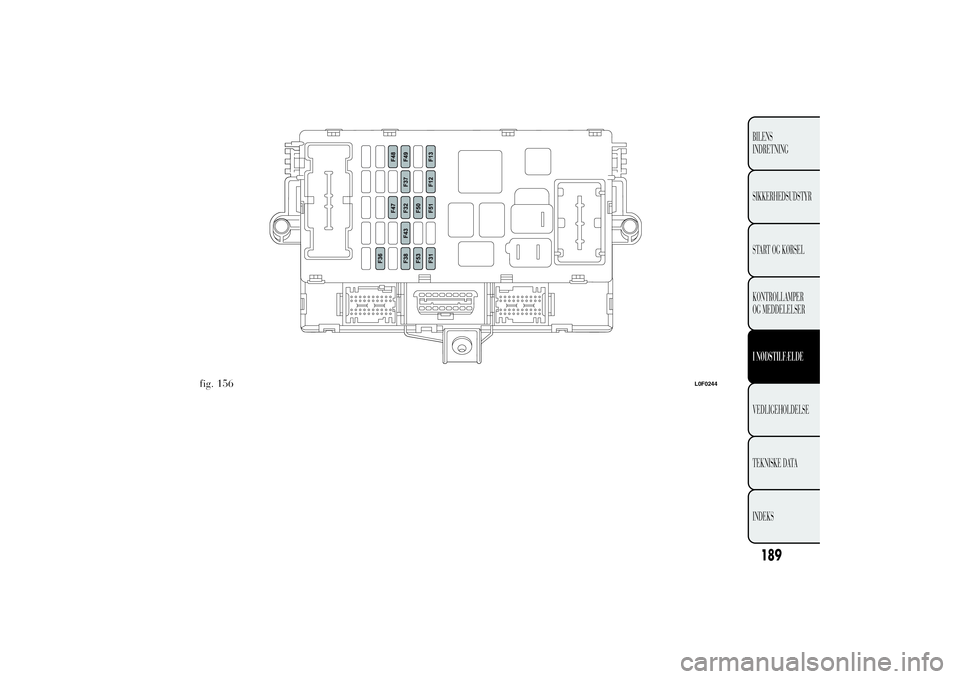

fig. 156
L0F0244
189BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

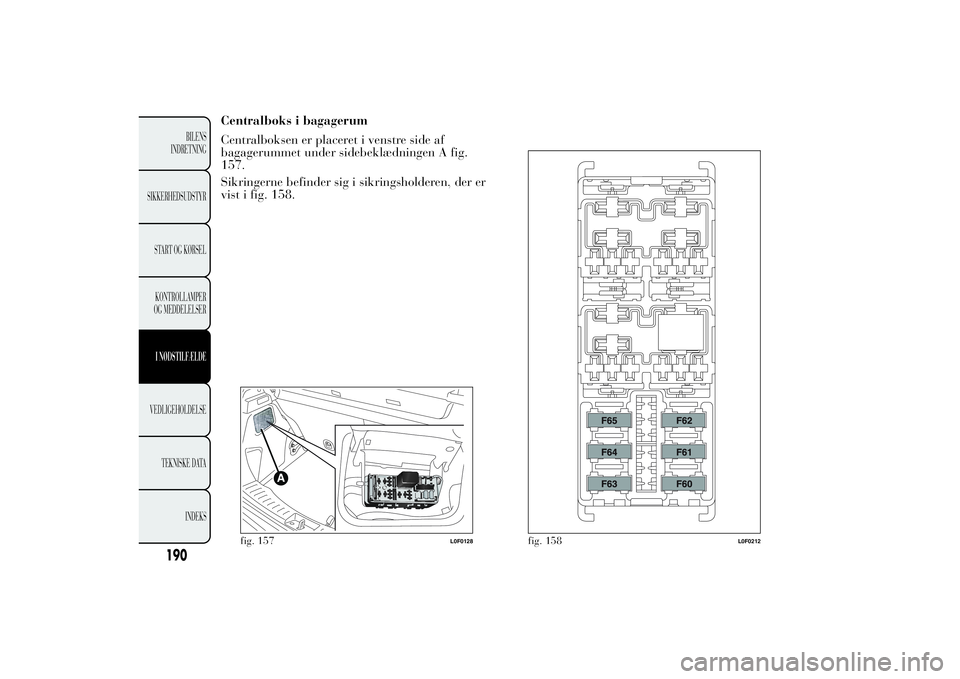

Centralboks i bagagerum
Centralboksen er placeret i venstre side af
bagagerummet under sidebeklædningen A fig.
157.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. 158.
fig. 157
L0F0128
fig. 158
L0F0212
190
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

CENTRALBOKS I MOTORRUM
fig. 154STRØMBRUGERE SIKRING AMPERE
Knudepunkt for bodycomputer F01 60
Bagerste centralboks F02 50
Tænding af kommutator F03 20
Knudepunkt for bremse (pumpe) F04 40
Knudepunkt for servostyring F05 70
Elektrisk motorkølerventilator med én hastighed
(opvarmede motorer)F06 20
Elektrisk motorkølerventilator med to hastigheder/
Lav hastighed elektrisk motorkølerventilator
(motorer med konditionering)F06 30
Elektrisk motorkølerventilator med høj hastighed F07 40
Tågeforlygter F08 15
Lygtevaskerpumpe F09 30
Horn F10 15
Motorstyringssystem (sekundære belastninger) F11 10
Fjernlys F14 15
Motor for soltag F15 20
+15 Knudepunkt for motorstyring/relæ T10 F16 7,5
Knudepunkt for motorstyring (primære belastnin-
ger) (versioner 0.9 TwinAir 85hk/1.2 8V 69hk)F17 10
191BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

192
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
STRØMBRUGERE SIKRING AMPERE
Knudepunkt for motorstyring (primære belastnin-
ger) (versioner 1.2 8V 69 hk med Start&Stop)F17 15
Knudepunkt for motorstyring (primære belastnin-
ger) (versioner 1.2 8V 69hk LPG) og Smart Distri-
bution Unit (SDU)F17 15
+30 Knudepunkt for motorstyring/relæ T09 F18 5
Brændstofpumpe F19 15
Elbagrude/afrimningssystem til spejle F20 30
Airconditionanlæggets kompressor F21 7,5
Forsyning fra hovedrelæ for motorens centralboks til
knudepunkt for motorstyring (versioner 0.9 TwinAir
85hk/1.3 16V Multijet)F22 15
Forsyning fra hovedrelæ for motorens centralboks til
knudepunkt for motorstyring (versioner 1.2 8V
69hk)F22 10
Knudepunkt for bremseanlæg F23 20
Knudepunkt for bremseanlæg/Knudepunkt for
F24 7,5
Beskyttelse af forsyningslinje for magnetventiler og
LPG-tryksensor (versioner 1.2 8V 69hk LPG)
(under relæ T20)F30 7,5
Funktion "Blow by heater" (versioner 0.9 TwinAir
85hk/1.3 16V Multijet)F30 5
Styreenhed til foropvarmning af tændrør (versioner
1.3 16V Multijet)F81 60 servostyring

193BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
STRØMBRUGERE SIKRING AMPERE
Elektrisk blæser for kabinen F82 40
Opvarmet brændstoffilter (versioner 1.3 16V Multi-
jet)F83 40
Forreste strømudtag (med eller uden cigarettænder) F85 15
Sensor for batteriets opladningsgrad F87 5+15 = positiv pol under nøgle
+30 = positiv pol direkte batteri (ikke under nøgle)

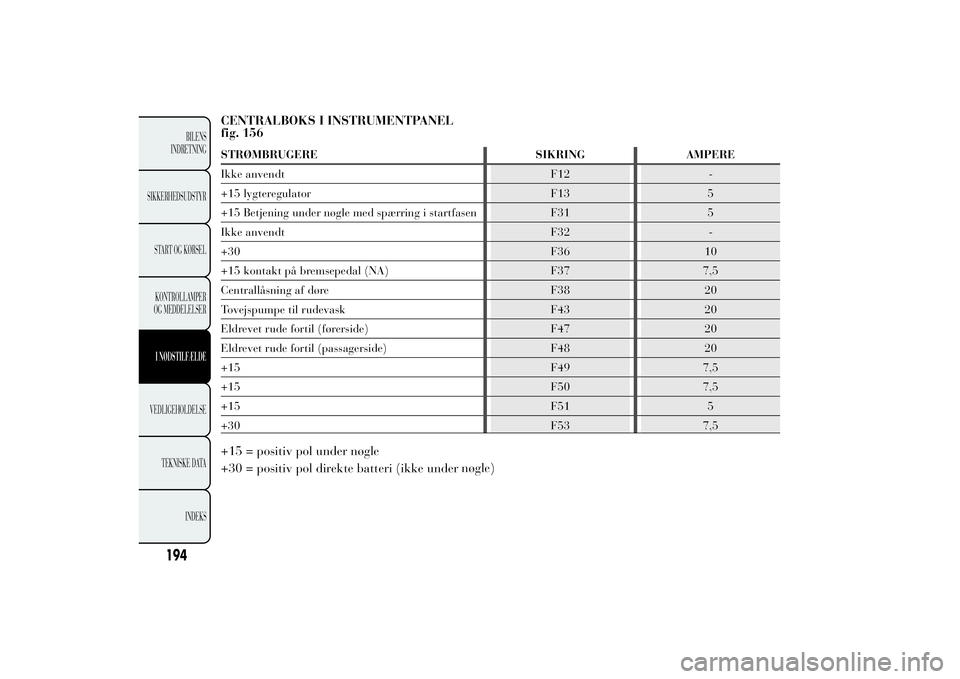

CENTRALBOKS I INSTRUMENTPANEL
fig. 156STRØMBRUGERE SIKRING AMPERE
Ikke anvendt F12 -
+15 lygteregulator F13 5
+15 Betjening under nøgle med spærring i startfasen F31 5
Ikke anvendt F32 -
+30 F36 10
+15 kontakt på bremsepedal (NA) F37 7,5
Centrallåsning af døre F38 20
Tovejspumpe til rudevask F43 20
Eldrevet rude fortil (førerside) F47 20
Eldrevet rude fortil (passagerside) F48 20
+15 F49 7,5
+15 F50 7,5
+15 F51 5
+30 F53 7,5+15 = positiv pol under nøgle
+30 = positiv pol direkte batteri (ikke undernøgle)
194
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

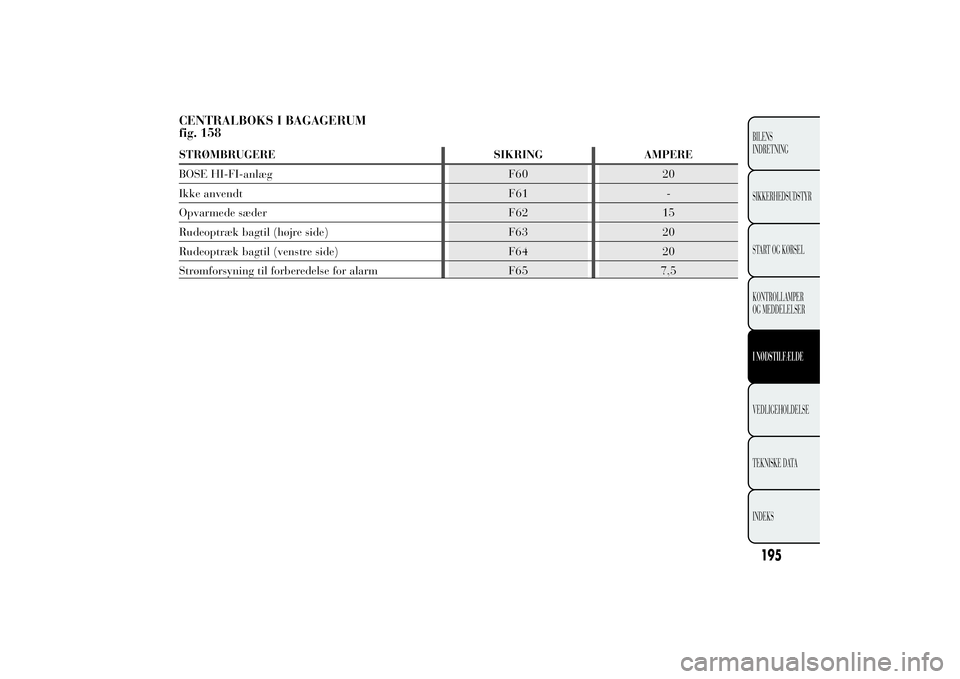

CENTRALBOKS I BAGAGERUM
fig. 158STRØMBRUGERE SIKRING AMPERE
BOSE HI-FI-anlæg F60 20
Ikke anvendt F61 -
Opvarmede sæder F62 15
Rudeoptræk bagtil (højre side) F63 20
Rudeoptræk bagtil (venstre side) F64 20
Strømforsyning til forberedelse for alarm F65 7,5
195BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

OPLADNING AF BATTERIVIGTIGT Fremgangsmåden ved opladning af
batteriet er kun anført til orientering. Det
anbefales at lade Lancias servicenet foretage
opladningen.
Opladning bør ske langsomt ved lav strømstyrke i
ca. 24 timer. Længere tids opladning tid kan
skade batteriet.
VERSIONER UDEN Start&Stop-systemet
(afhængigt af versioner/markeder)
Opladningen foretages på følgende måde:
❒Afmontér polskoen fra batteriets negative pol.
❒Forbind ladeapparatets kabler til batteriets
poler med korrekt polaritet.
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk
ladeapparatet inden kablerne fjernes fra
batteriet.
❒Fastgør atter polskoen til batteriets negative pol.VERSIONER MED Start&Stop-systemet
(afhængigt af versioner/markeder)
Opladningen foretages på følgende måde:

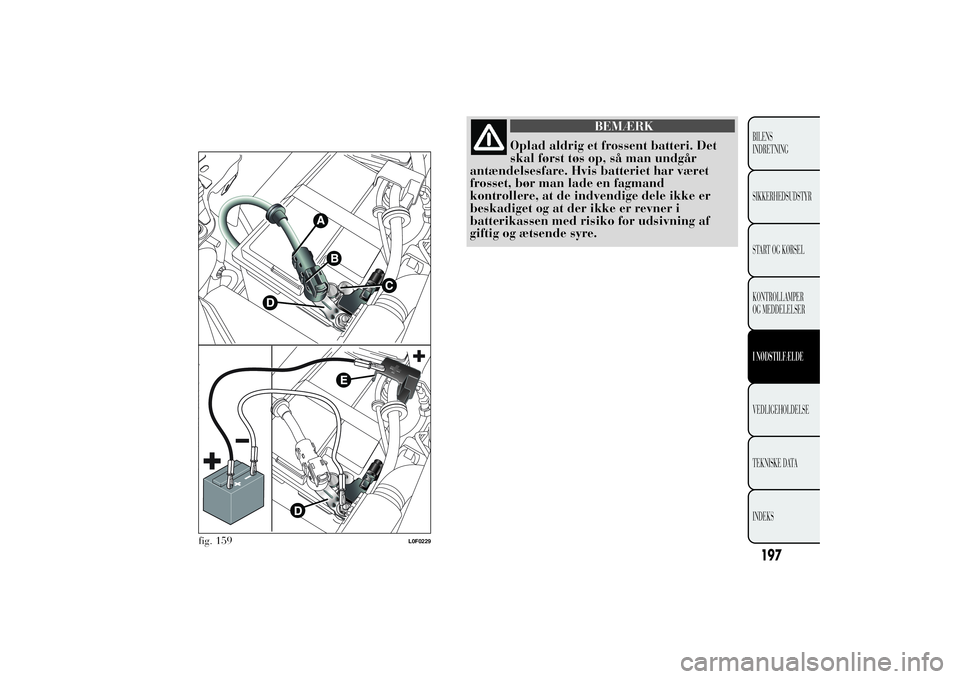

❒Frakobl stikket A fig. 159 (ved tryk på knappen
B) fra sensoren C til overvågning af batteriets
opladningstilstand, som er monteret på
batteriets negative pol D.
❒Tilslut ladeapparatets positive kabel til
batteriets positive pol E og det negative kabel til
polskoen på sensoren D, som vist i figuren.
❒Tænd ladeapparatet. Efter opladning slukkes
for ladeapparatet.
❒Efter frakobling af ladeapparatet tilsluttes
stikket A fig. 159 til sensoren C, som vist i
figuren.
BEMÆRK
Væsken i batteriet er giftig og
ætsende. Undgå kontakt med huden
og øjnene. Opladning af batteriet skal
foretages på et sted med god udluftning og
langt fra åben ild og gnistdannende kilder
for at undgå antændelse og brandfare.
196
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

BEMÆRK
Oplad aldrig et frossent batteri. Det
skal først tøs op, så man undgår
antændelsesfare. Hvis batteriet har været
frosset, bør man lade en fagmand
kontrollere, at de indvendige dele ikke er
beskadiget og at der ikke er revner i
batterikassen med risiko for udsivning af
giftig og ætsende syre.
fig. 159
L0F0229
197BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

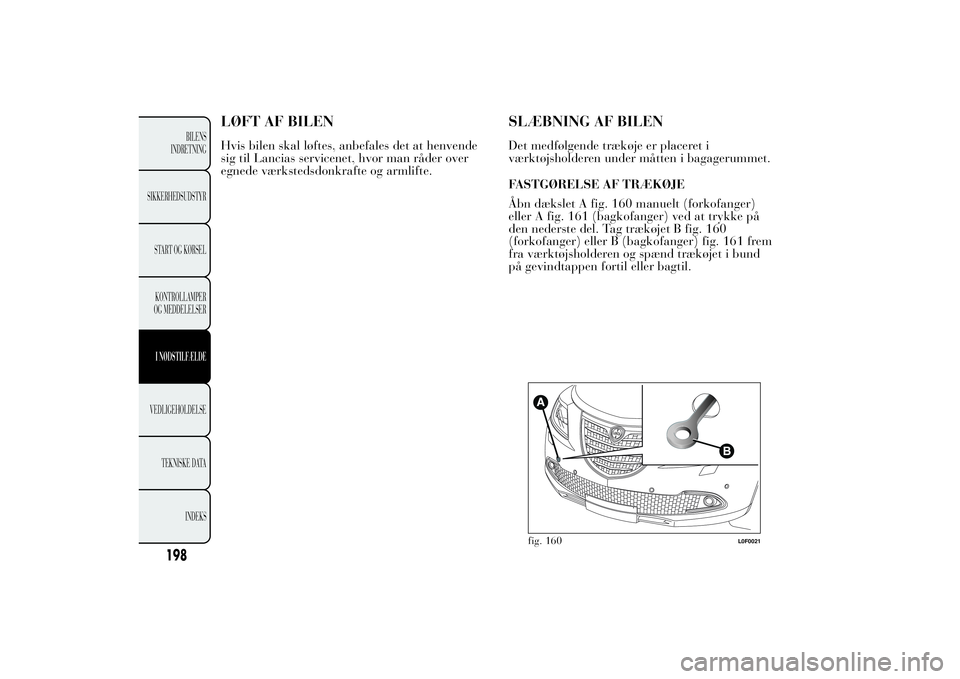

LØFT AF BILENHvis bilen skal løftes, anbefales det at henvende
