Lancia Ypsilon 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

❒Frigør stikket G fig. 138 og udskift pæren H.
❒Sæt den nye pære på plads og udfør
fremgangsmåden i modsat rækkefølge end
ovenfor.BAGLYGTEENHEDER
De indeholder pærer for positionslys, stoplys og
blinklys. Baklyset og tågebaglyset sidder derimod i
bagkofangeren.
Pærernes placering er fig. 139:
ABlinklysBStoplygter
BLINKLYS/STOPLYS
For at udskifte pærerne drejes fatningen i
retningenO(åben - lukket). Når pæren er
udskiftet, drejes fatningen i retningenC(lukket -
åben).
fig. 136
L0F0206
fig. 137
L0F0207
fig. 138
L0F0208
179BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

POSITIONSLYS
De er med lysdioder. Henvend dig til Lancias
servicenet angående udskiftning af disse.
3. STOPLYS
De er med lysdioder og er placeret på
bagagerummets bagklap. Henvend dig til Lancias
servicenet angående udskiftning af disse.
TÅGEBAGLYGTER
Pæren udskiftes på følgende måde:
❒På indersiden af kofangeren skal du dreje
fatningen A fig. 140 en 1/4 omgang.
❒Fjern pæren, og udskift den
❒Sæt den nye pære i og sæt derefter fatningen på
plads.
fig. 139
L0F0034
fig. 140
L0F0219
180
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

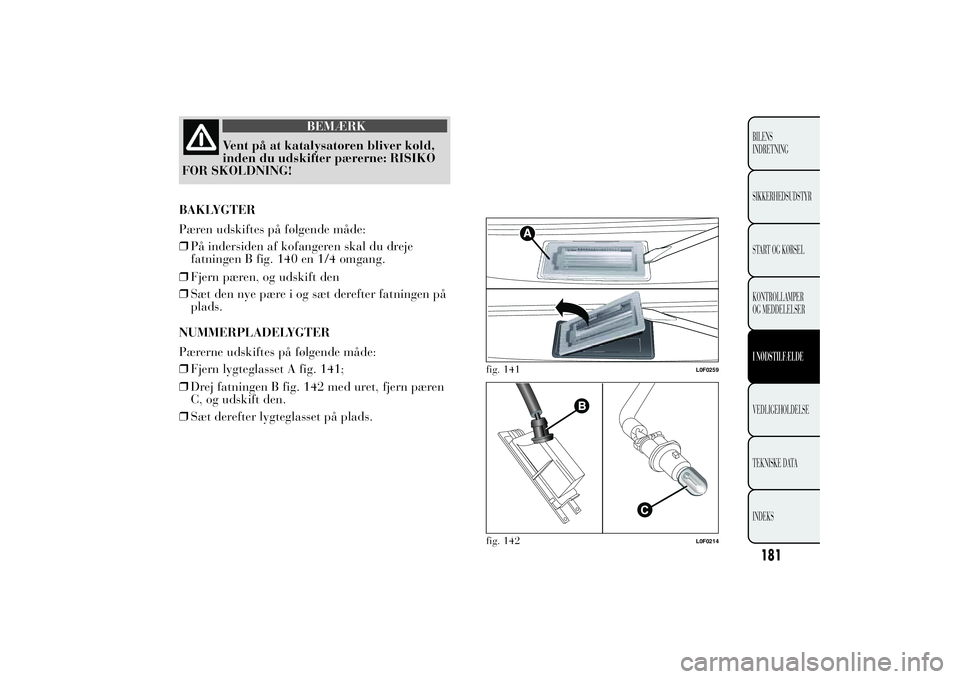

BEMÆRK
Vent på at katalysatoren bliver kold,
inden du udskifter pærerne: RISIKO
FOR SKOLDNING!
BAKLYGTER
Pæren udskiftes på følgende måde:
❒På indersiden af kofangeren skal du dreje
fatningen B fig. 140 en 1/4 omgang.
❒Fjern pæren, og udskift den
❒Sæt den nye pære i og sæt derefter fatningen på
plads.
NUMMERPLADELYGTER
Pærerne udskiftes på følgende måde:
❒Fjern lygteglasset A fig. 141;
❒Drej fatningen B fig. 142 med uret, fjern pæren
C, og udskift den.
❒Sæt derefter lygteglasset på plads.
fig. 141
L0F0259
fig. 142
L0F0214
181BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

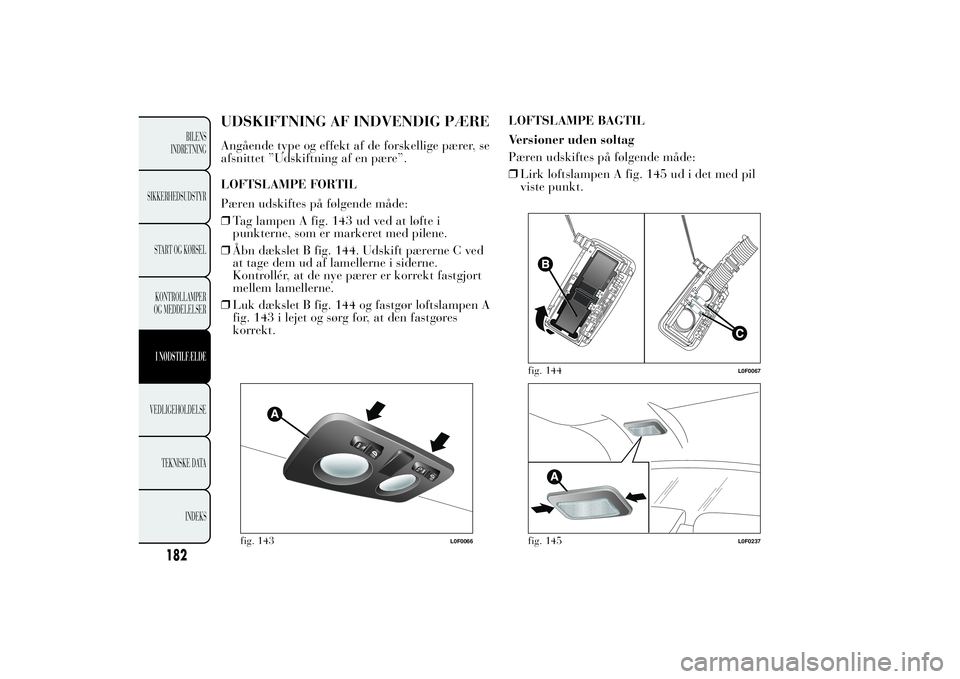

UDSKIFTNING AF INDVENDIG PÆREAngående type og effekt af de forskellige pærer, se
afsnittet ”Udskiftning af en pære”.
LOFTSLAMPE FORTIL
Pæren udskiftes på følgende måde:
❒Tag lampen A fig. 143 ud ved at løfte i
punkterne, som er markeret med pilene.
❒Åbn dækslet B fig. 144. Udskift pærerne C ved
at tage dem ud af lamellerne i siderne.
Kontrollér, at de nye pærer er korrekt fastgjort
mellem lamellerne.
❒Luk dækslet B fig. 144 og fastgør loftslampen A
fig. 143 i lejet og sørg for, at den fastgøres
korrekt.LOFTSLAMPE BAGTIL
Versioner uden soltag
Pæren udskiftes på følgende måde:
❒Lirk loftslampen A fig. 145 ud i det med pil
viste punkt.
fig. 143
L0F0066
fig. 144
L0F0067
fig. 145
L0F0237
182
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

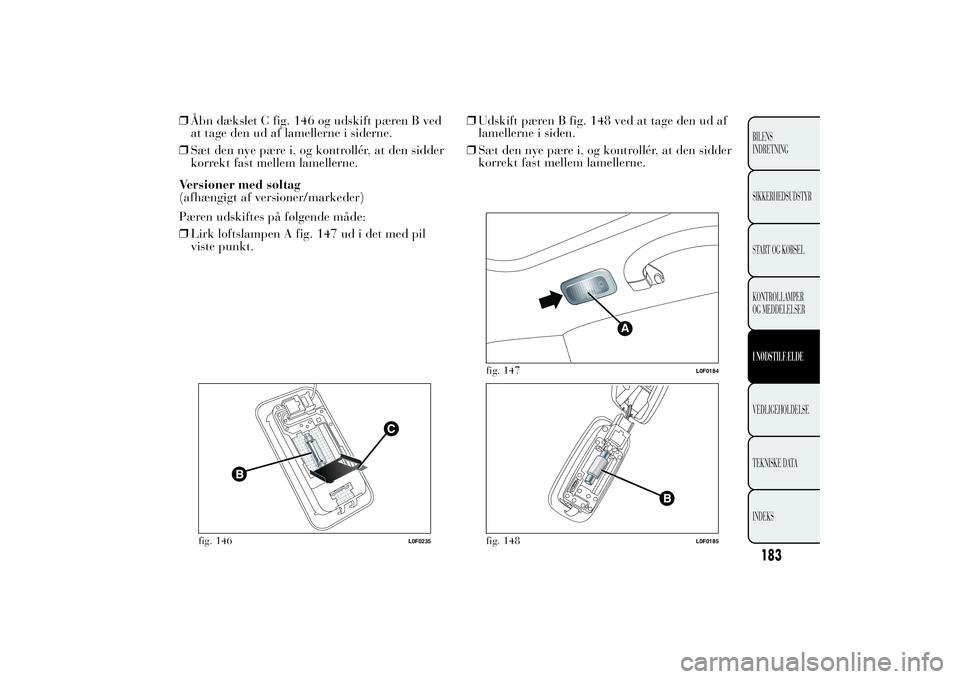

❒Åbn dækslet C fig. 146 og udskift pæren B ved
at tage den ud af lamellerne i siderne.
❒Sæt den nye pære i, og kontrollér, at den sidder
korrekt fast mellem lamellerne.
Versioner med soltag
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Lirk loftslampen A fig. 147 ud i det med pil
viste punkt.❒Udskift pæren B fig. 148 ved at tage den ud af
lamellerne i siden.
❒Sæt den nye pære i, og kontrollér, at den sidder
korrekt fast mellem lamellerne.
fig. 146
L0F0235
A
fig. 147
L0F0184
fig. 148
L0F0185
183BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

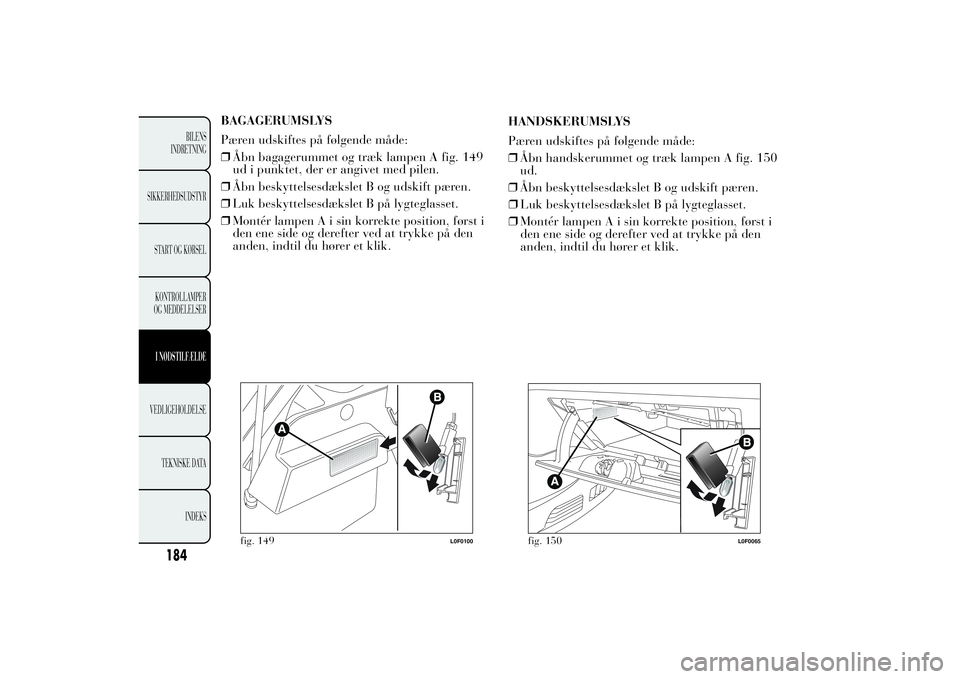

BAGAGERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn bagagerummet og træk lampen A fig. 149
ud i punktet, der er angivet med pilen.
❒Åbn beskyttelsesdækslet B og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A i sin korrekte position, først i
den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn handskerummet og træk lampen A fig. 150
ud.
❒Åbn beskyttelsesdækslet B og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A i sin korrekte position, først i
den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.
fig. 149
L0F0100
fig. 150
L0F0065
184
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

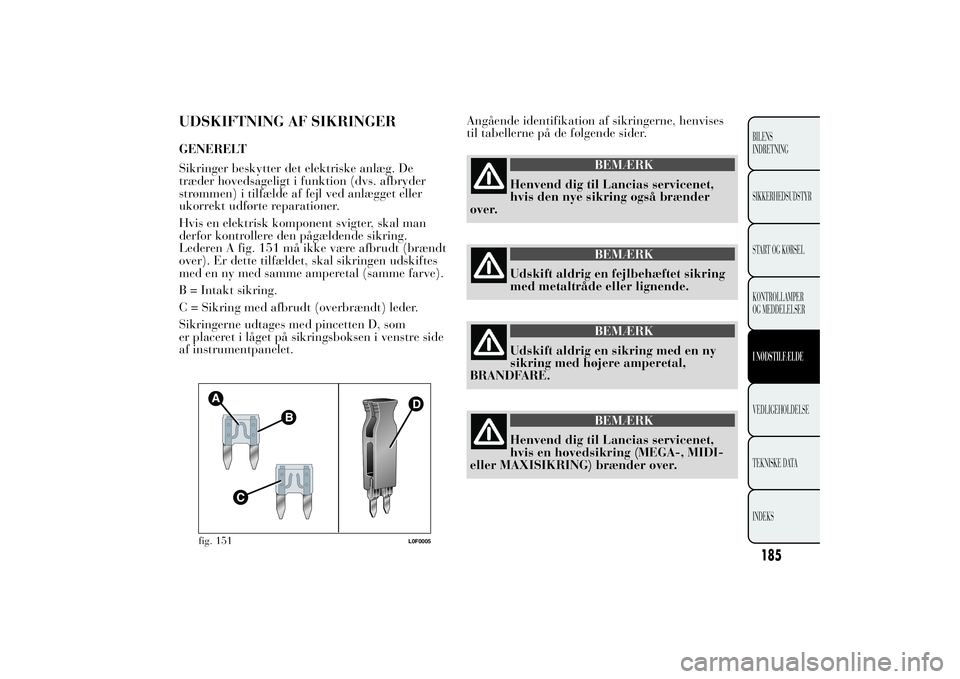

UDSKIFTNING AF SIKRINGERGENERELT
Sikringer beskytter det elektriske anlæg. De
træder hovedsageligt i funktion (dvs. afbryder
strømmen) i tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter, skal man
derfor kontrollere den pågældende sikring.
Lederen A fig. 151 må ikke være afbrudt (brændt
over). Er dette tilfældet, skal sikringen udskiftes
med en ny med samme amperetal (samme farve).
B = Intakt sikring.
C = Sikring med afbrudt (overbrændt) leder.
Sikringerne udtages med pincetten D, som
er placeret i låget på sikringsboksen i venstre side
af instrumentpanelet.Angående identifikation af sikringerne, henvises
til tabellerne på de følgende sider.
BEMÆRK
Henvend dig til Lancias servicenet,
hvis den nye sikring også brænder
over.
BEMÆRK
Udskift aldrig en fejlbehæftet sikring
med metaltråde eller lignende.
BEMÆRK
Udskift aldrig en sikring med en ny
sikring med højere amperetal,
BRANDFARE.
BEMÆRK
Henvend dig til Lancias servicenet,
hvis en hovedsikring (MEGA-, MIDI-
eller MAXISIKRING) brænder over.
fig. 151
L0F0005
185BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

BEMÆRK
Inden en sikring udskiftes, skal man
slukke for alt elektrisk udstyr og
trække tændingsnøglen ud.
BEMÆRK
Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat (motor, gear)
eller styresystemet griber ind, skal man
henvende sig til Lancias servicenet.
SIKRINGERNES PLACERING
Sikringsboks i motorrum
Den er placeret ved siden af batteriet. For at få
adgang til sikringerne fig. 154 skal man gøre
følgende:
❒Flyt dækslet A fig. 152.
❒Løsn skruen A fig. 153, frigør tungen B og skub
dækslet C opad.
Nummereringen, der identificerer den elektriske
del svarende til hver sikring, kan ses på dækslet.
Efter udskiftning af en sikring kontrolleres det, at
dækslet C til sikringernes centralboks er helt
lukket.
fig. 152
L0F0170
fig. 153
L0F0094
186
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Under vask af motorrummet må
vandstrålen ikke rettes direkte imod
sikringernes centralboks og i
nærheden af vinduesviskernes motorer.

.

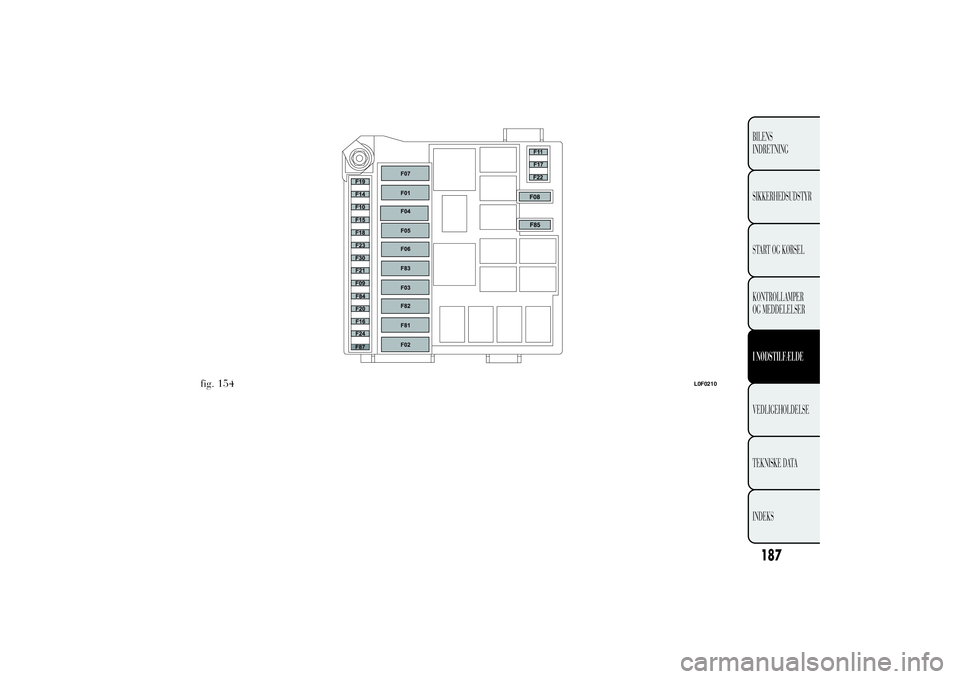

fig. 154
L0F0210
187BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

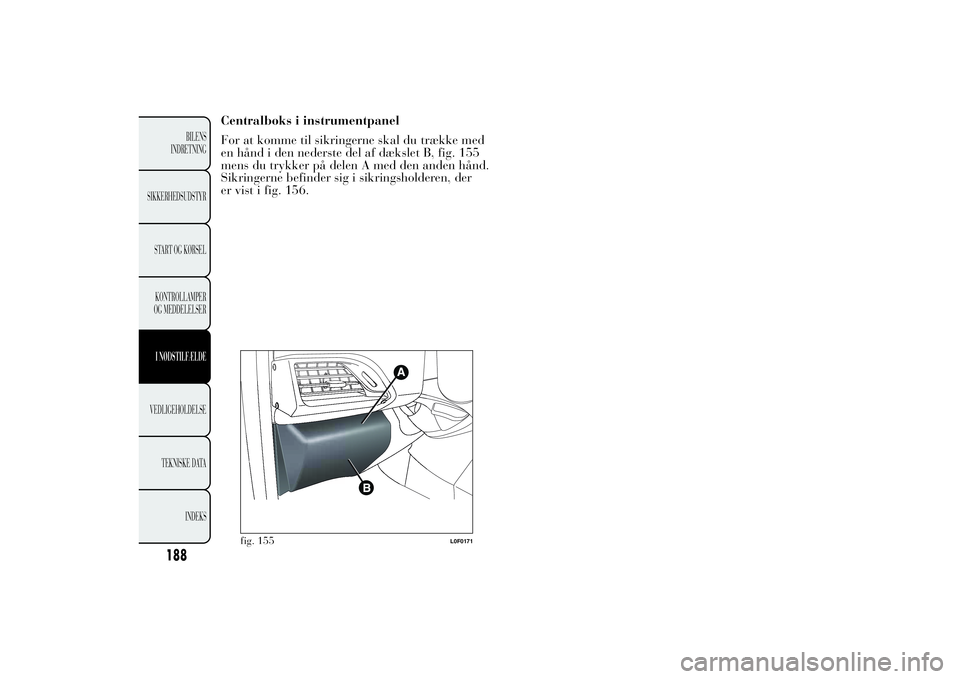

Centralboks i instrumentpanel
For at komme til sikringerne skal du trække med
en hånd i den nederste del af dækslet B, fig. 155
mens du trykker på delen A med den anden hånd.
Sikringerne befinder sig i sikringsholderen, der
er vist i fig. 156.
fig. 155
L0F0171
188
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
