Lancia Ypsilon 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

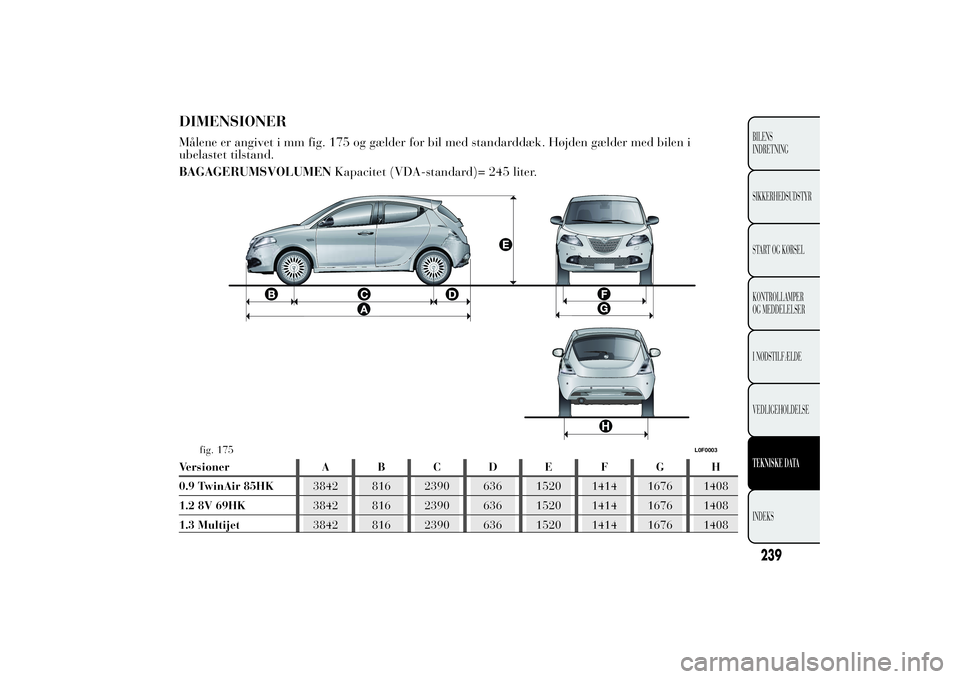

DIMENSIONERMålene er angivet i mm fig. 175 og gælder for bil med standarddæk. Højden gælder med bilen i
ubelastet tilstand.
BAGAGERUMSVOLUMENKapacitet (VDA-standard)= 245 liter.Versioner A B C D E F G H
0.9 TwinAir 85HK3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69HK3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
fig. 175
L0F0003
239BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

PRÆSTATIONERTophastighed i km/t efter bilens første anvendelsesperiode.Versioner km/t
0.9 TwinAir 85 HK176
1.2 8V 69HK163
1.3 16V Multijet183
240
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

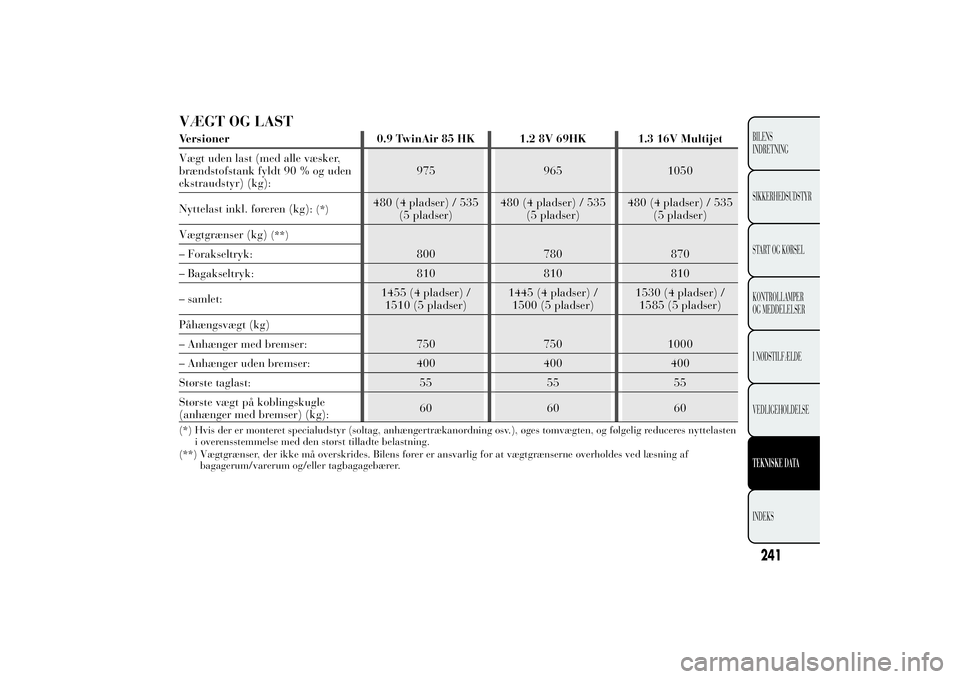

VÆGT OG LASTVersioner 0.9 TwinAir 85 HK 1.2 8V 69HK 1.3 16V Multijet
Vægt uden last (med alle væsker,
brændstofstank fyldt 90 % og uden
ekstraudstyr) (kg):975 965 1050
Nyttelast inkl. føreren (kg):
(*)
480 (4 pladser) / 535
(5 pladser)480 (4 pladser) / 535
(5 pladser)480 (4 pladser) / 535
(5 pladser)
Vægtgrænser (kg)
(**)
800 780 870 – Forakseltryk:
– Bagakseltryk: 810 810 810
– samlet:1455 (4 pladser) /
1510 (5 pladser)1445 (4 pladser) /
1500 (5 pladser)1530 (4 pladser) /
1585 (5 pladser)
Påhængsvægt (kg)
750 750 1000 – Anhænger med bremser:
– Anhænger uden bremser: 400 400 400
Største taglast: 55 55 55
Største vægt på koblingskugle
(anhænger med bremser) (kg):60 60 60
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med den størst tilladte belastning.
(**) Vægtgrænser, der ikke må overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af
bagagerum/varerum og/eller tagbagagebærer.
241BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

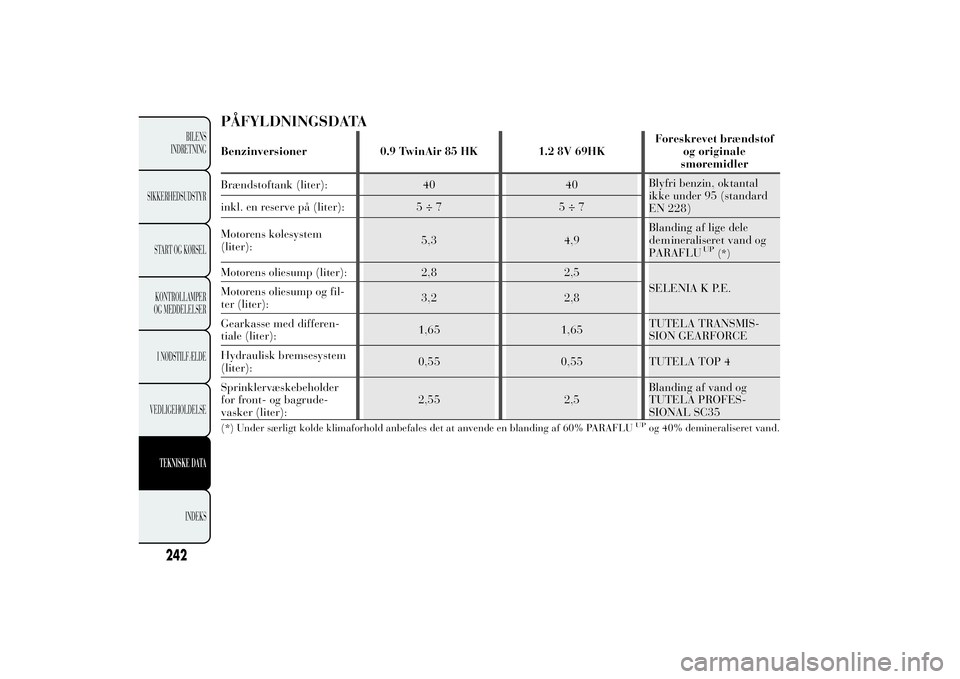

PÅFYLDNINGSDATABenzinversioner 0.9 TwinAir 85 HK 1.2 8V 69HKForeskrevet brændstof
og originale
smøremidler
Brændstoftank (liter): 40 40Blyfri benzin, oktantal
ikke under 95 (standard
EN 228) inkl. en reserve på (liter): 5 ÷ 7 5 ÷ 7
Motorens kølesystem
(liter):5,3 4,9Blanding af lige dele
UP
(*)
Motorens oliesump (liter): 2,8 2,5
SELENIA K P.E.
Motorens oliesump og fil-
ter (liter):3,2 2,8
Gearkasse med differen-
tiale (liter):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Hydraulisk bremsesystem
(liter):0,55 0,55 TUTELA TOP 4
Sprinklervæskebeholder
for front- og bagrude-
vasker (liter):2,55 2,5Blanding af vand og
TUTELA PROFES-
SIONAL SC35(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UP
og 40% demineraliseret vand.
242
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
PARAFLU demineraliseret vand og

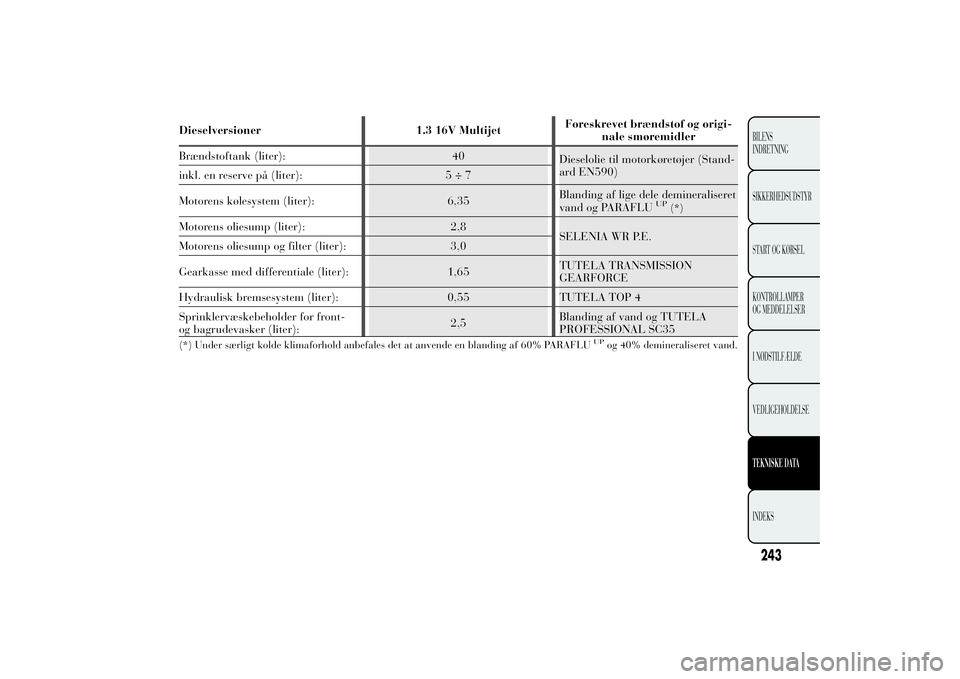

Dieselversioner 1.3 16V MultijetForeskrevet brændstof og origi-
nale smøremidler
Brændstoftank (liter): 40
Dieselolie til motorkøretøjer (Stand-
ard EN590)
inkl. en reserve på (liter): 5 ÷ 7
Motorens kølesystem (liter): 6,35Blanding af lige dele demineraliseret
vand og PARAFLU
UP
(*)
Motorens oliesump (liter): 2,8
SELENIA WR P.E.
Motorens oliesump og filter (liter): 3,0
Gearkasse med differentiale (liter): 1,65TUTELA TRANSMISSION
Hydraulisk bremsesystem (liter): 0,55 TUTELA TOP 4
Sprinklervæskebeholder for front-
og bagrudevasker (liter):2,5Blanding af vand og TUTELA(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UP
og 40% demineraliseret vand.
243BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS
GEARFORCE
PROFESSIONAL SC35

VÆSKER OG SMØREMIDLERANBEFALEDE PRODUKTER OG DERES SPECIFIKATIONERArtSpecifikationer for væsker og
smøremidler til sikring af
bilens korrekte funktionOriginale væsker og
smøremidlerUdskiftningsinterval
Smøreolie til
benzinmotorerFuldsyntetisk smøreolie SAE
5W-40 ACEA C3. Kvalifikation
FIAT 9.55535-S2.SELENIA K P.E.
Kontraktmæssig teknisk
reference nr. F603.C07Ifølge vedligeholdelsesplan
Smøreolie til
dieselmotorerFuldsyntetisk smøreolie SAE
5W-30. Kvalifikation FIAT
9.55535-S1.SELENIA WR P.E.
Kontraktmæssig teknisk
reference nr. F510.D07Ifølge vedligeholdelsesplanPå dieselmotorer, i nødsituationer og hvor det ikke er muligt at bruge originalprodukter, kan man
anvende smøremidler med minimumspræstation iht. ACEA C2. I disse tilfælde garanteres motorens
optimale præstationer ikke, og det anbefales at skifte til de anbefalede smøremidler hos Lancias
servicenet så hurtigt som muligt.
Anvendelse af produkter med lavere specifikationer end ACEA C3 (for benzinmotorer) eller ACEA C2
(for dieselmotorer) kan medføre skader på motoren for hvilke garantien ikke kan gøres gældende.
På versionerne 0.9 TwinAir 85HK kan brug af smøreolier med lavere specifikationer end ACEA C3 og
med en anden specifikation end SAE fra 5W-40 medføre skader på motoren for hvilke garantien ikke
kan gøres gældende.
244
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

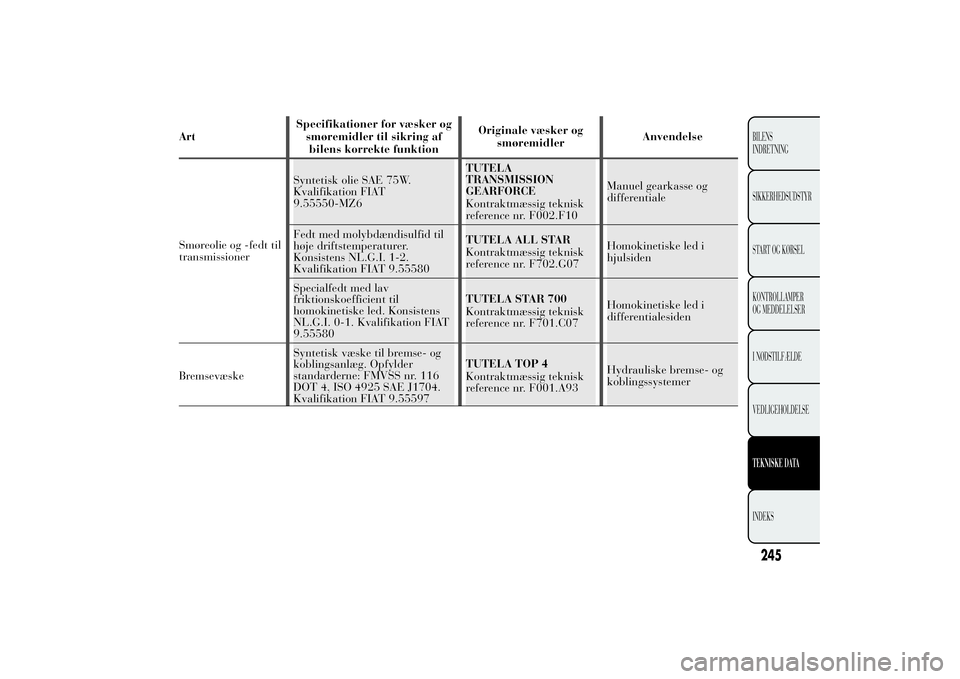

ArtSpecifikationer for væsker og
smøremidler til sikring af
bilens korrekte funktionOriginale væsker og
smøremidlerAnvendelse
Smøreolie og -fedt til
transmissionerSyntetisk olie SAE 75W.
Kvalifikation FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Kontraktmæssig teknisk
reference nr. F002.F10Manuel gearkasse og
differentiale
Fedt med molybdændisulfid til
høje driftstemperaturer.
Konsistens NL.G.I. 1-2.
Kvalifikation FIAT 9.55580TUTELA ALL STAR
Kontraktmæssig teknisk
reference nr. F702.G07Homokinetiske led i
hjulsiden
Specialfedt med lav
friktionskoefficient til
homokinetiske led. Konsistens
NL.G.I. 0-1. Kvalifikation FIAT
9.55580TUTELA STAR 700
Kontraktmæssig teknisk
reference nr. F701.C07Homokinetiske led i
differentialesiden
BremsevæskeSyntetisk væske til bremse- og
koblingsanlæg. Opfylder
standarderne: FMVSS nr. 116
DOT 4, ISO 4925 SAE J1704.
Kvalifikation FIAT 9.55597TUTELA TOP 4
Kontraktmæssig teknisk
reference nr. F001.A93Hydrauliske bremse- og
koblingssystemer
245BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

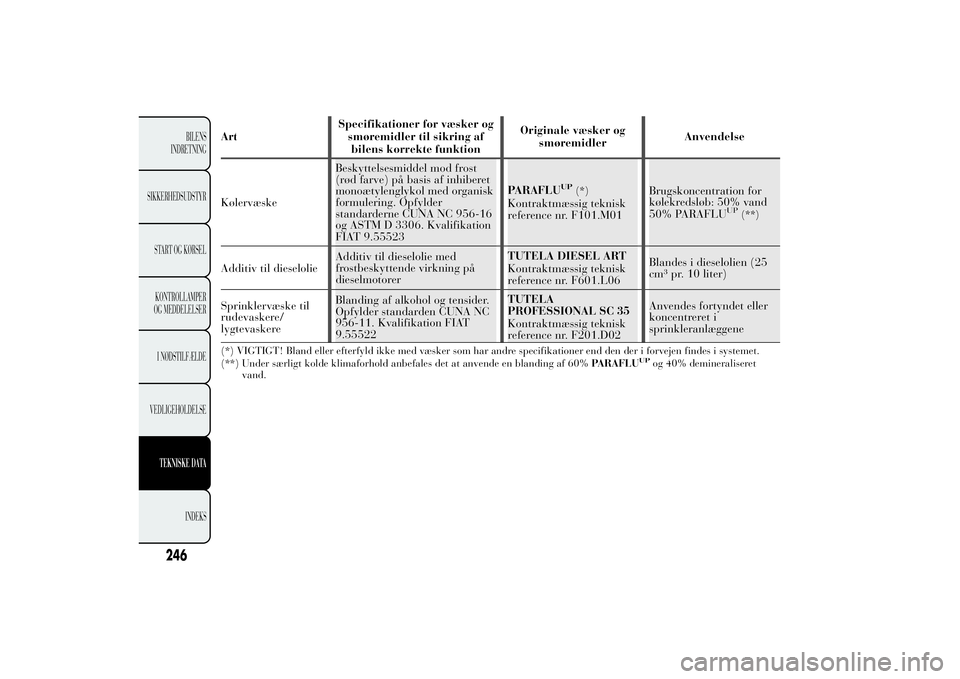

ArtSpecifikationer for væsker og
smøremidler til sikring af
bilens korrekte funktionOriginale væsker og
smøremidlerAnvendelse
KølervæskeBeskyttelsesmiddel mod frost
(rød farve) på basis af inhiberet
monoætylenglykol med organisk
formulering. Opfylder
standarderne CUNA NC 956-16
og ASTM D 3306. Kvalifikation
FIAT 9.55523PARAFLU
UP
(*)
Kontraktmæssig teknisk
reference nr. F101.M01Brugskoncentration for
kølekredsløb: 50% vand
50% PARAFLU
UP
(**)
Additiv til dieselolieAdditiv til dieselolie med
frostbeskyttende virkning på
dieselmotorerTUTELA DIESEL ART
Kontraktmæssig teknisk
reference nr. F601.L06Blandes i dieselolien (25
cm³ pr. 10 liter)
Sprinklervæske til
rudevaskere/
lygtevaskereBlanding af alkohol og tensider.
Opfylder standarden CUNA NC
956-11. Kvalifikation FIAT
9.55522TUTELA
PROFESSIONAL SC 35
Kontraktmæssig teknisk
reference nr. F201.D02Anvendes fortyndet eller
koncentreret i
sprinkleranlæggene(*) VIGTIGT! Bland eller efterfyld ikke med væsker som har andre specifikationer end den der i forvejen findes i systemet.
(**) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60%PARAFLU
UP
og 40% demineraliseret
vand.
246
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

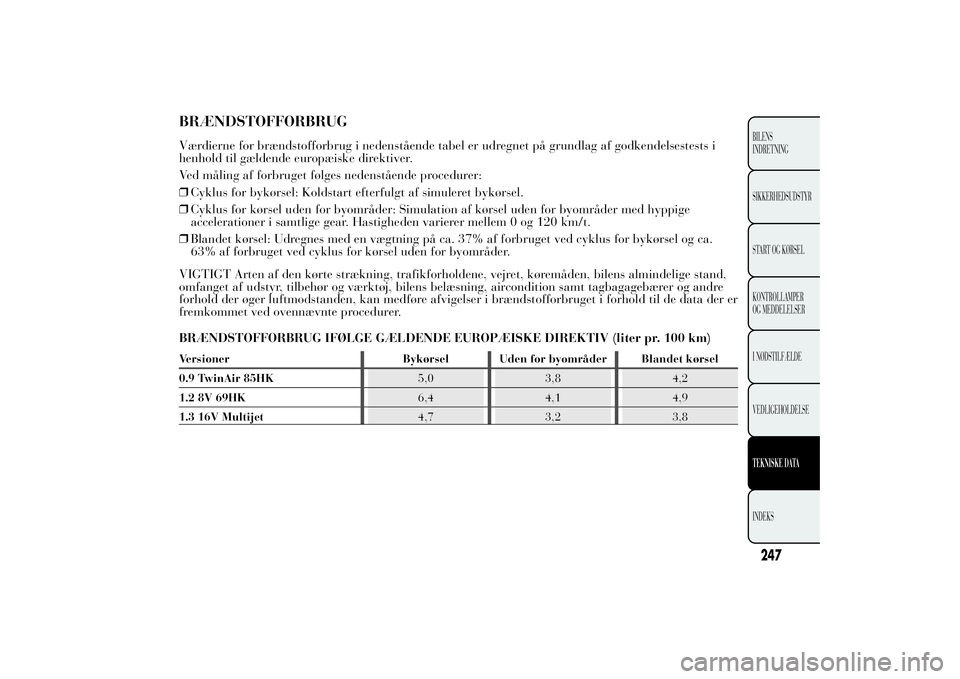

BRÆNDSTOFFORBRUGVærdierne for brændstofforbrug i nedenstående tabel er udregnet på grundlag af godkendelsestests i
henhold til gældende europæiske direktiver.
Ved måling af forbruget følges nedenstående procedurer:
❒Cyklus for bykørsel: Koldstart efterfulgt af simuleret bykørsel.
❒Cyklus for kørsel uden for byområder: Simulation af kørsel uden for byområder med hyppige
accelerationer i samtlige gear. Hastigheden varierer mellem 0 og 120 km/t.
❒Blandet kørsel: Udregnes med en vægtning på ca. 37% af forbruget ved cyklus for bykørsel og ca.
63% af forbruget ved cyklus for kørsel uden for byområder.
VIGTIGT Arten af den kørte strækning, trafikforholdene, vejret, køremåden, bilens almindelige stand,
omfanget af udstyr, tilbehør og værktøj, bilens belæsning, aircondition samt tagbagagebærer og andre
forhold der øger luftmodstanden, kan medføre afvigelser i brændstofforbruget i forhold til de data der er
fremkommet ved ovennævnte procedurer.
BRÆNDSTOFFORBRUG IFØLGE GÆLDENDE EUROPÆISKE DIREKTIV (liter pr. 100 km)Versioner Bykørsel Uden for byområder Blandet kørsel
0.9 TwinAir 85HK5,0 3,8 4,2
1.2 8V 69HK6,4 4,1 4,9
1.3 16V Multijet4,7 3,2 3,8
247BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

CO
2-EMISSIONER
Værdierne af CO
2-emissioner i nedenstående tabel refererer til blandet kørsel.
Versioner CO
2-emissioner ifølge gældende europæiske direktiv (g/km)
0.9 TwinAir 85 HK99
1.2 8V 69HK115
1.3 16V Multijet99
