Lancia Ypsilon 2012 Instrukcja obsługi (in Polish)

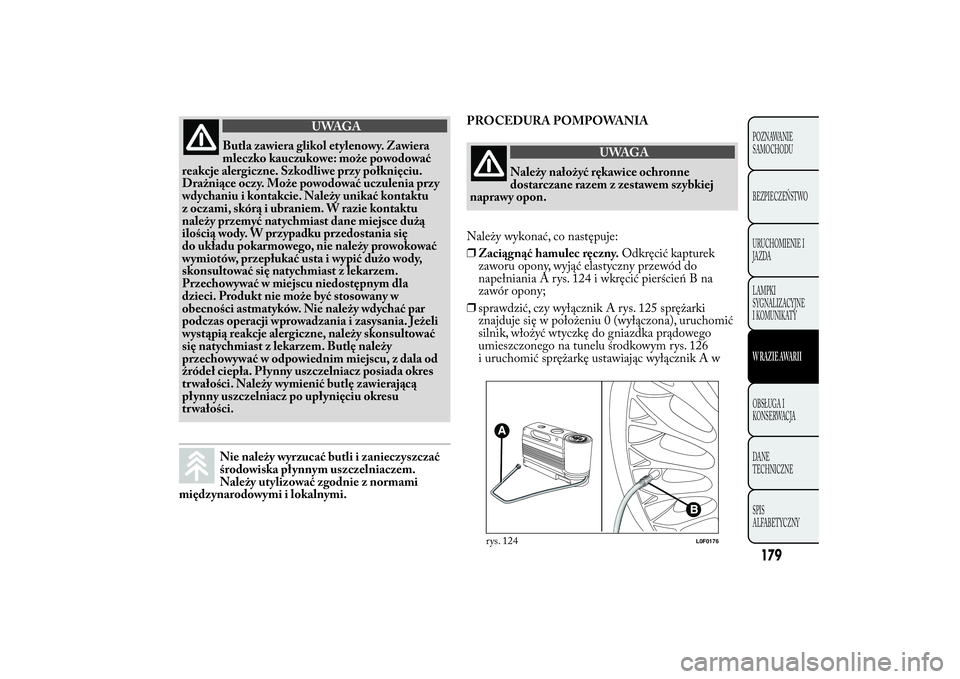

UWAGA
Butla zawiera glikol etylenowy. Zawiera
mleczko kauczukowe: może powodować
reakcje alergiczne. Szkodliwe przy połknięciu.
Drażniące oczy. Może powodować uczulenia przy
wdychaniu i kontakcie. Należy unikać kontaktu
z oczami, skórą i ubraniem. W razie kontaktu
należy przemyć natychmiast dane miejsce dużą
ilością wody. W przypadku przedostania się
do układu pokarmowego, nie należy prowokować
wymiotów, przepłukać usta i wypić dużo wody,
skonsultować się natychmiast z lekarzem.
Przechowywać w miejscu niedostępnym dla
dzieci. Produkt nie może być stosowany w
obecności astmatyków. Nie należy wdychać par
podczas operacji wprowadzania i zasysania. Jeżeli
wystąpią reakcje alergiczne, należy skonsultować
się natychmiast z lekarzem. Butlę należy
przechowywać w odpowiednim miejscu, z dala od
źródeł ciepła. Pł ynny uszczelniacz posiada okres
tr wałości. Należy wymienić butlę zawierającą
pł ynny uszczelniacz po upł ynięciu okresu
tr wałości.Nie należy wyrzucać butli i zanieczyszczać
środowiska pł ynnym uszczelniaczem.
Należy utylizować zgodnie z normami
międzynarodowymi i lokalnymi.PROCEDURA POMPOWANIA
UWAGA
Należy nałożyć rękawice ochronne
dostarczane razem z zestawem szybkiej
naprawy opon.
Należy wykonać, co następuje:
❒Zaciągnąć hamulec ręczny.Odkręcić kapturek
zaworu opony, wyjąć elastyczny przewód do
napełniania A rys. 124 i wkręcić pierścień B na
zawór opony;
❒sprawdzić, czy wyłącznik A rys. 125 sprężarki
znajduje się w położeniu 0 (wyłączona), uruchomić
silnik, włożyć wtyczkę do gniazdka prądowego
umieszczonego na tunelu środkowym rys. 126
i uruchomić sprężarkę ustawiając wyłącznik A w
rys. 124
L0F0176
179POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

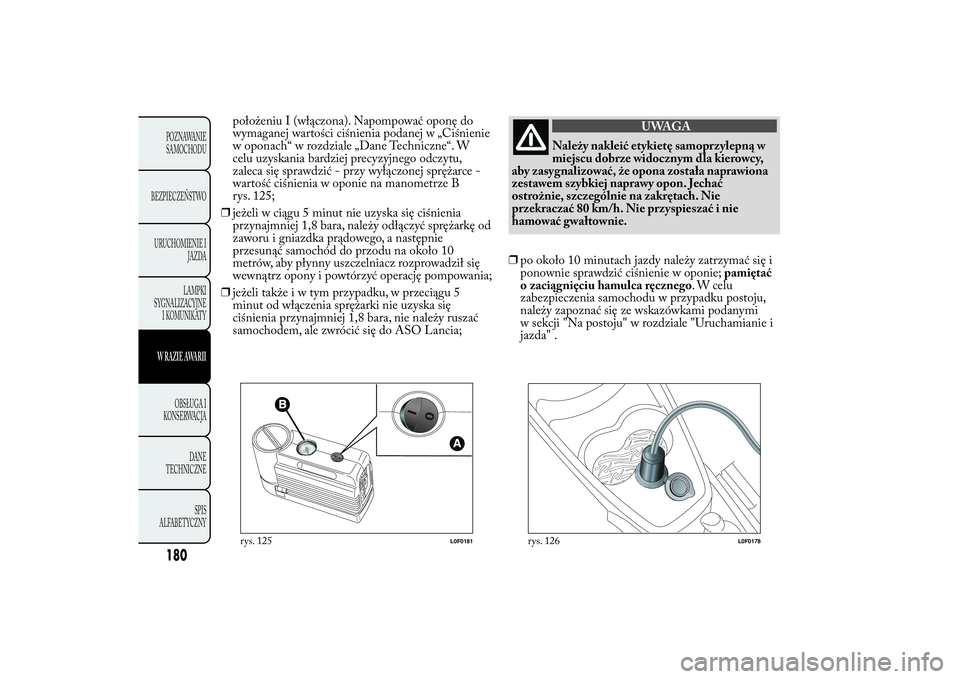

położeniu I (włączona). Napompować oponę do
wymaganej wartości ciśnienia podanej w „Ciśnienie
w oponach“ w rozdziale „Dane Techniczne“. W
celu uzyskania bardziej precyzyjnego odczytu,
zaleca się sprawdzić - przy wyłączonej sprężarce -
wartość ciśnienia w oponie na manometrze B
rys. 125;
❒jeżeli w ciągu 5 minut nie uzyska się ciśnienia
przynajmniej 1,8 bara, należy odłączyć sprężarkę od
zaworu i gniazdka prądowego, a następnie
przesunąć samochód do przodu na około 10
metrów, aby płynny uszczelniacz rozprowadził się
wewnątrz opony i powtórzyć operację pompowania;
❒jeżeli takżeiwtymprzypadku, w przeciągu 5
minut od włączenia sprężarki nie uzyska się
ciśnienia przynajmniej 1,8 bara, nie należy ruszać
samochodem, ale zwrócić się do ASO Lancia;
UWAGA
Należy nakleić etykietę samoprzylepną w
miejscu dobrze widocznym dla kierowcy,
aby zasygnalizować, że opona została naprawiona
zestawem szybkiej naprawy opon. Jechać
ostrożnie, szczególnie na zakrętach. Nie
przekraczać 80 km/h. Nie przyspieszać i nie
hamować gwałtownie.
❒po około 10 minutach jazdy należy zatrzymać się i
ponownie sprawdzić ciśnienie w oponie;pamiętać
o zaciągnięciu hamulca ręcznego. W celu
zabezpieczenia samochodu w przypadku postoju,
należy zapoznać się ze wskazówkami podanymi
w sekcji "Na postoju" w rozdziale "Uruchamianie i
jazda" .
rys. 125
L0F0181
rys. 126
L0F0178
180POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
Jeżeli ciśnienie spadnie poniżej 1,8 bara,
nie należy kontynuować jazdy: zestaw
szybkiej naprawy opon nie jest w stanie
zagwarantować prawidłowej szczelności,
ponieważ opona jest zbyt mocno uszkodzona.
Należy zwrócić się do ASO Lancia.
❒jeżeli natomiast zmierzone ciśnienie wynosi
przynajmniej 1,8 bara, należy przywrócić
prawidłowe ciśnienie (przy uruchomionym silniku i
zaciągniętym hamulcu ręcznym), ponownie ruszyć
samochodem i skierować się, prowadząc bardzo
ostrożnie, do najbliższej ASO Lancia;
UWAGA
Absolutnie konieczne jest
poinformowanie, że opona została
naprawiona przy użyciu zestawu szybkiej naprawy
opon. Folder należy przekazać osobie, która
będzie kleiła oponę naprawioną zestawem
szybkiej naprawy opon.
KONTROLA I UZUPEŁNIANIE CIŚNIENIA
Sprężarka może być używana również tylko do
kontrolowania i ewentualnego przywracania ciśnienia
w oponach. Rozłączyć szybkozłączkę A rys. 127 i
połączyć ją bezpośrednio z zaworem pompowania
opony.WYMIANA BUTLI
Należy wykonać, co następuje:
❒rozłączyć złączkę A rys. 128;
❒obrócić w lewo butlę do wymiany i wyciągnąć ją;
❒włożyć nową butlę i obrócić w prawo;
❒połączyć butlę z zaciskiem A i włożyć w
odpowiednie gniazdo przewód przeźroczysty B.
rys. 127
L0F0180
181POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

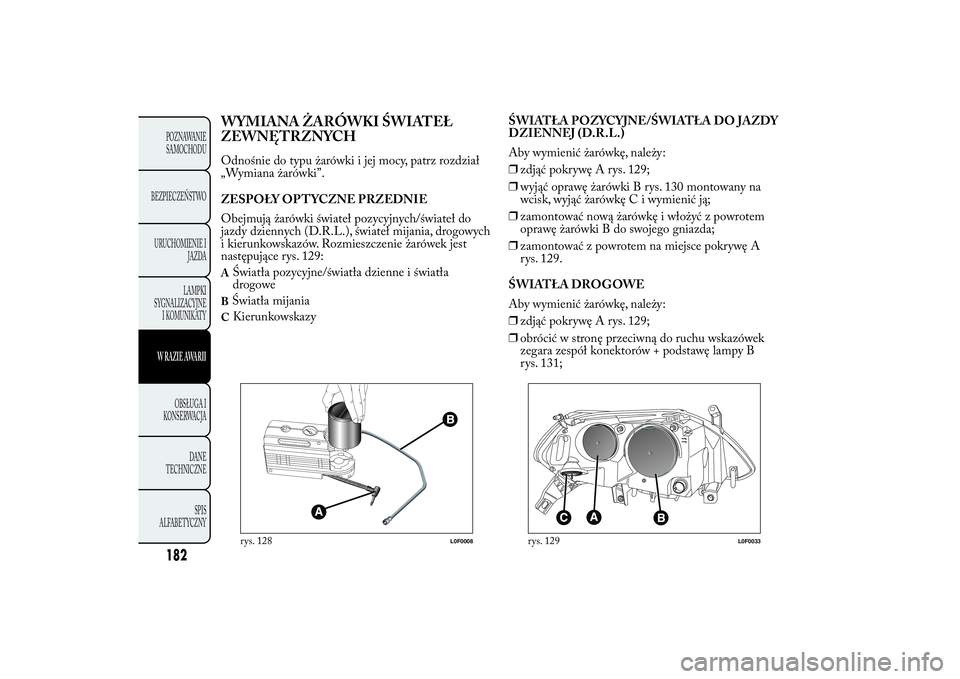

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCHOdnośnie do typu żarówki i jej mocy, patrz rozdział
„Wymiana żarówki”.
ZESPOŁY OPTYCZNE PRZEDNIE
Obejmują żarówki świateł pozycyjnych/świateł do
jazdy dziennych (D.R.L.), świateł mijania, drogowych
i kierunkowskazów. Rozmieszczenie żarówek jest
następujące rys. 129:A
Światła pozycyjne/światła dzienne i światła
drogowe
BŚwiatła mijaniaC
KierunkowskazyŚWIATŁA POZYCYJNE/ŚWIATŁA DO JAZDY
DZIENNEJ (D.R.L.)
Aby wymienić żarówkę, należy:
❒zdjąć pokrywę A rys. 129;
❒wyjąć oprawę żarówki B rys. 130 montowany na
wcisk, wyjąć żarówkęCiwymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
oprawę żarówki B do swojego gniazda;
❒zamontować z powrotem na miejsce pokrywę A
rys. 129.
ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
❒zdjąć pokrywę A rys. 129;
❒obrócić w stronę przeciwną do ruchu wskazówek
zegara zespół konektorów + podstawę lampy B
rys. 131;rys. 128
L0F0008
rys. 129
L0F0033
182POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

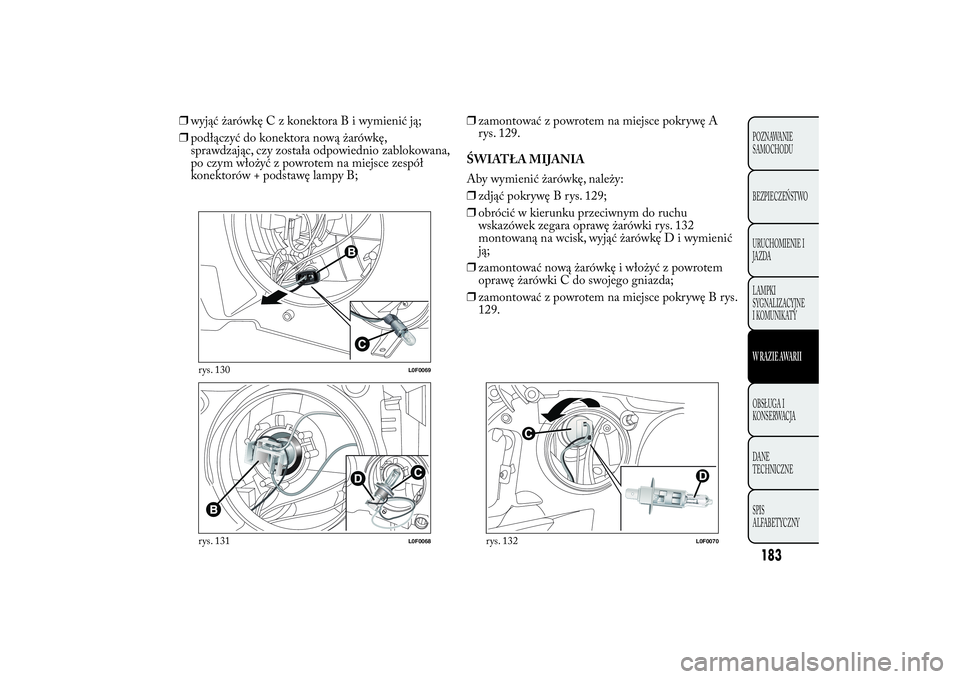

❒wyjąćżarówkęCzkonektoraBiwymienić ją;
❒podłączyć do konektora nową żarówkę,
sprawdzając, czy została odpowiednio zablokowana,
po czym włożyć z powrotem na miejsce zespół
konektorów + podstawę lampy B;❒zamontować z powrotem na miejsce pokrywę A
rys. 129.
ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
❒zdjąć pokrywę B rys. 129;
❒obrócić w kierunku przeciwnym do ruchu
wskazówek zegara oprawę żarówki rys. 132
montowaną na wcisk, wyjąć żarówkęDiwymienić
ją;
❒zamontować nową żarówkę i włożyć z powrotem
oprawę żarówki C do swojego gniazda;
❒zamontować z powrotem na miejsce pokrywę B rys.
129.
rys. 130
L0F0069
rys. 131
L0F0068
rys. 132
L0F0070
183POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

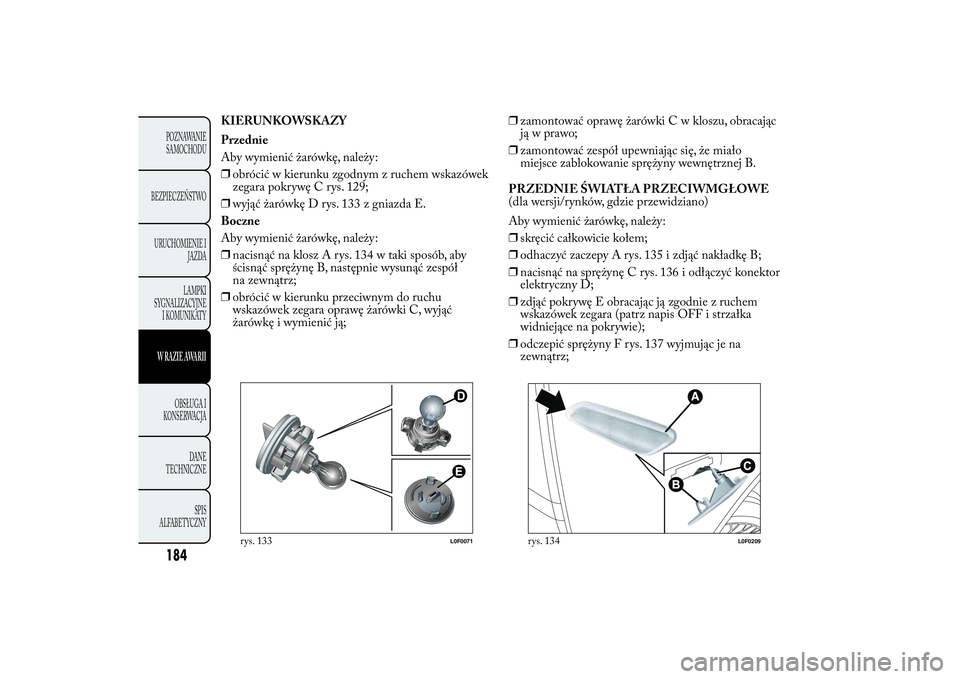

KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
❒obrócić w kierunku zgodnym z ruchem wskazówek
zegara pokrywę C rys. 129;
❒wyjąć żarówkę D rys. 133 z gniazda E.
Boczne
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz A rys. 134 w taki sposób, aby
ścisnąć sprężynę B, następnie wysunąć zespół
na zewnątrz;
❒obrócić w kierunku przeciwnym do ruchu
wskazówek zegara oprawę żarówki C, wyjąć
żarówkę i wymienić ją;❒zamontować oprawę żarówki C w kloszu, obracając
jąwprawo;
❒zamontować zespół upewniając się, że miało
miejsce zablokowanie sprężyny wewnętrznej B.
PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❒skręcić całkowicie kołem;
❒odhaczyć zaczepy A rys. 135 i zdjąć nakładkę B;
❒nacisnąć na sprężynę C rys. 136 i odłączyć konektor
elektryczny D;
❒zdjąć pokrywę E obracając ją zgodnie z ruchem
wskazówek zegara (patrz napis OFF i strzałka
widniejące na pokrywie);
❒odczepić sprężyny F rys. 137 wyjmując je na
zewnątrz;
rys. 133
L0F0071
rys. 134
L0F0209
184POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

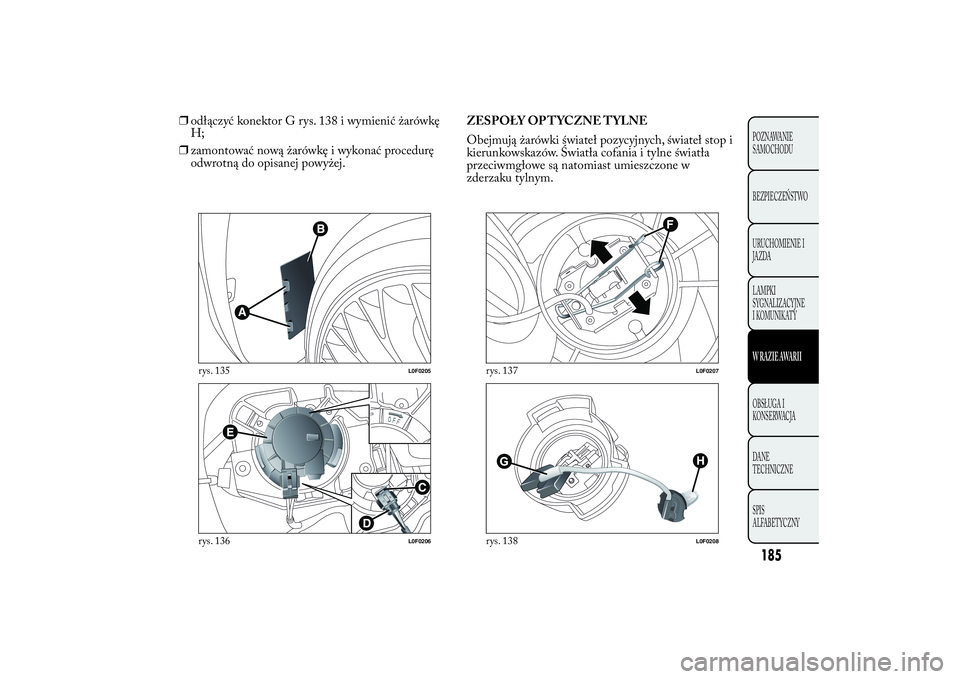

❒odłączyć konektor G rys. 138 i wymienić żarówkę
H;
❒zamontować nową żarówkę i wykonać procedurę
odwrotną do opisanej powyżej.ZESPOŁY OPTYCZNE TYLNE
Obejmują żarówki świateł pozycyjnych, świateł stop i
kierunkowskazów. Światła cofania i tylne światła
przeciwmgłowe są natomiast umieszczone w
zderzaku tylnym.
rys. 135
L0F0205
rys. 136
L0F0206
rys. 137
L0F0207
rys. 138
L0F0208
185POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

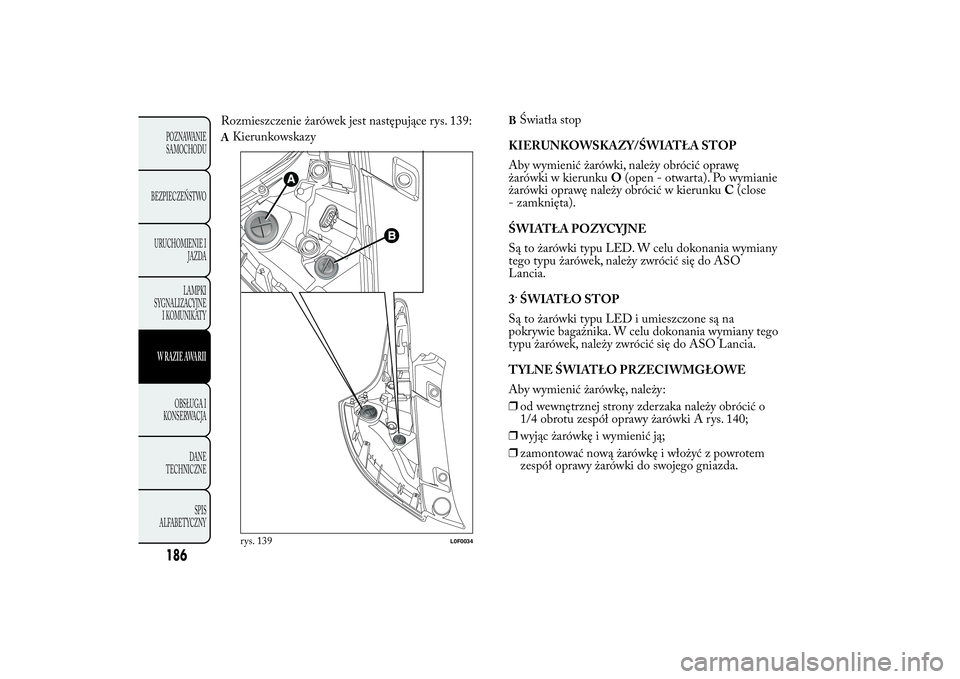

Rozmieszczenie żarówek jest następujące rys. 139:A
Kierunkowskazy
BŚwiatła stop
KIERUNKOWSKAZY/ŚWIATŁA STOP
Aby wymienić żarówki, należy obrócić oprawę
żarówki w kierunkuO(open - otwarta). Po wymianie
żarówki oprawę należy obrócić w kierunkuC(close
- zamknięta).
ŚWIATŁA POZYCYJNE
Są to żarówki typu LED. W celu dokonania wymiany
tego typu żarówek, należy zwrócić się do ASO
Lancia.
3.ŚWIATŁO STOP
Są to żarówki typu LED i umieszczone są na
pokrywie bagażnika. W celu dokonania wymiany tego
typu żarówek, należy zwrócić się do ASO Lancia.
TYLNE ŚWIATŁO PRZECIWMGŁOWE
Aby wymienić żarówkę, należy:
❒od wewnętrznej strony zderzaka należy obrócić o
1/4 obrotu zespół oprawy żarówki A rys. 140;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
zespół oprawy żarówki do swojego gniazda.
rys. 139
L0F0034
186POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

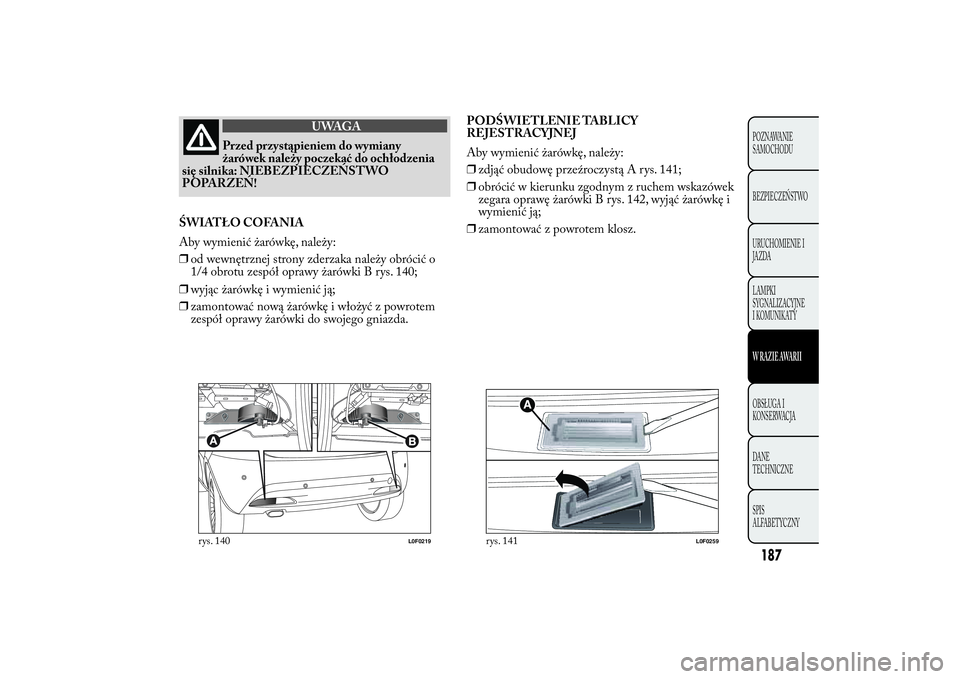

UWAGA
Przed przystąpieniem do wymiany
żarówek należy poczekać do ochłodzenia
się silnika: NIEBEZPIECZEŃSTWO
POPARZEŃ!
ŚWIATŁO COFANIA
Aby wymienić żarówkę, należy:
❒od wewnętrznej strony zderzaka należy obrócić o
1/4 obrotu zespół oprawy żarówki B rys. 140;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
zespół oprawy żarówki do swojego gniazda.PODŚWIETLENIE TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❒zdjąć obudowę przeźroczystą A rys. 141;
❒obrócić w kierunku zgodnym z ruchem wskazówek
zegara oprawę żarówki B rys. 142, wyjąć żarówkę i
wymienić ją;
❒zamontować z powrotem klosz.
rys. 140
L0F0219
rys. 141
L0F0259
187POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

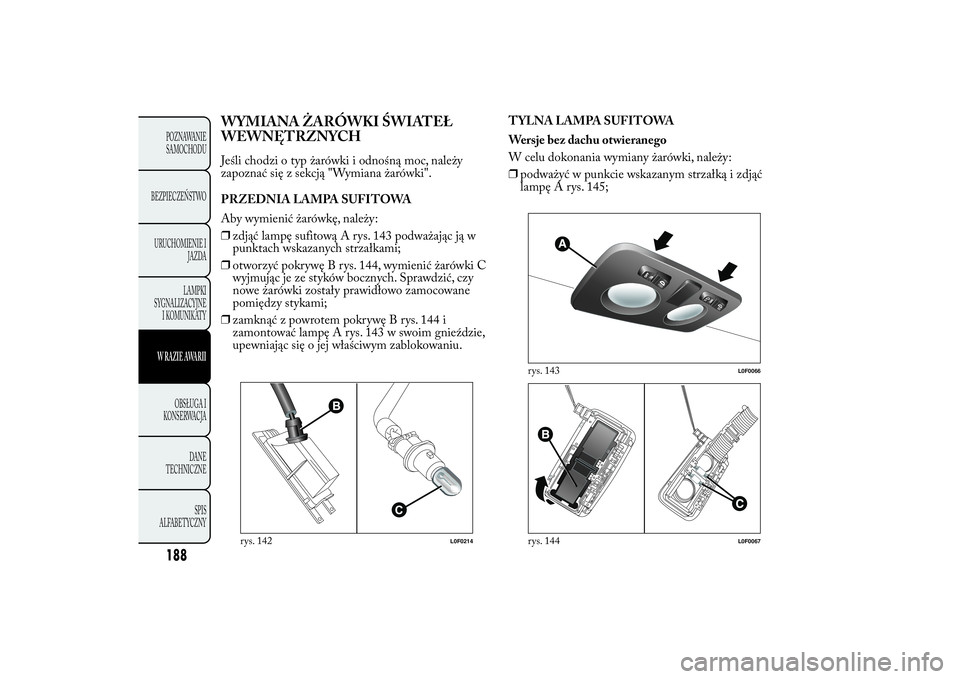

WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCHJeśli chodzi o typ żarówki i odnośną moc, należy
zapoznać się z sekcją "Wymiana żarówki".
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒zdjąć lampę sufitową A rys. 143 podważając ją w
punktach wskazanych strzałkami;
❒otworzyć pokrywę B rys. 144, wymienić żarówki C
wyjmując je ze styków bocznych. Sprawdzić, czy
nowe żarówki zostały prawidłowo zamocowane
pomiędzy stykami;
❒zamknąć z powrotem pokrywę B rys. 144 i
zamontować lampę A rys. 143 w swoim gnieździe,
upewniając się o jej właściwym zablokowaniu.TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
W celu dokonania wymiany żarówki, należy:
❒podważyć w punkcie wskazanym strzałką i zdjąć
lampę A rys. 145;
rys. 142
L0F0214
rys. 143
L0F0066
rys. 144
L0F0067
188POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
