Lancia Ypsilon 2012 Instrukcja obsługi (in Polish)

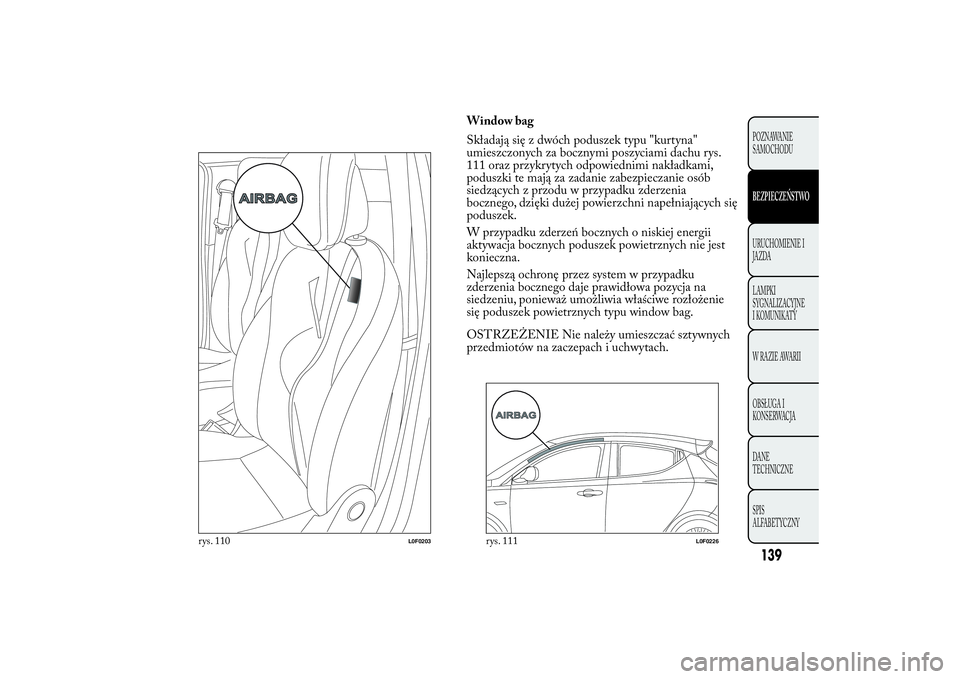

Window bag
Składają się z dwóch poduszek typu "kurtyna"
umieszczonych za bocznymi poszyciami dachu rys.
111 oraz przykrytych odpowiednimi nakładkami,
poduszki te mają za zadanie zabezpieczanie osób
siedzących z przodu w przypadku zderzenia
bocznego, dzięki dużej powierzchni napełniających się
poduszek.
W przypadku zderzeń bocznych o niskiej energii
aktywacja bocznych poduszek powietrznych nie jest
konieczna.
Najlepszą ochronę przez system w przypadku
zderzenia bocznego daje prawidłowa pozycja na
siedzeniu, ponieważ umożliwia właściwe rozłożenie
się poduszek powietrznych typu window bag.
OSTRZEŻENIE Nie należy umieszczać sztywnych
przedmiotów na zaczepach i uchwytach.
rys. 110
L0F0203
rys. 111
L0F0226
139POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

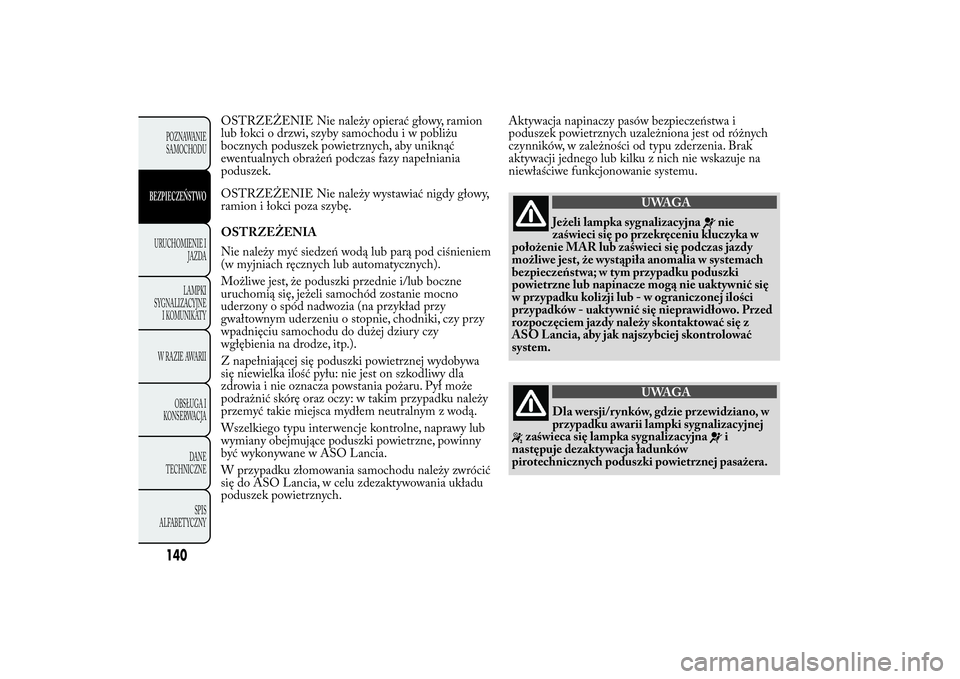

OSTRZEŻENIE Nie należy opierać głowy, ramion
lub łokci o drzwi, szyby samochodu i w pobliżu
bocznych poduszek powietrznych, aby uniknąć
ewentualnych obrażeń podczas fazy napełniania
poduszek.
OSTRZEŻENIE Nie należy wystawiać nigdy głowy,
ramion i łokci poza szybę.
OSTRZEŻENIA
Nie należy myć siedzeń wodą lub parą pod ciśnieniem
(w myjniach ręcznych lub automatycznych).
Możliwe jest, że poduszki przednie i/lub boczne
uruchomią się, jeżeli samochód zostanie mocno
uderzony o spód nadwozia (na przykład przy
gwałtownym uderzeniu o stopnie, chodniki, czy przy
wpadnięciu samochodu do dużej dziury czy
wgłębienia na drodze, itp.).
Z napełniającej się poduszki powietrznej wydobywa
się niewielka ilość pyłu: nie jest on szkodliwy dla
zdrowia i nie oznacza powstania pożaru. Pył może
podrażnić skórę oraz oczy: w takim przypadku należy
przemyć takie miejsca mydłem neutralnym z wodą.
Wszelkiego typu interwencje kontrolne, naprawy lub
wymiany obejmujące poduszki powietrzne, powinny
być wykonywane w ASO Lancia.
W przypadku złomowania samochodu należy zwrócić
się do ASO Lancia, w celu zdezaktywowania układu
poduszek powietrznych.Aktywacja napinaczy pasów bezpieczeństwa i
poduszek powietrznych uzależniona jest od różnych
czynników, w zależności od typu zderzenia. Brak
aktywacji jednego lub kilku z nich nie wskazuje na
niewłaściwe funkcjonowanie systemu.
UWAGA
Jeżeli lampka sygnalizacyjna
nie
zaświeci się po przekręceniu kluczyka w
położenie MAR lub zaświeci się podczas jazdy
możliwe jest, że wystąpiła anomalia w systemach
bezpieczeństwa; w tym przypadku poduszki
powietrzne lub napinacze mogą nie uaktywnić się
w przypadku kolizji lub-wograniczonej ilości
przypadków - uaktywnić się nieprawidłowo. Przed
rozpoczęciem jazdy należy skontaktować się z
ASO Lancia, aby jak najszybciej skontrolować
system.
UWAGA
Dla wersji/rynków, gdzie przewidziano, w
przypadku awarii lampki sygnalizacyjnej
zaświeca się lampka sygnalizacyjna
i
następuje dezaktywacja ładunków
pirotechnicznych poduszki powietrznej pasażera.
140POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

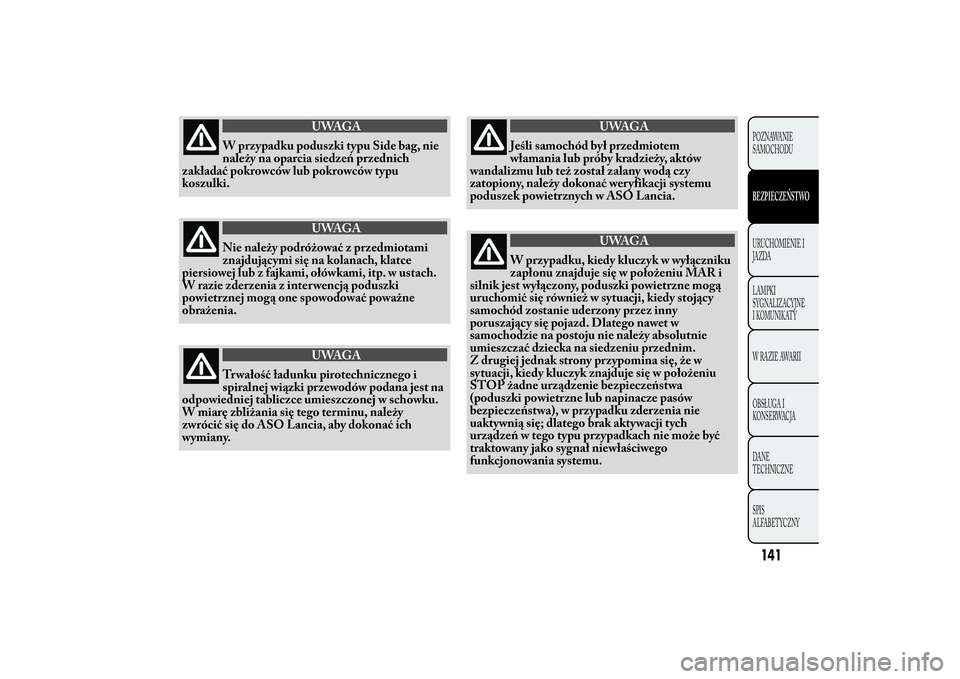

UWAGA
W przypadku poduszki typu Side bag, nie
należy na oparcia siedzeń przednich
zakładać pokrowców lub pokrowców typu
koszulki.
UWAGA
Nie należy podróżować z przedmiotami
znajdującymi się na kolanach, klatce
piersiowej lub z fajkami, ołówkami, itp. w ustach.
W razie zderzenia z inter wencją poduszki
powietrznej mogą one spowodować poważne
obrażenia.
UWAGA
Tr wałość ładunku pirotechnicznego i
spiralnej wiązki przewodów podana jest na
odpowiedniej tabliczce umieszczonej w schowku.
W miarę zbliżania się tego terminu, należy
zwrócić się do ASO Lancia, aby dokonać ich
wymiany.
UWAGA
Jeśli samochód był przedmiotem
włamania lub próby kradzieży, aktów
wandalizmu lub też został zalany wodą czy
zatopiony, należy dokonać wer yfikacji systemu
poduszek powietrznych w ASO Lancia.
UWAGA
W przypadku, kiedy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR i
silnik jest wyłączony, poduszki powietrzne mogą
uruchomić się również w sytuacji, kiedy stojący
samochód zostanie uderzony przez inny
poruszający się pojazd. Dlatego nawet w
samochodzie na postoju nie należy absolutnie
umieszczać dziecka na siedzeniu przednim.
Z drugiej jednak strony przypomina się, że w
sytuacji, kiedy kluczyk znajduje się w położeniu
STOP żadne urządzenie bezpieczeństwa
(poduszki powietrzne lub napinacze pasów
bezpieczeństwa), w przypadku zderzenia nie
uaktywnią się; dlatego brak aktywacji tych
urządzeń w tego typu przypadkach nie może być
traktowany jako sygnał niewłaściwego
funkcjonowania systemu.
141POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

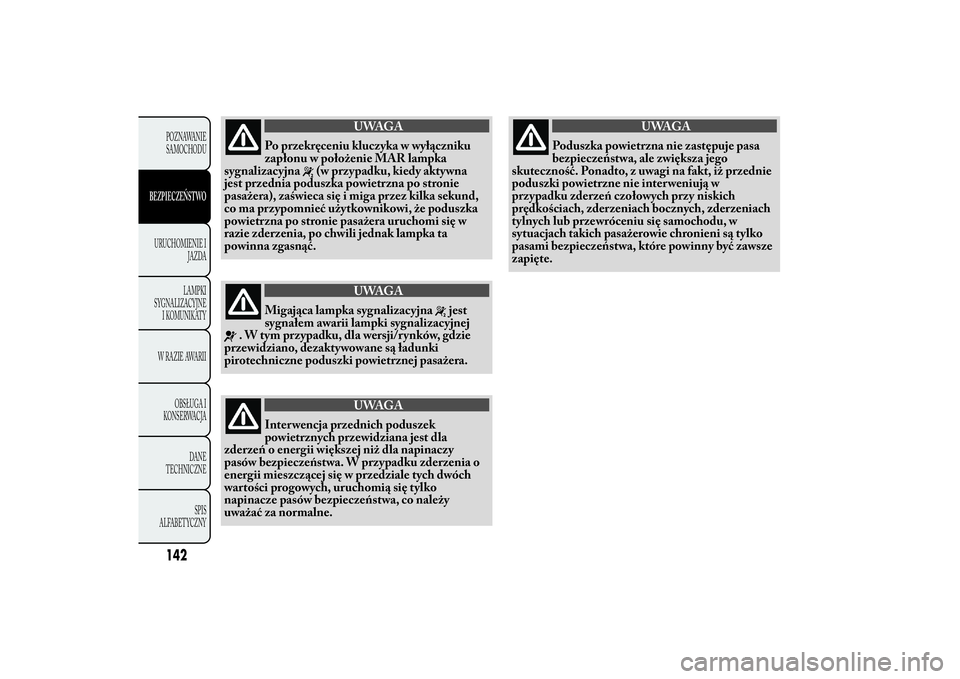

UWAGA
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR lampka
sygnalizacyjna
(w przypadku, kiedy aktywna
jest przednia poduszka powietrzna po stronie
pasażera), zaświeca się i miga przez kilka sekund,
co ma przypomnieć użytkownikowi, że poduszka
powietrzna po stronie pasażera uruchomi się w
razie zderzenia, po chwili jednak lampka ta
powinna zgasnąć.
UWAGA
Migająca lampka sygnalizacyjna
jest
sygnałem awarii lampki sygnalizacyjnej
. W tym przypadku, dla wersji/rynków, gdzie
przewidziano, dezaktywowane są ładunki
pirotechniczne poduszki powietrznej pasażera.
UWAGA
Inter wencja przednich poduszek
powietrznych przewidziana jest dla
zderzeń o energii większej niż dla napinaczy
pasów bezpieczeństwa. W przypadku zderzenia o
energii mieszczącej się w przedziale tych dwóch
wartości progowych, uruchomią się tylko
napinacze pasów bezpieczeństwa, co należy
uważać za normalne.
UWAGA
Poduszka powietrzna nie zastępuje pasa
bezpieczeństwa, ale zwiększa jego
skuteczność. Ponadto, z uwagi na fakt, iż przednie
poduszki powietrzne nie inter weniują w
przypadku zderzeń czołowych przy niskich
prędkościach, zderzeniach bocznych, zderzeniach
tylnych lub przewróceniu się samochodu, w
sytuacjach takich pasażerowie chronieni są tylko
pasami bezpieczeństwa, które powinny być zawsze
zapięte.
142POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

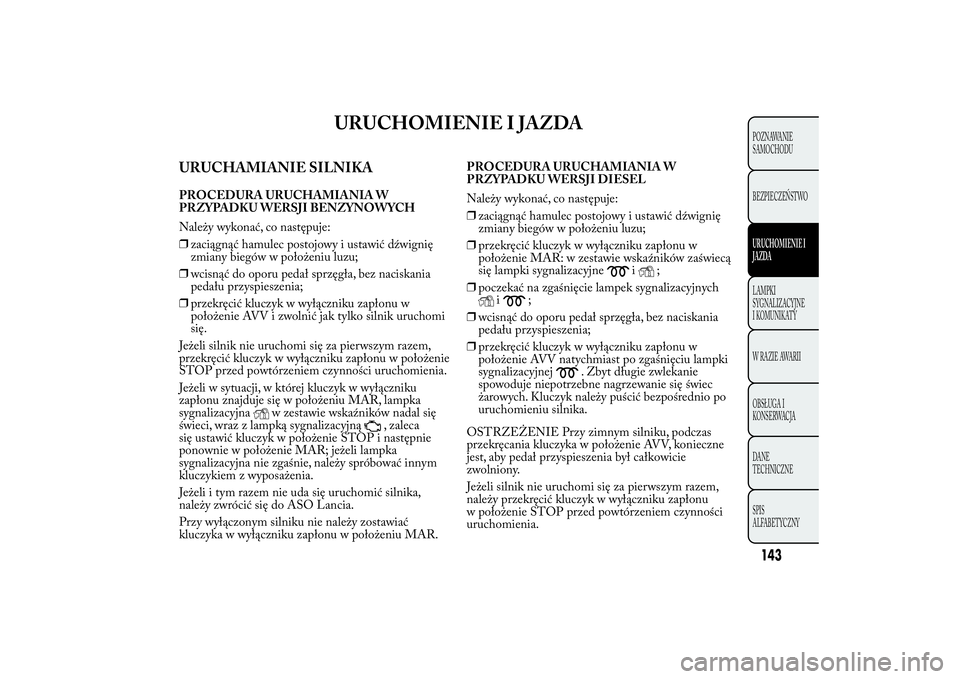

URUCHOMIENIE I JAZDA
URUCHAMIANIE SILNIKAPROCEDURA URUCHAMIANIA W
PRZYPADKU WERSJI BENZYNOWYCH
Należy wykonać, co następuje:
❒zaciągnąć hamulec postojowy i ustawić dźwignię
zmiany biegów w położeniu luzu;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania
pedału przyspieszenia;
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie AVV i zwolnić jak tylko silnik uruchomi
się.
Jeżeli silnik nie uruchomi się za pierwszym razem,
przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP przed powtórzeniem czynności uruchomienia.
Jeżeli w sytuacji, w której kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR, lampka
sygnalizacyjna
w zestawie wskaźników nadal się
świeci, wraz z lampką sygnalizacyjną
, zaleca
się ustawić kluczyk w położenie STOP i następnie
ponownie w położenie MAR; jeżeli lampka
sygnalizacyjna nie zgaśnie, należy spróbować innym
kluczykiem z wyposażenia.
Jeżeli i tym razem nie uda się uruchomić silnika,
należy zwrócić się do ASO Lancia.
Przy wyłączonym silniku nie należy zostawiać
kluczyka w wyłączniku zapłonu w położeniu MAR.PROCEDURA URUCHAMIANIA W
PRZYPADKU WERSJI DIESEL
Należy wykonać, co następuje:
❒zaciągnąć hamulec postojowy i ustawić dźwignię
zmiany biegów w położeniu luzu;
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie MAR: w zestawie wskaźników zaświecą
się lampki sygnalizacyjne
i
;
❒poczekać na zgaśnięcie lampek sygnalizacyjnych
i
;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania
pedału przyspieszenia;
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie AVV natychmiast po zgaśnięciu lampki
sygnalizacyjnej
. Zbyt długie zwlekanie
spowoduje niepotrzebne nagrzewanie się świec
żarowych. Kluczyk należy puścić bezpośrednio po
uruchomieniu silnika.
OSTRZEŻENIE Przy zimnym silniku, podczas
przekręcania kluczyka w położenie AVV, konieczne
jest, aby pedał przyspieszenia był całkowicie
zwolniony.
Jeżeli silnik nie uruchomi się za pierwszym razem,
należy przekręcić kluczyk w wyłączniku zapłonu
w położenie STOP przed powtórzeniem czynności
uruchomienia.
143POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDALAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

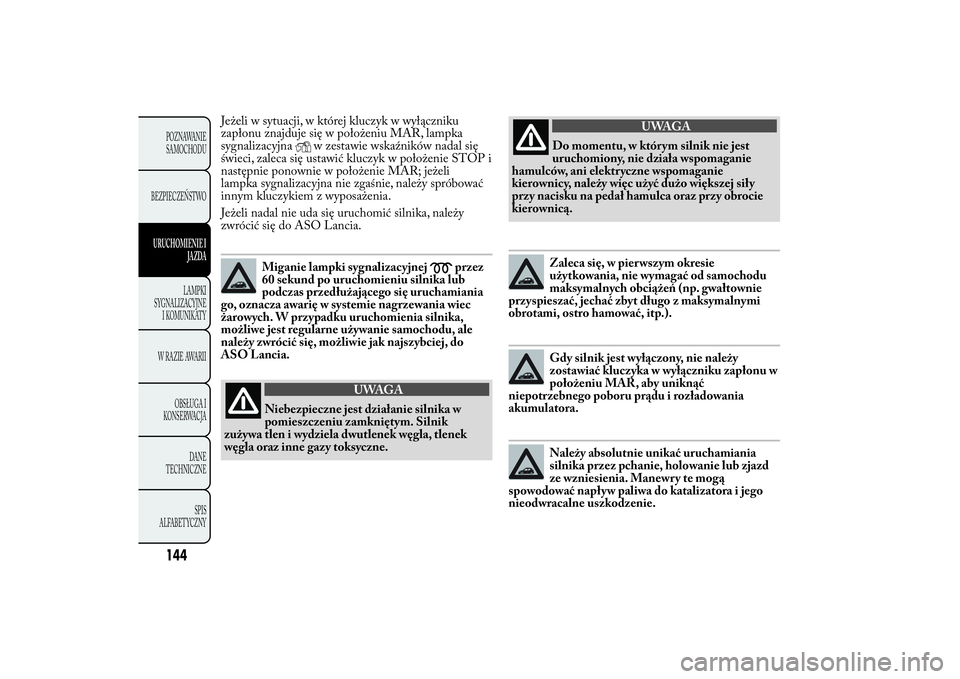

Jeżeli w sytuacji, w której kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR, lampka
sygnalizacyjna
w zestawie wskaźników nadal się
świeci, zaleca się ustawić kluczyk w położenie STOP i
następnie ponownie w położenie MAR; jeżeli
lampka sygnalizacyjna nie zgaśnie, należy spróbować
innym kluczykiem z wyposażenia.
Jeżeli nadal nie uda się uruchomić silnika, należy
zwrócić się do ASO Lancia.
Miganie lampki sygnalizacyjnej
przez
60 sekund po uruchomieniu silnika lub
podczas przedłużającego się uruchamiania
go, oznacza awarię w systemie nagrzewania wiec
żarowych. W przypadku uruchomienia silnika,
możliwe jest regularne używanie samochodu, ale
należy zwrócić się, możliwie jak najszybciej, do
ASO Lancia.
UWAGA
Niebezpieczne jest działanie silnika w
pomieszczeniu zamkniętym. Silnik
zużywa tlen i wydziela dwutlenek węgla, tlenek
węgla oraz inne gazy toksyczne.
UWAGA
Do momentu, w którym silnik nie jest
uruchomiony, nie działa wspomaganie
hamulców, ani elektryczne wspomaganie
kierownicy, należy więc użyć dużo większej siły
przy nacisku na pedał hamulca oraz przy obrocie
kierownicą.Zaleca się, w pier wszym okresie
użytkowania, nie wymagać od samochodu
maksymalnych obciążeń (np. gwałtownie
przyspieszać, jechać zbyt długo z maksymalnymi
obrotami, ostro hamować, itp.).Gdy silnik jest wyłączony, nie należy
zostawiać kluczyka w wyłączniku zapłonu w
położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu i rozładowania
akumulatora.Należy absolutnie unikać uruchamiania
silnika przez pchanie, holowanie lub zjazd
ze wzniesienia. Manewry te mogą
spowodować napływ paliwa do katalizatora i jego
nieodwracalne uszkodzenie.
144POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

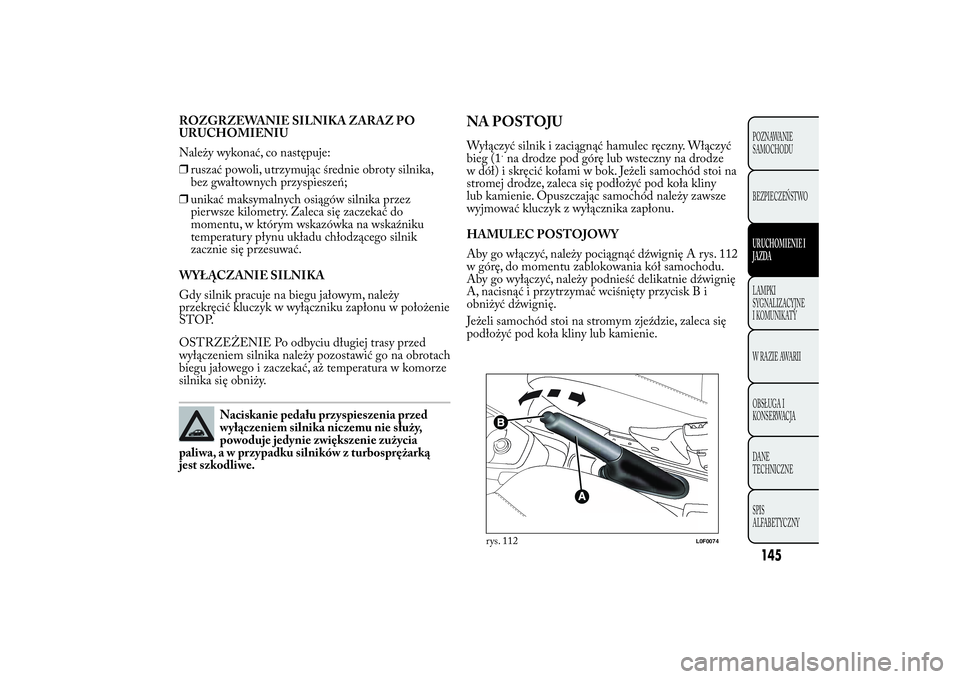

ROZGRZEWANIE SILNIKA ZARAZ PO
URUCHOMIENIU
Należy wykonać, co następuje:
❒ruszać powoli, utrzymując średnie obroty silnika,
bez gwałtownych przyspieszeń;
❒unikać maksymalnych osiągów silnika przez
pierwsze kilometry. Zaleca się zaczekać do
momentu, w którym wskazówka na wskaźniku
temperatury płynu układu chłodzącego silnik
zacznie się przesuwać.
WYŁĄCZANIE SILNIKA
Gdy silnik pracuje na biegu jałowym, należy
przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP.
OSTRZEŻENIE Po odbyciu długiej trasy przed
wyłączeniem silnika należy pozostawić go na obrotach
biegu jałowego i zaczekać, aż temperatura w komorze
silnika się obniży.
Naciskanie pedału przyspieszenia przed
wyłączeniem silnika niczemu nie służy,
powoduje jedynie zwiększenie zużycia
paliwa, a w przypadku silników z turbosprężarką
jest szkodliwe.
NA POSTOJUWyłączyć silnik i zaciągnąć hamulec ręczny. Włączyć
bieg (1
.na drodze pod górę lub wsteczny na drodze
w dół) i skręcić kołami w bok. Jeżeli samochód stoi na
stromej drodze, zaleca się podłożyć pod koła kliny
lub kamienie. Opuszczając samochód należy zawsze
wyjmować kluczyk z wyłącznika zapłonu.
HAMULEC POSTOJOWY
Aby go włączyć, należy pociągnąć dźwignię A rys. 112
w górę, do momentu zablokowania kół samochodu.
Aby go wyłączyć, należy podnieść delikatnie dźwignię
A, nacisnąć i przytrzymać wciśnięty przycisk B i
obniżyć dźwignię.
Jeżeli samochód stoi na stromym zjeździe, zaleca się
podłożyć pod koła kliny lub kamienie.
rys. 112
L0F0074
145POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDALAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

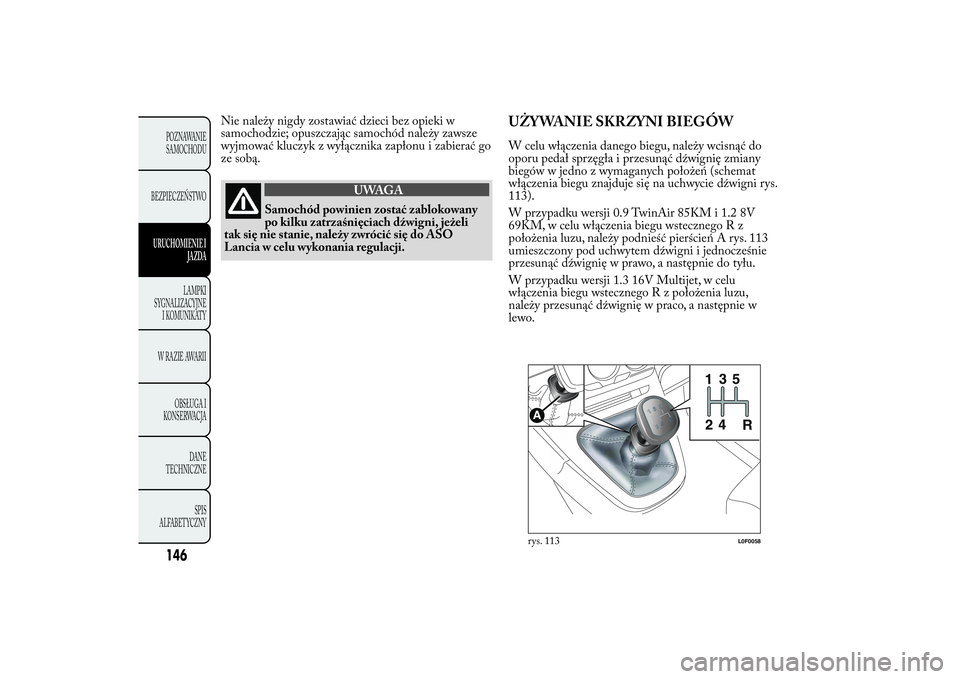

Nie należy nigdy zostawiać dzieci bez opieki w
samochodzie; opuszczając samochód należy zawsze
wyjmować kluczyk z wyłącznika zapłonu i zabierać go
ze sobą.
UWAGA
Samochód powinien zostać zablokowany
po kilku zatrzaśnięciach dźwigni, jeżeli
tak się nie stanie, należy zwrócić się do ASO
Lancia w celu wykonania regulacji.
UŻYWANIE SKRZYNI BIEGÓWW celu włączenia danego biegu, należy wcisnąć do
oporu pedał sprzęgła i przesunąć dźwignię zmiany
biegów w jedno z wymaganych położeń (schemat
włączenia biegu znajduje się na uchwycie dźwigni rys.
113).
W przypadku wersji 0.9 TwinAir 85KM i 1.2 8V
69KM, w celu włączenia biegu wstecznego R z
położenia luzu, należy podnieść pierścień A rys. 113
umieszczony pod uchwytem dźwigni i jednocześnie
przesunąć dźwignię w prawo, a następnie do tyłu.
W przypadku wersji 1.3 16V Multijet, w celu
włączenia biegu wstecznego R z położenia luzu,
należy przesunąć dźwignię w praco, a następnie w
lewo.
rys. 113
L0F0058
146POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

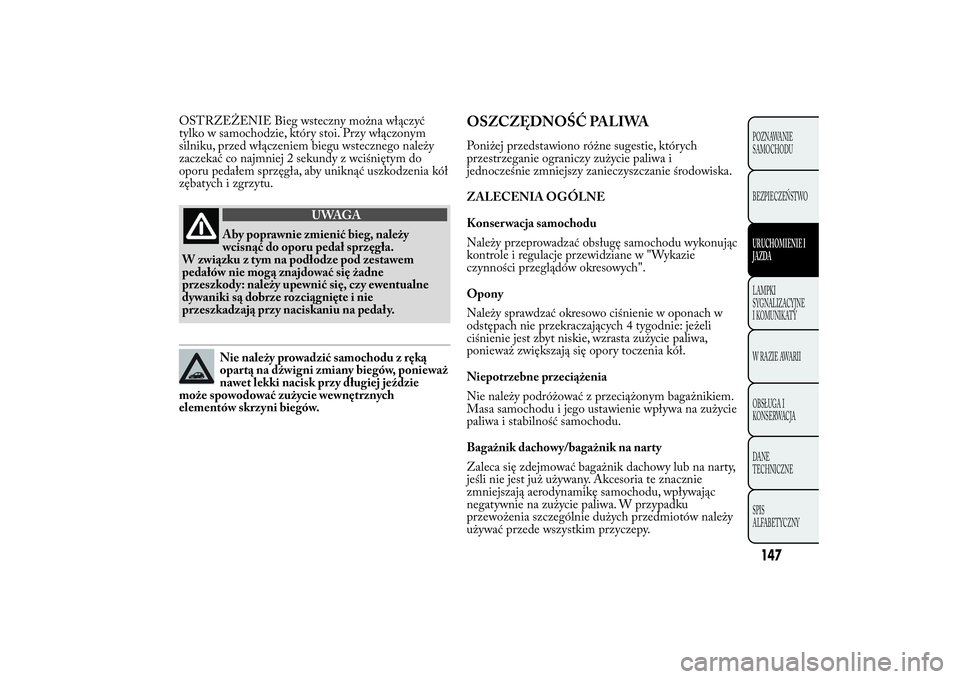

OSTRZEŻENIE Bieg wsteczny można włączyć
tylko w samochodzie, który stoi. Przy włączonym
silniku, przed włączeniem biegu wstecznego należy
zaczekać co najmniej 2 sekundy z wciśniętym do
oporu pedałem sprzęgła, aby uniknąć uszkodzenia kół
zębatych i zgrzytu.
UWAGA
Aby poprawnie zmienić bieg, należy
wcisnąć do oporu pedał sprzęgła.
W związku z tym na podłodze pod zestawem
pedałów nie mogą znajdować się żadne
przeszkody: należy upewnić się, czy ewentualne
dywaniki są dobrze rozciągnięte i nie
przeszkadzają przy naciskaniu na pedał y.Nie należy prowadzić samochodu z ręką
opartą na dźwigni zmiany biegów, ponieważ
nawet lekki nacisk przy długiej jeździe
może spowodować zużycie wewnętrznych
elementów skrzyni biegów.
OSZCZĘDNOŚĆ PALIWAPoniżej przedstawiono różne sugestie, których
przestrzeganie ograniczy zużycie paliwa i
jednocześnie zmniejszy zanieczyszczanie środowiska.
ZALECENIA OGÓLNE
Konser wacja samochodu
Należy przeprowadzać obsługę samochodu wykonując
kontrole i regulacje przewidziane w "Wykazie
czynności przeglądów okresowych".
Opony
Należy sprawdzać okresowo ciśnienie w oponach w
odstępach nie przekraczających 4 tygodnie: jeżeli
ciśnienie jest zbyt niskie, wzrasta zużycie paliwa,
ponieważ zwiększają się opory toczenia kół.
Niepotrzebne przeciążenia
Nie należy podróżować z przeciążonym bagażnikiem.
Masa samochodu i jego ustawienie wpływa na zużycie
paliwa i stabilność samochodu.
Bagażnik dachowy/bagażnik na narty
Zaleca się zdejmować bagażnik dachowy lub na narty,
jeśli nie jest już używany. Akcesoria te znacznie
zmniejszają aerodynamikę samochodu, wpływając
negatywnie na zużycie paliwa. W przypadku
przewożenia szczególnie dużych przedmiotów należy
używać przede wszystkim przyczepy.
147POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDALAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

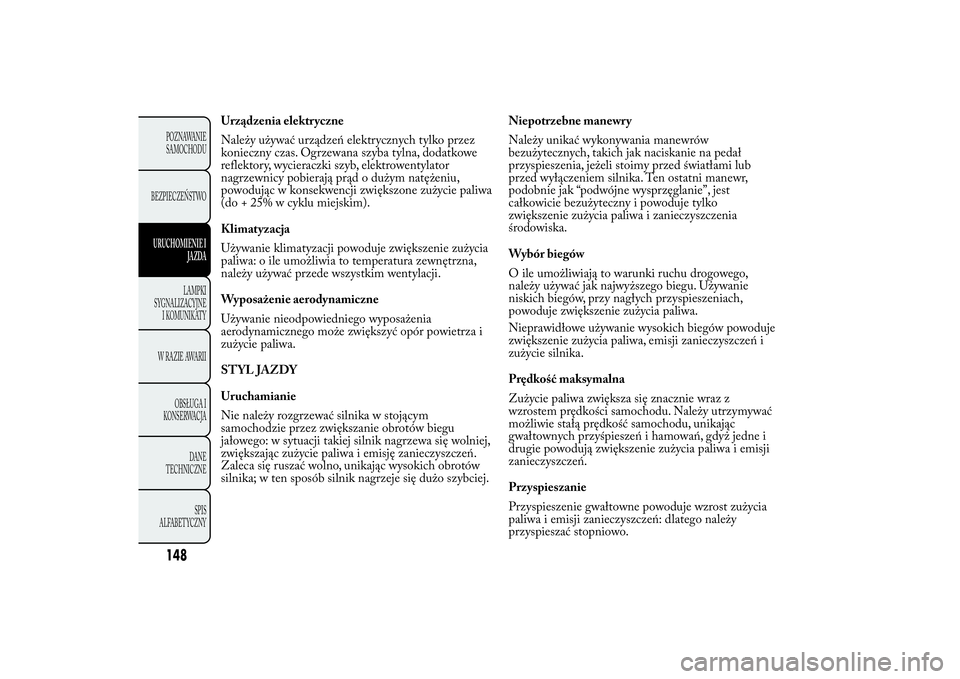

Urządzenia elektryczne
Należy używać urządzeń elektrycznych tylko przez
konieczny czas. Ogrzewana szyba tylna, dodatkowe
reflektory, wycieraczki szyb, elektrowentylator
nagrzewnicy pobierają prąd o dużym natężeniu,
powodując w konsekwencji zwiększone zużycie paliwa
(do + 25% w cyklu miejskim).
Klimatyzacja
Używanie klimatyzacji powoduje zwiększenie zużycia
paliwa: o ile umożliwia to temperatura zewnętrzna,
należy używać przede wszystkim wentylacji.
Wyposażenie aerodynamiczne
Używanie nieodpowiedniego wyposażenia
aerodynamicznego może zwiększyć opór powietrza i
zużycie paliwa.
ST YL JAZDY
Uruchamianie
Nie należy rozgrzewać silnika w stojącym
samochodzie przez zwiększanie obrotów biegu
jałowego: w sytuacji takiej silnik nagrzewa się wolniej,
zwiększając zużycie paliwa i emisję zanieczyszczeń.
Zaleca się ruszać wolno, unikając wysokich obrotów
silnika; w ten sposób silnik nagrzeje się dużo szybciej.Niepotrzebne manewry
Należy unikać wykonywania manewrów
bezużytecznych, takich jak naciskanie na pedał
przyspieszenia, jeżeli stoimy przed światłami lub
przed wyłączeniem silnika. Ten ostatni manewr,
podobnie jak “podwójne wysprzęglanie”, jest
całkowicie bezużyteczny i powoduje tylko
zwiększenie zużycia paliwa i zanieczyszczenia
środowiska.
Wybór biegów
O ile umożliwiają to warunki ruchu drogowego,
należy używać jak najwyższego biegu. Używanie
niskich biegów, przy nagłych przyspieszeniach,
powoduje zwiększenie zużycia paliwa.
Nieprawidłowe używanie wysokich biegów powoduje
zwiększenie zużycia paliwa, emisji zanieczyszczeń i
zużycie silnika.
Prędkość maksymalna
Zużycie paliwa zwiększa się znacznie wraz z
wzrostem prędkości samochodu. Należy utrzymywać
możliwie stałą prędkość samochodu, unikając
gwałtownych przyśpieszeń i hamowań, gdyż jedne i
drugie powodują zwiększenie zużycia paliwa i emisji
zanieczyszczeń.
Przyspieszanie
Przyspieszenie gwałtowne powoduje wzrost zużycia
paliwa i emisji zanieczyszczeń: dlatego należy
przyspieszać stopniowo.
148POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
