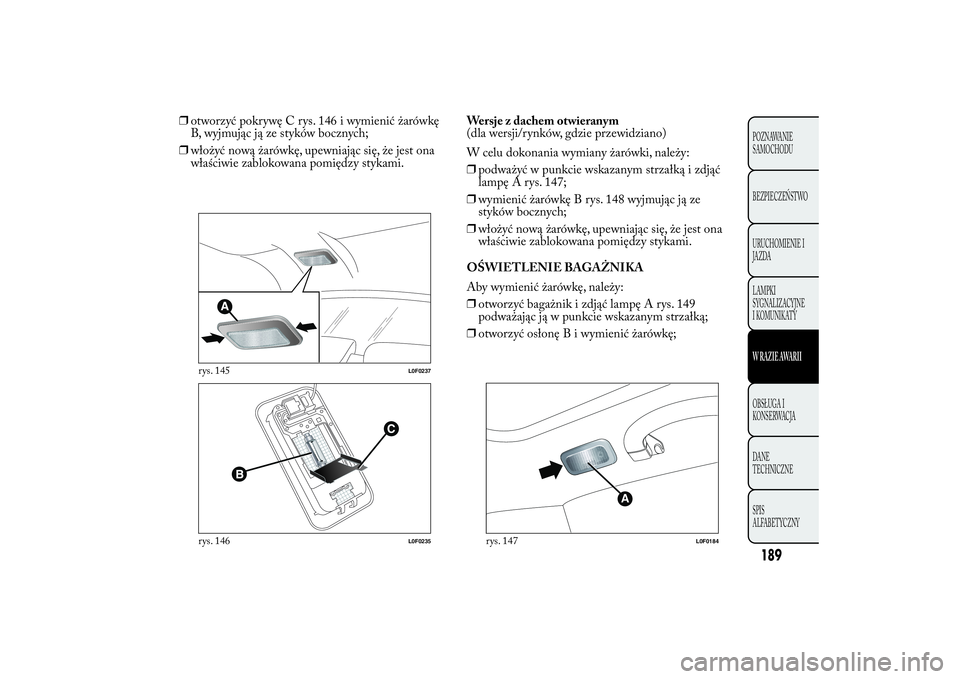

❒otworzyć pokrywę C rys. 146 i wymienić żarówkę
B, wyjmując ją ze styków bocznych;
❒włożyć nową żarówkę, upewniając się, że jest ona
właściwie zablokowana pomiędzy stykami.Wersje z dachem otwieranym
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki, należy:
❒podważyć w punkcie wskazanym strzałką i zdjąć
lampę A rys. 147;
❒wymienić żarówkę B rys. 148 wyjmując ją ze
styków bocznych;
❒włożyć nową żarówkę, upewniając się, że jest ona
właściwie zablokowana pomiędzy stykami.
OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 149
podważając ją w punkcie wskazanym strzałką;
❒otworzyć osłonęBiwymienić żarówkę;
rys. 145
L0F0237
rys. 146
L0F0235
A
rys. 147
L0F0184
189POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do momentu usłyszenia

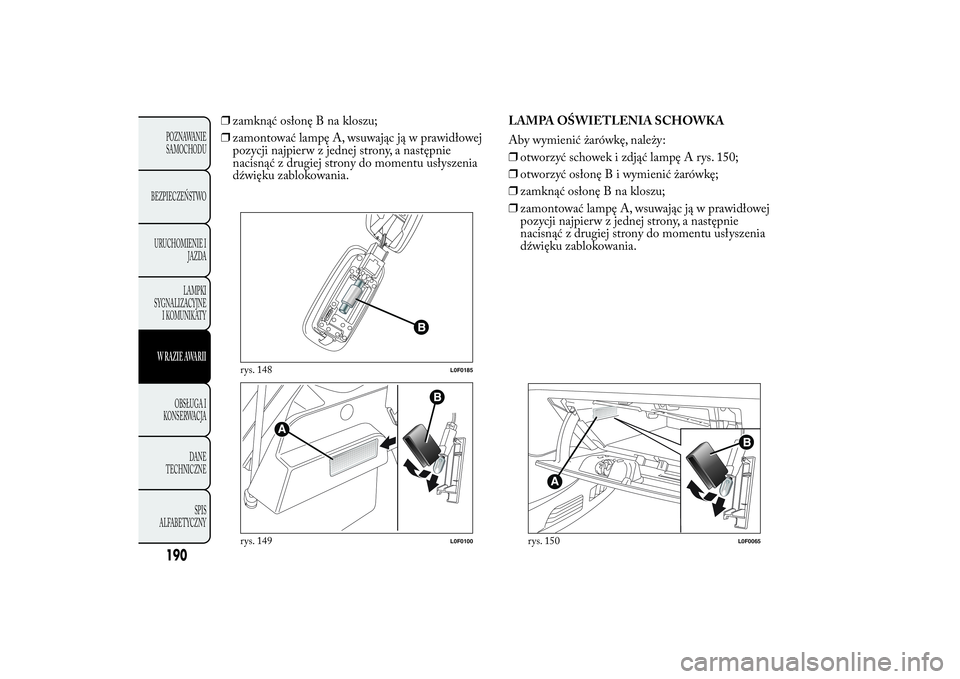

dźwięku zablokowania.LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę, należy:
❒otworzyć schowek i zdjąć lampę A rys. 150;
❒otworzyć osłonęBiwymienić żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do momentu usłyszenia
dźwięku zablokowania.
rys. 148
L0F0185
rys. 149
L0F0100
rys. 150
L0F0065
190POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

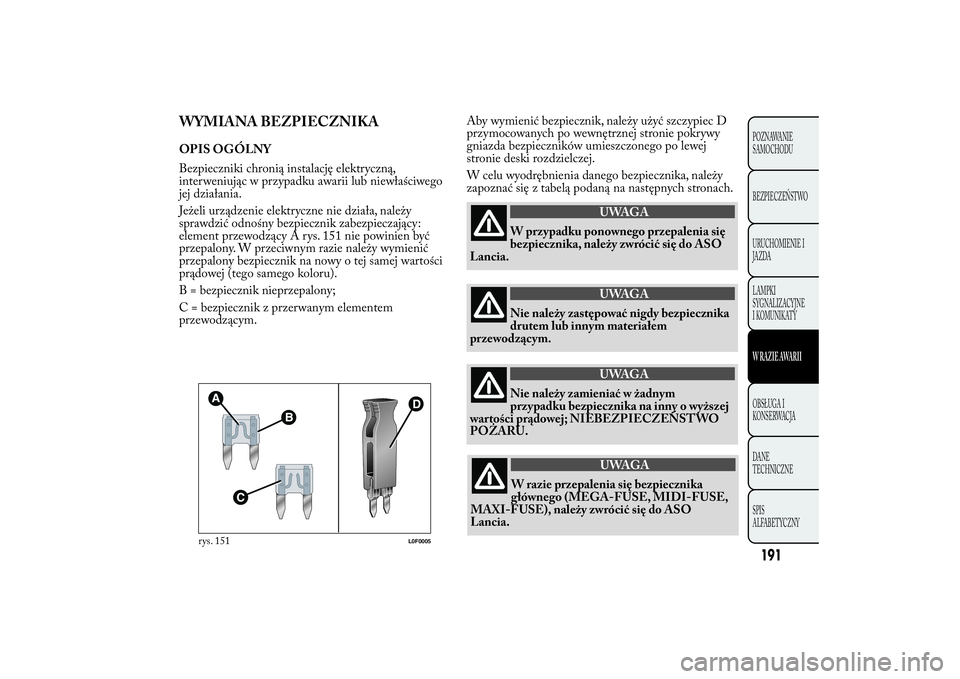

WYMIANA BEZPIECZNIKAOPIS OGÓLNY
Bezpieczniki chronią instalację elektryczną,
interweniując w przypadku awarii lub niewłaściwego
jej działania.
Jeżeli urządzenie elektryczne nie działa, należy
sprawdzić odnośny bezpiecznik zabezpieczający:
element przewodzący A rys. 151 nie powinien być
przepalony. W przeciwnym razie należy wymienić
przepalony bezpiecznik na nowy o tej samej wartości
prądowej (tego samego koloru).
B = bezpiecznik nieprzepalony;
C = bezpiecznik z przerwanym elementem
przewodzącym.Aby wymienić bezpiecznik, należy użyć szczypiec D
przymocowanych po wewnętrznej stronie pokrywy
gniazda bezpieczników umieszczonego po lewej
stronie deski rozdzielczej.
W celu wyodrębnienia danego bezpiecznika, należy
zapoznać się z tabelą podaną na następnych stronach.
UWAGA
W przypadku ponownego przepalenia się
bezpiecznika, należy zwrócić się do ASO
Lancia.
UWAGA
Nie należy zastępować nigdy bezpiecznika
drutem lub innym materiałem
przewodzącym.
UWAGA
Nie należy zamieniać w żadnym
przypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU.
rys. 151
L0F0005
191POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
UWAGA
W razie przepalenia się bezpiecznika
głównego (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), należy zwrócić się do ASO
Lancia.

UWAGA
Przed wymianą bezpiecznika należy
upewnić się, czy kluczyk wyjęty jest z
wyłącznika zapłonu i czy zgaszone są i/lub
wyłączone wszystkie odbiorniki elektryczne.
UWAGA
Jeżeli inter weniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa
(system poduszek powietrznych, system
hamulcowy), systemy zespołu napędowego
(system silnika, system skrzyni biegów) lub system
układu kierowniczego, należy zwrócić się do
ASO Lancia.

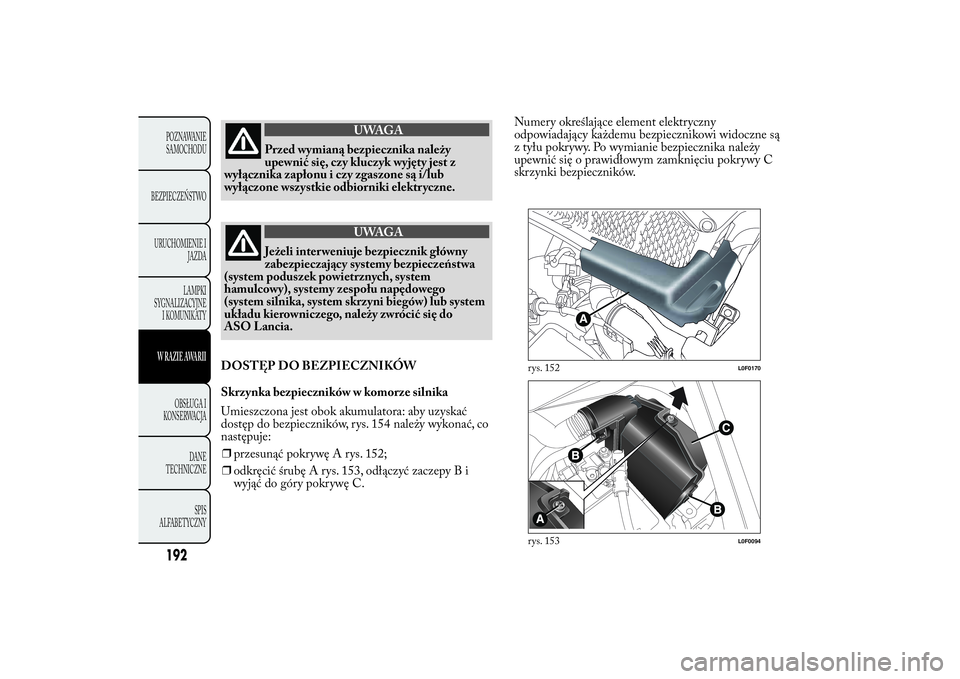

DOSTĘP DO BEZPIECZNIKÓW
Skrzynka bezpieczników w komorze silnika
Umieszczona jest obok akumulatora: aby uzyskać
dostęp do bezpieczników, rys. 154 należy wykonać, co
następuje:
❒przesunąć pokrywę A rys. 152;
❒odkręcić śrubę A rys. 153, odłączyć zaczepy B i
wyjąć do góry pokrywę C.
.
rys. 152
L0F0170
rys. 153
L0F0094
192POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi widoczne są
z tyłu pokrywy. Po wymianie bezpiecznika należy
upewnić się o prawidłowym zamknięciu pokrywy C
skrzynki bezpieczników.

W razie potrzeby umycia komory silnika
należy zwracać uwagę, aby nie kierować
bezpośrednio dyszy rozpylającej wodę na
skrzynkę bezpieczników w komorze silnika i w
pobliże silniczków spryskiwaczy szyby przedniej.
.
rys. 154
L0F0210
193POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

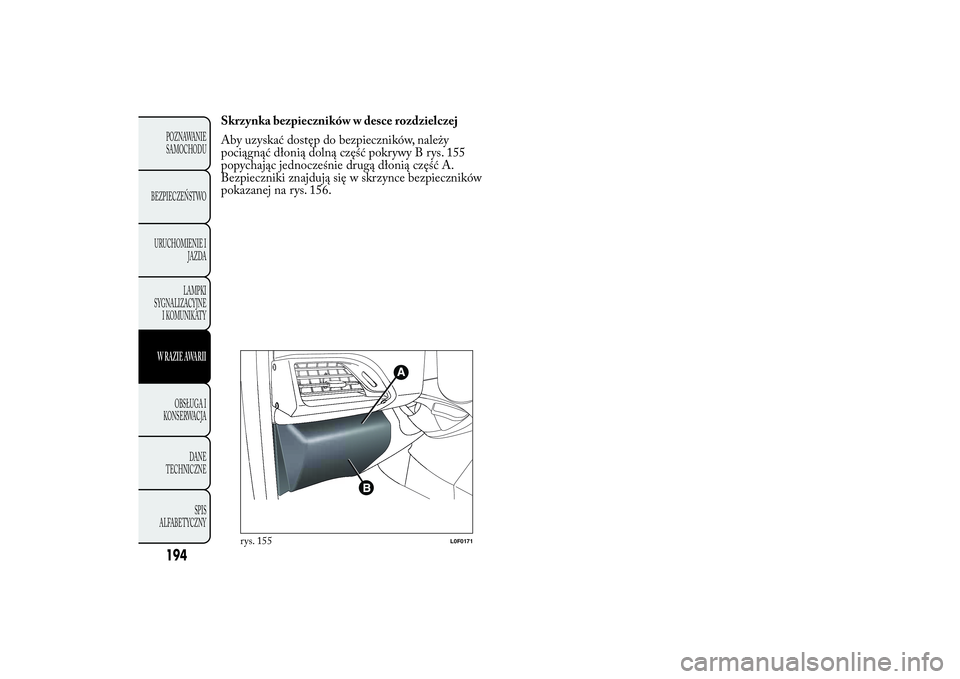

Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników, należy
pociągnąć dłonią dolną część pokrywy B rys. 155
popychając jednocześnie drugą dłonią część A.
Bezpieczniki znajdują się w skrzynce bezpieczników
pokazanej na rys. 156.
rys. 155
L0F0171
194POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

.

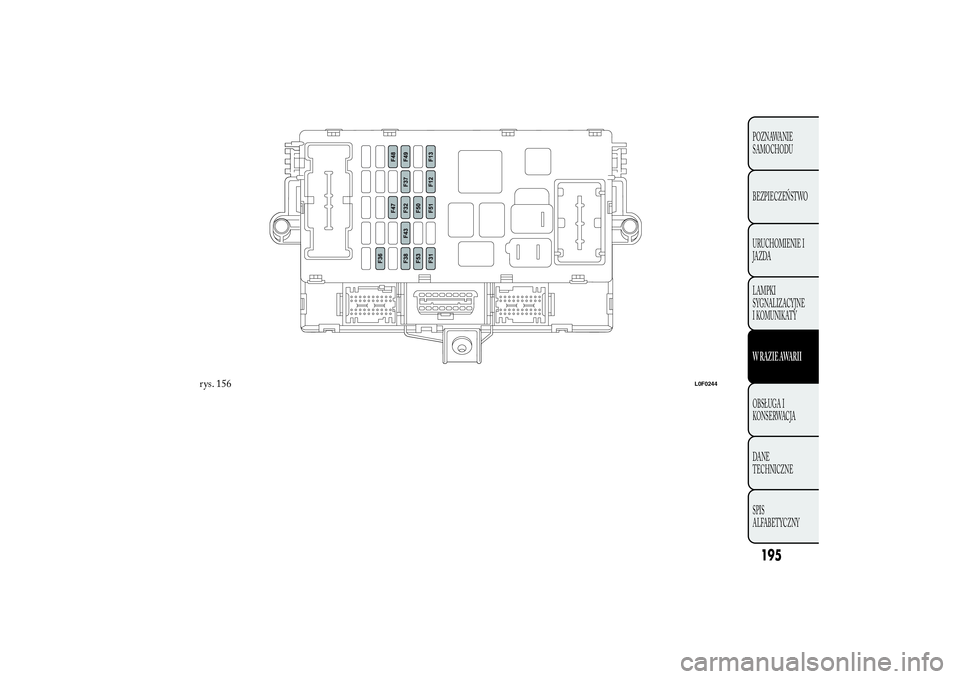

rys. 156
L0F0244
195POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

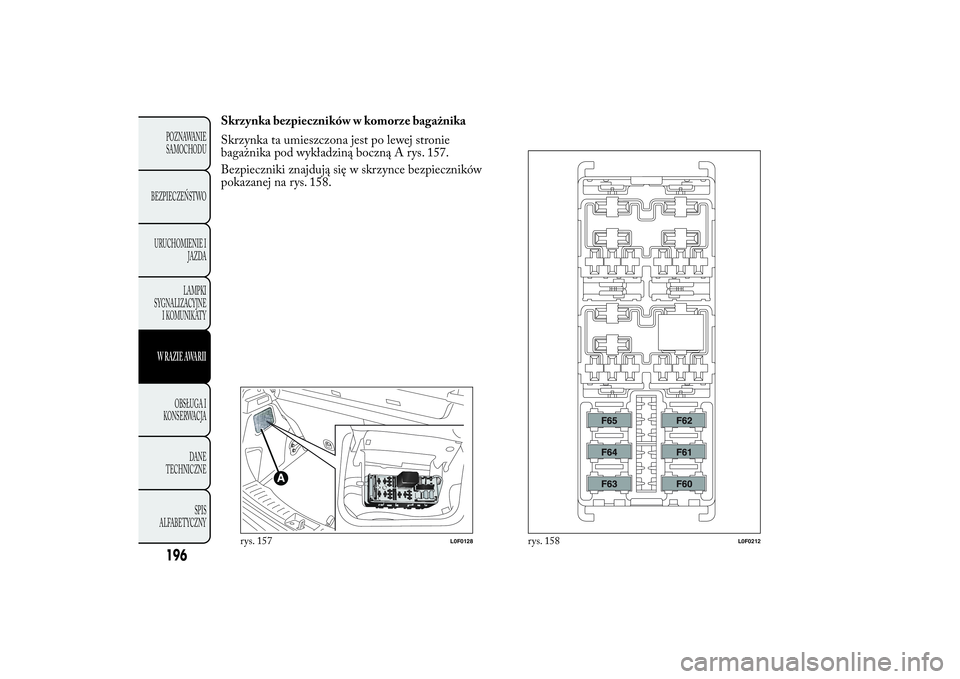

Skrzynka bezpieczników w komorze bagażnika
Skrzynka ta umieszczona jest po lewej stronie
bagażnika pod wykładziną boczną A rys. 157.
Bezpieczniki znajdują się w skrzynce bezpieczników
pokazanej na rys. 158.
rys. 157
L0F0128
rys. 158
L0F0212
196POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

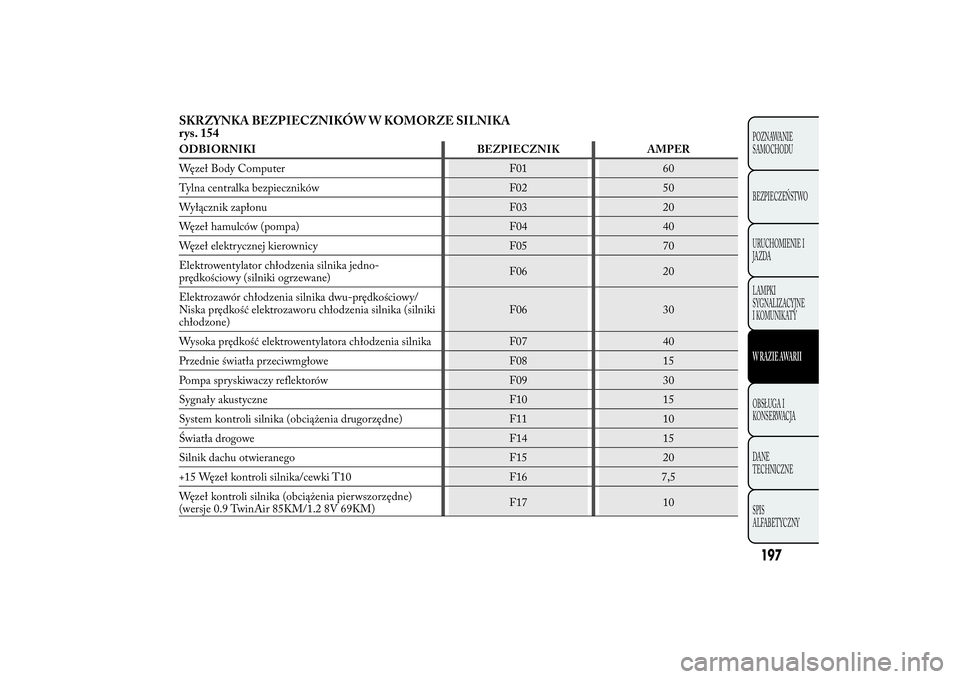

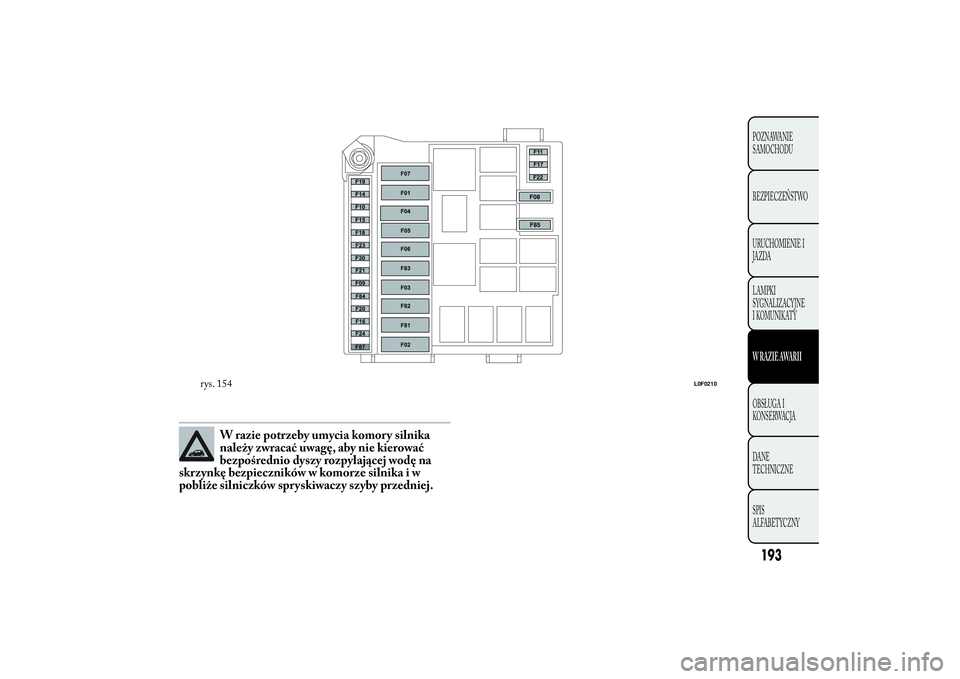

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
rys. 154ODBIORNIKI BEZPIECZNIK AMPER
Węzeł Body Computer F01 60
Tylna centralka bezpieczników F02 50
Wyłącznik zapłonu F03 20
Węzeł hamulców (pompa) F04 40
Węzeł elektrycznej kierownicy F05 70
Elektrowentylator chłodzenia silnika jedno-
prędkościowy (silniki ogrzewane)F06 20
Elektrozawór chłodzenia silnika dwu-prędkościowy/
Niska prędkość elektrozaworu chłodzenia silnika (silniki
chłodzone)F06 30
Wysoka prędkość elektrowentylatora chłodzenia silnika F07 40
Przednie światła przeciwmgłowe F08 15
Pompa spryskiwaczy reflektorów F09 30
Sygnały akustyczne F10 15
System kontroli silnika (obciążenia drugorzędne) F11 10
Światła drogowe F14 15
Silnik dachu otwieranego F15 20
+15 Węzeł kontroli silnika/cewki T10 F16 7,5
Węzeł kontroli silnika (obciążenia pierwszorzędne)
(wersje 0.9 TwinAir 85KM/1.2 8V 69KM)F17 10
197POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

198POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA LAMPKI
SYGNALIZACYJNEI KOMUNIKATYW RAZIE AWARII
OBSŁUGA I KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

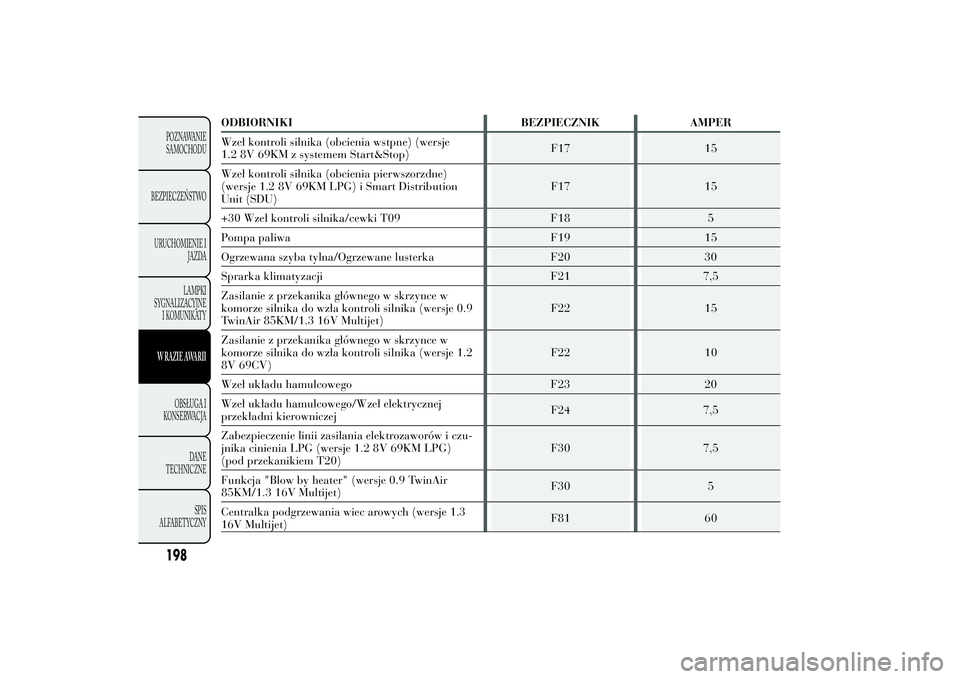

ODBIORNIKI BEZPIECZNIK AMPER Wze kontroli silnika (obcienia wstpne) (wersje 1.2 8V 69KM z systemem Start&Stop)
F17 15
Wze kontroli silnika (obcienia pierwszorzdne) (wersje 1.2 8V 69KM LPG) i Smart DistributionUnit (SDU)
F17 15
+30 Wze kontroli silnika/cewki T09 F18 5 Pompa paliwa F19 15Ogrzewana szyba tylna/Ogrzewane lusterka F20 30Sprarka klimatyzacji F21 7,5Zasilanie z przekanika gównego w skrzynce w komorze silnika do wza kontroli silnika (wersje 0.9TwinAir 85KM/1.3 16V Multijet)
F22 15
Zasilanie z przekanika gównego w skrzynce w komorze silnika do wza kontroli silnika (wersje 1.28V 69CV)
F22 10
Wze ukadu hamulcowego F23 20 Wze ukadu hamulcowego/Wze elektrycznej przekadni kierowniczej
F24 7,5
Zabezpieczenie linii zasilania elektrozaworów i czu- jnika cinienia LPG (wersje 1.2 8V 69KM LPG)(pod przekanikiem T20)
F30 7,5
Funkcja "Blow by heater" (wersje 0.9 TwinAir 85KM/1.3 16V Multijet)
F30 5
Centralka podgrzewania wiec arowych (wersje 1.3 16V Multijet)
F81 60
