Lancia Ypsilon 2012 Kezelési és karbantartási útmutató (in Hungarian)

A berendezés kikapcsolása
A berendezés automatikusan kikapcsol:
❒a távvezérlőn lévő
gomb megnyomására;
❒az indítókulcs MAR állásba fordításakor.
FIGYELMEZTETÉS
A safe lock berendezés bekapcsolása után
semmilyen módon nem lehet a gépkocsit
belülről kinyitni, ezért kiszállás előtt győződjünk
meg arról, hogy senki sem maradt az utastérben.
GYÚJTÁSKAPCSOLÓAz indítókulcs 3 különböző pozícióba fordítható ábra
16:
❒STOP: a motor kikapcsolva, a kulcs kihúzható, a
kormányzár reteszelve. Egyes elektromos
berendezések (pl. autórádió, ajtók központi zárása
stb.) működtethetők;
❒MAR: haladási helyzet. Minden elektromos
berendezés működtethető;
❒AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló berendezéssel van
ellátva, ezért ha a motor az első kísérletre nem indul,
az újabb indítás előtt fordítsuk vissza a kulcsot a
STOP állásba.
ábra 16
L0F0102
29ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Ha a gyújtáskapcsoló megsérült (pl. lopási
kísérletnél megrongálták), az utunk
folytatása előtt ellenőriztessük a működését egy
Lancia márkaszer vizben.
FIGYELMEZTETÉS
Mindig húzzuk ki az indítókulcsot,
amikor kiszállunk a járműből, hogy
megelőzzük a kezelőszer vek felügyelet nélküli
működtetését. Ne feledjük el behúzni a kéziféket.
Ha a gépkocsi emelkedőn parkol, kapcsoljuk 1.
fokozatba, míg lejtőn parkolás esetén
hátramenetbe. Soha ne hagyjunk gyermekeket a
gépkocsiban felüg yelet nélkül.
KORMÁNYZÁR
Bekapcsolás:A kapcsoló STOP állásában húzzuk ki
az indítókulcsot, és fordítsuk el a kormánykereket a
reteszelődést jelző kattanásig.
Kikapcsolás:A kireteszeléshez az indítókulcs MAR
állásba fordításakor mozgassuk a kormánykereket
kissé jobbra-balra.
FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mert
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
FIGYELMEZTETÉS
Soha ne húzzuk ki a gyújtáskulcsot a
gépkocsi mozgása közben. A kormányzár
az első kormánymozdulatra, automatikusan
reteszeli a kormánykereket. Ugyanez vonatkozik a
gépkocsi vontatásának esetére is.
30
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ÜLÉSEK
FIGYELMEZTETÉS
A beállításokat csakis a gépkocsi álló
helyzetében szabad elvégezni.
ELSŐ ÜLÉSEK
Hosszirányú állítás
Emeljük meg az A ábra 17 kart, és toljuk az ülést
előre vagy hátra: helyes vezetési testhelyzetben a
karunkat a kormánykerék kerületén tartjuk.
FIGYELMEZTETÉS
A kar elengedése után mindig győződjünk
meg az ülés biztos reteszelődéséről úg y,
hogy megpróbáljuk kissé előre-hátra mozgatni.
Nem megfelelő reteszelődés esetén az ülés menet
közben hirtelen elmozdulhat, és a vezető
elveszítheti a gépkocsi feletti uralmát.
Magasság beállítás
(egyes változatoknál/piacokon)
Mozdítsuk felfelé vagy lefelé a B ábra 18 kart a kívánt
magasság eléréséig.
FIGYELMEZTETÉS A beállítást a beállítani kívánt
(vezető vagy utas oldali) ülésben ülve végezzük.
ábra 17
L0F0062
ábra 18
L0F0063
31ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

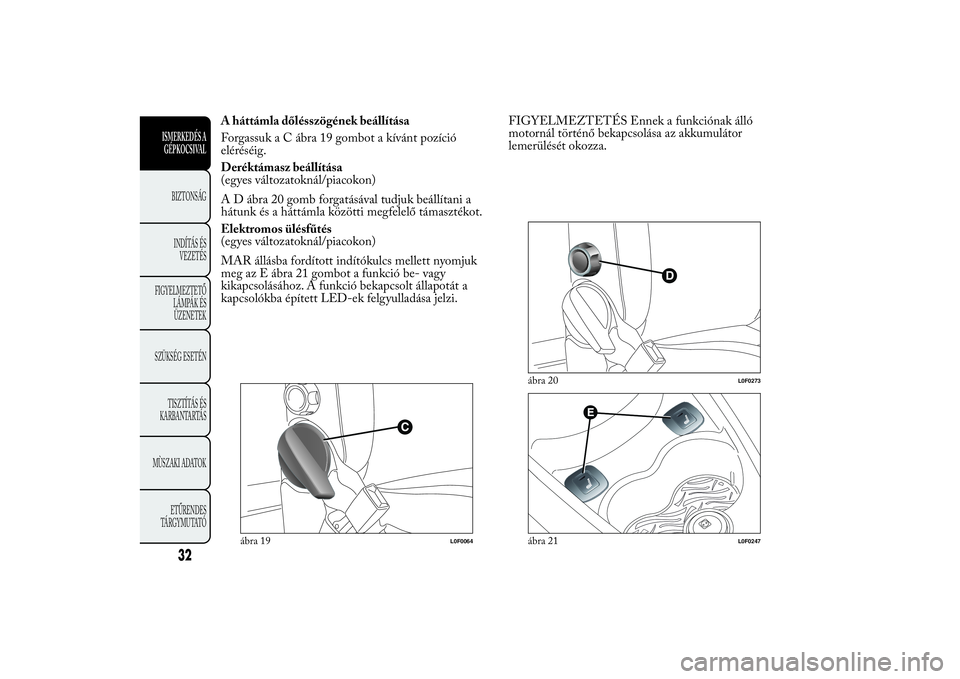

A háttámla dőlésszögének beállítása
Forgassuk a C ábra 19 gombot a kívánt pozíció
eléréséig.
Deréktámasz beállítása
(egyes változatoknál/piacokon)
A D ábra 20 gomb forgatásával tudjuk beállítani a
hátunk és a háttámla közötti megfelelő támasztékot.
Elektromos ülésfűtés
(egyes változatoknál/piacokon)
MAR állásba fordított indítókulcs mellett nyomjuk
meg az E ábra 21 gombot a funkció be- vagy
kikapcsolásához. A funkció bekapcsolt állapotát a
kapcsolókba épített LED-ek felgyulladása jelzi.FIGYELMEZTETÉS Ennek a funkciónak álló
motornál történő bekapcsolása az akkumulátor
lemerülését okozza.
ábra 19
L0F0064
ábra 20
L0F0273
ábra 21
L0F0247
32
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FEJTÁMLÁKELSŐ
Magasságuk állítható: a beállításhoz az alábbiak
szerint járjunk el.
Állítás felfelé:húzzuk felfelé a fejtámlát a rögzülést
jelző kattanásig.
Állítás lefelé:nyomjuk meg az A ábra 22 gombot, és
toljuk lefelé a fejtámlát.
„Anti-Whiplash” szerkezet (ostorcsapás elleni
védelem)
A fejtámlák „Anti-Whiplash” szerkezettel
rendelkeznek, amelyek képesek a fej és a fejtámla
közötti távolság csökkentésére hátulról érkező ütközés
esetén, csökkentve az úgynevezett „ostorcsapás”
okozta sérüléseket.A fejtámla mozgása a háttámlára a felsőtest vagy kéz
által kifejtett nyomással ellenőrizhető: ez a viselkedés
a rendszer tulajdonsága, és nem szabad rendellenes
működésként értelmezni.
FIGYELMEZTETÉS
A beállításokat csakis a gépkocsi álló
helyzetében szabad elvégezni. A
fejtámlákat úgy állítsuk be, hogy azok ne a nyakat,
hanem a fej hátsó részét támasszák. Csak ilyen
esetben tölthetik be védelmi funkciójukat.
FIGYELMEZTETÉS
A fejtámla védő hatásának optimalizálása
érdekében ne döntsük túlzottan hátra a
háttámlát, így a felsőtest egyenes lesz, és a fej a
fejtámlához a lehető legközelebb kerül.
HÁTSÓ
(egyes változatoknál/piacokon)
A hátsó üléssor két, állítható magasságú fejtámlával
van ellátva. Egyes változatoknál középső fejtámla
is található a hátsó üléseknél.
Állítás felfelé:húzzuk felfelé a fejtámlát a rögzülést
jelző kattanásig.
Állítás lefelé:nyomjuk meg az A ábra 23 gombot, és
toljuk lefelé a fejtámlát.
ábra 22
L0F0061
33ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A fejtámlák eltávolításához az alábbiak szerint járjunk
el:
❒emeljük fel a fejtámlát a maximális magasságig;
❒nyomjuk meg az A és B ábra 23 gombokat a két
tartó oldalán, majd felfelé húzzuk ki a fejtámlákat.
FIGYELMEZTETÉS A hátsó ülésen utazó utasok
esetében a hátsó fejtámlákat mindig használati
(teljesen felemelt) pozícióban kell tartani.
KORMÁNYKERÉKA kormánykerék helyzete magassági irányban
állítható.
A beállításhoz nyomjuk lefelé az A ábra 24 kart az
1-es pozícióba, állítsuk a kívánt helyzetbe a
kormánykereket, majd a beállított helyzet
rögzítéséhez húzzuk az A kart a 2-es pozícióba.
FIGYELMEZTETÉS
A beállításokat csak a gépkocsi álló
helyzetében és álló motornál végezzük.
A
B
ábra 23
L0F0201
ábra 24
L0F0078
34
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mert
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
VISSZAPILLANTÓ TÜKRÖKBELSŐ TÜKÖR
A beépített biztonsági szerkezet utassal való erős
ütközés esetén leválasztja a tükröt az alapzatáról.
A tükör az A ábra 25 átváltókarral két különböző
helyzetbe állítható: normál (nappali) vagy
vakításmentes (éjszakai).
ábra 25
L0F0054
35ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KÜLSŐ VISSZAPILLANTÓ TÜKRÖK
Kézi beállítás
A jármű belsejéből az A ábra 26 karral lehet a tükröt
állítani.
Elektromos beállítás
(egyes változatoknál/piacokon)
A tükrök beállítása csak az indítókulcs MAR
állásában lehetséges.
A beállítást az alábbiak szerint végezzük:
❒válasszuk ki az A ábra 27 kapcsolóval a beállítani
kívánt (bal vagy jobb oldali) tükröt;
❒a tükör beállításához mozgassuk a B kapcsolót a
négy iránynak megfelelően.Kézi behajtás
Szükség esetén a tükröket behajthatjuk az 1. (nyitott)
pozícióból a 2. (behajtott) pozícióba ábra 28.
FIGYELMEZTETÉS Menet közben a tükröket
mindig az 1. (kihajtott) helyzetben kell tartani.
ábra 26
L0F0053
A
B
ábra 27
L0F0190
ábra 28
L0F0220
36
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

LÉGKONDICIONÁLÁSOLDALSÓ LEVEGŐNYÍLÁSOK
A ábra 29 - Állítható és irányítható oldalsó
levegőnyílások:
❒a B szerkezet segítségével irányítsuk a levegőnyílást
a kívánt helyzetbe;
❒a C kerék elforgatásával állítsuk be a
levegőmennyiséget.
D - Oldalsó, fix helyzetű levegőnyílás.KÖZÉPSŐ LEVEGŐNYÍLÁSOK
A ábra 30 - Állítható és irányítható középső
levegőnyílások:
❒a B szerkezet segítségével irányítsuk a levegőnyílást
a kívánt helyzetbe;
❒a C kerék elforgatásával állítsuk be a
levegőmennyiséget.
ábra 29
L0F0103
ábra 30
L0F0104
37ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FŰTÉS ÉS LÉGKONDICIONÁLÁSLEVEGŐNYÍLÁSOK1. Felső, fix helyzetű levegőnyílások – 2. Irányítható és szabályozható oldalsó levegőnyílások – 3. Fix levegőnyílások az
oldalablakokhoz – 4. Irányítható és állítható középső levegőkilépő nyílások – 5. Alsó levegőkilépő nyílások a lábtérbeábra 31
L0F0230
38
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
