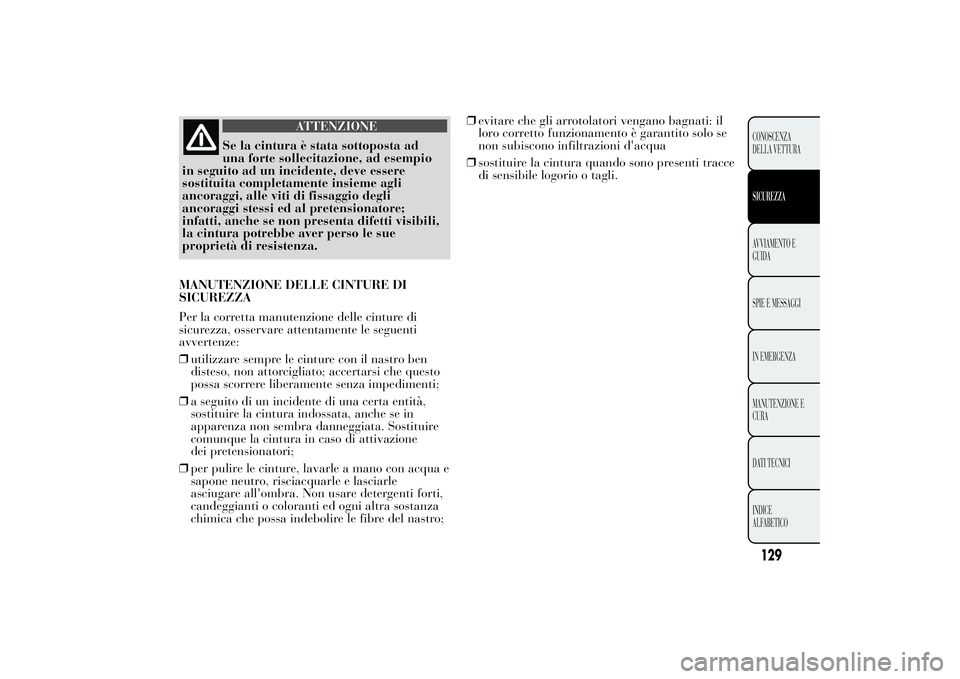

ATTENZIONE
Se la cintura è stata sottoposta ad
una forte sollecitazione, ad esempio
in seguito ad un incidente, deve essere
sostituita completamente insieme agli
ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
MANUTENZIONE DELLE CINTURE DI
SICUREZZA
Per la corretta manutenzione delle cinture di
sicurezza, osservare attentamente le seguenti
avvertenze:
❒utilizzare sempre le cinture con il nastro ben
disteso, non attorcigliato; accertarsi che questo
possa scorrere liberamente senza impedimenti;
❒a seguito di un incidente di una certa entità,
sostituire la cintura indossata, anche se in
apparenza non sembra danneggiata. Sostituire
comunque la cintura in caso di attivazione
dei pretensionatori;
❒per pulire le cinture, lavarle a mano con acqua e
sapone neutro, risciacquarle e lasciarle
asciugare all'ombra. Non usare detergenti forti,
candeggianti o coloranti ed ogni altra sostanza
chimica che possa indebolire le fibre del nastro;❒evitare che gli arrotolatori vengano bagnati: il
loro corretto funzionamento è garantito solo se
non subiscono infiltrazioni d'acqua
❒sostituire la cintura quando sono presenti tracce
di sensibile logorio o tagli.
129CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

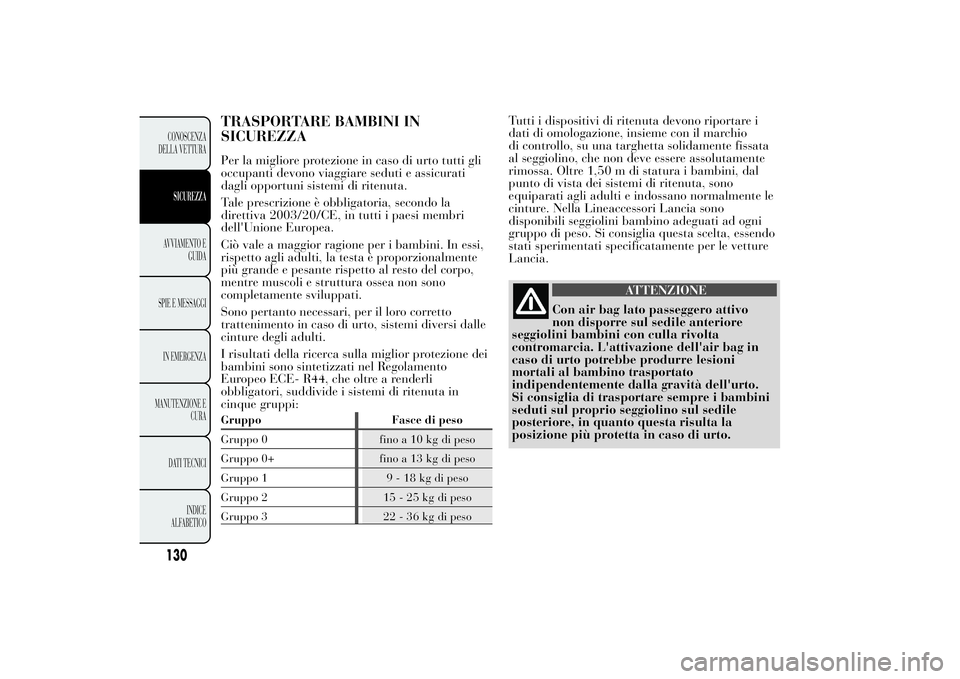

TRASPORTARE BAMBINI IN
SICUREZZAPer la migliore protezione in caso di urto tutti gli
occupanti devono viaggiare seduti e assicurati
dagli opportuni sistemi di ritenuta.
Tale prescrizione è obbligatoria, secondo la
direttiva 2003/20/CE, in tutti i paesi membri
dell'Unione Europea.
Ciò vale a maggior ragione per i bambini. In essi,
rispetto agli adulti, la testa è proporzionalmente
più grande e pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non sono
completamente sviluppati.
Sono pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi diversi dalle
cinture degli adulti.
I risultati della ricerca sulla miglior protezione dei
bambini sono sintetizzati nel Regolamento
Europeo ECE- R44, che oltre a renderli
obbligatori, suddivide i sistemi di ritenuta in
cinque gruppi:Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Tutti i dispositivi di ritenuta devono riportare i
dati di omologazione, insieme con il marchio
di controllo, su una targhetta solidamente fissata
al seggiolino, che non deve essere assolutamente
rimossa. Oltre 1,50 m di statura i bambini, dal
punto di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano normalmente le
cinture. Nella Lineaccessori Lancia sono
disponibili seggiolini bambino adeguati ad ogni
gruppo di peso. Si consiglia questa scelta, essendo
stati sperimentati specificatamente per le vetture
Lancia.
ATTENZIONE
Con air bag lato passeggero attivo
non disporre sul sedile anteriore
seggiolini bambini con culla rivolta
contromarcia. L'attivazione dell'air bag in
caso di urto potrebbe produrre lesioni
mortali al bambino trasportato
indipendentemente dalla gravità dell'urto.
Si consiglia di trasportare sempre i bambini
seduti sul proprio seggiolino sul sedile
posteriore, in quanto questa risulta la
posizione più protetta in caso di urto.
130CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero, con un seggiolino a culla rivolto
contromarcia, gli air bag lato passeggero
(frontale e laterale protezione toracica/
pelvica (side bag), devono essere disattivati
mediante Menu di Set Up, verificando
l'avvenuta disattivazione tramite la spia
posta sul quadro strumenti. Inoltre il sedile
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia.

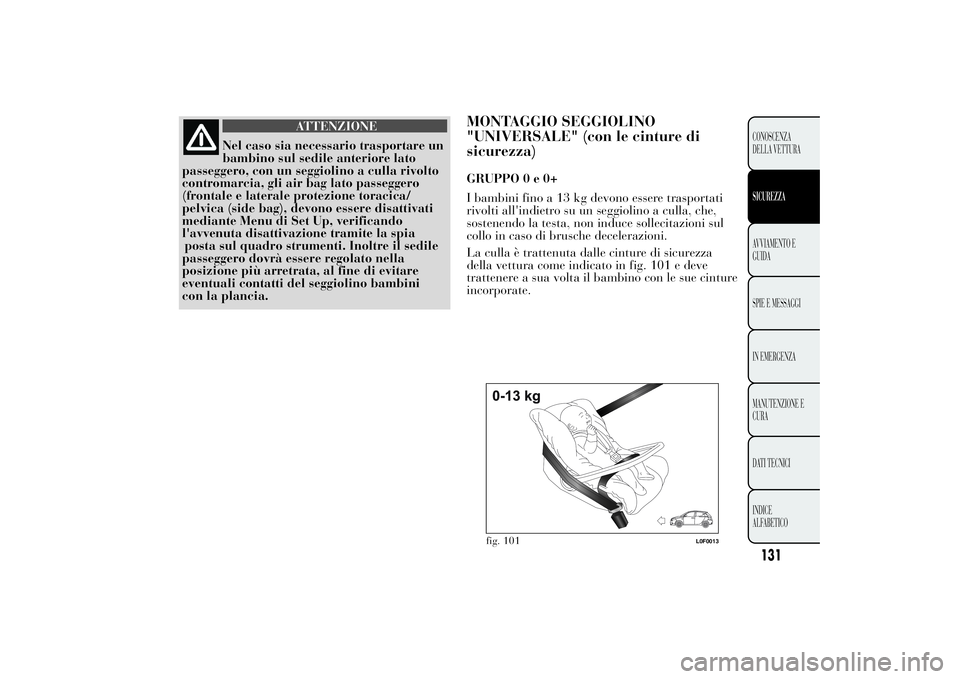

MONTAGGIO SEGGIOLINO
"UNIVERSALE" (con le cinture di
sicurezza)GRUPPO0e0+
I bambini fino a 13 kg devono essere trasportati
rivolti all'indietro su un seggiolino a culla, che,
sostenendo la testa, non induce sollecitazioni sul
collo in caso di brusche decelerazioni.
La culla è trattenuta dalle cinture di sicurezza
della vettura come indicato in fig. 101 e deve
trattenere a sua volta il bambino con le sue cinture
incorporate.
fig. 101
L0F0013
131CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

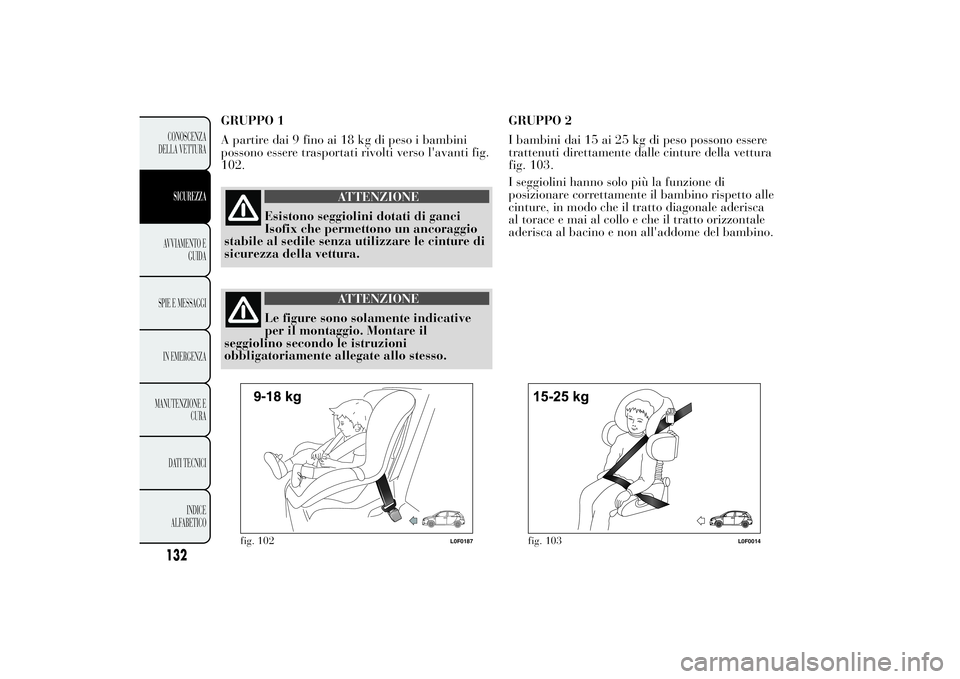

GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bambini
possono essere trasportati rivolti verso l'avanti fig.
102.
ATTENZIONE
Esistono seggiolini dotati di ganci
Isofix che permettono un ancoraggio
stabile al sedile senza utilizzare le cinture di
sicurezza della vettura.
ATTENZIONE
Le figure sono solamente indicative
per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono essere
trattenuti direttamente dalle cinture della vettura
fig. 103.
I seggiolini hanno solo più la funzione di
posizionare correttamente il bambino rispetto alle
cinture, in modo che il tratto diagonale aderisca
al torace e mai al collo e che il tratto orizzontale
aderisca al bacino e non all'addome del bambino.
fig. 102
L0F0187
fig. 103
L0F0014
132CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

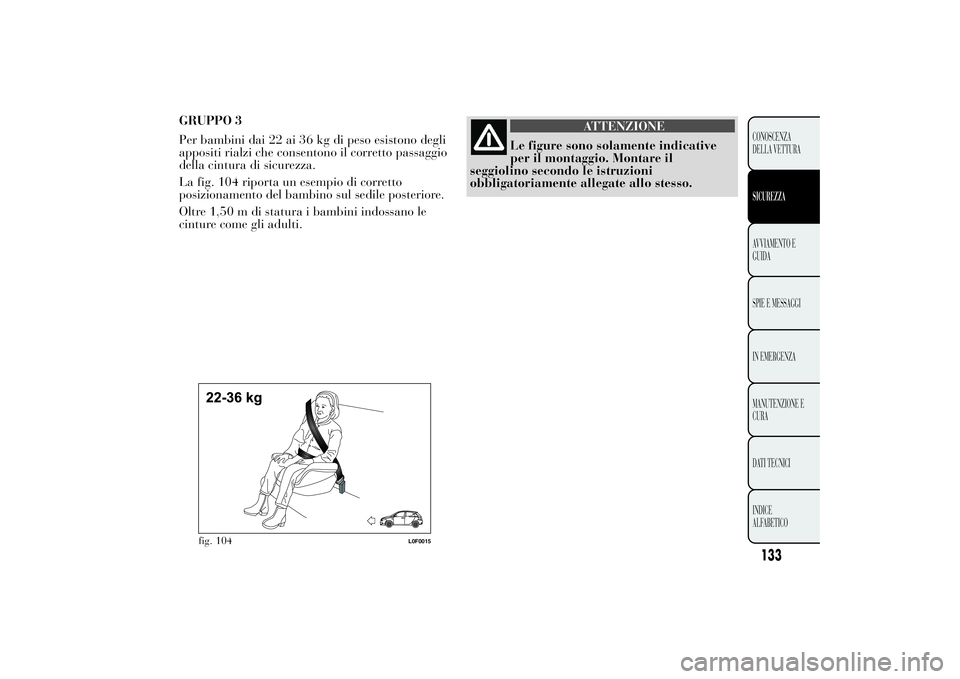

GRUPPO 3
Per bambini dai 22 ai 36 kg di peso esistono degli
appositi rialzi che consentono il corretto passaggio
della cintura di sicurezza.
La fig. 104 riporta un esempio di corretto
posizionamento del bambino sul sedile posteriore.
Oltre 1,50 m di statura i bambini indossano le
cinture come gli adulti.
ATTENZIONE
Le figure sono solamente indicative
per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
fig. 104
L0F0015
133CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

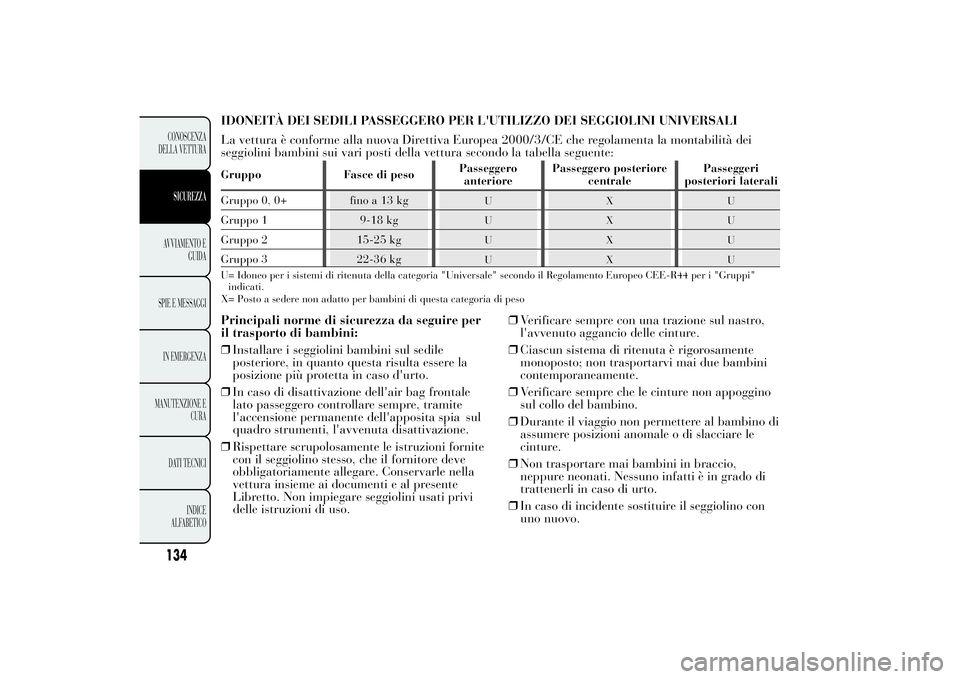

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei
seggiolini bambini sui vari posti della vettura secondo la tabella seguente:Gruppo Fasce di pesoPasseggero
anteriorePasseggero posteriore
centralePasseggeri
posteriori laterali
Gruppo 0, 0+ fino a 13 kg
UXU
Gruppo 1 9-18 kg
UXU
Gruppo 2 15-25 kg
UXU
Gruppo 3 22-36 kg
UXU
U= Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi"
indicati.
X= Posto a sedere non adatto per bambini di questa categoria di peso
Principali norme di sicurezza da seguire per
il trasporto di bambini:
❒Installare i seggiolini bambini sul sedile
posteriore, in quanto questa risulta essere la
posizione più protetta in caso d'urto.
❒In caso di disattivazione dell'air bag frontale
lato passeggero controllare sempre, tramite
l'accensione permanente dell'apposita spia sul
quadro strumenti, l'avvenuta disattivazione.
❒Rispettare scrupolosamente le istruzioni fornite
con il seggiolino stesso, che il fornitore deve
obbligatoriamente allegare. Conservarle nella
vettura insieme ai documenti e al presente
Libretto. Non impiegare seggiolini usati privi
delle istruzioni di uso.❒Verificare sempre con una trazione sul nastro,
l'avvenuto aggancio delle cinture.
❒Ciascun sistema di ritenuta è rigorosamente
monoposto; non trasportarvi mai due bambini
contemporaneamente.
❒Verificare sempre che le cinture non appoggino
sul collo del bambino.
❒Durante il viaggio non permettere al bambino di
assumere posizioni anomale o di slacciare le
cinture.
❒Non trasportare mai bambini in braccio,
neppure neonati. Nessuno infatti è in grado di
trattenerli in caso di urto.
❒In caso di incidente sostituire il seggiolino con
uno nuovo.
134CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

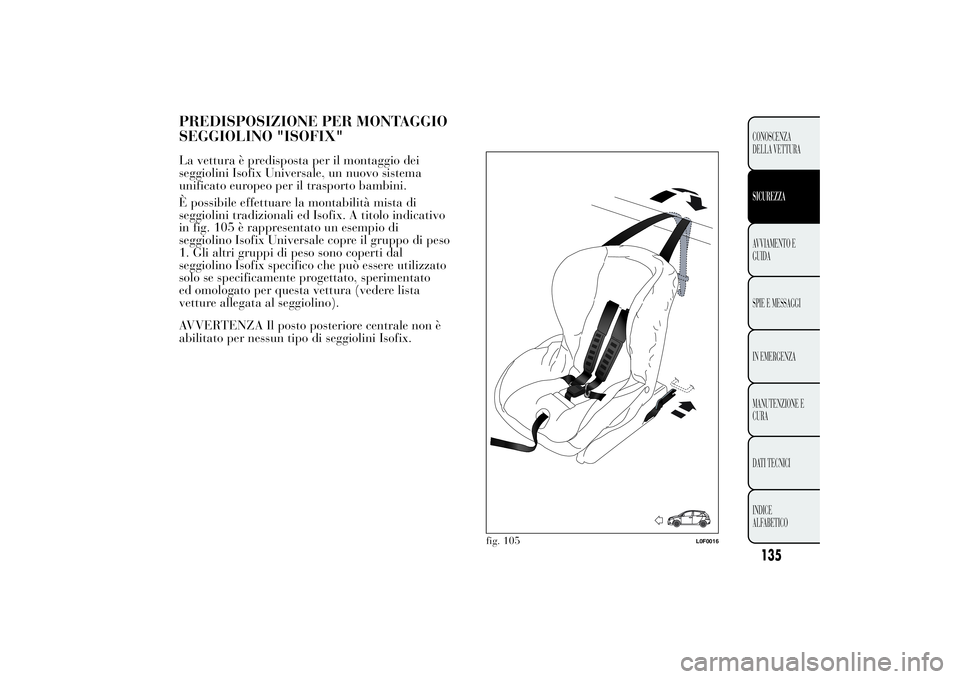

PREDISPOSIZIONE PER MONTAGGIO
SEGGIOLINO "ISOFIX"La vettura è predisposta per il montaggio dei
seggiolini Isofix Universale, un nuovo sistema
unificato europeo per il trasporto bambini.
È possibile effettuare la montabilità mista di
seggiolini tradizionali ed Isofix. A titolo indicativo
in fig. 105 è rappresentato un esempio di
seggiolino Isofix Universale copre il gruppo di peso
1. Gli altri gruppi di peso sono coperti dal
seggiolino Isofix specifico che può essere utilizzato
solo se specificamente progettato, sperimentato
ed omologato per questa vettura (vedere lista
vetture allegata al seggiolino).
AVVERTENZA Il posto posteriore centrale non è
abilitato per nessun tipo di seggiolini Isofix.
fig. 105
L0F0016
135CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

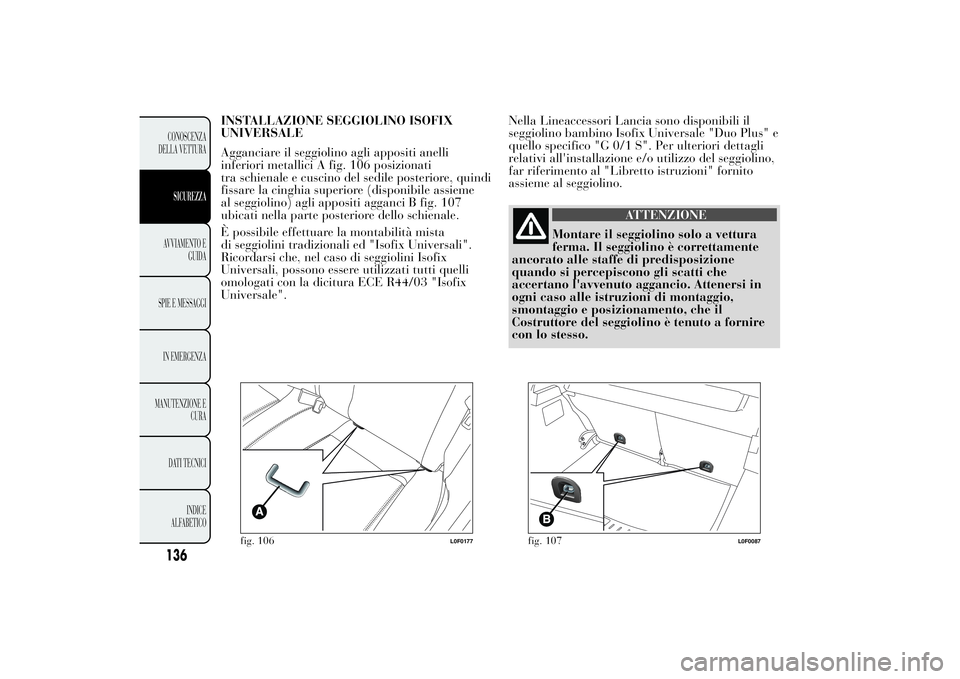

INSTALLAZIONE SEGGIOLINO ISOFIX
UNIVERSALE
Agganciare il seggiolino agli appositi anelli
inferiori metallici A fig. 106 posizionati
tra schienale e cuscino del sedile posteriore, quindi
fissare la cinghia superiore (disponibile assieme
al seggiolino) agli appositi agganci B fig. 107
ubicati nella parte posteriore dello schienale.
È possibile effettuare la montabilità mista
di seggiolini tradizionali ed "Isofix Universali".
Ricordarsi che, nel caso di seggiolini Isofix
Universali, possono essere utilizzati tutti quelli
omologati con la dicitura ECE R44/03 "Isofix
Universale".Nella Lineaccessori Lancia sono disponibili il
seggiolino bambino Isofix Universale "Duo Plus" e
quello specifico "G 0/1 S". Per ulteriori dettagli
relativi all'installazione e/o utilizzo del seggiolino,
far riferimento al "Libretto istruzioni" fornito
assieme al seggiolino.
ATTENZIONE
Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti che
accertano l'avvenuto aggancio. Attenersi in
ogni caso alle istruzioni di montaggio,
smontaggio e posizionamento, che il
Costruttore del seggiolino è tenuto a fornire
con lo stesso.
fig. 106
L0F0177
fig. 107
L0F0087
136CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

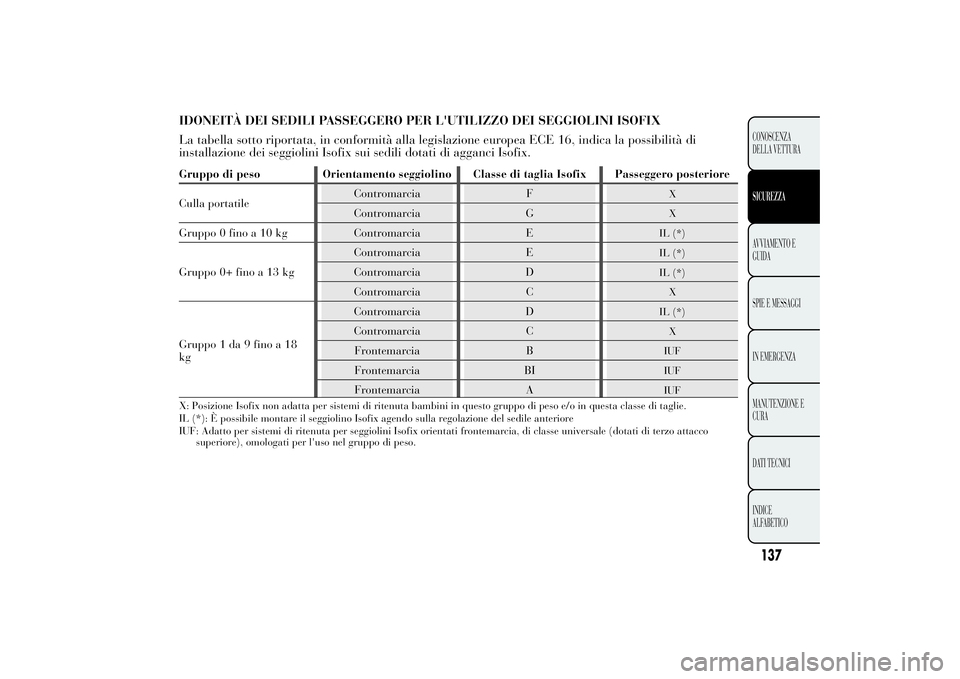

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di
installazione dei seggiolini Isofix sui sedili dotati di agganci Isofix.Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Passeggero posteriore
Culla portatileContromarcia F
X
Contromarcia G
X
Gruppo 0 fino a 10 kg Contromarcia E
IL (*)
Gruppo 0+ fino a 13 kgContromarcia E
IL (*)
Contromarcia D
IL (*)
Contromarcia C
X
Gruppo 1 da 9 fino a 18
kgContromarcia D
IL (*)
Contromarcia C
X
Frontemarcia B
IUF
Frontemarcia BI
IUF
Frontemarcia A
IUF
X: Posizione Isofix non adatta per sistemi di ritenuta bambini in questo gruppo di peso e/o in questa classe di taglie.
IL (*): È possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore
IUF: Adatto per sistemi di ritenuta per seggiolini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco
superiore), omologati per l'uso nel gruppo di peso.
137CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AIR BAGLa vettura è dotata di air bag frontali per il
guidatore e passeggero, air bag laterali anteriori
protezione toracico-spalla (Side bag anteriori)
guidatore e passeggero (per versioni/mercati, dove
previsto), air bag protezione testa occupanti
anteriori (Window bag).
AIR BAG FRONTALI
Gli air bag frontali (guidatore e passeggero)
proteggono gli occupanti dei posti anteriori negli
urti frontali di severità medio-alta, mediante
l'interposizione del cuscino fra l'occupante ed il
volante o la plancia portastrumenti.
La mancata attivazione degli air bag nelle altre
tipologie d'urto (laterale, posteriore, ribaltamento,
ecc...) non è pertanto indice di malfunzionamento
del sistema.
Gli air bag frontali (guidatore e passeggero) non
sono sostitutivi, ma complementari all'uso delle
cinture di sicurezza, che si raccomanda sempre di
indossare, come del resto prescritto dalla
legislazione in Europa e nella maggior parte dei
paesi extraeuropei.
In caso d’urto, una persona che non indossa le
cinture di sicurezza avanza, e può venire a
contatto con il cuscino ancora in fase di apertura.
In questa situazione risulta pregiudicata la
protezione offerta dal cuscino stesso.Gli air bag frontali possono non attivarsi nei
seguenti casi:
❒urti frontali contro oggetti molto deformabili,
che non interessano la superficie frontale della
vettura (ad esempio urto del parafango contro il
guard rail);
❒incuneamento della vettura sotto altri veicoli o
barriere protettive (ad esempio sotto autocarri
o guard rail);
in quanto potrebbero non offrire alcuna protezione
aggiuntiva rispetto alle cinture di sicurezza e di
conseguenza la loro attivazione risulterebbe
inopportuna. La mancata attivazione in questi
casi non è pertanto indice di malfunzionamento
del sistema.
ATTENZIONE
Non applicare adesivi od altri oggetti
sul volante, su plancia in zona air
bag lato passeggero, sul rivestimento laterale
lato tetto e sui sedili. Non porre oggetti
sulla plancia lato passeggero (ad es. telefoni
cellulari) perché potrebbero interferire
con la corretta apertura dell'air bag
passeggero ed, inoltre, causare gravi lesioni
agli occupanti della vettura.
138CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
