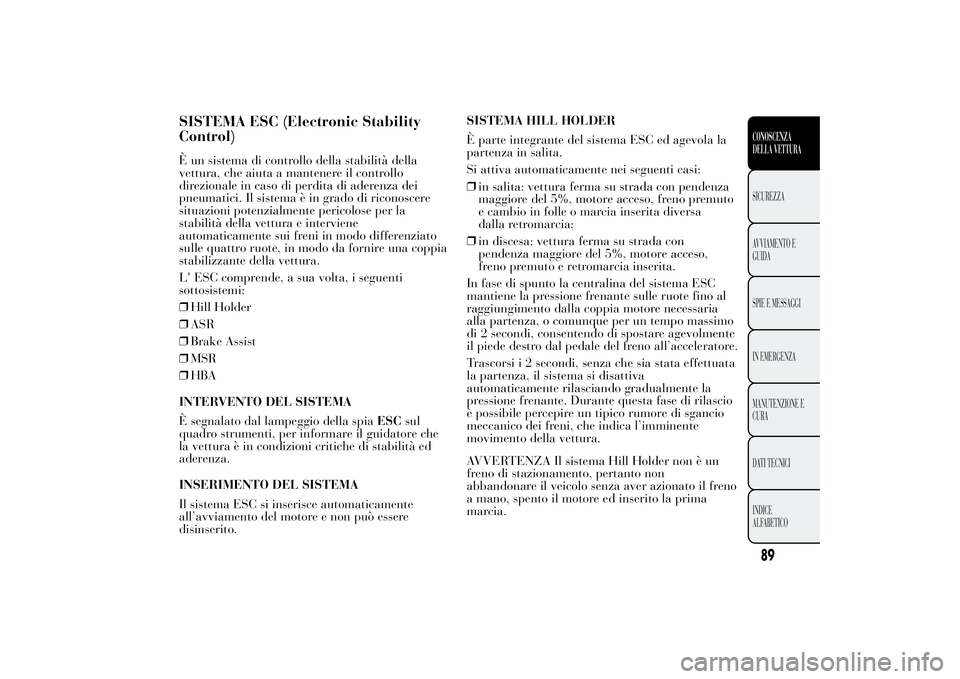

SISTEMA ESC (Electronic Stability
Control)È un sistema di controllo della stabilità della
vettura, che aiuta a mantenere il controllo
direzionale in caso di perdita di aderenza dei
pneumatici. Il sistema è in grado di riconoscere
situazioni potenzialmente pericolose per la
stabilità della vettura e interviene
automaticamente sui freni in modo differenziato
sulle quattro ruote, in modo da fornire una coppia
stabilizzante della vettura.
L' ESC comprende, a sua volta, i seguenti
sottosistemi:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒HBA
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spiaESCsul
quadro strumenti, per informare il guidatore che
la vettura è in condizioni critiche di stabilità ed
aderenza.
INSERIMENTO DEL SISTEMA
Il sistema ESC si inserisce automaticamente
all’avviamento del motore e non può essere
disinserito.SISTEMA HILL HOLDER
È parte integrante del sistema ESC ed agevola la
partenza in salita.
Si attiva automaticamente nei seguenti casi:
❒in salita: vettura ferma su strada con pendenza
maggiore del 5%, motore acceso, freno premuto
e cambio in folle o marcia inserita diversa
dalla retromarcia;
❒in discesa: vettura ferma su strada con
pendenza maggiore del 5%, motore acceso,
freno premuto e retromarcia inserita.
In fase di spunto la centralina del sistema ESC
mantiene la pressione frenante sulle ruote fino al
raggiungimento dalla coppia motore necessaria
alla partenza, o comunque per un tempo massimo
di 2 secondi, consentendo di spostare agevolmente
il piede destro dal pedale del freno all’acceleratore.
Trascorsi i 2 secondi, senza che sia stata effettuata
la partenza, il sistema si disattiva
automaticamente rilasciando gradualmente la
pressione frenante. Durante questa fase di rilascio
è possibile percepire un tipico rumore di sgancio
meccanico dei freni, che indica l’imminente
movimento della vettura.
AVVERTENZA Il sistema Hill Holder non è un
freno di stazionamento, pertanto non
abbandonare il veicolo senza aver azionato il freno
a mano, spento il motore ed inserito la prima
marcia.
89CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

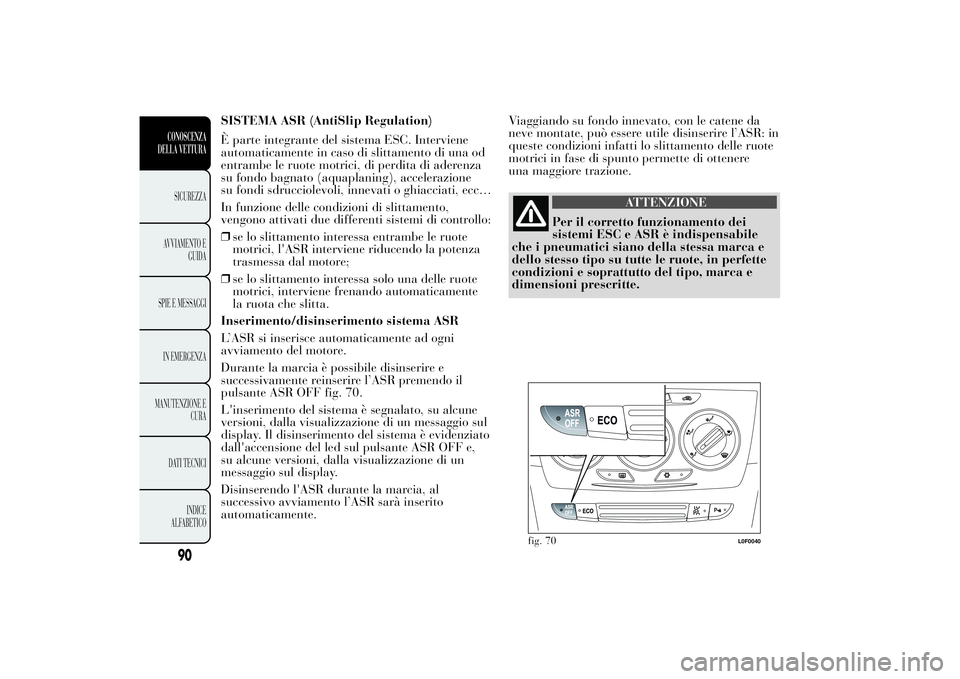

SISTEMA ASR (AntiSlip Regulation)
È parte integrante del sistema ESC. Interviene
automaticamente in caso di slittamento di una od
entrambe le ruote motrici, di perdita di aderenza
su fondo bagnato (aquaplaning), accelerazione
su fondi sdrucciolevoli, innevati o ghiacciati, ecc…
In funzione delle condizioni di slittamento,
vengono attivati due differenti sistemi di controllo:
❒se lo slittamento interessa entrambe le ruote
motrici, l'ASR interviene riducendo la potenza
trasmessa dal motore;
❒se lo slittamento interessa solo una delle ruote
motrici, interviene frenando automaticamente
la ruota che slitta.
Inserimento/disinserimento sistema ASR
L’ASR si inserisce automaticamente ad ogni
avviamento del motore.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR premendo il
pulsante ASR OFF fig. 70.
L'inserimento del sistema è segnalato, su alcune
versioni, dalla visualizzazione di un messaggio sul
display. Il disinserimento del sistema è evidenziato
dall'accensione del led sul pulsante ASR OFF e,
su alcune versioni, dalla visualizzazione di un
messaggio sul display.
Disinserendo l'ASR durante la marcia, al
successivo avviamento l’ASR sarà inserito
automaticamente.Viaggiando su fondo innevato, con le catene da
neve montate, può essere utile disinserire l’ASR: in
queste condizioni infatti lo slittamento delle ruote
motrici in fase di spunto permette di ottenere
una maggiore trazione.
ATTENZIONE
Per il corretto funzionamento dei
sistemi ESC e ASR è indispensabile
che i pneumatici siano della stessa marca e
dello stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo, marca e
dimensioni prescritte.
fig. 70
L0F0040
90CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

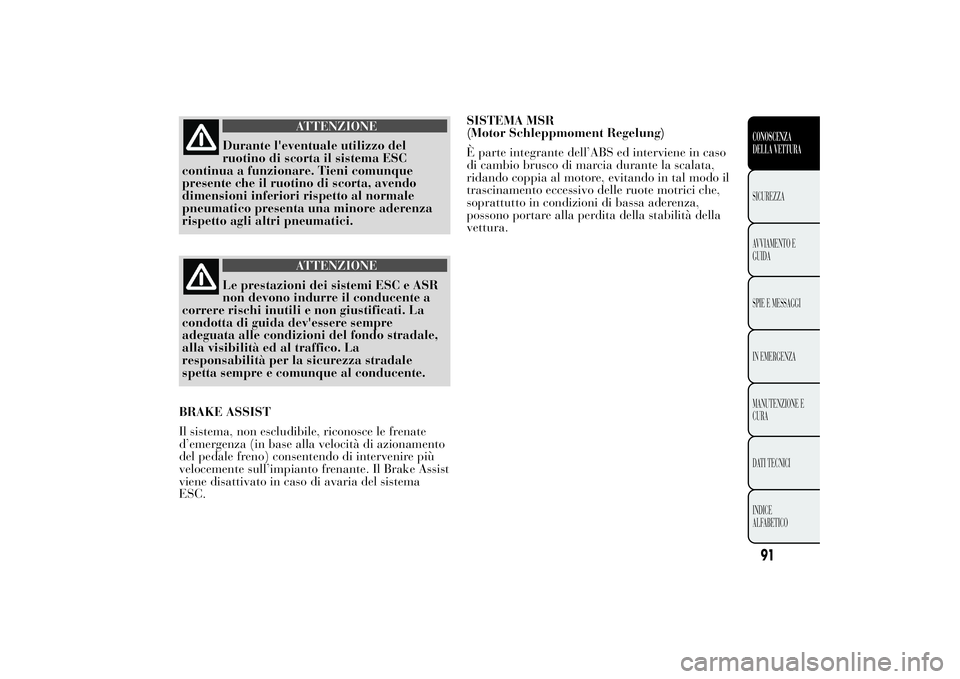

ATTENZIONE
Durante l'eventuale utilizzo del
ruotino di scorta il sistema ESC
continua a funzionare. Tieni comunque
presente che il ruotino di scorta, avendo
dimensioni inferiori rispetto al normale
pneumatico presenta una minore aderenza
rispetto agli altri pneumatici.
ATTENZIONE
Le prestazioni dei sistemi ESC e ASR
non devono indurre il conducente a
correre rischi inutili e non giustificati. La
condotta di guida dev'essere sempre
adeguata alle condizioni del fondo stradale,
alla visibilità ed al traffico. La
responsabilità per la sicurezza stradale
spetta sempre e comunque al conducente.
BRAKE ASSIST
Il sistema, non escludibile, riconosce le frenate
d’emergenza (in base alla velocità di azionamento
del pedale freno) consentendo di intervenire più
velocemente sull’impianto frenante. Il Brake Assist
viene disattivato in caso di avaria del sistema
ESC.SISTEMA MSR
(Motor Schleppmoment Regelung)
È parte integrante dell’ABS ed interviene in caso
di cambio brusco di marcia durante la scalata,
ridando coppia al motore, evitando in tal modo il
trascinamento eccessivo delle ruote motrici che,
soprattutto in condizioni di bassa aderenza,
possono portare alla perdita della stabilità della
vettura.
91CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

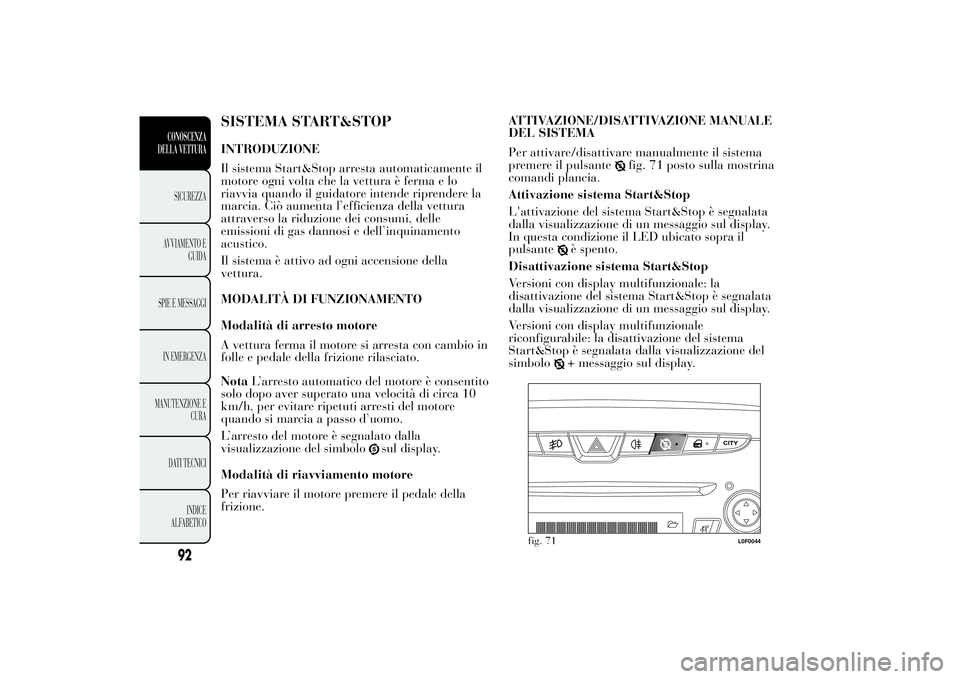

SISTEMA START&STOPINTRODUZIONE
Il sistema Start&Stop arresta automaticamente il
motore ogni volta che la vettura è ferma e lo
riavvia quando il guidatore intende riprendere la
marcia. Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi, delle
emissioni di gas dannosi e dell’inquinamento
acustico.
Il sistema è attivo ad ogni accensione della
vettura.
MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
A vettura ferma il motore si arresta con cambio in
folle e pedale della frizione rilasciato.
NotaL’arresto automatico del motore è consentito
solo dopo aver superato una velocità di circa 10
km/h, per evitare ripetuti arresti del motore
quando si marcia a passo d’uomo.
L’arresto del motore è segnalato dalla
visualizzazione del simbolo
sul display.
Modalità di riavviamento motore
Per riavviare il motore premere il pedale della
frizione.ATTIVAZIONE/DISATTIVAZIONE MANUALE
DEL SISTEMA
Per attivare/disattivare manualmente il sistema
premere il pulsante
fig. 71 posto sulla mostrina
comandi plancia.
Attivazione sistema Start&Stop
L'attivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
In questa condizione il LED ubicato sopra il
pulsante
è spento.
Disattivazione sistema Start&Stop
Versioni con display multifunzionale: la
disattivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione del
simbolo+ messaggio sul display.
fig. 71
L0F0044
92CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

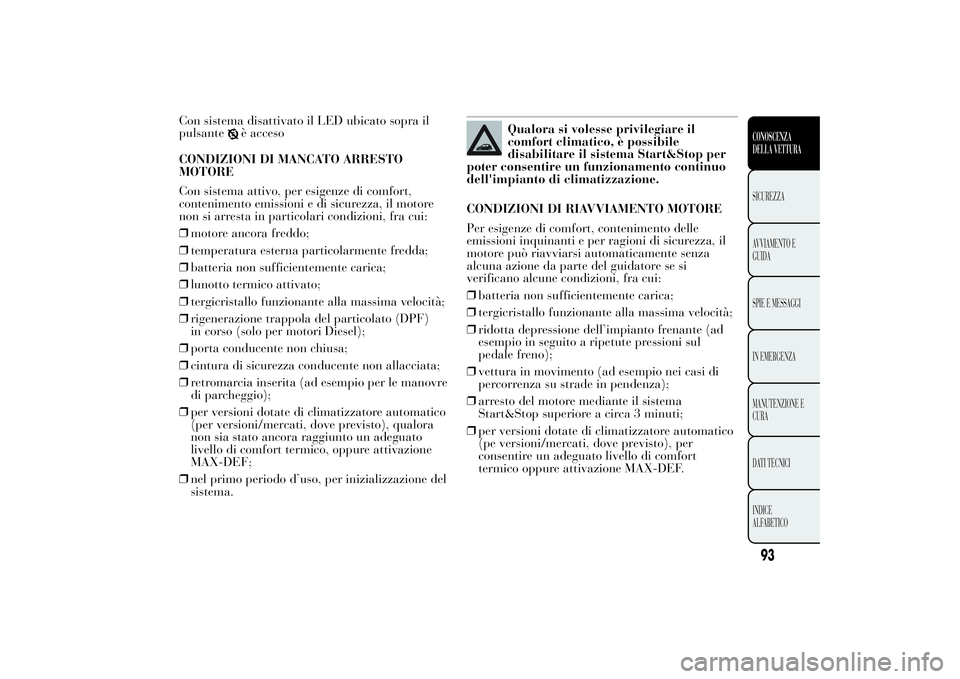

Con sistema disattivato il LED ubicato sopra il
pulsante
è acceso
CONDIZIONI DI MANCATO ARRESTO
MOTORE
Con sistema attivo, per esigenze di comfort,
contenimento emissioni e di sicurezza, il motore
non si arresta in particolari condizioni, fra cui:
❒motore ancora freddo;
❒temperatura esterna particolarmente fredda;
❒batteria non sufficientemente carica;
❒lunotto termico attivato;
❒tergicristallo funzionante alla massima velocità;
❒rigenerazione trappola del particolato (DPF)
in corso (solo per motori Diesel);
❒porta conducente non chiusa;
❒cintura di sicurezza conducente non allacciata;
❒retromarcia inserita (ad esempio per le manovre
di parcheggio);
❒per versioni dotate di climatizzatore automatico
(per versioni/mercati, dove previsto), qualora
non sia stato ancora raggiunto un adeguato
livello di comfort termico, oppure attivazione
MAX-DEF;
❒nel primo periodo d’uso, per inizializzazione del
sistema.
Qualora si volesse privilegiare il
comfort climatico, è possibile
disabilitare il sistema Start&Stop per
poter consentire un funzionamento continuo
dell'impianto di climatizzazione.
CONDIZIONI DI RIAVVIAMENTO MOTORE
Per esigenze di comfort, contenimento delle
emissioni inquinanti e per ragioni di sicurezza, il
motore può riavviarsi automaticamente senza
alcuna azione da parte del guidatore se si
verificano alcune condizioni, fra cui:
❒batteria non sufficientemente carica;
❒tergicristallo funzionante alla massima velocità;
❒ridotta depressione dell’impianto frenante (ad
esempio in seguito a ripetute pressioni sul
pedale freno);
❒vettura in movimento (ad esempio nei casi di
percorrenza su strade in pendenza);
❒arresto del motore mediante il sistema
Start&Stop superiore a circa 3 minuti;
❒per versioni dotate di climatizzatore automatico
(pe versioni/mercati, dove previsto), per
consentire un adeguato livello di comfort
termico oppure attivazione MAX-DEF.
93CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Con marcia inserita, il riavviamento automatico
del motore è consentito solo premendo a fondo
il pedale della frizione. L'operazione è segnalata al
guidatore dalla visualizzazione di un messaggio
sul display e, per versioni/mercati dove previsto,
dal lampeggio del simbolo
.
Note
Se la frizione non viene premuta, allo scadere dei
3 minuti circa dallo spegnimento del motore, il
riavviamento motore sarà possibile soltanto
mediante la chiave di avviamento.
Nei casi indesiderati di arresto motore, dovuti ad
esempio a bruschi rilasci del pedale frizione con
marcia inserita, se il sistema Start&Stop è attivo, è
possibile riavviare il motore premendo a fondo il
pedale frizione o mettendo il cambio in folle.
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore mediante il
sistema Start&Stop, se il guidatore slaccia la
propria cintura di sicurezza e apre la porta lato
guida o lato passeggero, il riavvio motore è
consentito solamente mediante la chiave di
avviamento.
Questa condizione è segnalata al guidatore sia
tramite un buzzer, sia attraverso il lampeggio del
simbolo
sul display (su alcune versioni
unitamente alla visualizzazione di un messaggio).FUNZIONE DI “ENERGY SAVING”
(per versioni/mercati, dove previsto)
Se, a seguito di un riavviamento automatico del
motore, il guidatore non esegue nessuna azione
sulla vettura per un tempo prolungato di circa 3
minuti, il sistema Start&Stop arresta
definitivamente il motore per evitare consumi di
combustibile. In questi casi l'avviamento motore è
consentito soltanto mediante la chiave di
avviamento.
NotaÈ possibile, in ogni caso, mantenere
comunque il motore avviato disattivando il
sistema Start&Stop.
IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema Start&Stop

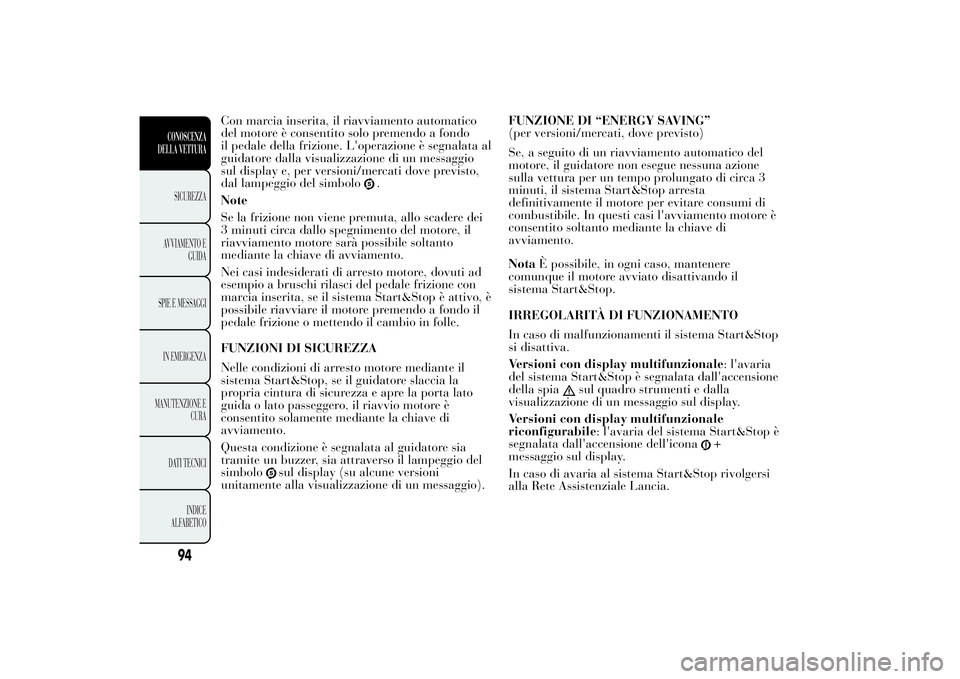

si disattiva.
Versioni con display multifunzionale: l'avaria
del sistema Start&Stop è segnalata dall'accensione
della spia
sul quadro strumenti e dalla
visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: l'avaria del sistema Start&Stop è
segnalata dall'accensione dell'icona
+
messaggio sul display.
In caso di avaria al sistema Start&Stop rivolgersi
alla Rete Assistenziale Lancia.
94CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

INATTIVITÀ DELLA VETTURA

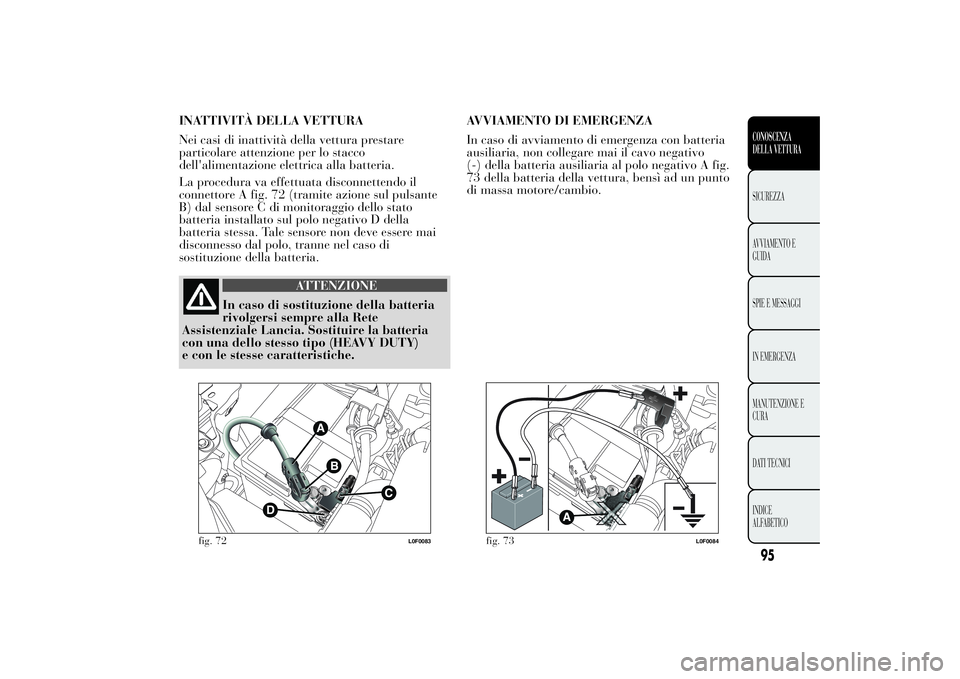

Nei casi di inattività della vettura prestare
particolare attenzione per lo stacco
dell'alimentazione elettrica alla batteria.
La procedura va effettuata disconnettendo il
connettore A fig. 72 (tramite azione sul pulsante
B) dal sensore C di monitoraggio dello stato
batteria installato sul polo negativo D della
batteria stessa. Tale sensore non deve essere mai
disconnesso dal polo, tranne nel caso di
sostituzione della batteria.
ATTENZIONE
In caso di sostituzione della batteria
rivolgersi sempre alla Rete
Assistenziale Lancia. Sostituire la batteria
con una dello stesso tipo (HEAVY DUTY)
e con le stesse caratteristiche.AVVIAMENTO DI EMERGENZA
In caso di avviamento di emergenza con batteria
ausiliaria, non collegare mai il cavo negativo
(-) della batteria ausiliaria al polo negativo A fig.
73 della batteria della vettura, bensì ad un punto
di massa motore/cambio.
fig. 72
L0F0083
fig. 73
L0F0084
95CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

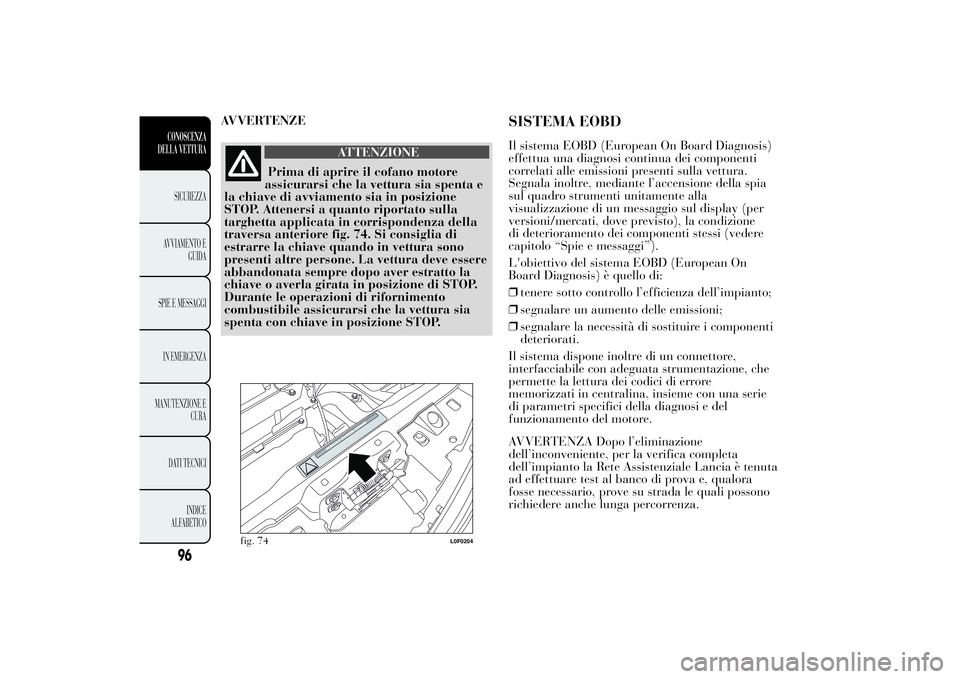

AVVERTENZE
ATTENZIONE
Prima di aprire il cofano motore
assicurarsi che la vettura sia spenta e
la chiave di avviamento sia in posizione
STOP. Attenersi a quanto riportato sulla
targhetta applicata in corrispondenza della
traversa anteriore fig. 74. Si consiglia di
estrarre la chiave quando in vettura sono
presenti altre persone. La vettura deve essere
abbandonata sempre dopo aver estratto la
chiave o averla girata in posizione di STOP.
Durante le operazioni di rifornimento
combustibile assicurarsi che la vettura sia
spenta con chiave in posizione STOP.
SISTEMA EOBDIl sistema EOBD (European On Board Diagnosis)
effettua una diagnosi continua dei componenti
correlati alle emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione della spia
sul quadro strumenti unitamente alla
visualizzazione di un messaggio sul display (per
versioni/mercati, dove previsto), la condizione
di deterioramento dei componenti stessi (vedere
capitolo “Spie e messaggi”).
L'obiettivo del sistema EOBD (European On
Board Diagnosis) è quello di:
❒tenere sotto controllo l’efficienza dell’impianto;
❒segnalare un aumento delle emissioni;
❒segnalare la necessità di sostituire i componenti
deteriorati.
Il sistema dispone inoltre di un connettore,
interfacciabile con adeguata strumentazione, che
permette la lettura dei codici di errore
memorizzati in centralina, insieme con una serie
di parametri specifici della diagnosi e del
funzionamento del motore.
AVVERTENZA Dopo l’eliminazione
dell’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Lancia è tenuta
ad effettuare test al banco di prova e, qualora
fosse necessario, prove su strada le quali possono
richiedere anche lunga percorrenza.
fig. 74
L0F0204
96CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

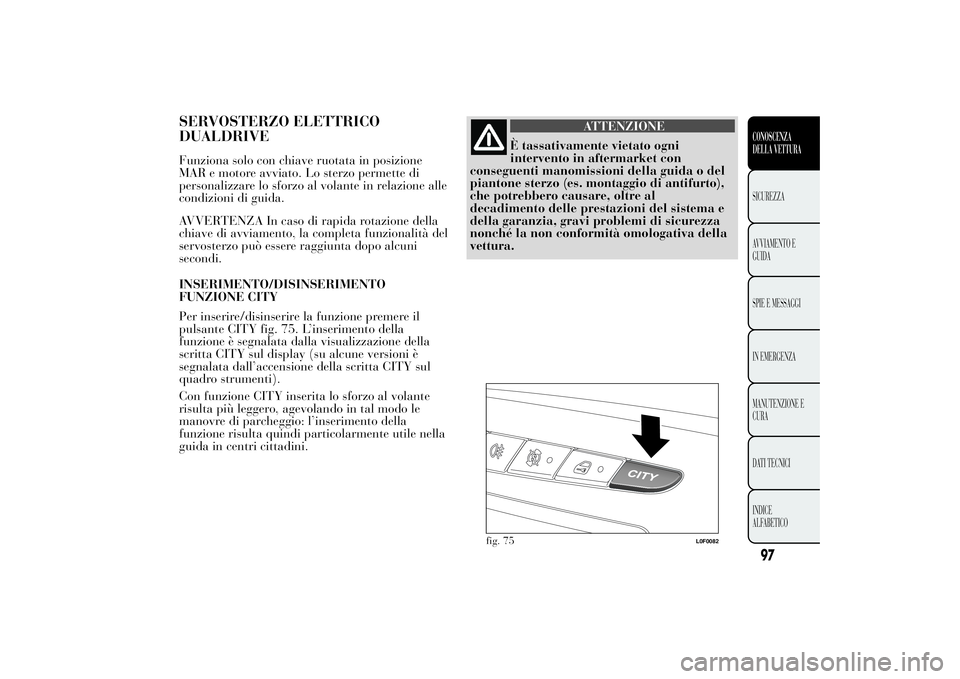

SERVOSTERZO ELETTRICO
DUALDRIVEFunziona solo con chiave ruotata in posizione
MAR e motore avviato. Lo sterzo permette di
personalizzare lo sforzo al volante in relazione alle
condizioni di guida.
AVVERTENZA In caso di rapida rotazione della
chiave di avviamento, la completa funzionalità del
servosterzo può essere raggiunta dopo alcuni
secondi.
INSERIMENTO/DISINSERIMENTO
FUNZIONE CITY
Per inserire/disinserire la funzione premere il
pulsante CITY fig. 75. L’inserimento della
funzione è segnalata dalla visualizzazione della
scritta CITY sul display (su alcune versioni è
segnalata dall’accensione della scritta CITY sul
quadro strumenti).
Con funzione CITY inserita lo sforzo al volante
risulta più leggero, agevolando in tal modo le
manovre di parcheggio: l’inserimento della
funzione risulta quindi particolarmente utile nella
guida in centri cittadini.
ATTENZIONE
È tassativamente vietato ogni
intervento in aftermarket con
conseguenti manomissioni della guida o del
piantone sterzo (es. montaggio di antifurto),
che potrebbero causare, oltre al
decadimento delle prestazioni del sistema e
della garanzia, gravi problemi di sicurezza
nonché la non conformità omologativa della
vettura.
fig. 75
L0F0082
97CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AVVERTENZA Nelle manovre di parcheggio
effettuate con un numero elevato di sterzate, può
verificarsi un indurimento dello sterzo; questo è
normale ed è dovuto all’intervento del sistema
di protezione da surriscaldamento del motore
elettrico di comando della guida, pertanto, non
richiede alcun intervento riparativo. Al successivo
riutilizzo della vettura, il servosterzo ritornerà
ad operare normalmente.
ATTENZIONE
Prima di effettuare qualsiasi
intervento di manutenzione spegnere
sempre il motore e rimuovere la chiave dal
dispositivo di avviamento attivando il blocco
dello sterzo, in particolar modo quando la
vettura si trova con le ruote sollevate da
terra. Nel caso in cui ciò non fosse possibile
(necessità di avere la chiave in posizione
MAR od il motore acceso), rimuovere il
fusibile principale di protezione del
servosterzo elettrico.

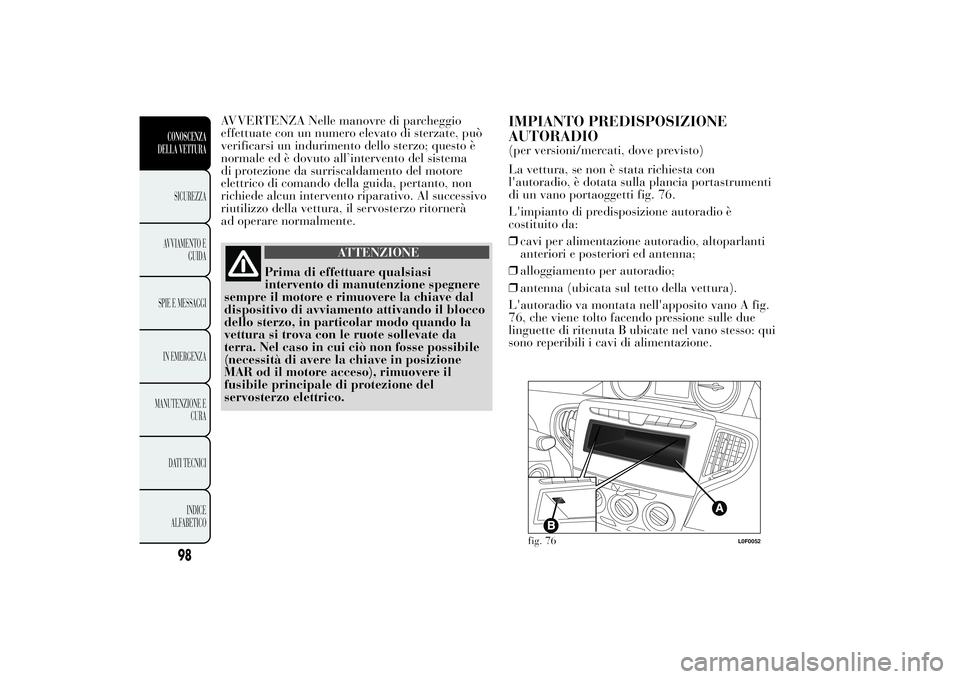

IMPIANTO PREDISPOSIZIONE
AUTORADIO(per versioni/mercati, dove previsto)
La vettura, se non è stata richiesta con
l'autoradio, è dotata sulla plancia portastrumenti
di un vano portaoggetti fig. 76.
L'impianto di predisposizione autoradio è
costituito da:
❒cavi per alimentazione autoradio, altoparlanti
anteriori e posteriori ed antenna;
❒alloggiamento per autoradio;
❒antenna (ubicata sul tetto della vettura).
L'autoradio va montata nell'apposito vano A fig.
76, che viene tolto facendo pressione sulle due
linguette di ritenuta B ubicate nel vano stesso: qui
sono reperibili i cavi di alimentazione.
fig. 76
L0F0052
98CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
