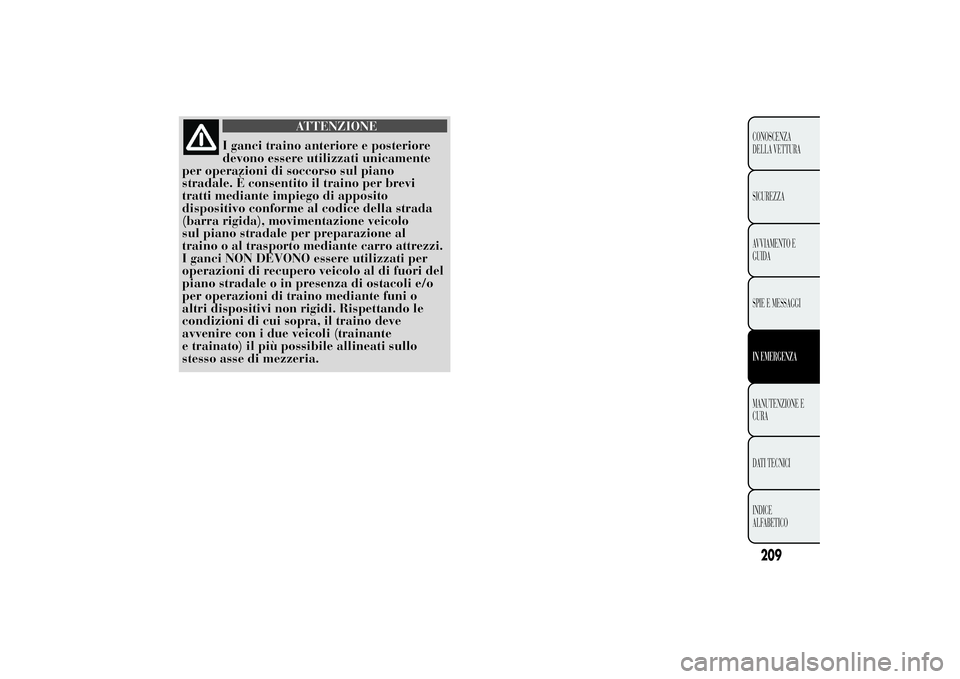

ATTENZIONE
I ganci traino anteriore e posteriore
devono essere utilizzati unicamente
per operazioni di soccorso sul piano
stradale. È consentito il traino per brevi
tratti mediante impiego di apposito
dispositivo conforme al codice della strada
(barra rigida), movimentazione veicolo
sul piano stradale per preparazione al
traino o al trasporto mediante carro attrezzi.
I ganci NON DEVONO essere utilizzati per
operazioni di recupero veicolo al di fuori del
piano stradale o in presenza di ostacoli e/o
per operazioni di traino mediante funi o
altri dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante
e trainato) il più possibile allineati sullo
stesso asse di mezzeria.
209CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

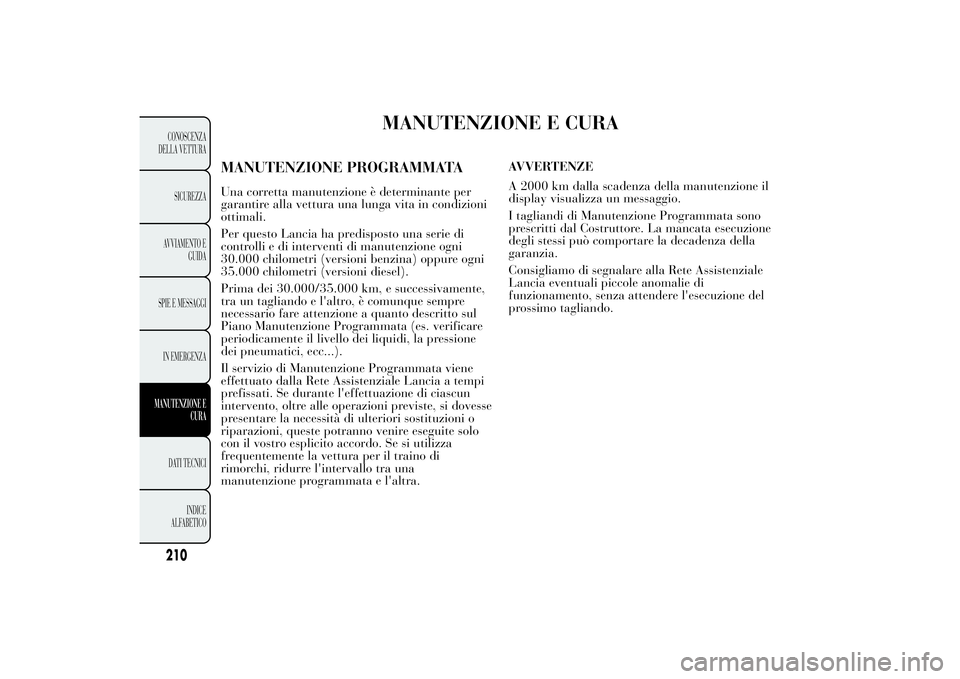

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATAUna corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Lancia ha predisposto una serie di
controlli e di interventi di manutenzione ogni
30.000 chilometri (versioni benzina) oppure ogni
35.000 chilometri (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente,
tra un tagliando e l'altro, è comunque sempre
necessario fare attenzione a quanto descritto sul
Piano Manutenzione Programmata (es. verificare
periodicamente il livello dei liquidi, la pressione
dei pneumatici, ecc...).
Il servizio di Manutenzione Programmata viene
effettuato dalla Rete Assistenziale Lancia a tempi
prefissati. Se durante l'effettuazione di ciascun
intervento, oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori sostituzioni o
riparazioni, queste potranno venire eseguite solo
con il vostro esplicito accordo. Se si utilizza
frequentemente la vettura per il traino di
rimorchi, ridurre l'intervallo tra una
manutenzione programmata e l'altra.AVVERTENZE
A 2000 km dalla scadenza della manutenzione il
display visualizza un messaggio.
I tagliandi di Manutenzione Programmata sono
prescritti dal Costruttore. La mancata esecuzione
degli stessi può comportare la decadenza della
garanzia.
Consigliamo di segnalare alla Rete Assistenziale
Lancia eventuali piccole anomalie di
funzionamento, senza attendere l'esecuzione del
prossimo tagliando.
210CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

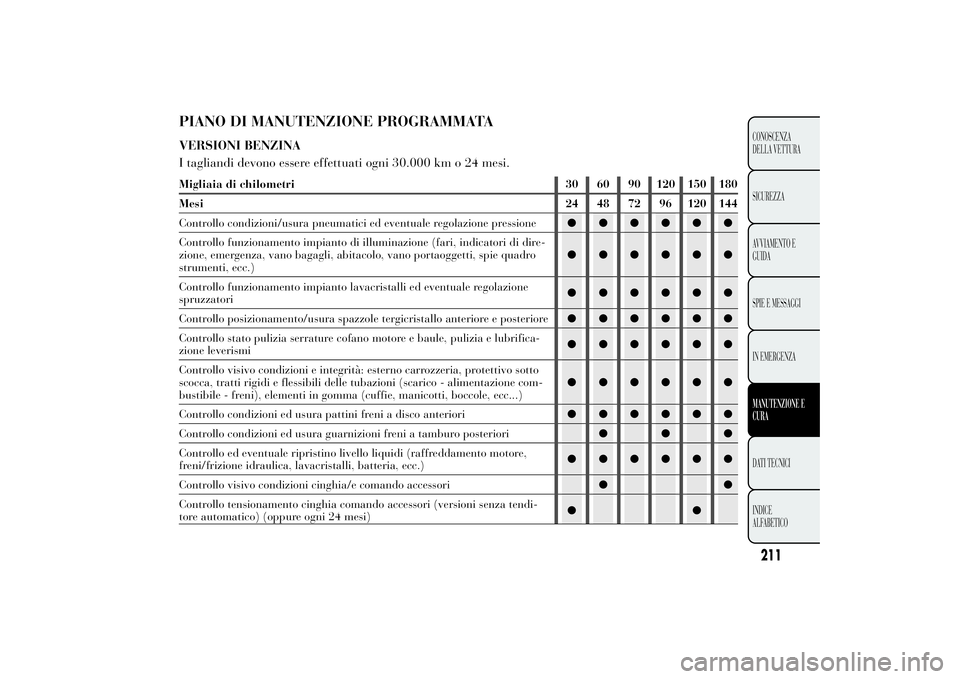

PIANO DI MANUTENZIONE PROGRAMMATAVERSIONI BENZINA
I tagliandi devono essere effettuati ogni 30.000 km o 24 mesi.Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di dire-
zione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro
strumenti, ecc.)●●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale regolazione
spruzzatori●●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e posteriore●●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrifica-
zione leverismi●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione com-
bustibile - freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo tensionamento cinghia comando accessori (versioni senza tendi-
tore automatico) (oppure ogni 24 mesi)●●
211CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

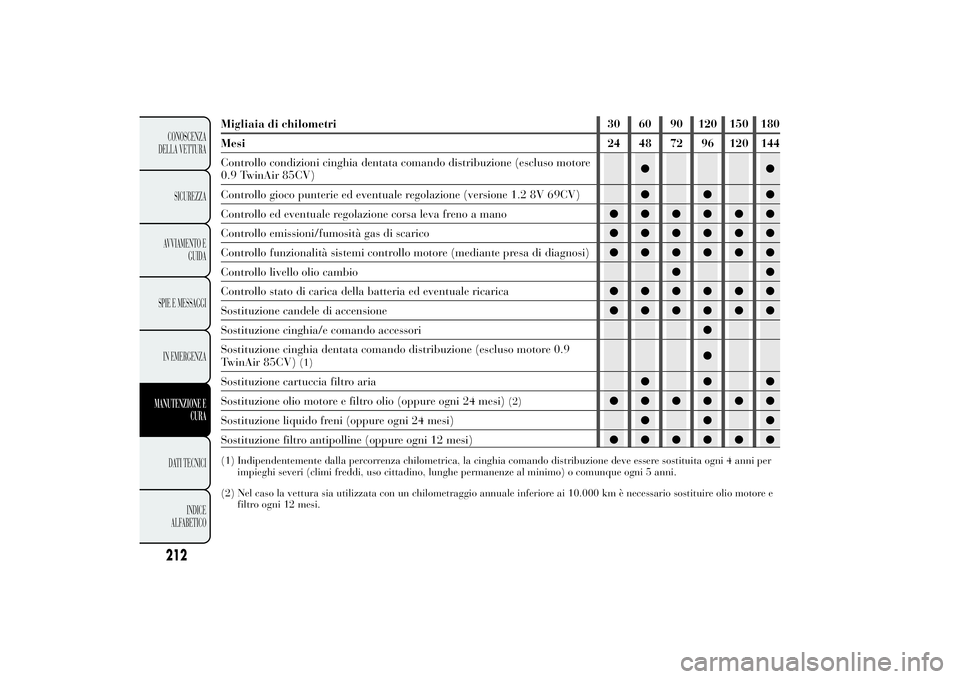

Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni cinghia dentata comando distribuzione (escluso motore
0.9 TwinAir 85CV)●●
Controllo gioco punterie ed eventuale regolazione (versione 1.2 8V 69CV)●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●●
Controllo livello olio cambio●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Sostituzione candele di accensione●●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia dentata comando distribuzione (escluso motore 0.9
TwinAir 85CV)
(1)
●
Sostituzione cartuccia filtro aria●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(2)
●●●●●●
Sostituzione liquido freni (oppure ogni 24 mesi)●●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●●
(1) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per
impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(2) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e
filtro ogni 12 mesi.
212CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

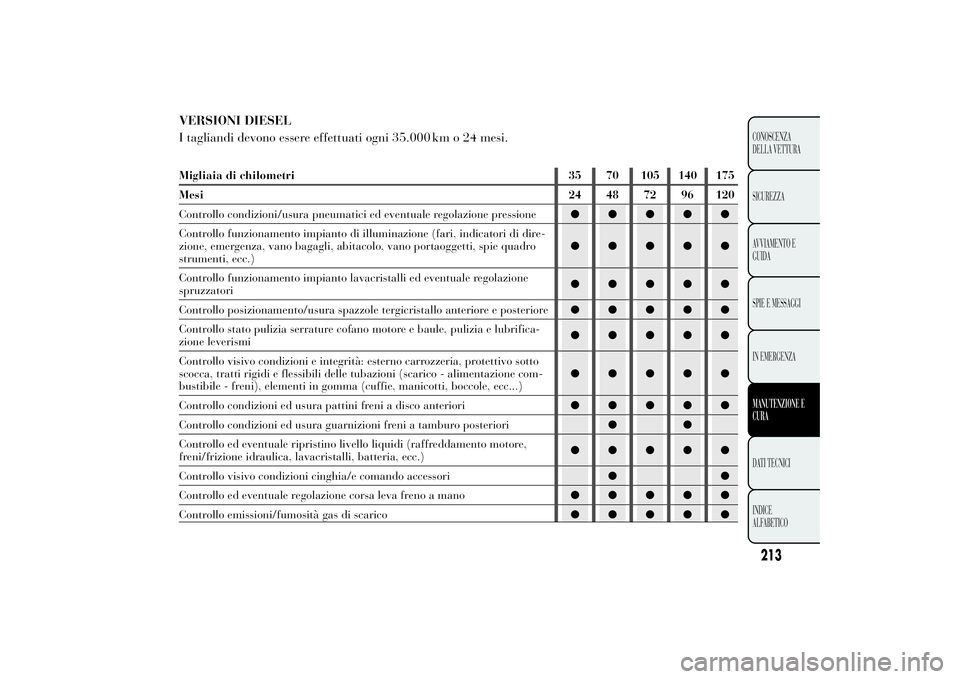

VERSIONI DIESEL
I tagliandi devono essere effettuati ogni 35.000km o 24 mesi.Migliaia di chilometri 35 70 105 140 175
Mesi24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di dire-
zione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro
strumenti, ecc.)●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e posteriore●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrifica-
zione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione com-
bustibile - freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
213CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

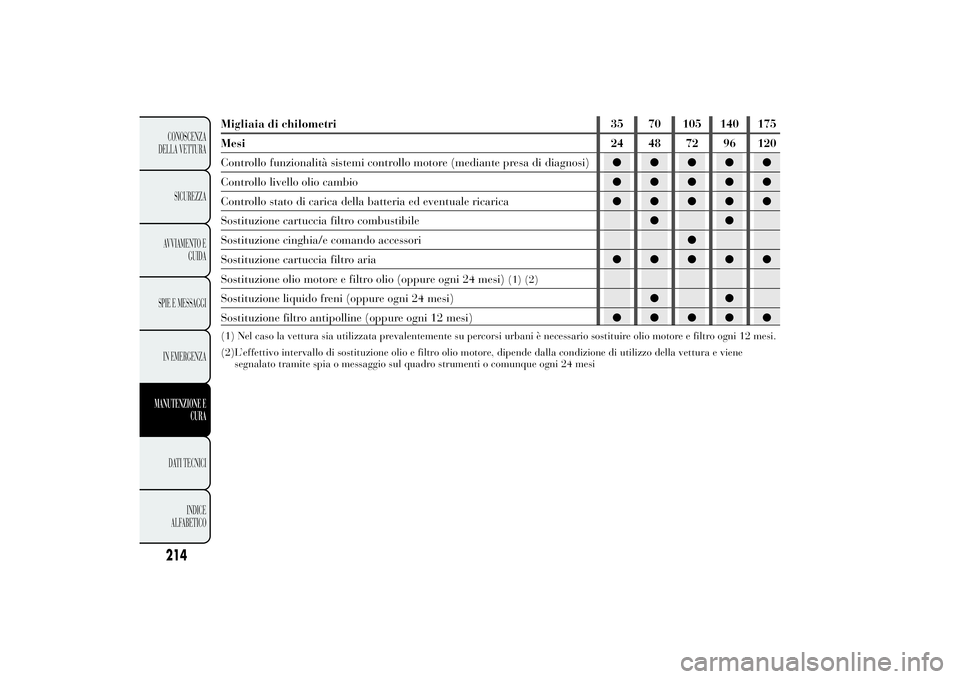

Migliaia di chilometri 35 70 105 140 175
Mesi24 48 72 96 120
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●
Controllo livello olio cambio●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Sostituzione cartuccia filtro combustibile●●
Sostituzione cinghia/e comando accessori●
Sostituzione cartuccia filtro aria●●●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(1) (2)
Sostituzione liquido freni (oppure ogni 24 mesi)●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●(1) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.
(2)L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene
segnalato tramite spia o messaggio sul quadro strumenti o comunque ogni 24 mesi
214CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

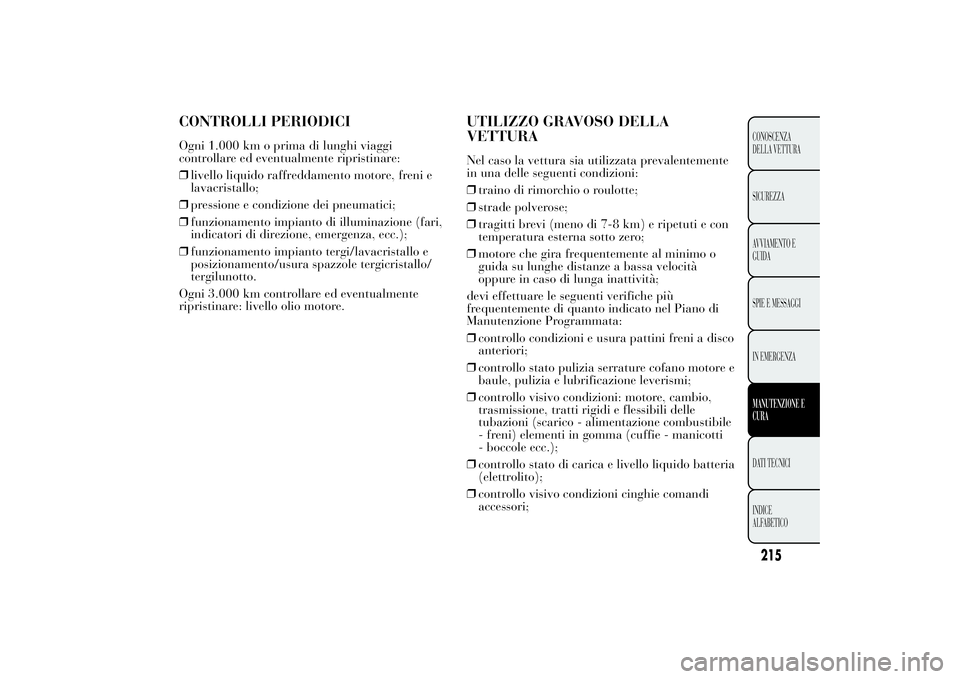

CONTROLLI PERIODICIOgni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido raffreddamento motore, freni e
lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e
posizionamento/usura spazzole tergicristallo/
tergilunotto.
Ogni 3.000 km controllare ed eventualmente
ripristinare: livello olio motore.
UTILIZZO GRAVOSO DELLA
VETTURANel caso la vettura sia utilizzata prevalentemente
in una delle seguenti condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con
temperatura esterna sotto zero;
❒motore che gira frequentemente al minimo o
guida su lunghe distanze a bassa velocità
oppure in caso di lunga inattività;
devi effettuare le seguenti verifiche più
frequentemente di quanto indicato nel Piano di
Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco
anteriori;
❒controllo stato pulizia serrature cofano motore e
baule, pulizia e lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio,
trasmissione, tratti rigidi e flessibili delle
tubazioni (scarico - alimentazione combustibile
- freni) elementi in gomma (cuffie - manicotti
- boccole ecc.);
❒controllo stato di carica e livello liquido batteria
(elettrolito);
❒controllo visivo condizioni cinghie comandi
accessori;
215CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

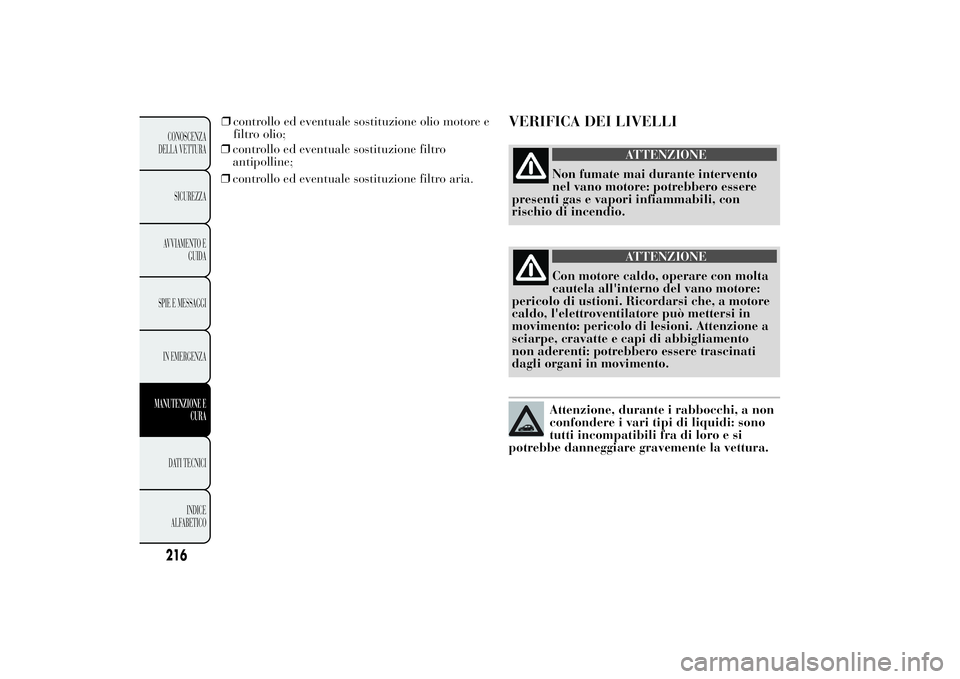

❒controllo ed eventuale sostituzione filtro
antipolline;
❒controllo ed eventuale sostituzione filtro aria.
VERIFICA DEI LIVELLI
ATTENZIONE
Non fumate mai durante intervento
nel vano motore: potrebbero essere
presenti gas e vapori infiammabili, con
rischio di incendio.
ATTENZIONE
Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni. Ricordarsi che, a motore
caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono
tutti incompatibili fra di loro e si
potrebbe danneggiare gravemente la vettura.
216CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
❒controllo ed eventuale sostituzione olio motore e
filtro olio;

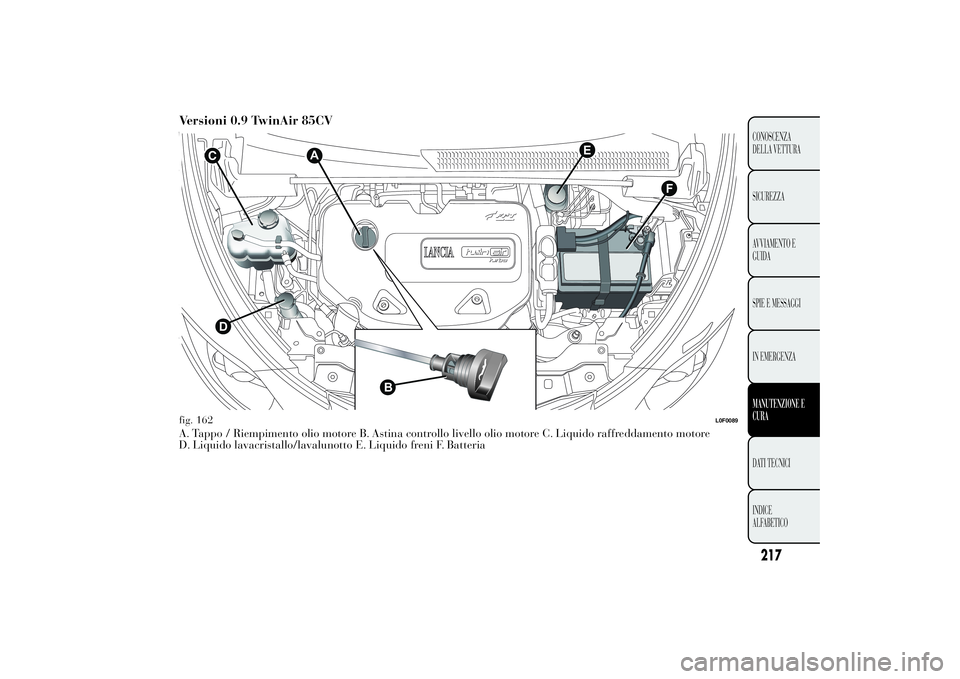

Versioni 0.9 TwinAir 85CVA. Tappo / Riempimento olio motore B. Astina controllo livello olio motore C. Liquido raffreddamento motore
D. Liquido lavacristallo/lavalunotto E. Liquido freni F. Batteria
F
E
CD
B
A
fig. 162
L0F0089
217CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

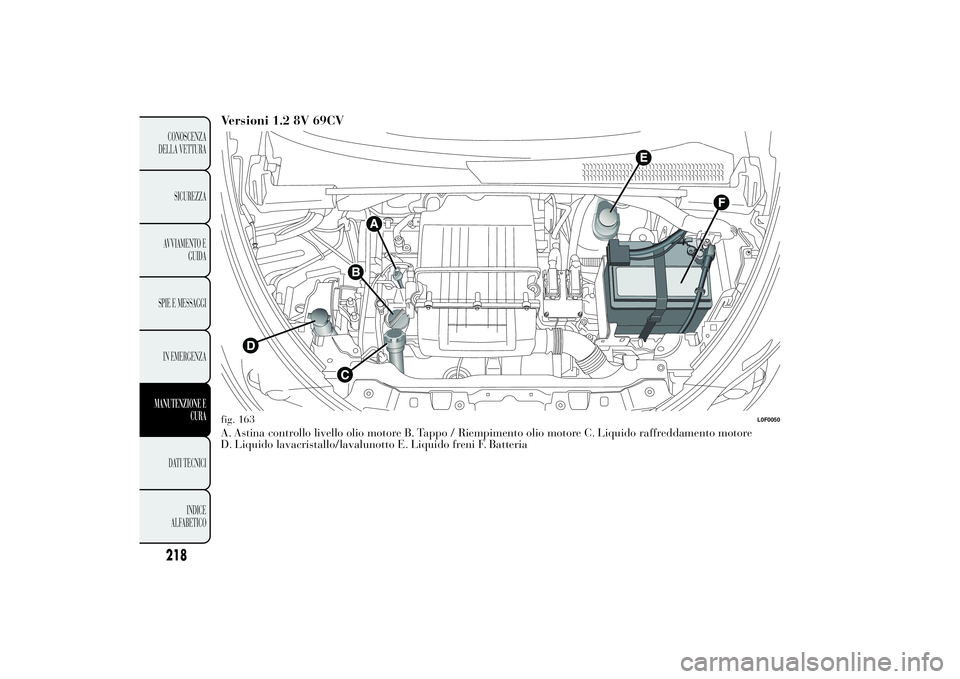

Versioni 1.2 8V 69CVA. Astina controllo livello olio motore B. Tappo / Riempimento olio motore C. Liquido raffreddamento motore
D. Liquido lavacristallo/lavalunotto E. Liquido freni F. Batteriafig. 163
L0F0050
