Lancia Ypsilon 2012 Manual de Uso e Manutenção (in Portuguese)

PNEUS RIM PROTECTOR
AVISO
No caso de utilização de tampões das
rodas integrais fixados (com mola)
à jante de chapa e pneus não de fábrica, em
pós-venda, equipados com “Rim
Protector”(fig. 174), NÃO montar os tampões
de roda. A utilização de pneus e tampões
de roda não adequados poderá levar à perda
improvisa de pressão do pneu.
fig. 174
L0F0020
249CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

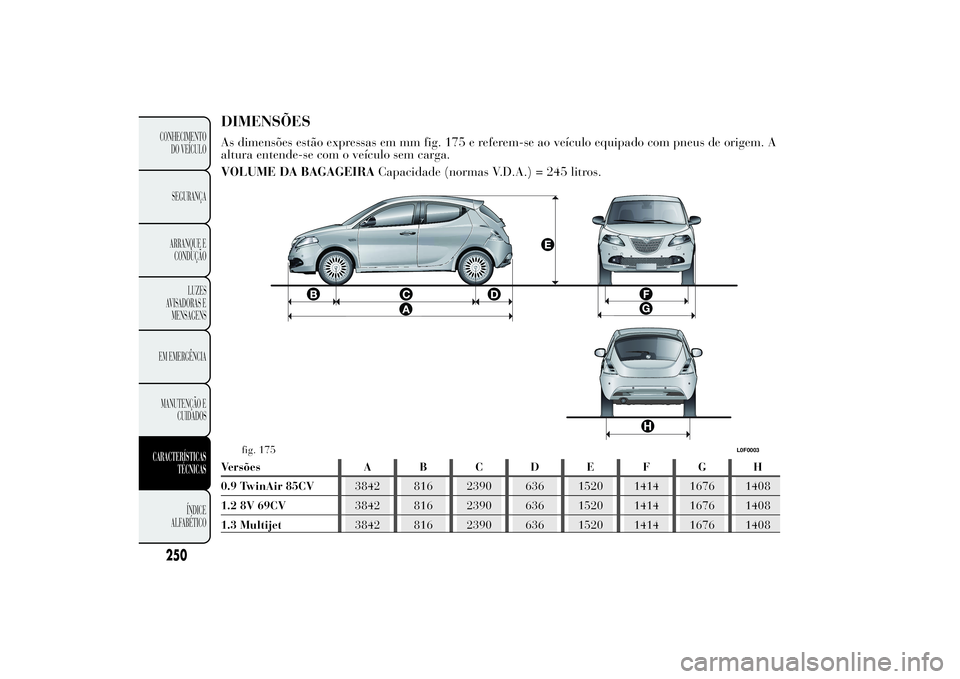

DIMENSÕESAs dimensões estão expressas em mm fig. 175 e referem-se ao veículo equipado com pneus de origem. A
altura entende-se com o veículo sem carga.
VOLUME DA BAGAGEIRACapacidade (normas V.D.A.) = 245 litros.Versões A B C D E F G H
0.9 TwinAir 85CV3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69CV3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
fig. 175
L0F0003
250CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

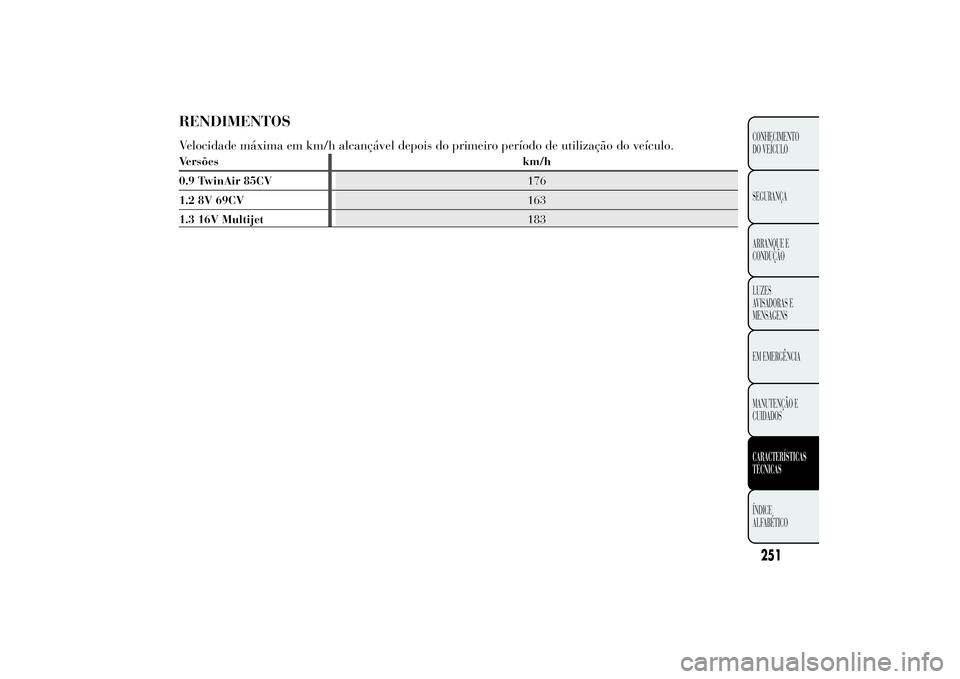

RENDIMENTOSVelocidade máxima em km/h alcançável depois do primeiro período de utilização do veículo.Versões km/h
0.9 TwinAir 85CV176
1.2 8V 69CV163
1.3 16V Multijet183
251CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

– eixo posterior: 810 810 810
– total:1455 (4 lugares) /
1510 (5 lugares)1445 (4 lugares) /
1500 (5 lugares)1530 (4 lugares) /
1585 (5 lugares)
Cargas rebocáveis (kg)
750 750 1000 – atrelado travado:
– atrelado não travado: 400 400 400
Carga máxima no tejadilho: 55 55 55
Carga máxima na esfera (atrelado
travado) (kg):60 60 60
252CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e
consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de

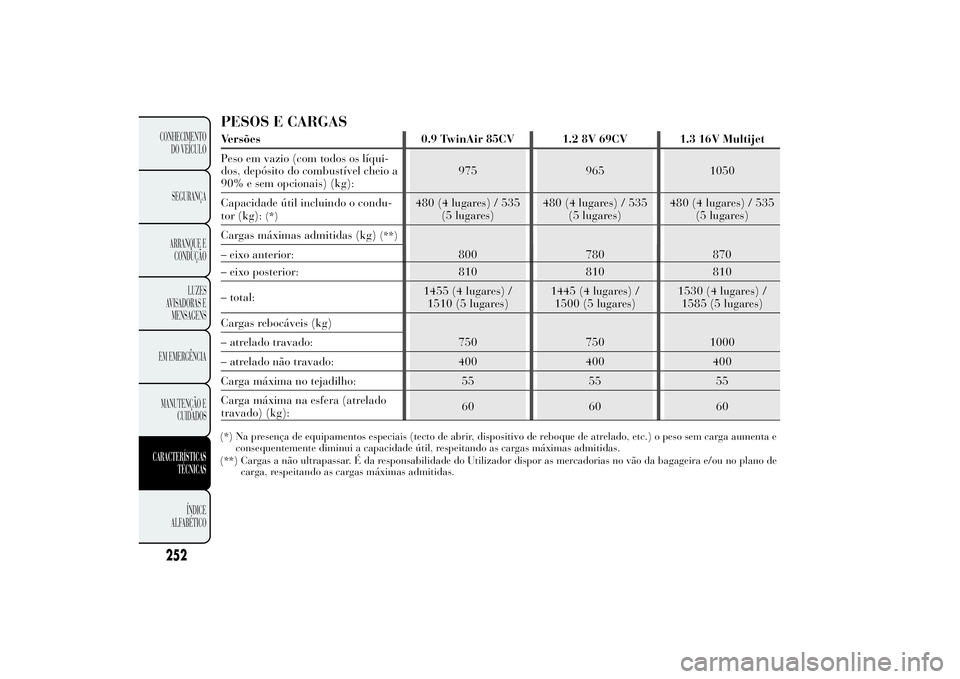

carga, respeitando as cargas máximas admitidas.PESOS E CARGASVersões 0.9 TwinAir 85CV 1.2 8V 69CV 1.3 16V Multijet
Peso em vazio (com todos os líqui-
dos, depósito do combustível cheio a
90% e sem opcionais) (kg):975 965 1050
Capacidade útil incluindo o condu-
tor (kg):
(*)
480 (4 lugares) / 535
(5 lugares)480 (4 lugares) / 535
(5 lugares)480 (4 lugares) / 535
(5 lugares)
Cargas máximas admitidas (kg)
(**)
800 780 870 – eixo anterior:

Carter do motor (litros): 2,8 2,5
SELENIA K P.E.
Cárter do motor e filtro
(litros):3,2 2,8
Caixa de velocidades/
diferencial (litros):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Circuito dos travões
hidráulicos (litros):0,55 0,55 TUTELA TOP 4
Recipiente do líquido lava-
pára-brisas e lava-óculo
posterior (litros):2,55 2,5Mistura de água e líquido
TUTELA PROFES-
SIONAL SC35
253CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UP
e de 40% de água
desmineralizada.

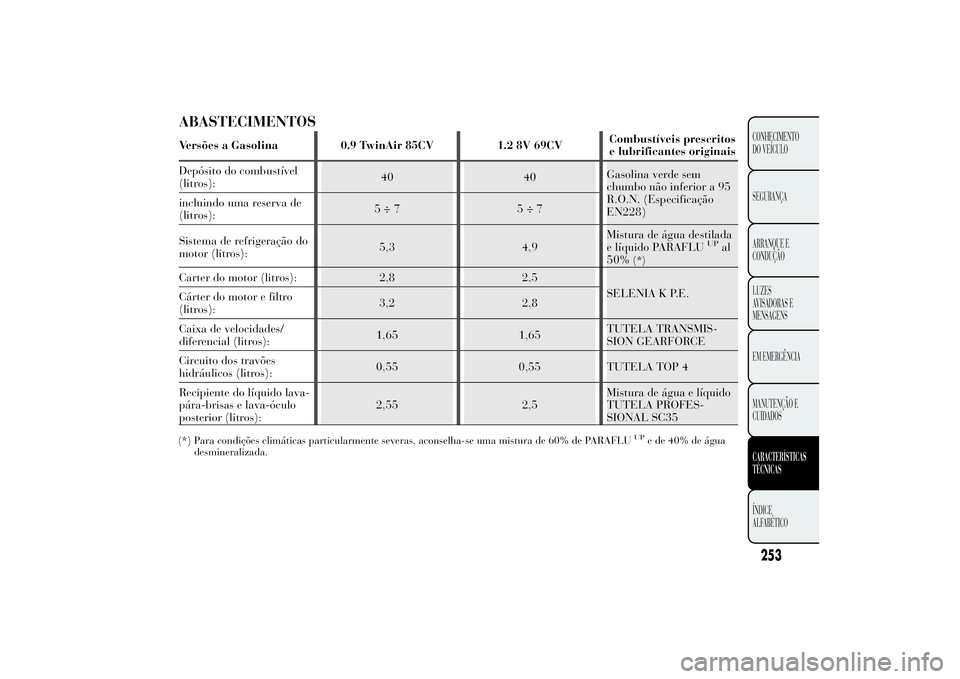

ABASTECIMENTOSVersões a Gasolina 0.9 TwinAir 85CV 1.2 8V 69CVCombustíveis prescritos
e lubrificantes originais
Depósito do combustível
(litros):40 40Gasolina verde sem
chumbo não inferior a 95
R.O.N. (Especificação
EN228) incluindo uma reserva de
(litros):5÷7 5÷7
Sistema de refrigeração do
motor (litros):5,3 4,9Mistura de água destilada
e líquido PARAFLU
UP
al
50%
(*)

Versões a Diesel 1.3 16V MultijetCombustíveis prescritos e lubrifi-
cantes originais
Depósito do combustível (litros): 40
Gasóleo para autotracção (Especifi-
cação EN590)
incluindo uma reserva de (litros): 5 ÷ 7
Sistema de refrigeração do motor
(litros):6,35Mistura de água destilada e líquido
PARAFLU
UP
al 50%
(*)
Carter do motor (litros): 2,8
SELENIA WR P.E.
Cárter do motor e filtro (litros): 3,0
Caixa de velocidades/diferencial
(litros):1,65TUTELA TRANSMISSION
Circuito dos travões hidráulicos
(litros):0,55 TUTELA TOP 4
Recipiente do líquido lava-pára-
brisas e lava-óculo posterior (litros):2,5Mistura de água e líquido TUTELA
PROFESSIONAL SC35(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UP
e de 40% de água
desmineralizada.
254CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
GEARFORCE

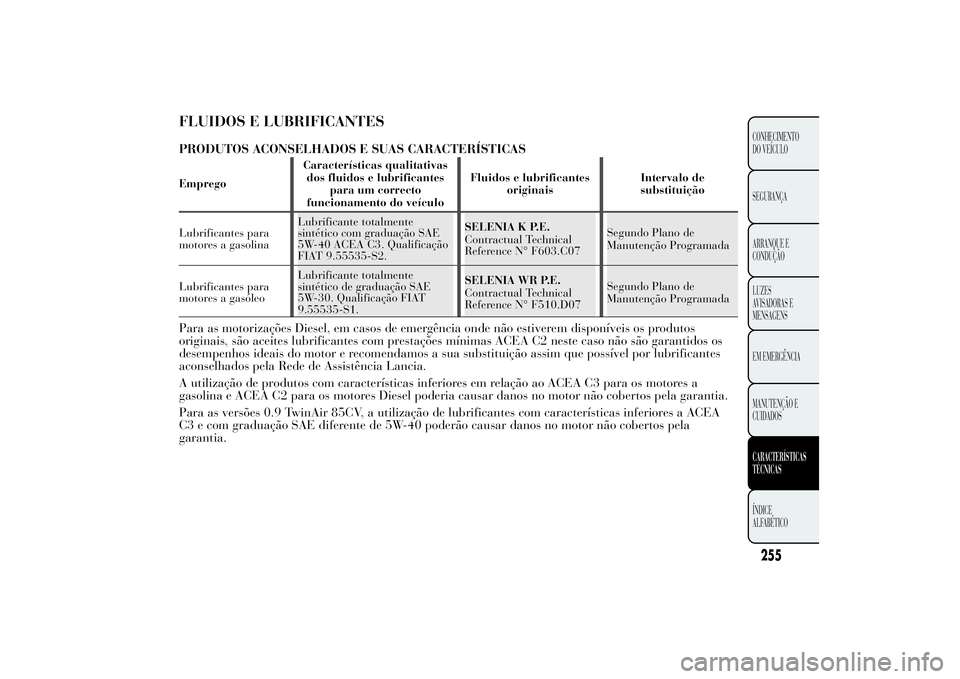

FLUIDOS E LUBRIFICANTESPRODUTOS ACONSELHADOS E SUAS CARACTERÍSTICASEmpregoCaracterísticas qualitativas
dos fluidos e lubrificantes
para um correcto
funcionamento do veículoFluidos e lubrificantes
originaisIntervalo de
substituição
Lubrificantes para
motores a gasolinaLubrificante totalmente
sintético com graduação SAE
5W-40 ACEA C3. Qualificação
FIAT 9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Segundo Plano de
Manutenção Programada
Lubrificantes para
motores a gasóleoLubrificante totalmente
sintético de graduação SAE
5W-30. Qualificação FIAT
9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Segundo Plano de
Manutenção ProgramadaPara as motorizações Diesel, em casos de emergência onde não estiverem disponíveis os produtos
originais, são aceites lubrificantes com prestações mínimas ACEA C2 neste caso não são garantidos os
desempenhos ideais do motor e recomendamos a sua substituição assim que possível por lubrificantes
aconselhados pela Rede de Assistência Lancia.
A utilização de produtos com características inferiores em relação ao ACEA C3 para os motores a
gasolina e ACEA C2 para os motores Diesel poderia causar danos no motor não cobertos pela garantia.
Para as versões 0.9 TwinAir 85CV, a utilização de lubrificantes com características inferiores a ACEA
C3 e com graduação SAE diferente de 5W-40 poderão causar danos no motor não cobertos pela
garantia.
255CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

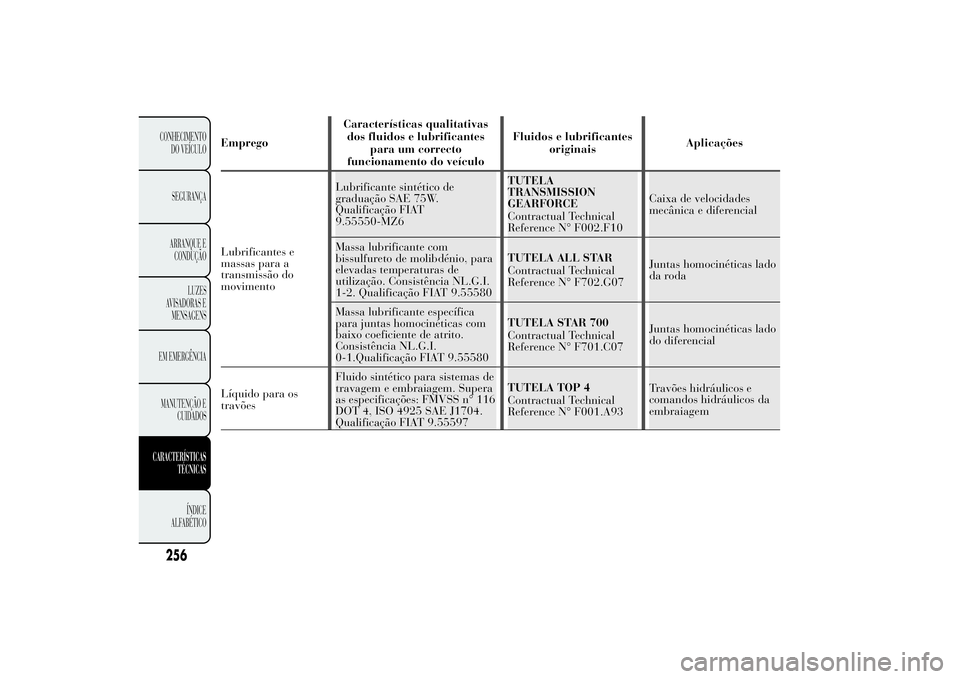

EmpregoCaracterísticas qualitativas
dos fluidos e lubrificantes
para um correcto
funcionamento do veículoFluidos e lubrificantes
originaisAplicações
Lubrificantes e
massas para a
transmissão do
movimentoLubrificante sintético de
graduação SAE 75W.
Qualificação FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Caixa de velocidades
mecânica e diferencial
Massa lubrificante com
bissulfureto de molibdénio, para
elevadas temperaturas de
utilização. Consistência NL.G.I.
1-2. Qualificação FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
da roda
Massa lubrificante específica
para juntas homocinéticas com
baixo coeficiente de atrito.
Consistência NL.G.I.
0-1.Qualificação FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
do diferencial
Líquido para os
travõesFluido sintético para sistemas de
travagem e embraiagem. Supera
as especificações: FMVSS n° 116
DOT 4, ISO 4925 SAE J1704.
Qualificação FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Travões hidráulicos e
comandos hidráulicos da
embraiagem
256CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

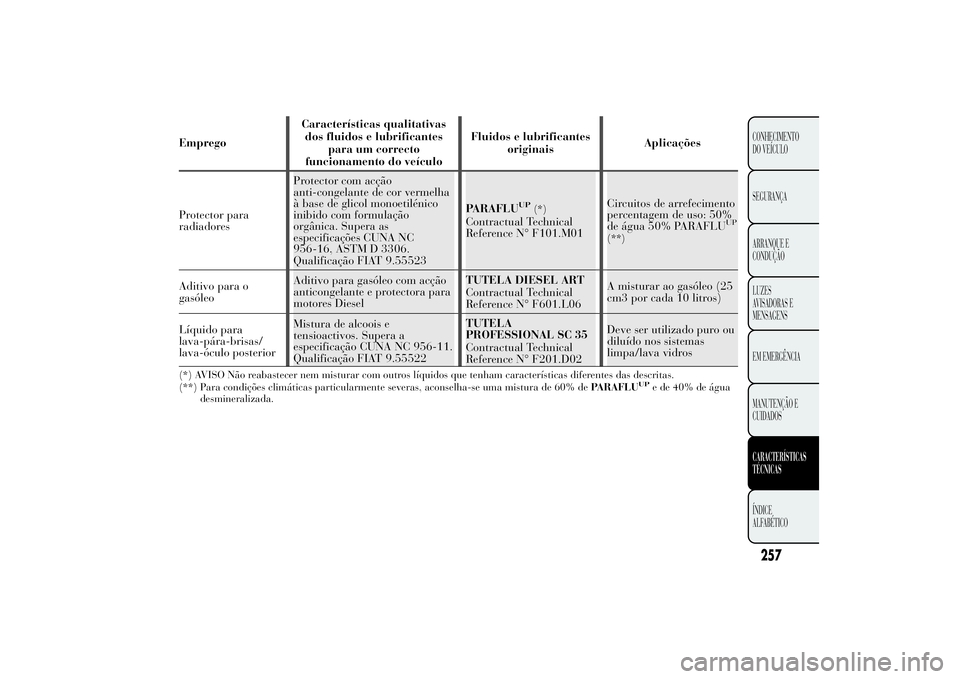

EmpregoCaracterísticas qualitativas
dos fluidos e lubrificantes
para um correcto
funcionamento do veículoFluidos e lubrificantes
originaisAplicações
Protector para
radiadoresProtector com acção
anti-congelante de cor vermelha
à base de glicol monoetilénico
inibido com formulação
orgânica. Supera as
especificações CUNA NC
956-16, ASTM D 3306.
Qualificação FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Circuitos de arrefecimento
percentagem de uso: 50%
de água 50% PARAFLU
UP
(**)
Aditivo para o
gasóleoAditivo para gasóleo com acção
anticongelante e protectora para
motores DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06A misturar ao gasóleo (25
cm3 por cada 10 litros)
Líquido para
lava-pára-brisas/
lava-óculo posteriorMistura de alcoois e
tensioactivos. Supera a
especificação CUNA NC 956-11.
Qualificação FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Deve ser utilizado puro ou
diluído nos sistemas
limpa/lava vidros(*) AVISO Não reabastecer nem misturar com outros líquidos que tenham características diferentes das descritas.
(**) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% dePARAFLU
UP
e de 40% de água
desmineralizada.
257CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

CONSUMO DE COMBUSTÍVELOs valores de consumo de combustível, indicados na seguinte tabela, são determinados com base nos
ensaios de homologação prescritos pelas Directivas Europeias específicas.
Para a determinação do consumo são executados os seguintes procedimentos:
❒ciclo urbano: inicia com um arranque a frio, sendo portanto efectuada uma condução que simula a
utilização de circulação urbana do veículo;
❒ciclo extra-urbano: é efectuada uma condução que simula a utilização de circulação extra-urbana do
veículo com frequentes acelerações em todas as velocidades; a velocidade de percurso varia de 0 a
120 km/h;
❒consumo combinado: é determinado com uma ponderação de cerca de 37% do ciclo urbano e de cerca
de 63% do ciclo extra-urbano.
ATENÇÃO Tipo de percurso, situações de tráfego, condições atmosféricas, estilo de condução, estado
geral do veículo, nível de equipamentos/dotações/acessórios, utilização do climatizador, carga do
veículo, presença de porta-bagagens no tecto, outras situações que penalizam a penetração
aerodinâmica ou a resistência ao avanço, levam a valores de consumo diferentes dos registados.
CONSUMOS SEGUNDO A DIRECTIVA EUROPEIA VIGENTE (litros/100 km)Versões Urbano Extra-urbano Combinado
0.9 TwinAir 85CV5,0 3,8 4,2
1.2 8V 69CV6,4 4,1 4,9
1.3 16V Multijet4,7 3,2 3,8
