stop start Lancia Ypsilon 2012 Návod k použití a údržbě (in Czech)

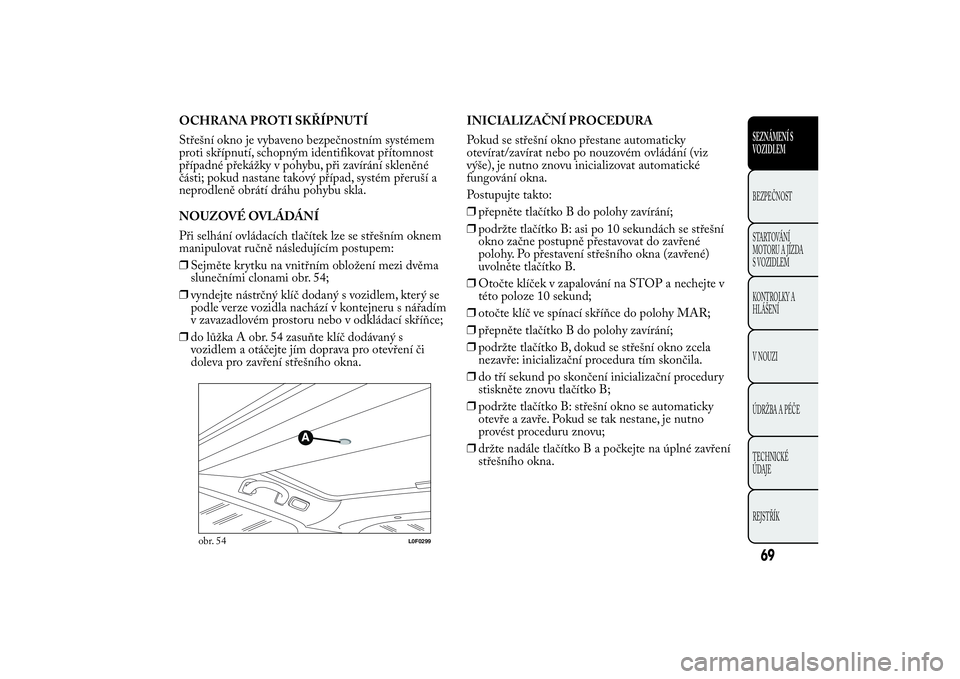

OCHRANA PROTI SKŘÍPNUTÍ
Střešní okno je vybaveno bezpečnostním systémem
proti skřípnutí, schopným identifikovat přítomnost
případné překážky v pohybu, při zavírání skleněné
části; pokud nastane takový případ, systém přeruší a
neprodleně obrátí dráhu pohybu skla.
NOUZOVÉ OVLÁDÁNÍ
Při selhání ovládacích tlačítek lze se střešním oknem
manipulovat ručně následujícím postupem:
❒Sejměte krytku na vnitřním obložení mezi dvěma
slunečními clonami obr. 54;
❒vyndejte nástrčný klíč dodaný s vozidlem, který se
podle verze vozidla nachází v kontejneru s nářadím
v zavazadlovém prostoru nebo v odkládací skříňce;
❒do lůžka A obr. 54 zasuňte klíč dodávaný s
vozidlem a otáčejte jím doprava pro otevření či
doleva pro zavření střešního okna.INICIALIZAČNÍ PROCEDURA
Pokud se střešní okno přestane automaticky
otevírat/zavírat nebo po nouzovém ovládání (viz
výše), je nutno znovu inicializovat automatické
fungování okna.
Postupujte takto:
❒přepněte tlačítko B do polohy zavírání;
❒podržte tlačítko B: asi po 10 sekundách se střešní
okno začne postupně přestavovat do zavřené
polohy. Po přestavení střešního okna (zavřené)
uvolněte tlačítko B.
❒Otočte klíček v zapalování na STOP a nechejte v
této poloze 10 sekund;
❒otočte klíč ve spínací skříňce do polohy MAR;
❒přepněte tlačítko B do polohy zavírání;
❒podržte tlačítko B, dokud se střešní okno zcela
nezavře: inicializační procedura tím skončila.
❒do tří sekund po skončení inicializační procedury
stiskněte znovu tlačítko B;
❒podržte tlačítko B: střešní okno se automaticky
otevře a zavře. Pokud se tak nestane, je nutno
provést proceduru znovu;
❒držte nadále tlačítko B a počkejte na úplné zavření
střešního okna.
obr. 54
L0F0299
69SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

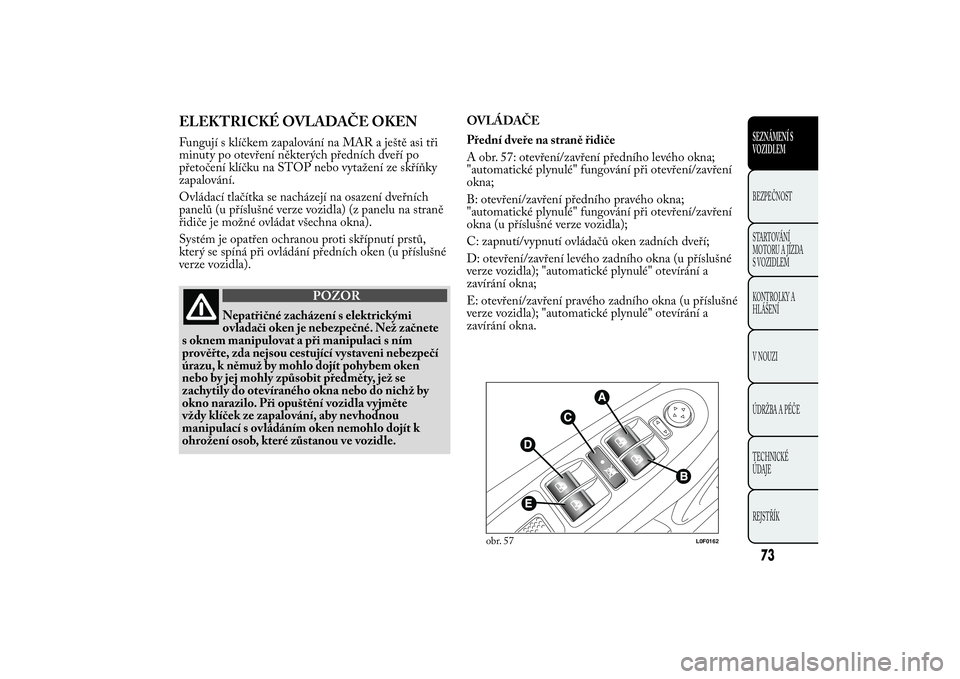

ELEKTRICKÉ OVLADAČE OKENFungují s klíčkem zapalování na MAR a ještě asi tři
minuty po otevření některých předních dveří po
přetočení klíčku na STOP nebo vytažení ze skříňky
zapalování.
Ovládací tlačítka se nacházejí na osazení dveřních
panelů (u příslušné verze vozidla) (z panelu na straně
řidiče je možné ovládat všechna okna).
Systém je opatřen ochranou proti skřípnutí prstů,
který se spíná při ovládání předních oken (u příslušné
verze vozidla).
POZOR
Nepatřičné zacházení s elektrickými
ovladači oken je nebezpečné. Než začnete
s oknem manipulovat a při manipulaci s ním
prověřte, zda nejsou cestující vystaveni nebezpečí
úrazu, k němuž by mohlo dojít pohybem oken
nebo by jej mohly způsobit předměty, jež se
zachytily do otevíraného okna nebo do nichž by
okno narazilo. Při opuštění vozidla vyjměte
vždy klíček ze zapalování, aby nevhodnou
manipulací s ovládáním oken nemohlo dojít k
ohrožení osob, které zůstanou ve vozidle.OVLÁDAČE
Přední dveře na straně řidiče
A obr. 57: otevření/zavření předního levého okna;
"automatické plynulé" fungování při otevření/zavření
okna;
B: otevření/zavření předního pravého okna;
"automatické plynulé" fungování při otevření/zavření
okna (u příslušné verze vozidla);
C: zapnutí/vypnutí ovládačů oken zadních dveří;
D: otevření/zavření levého zadního okna (u příslušné
verze vozidla); "automatické plynulé" otevírání a
zavírání okna;
E: otevření/zavření pravého zadního okna (u příslušné
verze vozidla); "automatické plynulé" otevírání a
zavírání okna.
obr. 57
L0F0162
73SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

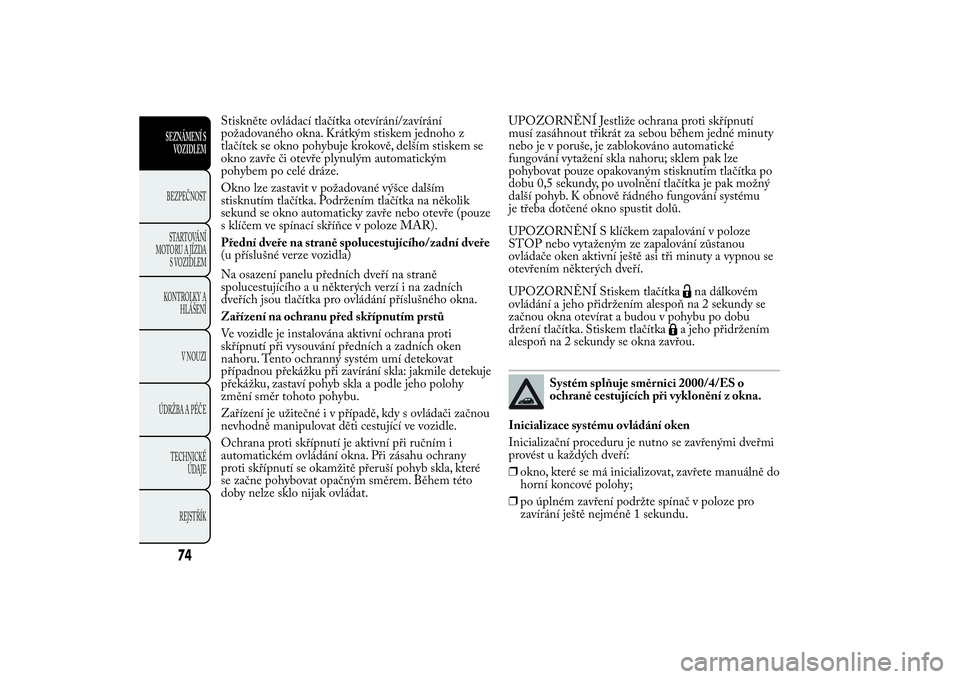

Stiskněte ovládací tlačítka otevírání/zavírání
požadovaného okna. Krátkým stiskem jednoho z
tlačítek se okno pohybuje krokově, delším stiskem se
okno zavře či otevře plynulým automatickým
pohybem po celé dráze.
Okno lze zastavit v požadované výšce dalším
stisknutím tlačítka. Podržením tlačítka na několik
sekund se okno automaticky zavře nebo otevře (pouze
s klíčem ve spínací skříňce v poloze MAR).
Přední dveře na straně spolucestujícího/zadní dveře
(u příslušné verze vozidla)
Na osazení panelu předních dveří na straně
spolucestujícího a u některých verzí i na zadních
dveřích jsou tlačítka pro ovládání příslušného okna.
Zařízení na ochranu před skřípnutím prstů
Ve vozidle je instalována aktivní ochrana proti
skřípnutí při vysouvání předních a zadních oken
nahoru. Tento ochranný systém umí detekovat
případnou překážku při zavírání skla: jakmile detekuje
překážku, zastaví pohyb skla a podle jeho polohy
změní směr tohoto pohybu.
Zařízení je užitečné i v případě, kdy s ovládači začnou
nevhodně manipulovat děti cestující ve vozidle.
Ochrana proti skřípnutí je aktivní při ručním i
automatickém ovládání okna. Při zásahu ochrany
proti skřípnutí se okamžitě přeruší pohyb skla, které
se začne pohybovat opačným směrem. Během této
doby nelze sklo nijak ovládat.UPOZORNĚNÍ Jestliže ochrana proti skřípnutí
musí zasáhnout třikrát za sebou během jedné minuty
nebo je v poruše, je zablokováno automatické
fungování vytažení skla nahoru; sklem pak lze
pohybovat pouze opakovaným stisknutím tlačítka po
dobu 0,5 sekundy, po uvolnění tlačítka je pak možný
další pohyb. K obnově řádného fungování systému
je třeba dotčené okno spustit dolů.
UPOZORNĚNÍ S klíčkem zapalování v poloze
STOP nebo vytaženým ze zapalování zůstanou
ovládače oken aktivní ještě asi tři minuty a vypnou se
otevřením některých dveří.
UPOZORNĚNÍ Stiskem tlačítka
na dálkovém
ovládání a jeho přidržením alespoň na 2 sekundy se
začnou okna otevírat a budou v pohybu po dobu
držení tlačítka. Stiskem tlačítka
a jeho přidržením
alespoň na 2 sekundy se okna zavřou.
Systém splňuje směrnici 2000/4/ES o
ochraně cestujících při vyklonění z okna.
Inicializace systému ovládání oken
Inicializační proceduru je nutno se zavřenými dveřmi
provést u každých dveří:
❒okno, které se má inicializovat, zavřete manuálně do
horní koncové polohy;
❒po úplném zavření podržte spínač v poloze pro
zavírání ještě nejméně 1 sekundu.
74
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

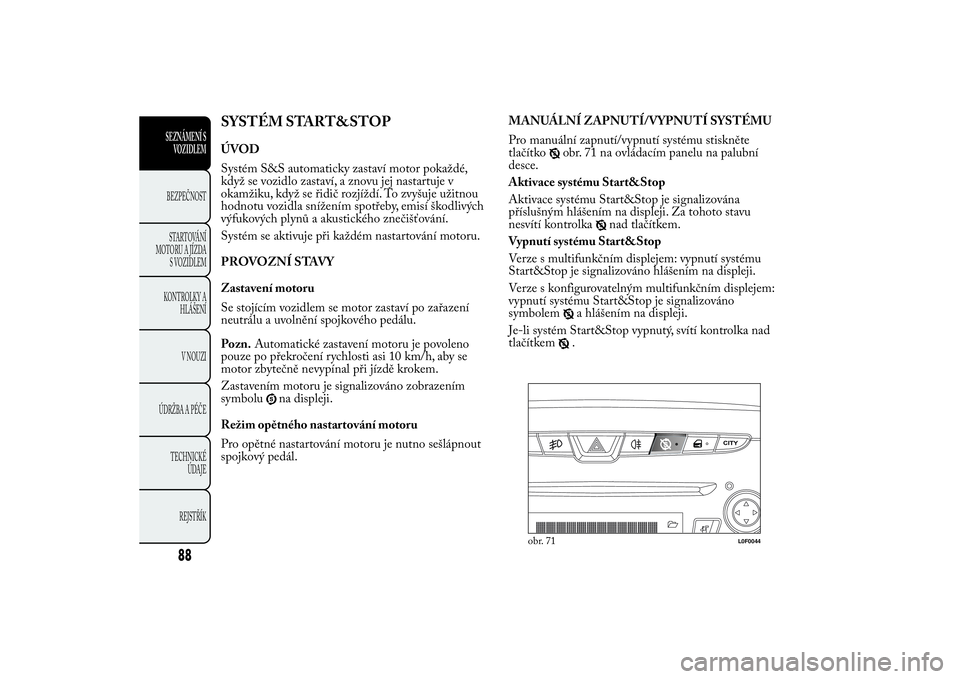

SYSTÉM START&STOPÚVOD
Systém S&S automaticky zastaví motor pokaždé,
když se vozidlo zastaví, a znovu jej nastartuje v
okamžiku, když se řidič rozjíždí. To zvyšuje užitnou
hodnotu vozidla snížením spotřeby, emisí škodlivých
výfukových plynů a akustického znečišťování.
Systém se aktivuje při každém nastartování motoru.
PROVOZNÍ STAVY
Zastavení motoru
Se stojícím vozidlem se motor zastaví po zařazení
neutrálu a uvolnění spojkového pedálu.
Pozn.Automatické zastavení motoru je povoleno
pouze po překročení rychlosti asi 10 km/h, aby se
motor zbytečně nevypínal při jízdě krokem.
Zastavením motoru je signalizováno zobrazením
symbolu
na displeji.
Režim opětného nastartování motoru
Pro opětné nastartování motoru je nutno sešlápnout
spojkový pedál.MANUÁLNÍ ZAPNUTÍ/VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému stiskněte
tlačítko
obr. 71 na ovládacím panelu na palubní
desce.
Aktivace systému Start&Stop
Aktivace systému Start&Stop je signalizována
příslušným hlášením na displeji. Za tohoto stavu
nesvítí kontrolka
nad tlačítkem.
Vypnutí systému Start&Stop
Verze s multifunkčním displejem: vypnutí systému
Start&Stop je signalizováno hlášením na displeji.
Verze s konfigurovatelným multifunkčním displejem:
vypnutí systému Start&Stop je signalizováno
symbolem
a hlášením na displeji.
Je-li systém Start&Stop vypnutý, svítí kontrolka nad
tlačítkem.
obr. 71
L0F0044
88
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

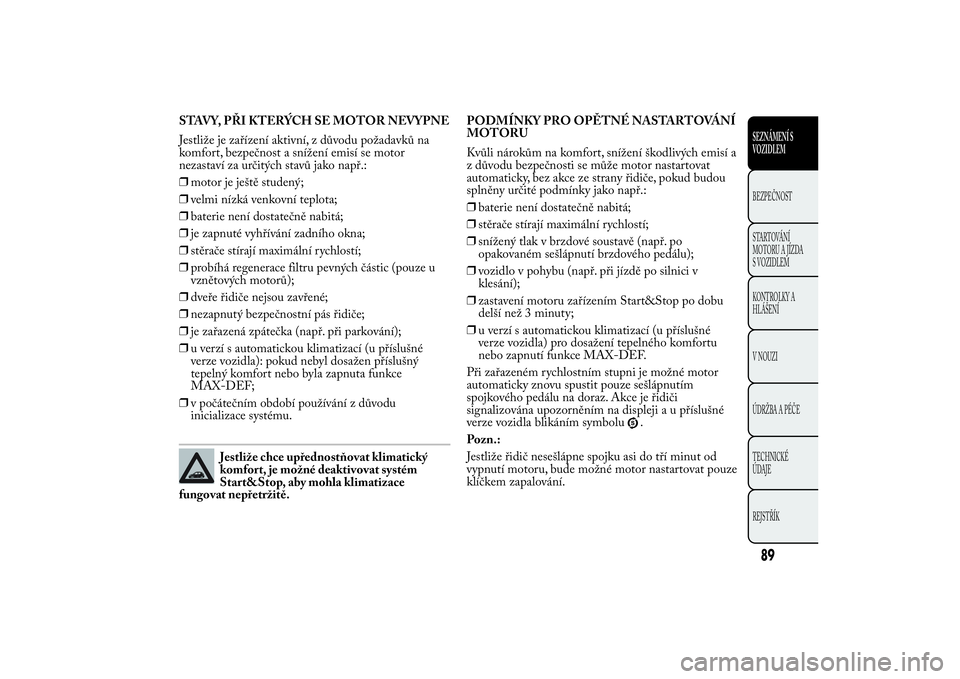

STAVY, PŘI KTERÝCH SE MOTOR NEVYPNE
Jestliže je zařízení aktivní, z důvodu požadavků na
komfort, bezpečnost a snížení emisí se motor
nezastaví za určitých stavů jako např.:
❒motor je ještě studený;
❒velmi nízká venkovní teplota;
❒baterie není dostatečně nabitá;
❒je zapnuté vyhřívání zadního okna;
❒stěrače stírají maximální rychlostí;
❒probíhá regenerace filtru pevných částic (pouze u
vznětových motorů);
❒dveře řidiče nejsou zavřené;
❒nezapnutý bezpečnostní pás řidiče;
❒je zařazená zpátečka (např. při parkování);
❒u verzí s automatickou klimatizací (u příslušné
verze vozidla): pokud nebyl dosažen příslušný
tepelný komfort nebo byla zapnuta funkce
MAX-DEF;
❒v počátečním období používání z důvodu
inicializace systému.
Jestliže chce upřednostňovat klimatický
komfort, je možné deaktivovat systém
Start&Stop, aby mohla klimatizace
fungovat nepřetržitě.PODMÍNKY PRO OPĚTNÉ NASTARTOVÁNÍ
MOTORU
Kvůli nárokům na komfort, snížení škodlivých emisí a
z důvodu bezpečnosti se může motor nastartovat
automaticky, bez akce ze strany řidiče, pokud budou
splněny určité podmínky jako např.:
❒baterie není dostatečně nabitá;
❒stěrače stírají maximální rychlostí;
❒snížený tlak v brzdové soustavě (např. po
opakovaném sešlápnutí brzdového pedálu);
❒vozidlo v pohybu (např. při jízdě po silnici v
klesání);
❒zastavení motoru zařízením Start&Stop po dobu
delší než 3 minuty;
❒u verzí s automatickou klimatizací (u příslušné
verze vozidla) pro dosažení tepelného komfortu
nebo zapnutí funkce MAX-DEF.
Při zařazeném rychlostním stupni je možné motor
automaticky znovu spustit pouze sešlápnutím
spojkového pedálu na doraz. Akce je řidiči
signalizována upozorněním na displeji a u příslušné
verze vozidla blikáním symbolu
.
Pozn.:
Jestliže řidič nesešlápne spojku asi do tří minut od
vypnutí motoru, bude možné motor nastartovat pouze
klíčkem zapalování.
89SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

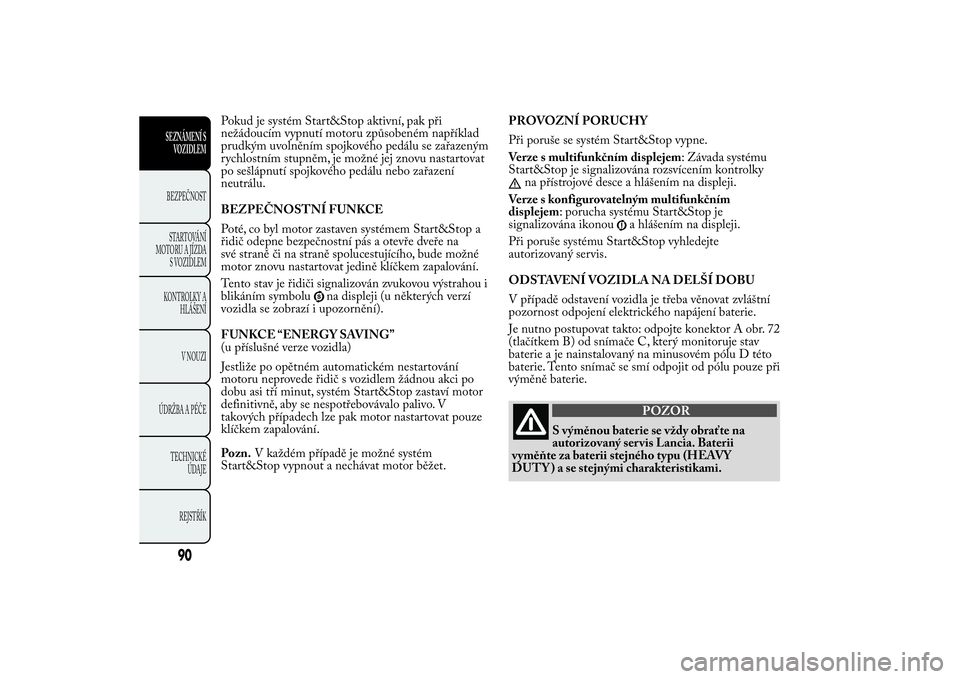

Pokud je systém Start&Stop aktivní, pak při
nežádoucím vypnutí motoru způsobeném například
prudkým uvolněním spojkového pedálu se zařazeným
rychlostním stupněm, je možné jej znovu nastartovat
po sešlápnutí spojkového pedálu nebo zařazení
neutrálu.
BEZPEČNOSTNÍ FUNKCE
Poté, co byl motor zastaven systémem Start&Stop a
řidič odepne bezpečnostní pás a otevře dveře na
své straně či na straně spolucestujícího, bude možné
motor znovu nastartovat jedině klíčkem zapalování.
Tento stav je řidiči signalizován zvukovou výstrahou i
blikáním symbolu
na displeji (u některých verzí
vozidla se zobrazí i upozornění).
FUNKCE “ENERGY SAVING”
(u příslušné verze vozidla)
Jestliže po opětném automatickém nestartování
motoru neprovede řidič s vozidlem žádnou akci po
dobu asi tří minut, systém Start&Stop zastaví motor
definitivně, aby se nespotřebovávalo palivo. V
takových případech lze pak motor nastartovat pouze
klíčkem zapalování.
Pozn.V každém případě je možné systém
Start&Stop vypnout a nechávat motor běžet.PROVOZNÍ PORUCHY
Při poruše se systém Start&Stop vypne.
Verze s multifunkčním displejem: Závada systému
Start&Stop je signalizována rozsvícením kontrolky
na přístrojové desce a hlášením na displeji.
Verze s konfigurovatelným multifunkčním
displejem: porucha systému Start&Stop je
signalizována ikonou
a hlášením na displeji.
Při poruše systému Start&Stop vyhledejte
autorizovaný servis.
ODSTAVENÍ VOZIDLA NA DELŠÍ DOBU
V případě odstavení vozidla je třeba věnovat zvláštní
pozornost odpojení elektrického napájení baterie.
Je nutno postupovat takto: odpojte konektor A obr. 72
(tlačítkem B) od snímače C, který monitoruje stav
baterie a je nainstalovaný na minusovém pólu D této
baterie. Tento snímač se smí odpojit od pólu pouze při
výměně baterie.
POZOR
S výměnou baterie se vždy obraťte na
autorizovaný ser vis Lancia. Baterii
vyměňte za baterii stejného typu (HEAVY
DUTY ) a se stejnými charakteristikami.
90
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

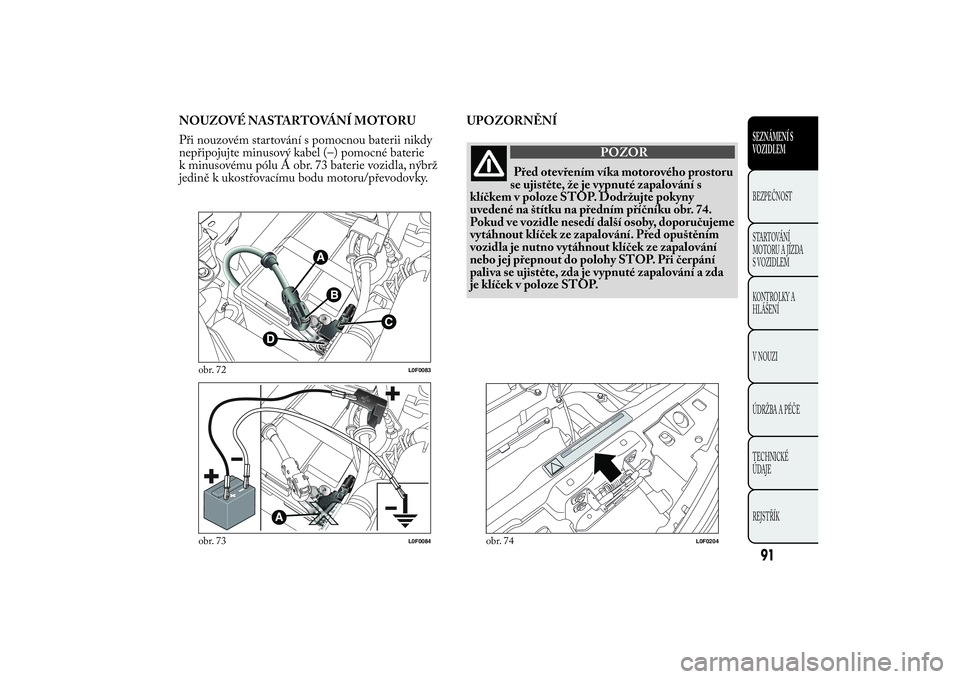

NOUZOVÉ NASTARTOVÁNÍ MOTORU
Při nouzovém startování s pomocnou baterii nikdy
nepřipojujte minusový kabel (–) pomocné baterie
k minusovému pólu A obr. 73 baterie vozidla, nýbrž
jedině k ukostřovacímu bodu motoru/převodovky.UPOZORNĚNÍ
POZOR
Před otevřením víka motorového prostoru
se ujistěte, že je vypnuté zapalování s
klíčkem v poloze STOP. Dodržujte pokyny
uvedené na štítku na předním příčníku obr. 74.
Pokud ve vozidle nesedí další osoby, doporučujeme
vytáhnout klíček ze zapalování. Před opuštěním
vozidla je nutno vytáhnout klíček ze zapalování
nebo jej přepnout do polohy STOP. Při čerpání
paliva se ujistěte, zda je vypnuté zapalování a zda
je klíček v poloze STOP.
obr. 72
L0F0083
obr. 73
L0F0084
obr. 74
L0F0204
91SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

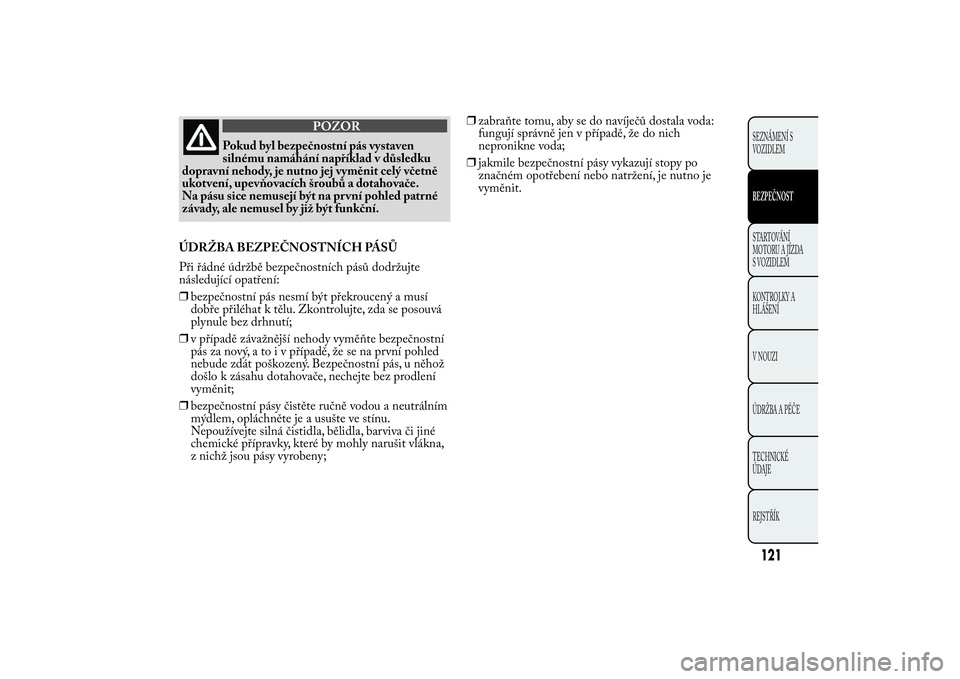

POZOR
Pokud byl bezpečnostní pás vystaven
silnému namáhání například v důsledku
dopravní nehody, je nutno jej vyměnit celý včetně
ukotvení, upevňovacích šroubů a dotahovače.
Na pásu sice nemusejí být na pr vní pohled patrné
závady, ale nemusel by již být funkční.
ÚDRŽBA BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů dodržujte
následující opatření:
❒bezpečnostní pás nesmí být překroucený a musí
dobře přiléhat k tělu. Zkontrolujte, zda se posouvá
plynule bez drhnutí;
❒v případě závažnější nehody vyměňte bezpečnostní
pás za nový, a to i v případě, že se na první pohled
nebude zdát poškozený. Bezpečnostní pás, u něhož
došlo k zásahu dotahovače, nechejte bez prodlení
vyměnit;
❒bezpečnostní pásy čistěte ručně vodou a neutrálním
mýdlem, opláchněte je a usušte ve stínu.
Nepoužívejte silná čistidla, bělidla, barviva či jiné
chemické přípravky, které by mohly narušit vlákna,
z nichž jsou pásy vyrobeny;❒zabraňte tomu, aby se do navíječů dostala voda:
fungují správně jen v případě, že do nich
nepronikne voda;
❒jakmile bezpečnostní pásy vykazují stopy po
značném opotřebení nebo natržení, je nutno je
vyměnit.
121SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

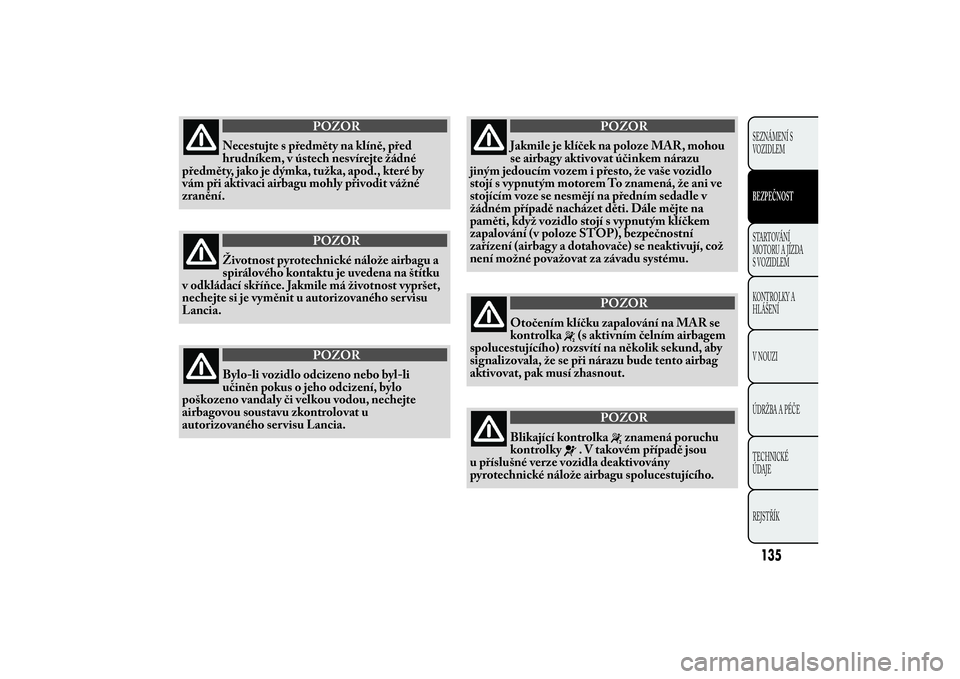

POZOR
Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod., které by
vám při aktivaci airbagu mohly přivodit vážné
zranění.
POZOR
Životnost pyrotechnické nálože airbagu a
spirálového kontaktu je uvedena na štítku
v odkládací skříňce. Jakmile má životnost vypršet,
nechejte si je vyměnit u autorizovaného ser visu
Lancia.
POZOR
Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou, nechejte
airbagovou soustavu zkontrolovat u
autorizovaného ser visu Lancia.
POZOR
Jakmile je klíček na poloze MAR, mohou
se airbagy aktivovat účinkem nárazu
jiným jedoucím vozem i přesto, že vaše vozidlo
stojí s vypnutým motorem To znamená, že ani ve
stojícím voze se nesmějí na předním sedadle v
žádném případě nacházet děti. Dále mějte na
paměti, když vozidlo stojí s vypnutým klíčkem
zapalování (v poloze STOP), bezpečnostní
zařízení (airbagy a dotahovače) se neaktivují, což
není možné považovat za závadu systému.
POZOR
Otočením klíčku zapalování na MAR se
kontrolka
(s aktivním čelním airbagem
spolucestujícího) rozsvítí na několik sekund, aby
signalizovala, že se při nárazu bude tento airbag
aktivovat, pak musí zhasnout.
POZOR
Blikající kontrolka
znamená poruchu
kontrolky
. V takovém případě jsou
u příslušné verze vozidla deaktivovány
pyrotechnické nálože airbagu spolucestujícího.
135SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

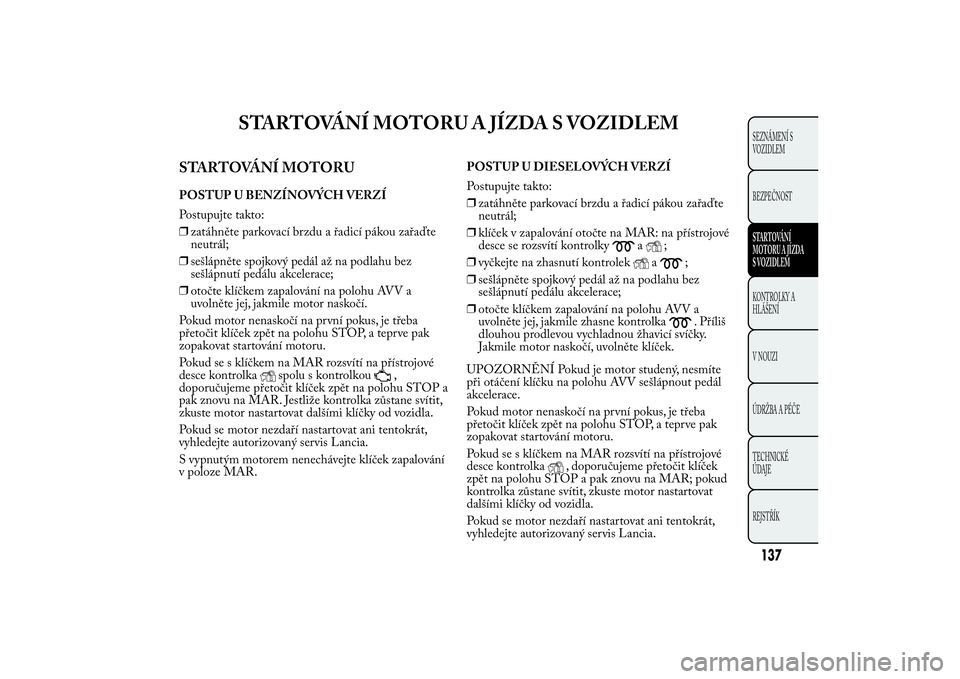

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
STARTOVÁNÍ MOTORUPOSTUP U BENZÍNOVÝCH VERZÍ
Postupujte takto:
❒zatáhněte parkovací brzdu a řadicí pákou zařaďte
neutrál;
❒sešlápněte spojkový pedál až na podlahu bez
sešlápnutí pedálu akcelerace;
❒otočte klíčkem zapalování na polohu AVV a
uvolněte jej, jakmile motor naskočí.
Pokud motor nenaskočí na první pokus, je třeba
přetočit klíček zpět na polohu STOP, a teprve pak
zopakovat startování motoru.
Pokud se s klíčkem na MAR rozsvítí na přístrojové
desce kontrolka
spolu s kontrolkou
,
doporučujeme přetočit klíček zpět na polohu STOP a
pak znovu na MAR. Jestliže kontrolka zůstane svítit,
zkuste motor nastartovat dalšími klíčky od vozidla.
Pokud se motor nezdaří nastartovat ani tentokrát,
vyhledejte autorizovaný servis Lancia.
S vypnutým motorem nenechávejte klíček zapalování
v poloze MAR.POSTUP U DIESELOVÝCH VERZÍ
Postupujte takto:
❒zatáhněte parkovací brzdu a řadicí pákou zařaďte
neutrál;
❒klíček v zapalování otočte na MAR: na přístrojové
desce se rozsvítí kontrolky
a
;
❒vyčkejte na zhasnutí kontrolek
a
;
❒sešlápněte spojkový pedál až na podlahu bez
sešlápnutí pedálu akcelerace;
❒otočte klíčkem zapalování na polohu AVV a
uvolněte jej, jakmile zhasne kontrolka. Příliš
dlouhou prodlevou vychladnou žhavicí svíčky.
Jakmile motor naskočí, uvolněte klíček.
UPOZORNĚNÍ Pokud je motor studený, nesmíte
při otáčení klíčku na polohu AVV sešlápnout pedál
akcelerace.
Pokud motor nenaskočí na první pokus, je třeba
přetočit klíček zpět na polohu STOP, a teprve pak
zopakovat startování motoru.
Pokud se s klíčkem na MAR rozsvítí na přístrojové
desce kontrolka
, doporučujeme přetočit klíček
zpět na polohu STOP a pak znovu na MAR; pokud
kontrolka zůstane svítit, zkuste motor nastartovat
dalšími klíčky od vozidla.
Pokud se motor nezdaří nastartovat ani tentokrát,
vyhledejte autorizovaný servis Lancia.
137SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
