Lancia Ypsilon 2012 Návod k použití a údržbě (in Czech)

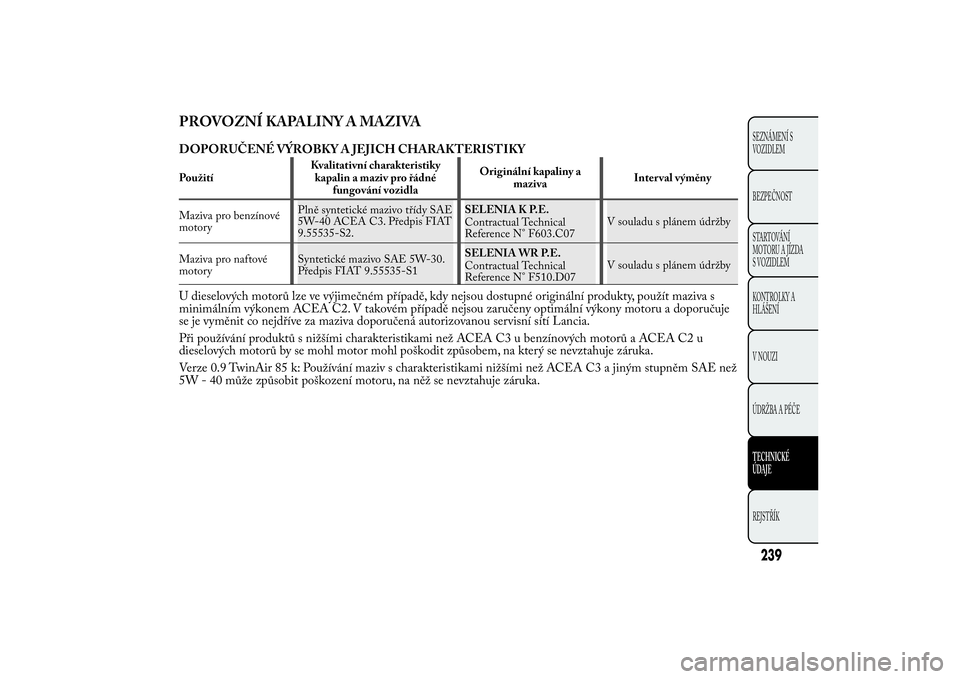

PROVOZNÍ KAPALINY A MAZIVADOPORUČENÉ VÝROBKY A JEJICH CHARAKTERISTIKYPoužitíKvalitativní charakteristiky
kapalin a maziv pro řádné
fungování vozidlaOriginální kapaliny a
mazivaInter val výměny
Maziva pro benzínové
motoryPlně syntetické mazivo třídy SAE
5W-40 ACEA C3. Předpis FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07V souladu s plánem údržby
Maziva pro naftové
motorySyntetické mazivo SAE 5W-30.
Předpis FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07V souladu s plánem údržbyU dieselových motorů lze ve výjimečném případě, kdy nejsou dostupné originální produkty, použít maziva s
minimálním výkonem ACEA C2. V takovém případě nejsou zaručeny optimální výkony motoru a doporučuje
se je vyměnit co nejdříve za maziva doporučená autorizovanou servisní sítí Lancia.
Při používání produktů s nižšími charakteristikami než ACEA C3 u benzínových motorů a ACEA C2 u
dieselových motorů by se mohl motor mohl poškodit způsobem, na který se nevztahuje záruka.
Verze 0.9 TwinAir 85 k: Používání maziv s charakteristikami nižšími než ACEA C3 a jiným stupněm SAE než
5W - 40 může způsobit poškození motoru, na něž se nevztahuje záruka.
239SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

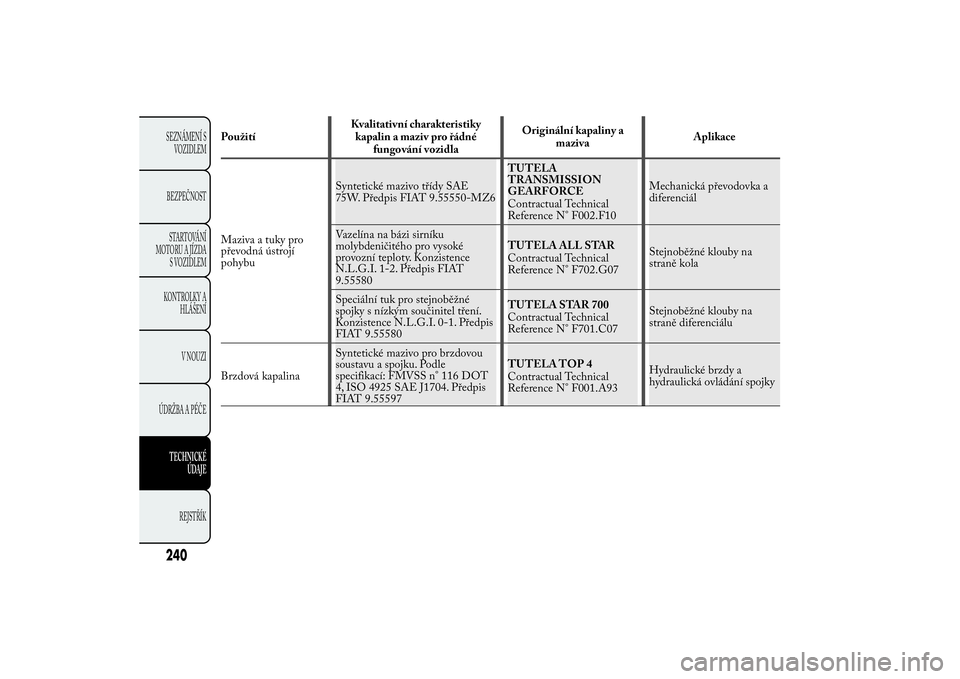

PoužitíKvalitativní charakteristiky
kapalin a maziv pro řádné
fungování vozidlaOriginální kapaliny a
mazivaAplikace
Maziva a tuky pro
převodná ústrojí
pohybuSyntetické mazivo třídy SAE
75W. Předpis FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanická převodovka a
diferenciál
Vazelína na bázi sirníku
molybdeničitého pro vysoké
provozní teploty. Konzistence
N.L.G.I. 1-2. Předpis FIAT
9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Stejnoběžné klouby na
straně kola
Speciální tuk pro stejnoběžné
spojky s nízkým součinitel tření.
Konzistence N.L.G.I. 0-1. Předpis
FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Stejnoběžné klouby na
straně diferenciálu
Brzdová kapalinaSyntetické mazivo pro brzdovou
soustavu a spojku. Podle
specifikací: FMVSS n° 116 DOT
4, ISO 4925 SAE J1704. Předpis
FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulické brzdy a
hydraulická ovládání spojky
240SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

PoužitíKvalitativní charakteristiky
kapalin a maziv pro řádné
fungování vozidlaOriginální kapaliny a
mazivaAplikace

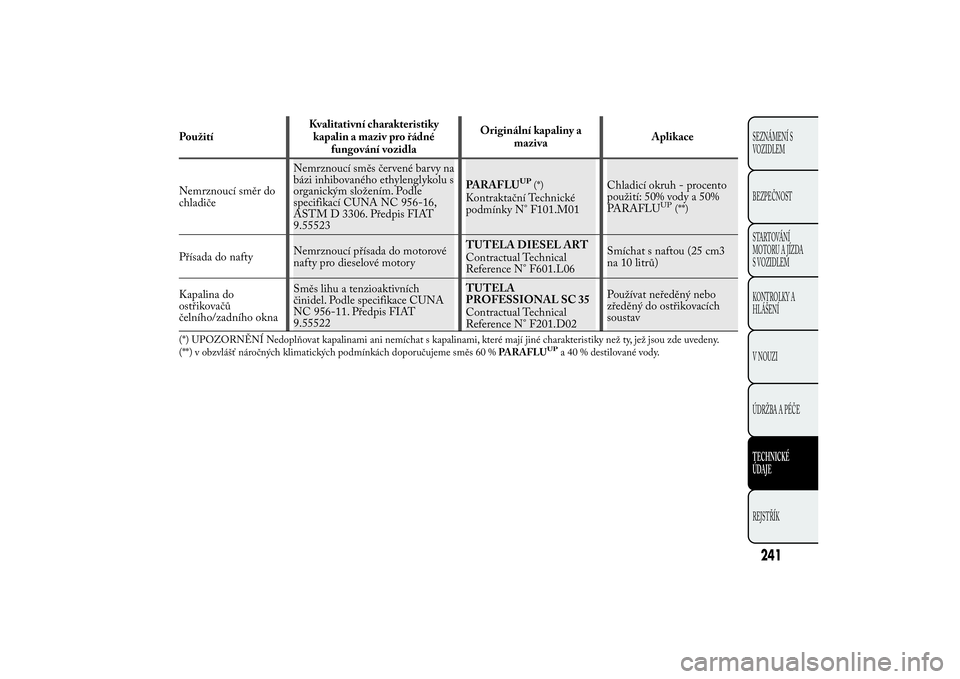

Nemrznoucí směr do
chladičeNemrznoucí směs červené barvy na
bázi inhibovaného ethylenglykolu s
organickým složením. Podle
specifikací CUNA NC 956-16,
ASTM D 3306. Předpis FIAT
9.55523PARAFLU
UP
(*)
Kontraktační Technické
podmínky N° F101.M01Chladicí okruh - procento
použití: 50% vody a 50%
PARAFLU
UP
(**)
Přísada do naftyNemrznoucí přísada do motorové
nafty pro dieselové motoryTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Smíchat s naftou (25 cm3
na 10 litrů)
Kapalina do
ostřikovačů
čelního/zadního oknaSměs lihu a tenzioaktivních
činidel. Podle specifikace CUNA
NC 956-11. Předpis FIAT
9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Používat neředěný nebo
zředěný do ostřikovacích
soustav(*) UPOZORNĚNÍ Nedoplňovat kapalinami ani nemíchat s kapalinami, které mají jiné charakteristiky než ty, jež jsou zde uvedeny.
(**) v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLU
UP
a 40 % destilované vody.
241SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

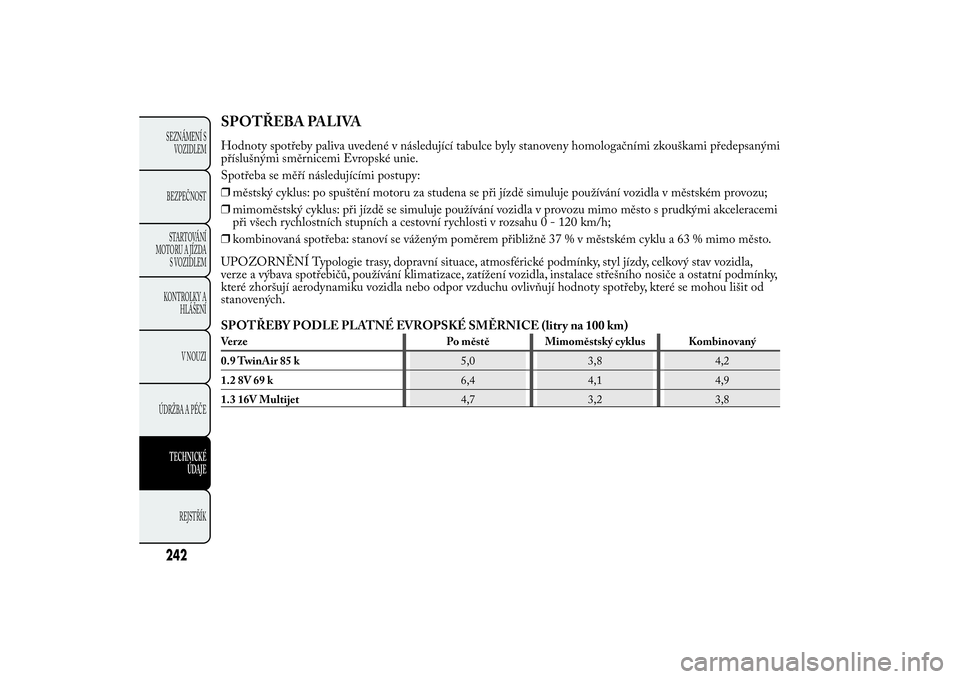

SPOTŘEBA PALIVAHodnoty spotřeby paliva uvedené v následující tabulce byly stanoveny homologačními zkouškami předepsanými
příslušnými směrnicemi Evropské unie.
Spotřeba se měří následujícími postupy:
❒městský cyklus: po spuštění motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
❒mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi
při všech rychlostních stupních a cestovní rychlosti v rozsahu 0 - 120 km/h;
❒kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Typologie trasy, dopravní situace, atmosférické podmínky, styl jízdy, celkový stav vozidla,
verze a výbava spotřebičů, používání klimatizace, zatížení vozidla, instalace střešního nosiče a ostatní podmínky,
které zhoršují aerodynamiku vozidla nebo odpor vzduchu ovlivňují hodnoty spotřeby, které se mohou lišit od
stanovených.
SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)Verze Po městě Mimoměstský cyklus Kombinovaný
0.9 TwinAir 85 k5,0 3,8 4,2
1.2 8V 69 k6,4 4,1 4,9
1.3 16V Multijet4,7 3,2 3,8
242SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

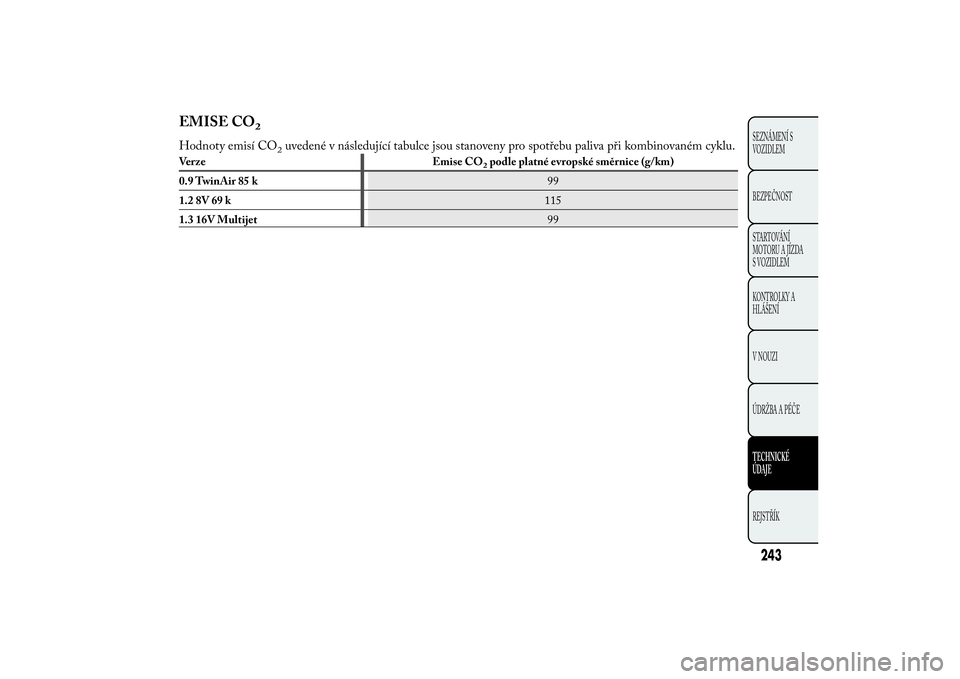

EMISE CO
2
Hodnoty emisí CO
2uvedené v následující tabulce jsou stanoveny pro spotřebu paliva při kombinovaném cyklu.
Verze Emise CO
2podle platné evropské směrnice (g/km)
0.9 TwinAir 85 k99
1.2 8V 69 k115
1.3 16V Multijet99
243SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI ŽIVOTNOSTIAutomobilka Lancia vyvíjí značné úsilí při ochraně životního prostředí průběžným zlepšováním výrobních
postupů a vyráběním výrobků, jež jsou stále více “ekologicky kompatibilní”. Pro poskytování co nejlepších
služeb zákazníkům v rámci předpisů o ochraně životního prostředí a povinností stanovených evropskou
směrnicí 2000/53/ES o vozidlech s ukončenou životností Vám Lancia nabízí možnost takové vozidlo (*)
odevzdat bez jakýchkoli výdajů.
Podle výše uvedené směrnice může poslední držitel nebo vlastník vozidlo předat vozidlo bez jakýchkoli výdajů
vzhledem k nulové nebo minusové tržní hodnotě tohoto vozidla. Ve všech zemích Evropské unie bylo do 1.
ledna 2007 možné bezplatně odevzdat pouze vozidla přihlášená od 1. července 2002. Od roku 2007 jsou
přijímána vozidla se skončenou životností bez ohledu na rok přihlášení za podmínky, že má dané vozidlo
podstatné součásti (zejména motor a karosérii) a neobsahuje žádné přidané odpady.
Vozidla se skončenou životností lze bez jakýchkoli výdajů předat buď našim dealerům nebo některému
sběrnému a zpracovatelskému zařízení autorizovanému společností Lancia. Tato zařízení byla uváženě vybrána
tak, aby bylo zaručeno, že poskytnou služby s odpovídajícími kvalitativními standardy z hlediska sběru,
zpracování a recyklace vozidel se skončenou životností s ohledem na ochranu životního prostředí.
Informace o těchto sběrných a zpracovatelských zařízeních získáte u dealerů Lancia nebo zatelefonováním na
bezplatné telefonní číslo 00800 526242 00 nebo na webových stránkách Lancia.
(*) Vozidla pro přepravu osob s maximálním počtem devíti míst a celkovou hmotností 3,5 t
244SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

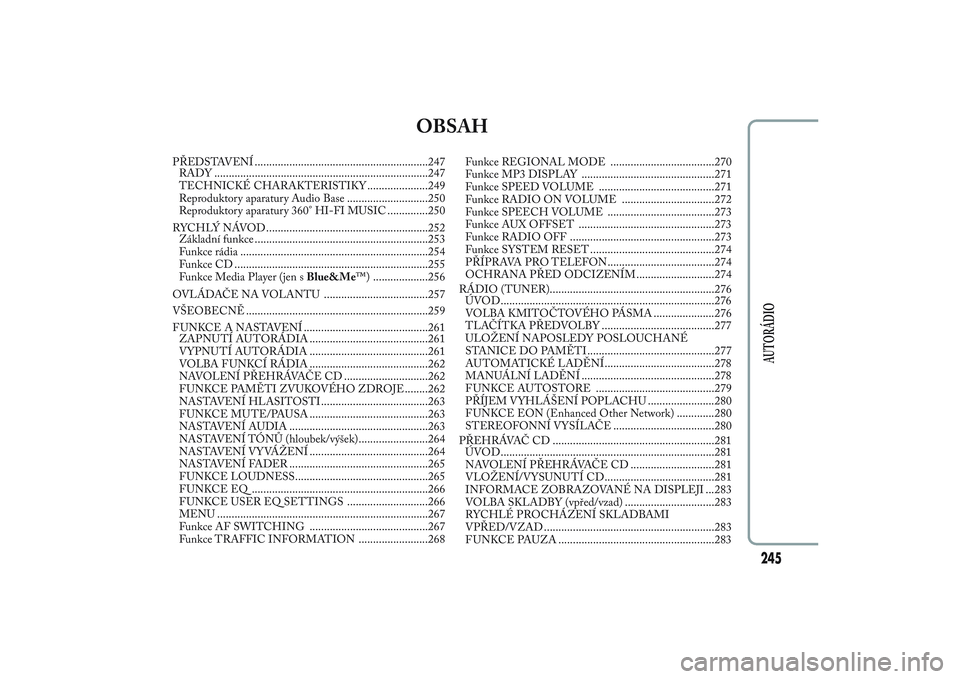

OBSAH
PŘEDSTAVENÍ ............................................................247
RADY ..........................................................................247
TECHNICKÉ CHARAKTERISTIKY .....................249
Reproduktory aparatury Audio Base ............................250
Reproduktory aparatury 360° HI-FI MUSIC ..............250
RYCHLÝ NÁVOD ........................................................252
Základní funkce ............................................................253
Funkce rádia .................................................................254
Funkce CD ...................................................................255
Funkce Media Player (jen sBlue&Me™) ...................256
OVLÁDAČE NA VOLANTU ....................................257
VŠEOBECNĚ ...............................................................259
F UNKCE A NASTAVENÍ ...........................................261
ZAPNUTÍ AUTORÁDIA .........................................261
VYPNUTÍ AUTORÁDIA .........................................261
VOLBA F UNKCÍ RÁDIA .........................................262
NAVOLENÍ PŘEHRÁVAČE CD .............................262
F UNKCE PAMĚTI ZVUKOVÉHO ZDROJE ........262
NASTAVENÍ HLASITOSTI .....................................263
F UNKCE MUTE/PAUSA .........................................263
NASTAVENÍ AUDIA ................................................263
NASTAVENÍ TÓNŮ (hloubek/výšek)........................264
NASTAVENÍ VYVÁŽENÍ .........................................264
NASTAVENÍ FADER ................................................265
F UNKCE LOUDNESS..............................................265
F UNKCE EQ .............................................................266
F UNKCE USER EQ SETTINGS ............................266
MENU .........................................................................267
Funkce AF SWITCHING .........................................267
Funkce TRAFFIC INFORMATION ........................268Funkce REGIONAL MODE ....................................270
Funkce MP3 DISPLAY ..............................................271
Funkce SPEED VOLUME ........................................271
Funkce RADIO ON VOLUME ................................272
Funkce SPEECH VOLUME .....................................273
Funkce AUX OFFSET ...............................................273
Funkce RADIO OFF ..................................................273
Funkce SYSTEM RESET ...........................................274
PŘÍPRAVA PRO TELEFON.....................................274
OCHRANA PŘED ODCIZENÍM ...........................274
RÁDIO (TUNER).........................................................276
ÚVOD..........................................................................276
VOLBA KMITOČTOVÉHO PÁSMA .....................276
TLAČÍTKA PŘEDVOLBY .......................................277
ULOŽENÍ NAPOSLEDY POSLOUCHANÉ
STANICE DO PAMĚTI ............................................277
AUTOMATICKÉ LADĚNÍ......................................278
MANUÁLNÍ LADĚNÍ ..............................................278
F UNKCE AUTOSTORE .........................................279
PŘÍJEM VYHLÁŠENÍ POPLACHU .......................280
F UNKCE EON (Enhanced Other Network) .............280
STEREOFONNÍ VYSÍLAČE ...................................280
PŘEHRÁVAČ CD ........................................................281
ÚVOD..........................................................................281
NAVOLENÍ PŘEHRÁVAČE CD .............................281
VLOŽENÍ/VYSUNUTÍ CD......................................281
INFORMACE ZOBRAZOVANÉ NA DISPLEJI ...283
VOLBA SKLADBY (vpřed/vzad) ...............................283
RYCHLÉ PROCHÁZENÍ SKLADBAMI
VPŘED/VZAD ...........................................................283
F UNKCE PAUZA ......................................................283
245
AUTORÁDIO

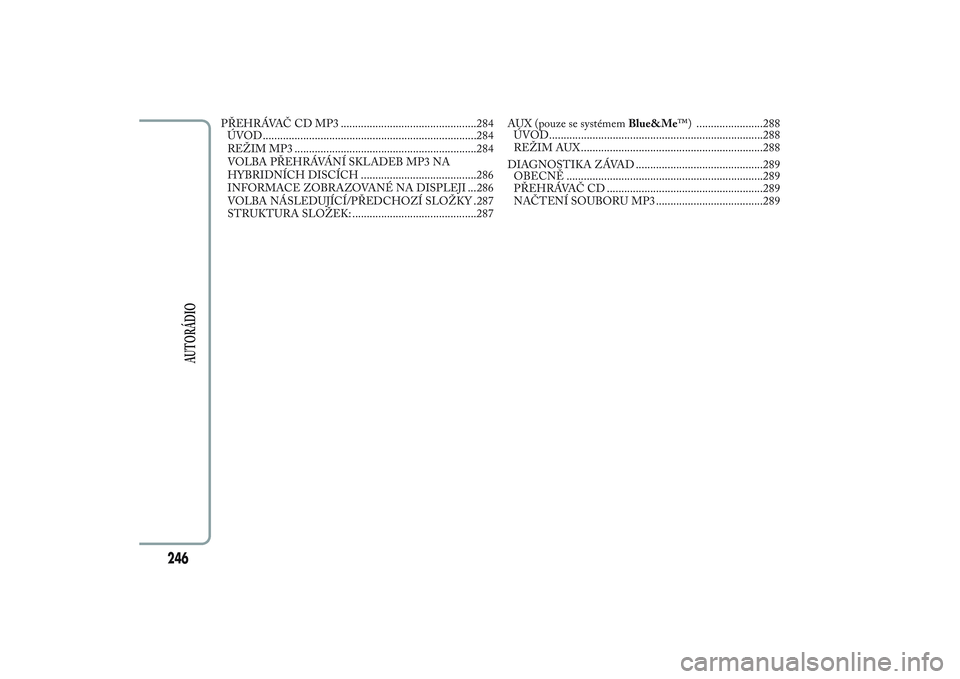

PŘEHRÁVAČ CD MP3 ...............................................284
ÚVOD..........................................................................284
REŽIM MP3 ...............................................................284
VOLBA PŘEHRÁVÁNÍ SKLADEB MP3 NA
HYBRIDNÍCH DISCÍCH ........................................286
INFORMACE ZOBRAZOVANÉ NA DISPLEJI ...286
VOLBA NÁSLEDUJÍCÍ/PŘEDCHOZÍ SLOŽKY .287
STRUKTURA SLOŽEK: ...........................................287AUX (pouze se systémemBlue&Me™) .......................288
ÚVOD..........................................................................288
REŽIM AUX ...............................................................288
DIAGNOSTIKA ZÁVAD ............................................289
OBECNĚ ....................................................................289
PŘEHRÁVAČ CD ......................................................289
NAČTENÍ SOUBORU MP3 .....................................289
246
AUTORÁDIO

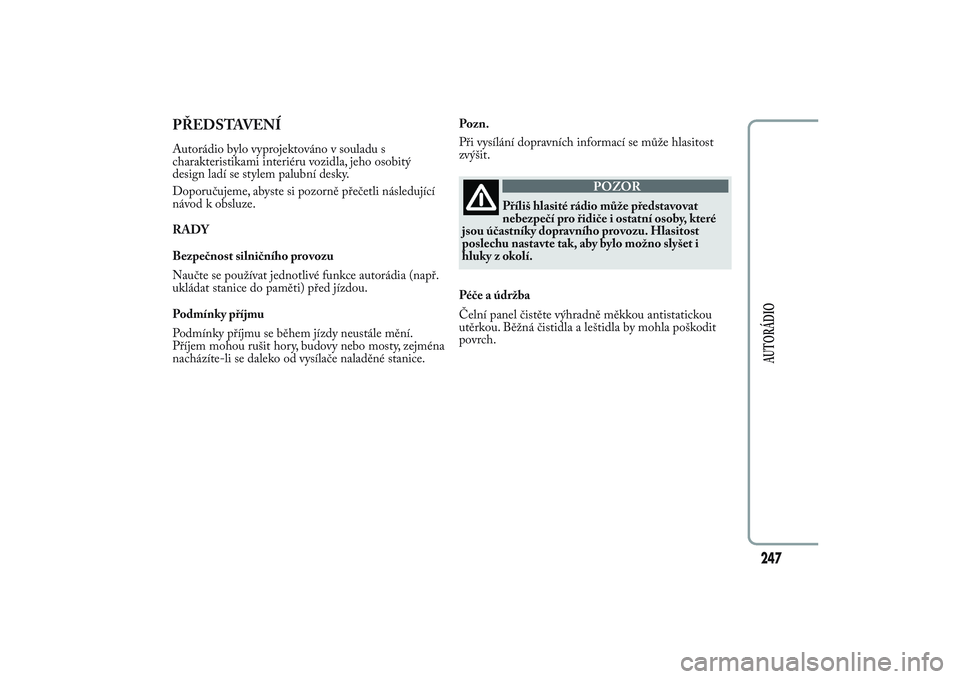

PŘEDSTAVENÍAutorádio bylo vyprojektováno v souladu s
charakteristikami interiéru vozidla, jeho osobitý
design ladí se stylem palubní desky.
Doporučujeme, abyste si pozorně přečetli následující
návod k obsluze.
RADY
Bezpečnost silničního provozu
Naučte se používat jednotlivé funkce autorádia (např.
ukládat stanice do paměti) před jízdou.
Podmínky příjmu
Podmínky příjmu se během jízdy neustále mění.
Příjem mohou rušit hory, budovy nebo mosty, zejména
nacházíte-li se daleko od vysílače naladěné stanice.Pozn.
Při vysílání dopravních informací se může hlasitost
zvýšit.
POZOR
Příliš hlasité rádio může představovat
nebezpečí pro řidiče i ostatní osoby, které
jsou účastníky dopravního provozu. Hlasitost
poslechu nastavte tak, aby bylo možno slyšet i
hluky z okolí.
Péče a údržba
Čelní panel čistěte výhradně měkkou antistatickou
utěrkou. Běžná čistidla a leštidla by mohla poškodit
povrch.
247
AUTORÁDIO

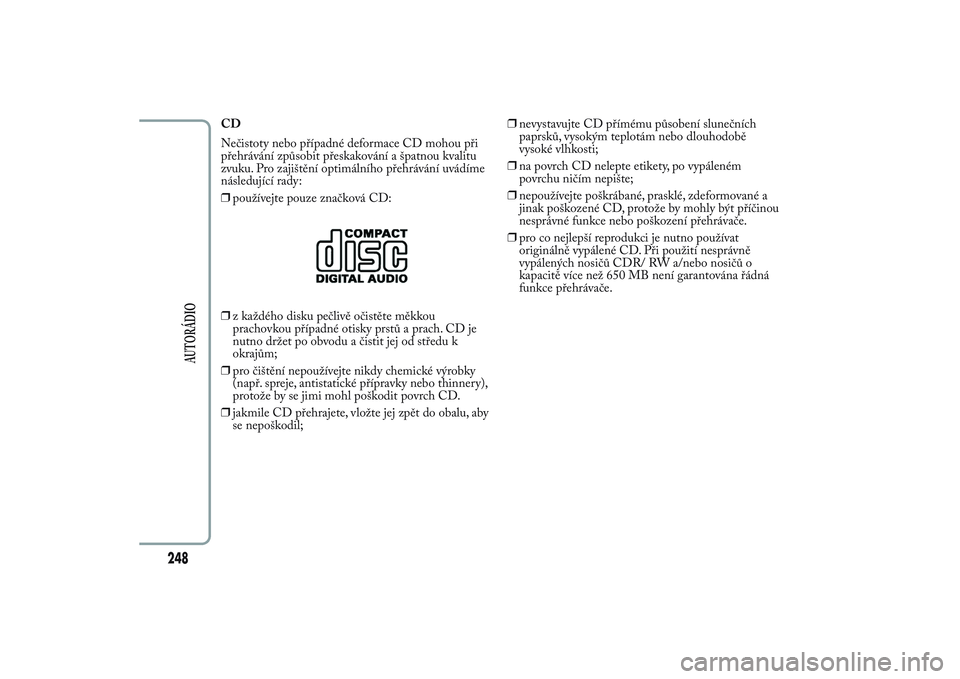

CD
Nečistoty nebo případné deformace CD mohou při
přehrávání způsobit přeskakování a špatnou kvalitu
zvuku. Pro zajištění optimálního přehrávání uvádíme
následující rady:
❒používejte pouze značková CD:❒z každého disku pečlivě očistěte měkkou
prachovkou případné otisky prstů a prach. CD je
nutno držet po obvodu a čistit jej od středu k
okrajům;
❒pro čištění nepoužívejte nikdy chemické výrobky
(např. spreje, antistatické přípravky nebo thinnery),
protože by se jimi mohl poškodit povrch CD.
❒jakmile CD přehrajete, vložte jej zpět do obalu, aby
se nepoškodil;❒nevystavujte CD přímému působení slunečních
paprsků, vysokým teplotám nebo dlouhodobě
vysoké vlhkosti;
❒na povrch CD nelepte etikety, po vypáleném
povrchu ničím nepište;
❒nepoužívejte poškrábané, prasklé, zdeformované a
jinak poškozené CD, protože by mohly být příčinou
nesprávné funkce nebo poškození přehrávače.
❒pro co nejlepší reprodukci je nutno používat
originálně vypálené CD. Při použití nesprávně
vypálených nosičů CDR/ RW a/nebo nosičů o
kapacitě více než 650 MB není garantována řádná
funkce přehrávače.
248
AUTORÁDIO
