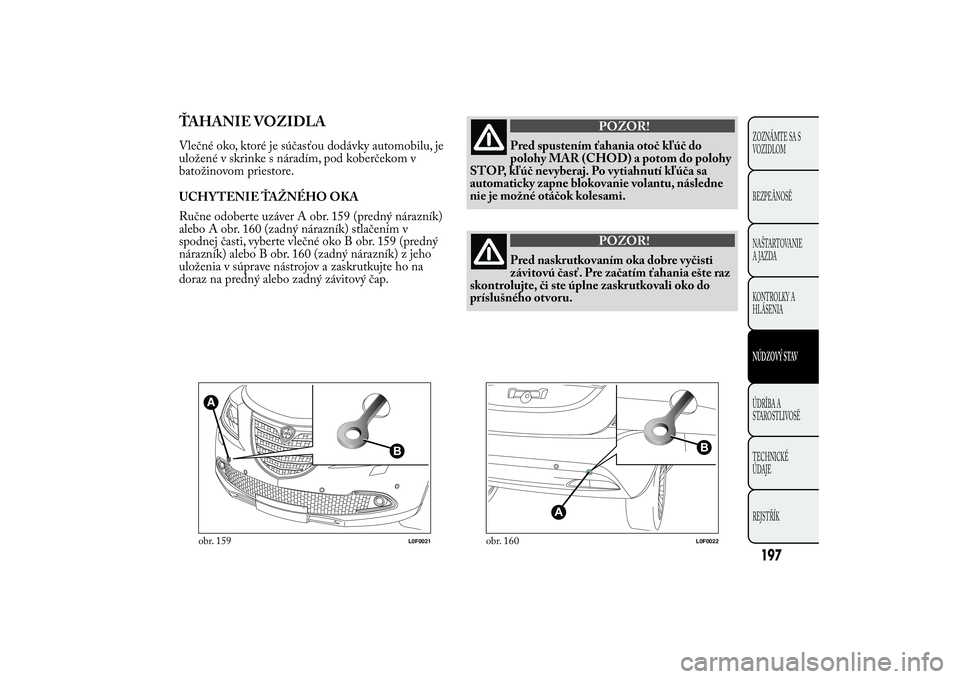

ŤAHANIE VOZIDLAVlečné oko, ktoré je súčasťou dodávky automobilu, je
uložené v skrinke s náradím, pod koberčekom v
batožinovom priestore.
UCHYTENIE ŤAŽNÉHO OKA
Ručne odoberte uzáver A obr. 159 (predný nárazník)
alebo A obr. 160 (zadný nárazník) stlačením v
spodnej časti, vyberte vlečné oko B obr. 159 (predný
nárazník) alebo B obr. 160 (zadný nárazník) z jeho
uloženia v súprave nástrojov a zaskrutkujte ho na
doraz na predný alebo zadný závitový čap.
POZOR!
Pred spustením ťahania otoč kľúč do
polohy MAR (CHOD) a potom do polohy
STOP, kľúč nevyberaj. Po vytiahnutí kľúča sa
automaticky zapne blokovanie volantu, následne
nie je možné otáčok kolesami.
POZOR!
Pred naskrutkovaním oka dobre vyčisti
závitovú časť. Pre začatím ťahania ešte raz
skontrolujte, či ste úplne zaskrutkovali oko do
príslušného otvoru.
obr. 159
L0F0021
obr. 160
L0F0022
197ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

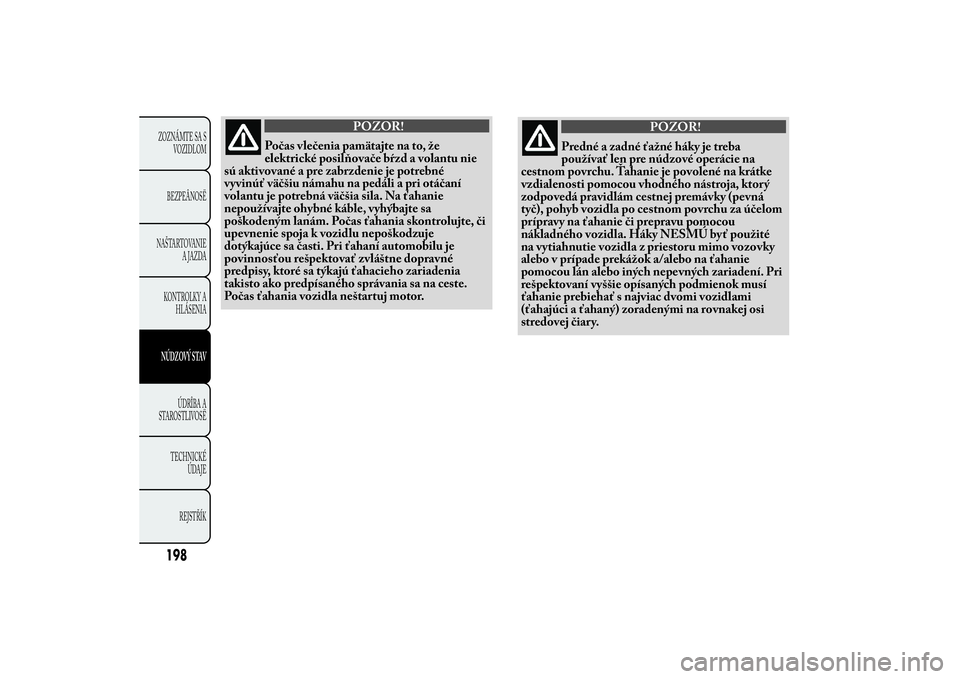

POZOR!
Počas vlečenia pamätajte na to, že
elektrické posilňovače bŕzd a volantu nie
sú aktivované a pre zabrzdenie je potrebné
vyvinúť väčšiu námahu na pedáli a pri otáčaní
volantu je potrebná väčšia sila. Na ťahanie
nepoužívajte ohybné káble, vyhýbajte sa
poškodeným lanám. Počas ťahania skontrolujte, či
upevnenie spoja k vozidlu nepoškodzuje
dotýkajúce sa časti. Pri ťahaní automobilu je
povinnosťou rešpektovať zvláštne dopravné
predpisy, ktoré sa týkajú ťahacieho zariadenia
takisto ako predpísaného správania sa na ceste.
Počas ťahania vozidla neštartuj motor.
POZOR!
Predné a zadné ťažné háky je treba
používať len pre núdzové operácie na
cestnom povrchu. Ťahanie je povolené na krátke
vzdialenosti pomocou vhodného nástroja, ktorý
zodpovedá pravidlám cestnej premávky (pevná
tyč), pohyb vozidla po cestnom povrchu za účelom
prípravy na ťahanie či prepravu pomocou
nákladného vozidla. Háky NESMÚ byť použité
na vytiahnutie vozidla z priestoru mimo vozovky
alebo v prípade prekážok a/alebo na ťahanie
pomocou lán alebo iných nepevných zariadení. Pri
rešpektovaní vyššie opísaných podmienok musí
ťahanie prebiehať s najviac dvomi vozidlami
(ťahajúci a ťahaný) zoradenými na rovnakej osi
stredovej čiary.
198ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

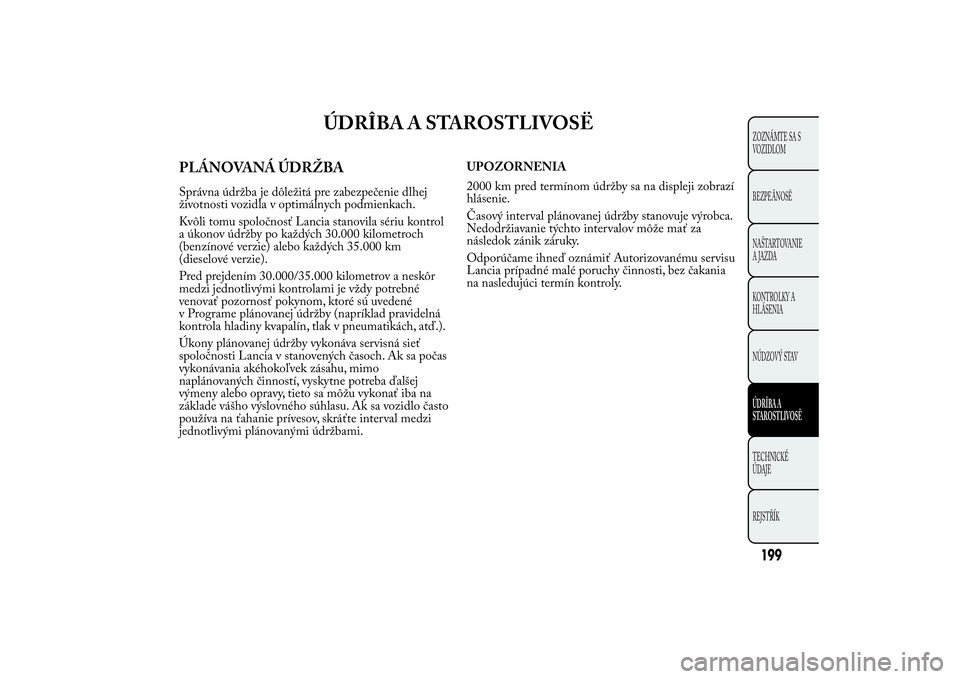

ÚDRÎBA A STAROSTLIVOSË
PLÁNOVANÁ ÚDRŽBASprávna údržba je dôležitá pre zabezpečenie dlhej
životnosti vozidla v optimálnych podmienkach.
Kvôli tomu spoločnosť Lancia stanovila sériu kontrol
a úkonov údržby po každých 30.000 kilometroch
(benzínové verzie) alebo každých 35.000 km
(dieselové verzie).
Pred prejdením 30.000/35.000 kilometrov a neskôr
medzi jednotlivými kontrolami je vždy potrebné
venovať pozornosť pokynom, ktoré sú uvedené
v Programe plánovanej údržby (napríklad pravidelná
kontrola hladiny kvapalín, tlak v pneumatikách, atď.).
Úkony plánovanej údržby vykonáva servisná sieť
spoločnosti Lancia v stanovených časoch. Ak sa počas
vykonávania akéhokoľvek zásahu, mimo
naplánovaných činností, vyskytne potreba ďalšej
výmeny alebo opravy, tieto sa môžu vykonať iba na
základe vášho výslovného súhlasu. Ak sa vozidlo často
používa na ťahanie prívesov, skráťte interval medzi
jednotlivými plánovanými údržbami.UPOZORNENIA
2000 km pred termínom údržby sa na displeji zobrazí
hlásenie.
Časový interval plánovanej údržby stanovuje výrobca.
Nedodržiavanie týchto intervalov môže mať za
následok zánik záruky.
Odporúčame ihneď oznámiť Autorizovanému servisu
Lancia prípadné malé poruchy činnosti, bez čakania
na nasledujúci termín kontroly.
199ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK

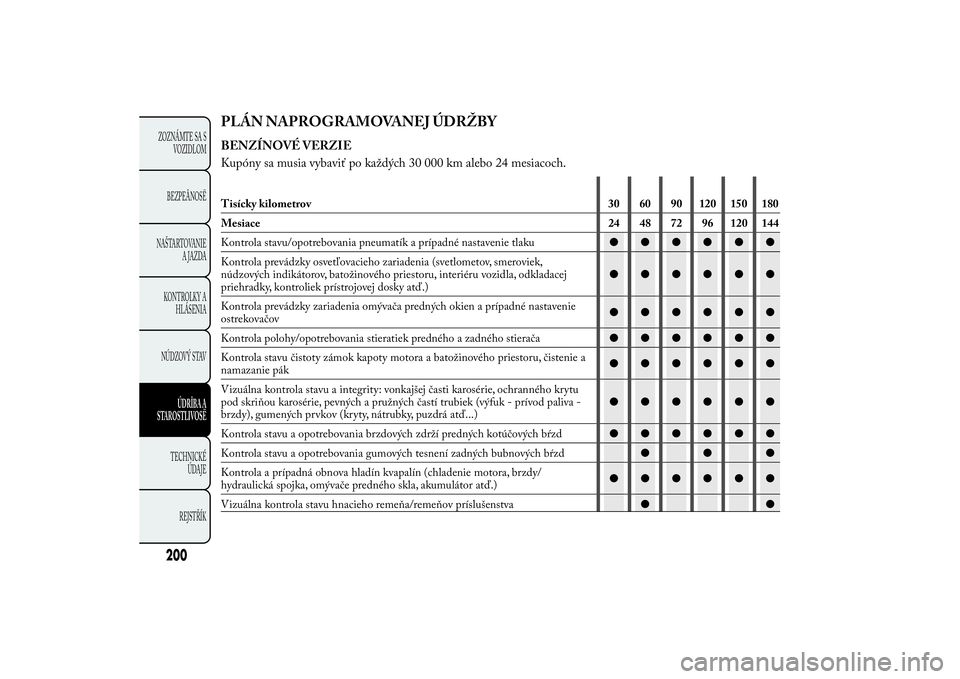

PLÁN NAPROGRAMOVANEJ ÚDRŽBYBENZÍNOVÉ VERZIE
Kupóny sa musia vybaviť po každých 30 000 km alebo 24 mesiacoch.Tisícky kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Kontrola stavu/opotrebovania pneumatík a prípadné nastavenie tlaku●●●●●●
Kontrola prevádzky osvetľovacieho zariadenia (svetlometov, smeroviek,
núdzových indikátorov, batožinového priestoru, interiéru vozidla, odkladacej
priehradky, kontroliek prístrojovej dosky atď.)●●●●●●
Kontrola prevádzky zariadenia omývača predných okien a prípadné nastavenie
ostrekovačov●●●●●●
Kontrola polohy/opotrebovania stieratiek predného a zadného stierača●●●●●●
Kontrola stavu čistoty zámok kapoty motora a batožinového priestoru, čistenie a
namazanie pák●●●●●●
Vizuálna kontrola stavu a integrity: vonkajšej časti karosérie, ochranného krytu
pod skriňou karosérie, pevných a pružných častí trubiek (výfuk - prívod paliva -
brzdy), gumených prvkov (kryty, nátrubky, puzdrá atď...)●●●●●●
Kontrola stavu a opotrebovania brzdových zdrží predných kotúčových bŕzd●●●●●●
Kontrola stavu a opotrebovania gumových tesnení zadných bubnových bŕzd●●●
Kontrola a prípadná obnova hladín kvapalín (chladenie motora, brzdy/
hydraulická spojka, omývače predného skla, akumulátor atď.)●●●●●●
Vizuálna kontrola stavu hnacieho remeňa/remeňov príslušenstva●●
200ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK

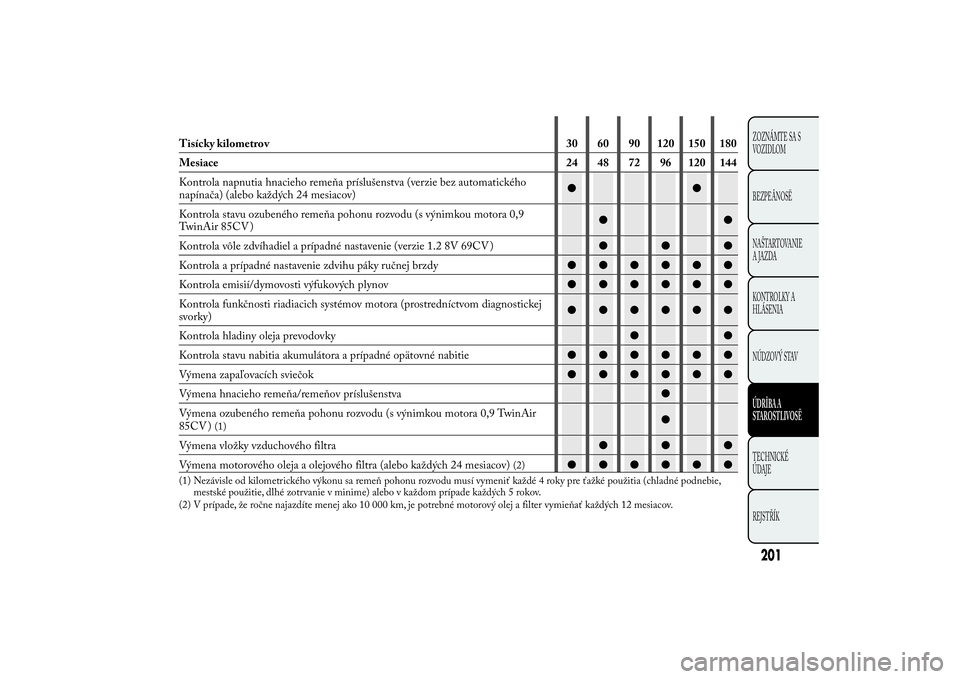

Tisícky kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Kontrola napnutia hnacieho remeňa príslušenstva (verzie bez automatického
napínača) (alebo každých 24 mesiacov)●●
Kontrola stavu ozubeného remeňa pohonu rozvodu (s výnimkou motora 0,9
TwinAir 85CV )●●
Kontrola vôle zdvíhadiel a prípadné nastavenie (verzie 1.2 8V 69CV )●●●
Kontrola a prípadné nastavenie zdvihu páky ručnej brzdy●●●●●●
Kontrola emisií/dymovosti výfukových plynov●●●●●●
Kontrola funkčnosti riadiacich systémov motora (prostredníctvom diagnostickej
svorky)●●●●●●
Kontrola hladiny oleja prevodovky●●
Kontrola stavu nabitia akumulátora a prípadné opätovné nabitie●●●●●●
Výmena zapaľovacích sviečok●●●●●●
Výmena hnacieho remeňa/remeňov príslušenstva●
Výmena ozubeného remeňa pohonu rozvodu (s výnimkou motora 0,9 TwinAir
85CV )
(1)
●
Výmena vložky vzduchového filtra●●●
Výmena motorového oleja a olejového filtra (alebo každých 24 mesiacov)
(2)
●●●●●●
(1) Nezávisle od kilometrického výkonu sa remeň pohonu rozvodu musí vymeniť každé 4 roky pre ťažké použitia (chladné podnebie,
mestské použitie, dlhé zotrvanie v minime) alebo v každom prípade každých 5 rokov.
(2) V prípade, že ročne najazdíte menej ako 10 000 km, je potrebné motorový olej a filter vymieňať každých 12 mesiacov.
201ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK

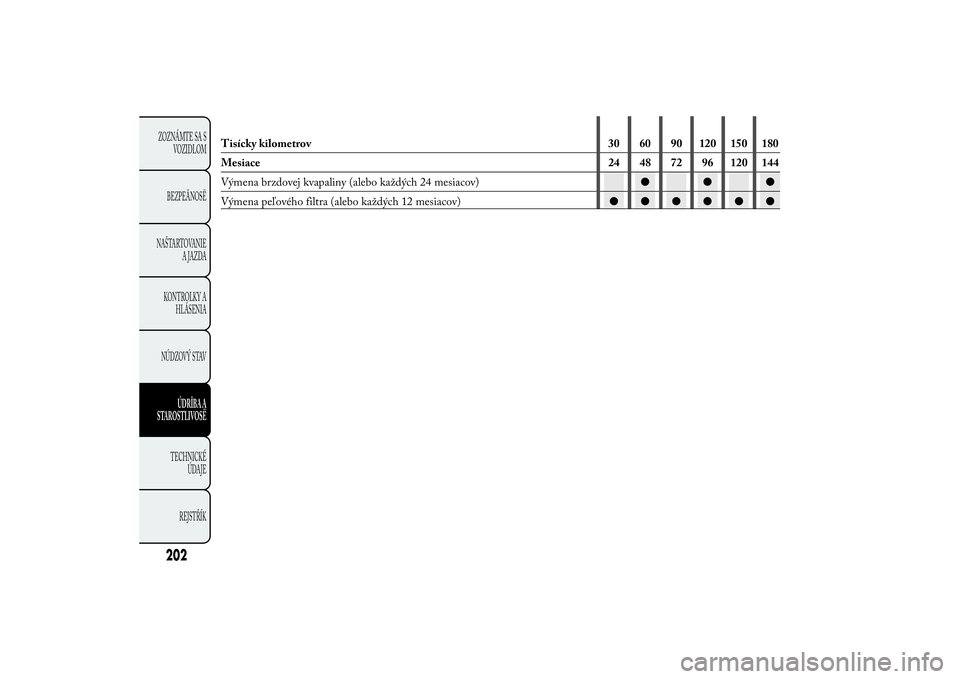

Tisícky kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)●●●
Výmena peľového filtra (alebo každých 12 mesiacov)●●●●●●
202ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK

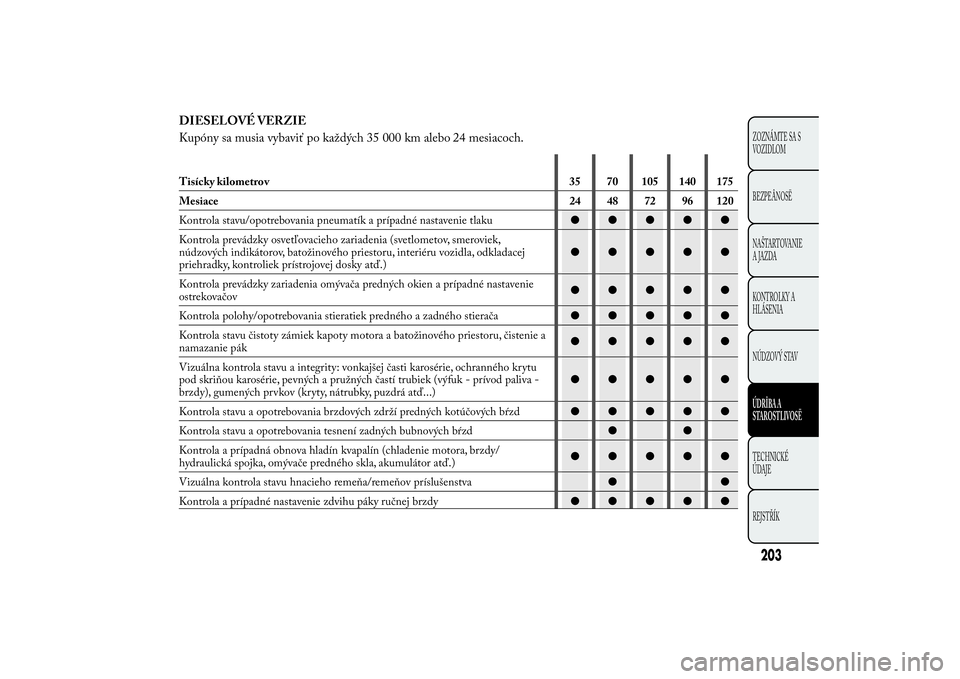

DIESELOVÉ VERZIE
Kupóny sa musia vybaviť po každých 35 000 km alebo24 mesiacoch.Tisícky kilometrov 35 70 105 140 175
Mesiace 24 48 72 96 120
Kontrola stavu/opotrebovania pneumatík a prípadné nastavenie tlaku●●●●●
Kontrola prevádzky osvetľovacieho zariadenia (svetlometov, smeroviek,
núdzových indikátorov, batožinového priestoru, interiéru vozidla, odkladacej
priehradky, kontroliek prístrojovej dosky atď.)●●●●●
Kontrola prevádzky zariadenia omývača predných okien a prípadné nastavenie
ostrekovačov●●●●●
Kontrola polohy/opotrebovania stieratiek predného a zadného stierača●●●●●
Kontrola stavu čistoty zámiek kapoty motora a batožinového priestoru, čistenie a
namazanie pák●●●●●
Vizuálna kontrola stavu a integrity: vonkajšej časti karosérie, ochranného krytu
pod skriňou karosérie, pevných a pružných častí trubiek (výfuk - prívod paliva -
brzdy), gumených prvkov (kryty, nátrubky, puzdrá atď...)●●●●●
Kontrola stavu a opotrebovania brzdových zdrží predných kotúčových bŕzd●●●●●
Kontrola stavu a opotrebovania tesnení zadných bubnových bŕzd●●
Kontrola a prípadná obnova hladín kvapalín (chladenie motora, brzdy/
hydraulická spojka, omývače predného skla, akumulátor atď.)●●●●●
Vizuálna kontrola stavu hnacieho remeňa/remeňov príslušenstva●●
Kontrola a prípadné nastavenie zdvihu páky ručnej brzdy●●●●●
203ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK

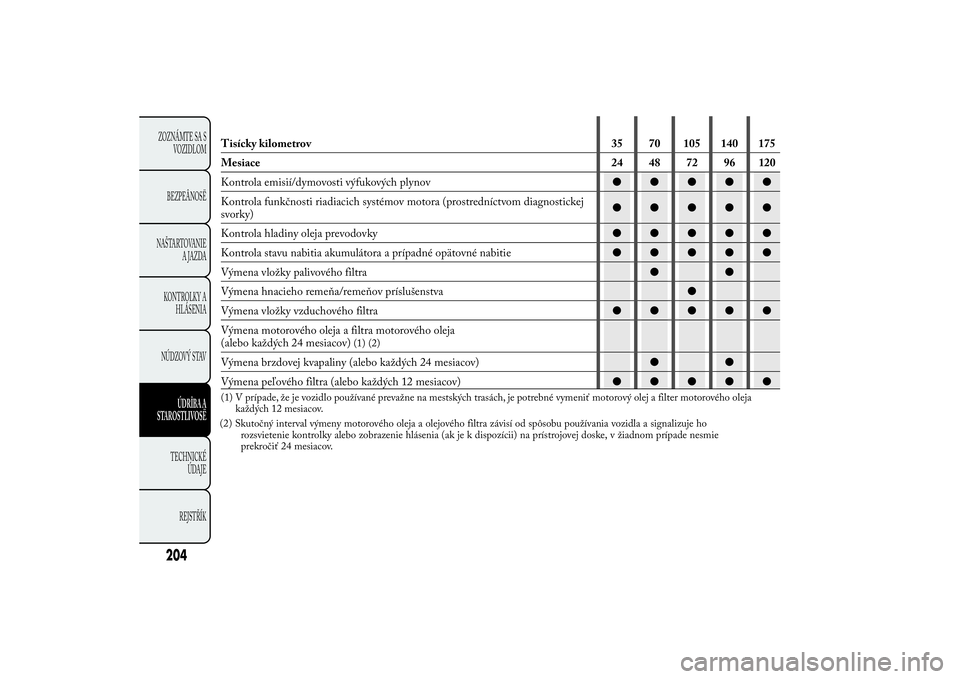

Tisícky kilometrov 35 70 105 140 175
Mesiace 24 48 72 96 120
Kontrola emisií/dymovosti výfukových plynov●●●●●
Kontrola funkčnosti riadiacich systémov motora (prostredníctvom diagnostickej
svorky)●●●●●
Kontrola hladiny oleja prevodovky●●●●●
Kontrola stavu nabitia akumulátora a prípadné opätovné nabitie●●●●●
Výmena vložky palivového filtra●●
Výmena hnacieho remeňa/remeňov príslušenstva●
Výmena vložky vzduchového filtra●●●●●
Výmena motorového oleja a filtra motorového oleja
(alebo každých 24 mesiacov)
(1) (2)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)●●
Výmena peľového filtra (alebo každých 12 mesiacov)●●●●●(1) V prípade, že je vozidlo používané prevažne na mestských trasách, je potrebné vymeniť motorový olej a filter motorového oleja
každých 12 mesiacov.
204ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK
( ) Skutočný interval výmeny motorového oleja a olejového filtra závisí od spôsobu používania vozidla a signalizuje ho
rozsvietenie kontrolky alebo zobrazenie hlásenia (ak je k dispozícii) na prístrojovej doske, v žiadnom prípade nesmie
prekročiť 24 mesiacov. 2

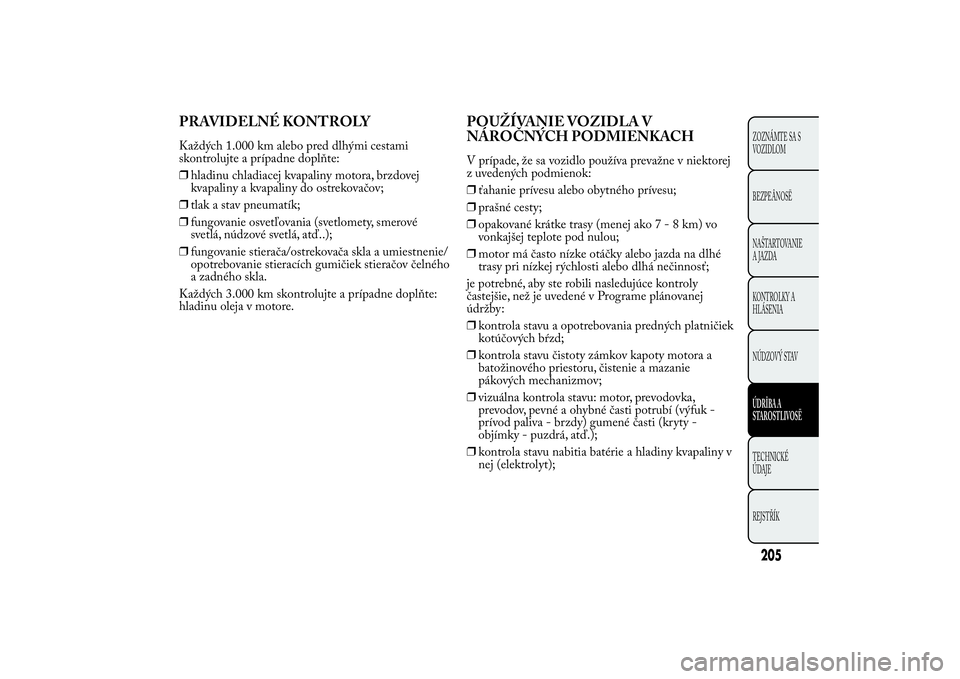

PRAVIDELNÉ KONTROLYKaždých 1.000 km alebo pred dlhými cestami
skontrolujte a prípadne doplňte:
❒hladinu chladiacej kvapaliny motora, brzdovej
kvapaliny a kvapaliny do ostrekovačov;
❒tlak a stav pneumatík;
❒fungovanie osvetľovania (svetlomety, smerové
svetlá, núdzové svetlá, atď..);
❒fungovanie stierača/ostrekovača skla a umiestnenie/
opotrebovanie stieracích gumičiek stieračov čelného
a zadného skla.
Každých 3.000 km skontrolujte a prípadne doplňte:
hladinu oleja v motore.
POUŽÍVANIE VOZIDLA V
NÁROČNÝCH PODMIENKACHV prípade, že sa vozidlo používa prevažne v niektorej
z uvedených podmienok:
❒ťahanie prívesu alebo obytného prívesu;
❒prašné cesty;
❒opakované krátke trasy (menej ako7-8km)vo
vonkajšej teplote pod nulou;
❒motor má často nízke otáčky alebo jazda na dlhé
trasy pri nízkej rýchlosti alebo dlhá nečinnosť;
je potrebné, aby ste robili nasledujúce kontroly
častejšie, než je uvedené v Programe plánovanej
údržby:
❒kontrola stavu a opotrebovania predných platničiek
kotúčových bŕzd;
❒kontrola stavu čistoty zámkov kapoty motora a
batožinového priestoru, čistenie a mazanie
pákových mechanizmov;
❒vizuálna kontrola stavu: motor, prevodovka,
prevodov, pevné a ohybné časti potrubí (výfuk -
prívod paliva - brzdy) gumené časti (kryty -
objímky - puzdrá, atď.);
❒kontrola stavu nabitia batérie a hladiny kvapaliny v
nej (elektrolyt);
205ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK

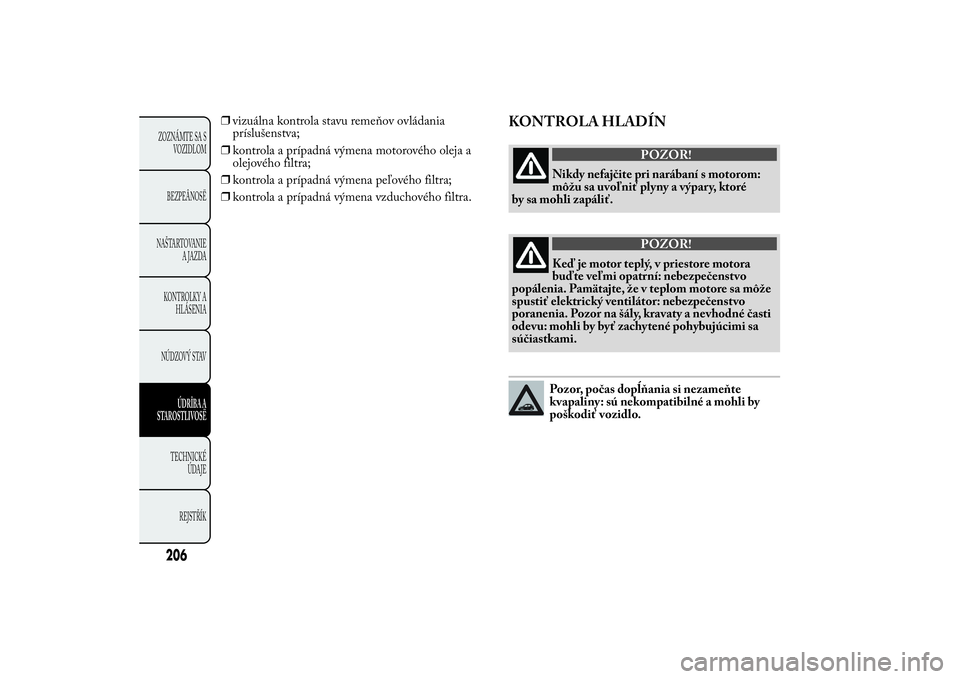

❒vizuálna kontrola stavu remeňov ovládania
príslušenstva;
❒kontrola a prípadná výmena motorového oleja a
olejového filtra;
❒kontrola a prípadná výmena peľového filtra;
❒kontrola a prípadná výmena vzduchového filtra.
KONTROLA HLADÍN
POZOR!
Nikdy nefajčite pri narábaní s motorom:
môžu sa uvoľniť plyny a výpary, ktoré
by sa mohli zapáliť.
POZOR!
Keď je motor teplý, v priestore motora
buďte veľmi opatrní: nebezpečenstvo
popálenia. Pamätajte, že v teplom motore sa môže
spustiť elektrický ventilátor: nebezpečenstvo
poranenia. Pozor na šály, kravaty a nevhodné časti
odevu: mohli by byť zachytené pohybujúcimi sa
súčiastkami.Pozor, počas dopĺňania si nezameňte
kvapaliny: sú nekompatibilné a mohli by
poškodiť vozidlo.
206ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ
ÚDAJE
REJSTŘÍK
