POZOR!
V prípade, že by sa poistka opakovane
kazila, obráťte sa na Autorizovaný ser vis
Lancia.
POZOR!
Poškodenú poistku nikdy nevymieňajte za
kovové drôty alebo iný náhradný materiál.
POZOR!
V žiadnom prípade nenahrádzajte poistku
inou, ktorá má vyššiu hodnotu intenzity
prúdu: VZNIKÁ NEBEZPEČENSTVO
POŽIARU.
POZOR!
Ak zasiahne všeobecná bezpečnostná
poistka (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obráťte sa na Autorizovaný ser vis
Lancia.
POZOR!
Pred výmenou poistky dbajte na to, aby ste
vytiahli kľúč zo zapaľovania a že ste
vypli a/alebo odpojili všetky spotrebiče.
POZOR!
Ak sa poškodí všeobecná poistka ochrany
bezpečnostných systémov (systém air
bag, brzdový systém), systém pohonných
jednotiek (systém motora, systém prevodovky)
alebo systém riadenia, obráťte sa na Asistenčnú
Sieť Lancia.
187ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Ak je potrebné vyčistiť priestor motora,
urobte to opatrne a dbajte na to, aby ste
priamo nezasiahli vyšplechnutou vodou
poistkovú skrinku a takisto motorčeky stieračov.
obr. 152
L0F0170
obr. 153
L0F0094
188ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PRÍSTUP K POISTKÁM
Poistková skrinka v motorovom priestore
Nachádza sa vedľa batérie: na prístup k poistkám
obr. 154 je potrebné postupovať nasledovne:
❒odoberte kryt A obr. 152;
❒odskrutkujte skrutku A obr. 153, uvoľnite jazýčky B
a vytiahnite smerom hore kryt C.
Číslovanie, ktoré určuje elektrickú súčiastku k
zodpovedajúcim poistkám, je možné vidieť na kryte.
Po výmene poistky sa uistite, že ste dobre zatvorili
kryt C na poistkovej skrinke.

obr. 154
L0F0249
189ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

obr. 155
L0F0248
190ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Poistková skrinka prístrojovej dosky
Riadiaca jednotka je umiestnená na ľavej strane od
stĺpiku riadenia a poistky sú voľne dostupné zo
spodnej časti prístrojovej dosky.
Poistky sa nachádzajú v skrini poistiek zobrazenej na
obr. 155.

obr. 157
L0F0212
191ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Poistky sa nachádzajú v skrini poistiek zobrazenej na
obr. 157.Poistková skrinka v úložnom priestore
Poistková skrinka je umiestnená na ľavej strane
batožinového priestoru, pod bočným poťahom A
obr. 156.
obr. 156
L0F0128

POISTKOVÁ SKRINKA V PRIESTORE MOTORA
obr. 154SPOTREBIČE POISTKA AMPÉRY
Hmlové svetlá F08 15
Zvukové výstražné zariadenia F10 15
Tlmené svetlá F14 15
Motor strešného okna F15 20
Elektrický ventilátor kabíny F82 40
Predná elektrická zástrčka (s alebo bez zapaľovača) F85 15
192ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

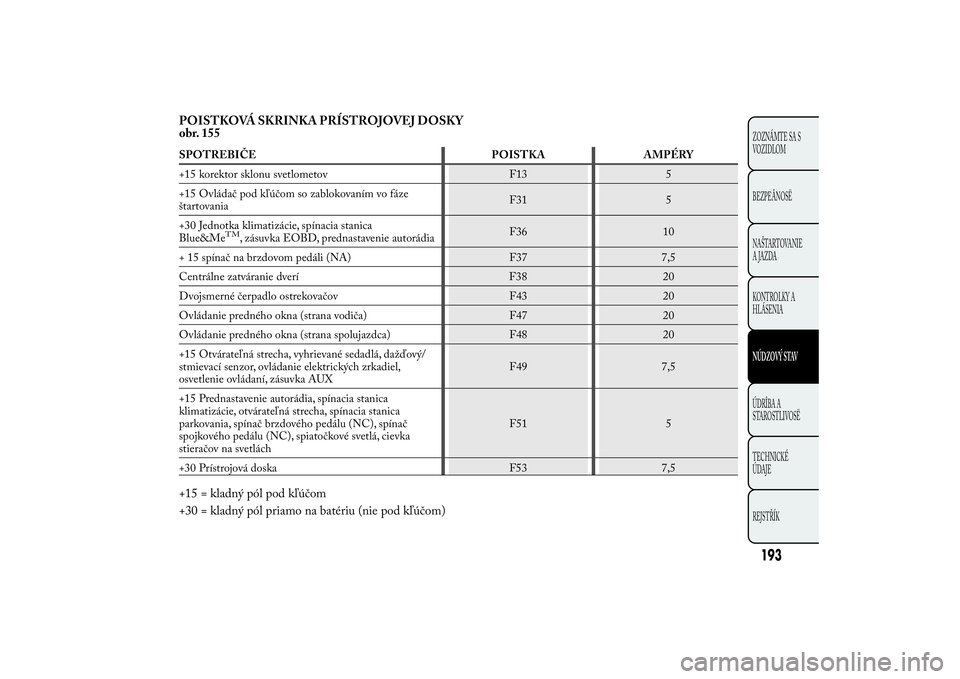

POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKY
obr. 155SPOTREBIČE POISTKA AMPÉRY
+15 korektor sklonu svetlometov F13 5
+15 Ovládač pod kľúčom so zablokovaním vo fáze
štartovaniaF31 5
+30 Jednotka klimatizácie, spínacia stanica
Blue&Me
TM
, zásuvka EOBD, prednastavenie autorádiaF36 10
+ 15 spínač na brzdovom pedáli (NA) F37 7,5
Centrálne zatváranie dverí F38 20
Dvojsmerné čerpadlo ostrekovačov F43 20
Ovládanie predného okna (strana vodiča) F47 20
Ovládanie predného okna (strana spolujazdca) F48 20
+15 Otvárateľná strecha, vyhrievané sedadlá, dažďový/
stmievací senzor, ovládanie elektrických zrkadiel,
osvetlenie ovládaní, zásuvka AUXF49 7,5
+15 Prednastavenie autorádia, spínacia stanica
klimatizácie, otvárateľná strecha, spínacia stanica
parkovania, spínač brzdového pedálu (NC), spínač
spojkového pedálu (NC), spiatočkové svetlá, cievka
stieračov na svetláchF51 5
+30 Prístrojová doska F53 7,5
+15 = kladný pól pod kľúčom
+30 = kladný pól priamo na batériu (nie pod kľúčom)
193ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POISTKOVÁ SKRINKA V ÚLOŽNOM PRIESTORE
obr. 157SPOTREBIČE POISTKA AMPÉRY
Zariadenie HI-FI BOSE F60 20
Voľná F61 -
Vyhrievanie sedadiel F62 15
Zadné ovládanie okien (pravá strana) F63 20
Zadné ovládanie okien (ľavá strana) F64 20
Napájanie predprípravy alarmu F65 7,5
194ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

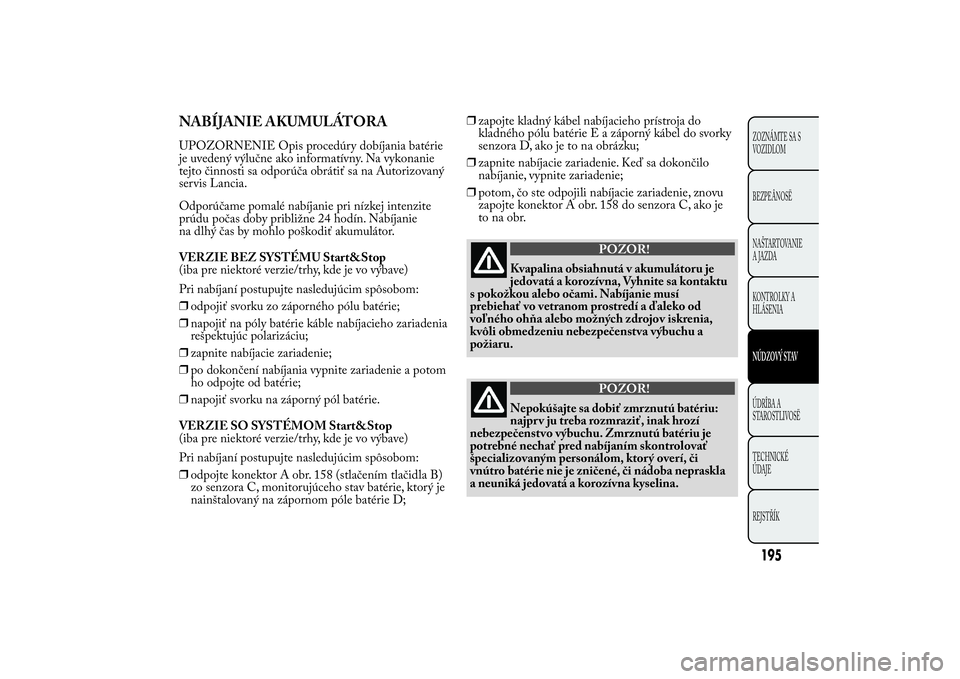

NABÍJANIE AKUMULÁTORAUPOZORNENIE Opis procedúry dobíjania batérie
