Lancia Ypsilon 2013 Libretto Uso Manutenzione (in Italian)

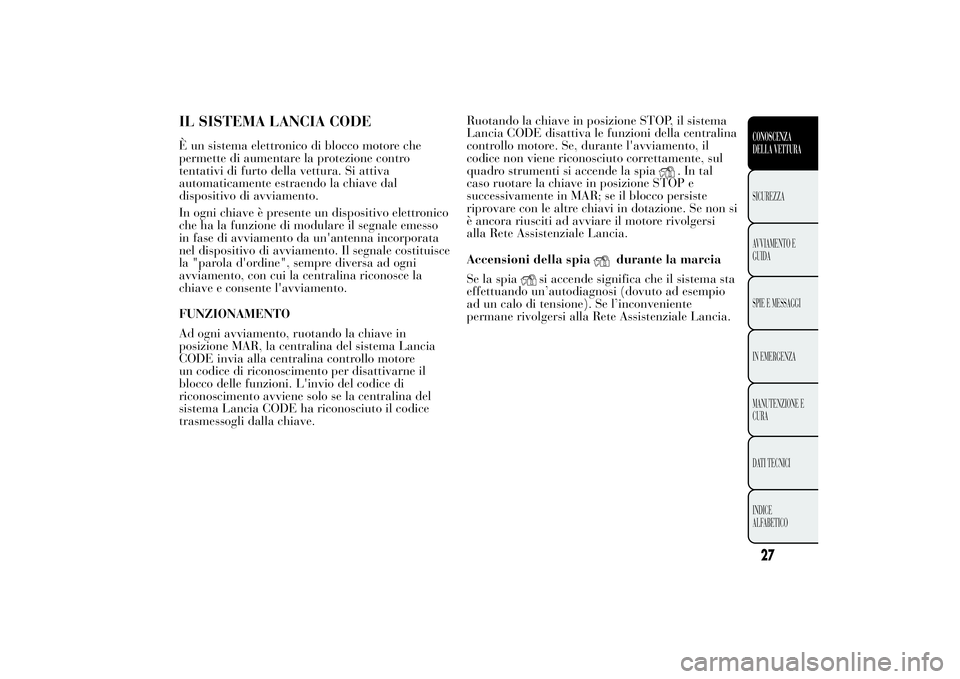

IL SISTEMA LANCIA CODEÈ un sistema elettronico di blocco motore che
permette di aumentare la protezione contro
tentativi di furto della vettura. Si attiva
automaticamente estraendo la chiave dal
dispositivo di avviamento.
In ogni chiave è presente un dispositivo elettronico
che ha la funzione di modulare il segnale emesso
in fase di avviamento da un'antenna incorporata
nel dispositivo di avviamento. Il segnale costituisce
la "parola d'ordine", sempre diversa ad ogni
avviamento, con cui la centralina riconosce la
chiave e consente l'avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema Lancia
CODE invia alla centralina controllo motore
un codice di riconoscimento per disattivarne il
blocco delle funzioni. L'invio del codice di
riconoscimento avviene solo se la centralina del
sistema Lancia CODE ha riconosciuto il codice
trasmessogli dalla chiave.Ruotando la chiave in posizione STOP, il sistema
Lancia CODE disattiva le funzioni della centralina
controllo motore. Se, durante l'avviamento, il
codice non viene riconosciuto correttamente, sul
quadro strumenti si accende la spia
.Intal
caso ruotare la chiave in posizione STOP e
successivamente in MAR; se il blocco persiste
riprovare con le altre chiavi in dotazione. Se non si
è ancora riusciti ad avviare il motore rivolgersi
alla Rete Assistenziale Lancia.
Accensioni della spia
durante la marcia
Se la spia
si accende significa che il sistema sta
effettuando un’autodiagnosi (dovuto ad esempio
ad un calo di tensione). Se l’inconveniente
permane rivolgersi alla Rete Assistenziale Lancia.
27CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

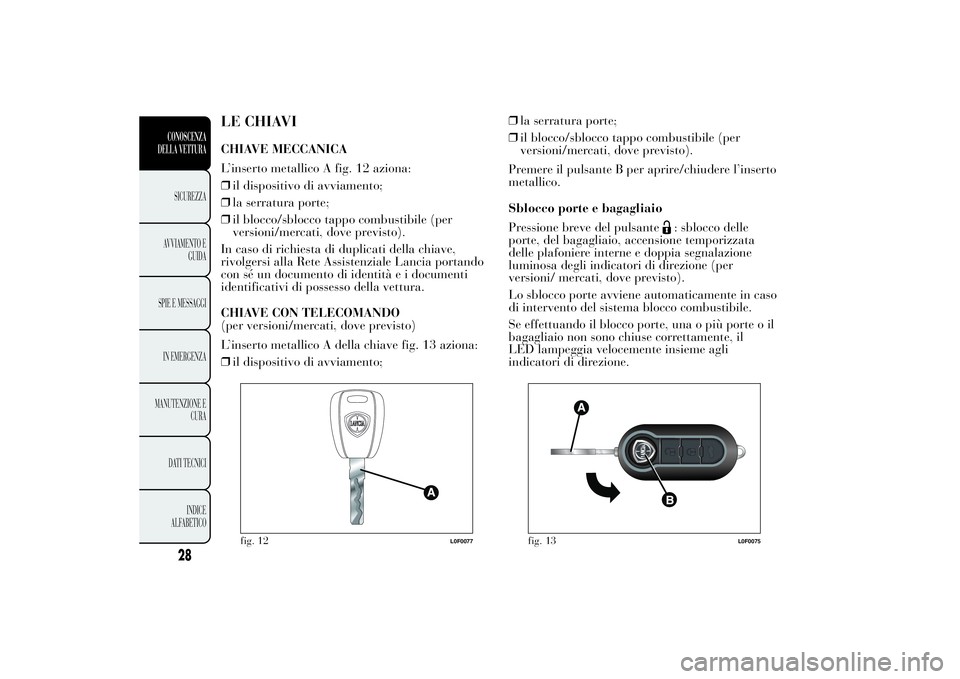

LE CHIAVICHIAVE MECCANICA
L’inserto metallico A fig. 12 aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒il blocco/sblocco tappo combustibile (per
versioni/mercati, dove previsto).
In caso di richiesta di duplicati della chiave,
rivolgersi alla Rete Assistenziale Lancia portando
con sé un documento di identità e i documenti
identificativi di possesso della vettura.
CHIAVE CON TELECOMANDO
(per versioni/mercati, dove previsto)
L’inserto metallico A della chiave fig. 13 aziona:
❒il dispositivo di avviamento;❒la serratura porte;
❒il blocco/sblocco tappo combustibile (per
versioni/mercati, dove previsto).
Premere il pulsante B per aprire/chiudere l’inserto
metallico.
Sblocco porte e bagagliaio
Pressione breve del pulsante
: sblocco delle
porte, del bagagliaio, accensione temporizzata
delle plafoniere interne e doppia segnalazione
luminosa degli indicatori di direzione (per
versioni/ mercati, dove previsto).
Lo sblocco porte avviene automaticamente in caso
di intervento del sistema blocco combustibile.
Se effettuando il blocco porte, una o più porte o il
bagagliaio non sono chiuse correttamente, il
LED lampeggia velocemente insieme agli
indicatori di direzione.
fig. 12
L0F0077
fig. 13
L0F0075
28CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

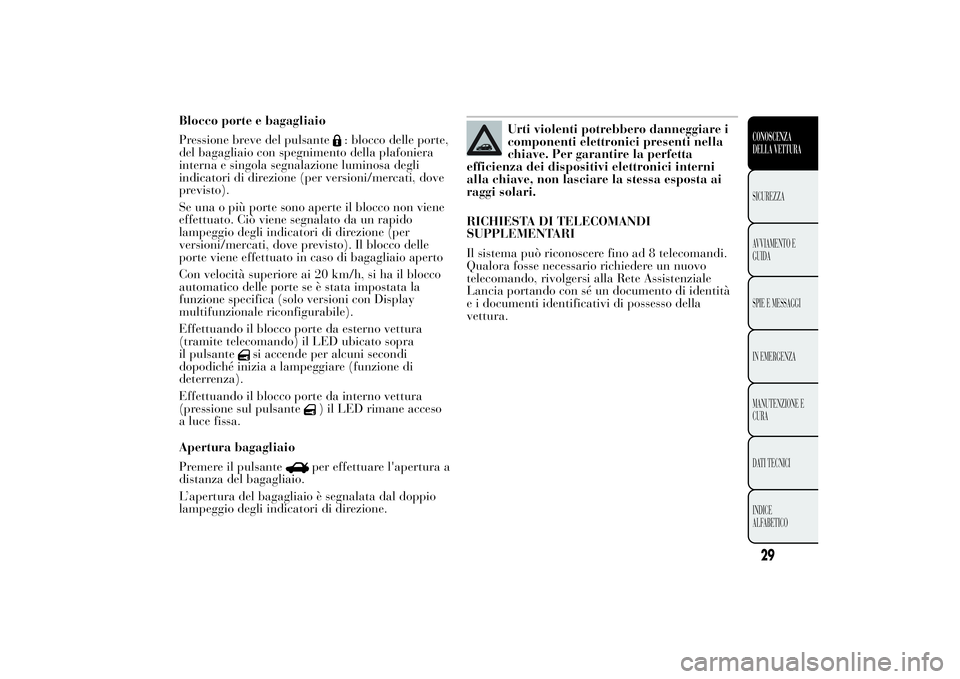

Blocco porte e bagagliaio
Pressione breve del pulsante
: blocco delle porte,
del bagagliaio con spegnimento della plafoniera
interna e singola segnalazione luminosa degli
indicatori di direzione (per versioni/mercati, dove
previsto).
Se una o più porte sono aperte il blocco non viene
effettuato. Ciò viene segnalato da un rapido
lampeggio degli indicatori di direzione (per
versioni/mercati, dove previsto). Il blocco delle
porte viene effettuato in caso di bagagliaio aperto
Con velocità superiore ai 20 km/h, si ha il blocco
automatico delle porte se è stata impostata la
funzione specifica (solo versioni con Display
multifunzionale riconfigurabile).
Effettuando il blocco porte da esterno vettura
(tramite telecomando) il LED ubicato sopra
il pulsante
si accende per alcuni secondi
dopodiché inizia a lampeggiare (funzione di
deterrenza).
Effettuando il blocco porte da interno vettura
(pressione sul pulsante
) il LED rimane acceso
a luce fissa.
Apertura bagagliaio
Premere il pulsanteper effettuare l'apertura a
distanza del bagagliaio.
L’apertura del bagagliaio è segnalata dal doppio
lampeggio degli indicatori di direzione.
Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave. Per garantire la perfetta
efficienza dei dispositivi elettronici interni
alla chiave, non lasciare la stessa esposta ai
raggi solari.
RICHIESTA DI TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8 telecomandi.
Qualora fosse necessario richiedere un nuovo
telecomando, rivolgersi alla Rete Assistenziale
Lancia portando con sé un documento di identità
e i documenti identificativi di possesso della
vettura.
29CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

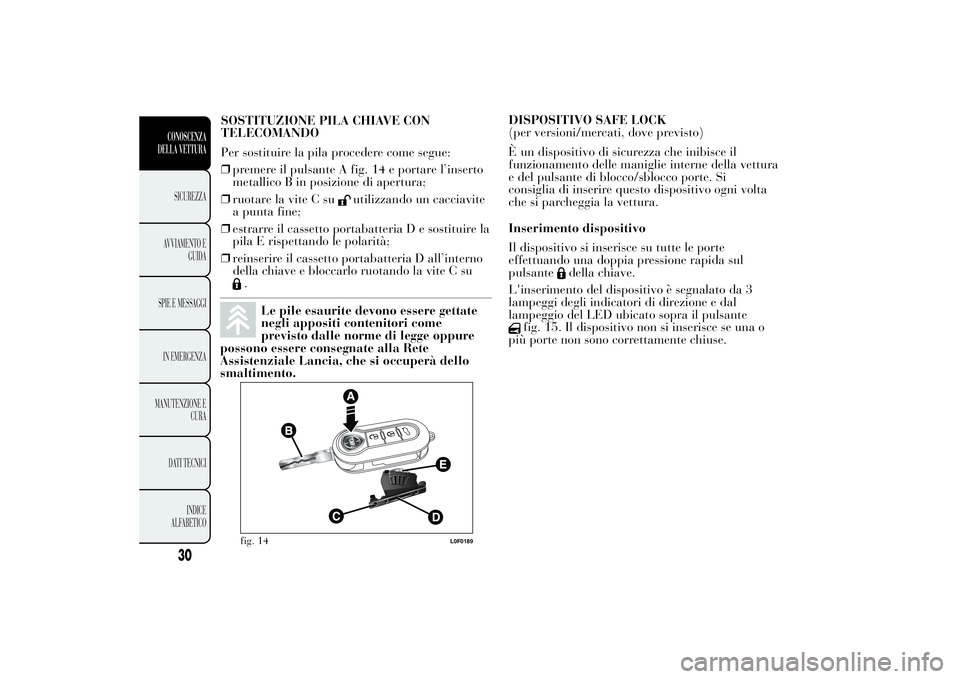

SOSTITUZIONE PILA CHIAVE CON
TELECOMANDO
Per sostituire la pila procedere come segue:
❒premere il pulsante A fig. 14 e portare l’inserto
metallico B in posizione di apertura;
❒ruotare la vite C su
utilizzando un cacciavite
a punta fine;
❒estrarre il cassetto portabatteria D e sostituire la
pila E rispettando le polarità;
❒reinserire il cassetto portabatteria D all’interno
della chiave e bloccarlo ruotando la vite C su
.
Le pile esaurite devono essere gettate
negli appositi contenitori come
previsto dalle norme di legge oppure
possono essere consegnate alla Rete
Assistenziale Lancia, che si occuperà dello
smaltimento.DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il
funzionamento delle maniglie interne della vettura
e del pulsante di blocco/sblocco porte. Si
consiglia di inserire questo dispositivo ogni volta
che si parcheggia la vettura.
Inserimento dispositivo
Il dispositivo si inserisce su tutte le porte
effettuando una doppia pressione rapida sul
pulsante
della chiave.
L'inserimento del dispositivo è segnalato da 3
lampeggi degli indicatori di direzione e dal
lampeggio del LED ubicato sopra il pulsante
fig. 15. Il dispositivo non si inserisce se una o
più porte non sono correttamente chiuse.
fig. 14
L0F0189
30CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Inserendo il dispositivo safe lock non
è più possibile aprire in alcun modo
le porte dall'interno vettura, pertanto
assicurarsi, prima di scendere, che non
siano presenti persone a bordo.
DISPOSITIVO DI AVVIAMENTOLa chiave può ruotare in 3 diverse posizioni
fig. 16:
❒STOP: motore spento, chiave estraibile, blocco
dello sterzo. Alcuni dispositivi elettrici (es.
autoradio, chiusura centralizzata porte, ecc.)
possono funzionare;
❒MAR: posizione di marcia. Tutti i dispositivi
elettrici possono funzionare;
❒AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto di un
meccanismo di sicurezza che obbliga, in caso di
mancato avviamento del motore, a riportare
la chiave in posizione STOP prima di ripetere la
manovra di avviamento.
fig. 15
L0F0081
fig. 16
L0F0102
31CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

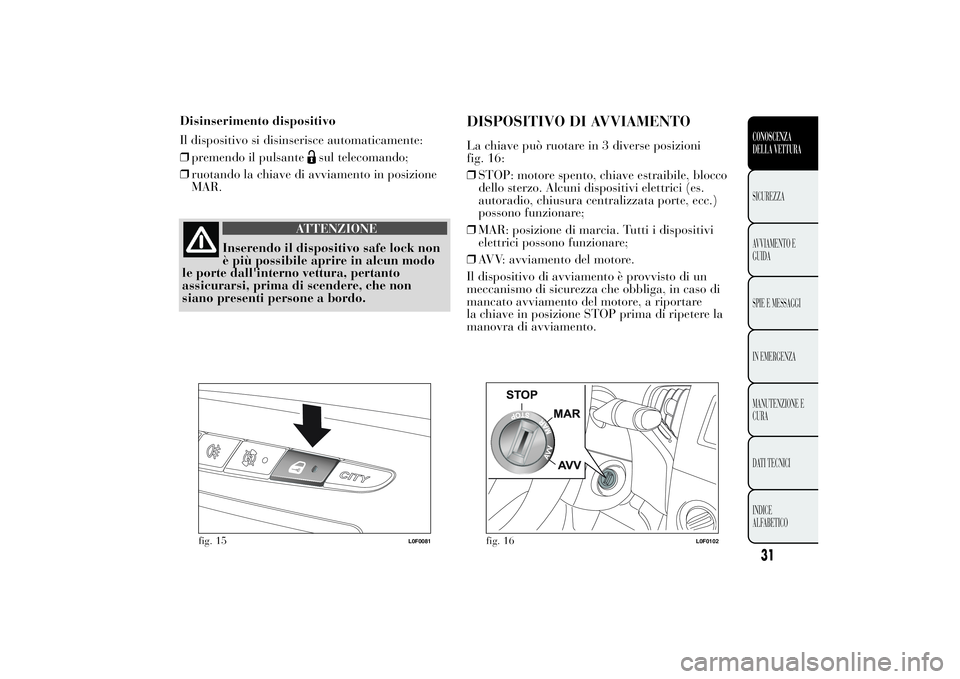

Disinserimento dispositivo
Il dispositivo si disinserisce automaticamente:
❒premendo il pulsante
sul telecomando;
❒ruotando la chiave di avviamento in posizione
MAR.

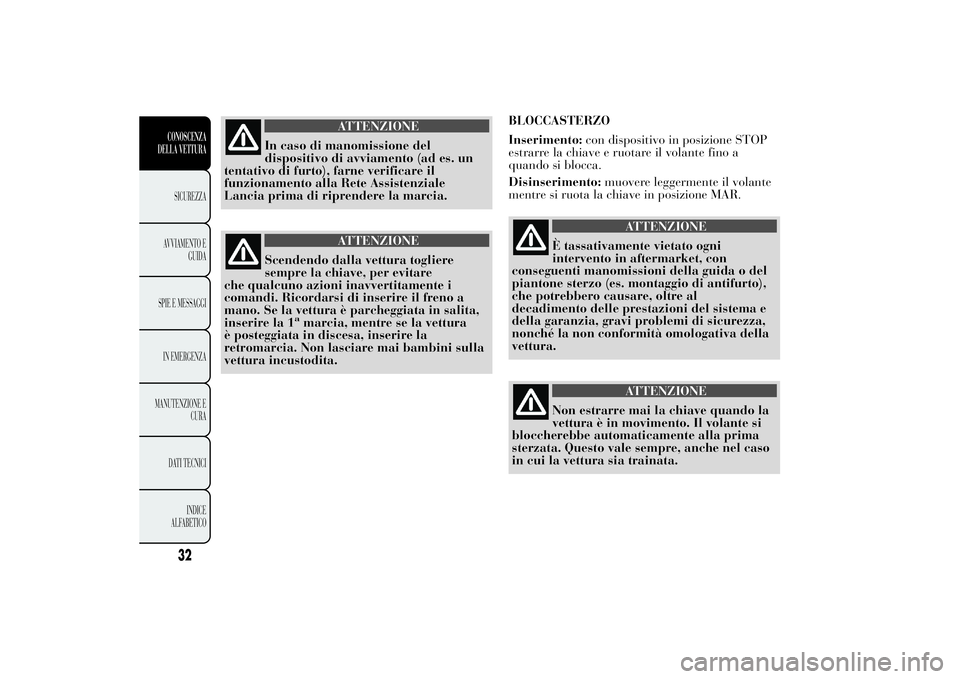

ATTENZIONE
In caso di manomissione del
dispositivo di avviamento (ad es. un
tentativo di furto), farne verificare il
funzionamento alla Rete Assistenziale
Lancia prima di riprendere la marcia.
ATTENZIONE
Scendendo dalla vettura togliere
sempre la chiave, per evitare
che qualcuno azioni inavvertitamente i
comandi. Ricordarsi di inserire il freno a
mano. Se la vettura è parcheggiata in salita,
inserire la 1
amarcia, mentre se la vettura
è posteggiata in discesa, inserire la
retromarcia. Non lasciare mai bambini sulla
vettura incustodita.BLOCCASTERZO
Inserimento:con dispositivo in posizione STOP
estrarre la chiave e ruotare il volante fino a
quando si blocca.
Disinserimento:muovere leggermente il volante
mentre si ruota la chiave in posizione MAR.
ATTENZIONE
È tassativamente vietato ogni
intervento in aftermarket, con
conseguenti manomissioni della guida o del
piantone sterzo (es. montaggio di antifurto),
che potrebbero causare, oltre al
decadimento delle prestazioni del sistema e
della garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa della
vettura.
ATTENZIONE
Non estrarre mai la chiave quando la
vettura è in movimento. Il volante si
bloccherebbe automaticamente alla prima
sterzata. Questo vale sempre, anche nel caso
in cui la vettura sia trainata.
32CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

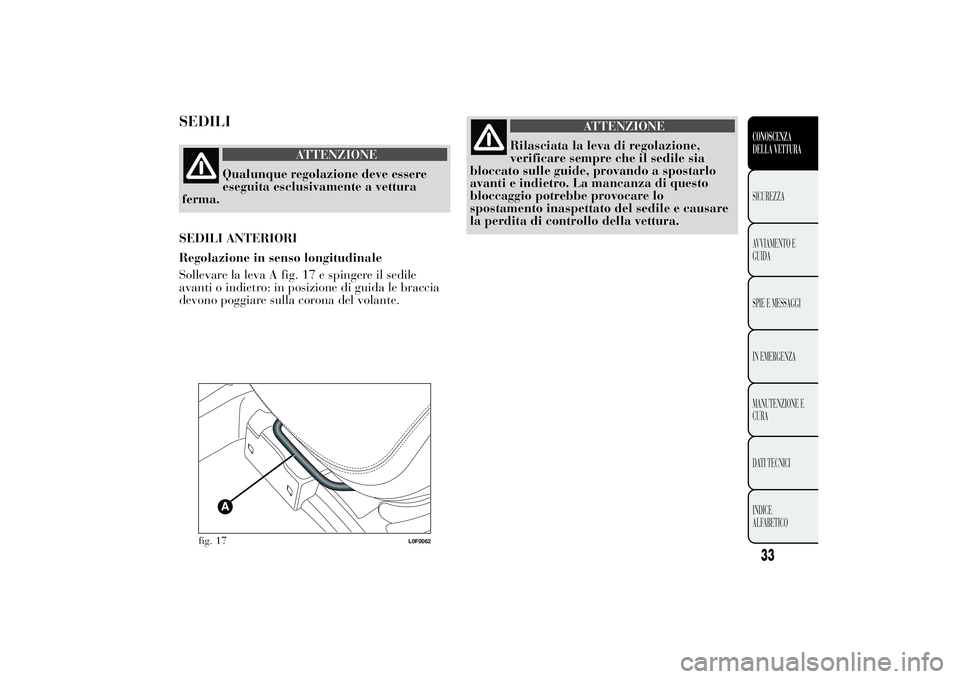

SEDILI
ATTENZIONE
Qualunque regolazione deve essere
eseguita esclusivamente a vettura
ferma.
SEDILI ANTERIORI
Regolazione in senso longitudinale
Sollevare la leva A fig. 17 e spingere il sedile
avanti o indietro: in posizione di guida le braccia
devono poggiare sulla corona del volante.
ATTENZIONE
Rilasciata la leva di regolazione,
verificare sempre che il sedile sia
bloccato sulle guide, provando a spostarlo
avanti e indietro. La mancanza di questo
bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e causare
la perdita di controllo della vettura.
fig. 17
L0F0062
33CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Regolazione inclinazione schienale
Agire sulla manopola C fig. 19 fino ad ottenere la
posizione desiderata.
fig. 19
L0F0064
34CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

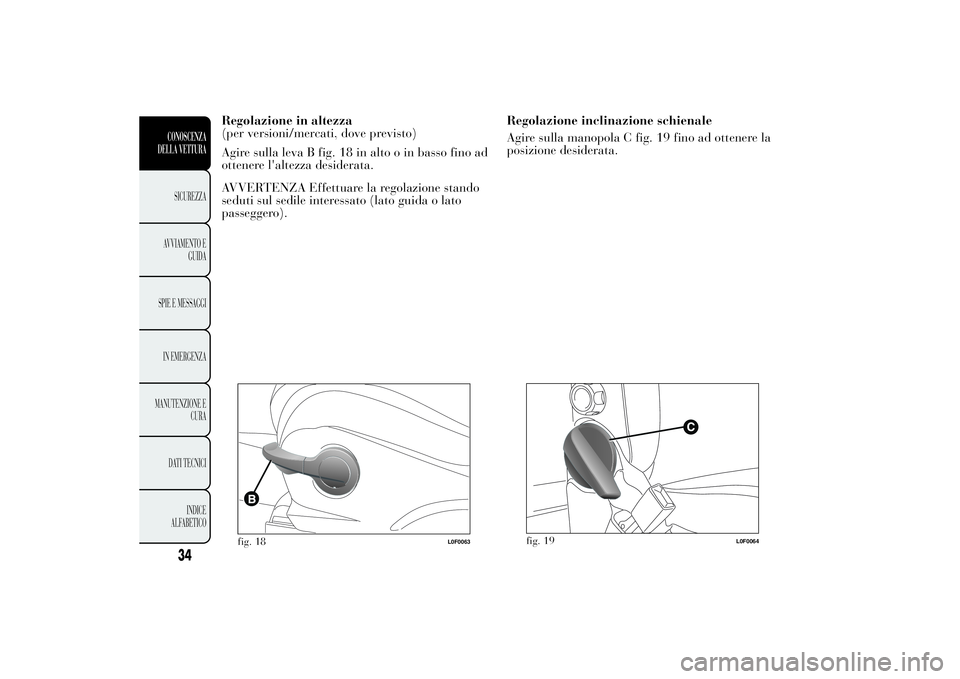

Regolazione in altezza
(per versioni/mercati, dove previsto)
Agire sulla leva B fig. 18 in alto o in basso fino ad
ottenere l'altezza desiderata.
AVVERTENZA Effettuare la regolazione stando
seduti sul sedile interessato (lato guida o lato
passeggero).
fig. 18
L0F0063

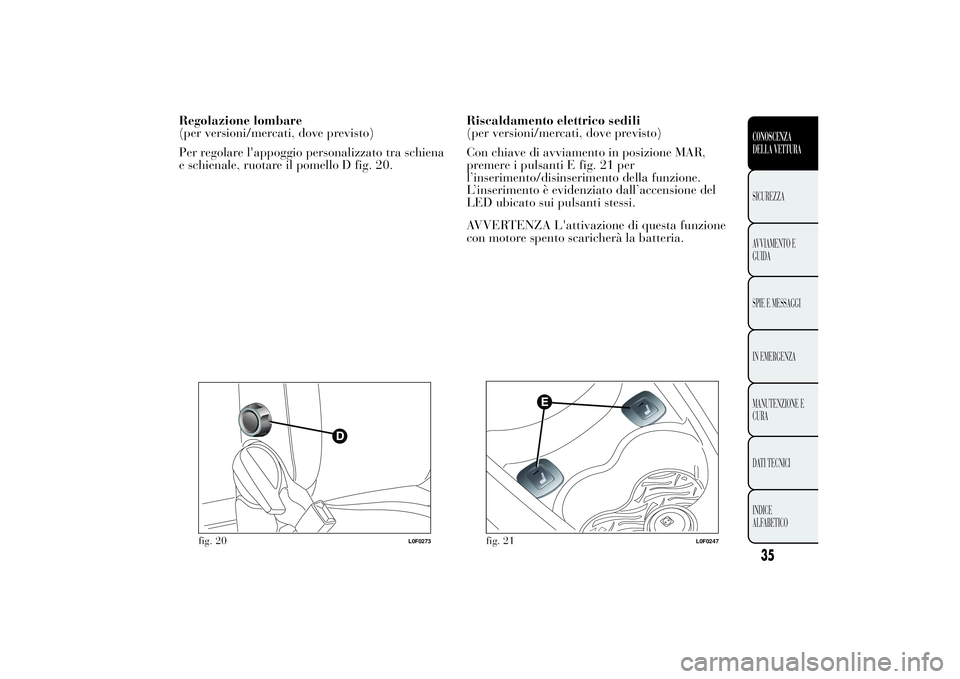

Regolazione lombare
(per versioni/mercati, dove previsto)
Per regolare l'appoggio personalizzato tra schiena
e schienale, ruotare il pomello D fig. 20.Riscaldamento elettrico sedili
(per versioni/mercati, dove previsto)
Con chiave di avviamento in posizione MAR,
premere i pulsanti E fig. 21 per
l’inserimento/disinserimento della funzione.
L’inserimento è evidenziato dall’accensione del
LED ubicato sui pulsanti stessi.
AVVERTENZA L'attivazione di questa funzione
con motore spento scaricherà la batteria.
fig. 20
L0F0273
fig. 21
L0F0247
35CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

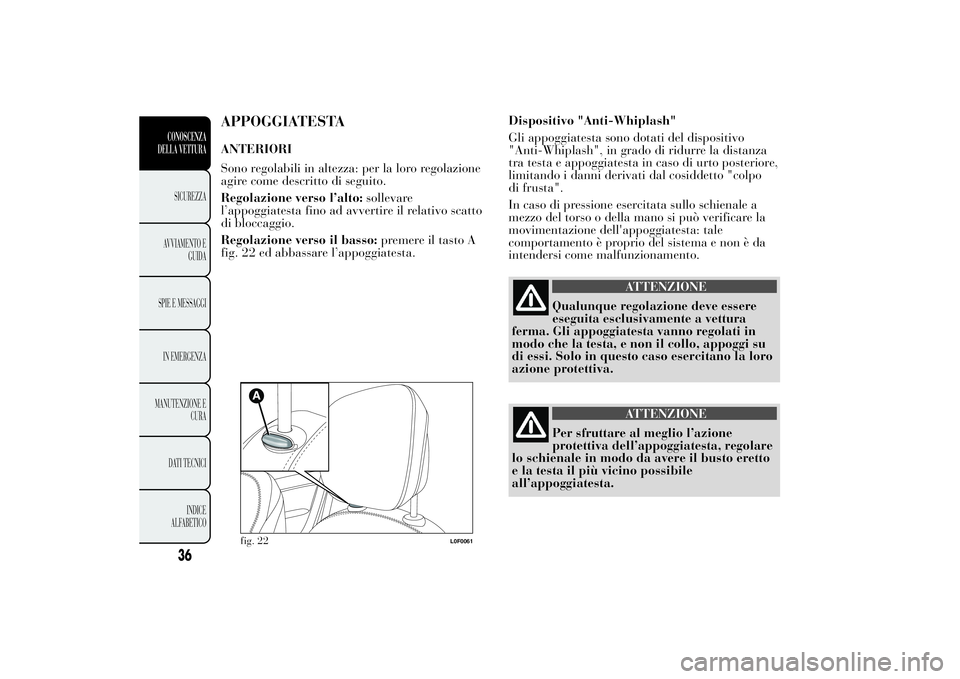

APPOGGIATESTAANTERIORI
Sono regolabili in altezza: per la loro regolazione
agire come descritto di seguito.
Regolazione verso l’alto:sollevare
l’appoggiatesta fino ad avvertire il relativo scatto
di bloccaggio.
Regolazione verso il basso:premere il tasto A
fig. 22 ed abbassare l’appoggiatesta.Dispositivo "Anti-Whiplash"
Gli appoggiatesta sono dotati del dispositivo
"Anti-Whiplash", in grado di ridurre la distanza
tra testa e appoggiatesta in caso di urto posteriore,
limitando i danni derivati dal cosiddetto "colpo
di frusta".
In caso di pressione esercitata sullo schienale a
mezzo del torso o della mano si può verificare la
movimentazione dell'appoggiatesta: tale
comportamento è proprio del sistema e non è da
intendersi come malfunzionamento.
ATTENZIONE
Qualunque regolazione deve essere
eseguita esclusivamente a vettura
ferma. Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo, appoggi su
di essi. Solo in questo caso esercitano la loro
azione protettiva.
ATTENZIONE
Per sfruttare al meglio l’azione
protettiva dell’appoggiatesta, regolare
lo schienale in modo da avere il busto eretto
e la testa il più vicino possibile
all’appoggiatesta.
fig. 22
L0F0061
36CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
