Lancia Ypsilon 2013 Libretto Uso Manutenzione (in Italian)

Funzione "Lane Change" (cambio corsia)
Qualora si voglia segnalare un cambio di corsia di
marcia, portare la leva sinistra in posizione
instabile per meno di mezzo secondo.
L’indicatore di direzione del lato selezionato si
attiverà per 5 lampeggi per poi spegnersi
automaticamente.
DISPOSITIVO “FOLLOW ME HOME”
Consente, per un certo periodo di tempo,
l’illuminazione dello spazio antistante alla vettura.
Attivazione:con chiave di avviamento in
posizione STOP od estratta, tirare la leva verso il
volante ed agire sulla leva entro 2 minuti dallo
spegnimento del motore.
Ad ogni singolo azionamento della leva
l’accensione delle luci viene prolungata di 30
secondi, fino ad un massimo di 210 secondi;
trascorso tale tempo le luci si spengono
automaticamente.Ad ogni azionamento della leva corrisponde
l’accensione della spia
sul quadro strumenti:
sul display vengono inoltre visualizzati un
messaggio e il tempo durante il quale la funzione
rimane attiva.
La spia
si accende al primo azionamento della
leva e rimane accesa fino alla disattivazione
automatica della funzione. Ogni azionamento
della leva incrementa solo il tempo di accensione
delle luci.
Disattivazione:mantenere tirata la leva verso il
volante per più di 2 secondi.
57CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

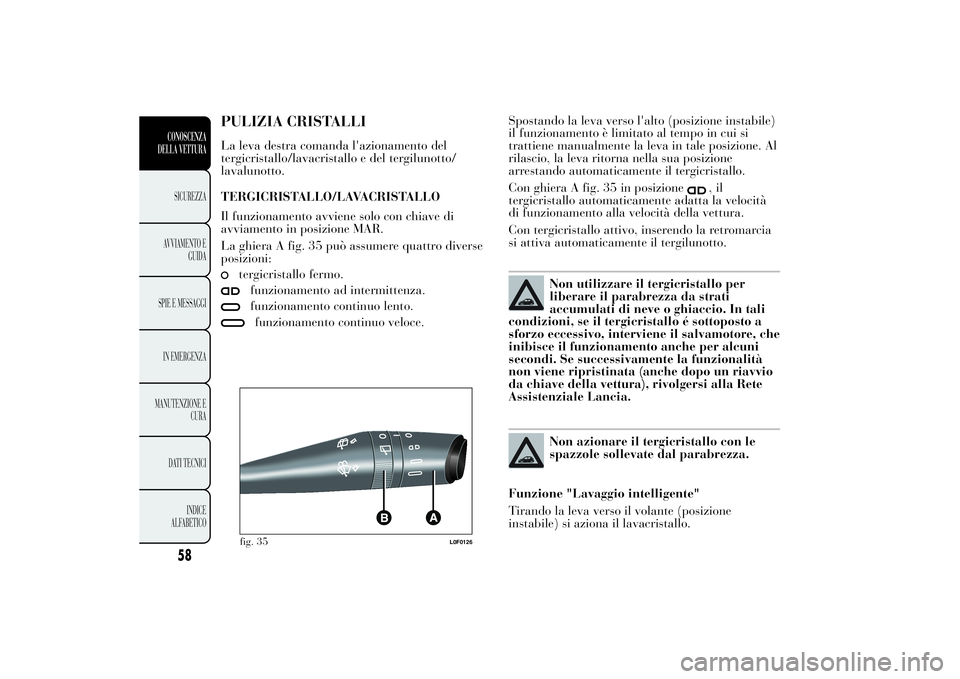

PULIZIA CRISTALLILa leva destra comanda l'azionamento del
tergicristallo/lavacristallo e del tergilunotto/
lavalunotto.
TERGICRISTALLO/LAVACRISTALLO
Il funzionamento avviene solo con chiave di
avviamento in posizione MAR.
La ghiera A fig. 35 può assumere quattro diverse
posizioni:
tergicristallo fermo.funzionamento ad intermittenza.funzionamento continuo lento.funzionamento continuo veloce.Spostando la leva verso l'alto (posizione instabile)
il funzionamento è limitato al tempo in cui si
trattiene manualmente la leva in tale posizione. Al
rilascio, la leva ritorna nella sua posizione
arrestando automaticamente il tergicristallo.
Con ghiera A fig. 35 in posizione
,il
tergicristallo automaticamente adatta la velocità
di funzionamento alla velocità della vettura.
Con tergicristallo attivo, inserendo la retromarcia
si attiva automaticamente il tergilunotto.
Non utilizzare il tergicristallo per
liberare il parabrezza da strati
accumulati di neve o ghiaccio. In tali
condizioni, se il tergicristallo é sottoposto a
sforzo eccessivo, interviene il salvamotore, che
inibisce il funzionamento anche per alcuni
secondi. Se successivamente la funzionalità
non viene ripristinata (anche dopo un riavvio
da chiave della vettura), rivolgersi alla Rete
Assistenziale Lancia.Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
Funzione "Lavaggio intelligente"
Tirando la leva verso il volante (posizione
instabile) si aziona il lavacristallo.
58CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
fig. 35
L0F0126

Mantenendo tirata la leva più di mezzo secondo è
possibile attivare automaticamente con un solo
movimento il getto del lavacristallo ed il
tergicristallo stesso.
Il funzionamento del tergicristallo termina tre
battute dopo il rilascio della leva.
Il ciclo viene ultimato da una battuta del
tergicristallo circa 6 secondi dopo.

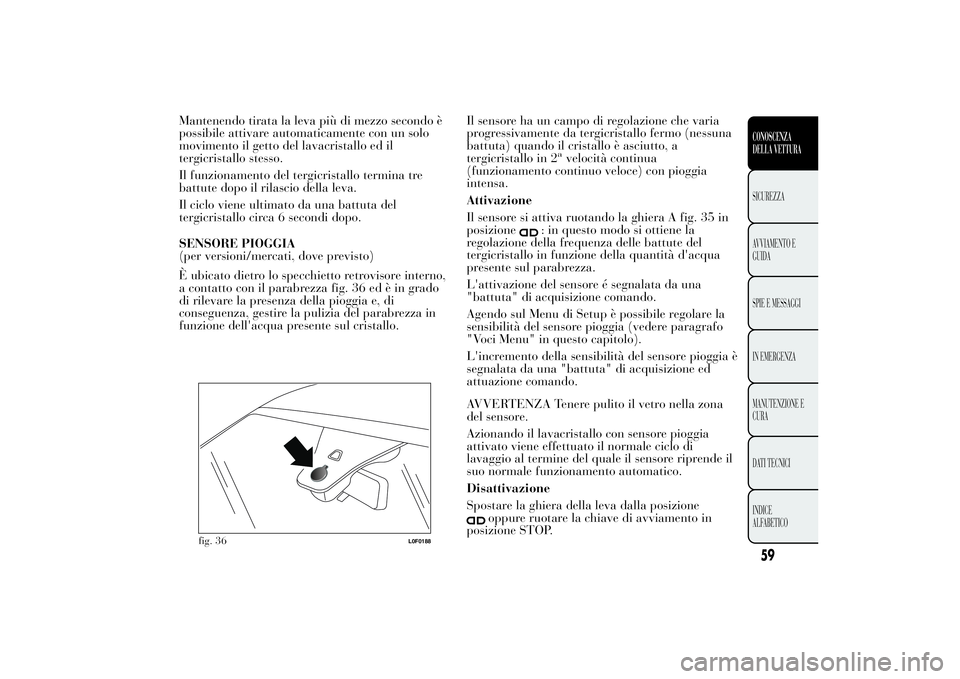

SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
È ubicato dietro lo specchietto retrovisore interno,
a contatto con il parabrezza fig. 36 ed è in grado
di rilevare la presenza della pioggia e, di
conseguenza, gestire la pulizia del parabrezza in
funzione dell'acqua presente sul cristallo.Il sensore ha un campo di regolazione che varia
progressivamente da tergicristallo fermo (nessuna
battuta) quando il cristallo è asciutto, a
tergicristallo in 2
avelocità continua
(funzionamento continuo veloce) con pioggia
intensa.
Attivazione
Il sensore si attiva ruotando la ghiera A fig. 35 in
posizione
: in questo modo si ottiene la
regolazione della frequenza delle battute del
tergicristallo in funzione della quantità d'acqua
presente sul parabrezza.
L'attivazione del sensore é segnalata da una
"battuta" di acquisizione comando.
Agendo sul Menu di Setup è possibile regolare la
sensibilità del sensore pioggia (vedere paragrafo
"Voci Menu" in questo capitolo).
L'incremento della sensibilità del sensore pioggia è
segnalata da una "battuta" di acquisizione ed
attuazione comando.
AVVERTENZA Tenere pulito il vetro nella zona
del sensore.
Azionando il lavacristallo con sensore pioggia
attivato viene effettuato il normale ciclo di
lavaggio al termine del quale il sensore riprende il
suo normale funzionamento automatico.
Disattivazione
Spostare la ghiera della leva dalla posizione
oppure ruotare la chiave di avviamento in
posizione STOP.
fig. 36
L0F0188
59CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

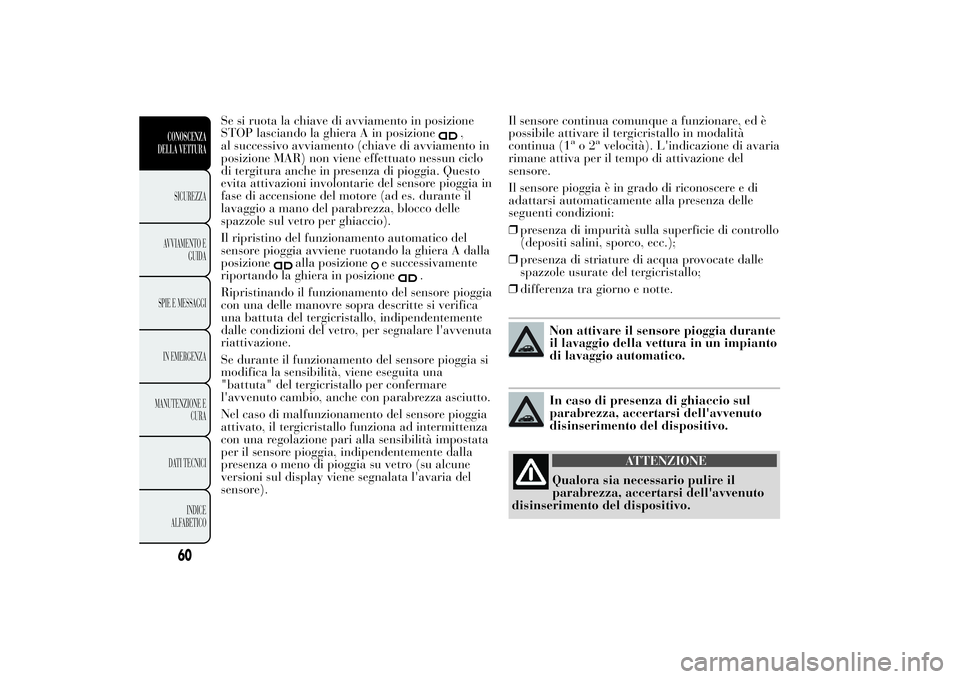

Se si ruota la chiave di avviamento in posizione
STOP lasciando la ghiera A in posizione
,
al successivo avviamento (chiave di avviamento in
posizione MAR) non viene effettuato nessun ciclo
di tergitura anche in presenza di pioggia. Questo
evita attivazioni involontarie del sensore pioggia in
fase di accensione del motore (ad es. durante il
lavaggio a mano del parabrezza, blocco delle
spazzole sul vetro per ghiaccio).
Il ripristino del funzionamento automatico del
sensore pioggia avviene ruotando la ghiera A dalla
posizione
alla posizione
e successivamente
riportando la ghiera in posizione
.
Ripristinando il funzionamento del sensore pioggia
con una delle manovre sopra descritte si verifica
una battuta del tergicristallo, indipendentemente
dalle condizioni del vetro, per segnalare l'avvenuta
riattivazione.
Se durante il funzionamento del sensore pioggia si
modifica la sensibilità, viene eseguita una
"battuta" del tergicristallo per confermare
l'avvenuto cambio, anche con parabrezza asciutto.
Nel caso di malfunzionamento del sensore pioggia
attivato, il tergicristallo funziona ad intermittenza
con una regolazione pari alla sensibilità impostata
per il sensore pioggia, indipendentemente dalla
presenza o meno di pioggia su vetro (su alcune
versioni sul display viene segnalata l'avaria del
sensore).Il sensore continua comunque a funzionare, ed è
possibile attivare il tergicristallo in modalità
continua (1
ao2
avelocità). L'indicazione di avaria
rimane attiva per il tempo di attivazione del
sensore.
Il sensore pioggia è in grado di riconoscere e di
adattarsi automaticamente alla presenza delle
seguenti condizioni:
❒presenza di impurità sulla superficie di controllo
(depositi salini, sporco, ecc.);
❒presenza di striature di acqua provocate dalle
spazzole usurate del tergicristallo;
❒differenza tra giorno e notte.
Non attivare il sensore pioggia durante
il lavaggio della vettura in un impianto
di lavaggio automatico.In caso di presenza di ghiaccio sul
parabrezza, accertarsi dell'avvenuto
disinserimento del dispositivo.
ATTENZIONE
Qualora sia necessario pulire il
parabrezza, accertarsi dell'avvenuto
disinserimento del dispositivo.
60CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

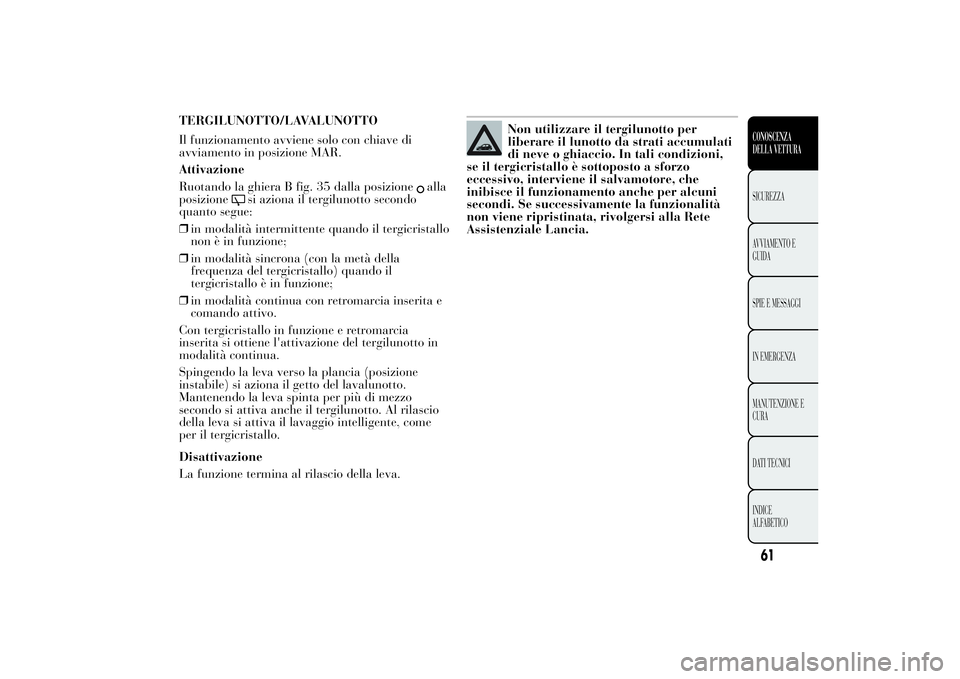

TERGILUNOTTO/LAVALUNOTTO
Il funzionamento avviene solo con chiave di
avviamento in posizione MAR.
Attivazione
Ruotando la ghiera B fig. 35 dalla posizione
alla
posizione
si aziona il tergilunotto secondo
quanto segue:
❒in modalità intermittente quando il tergicristallo
non è in funzione;
❒in modalità sincrona (con la metà della
frequenza del tergicristallo) quando il
tergicristallo è in funzione;
❒in modalità continua con retromarcia inserita e
comando attivo.
Con tergicristallo in funzione e retromarcia
inserita si ottiene l'attivazione del tergilunotto in
modalità continua.
Spingendo la leva verso la plancia (posizione
instabile) si aziona il getto del lavalunotto.
Mantenendo la leva spinta per più di mezzo
secondo si attiva anche il tergilunotto. Al rilascio
della leva si attiva il lavaggio intelligente, come
per il tergicristallo.
Disattivazione
La funzione termina al rilascio della leva.
Non utilizzare il tergilunotto per
liberare il lunotto da strati accumulati
di neve o ghiaccio. In tali condizioni,
se il tergicristallo è sottoposto a sforzo
eccessivo, interviene il salvamotore, che
inibisce il funzionamento anche per alcuni
secondi. Se successivamente la funzionalità
non viene ripristinata, rivolgersi alla Rete
Assistenziale Lancia.
61CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

CRUISE CONTROL (regolatore di
velocità costante)(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di guidare la
vettura ad una velocità superiore a 30 km/h
su lunghi tratti stradali diritti ed asciutti, con
poche variazioni di marcia (es. percorsi
autostradali) ad una velocità desiderata, senza
dover premere il pedale dell'acceleratore.
L'impiego del dispositivo non risulta pertanto
vantaggioso su strade extraurbane trafficate. Non
utilizzare il dispositivo in città.
Inserimento dispositivo
Ruotare la ghiera A fig. 37 su ON. L'inserimento è
evidenziato dall'accensione della spia
e, su
alcune versioni, dalla visualizzazione di un
messaggio sul display.La funzione di regolazione velocità non può essere
attivata in 1
amarcia o in retromarcia; è
consigliabile attivare la funzione con marce uguali
o superiori alla 4
a.
Affrontando le discese con il dispositivo attivato è
possibile che la velocità della vettura aumenti
leggermente rispetto a quella memorizzata.
Memorizzazione velocità vettura
Procedere come segue:
❒ruotare la ghiera A fig. 37 su ON e premendo il
pedale dell'acceleratore portare la vettura alla
velocità desiderata;
❒portare la leva verso l'alto (+) per almeno 1
secondo, quindi rilasciarla: la velocità viene
memorizzata ed è quindi possibile rilasciare il
pedale dell'acceleratore.
In caso di necessità (ad esempio in caso di
sorpasso) è possibile accelerare premendo il pedale
dell'acceleratore: rilasciando il pedale, la vettura
si riporterà alla velocità precedentemente
memorizzata.
Ripristino velocità memorizzata
Se il dispositivo è stato disattivato ad esempio
premendo il pedale del freno o della frizione, per
ripristinare la velocità memorizzata procedere
come segue:
❒accelerare progressivamente fino a portarsi ad
una velocità vicina a quella memorizzata;
fig. 37
L0F0202
62CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

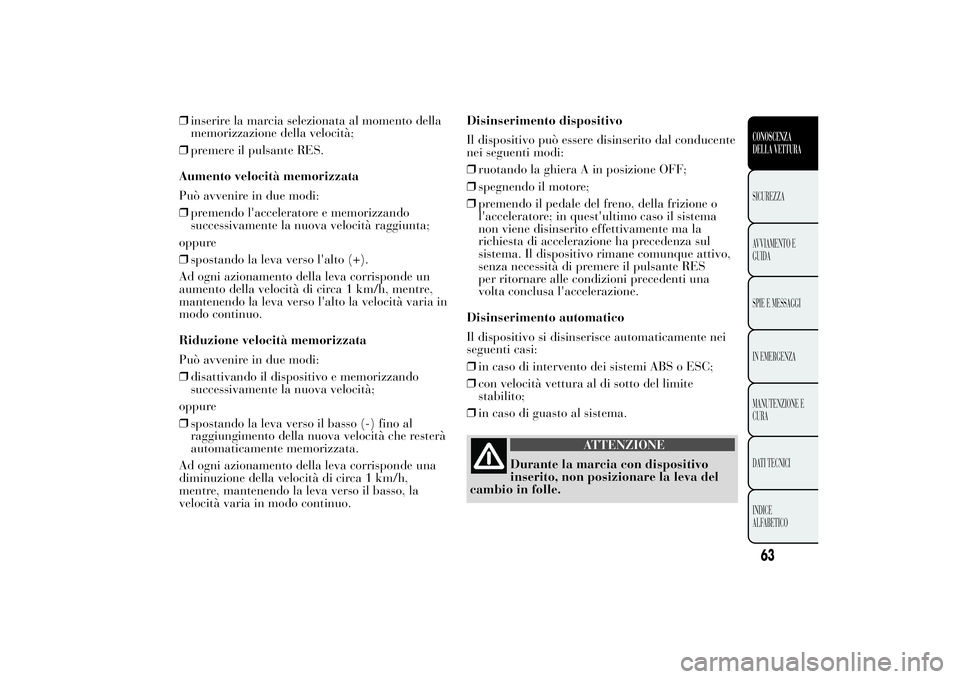

❒inserire la marcia selezionata al momento della
memorizzazione della velocità;
❒premere il pulsante RES.
Aumento velocità memorizzata
Può avvenire in due modi:
❒premendo l'acceleratore e memorizzando
successivamente la nuova velocità raggiunta;
oppure
❒spostando la leva verso l'alto (+).
Ad ogni azionamento della leva corrisponde un
aumento della velocità di circa 1 km/h, mentre,
mantenendo la leva verso l'alto la velocità varia in
modo continuo.
Riduzione velocità memorizzata
Può avvenire in due modi:
❒disattivando il dispositivo e memorizzando
successivamente la nuova velocità;
oppure
❒spostando la leva verso il basso (-) fino al
raggiungimento della nuova velocità che resterà
automaticamente memorizzata.
Ad ogni azionamento della leva corrisponde una
diminuzione della velocità di circa 1 km/h,
mentre, mantenendo la leva verso il basso, la
velocità varia in modo continuo.Disinserimento dispositivo
Il dispositivo può essere disinserito dal conducente
nei seguenti modi:
❒ruotando la ghiera A in posizione OFF;
❒spegnendo il motore;
❒premendo il pedale del freno, della frizione o
l'acceleratore; in quest'ultimo caso il sistema
non viene disinserito effettivamente ma la
richiesta di accelerazione ha precedenza sul
sistema. Il dispositivo rimane comunque attivo,
senza necessità di premere il pulsante RES
per ritornare alle condizioni precedenti una
volta conclusa l'accelerazione.
Disinserimento automatico
Il dispositivo si disinserisce automaticamente nei
seguenti casi:
❒in caso di intervento dei sistemi ABS o ESC;
❒con velocità vettura al di sotto del limite
stabilito;
❒in caso di guasto al sistema.
ATTENZIONE
Durante la marcia con dispositivo
inserito, non posizionare la leva del
cambio in folle.
63CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

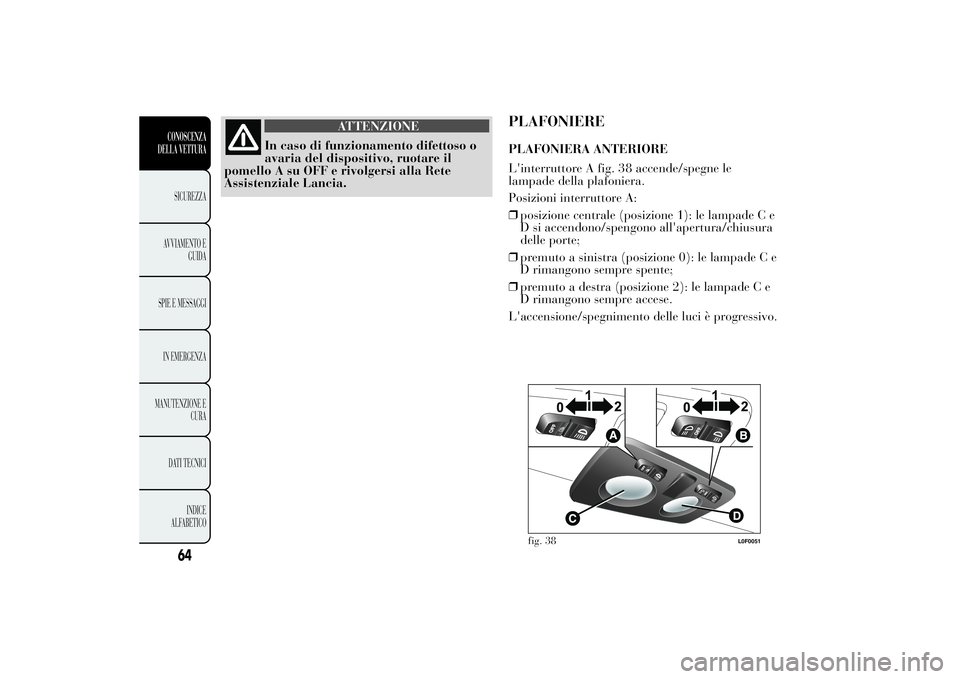

ATTENZIONE
In caso di funzionamento difettoso o
avaria del dispositivo, ruotare il
pomello A su OFF e rivolgersi alla Rete
Assistenziale Lancia.
PLAFONIEREPLAFONIERA ANTERIORE
L'interruttore A fig. 38 accende/spegne le
lampade della plafoniera.
Posizioni interruttore A:
❒posizione centrale (posizione 1): le lampade C e
D si accendono/spengono all'apertura/chiusura
delle porte;
❒premuto a sinistra (posizione 0): le lampade C e
D rimangono sempre spente;
❒premuto a destra (posizione 2): le lampade C e
D rimangono sempre accese.
L'accensione/spegnimento delle luci è progressivo.
fig. 38
L0F0051
64CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

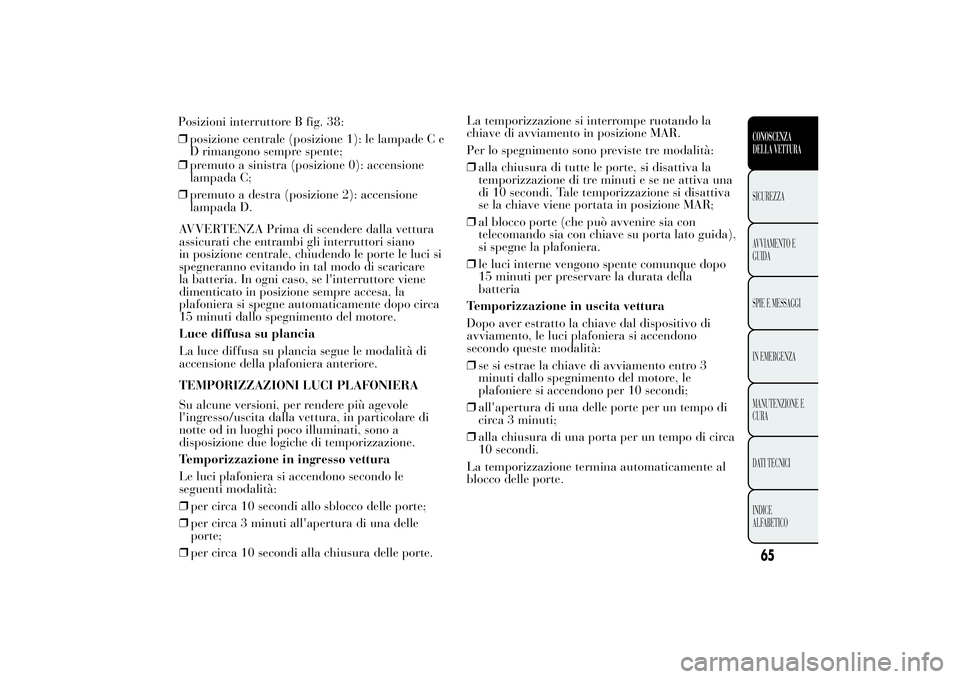

❒premuto a sinistra (posizione 0): accensione
lampada C;
❒premuto a destra (posizione 2): accensione
lampada D.
AVVERTENZA Prima di scendere dalla vettura
assicurati che entrambi gli interruttori siano
in posizione centrale, chiudendo le porte le luci si
spegneranno evitando in tal modo di scaricare
la batteria. In ogni caso, se l'interruttore viene
dimenticato in posizione sempre accesa, la
plafoniera si spegne automaticamente dopo circa
15 minuti dallo spegnimento del motore.
Luce diffusa su plancia
La luce diffusa su plancia segue le modalità di
accensione della plafoniera anteriore.
TEMPORIZZAZIONI LUCI PLAFONIERA
Su alcune versioni, per rendere più agevole
l'ingresso/uscita dalla vettura, in particolare di
notte od in luoghi poco illuminati, sono a
disposizione due logiche di temporizzazione.
Temporizzazione in ingresso vettura
Le luci plafoniera si accendono secondo le
seguenti modalità:
❒per circa 10 secondi allo sblocco delle porte;
❒per circa 3 minuti all'apertura di una delle
porte;
❒per circa 10 secondi alla chiusura delle porte.La temporizzazione si interrompe ruotando la
chiave di avviamento in posizione MAR.
Per lo spegnimento sono previste tre modalità:
❒alla chiusura di tutte le porte, si disattiva la
temporizzazione di tre minuti e se ne attiva una
di 10 secondi. Tale temporizzazione si disattiva
se la chiave viene portata in posizione MAR;
❒al blocco porte (che può avvenire sia con
telecomando sia con chiave su porta lato guida),
si spegne la plafoniera.
❒le luci interne vengono spente comunque dopo
15 minuti per preservare la durata della
batteria
Temporizzazione in uscita vettura
Dopo aver estratto la chiave dal dispositivo di
avviamento, le luci plafoniera si accendono
secondo queste modalità:
❒se si estrae la chiave di avviamento entro 3
minuti dallo spegnimento del motore, le
plafoniere si accendono per 10 secondi;
❒all'apertura di una delle porte per un tempo di
circa 3 minuti;
❒alla chiusura di una porta per un tempo di circa
10 secondi.
La temporizzazione termina automaticamente al
blocco delle porte.
65CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Posizioni interruttore B fig. 38:
❒posizione centrale (posizione 1): le lampade C e
D rimangono sempre spente;

PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Premere sul trasparente A fig. 39 per accendere/
spegnere la luce. Chiudendo le porte la luce
rimane accesa per alcuni secondi dopodiché si
spegne automaticamente. La luce si spegne
comunque ruotando la chiave di avviamento in
posizione MAR.
Dimenticando una porta aperta, la luce si
spegnerà automaticamente dopo alcuni minuti.
Per riaccenderla aprire un’altra porta o chiudere e
riaprire la porta stessa.
Versioni con tetto apribile
Su queste versioni sono presenti due plafoniere A
fig. 40 ubicate laterlamente (sopra le porte
posteriori).Per accendere/spegnere le luci premere in
corrispondenza del punto indicato dalla freccia
(segno + sul trasparente della plafoniera).
L’accensione delle plafoniera/e posteriore/i
avviene anche in concomitanza degli eventi che
determinano l’accensione della plafoniera
anteriore.
PLAFONIERA BAGAGLIAIO
La plafoniera A fig. 41 è ubicata sul lato sinistro
del bagagliaio. Si accende automaticamente
all'apertura del bagagliaio e si spegne alla sua
chiusura. La luce inoltre si accende/spegne
qualsiasi sia la posizione della chiave di
avviamento.
fig. 39
L0F0236
A
fig. 40
L0F0227
66CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
