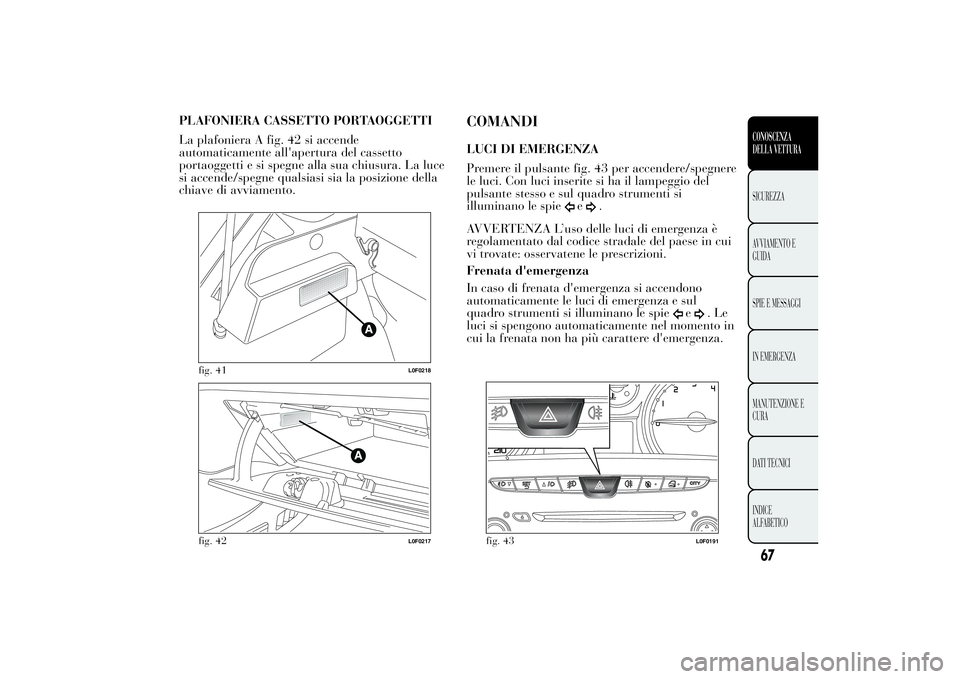

PLAFONIERA CASSETTO PORTAOGGETTI
La plafoniera A fig. 42 si accende
automaticamente all'apertura del cassetto
portaoggetti e si spegne alla sua chiusura. La luce
si accende/spegne qualsiasi sia la posizione della
chiave di avviamento.
COMANDILUCI DI EMERGENZA
Premere il pulsante fig. 43 per accendere/spegnere
le luci. Con luci inserite si ha il lampeggio del
pulsante stesso e sul quadro strumenti si
illuminano le spie
e
.
AVVERTENZA L’uso delle luci di emergenza è
regolamentato dal codice stradale del paese in cui
vi trovate: osservatene le prescrizioni.
Frenata d'emergenza
In caso di frenata d'emergenza si accendono
automaticamente le luci di emergenza e sul
quadro strumenti si illuminano le spie
e
.Le
luci si spengono automaticamente nel momento in
cui la frenata non ha più carattere d'emergenza.
fig. 41
L0F0218
fig. 42
L0F0217
fig. 43
L0F0191
67CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

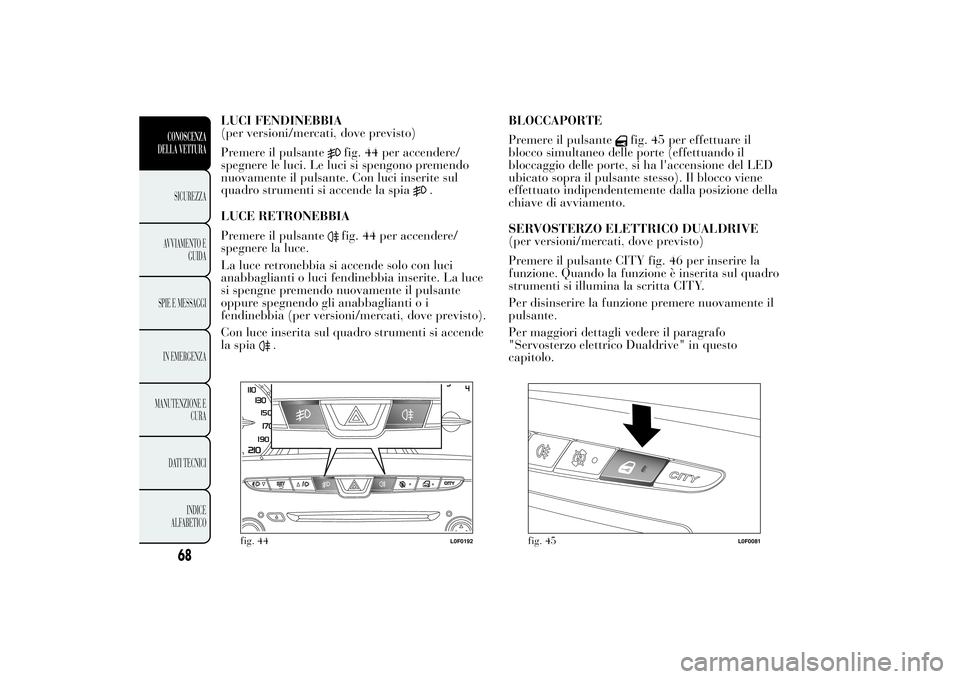

LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 44 per accendere/
spegnere le luci. Le luci si spengono premendo
nuovamente il pulsante. Con luci inserite sul
quadro strumenti si accende la spia
.
LUCE RETRONEBBIA
Premere il pulsante
fig. 44 per accendere/
spegnere la luce.
La luce retronebbia si accende solo con luci
anabbaglianti o luci fendinebbia inserite. La luce
si spengne premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti o i
fendinebbia (per versioni/mercati, dove previsto).
Con luce inserita sul quadro strumenti si accende
la spia
.BLOCCAPORTE
Premere il pulsante
fig. 45 per effettuare il
blocco simultaneo delle porte (effettuando il
bloccaggio delle porte, si ha l'accensione del LED
ubicato sopra il pulsante stesso). Il blocco viene
effettuato indipendentemente dalla posizione della
chiave di avviamento.
SERVOSTERZO ELETTRICO DUALDRIVE
(per versioni/mercati, dove previsto)
Premere il pulsante CITY fig. 46 per inserire la
funzione. Quando la funzione è inserita sul quadro
strumenti si illumina la scritta CITY.
Per disinserire la funzione premere nuovamente il
pulsante.
Per maggiori dettagli vedere il paragrafo
"Servosterzo elettrico Dualdrive" in questo
capitolo.
fig. 44
L0F0192
fig. 45
L0F0081
68CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

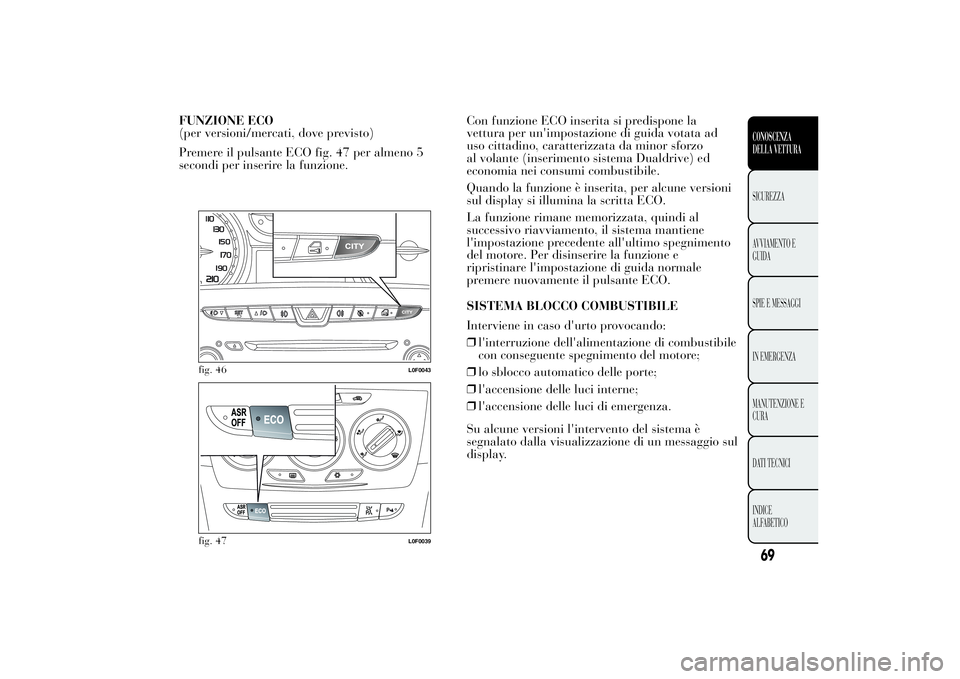

FUNZIONE ECO
(per versioni/mercati, dove previsto)
Premere il pulsante ECO fig. 47 per almeno 5
secondi per inserire la funzione.Con funzione ECO inserita si predispone la
vettura per un'impostazione di guida votata ad
uso cittadino, caratterizzata da minor sforzo
al volante (inserimento sistema Dualdrive) ed
economia nei consumi combustibile.
Quando la funzione è inserita, per alcune versioni
sul display si illumina la scritta ECO.
La funzione rimane memorizzata, quindi al
successivo riavviamento, il sistema mantiene
l'impostazione precedente all'ultimo spegnimento
del motore. Per disinserire la funzione e
ripristinare l'impostazione di guida normale
premere nuovamente il pulsante ECO.
SISTEMA BLOCCO COMBUSTIBILE
Interviene in caso d'urto provocando:
❒l'interruzione dell'alimentazione di combustibile
con conseguente spegnimento del motore;
❒lo sblocco automatico delle porte;
❒l'accensione delle luci interne;
❒l'accensione delle luci di emergenza.
Su alcune versioni l'intervento del sistema è
segnalato dalla visualizzazione di un messaggio sul
display.
fig. 46
L0F0043
fig. 47
L0F0039
69CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

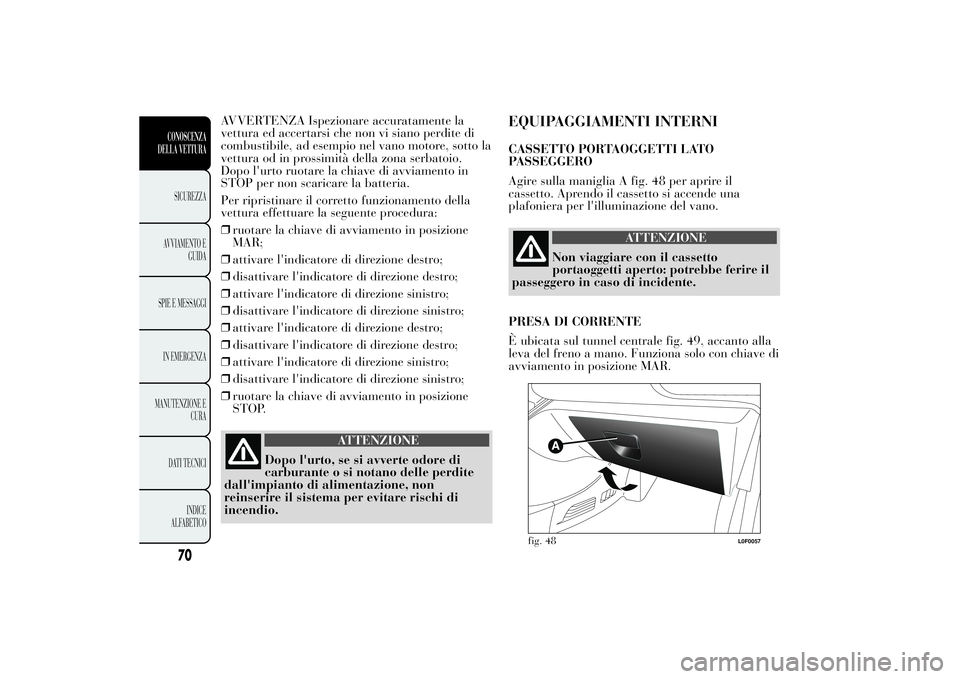

AVVERTENZA Ispezionare accuratamente la
vettura ed accertarsi che non vi siano perdite di
combustibile, ad esempio nel vano motore, sotto la
vettura od in prossimità della zona serbatoio.
Dopo l'urto ruotare la chiave di avviamento in
STOP per non scaricare la batteria.
Per ripristinare il corretto funzionamento della
vettura effettuare la seguente procedura:
❒ruotare la chiave di avviamento in posizione
MAR;
❒attivare l'indicatore di direzione destro;
❒disattivare l'indicatore di direzione destro;
❒attivare l'indicatore di direzione sinistro;
❒disattivare l'indicatore di direzione sinistro;
❒attivare l'indicatore di direzione destro;
❒disattivare l'indicatore di direzione destro;
❒attivare l'indicatore di direzione sinistro;
❒disattivare l'indicatore di direzione sinistro;
❒ruotare la chiave di avviamento in posizione
STOP.
ATTENZIONE
Dopo l'urto, se si avverte odore di
carburante o si notano delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
EQUIPAGGIAMENTI INTERNICASSETTO PORTAOGGETTI LATO
PASSEGGERO
Agire sulla maniglia A fig. 48 per aprire il
cassetto. Aprendo il cassetto si accende una
plafoniera per l'illuminazione del vano.
ATTENZIONE
Non viaggiare con il cassetto
portaoggetti aperto: potrebbe ferire il
passeggero in caso di incidente.
PRESA DI CORRENTE
È ubicata sul tunnel centrale fig. 49, accanto alla
leva del freno a mano. Funziona solo con chiave di
avviamento in posizione MAR.
fig. 48
L0F0057
70CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

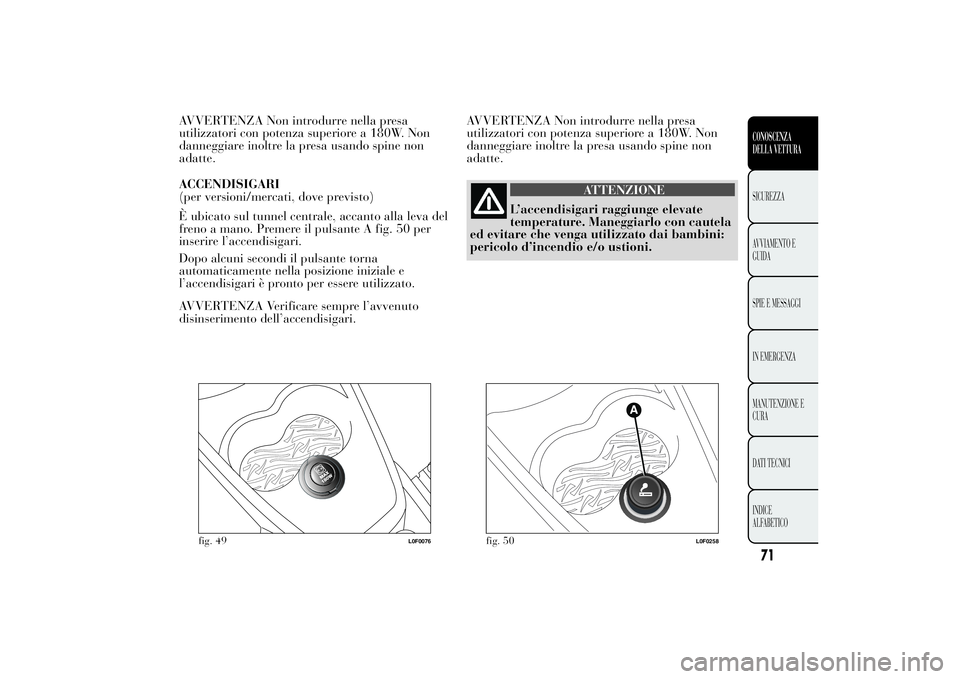

AVVERTENZA Non introdurre nella presa
utilizzatori con potenza superiore a 180W. Non
danneggiare inoltre la presa usando spine non
adatte.
ACCENDISIGARI
(per versioni/mercati, dove previsto)
È ubicato sul tunnel centrale, accanto alla leva del
freno a mano. Premere il pulsante A fig. 50 per
inserire l’accendisigari.
Dopo alcuni secondi il pulsante torna
automaticamente nella posizione iniziale e
l’accendisigari è pronto per essere utilizzato.
AVVERTENZA Verificare sempre l’avvenuto
disinserimento dell’accendisigari.AVVERTENZA Non introdurre nella presa
utilizzatori con potenza superiore a 180W. Non
danneggiare inoltre la presa usando spine non
adatte.
ATTENZIONE
L’accendisigari raggiunge elevate
temperature. Maneggiarlo con cautela
ed evitare che venga utilizzato dai bambini:
pericolo d’incendio e/o ustioni.
fig. 49
L0F0076
fig. 50
L0F0258
71CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

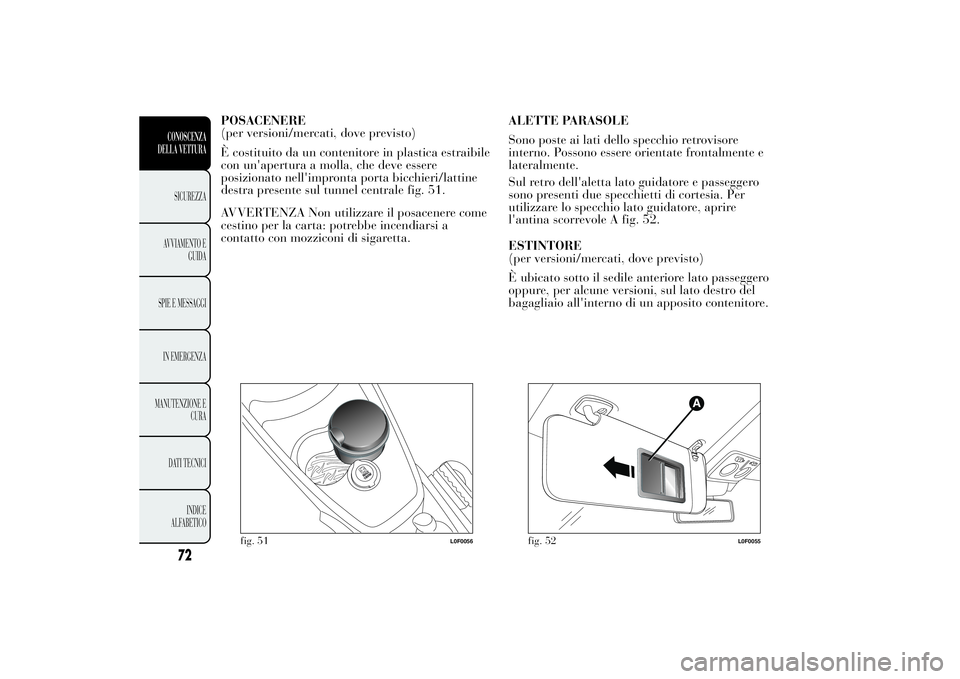

POSACENERE
(per versioni/mercati, dove previsto)
È costituito da un contenitore in plastica estraibile
con un'apertura a molla, che deve essere
posizionato nell'impronta porta bicchieri/lattine
destra presente sul tunnel centrale fig. 51.
AVVERTENZA Non utilizzare il posacenere come
cestino per la carta: potrebbe incendiarsi a
contatto con mozziconi di sigaretta.ALETTE PARASOLE
Sono poste ai lati dello specchio retrovisore
interno. Possono essere orientate frontalmente e
lateralmente.
Sul retro dell'aletta lato guidatore e passeggero
sono presenti due specchietti di cortesia. Per
utilizzare lo specchio lato guidatore, aprire
l'antina scorrevole A fig. 52.
ESTINTORE
(per versioni/mercati, dove previsto)
È ubicato sotto il sedile anteriore lato passeggero
oppure, per alcune versioni, sul lato destro del
bagagliaio all'interno di un apposito contenitore.
fig. 51
L0F0056
fig. 52
L0F0055
72CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

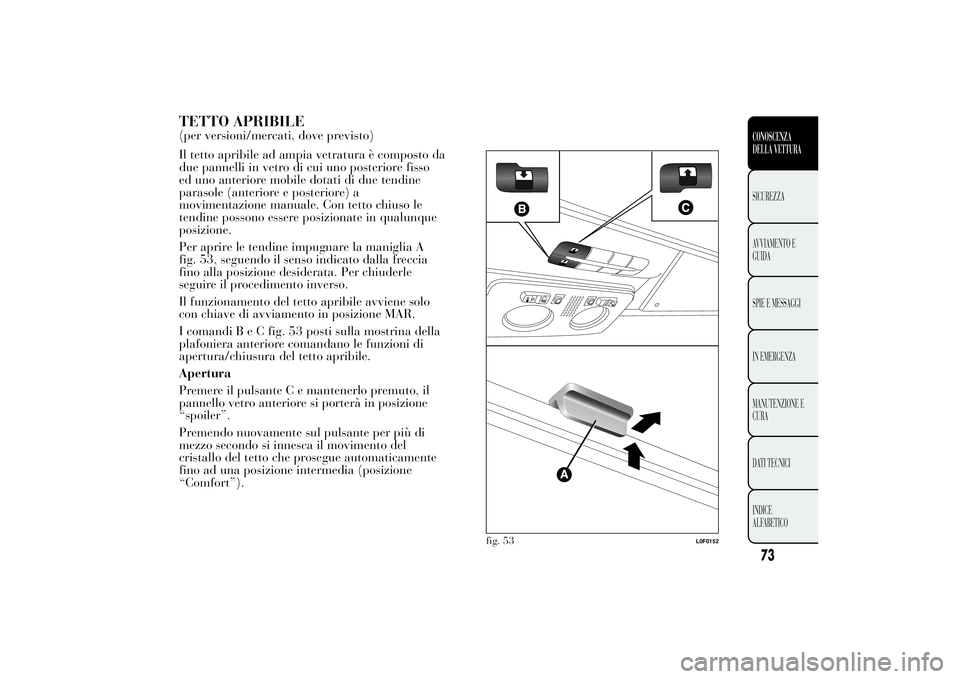

TETTO APRIBILE(per versioni/mercati, dove previsto)
Il tetto apribile ad ampia vetratura è composto da
due pannelli in vetro di cui uno posteriore fisso
ed uno anteriore mobile dotati di due tendine
parasole (anteriore e posteriore) a
movimentazione manuale. Con tetto chiuso le
tendine possono essere posizionate in qualunque
posizione.
Per aprire le tendine impugnare la maniglia A
fig. 53, seguendo il senso indicato dalla freccia
fino alla posizione desiderata. Per chiuderle
seguire il procedimento inverso.
Il funzionamento del tetto apribile avviene solo
con chiave di avviamento in posizione MAR.
I comandiBeCfig. 53 posti sulla mostrina della
plafoniera anteriore comandano le funzioni di
apertura/chiusura del tetto apribile.
Apertura
Premere il pulsante C e mantenerlo premuto, il
pannello vetro anteriore si porterà in posizione
“spoiler”.
Premendo nuovamente sul pulsante per più di
mezzo secondo si innesca il movimento del
cristallo del tetto che prosegue automaticamente
fino ad una posizione intermedia (posizione
“Comfort”).
fig. 53
L0F0152
73CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

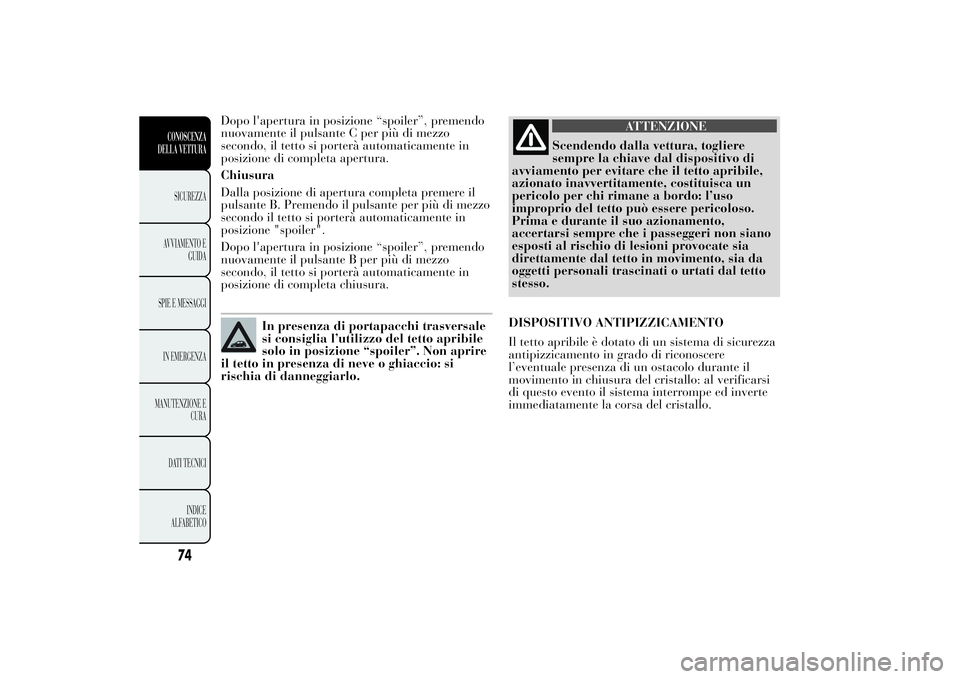

Dopo l'apertura in posizione “spoiler”, premendo
nuovamente il pulsante C per più di mezzo
secondo, il tetto si porterà automaticamente in
posizione di completa apertura.
Chiusura
Dalla posizione di apertura completa premere il
pulsante B. Premendo il pulsante per più di mezzo
secondo il tetto si porterà automaticamente in
posizione "spoiler".
Dopo l'apertura in posizione “spoiler”, premendo
nuovamente il pulsante B per più di mezzo
secondo, il tetto si porterà automaticamente in
posizione di completa chiusura.
In presenza di portapacchi trasversale
si consiglia l’utilizzo del tetto apribile
solo in posizione “spoiler”. Non aprire
il tetto in presenza di neve o ghiaccio: si
rischia di danneggiarlo.
ATTENZIONE
Scendendo dalla vettura, togliere
sempre la chiave dal dispositivo di
avviamento per evitare che il tetto apribile,
azionato inavvertitamente, costituisca un
pericolo per chi rimane a bordo: l’uso
improprio del tetto può essere pericoloso.
Prima e durante il suo azionamento,
accertarsi sempre che i passeggeri non siano
esposti al rischio di lesioni provocate sia
direttamente dal tetto in movimento, sia da
oggetti personali trascinati o urtati dal tetto
stesso.
DISPOSITIVO ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di sicurezza
antipizzicamento in grado di riconoscere
l’eventuale presenza di un ostacolo durante il
movimento in chiusura del cristallo: al verificarsi
di questo evento il sistema interrompe ed inverte
immediatamente la corsa del cristallo.
74CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

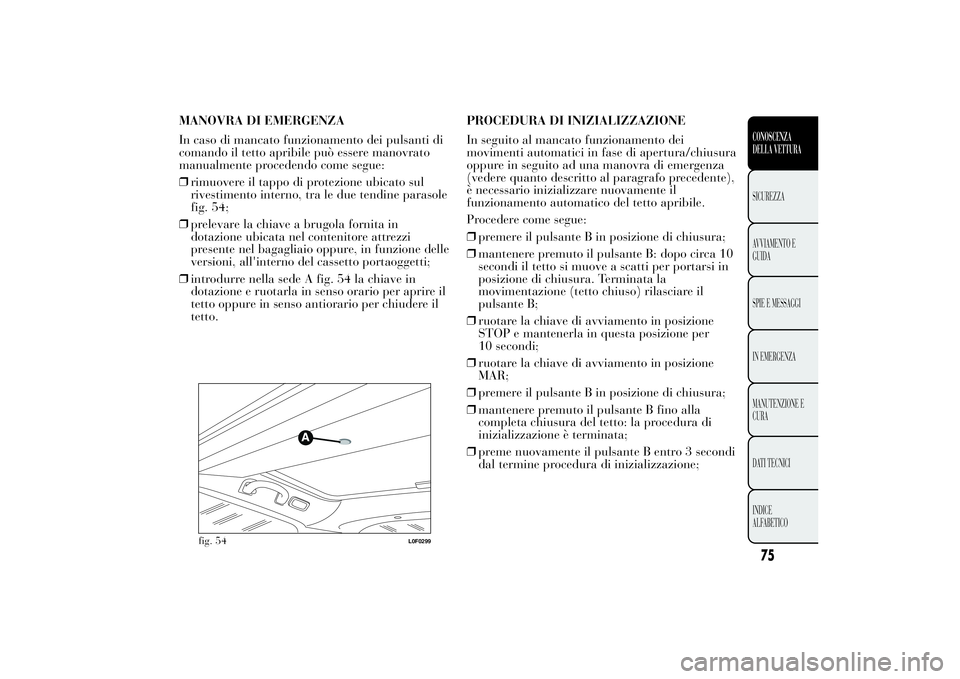

MANOVRA DI EMERGENZA
In caso di mancato funzionamento dei pulsanti di
comando il tetto apribile può essere manovrato
manualmente procedendo come segue:
❒rimuovere il tappo di protezione ubicato sul
rivestimento interno, tra le due tendine parasole
fig. 54;
❒prelevare la chiave a brugola fornita in
dotazione ubicata nel contenitore attrezzi
presente nel bagagliaio oppure, in funzione delle
versioni, all'interno del cassetto portaoggetti;
❒introdurre nella sede A fig. 54 la chiave in
dotazione e ruotarla in senso orario per aprire il
tetto oppure in senso antiorario per chiudere il
tetto.PROCEDURA DI INIZIALIZZAZIONE
In seguito al mancato funzionamento dei
movimenti automatici in fase di apertura/chiusura
oppure in seguito ad una manovra di emergenza
(vedere quanto descritto al paragrafo precedente),
è necessario inizializzare nuovamente il
funzionamento automatico del tetto apribile.
Procedere come segue:
❒premere il pulsante B in posizione di chiusura;
❒mantenere premuto il pulsante B: dopo circa 10
secondi il tetto si muove a scatti per portarsi in
posizione di chiusura. Terminata la
movimentazione (tetto chiuso) rilasciare il
pulsante B;
❒ruotare la chiave di avviamento in posizione
STOP e mantenerla in questa posizione per
10 secondi;
❒ruotare la chiave di avviamento in posizione
MAR;
❒premere il pulsante B in posizione di chiusura;
❒mantenere premuto il pulsante B fino alla
completa chiusura del tetto: la procedura di
inizializzazione è terminata;
❒preme nuovamente il pulsante B entro 3 secondi
dal termine procedura di inizializzazione;
fig. 54
L0F0299
75CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

❒mantenere premuto il pulsante B: il tetto
effettuerà un ciclo automatico di apertura e
chiusura: se ciò non si verificasse ripetere le
operazioni dall'inizio;
❒mantenendo sempre premuto il pulsante B
attendere infine la completa chiusura del tetto.
PORTEBLOCCO/SBLOCCO CENTRALIZZATO
PORTE
Blocco porte dall'esterno
Con porte chiuse premere il pulsante
sul
telecomando oppure inserire e ruotare l'inserto
metallico (presente all'interno della chiave) nella
serratura porta lato guida. L'avvenuto bloccaggio
delle porte è segnalato dall'accensione del LED
ubicato sopra il pulsante
.
Il blocco delle porte viene attivato:
❒con tutte le porte chiuse;
❒con tutte le porte chiuse e bagagliaio aperto.
Sblocco porte dall'esterno
Premere il pulsante
sul telecomando oppure
inserire e ruotare l'inserto metallico (presente
all'interno della chiave) nella serratura porta lato
guida.
76CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
