LED spento: porte sbloccate. Premendo
nuovamente il pulsante
si ottiene il blocco
centralizzato di tutte le porte. Il blocco porte viene
attivato solo se tutte le porte sono correttamente
chiuse.
A seguito di un blocco porte effettuato tramite
telecomando o nottolino porta non sarà possibile
effettuare lo sblocco tramite il pulsante
.
In caso di mancanza dell'alimentazione elettrica
(fusibile bruciato, batteria scollegata, ecc.) è
comunque possibile effettuare l'azionamento
manuale del blocco delle porte.AVVERTENZA Con chiusura centralizzata
inserita, tirando la leva interna di apertura della
porta lato passeggero si provoca lo sblocco della
porta stessa (il LED rimane acceso). Tirando
invece la leva interna di apertura della porta lato
guida si provoca lo sblocco centralizzato delle
porte.
AVVERTENZA Le porte posteriori non si possono
aprire dall'interno quando è azionato il dispositivo
di sicurezza bambini (vedere quanto descritto nel
paragrafo seguente).
77CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

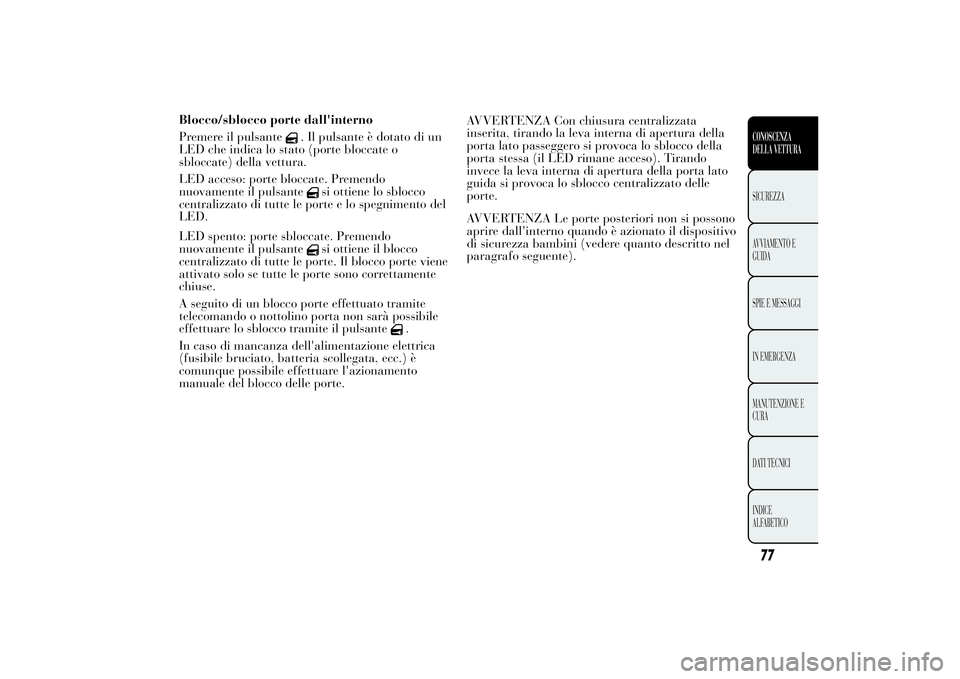

Blocco/sblocco porte dall'interno
Premere il pulsante
. Il pulsante è dotato di un
LED che indica lo stato (porte bloccate o
sbloccate) della vettura.
LED acceso: porte bloccate. Premendo
nuovamente il pulsante
si ottiene lo sblocco
centralizzato di tutte le porte e lo spegnimento del
LED.

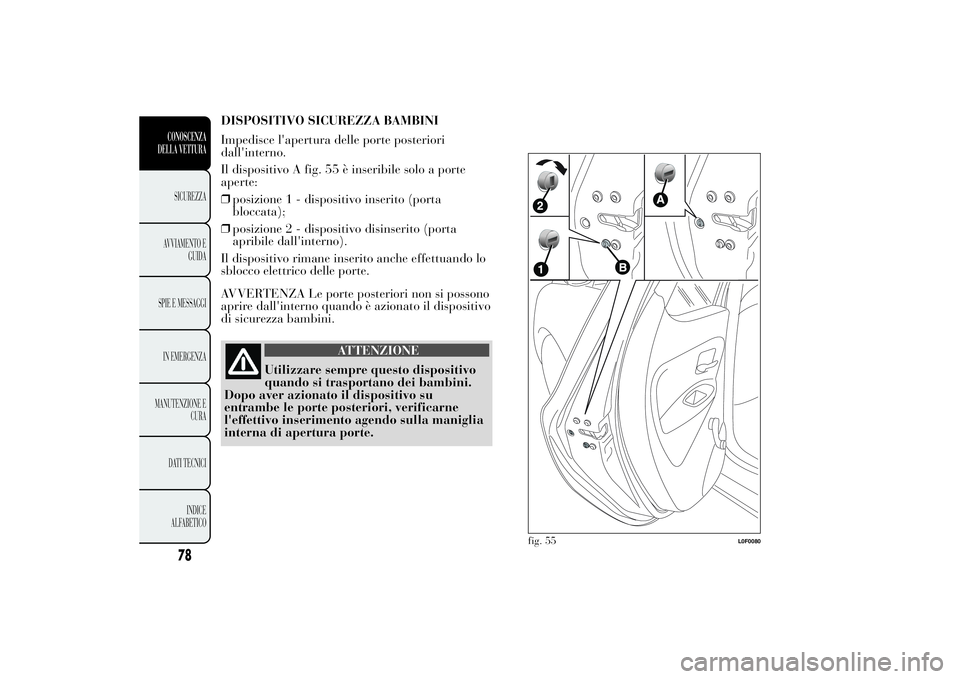

DISPOSITIVO SICUREZZA BAMBINI
Impedisce l'apertura delle porte posteriori
dall'interno.
Il dispositivo A fig. 55 è inseribile solo a porte
aperte:
❒posizione 1 - dispositivo inserito (porta
bloccata);
❒posizione 2 - dispositivo disinserito (porta
apribile dall'interno).
Il dispositivo rimane inserito anche effettuando lo
sblocco elettrico delle porte.
AVVERTENZA Le porte posteriori non si possono
aprire dall'interno quando è azionato il dispositivo
di sicurezza bambini.
ATTENZIONE
Utilizzare sempre questo dispositivo
quando si trasportano dei bambini.
Dopo aver azionato il dispositivo su
entrambe le porte posteriori, verificarne
l'effettivo inserimento agendo sulla maniglia
interna di apertura porte.
fig. 55
L0F0080
78CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

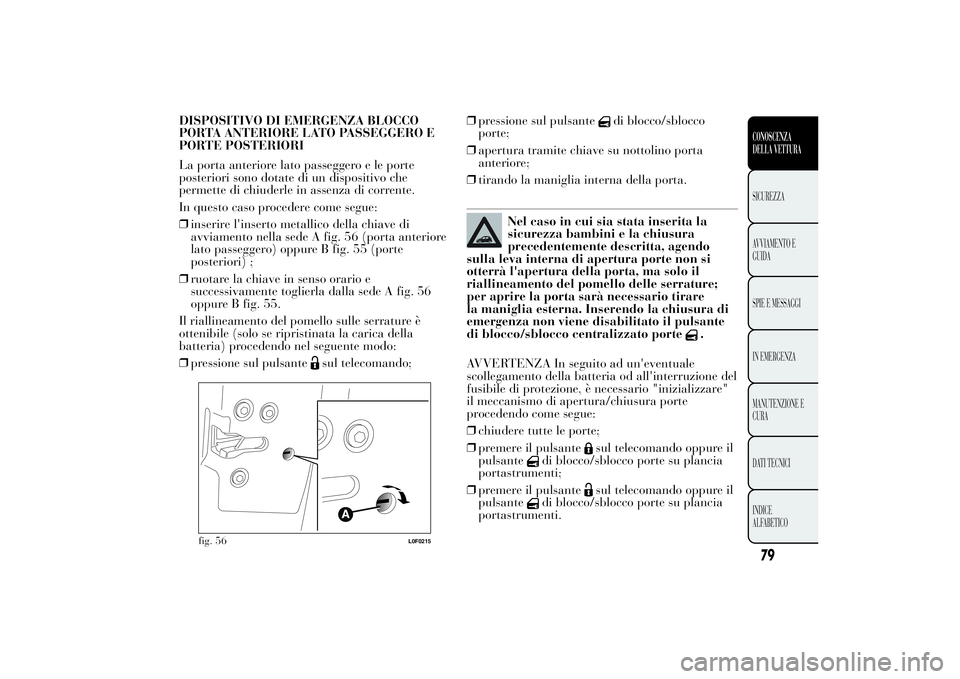

DISPOSITIVO DI EMERGENZA BLOCCO
PORTA ANTERIORE LATO PASSEGGERO E
PORTE POSTERIORI
La porta anteriore lato passeggero e le porte
posteriori sono dotate di un dispositivo che
permette di chiuderle in assenza di corrente.
In questo caso procedere come segue:
❒inserire l'inserto metallico della chiave di
avviamento nella sede A fig. 56 (porta anteriore
lato passeggero) oppure B fig. 55 (porte
posteriori) ;
❒ruotare la chiave in senso orario e
successivamente toglierla dalla sede A fig. 56
oppure B fig. 55.
Il riallineamento del pomello sulle serrature è
ottenibile (solo se ripristinata la carica della
batteria) procedendo nel seguente modo:
❒pressione sul pulsante
sul telecomando;❒pressione sul pulsante
di blocco/sblocco
porte;
❒apertura tramite chiave su nottolino porta
anteriore;
❒tirando la maniglia interna della porta.
Nel caso in cui sia stata inserita la
sicurezza bambini e la chiusura
precedentemente descritta, agendo
sulla leva interna di apertura porte non si
otterrà l'apertura della porta, ma solo il
riallineamento del pomello delle serrature;
per aprire la porta sarà necessario tirare
la maniglia esterna. Inserendo la chiusura di
emergenza non viene disabilitato il pulsante
di blocco/sblocco centralizzato porte
.
AVVERTENZA In seguito ad un'eventuale
scollegamento della batteria od all'interruzione del
fusibile di protezione, è necessario "inizializzare"
il meccanismo di apertura/chiusura porte
procedendo come segue:
❒chiudere tutte le porte;
❒premere il pulsante
sul telecomando oppure il
pulsante
di blocco/sblocco porte su plancia
portastrumenti;
❒premere il pulsante
sul telecomando oppure il
pulsante
di blocco/sblocco porte su plancia
portastrumenti.
fig. 56
L0F0215
79CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ALZACRISTALLI ELETTRICIFunzionano con chiave d'avviamento in posizione
MAR e per circa tre minuti dopo la rotazione
della chiave di avviamento in posizione STOP o
estratta e previa apertura di una delle porte
anteriori.
I pulsanti sono posizionati sulla mostrina dei
pannelli porta (per versioni/mercati, dove
previsto) (dal pannello porta lato guida si possono
comandare tutti i cristalli).
È presente un dispositivo antischiacciamento che
entra in funzione in fase di salita dei cristalli
anteriori e posteriori (per versioni/mercati, dove
previsto).
ATTENZIONE
L’uso improprio degli alzacristalli
elettrici può essere pericoloso. Prima
e durante l’azionamento, accertarsi sempre
che i passeggeri non siano esposti al rischio
di lesioni provocate sia direttamente dai
cristalli in movimento, sia da oggetti
personali trascinati o urtati dagli stessi.
Scendendo dalla vettura, togliere sempre la
chiave di avviamento per evitare che gli
alzacristalli elettrici, azionati
inavvertitamente, costituiscano un pericolo
per chi rimane a bordo.COMANDI
Porta anteriore lato guida
A fig. 57: apertura/chiusura cristallo anteriore
sinistro; funzionamento "continuo automatico" in
fase di apertura/chiusura del cristallo;
B: apertura/chiusura cristallo anteriore destro;
funzionamento "continuo automatico" in fase di
apertura/chiusura del cristallo (per versioni/
mercati, dove previsto);
C: abilitazione/esclusione dei comandi alzacristalli
delle porte posteriori;
D: apertura/chiusura cristallo posteriore sinistro
(per versioni/mercati, dove previsto);
funzionamento "continuo automatico" in fase di
apertura e chiusura del cristallo;
fig. 57
L0F0162
80CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

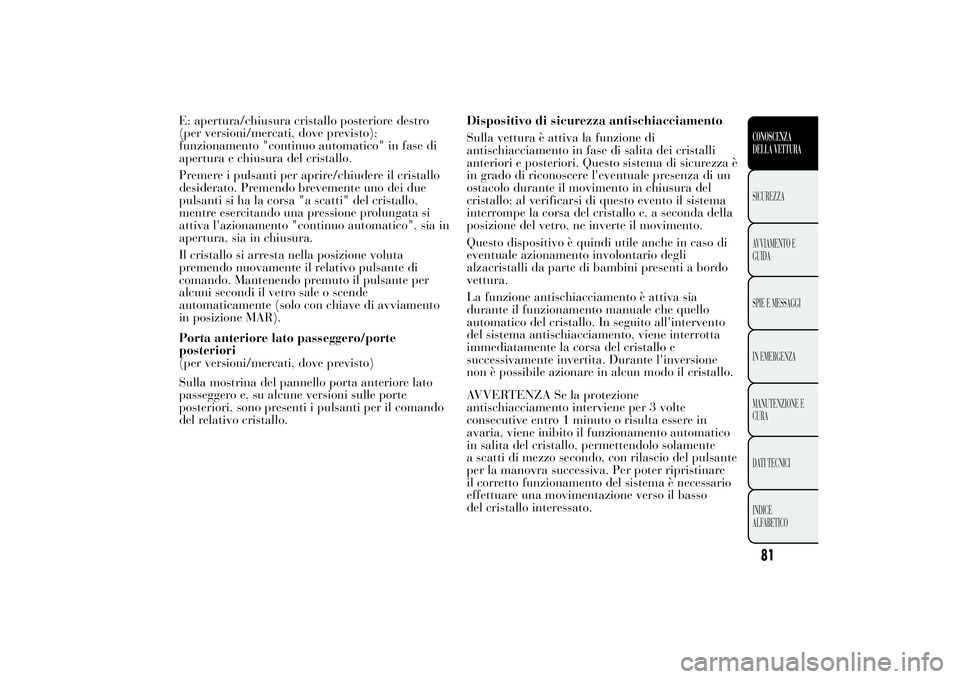

E: apertura/chiusura cristallo posteriore destro
(per versioni/mercati, dove previsto);
funzionamento "continuo automatico" in fase di
apertura e chiusura del cristallo.
Premere i pulsanti per aprire/chiudere il cristallo
desiderato. Premendo brevemente uno dei due
pulsanti si ha la corsa "a scatti" del cristallo,
mentre esercitando una pressione prolungata si
attiva l'azionamento "continuo automatico", sia in
apertura, sia in chiusura.
Il cristallo si arresta nella posizione voluta
premendo nuovamente il relativo pulsante di
comando. Mantenendo premuto il pulsante per
alcuni secondi il vetro sale o scende
automaticamente (solo con chiave di avviamento
in posizione MAR).
Porta anteriore lato passeggero/porte
posteriori
(per versioni/mercati, dove previsto)
Sulla mostrina del pannello porta anteriore lato
passeggero e, su alcune versioni sulle porte
posteriori, sono presenti i pulsanti per il comando
del relativo cristallo.Dispositivo di sicurezza antischiacciamento
Sulla vettura è attiva la funzione di
antischiacciamento in fase di salita dei cristalli
anteriori e posteriori. Questo sistema di sicurezza è
in grado di riconoscere l'eventuale presenza di un
ostacolo durante il movimento in chiusura del
cristallo; al verificarsi di questo evento il sistema
interrompe la corsa del cristallo e, a seconda della
posizione del vetro, ne inverte il movimento.
Questo dispositivo è quindi utile anche in caso di
eventuale azionamento involontario degli
alzacristalli da parte di bambini presenti a bordo
vettura.
La funzione antischiacciamento è attiva sia
durante il funzionamento manuale che quello
automatico del cristallo. In seguito all'intervento
del sistema antischiacciamento, viene interrotta
immediatamente la corsa del cristallo e
successivamente invertita. Durante l'inversione
non è possibile azionare in alcun modo il cristallo.
AVVERTENZA Se la protezione
antischiacciamento interviene per 3 volte
consecutive entro 1 minuto o risulta essere in
avaria, viene inibito il funzionamento automatico
in salita del cristallo, permettendolo solamente
a scatti di mezzo secondo, con rilascio del pulsante
per la manovra successiva. Per poter ripristinare
il corretto funzionamento del sistema è necessario
effettuare una movimentazione verso il basso
del cristallo interessato.
81CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

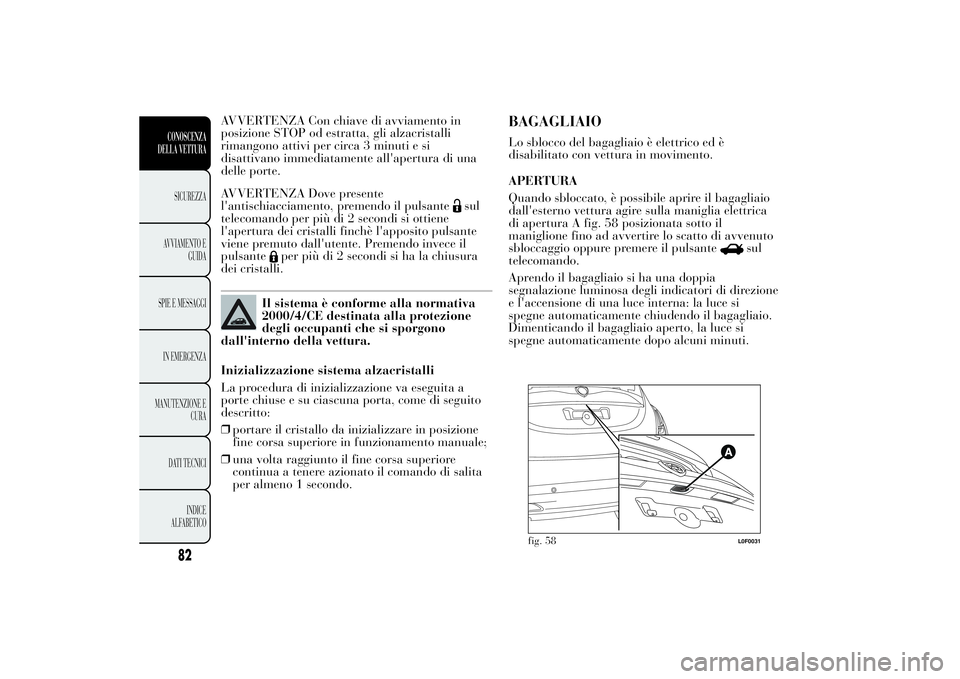

AVVERTENZA Con chiave di avviamento in
posizione STOP od estratta, gli alzacristalli
rimangono attivi per circa 3 minuti e si
disattivano immediatamente all'apertura di una
delle porte.
AVVERTENZA Dove presente
l'antischiacciamento, premendo il pulsante
sul
telecomando per più di 2 secondi si ottiene
l'apertura dei cristalli finchè l'apposito pulsante
viene premuto dall'utente. Premendo invece il
pulsante
per più di 2 secondi si ha la chiusura
dei cristalli.
Il sistema è conforme alla normativa
2000/4/CE destinata alla protezione
degli occupanti che si sporgono
dall'interno della vettura.
Inizializzazione sistema alzacristalli
La procedura di inizializzazione va eseguita a
porte chiuse e su ciascuna porta, come di seguito
descritto:
❒portare il cristallo da inizializzare in posizione
fine corsa superiore in funzionamento manuale;
❒una volta raggiunto il fine corsa superiore
continua a tenere azionato il comando di salita
per almeno 1 secondo.
BAGAGLIAIOLo sblocco del bagagliaio è elettrico ed è
disabilitato con vettura in movimento.
APERTURA
Quando sbloccato, è possibile aprire il bagagliaio
dall'esterno vettura agire sulla maniglia elettrica
di apertura A fig. 58 posizionata sotto il
maniglione fino ad avvertire lo scatto di avvenuto
sbloccaggio oppure premere il pulsante
sul
telecomando.
Aprendo il bagagliaio si ha una doppia
segnalazione luminosa degli indicatori di direzione
e l'accensione di una luce interna: la luce si
spegne automaticamente chiudendo il bagagliaio.
Dimenticando il bagagliaio aperto, la luce si
spegne automaticamente dopo alcuni minuti.
fig. 58
L0F0031
82CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

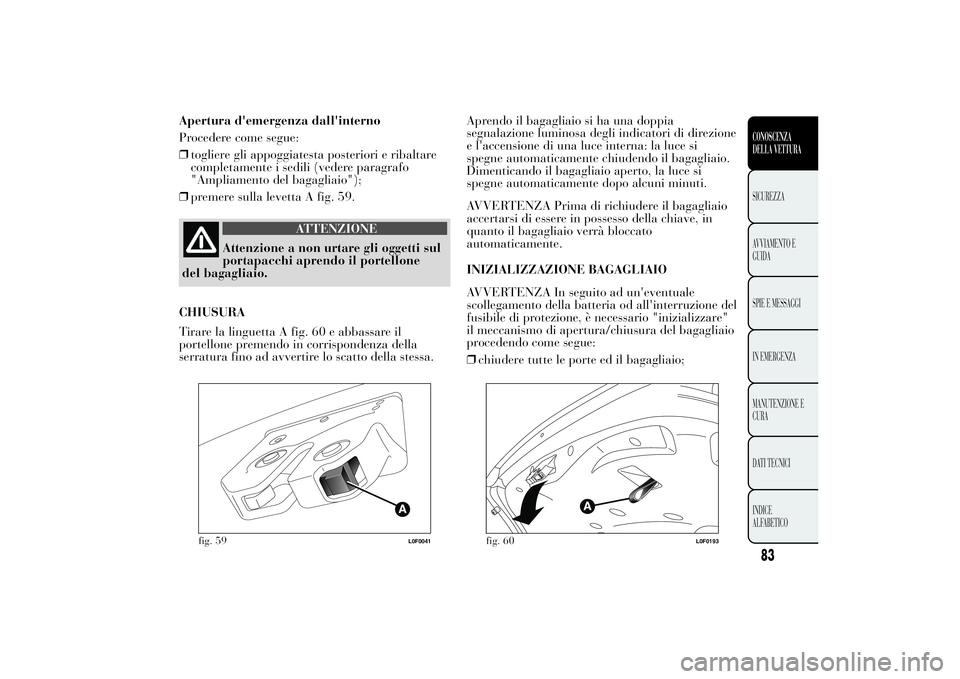

Apertura d'emergenza dall'interno
Procedere come segue:
❒togliere gli appoggiatesta posteriori e ribaltare
completamente i sedili (vedere paragrafo
"Ampliamento del bagagliaio");
❒premere sulla levetta A fig. 59.
ATTENZIONE
Attenzione a non urtare gli oggetti sul
portapacchi aprendo il portellone
del bagagliaio.
CHIUSURA
Tirare la linguetta A fig. 60 e abbassare il
portellone premendo in corrispondenza della
serratura fino ad avvertire lo scatto della stessa.Aprendo il bagagliaio si ha una doppia
segnalazione luminosa degli indicatori di direzione
e l'accensione di una luce interna: la luce si
spegne automaticamente chiudendo il bagagliaio.
Dimenticando il bagagliaio aperto, la luce si
spegne automaticamente dopo alcuni minuti.
AVVERTENZA Prima di richiudere il bagagliaio
accertarsi di essere in possesso della chiave, in
quanto il bagagliaio verrà bloccato
automaticamente.
INIZIALIZZAZIONE BAGAGLIAIO
AVVERTENZA In seguito ad un'eventuale
scollegamento della batteria od all'interruzione del
fusibile di protezione, è necessario "inizializzare"
il meccanismo di apertura/chiusura del bagagliaio
procedendo come segue:
❒chiudere tutte le porte ed il bagagliaio;
fig. 59
L0F0041
fig. 60
L0F0193
83CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

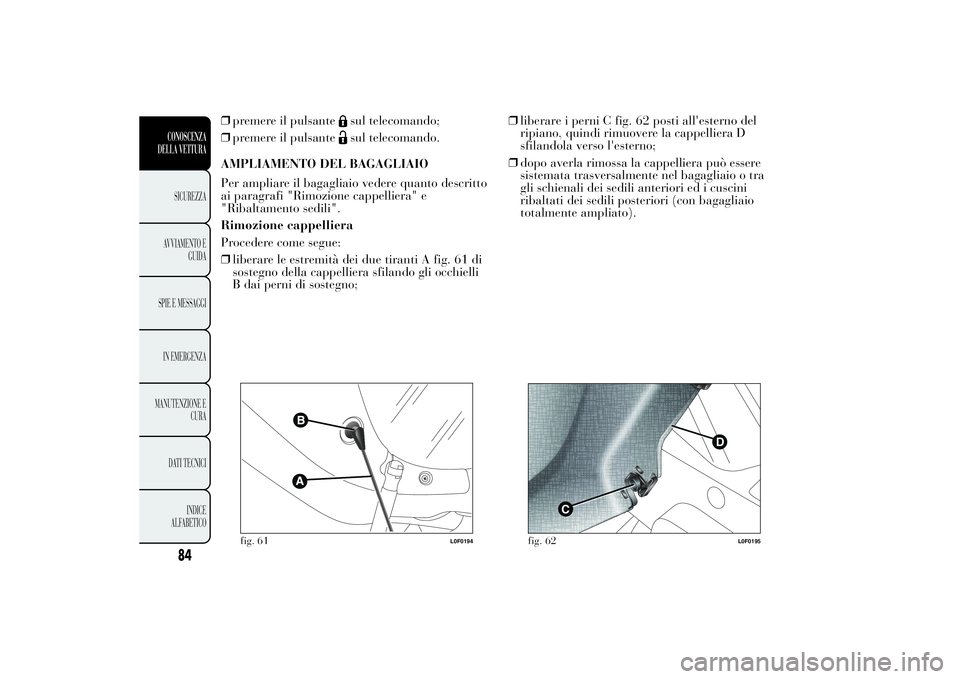

❒premere il pulsante
sul telecomando;
❒premere il pulsantesul telecomando.
AMPLIAMENTO DEL BAGAGLIAIO
Per ampliare il bagagliaio vedere quanto descritto
ai paragrafi "Rimozione cappelliera" e
"Ribaltamento sedili".
Rimozione cappelliera
Procedere come segue:
❒liberare le estremità dei due tiranti A fig. 61 di
sostegno della cappelliera sfilando gli occhielli
B dai perni di sostegno;❒liberare i perni C fig. 62 posti all'esterno del
ripiano, quindi rimuovere la cappelliera D
sfilandola verso l'esterno;
❒dopo averla rimossa la cappelliera può essere
sistemata trasversalmente nel bagagliaio o tra
gli schienali dei sedili anteriori ed i cuscini
ribaltati dei sedili posteriori (con bagagliaio
totalmente ampliato).
fig. 61
L0F0194
C
D
fig. 62
L0F0195
84CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

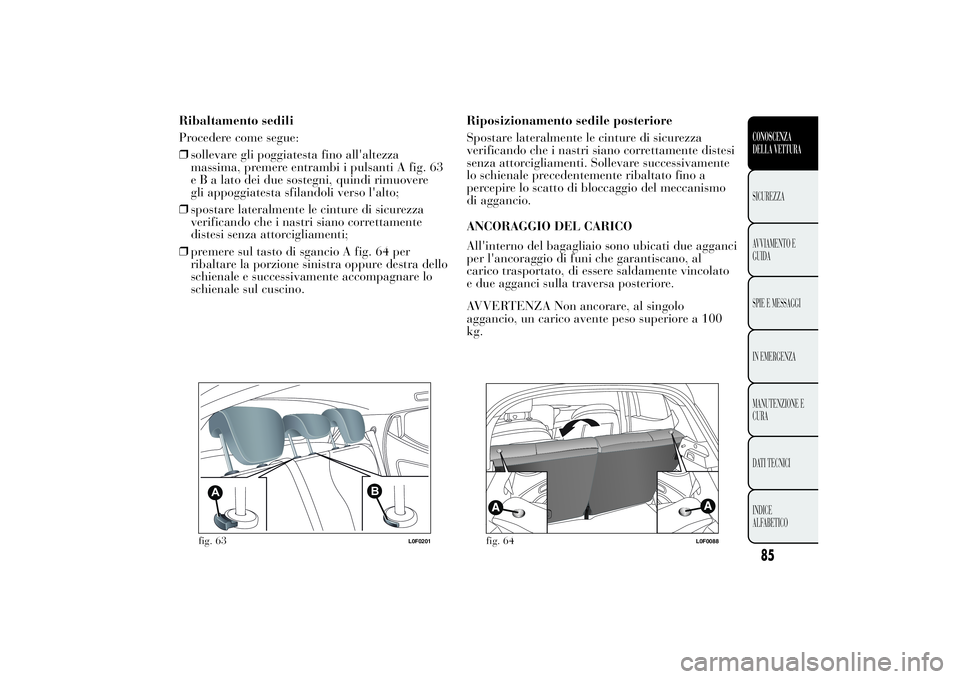

Ribaltamento sedili
Procedere come segue:
❒sollevare gli poggiatesta fino all'altezza
massima, premere entrambi i pulsanti A fig. 63
e B a lato dei due sostegni, quindi rimuovere
gli appoggiatesta sfilandoli verso l'alto;
❒spostare lateralmente le cinture di sicurezza
verificando che i nastri siano correttamente
distesi senza attorcigliamenti;
❒premere sul tasto di sgancio A fig. 64 per
ribaltare la porzione sinistra oppure destra dello
schienale e successivamente accompagnare lo
schienale sul cuscino.Riposizionamento sedile posteriore
Spostare lateralmente le cinture di sicurezza
verificando che i nastri siano correttamente distesi
senza attorcigliamenti. Sollevare successivamente
lo schienale precedentemente ribaltato fino a
percepire lo scatto di bloccaggio del meccanismo
di aggancio.
ANCORAGGIO DEL CARICO
All'interno del bagagliaio sono ubicati due agganci
per l'ancoraggio di funi che garantiscano, al
carico trasportato, di essere saldamente vincolato
e due agganci sulla traversa posteriore.
AVVERTENZA Non ancorare, al singolo
aggancio, un carico avente peso superiore a 100
kg.
A
B
fig. 63
L0F0201
fig. 64
L0F0088
85CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

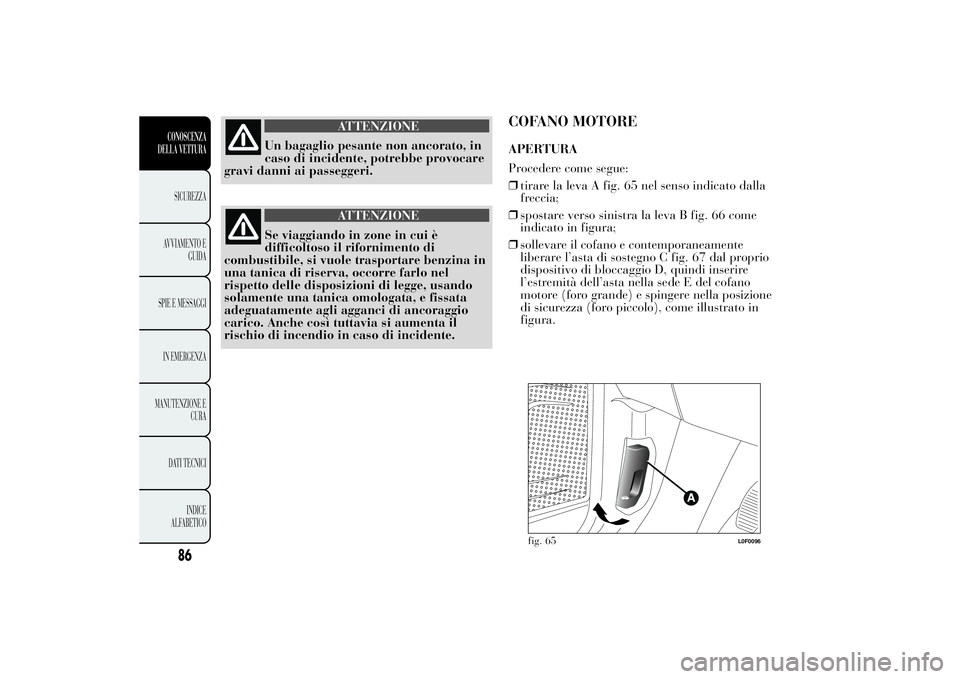

ATTENZIONE
Un bagaglio pesante non ancorato, in
caso di incidente, potrebbe provocare
gravi danni ai passeggeri.
ATTENZIONE
Se viaggiando in zone in cui è
difficoltoso il rifornimento di
combustibile, si vuole trasportare benzina in
una tanica di riserva, occorre farlo nel
rispetto delle disposizioni di legge, usando
solamente una tanica omologata, e fissata
adeguatamente agli agganci di ancoraggio
carico. Anche così tuttavia si aumenta il
rischio di incendio in caso di incidente.
COFANO MOTOREAPERTURA
Procedere come segue:
❒tirare la leva A fig. 65 nel senso indicato dalla
freccia;
❒spostare verso sinistra la leva B fig. 66 come
indicato in figura;
❒sollevare il cofano e contemporaneamente
liberare l’asta di sostegno C fig. 67 dal proprio
dispositivo di bloccaggio D, quindi inserire
l’estremità dell’asta nella sede E del cofano
motore (foro grande) e spingere nella posizione
di sicurezza (foro piccolo), come illustrato in
figura.
fig. 65
L0F0096
86CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
