Lancia Ypsilon 2014 Manual de Empleo y Cuidado (in Spanish)

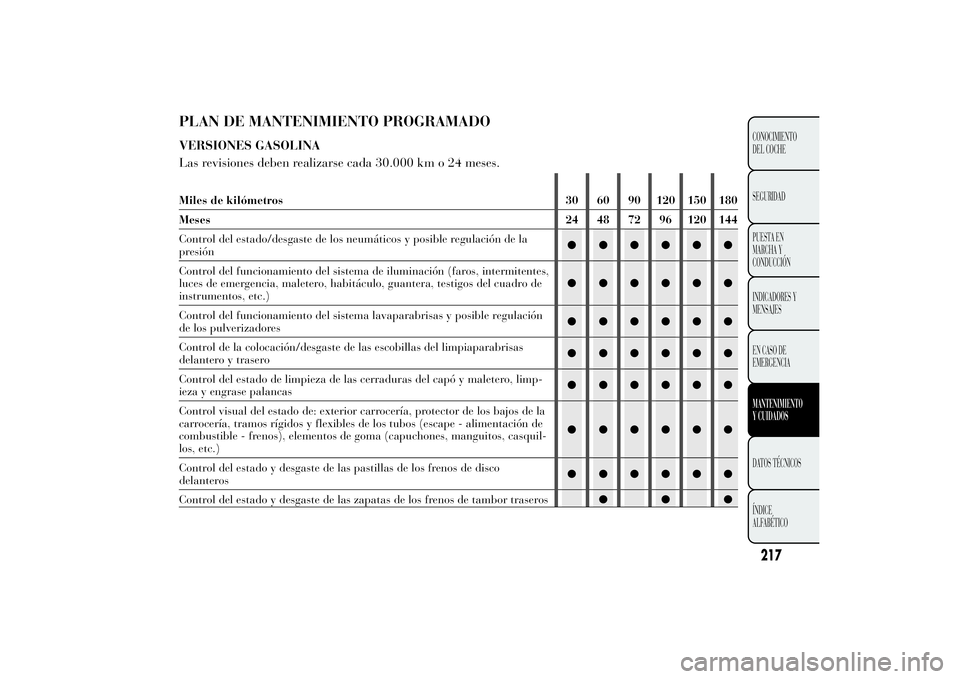

PLAN DE MANTENIMIENTO PROGRAMADOVERSIONES GASOLINA
Las revisiones deben realizarse cada 30.000 km o 24 meses.Miles de kilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Control del estado/desgaste de los neumáticos y posible regulación de la
presión●●●●●●
Control del funcionamiento del sistema de iluminación (faros, intermitentes,
luces de emergencia, maletero, habitáculo, guantera, testigos del cuadro de
instrumentos, etc.)●●●●●●
Control del funcionamiento del sistema lavaparabrisas y posible regulación
de los pulverizadores●●●●●●
Control de la colocación/desgaste de las escobillas del limpiaparabrisas
delantero y trasero●●●●●●
Control del estado de limpieza de las cerraduras del capó y maletero, limp-
ieza y engrase palancas●●●●●●
Control visual del estado de: exterior carrocería, protector de los bajos de la
carrocería, tramos rígidos y flexibles de los tubos (escape - alimentación de
combustible - frenos), elementos de goma (capuchones, manguitos, casquil-
los, etc.)●●●●●●
Control del estado y desgaste de las pastillas de los frenos de disco
delanteros●●●●●●
Control del estado y desgaste de las zapatas de los frenos de tambor traseros●●●
217CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

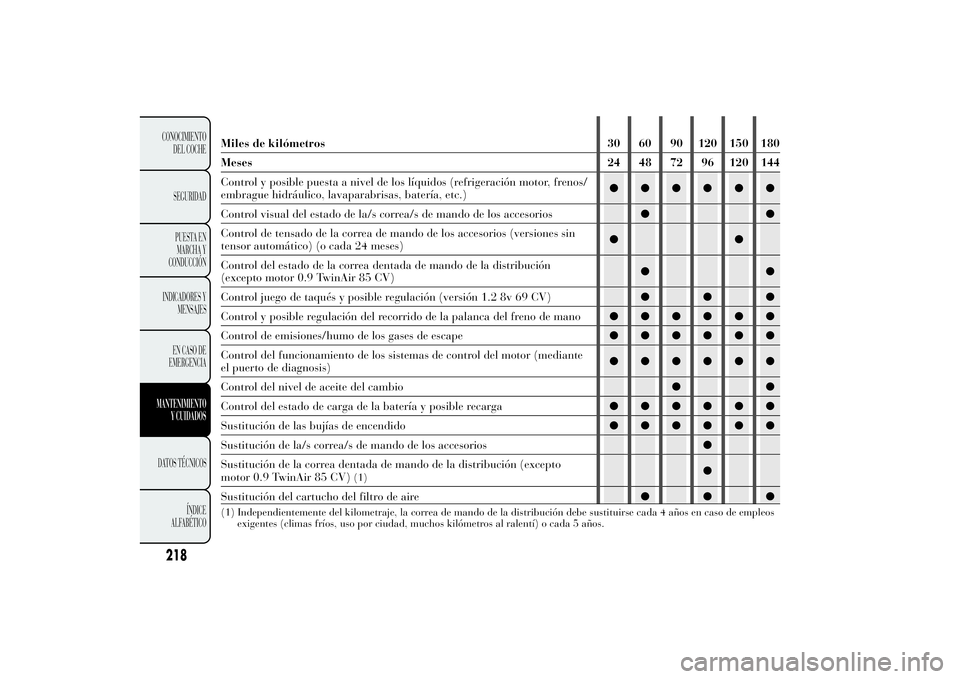

Miles de kilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Control y posible puesta a nivel de los líquidos (refrigeración motor, frenos/
embrague hidráulico, lavaparabrisas, batería, etc.)●●●●●●
Control visual del estado de la/s correa/s de mando de los accesorios●●
Control de tensado de la correa de mando de los accesorios (versiones sin
tensor automático) (o cada 24 meses)●●
Control del estado de la correa dentada de mando de la distribución
(excepto motor 0.9 TwinAir 85 CV)●●
Control juego de taqués y posible regulación (versión 1.2 8v 69 CV)●●●
Control y posible regulación del recorrido de la palanca del freno de mano●●●●●●
Control de emisiones/humo de los gases de escape●●●●●●
Control del funcionamiento de los sistemas de control del motor (mediante
el puerto de diagnosis)●●●●●●
Control del nivel de aceite del cambio●●
Control del estado de carga de la batería y posible recarga●●●●●●
Sustitución de las bujías de encendido●●●●●●
Sustitución de la/s correa/s de mando de los accesorios●
Sustitución de la correa dentada de mando de la distribución (excepto
motor 0.9 TwinAir 85 CV)
(1)
●
Sustitución del cartucho del filtro de aire●●●
(1) Independientemente del kilometraje, la correa de mando de la distribución debe sustituirse cada 4 años en caso de empleos
exigentes (climas fríos, uso por ciudad, muchos kilómetros al ralentí) o cada 5 años.
218CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

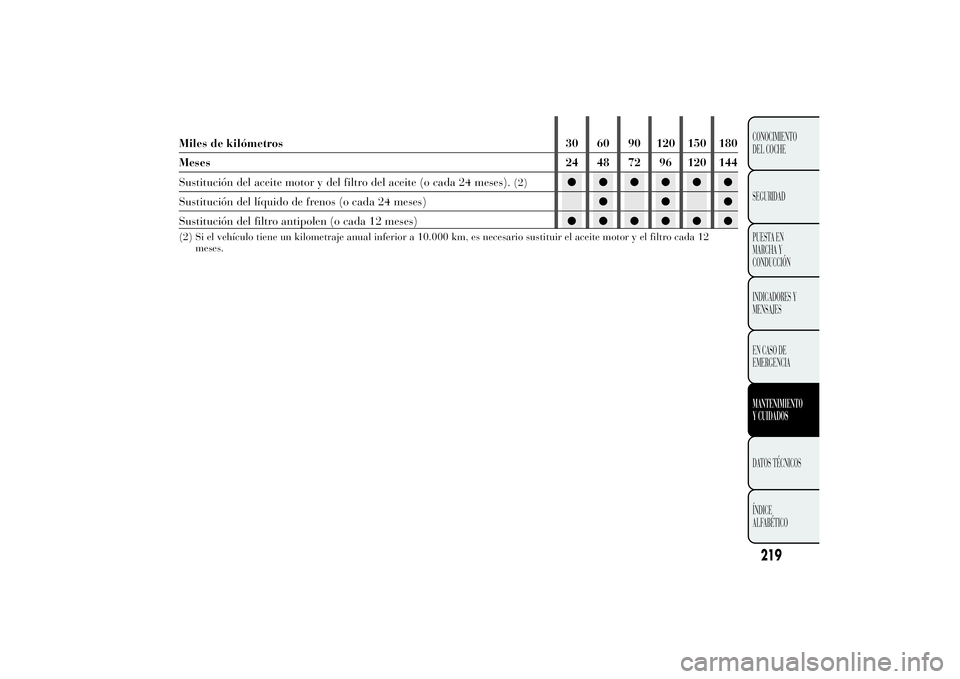

Miles de kilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Sustitución del aceite motor y del filtro del aceite (o cada 24 meses).
(2)
●●●●●●
Sustitución del líquido de frenos (o cada 24 meses)●●●
Sustitución del filtro antipolen (o cada 12 meses)●●●●●●
(2) Si el vehículo tiene un kilometraje anual inferior a 10.000 km, es necesario sustituir el aceite motor y el filtro cada 12
meses.
219CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

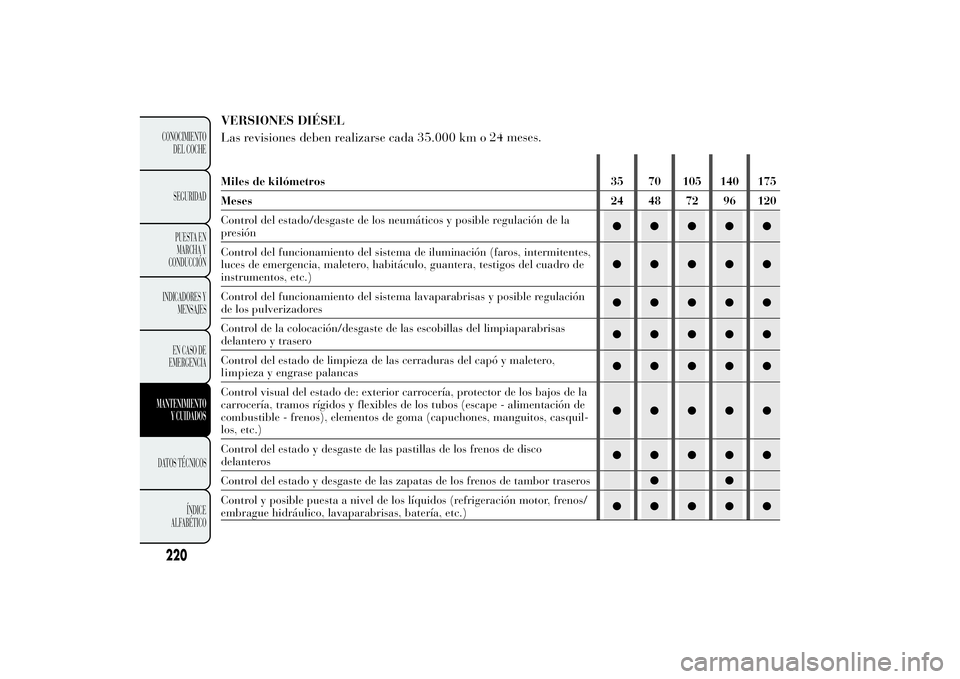

VERSIONES DIÉSEL
Las revisiones deben realizarse cada 35.000 km o24 meses.Miles de kilómetros 35 70 105 140 175
Meses 24 48 72 96 120
Control del estado/desgaste de los neumáticos y posible regulación de la
presión●●●●●
Control del funcionamiento del sistema de iluminación (faros, intermitentes,
luces de emergencia, maletero, habitáculo, guantera, testigos del cuadro de
instrumentos, etc.)●●●●●
Control del funcionamiento del sistema lavaparabrisas y posible regulación
de los pulverizadores●●●●●
Control de la colocación/desgaste de las escobillas del limpiaparabrisas
delantero y trasero●●●●●
Control del estado de limpieza de las cerraduras del capó y maletero,
●●●●●
Control visual del estado de: exterior carrocería, protector de los bajos de la
carrocería, tramos rígidos y flexibles de los tubos (escape - alimentación de
combustible - frenos), elementos de goma (capuchones, manguitos, casquil-
los, etc.)●●●●●
Control del estado y desgaste de las pastillas de los frenos de disco
delanteros●●●●●
Control del estado y desgaste de las zapatas de los frenos de tambor traseros●●
Control y posible puesta a nivel de los líquidos (refrigeración motor, frenos/
embrague hidráulico, lavaparabrisas, batería, etc.)●●●●●
220CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
limpieza y engrase palancas

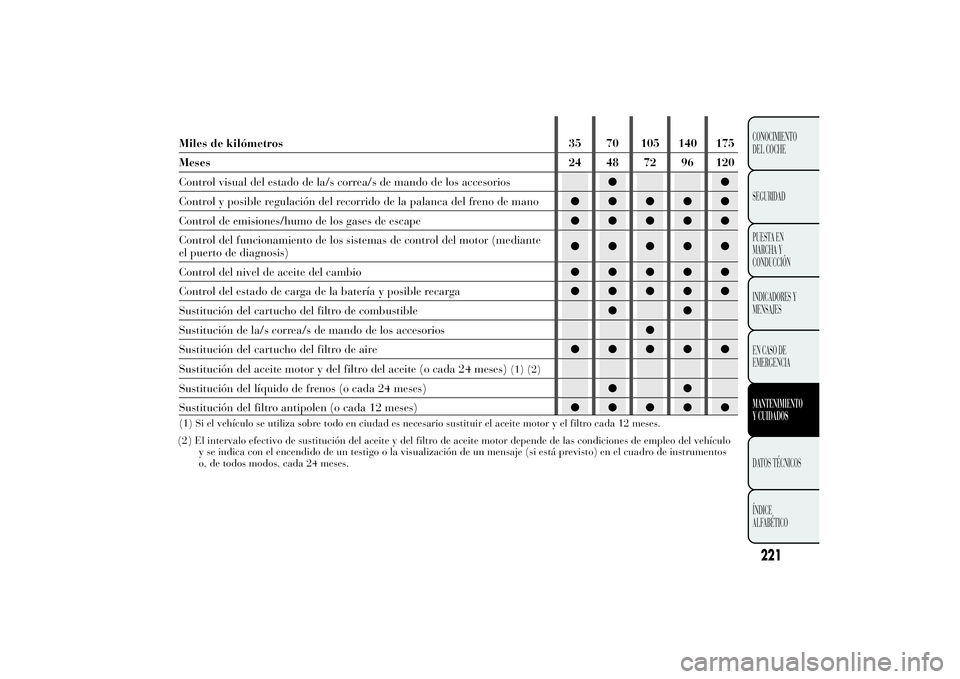

Miles de kilómetros 35 70 105 140 175
Meses 24 48 72 96 120
Control visual del estado de la/s correa/s de mando de los accesorios●●
Control y posible regulación del recorrido de la palanca del freno de mano●●●●●
Control de emisiones/humo de los gases de escape●●●●●
Control del funcionamiento de los sistemas de control del motor (mediante
el puerto de diagnosis)●●●●●
Control del nivel de aceite del cambio●●●●●
Control del estado de carga de la batería y posible recarga●●●●●
Sustitución del cartucho del filtro de combustible●●
Sustitución de la/s correa/s de mando de los accesorios●
Sustitución del cartucho del filtro de aire●●●●●
Sustitución del aceite motor y del filtro del aceite (o cada 24 meses)
(1) (2)
Sustitución del líquido de frenos (o cada 24 meses)●●
Sustitución del filtro antipolen (o cada 12 meses)●●●●●(1) Si el vehículo se utiliza sobre todo en ciudad es necesario sustituir el aceite motor y el filtro cada 12 meses.
221CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
( ) El intervalo efectivo de sustitución del aceite y del filtro de aceite motor depende de las condiciones de empleo del vehículo
y se indica con el encendido de un testigo o la visualización de un mensaje (si está previsto) en el cuadro de instrumentos
o, de todos modos, cada 24 meses. 2

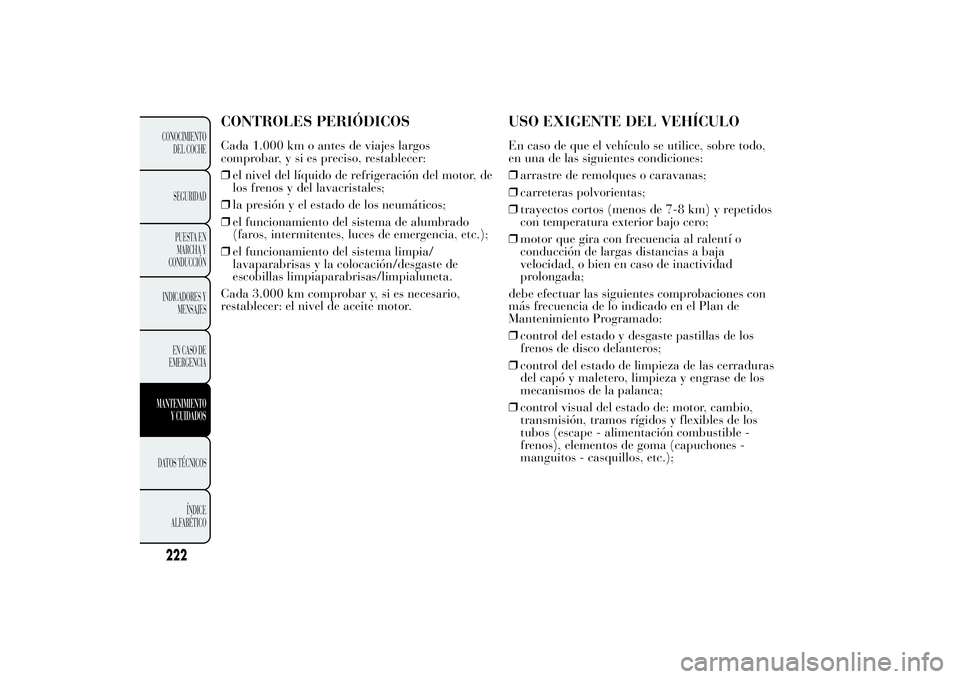

CONTROLES PERIÓDICOSCada 1.000 km o antes de viajes largos
comprobar, y si es preciso, restablecer:
❒el nivel del líquido de refrigeración del motor, de
los frenos y del lavacristales;
❒la presión y el estado de los neumáticos;
❒el funcionamiento del sistema de alumbrado
(faros, intermitentes, luces de emergencia, etc.);
❒el funcionamiento del sistema limpia/
lavaparabrisas y la colocación/desgaste de
escobillas limpiaparabrisas/limpialuneta.
Cada 3.000 km comprobar y, si es necesario,
restablecer: el nivel de aceite motor.
USO EXIGENTE DEL VEHÍCULOEn caso de que el vehículo se utilice, sobre todo,
en una de las siguientes condiciones:
❒arrastre de remolques o caravanas;
❒carreteras polvorientas;
❒trayectos cortos (menos de 7-8 km) y repetidos
con temperatura exterior bajo cero;
❒motor que gira con frecuencia al ralentí o
conducción de largas distancias a baja
velocidad, o bien en caso de inactividad
prolongada;
debe efectuar las siguientes comprobaciones con
más frecuencia de lo indicado en el Plan de
Mantenimiento Programado:
❒control del estado y desgaste pastillas de los
frenos de disco delanteros;
❒control del estado de limpieza de las cerraduras
del capó y maletero, limpieza y engrase de los
mecanismos de la palanca;
❒control visual del estado de: motor, cambio,
transmisión, tramos rígidos y flexibles de los
tubos (escape - alimentación combustible -
frenos), elementos de goma (capuchones -
manguitos - casquillos, etc.);
222CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

❒control del estado de carga y nivel líquido de la
batería (electrolito);
❒control visual del estado de las correas de
mando accesorios;
❒control y posible sustitución del aceite motor y
el filtro del aceite;
❒control y, si fuera necesario, sustitución del filtro
antipolen;
❒control y, si fuera necesario, sustitución del filtro
del aire.
COMPROBACIÓN DE LOS NIVELES
ADVERTENCIA
No fumar nunca durante las
intervenciones en el compartimento
del motor: podría haber gases y vapores
inflamables, con el consiguiente riesgo de
incendio.
ADVERTENCIA
Con el motor caliente actuar con
mucha precaución en el
compartimiento del motor: peligro de
quemaduras. Recordar que, con el motor
caliente, el electroventilador puede ponerse
en movimiento, pudiendo provocar lesiones.
Cuidado con las bufandas, las corbatas y
las prendas de vestir sueltas: podrían
engancharse en las piezas en movimiento.Atención, durante los repostajes, no
confundir los distintos tipos de
combustible: todos son incompatibles
entre ellos y podría dañar gravemente el
vehículo.
223CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

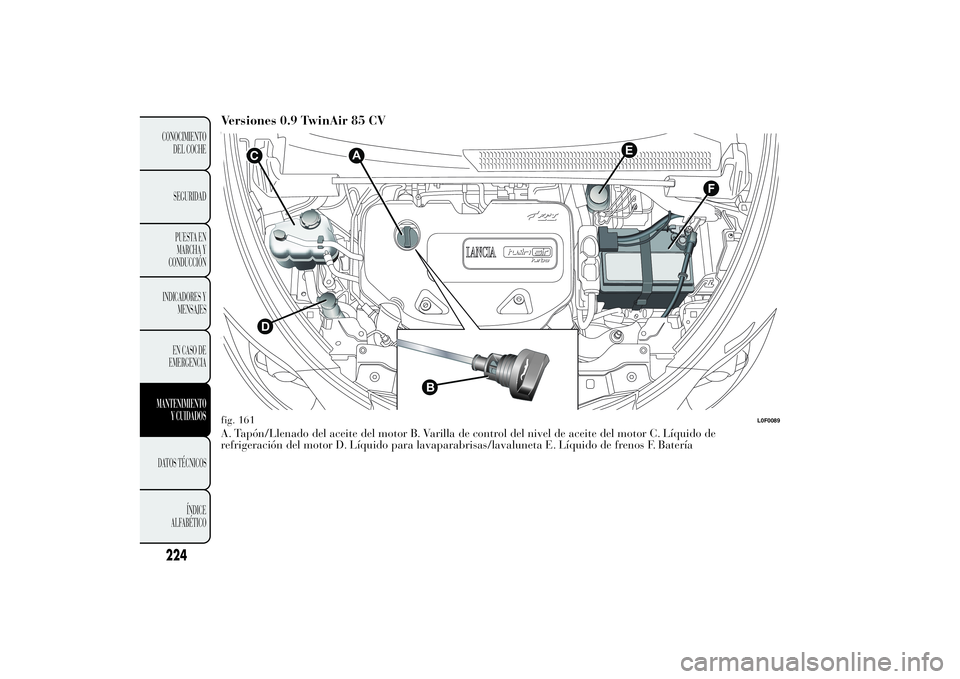

Versiones 0.9 TwinAir 85 CVA. Tapón/Llenado del aceite del motor B. Varilla de control del nivel de aceite del motor C. Líquido de
refrigeración del motor D. Líquido para lavaparabrisas/lavaluneta E. Líquido de frenos F. Batería
F
E
CD
B
A
fig. 161
L0F0089
224CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

Versiones 1.2 8v 69 CVA. Varilla de control del nivel de aceite del motor B. Tapón/Llenado del aceite del motor C. Líquido de
refrigeración del motor D. Líquido para lavaparabrisas/lavaluneta E. Líquido de frenos F. Bateríafig. 162
L0F0050
225CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

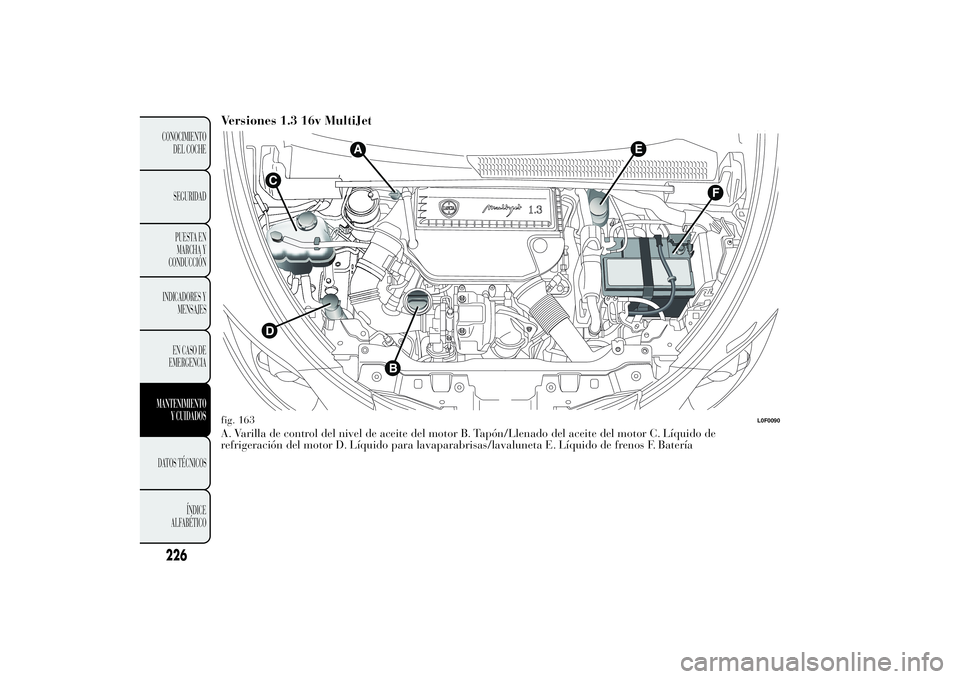

Versiones 1.3 16v MultiJetA. Varilla de control del nivel de aceite del motor B. Tapón/Llenado del aceite del motor C. Líquido de
refrigeración del motor D. Líquido para lavaparabrisas/lavaluneta E. Líquido de frenos F. Batería
E
A
CD
B
F
fig. 163
L0F0090
