Lancia Ypsilon 2014 Manual de Empleo y Cuidado (in Spanish)

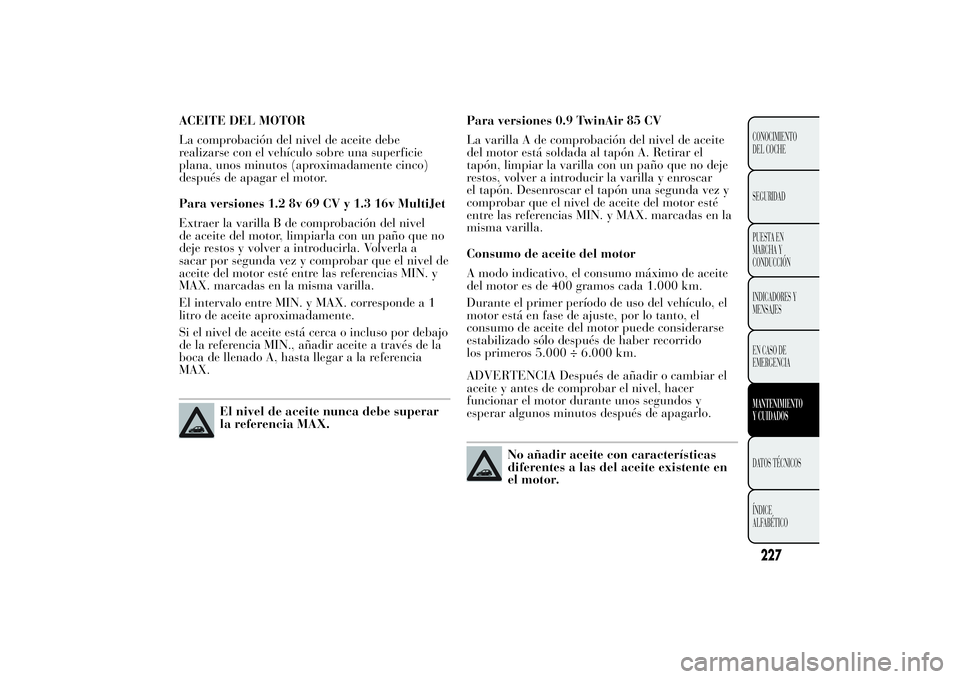

ACEITE DEL MOTOR
La comprobación del nivel de aceite debe
realizarse con el vehículo sobre una superficie
plana, unos minutos (aproximadamente cinco)
después de apagar el motor.
Para versiones 1.2 8v 69 CV y 1.3 16v MultiJet
Extraer la varilla B de comprobación del nivel
de aceite del motor, limpiarla con un paño que no
deje restos y volver a introducirla. Volverla a
sacar por segunda vez y comprobar que el nivel de
aceite del motor esté entre las referencias MIN. y
MAX. marcadas en la misma varilla.
El intervalo entre MIN. y MAX. corresponde a 1
litro de aceite aproximadamente.
Si el nivel de aceite está cerca o incluso por debajo
de la referencia MIN., añadir aceite a través de la
boca de llenado A, hasta llegar a la referencia
MAX.
El nivel de aceite nunca debe superar
la referencia MAX.Para versiones 0.9 TwinAir 85 CV
La varilla A de comprobación del nivel de aceite
del motor está soldada al tapón A. Retirar el
tapón, limpiar la varilla con un paño que no deje
restos, volver a introducir la varilla y enroscar
el tapón. Desenroscar el tapón una segunda vez y
comprobar que el nivel de aceite del motor esté
entre las referencias MIN. y MAX. marcadas en la
misma varilla.
Consumo de aceite del motor
A modo indicativo, el consumo máximo de aceite
del motor es de 400 gramos cada 1.000 km.
Durante el primer período de uso del vehículo, el
motor está en fase de ajuste, por lo tanto, el
consumo de aceite del motor puede considerarse
estabilizado sólo después de haber recorrido
los primeros 5.000 ÷ 6.000 km.
ADVERTENCIA Después de añadir o cambiar el
aceite y antes de comprobar el nivel, hacer
funcionar el motor durante unos segundos y
esperar algunos minutos después de apagarlo.
No añadir aceite con características
diferentes a las del aceite existente en
el motor.
227CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

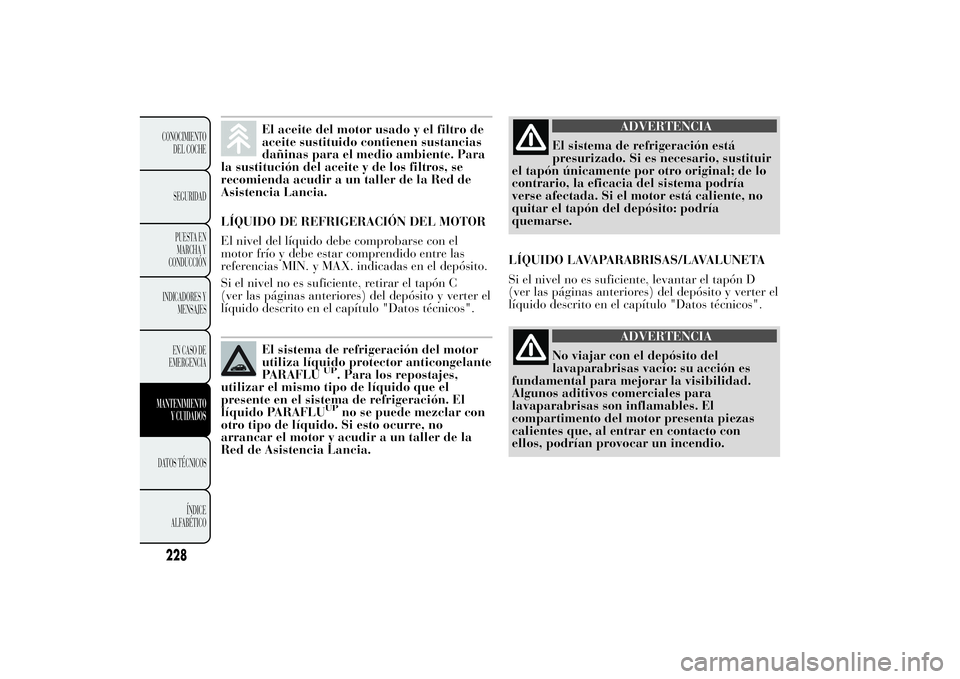

El aceite del motor usado y el filtro de
aceite sustituido contienen sustancias
dañinas para el medio ambiente. Para
la sustitución del aceite y de los filtros, se
recomienda acudir a un taller de la Red de
Asistencia Lancia.
LÍQUIDO DE REFRIGERACIÓN DEL MOTOR
El nivel del líquido debe comprobarse con el
motor frío y debe estar comprendido entre las
referencias MIN. y MAX. indicadas en el depósito.
Si el nivel no es suficiente, retirar el tapón C
(ver las páginas anteriores) del depósito y verter el
líquido descrito en el capítulo "Datos técnicos".El sistema de refrigeración del motor
utiliza líquido protector anticongelante
PARAFLU
UP
. Para los repostajes,
utilizar el mismo tipo de líquido que el
presente en el sistema de refrigeración. El
líquido PARAFLU
UP
no se puede mezclar con
otro tipo de líquido. Si esto ocurre, no
arrancar el motor y acudir a un taller de la
Red de Asistencia Lancia.
ADVERTENCIA
El sistema de refrigeración está
presurizado. Si es necesario, sustituir
el tapón únicamente por otro original; de lo
contrario, la eficacia del sistema podría
verse afectada. Si el motor está caliente, no
quitar el tapón del depósito: podría
quemarse.
LÍQUIDO LAVAPARABRISAS/LAVALUNETA
Si el nivel no es suficiente, levantar el tapón D
(ver las páginas anteriores) del depósito y verter el
líquido descrito en el capítulo "Datos técnicos".
ADVERTENCIA
No viajar con el depósito del
lavaparabrisas vacío: su acción es
fundamental para mejorar la visibilidad.
Algunos aditivos comerciales para
lavaparabrisas son inflamables. El
compartimento del motor presenta piezas
calientes que, al entrar en contacto con
ellos, podrían provocar un incendio.
228CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

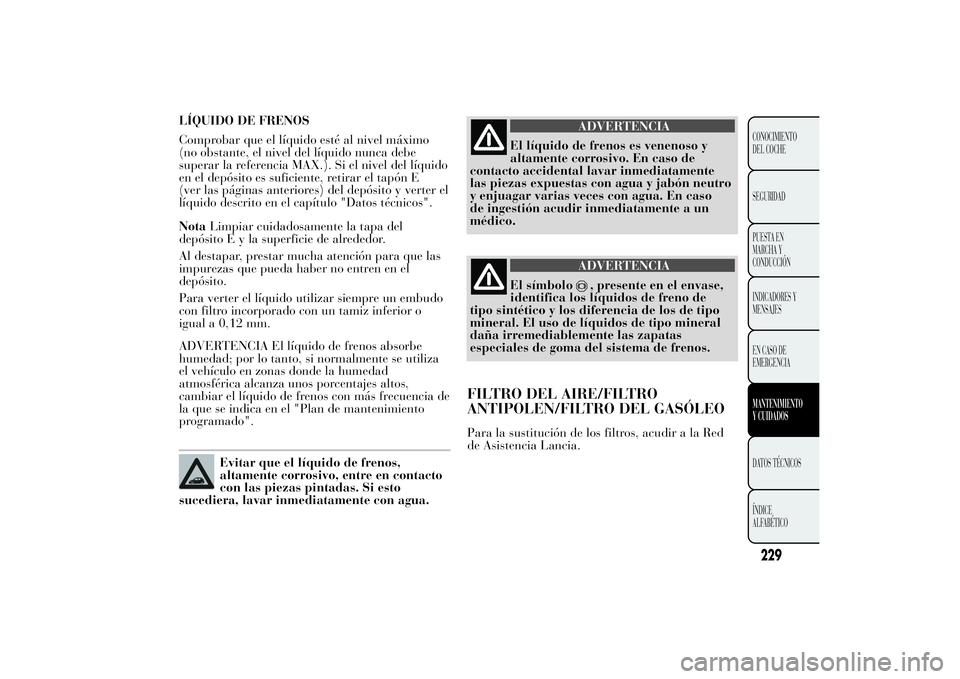

LÍQUIDO DE FRENOS
Comprobar que el líquido esté al nivel máximo
(no obstante, el nivel del líquido nunca debe
superar la referencia MAX.). Si el nivel del líquido
en el depósito es suficiente, retirar el tapón E
(ver las páginas anteriores) del depósito y verter el
líquido descrito en el capítulo "Datos técnicos".
NotaLimpiar cuidadosamente la tapa del
depósitoEylasuperficie de alrededor.
Al destapar, prestar mucha atención para que las
impurezas que pueda haber no entren en el
depósito.
Para verter el líquido utilizar siempre un embudo
con filtro incorporado con un tamiz inferior o
igual a 0,12 mm.
ADVERTENCIA El líquido de frenos absorbe
humedad; por lo tanto, si normalmente se utiliza
el vehículo en zonas donde la humedad
atmosférica alcanza unos porcentajes altos,
cambiar el líquido de frenos con más frecuencia de
la que se indica en el "Plan de mantenimiento
programado".
Evitar que el líquido de frenos,
altamente corrosivo, entre en contacto
con las piezas pintadas. Si esto
sucediera, lavar inmediatamente con agua.
ADVERTENCIA
El líquido de frenos es venenoso y
altamente corrosivo. En caso de
contacto accidental lavar inmediatamente
las piezas expuestas con agua y jabón neutro
y enjuagar varias veces con agua. En caso
de ingestión acudir inmediatamente a un
médico.
ADVERTENCIA
El símbolo
, presente en el envase,
identifica los líquidos de freno de
tipo sintético y los diferencia de los de tipo
mineral. El uso de líquidos de tipo mineral
daña irremediablemente las zapatas
especiales de goma del sistema de frenos.
229CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
FILTRO DEL AIRE/FILTRO
ANTIPOLEN/FILTRO DEL GASÓLEOPara la sustitución de los filtros, acudir a la Red
de Asistencia Lancia.

BATERÍALa batería F (ver las páginas anteriores) no
requiere que se reponga el electrolito con agua
destilada. No obstante, es necesario llevar a cabo
un control periódico en la Red de Asistencia
Lancia para comprobar la eficiencia.
SUSTITUCIÓN DE LA BATERÍA
Si fuera necesario, sustituir la batería por otra
original con las mismas características. Para
su mantenimiento de la batería, seguir las
indicaciones del fabricante de la misma batería.
CONSEJOS ÚTILES PARA PROLONGAR LA
DURACIÓN DE LA BATERÍA
Para evitar que la batería se descargue
rápidamente y para preservar su funcionamiento
en el tiempo, respetar escrupulosamente las
siguientes indicaciones:
❒cuando estacione el vehículo, asegurarse de que
las puertas, los capós y los portones estén bien
cerrados para evitar que las luces de techo
dentro del habitáculo queden encendidas;
❒apagar las luces de techo: no obstante, el
vehículo está provisto de un sistema que las
apaga automáticamente;
❒con el motor apagado, no dejar los dispositivos
encendidos durante mucho tiempo (por
ejemplo, la autorradio, las luces de emergencia,
etc.);
230CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
❒antes de cualquier intervención en la instalación
eléctrica, desconectar el cable del polo negativo
de la batería;
❒apretar bien los bornes de la batería.
ADVERTENCIA La batería mantenida durante
largo tiempo en estado de carga inferior al 50
% se daña por sulfatación, reduciendo su
capacidad y su aptitud para el arranque.
Además, presenta mayor riesgo de congelación
(que ahora puede producirse a -10 ºC). En caso de
parada prolongada, remitirse al apartado
"Inactividad del vehículo durante un periodo
prolongado", en el capítulo "Puesta en marcha y
conducción".
Si después de adquirir el vehículo desea instalar
accesorios eléctricos que requieran alimentación
eléctrica permanente (alarma, etc.) o accesorios
que afecten al balance eléctrico, acudir a la Red de
Asistencia Lancia, y el personal cualificado
valorará el consumo eléctrico global.
ADVERTENCIA
El líquido presente en la batería es
tóxico y corrosivo. Evitar el contacto
con la piel o los ojos. No acercarse a la
batería con llamas libres o posibles fuentes
de chispas: peligro de explosión e incendio.

ADVERTENCIA
El funcionamiento con nivel del
líquido demasiado bajo daña de
forma irreversible la batería e incluso puede
provocar una explosión.Un montaje incorrecto de los
accesorios eléctricos y electrónicos
puede causar daños serios al vehículo.
Si después de comprar el vehículo desea
instalar accesorios (sistema de alarma,
radioteléfono, etc.), acudir a la Red de
Asistencia Lancia, que le recomendará los
dispositivos más adecuados y, sobre todo, le
aconsejará sobre la necesidad de utilizar una
batería con mayor capacidad.Las baterías contienen sustancias muy
peligrosas para el medio ambiente.
Para la sustitución de la batería,
acudir a la Red de Asistencia Lancia.
231CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
ADVERTENCIA
Cuando sea necesario trabajar en la
batería o cerca de ella, protegerse los
ojos con gafas especiales.
ADVERTENCIA
Si el vehículo va a estar parado
bastante tiempo en un lugar de frío
intenso, desmontar la batería y guardarla en
un lugar más caliente para evitar que se
congele.

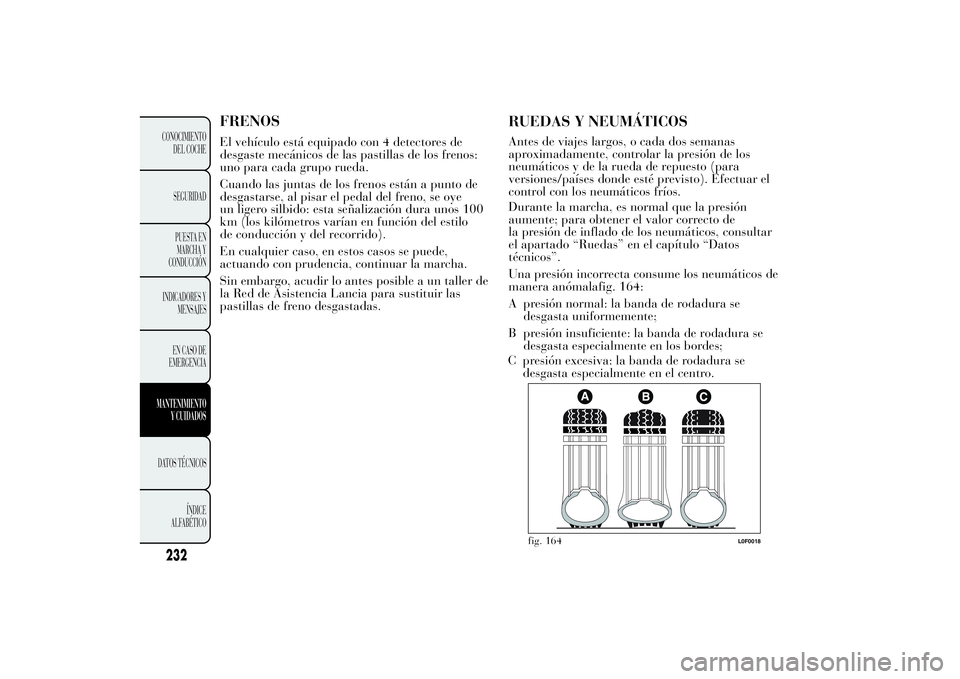

RUEDAS Y NEUMÁTICOSAntes de viajes largos, o cada dos semanas
aproximadamente, controlar la presión de los
neumáticos y de la rueda de repuesto (para
versiones/países donde esté previsto). Efectuar el
control con los neumáticos fríos.
Durante la marcha, es normal que la presión
aumente; para obtener el valor correcto de
la presión de inflado de los neumáticos, consultar
el apartado “Ruedas” en el capítulo “Datos
técnicos”.
Una presión incorrecta consume los neumáticos de
manera anómalafig. 164:
A presión normal: la banda de rodadura se
desgasta uniformemente;
B presión insuficiente: la banda de rodadura se
desgasta especialmente en los bordes;
fig. 164
L0F0018
232CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
C presión excesiva: la banda de rodadura se
desgasta especialmente en el centro.
FRENOSEl vehículo está equipado con 4 detectores de
desgaste mecánicos de las pastillas de los frenos:
uno para cada grupo rueda.
Cuando las juntas de los frenos están a punto de
desgastarse, al pisar el pedal del freno, se oye
un ligero silbido: esta señalización dura unos 100
km (los kilómetros varían en función del estilo
de conducción y del recorrido).
En cualquier caso, en estos casos se puede,
actuando con prudencia, continuar la marcha.
Sin embargo, acudir lo antes posible a un taller de
la Red de Asistencia Lancia para sustituir las
pastillas de freno desgastadas.

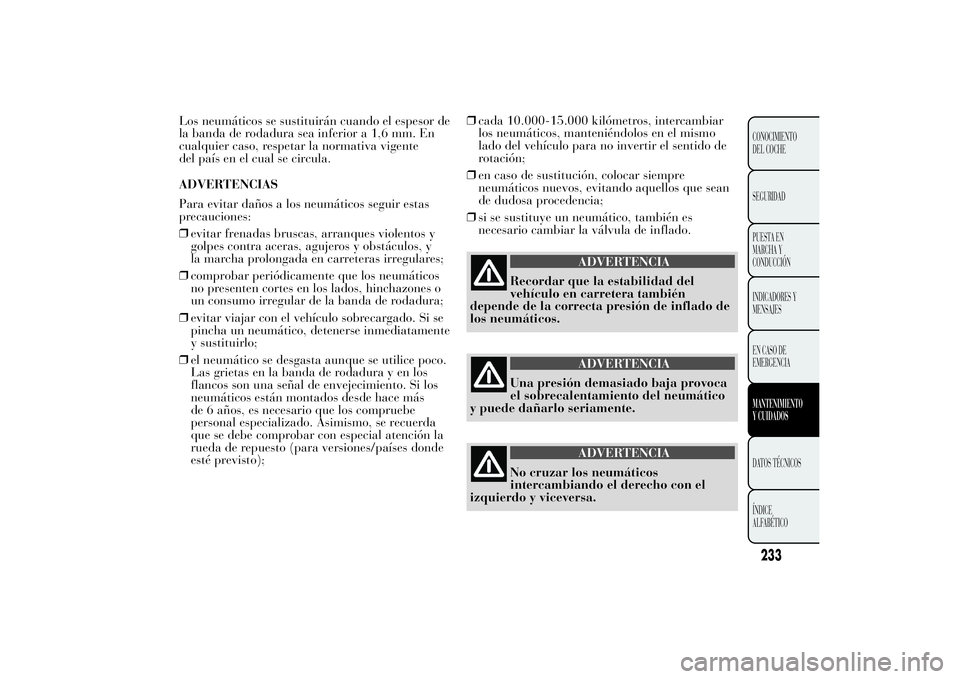

Los neumáticos se sustituirán cuando el espesor de
la banda de rodadura sea inferior a 1,6 mm. En
cualquier caso, respetar la normativa vigente
del país en el cual se circula.
ADVERTENCIAS
Para evitar daños a los neumáticos seguir estas
precauciones:
❒evitar frenadas bruscas, arranques violentos y
golpes contra aceras, agujeros y obstáculos, y
la marcha prolongada en carreteras irregulares;
❒comprobar periódicamente que los neumáticos
no presenten cortes en los lados, hinchazones o
un consumo irregular de la banda de rodadura;
❒evitar viajar con el vehículo sobrecargado. Si se
pincha un neumático, detenerse inmediatamente
y sustituirlo;
❒el neumático se desgasta aunque se utilice poco.
Las grietas en la banda de rodadura y en los
flancos son una señal de envejecimiento. Si los
neumáticos están montados desde hace más
de 6 años, es necesario que los compruebe
personal especializado. Asimismo, se recuerda
que se debe comprobar con especial atención la
rueda de repuesto (para versiones/países donde
esté previsto);❒cada 10.000-15.000 kilómetros, intercambiar
los neumáticos, manteniéndolos en el mismo
lado del vehículo para no invertir el sentido de
rotación;
❒en caso de sustitución, colocar siempre
neumáticos nuevos, evitando aquellos que sean
de dudosa procedencia;
❒si se sustituye un neumático, también es
necesario cambiar la válvula de inflado.
ADVERTENCIA
Recordar que la estabilidad del
vehículo en carretera también
depende de la correcta presión de inflado de
los neumáticos.
ADVERTENCIA
Una presión demasiado baja provoca
el sobrecalentamiento del neumático
y puede dañarlo seriamente.
ADVERTENCIA
No cruzar los neumáticos
intercambiando el derecho con el
izquierdo y viceversa.
233CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

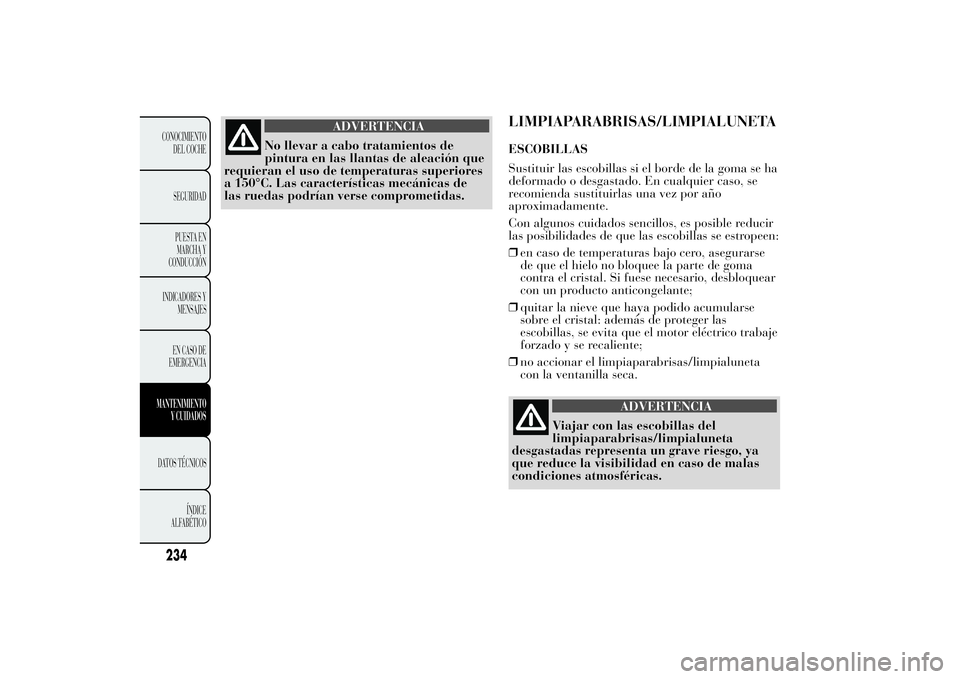

ADVERTENCIA
No llevar a cabo tratamientos de
pintura en las llantas de aleación que
requieran el uso de temperaturas superiores
a 150°C. Las características mecánicas de
las ruedas podrían verse comprometidas.
LIMPIAPARABRISAS/LIMPIALUNETAESCOBILLAS
Sustituir las escobillas si el borde de la goma se ha
deformado o desgastado. En cualquier caso, se
recomienda sustituirlas una vez por año
aproximadamente.
Con algunos cuidados sencillos, es posible reducir
las posibilidades de que las escobillas se estropeen:
❒en caso de temperaturas bajo cero, asegurarse
de que el hielo no bloquee la parte de goma
contra el cristal. Si fuese necesario, desbloquear
con un producto anticongelante;
❒quitar la nieve que haya podido acumularse
sobre el cristal: además de proteger las
escobillas, se evita que el motor eléctrico trabaje
forzado y se recaliente;
❒no accionar el limpiaparabrisas/limpialuneta
con la ventanilla seca.
ADVERTENCIA
Viajar con las escobillas del
limpiaparabrisas/limpialuneta
desgastadas representa un grave riesgo, ya
que reduce la visibilidad en caso de malas
condiciones atmosféricas.
234CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

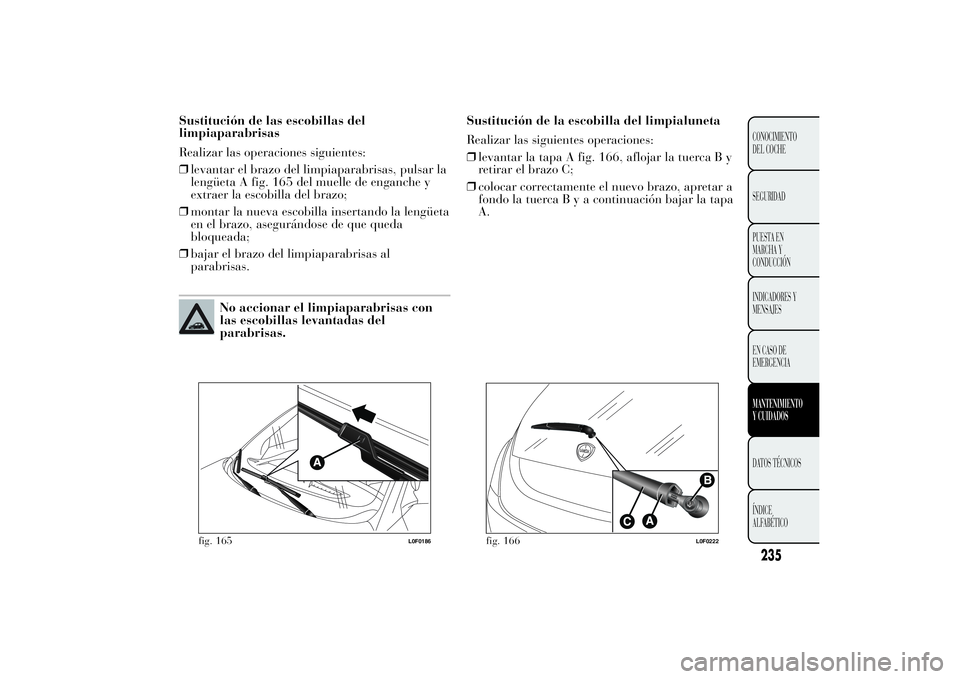

Sustitución de las escobillas del
limpiaparabrisas
Realizar las operaciones siguientes:
❒levantar el brazo del limpiaparabrisas, pulsar la
lengüeta A fig. 165 del muelle de enganche y
extraer la escobilla del brazo;
❒montar la nueva escobilla insertando la lengüeta
en el brazo, asegurándose de que queda
bloqueada;
❒bajar el brazo del limpiaparabrisas al
parabrisas.
No accionar el limpiaparabrisas con
las escobillas levantadas del
parabrisas.Sustitución de la escobilla del limpialuneta
Realizar las siguientes operaciones:
❒levantar la tapa A fig. 166, aflojar la tuerca B y
retirar el brazo C;
❒colocar correctamente el nuevo brazo, apretar a
fondo la tuercaByacontinuación bajar la tapa
A.
fig. 165
L0F0186
fig. 166
L0F0222
235CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

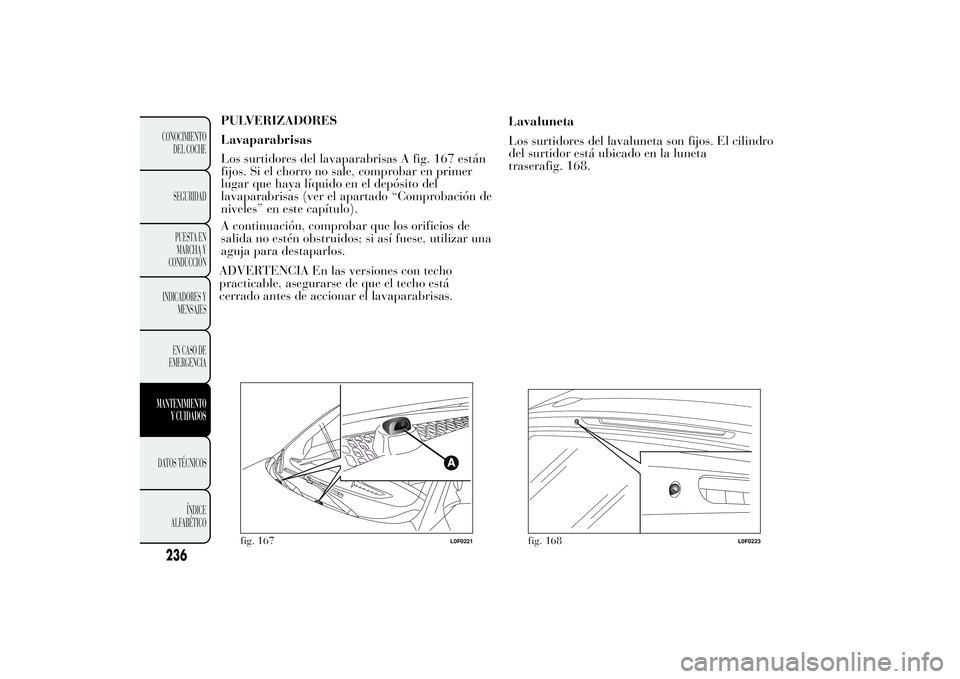

PULVERIZADORES
Lavaparabrisas
Los surtidores del lavaparabrisas A fig. 167 están
fijos. Si el chorro no sale, comprobar en primer
lugar que haya líquido en el depósito del
lavaparabrisas (ver el apartado “Comprobación de
niveles” en este capítulo).
A continuación, comprobar que los orificios de
salida no estén obstruidos; si así fuese, utilizar una
aguja para destaparlos.
ADVERTENCIA En las versiones con techo
practicable, asegurarse de que el techo está
cerrado antes de accionar el lavaparabrisas.Lavaluneta
Los surtidores del lavaluneta son fijos. El cilindro
del surtidor está ubicado en la luneta
traserafig. 168.
fig. 167
L0F0221
fig. 168
L0F0223
236CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
