Lancia Ypsilon 2015 Instructieboek (in Dutch)

STADSLICHT
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel B fig. 129;
❒verwijder de lamphouder met drukbevestiging C
fig. 131, verwijder de lamp D en vervang hem;
❒monteer de nieuwe lamp en plaats de
lamphouder C terug in het huis;
❒monteer het deksel B fig. 129.
DIMLICHT EN GROOTLICHT KOPLAMPEN
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel B fig. 129;
❒verwijder de lamphouder met drukbevestiging C
fig. 132;
❒verwijder lamp D uit stekker E en vervang hem;❒monteer de nieuwe lamp aan de stekker en
controleer of hij goed vergrendeld is, zet
vervolgens lamphouder C in zijn zitting;
❒monteer het deksel B fig. 129.
RICHTINGAANWIJZERS
Voor
Ga als volgt te werk om de lamp te vervangen:
❒draai het deksel C fig. 129 linksom;
❒verwijder de lamp D fig. 133 uit de behuizing E.
Flanken
Ga als volgt te werk om de lamp te vervangen:
❒druk op het lampenglas Afig. 134 om de
inwendige borgveer B in te drukken en
verwijder de lichtunit;
fig. 131L0F0069fig. 132L0F0068
197
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒draai de lamphouder C linksom, verwijder de
lamp en vervang hem;
❒monteer de lamphouder C in het lampenglas en
draai hem rechtsom;
❒monteer de lichtunit zodat de inwendige
borgveer B goed vastzit.MISTLICHT
(voor bepaalde versies/markten)
Ga voor het vervangen van de lamp als volgt te
werk:
❒draai het stuur tot tegen de aanslag;
❒maak de borglippen A fig. 135 los en verwijder
de klep B;
❒druk op de veer C fig. 136 en koppel de stekker
los D;
❒draai het deksel E rechtsom en verwijder het
(zie aanduiding OFF en de pijl op het deksel);
fig. 133L0F0071
fig. 134L0F0209fig. 135L0F0205
198
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒haak de veren F fig. 137 los en trek ze naar
buiten om ze te verwijderen;❒koppel de stekker G fig. 138 los en vervang de
lamp H;
❒monteer de nieuwe lamp en voor de voornoemde
procedure in omgekeerde volgorde uit.
fig. 136L0F0206
fig. 137L0F0207fig. 138L0F0208
199
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ACHTERLICHTUNITS
De achterlichtunits omvatten de gloeilampen voor
de parkeerverlichting, het remlicht en de
richtingaanwijzers. De achteruitrijlichten en de
mistachterlichten zijn in de achterbumper
opgenomen.
De plaatsing van de lampen is als volgt fig. 139:
ARichtingaanwijzers
BRemlichten
RICHTINGAANWIJZERS/REMLICHTEN
Draai de lamphouder in de richtingO(open) om
de lampen te vervangen. Draai na de lamp te
hebben vervangen de lamphouder in de richtingC
(gesloten).
STADSLICHT
Dit zijn led lampjes. Raadpleeg het Lancia-
servicenetwerk voor het vervangen.3
eREMLICHT
Het derde remlicht zit in de achterklep verwerkt
en bestaat uit led lampjes. Raadpleeg het
Lancia-servicenetwerk voor het vervangen.
fig. 139L0F0034
200
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MISTACHTERLICHT
Ga als volgt te werk om de lamp te vervangen:
❒draai de lamphouder A fig. 140 van binnenuit
de bumper een kwartslag los;
❒verwijder de lamp en vervang hem;
❒monteer de nieuwe lamp en plaats de
lamphouder terug in het huis.
BELANGRIJK
Wacht tot de katalysator is afgekoeld
alvorens de lamp te vervangen:
VERBRANDINGSGEVAAR!ACHTERUITRIJLICHTEN
Ga als volgt te werk om de lamp te vervangen:
❒draai de lamphouder B fig. 140 van binnenuit
de bumper een kwartslag los;
❒verwijder de lamp en vervang hem;
❒monteer de nieuwe lamp en plaats de
lamphouder terug in het huis.
fig. 140L0F0219
201
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

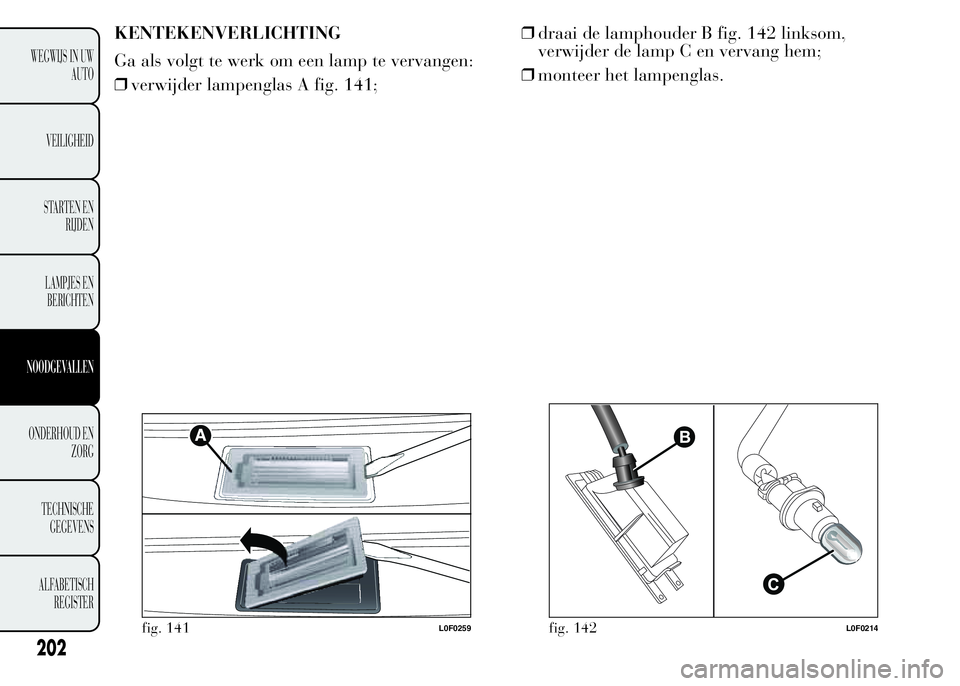

KENTEKENVERLICHTING
Ga als volgt te werk om een lamp te vervangen:
❒verwijder lampenglas A fig. 141;❒draai de lamphouder B fig. 142 linksom,
verwijder de lamp C en vervang hem;
❒monteer het lampenglas.
fig. 141L0F0259fig. 142L0F0214
202
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BINNENLAMPEN VERVANGEN
Voor het type lamp en het betreffende vermogen,
zie de paragraaf “Een lamp vervangen".
PLAFONDVERLICHTING VOOR
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 143 door het
op de pijl aangegeven punten los te trekken;
❒open de klep B fig. 144, verwijder de lampen C
uit de zijdelingse veercontacten en vervang de
lampen Zorg dat de nieuwe lampen goed vastzit
tussen de veercontacten;
❒sluit de klep B fig. 144 en monteer het
plafondlampje A fig. 143 in de zitting
en controleer of het goed gesloten is.PLAFONDVERLICHTING ACHTER
Versies zonder schuifdak
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 145 door aan
de door de pijl aangegeven punten te trekken;
fig. 143L0F0066
fig. 144L0F0067
fig. 145L0F0237
203
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒open de klep C fig. 146, verwijder de lamp C uit
de zijdelingse veercontacten en vervang de
lamp;
❒Monteer de nieuwe lamp en zorg voor een
optimale vergrendeling tussen de veercontacten.
Versies met schuifdak
(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 147 door aan
de door de pijl aangegeven punten te trekken;
❒verwijder de lamp B fig. 148 uit de zijdelingse
veercontacten en vervang hem;❒Monteer de nieuwe lamp en zorg voor een
optimale vergrendeling tussen de veercontacten.
fig. 146L0F0235
A
fig. 147L0F0184
fig. 148L0F0185
204
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BAGAGERUIMTEVERLICHTING
Ga als volgt te werk om de lamp te vervangen:
❒open de achterklep en verwijder het lampje A
fig. 149 vanaf het punt dat met de pijl is
aangegeven;
❒open de beschermkap B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het lampje A door het eerst aan een
zijde correct te monteren en vervolgens de
andere zijde ervan aan te drukken, zodat het
hoorbaar vastklikt.DASHBOARDKASTVERLICHTING
Ga als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het
lampje A fig. 150;
❒open het deksel B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A door eerst het
lampje aan een zijde correct te monteren en
vervolgens de andere zijde ervan aan te
drukken, zodat het hoorbaar vastklikt.
fig. 149L0F0100fig. 150L0F0065
205
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt beveiligd door
zekeringen: bij een storing of bij oneigenlijk
gebruik van het systeem brandt de zekering door.
Controleer eerst of de zekering is doorgebrand
wanneer een elektrisch onderdeel niet meer werkt:
de geleidende band A fig. 151 mag niet
onderbroken zijn. Als dit wel het geval is, dan
moet de zekering worden vervangen door een
nieuw exemplaar met dezelfde stroomsterkte
(zelfde kleur).
B = zekering intact;
C = zekering met doorgebrande geleidende band.
Neem het tangetje D uit de zekeringenkast op
de linkerzijde van het dashboard om de
zekeringen te vervangen.Voor een overzicht van de zekeringen wordt
verwezen naar de zekeringentabel in de volgende
pagina’s.
BELANGRIJK
Als de zekering opnieuw doorbrandt,
neem contact op met het Lancia
Servicenetwerk.
BELANGRIJK
Vervang een doorgrande zekering
nooit door metalen draden of ander
materiaal.
BELANGRIJK
Vervang een zekering nooit door een
exemplaar met een hogere
stroomsterkte (ampère); BRANDGEVAAR
BELANGRIJK
Als een hoofdzekering (MEGA-FUSE,
MIDIFUSE, MAXI-FUSE) doorbrandt,
neem dan contact op met het Lancia
Servicenetwerk.
fig. 151L0F0005
