Lexus CT200h 2014 Kezelési útmutató (in Hungarian)
Manufacturer: LEXUS, Model Year: 2014, Model line: CT200h, Model: Lexus CT200h 2014Pages: 624, PDF Size: 39.43 MB
Page 581 of 624
581
9
9-1. M
űszaki adatok
A gépjárm ű műszaki adatai

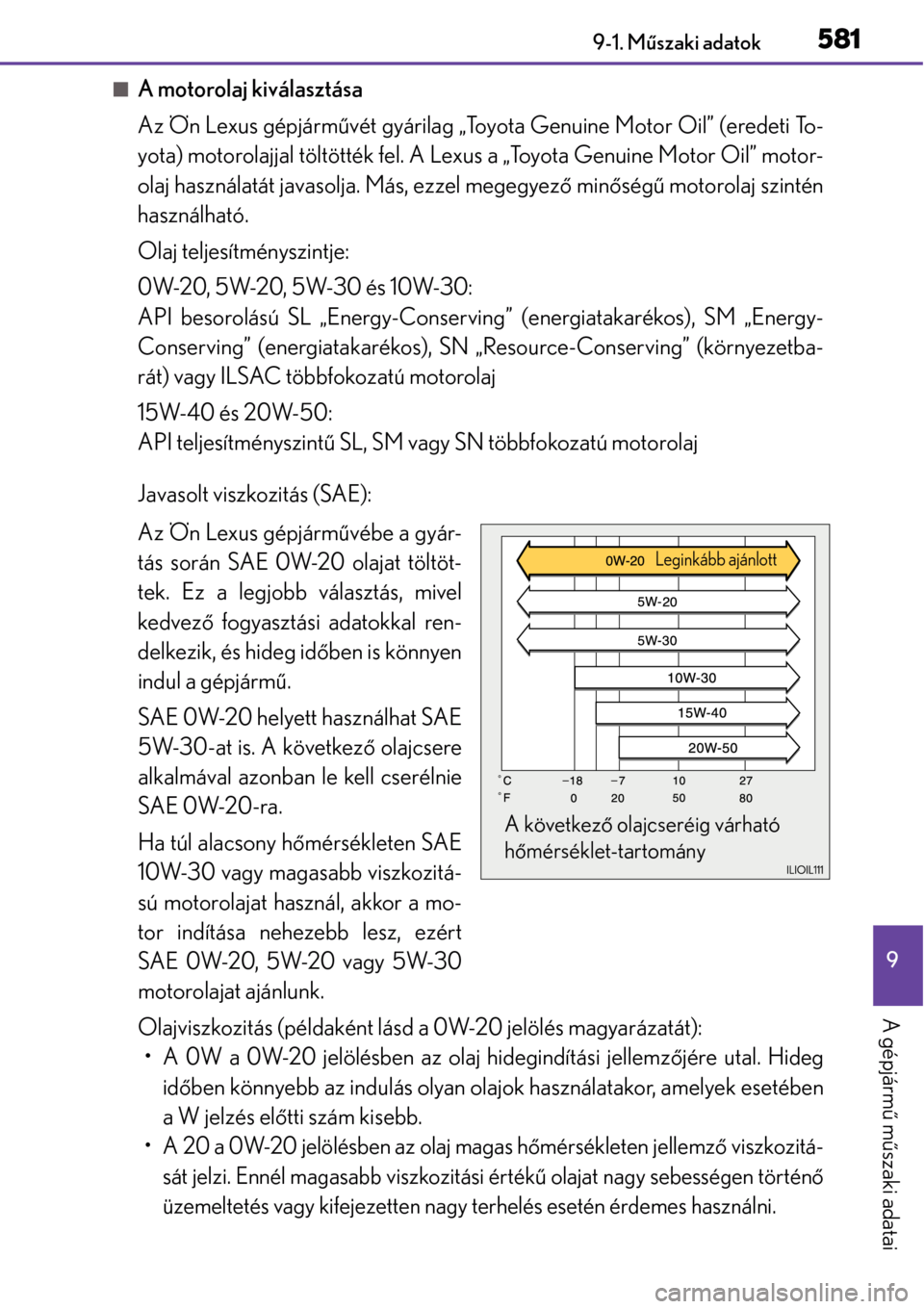

A motorolaj kiválasztása
Az Ön Lexus gépjárm űvét gyárilag „Toyota Genuine Motor Oil” (eredeti To-
yota) motorolajjal töltötték fel. A Lexus a „Toyota Genuine Motor Oil” motor-
olaj használatát javasolja. Más, ezzel megegyez ő minő ségű motorolaj szintén
használható.
Olaj teljesítményszintje:
0W-20, 5W-20, 5W-30 és 10W-30:
API besorolású SL „Energy-Conservi ng” (energiatakarékos), SM „Energy-
Conserving” (energiatakarékos), SN „Resource-Conserving” (környezetba-
rát) vagy ILSAC többfokozatú motorolaj
1 5 W- 4 0 é s 2 0 W- 5 0 :
API teljesítményszintű SL, SM vagy SN többfokozatú motorolaj
Javasolt viszkozitás (SAE):
Az Ön Lexus gépjárm űvébe a gyár-
tás során SAE 0W-20 olajat töltöt-
tek. Ez a legjobb választás, mivel
kedvez ő fogyasztási adatokkal ren-
delkezik, és hideg id őben is könnyen
indul a gépjárm ű.
SAE 0W-20 helyett használhat SAE
5W-30-at is. A következ ő olajcsere
alkalmával azonban le kell cserélnie
SAE 0W-20-ra.
Ha túl alacsony h őmérsékleten SAE
10W-30 vagy magasabb viszkozitá-
sú motorolajat használ, akkor a mo-
tor indítása nehezebb lesz, ezért
SAE 0W-20, 5W-20 vagy 5W-30
motorolajat ajánlunk.
Olajviszkozitás (példaként lásd a 0W-20 jelölés magyarázatát): • A 0W a 0W-20 jelölésben az olaj hidegindítási jellemz őjére utal. Hideg
id őben könnyebb az indulás olyan olajok használatakor, amelyek esetében
a W jelzés elő tti szám kisebb.
• A 20 a 0W-20 jelölésben az olaj magas h őmérsékleten jellemz ő viszkozitá-
sát jelzi. Ennél magasabb viszkozitási érték ű olajat nagy sebességen történ ő
üzemeltetés vagy kifejezetten nagy terhelés esetén érdemes használni.
A következ ő olajcseréig várható
h ő mérséklet-tartomány
Leginkább ajánlott
Page 582 of 624
5829-1. Műszaki adatok
A motorolaj flakonján található feliratok:
Az API-jelölések valamelyike megtalálható az olajosflakonokon, amelynek
segítségével kiválaszthatja a megfelel ő olajtípust.
API-szervizjelölés
Fels ő rész: Az „API SERVICE SN” az
olajmin őség American Petroleum
Institute (API) (Amerikai K őolaj Inté-
zet) általi meghatározására utal.
Középs ő rész: A „SAE 0W-20” a
SAE viszkozitás mértékére utal.
Alsó rész: A „Resource-Conserving”
azt jelenti, hogy az olaj el ősegíti az
üzemanyag-takarékosságot és a kör-
nyezetvédelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Ken őanyag-tanácsadási Bizottság (ILSAC) tanúsítvány jelzése a
doboz elején van feltüntetve.
1
2
Hű tőrendszer
Kapacitás
Benzin-
motor
Kipufogógáz-visszavezetési rendszer nélkül
6,5 l (6,9 qt., 5,7 Imp.qt.)
Kipufogógáz-visszavezetési rendszerrel
6,9 l (7,3 qt., 6,1 Imp.qt.)
Teljesít-
ményszabá-
lyozó-
egység
2,1 l (2,2 qt., 1,8 Imp.qt.)
A h űtő folyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (rendkívülhosszú élettartamú Toyota h űtő folyadék)
• Egyéb, hasonlóan jó min őség ű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátmentes,
hosszú élettartamú („long-life”), kevert szer-
ves sav technológiájú h űtő folyadék
Ne használjon tisztán csak vizet.
Page 583 of 624
583
9
9-1. M
űszaki adatok
A gépjárm ű műszaki adatai
*: A feltöltési mennyiség tájékoztató adat.
Ha cserére van szükség, keressen fel hivatalos Lexus márkakereskedést, szervizt
vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakembert.
Gyújtásrendszer (gyújtógyertyák)
GyártmányDENSO SC20HR11
Hézag1,1 mm (0,043 in.)
FIGYELEM
Irídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógyertyákat használjon. Ne állítsa be a gyújtógyertyahé-
zagot.
Elektromos rendszer
12 V-os akkumulátor
Terhelés nélküli feszültség 20 C
(68 F) hő mérsékleten:
12,5 V vagy magasabb: Teljesen feltöltött
11,0–12,4 V: Félig feltöltött
10,9 V vagy alacsonyabb: Lemerült
(A hibrid rendszer és a lámpák kikapcsolása után
20 perccel ellenőrzött feszültség.)
Töltésértékek
S46B24R akkumulátorral
Max. 4,2 A
S34B20R akkumulátorral
Max. 3,5 A
A hibrid sebességváltó
Folyadékfeltöltési mennyiség*3,4 l (3,6 qt., 3,0 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota auto-
mata sebességváltó folyadék)
FIGYELEM
A hibrid sebességváltó folyadék típusa
Ha más típusú sebességváltó-folyadékot hasz nál, mint az eredeti „Toyota Genuine ATF
WS” (eredeti Toyota WS automata sebességváltó folyadék), a fokozatváltások eseté-
ben hibák, vibrációk léphetnek fel, valamint a gépjárm ű sebességváltója károsodhat.
Page 584 of 624
5849-1. Műszaki adatok
*1: Minimális pedálmagasság, a pedált 196 N (20,0 kgf, 44,1 lbf) erővel nyomva, miköz-
ben a hibrid rendszer mű ködik.
*2:A rögzítőfékpedál útja, ha 300 N (30,6 kgf, 67,4 lbf) er ővel nyomja le.
Fékek
Pedál-
magasság*1
Balkormányos
gépjárm űvek
Alumíniumpedál nélkül
Min. 77 mm (3,03 in.)
Alumíniumpedállal
Min. 79 mm (3,11 in.)
Jobbkormányos
gépjárm űvek
Alumíniumpedál nélkül
Min. 80 mm (3,15 in.)
Alumíniumpedállal
Min. 82 mm (3,23 in.)
Pedál holtjátéka1,0—6,0 mm (0,04—0,24 in.)
Rögzítő fékpedál útja*28—11 kattanás
FolyadéktípusSAE J1703 vagy FMVSS No. 116 DOT 3
Kormányzás
Holtjáték30 mm-nél (1,2 in.) kisebb
Page 585 of 624
585
9
9-1. M
űszaki adatok
A gépjárm ű műszaki adatai
„A” típus
*: Az optimális üzemanyag-fogyasztás érdekében az ECO (takarékos) gumiabroncs-
nyomás alkalmazása javasolt. A gumiabron csnyomás befolyásolja a menetkomfortot,
az útzajokat és a kormányzási jellemz őket.
„B” típus
„C” típus
Gumiabroncsok és keréktárcsák
Gumiabroncsméret195/65R15 91H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
160 km/h (100 mph)
sebesség felett250 kPa (2,5 kgf/cm2
vagy bar, 36 psi)
160 km/h (100 mph)
vagy kisebb
Normál nyomás
230 kPa (2,3 kgf/cm2
vagy bar, 33 psi)
ECO nyomás*
270 kPa (2,7 kgf/cm2
vagy bar, 39 psi)
Keréktárcsaméret15 5 1 /2 J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret205/55R16 91W, 205/45R17 91V
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)160 km/h (100 mph)
sebesség felett240 kPa (2,4 kgf/cm2
vagy bar, 35 psi)
160 km/h (100 mph)
vagy kisebb220 kPa (2,2 kgf/cm2
vagy bar, 32 psi)
Keréktárcsaméret16 6 J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret215/45R17 87W
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Els ő gumiabroncs
230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Hátsó gumiabroncs
220 kPa (2,2 kgf/cm2 vagy bar, 32 psi)
Keréktárcsaméret17 7 J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Page 586 of 624
5869-1. Műszaki adatok
Szükségpótkerék (felszereltségtő l függően)
GumiabroncsméretT125/ 70D17 98M
Pótkerék gumiabroncsnyomása
(Javasolt, hidegen mért
gumiabroncsnyomás)
420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret17 4 T
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Izzók
IzzókWTípus
Küls ő
Fényszórók
Tompított fényszóró (halogén izzók)*Távolsági fényszóró5565A B
Els ő helyzetjelz ő lámpák*19C
Els ő irányjelz ő lámpák21D
Hátsó irányjelz ő lámpák21D
To l a t ó l á m p á k16E
Hátsó ködlámpa21E
Küls ő lábtérvilágítás5E
Utastéri
Bels ő világítás lámpái/olvasólámpák elöl5E
Bels ő világítás hátul8F
Sminktükör-világítás8E
Csomagtér-világítás5F
A: H11 halogénizzók
B: H9 halogén izzók
C: H16 halogén izzók D: Ékfoglalatú izzó (borostyánsárga) E: Ékfoglalatú izzók (átlátszó)
F: Kétvégű izzók
*: Felszereltségt ől függ ően
Page 587 of 624
5879-1. Műszaki adatok
9
A gépjárm ű műszaki adatai
Üzemanyag-információk
Az EU területén
Gépjárm űvében csak az EN228 európai szabványnak megfelel ő ólmozatlan
benzint használhat.
Az optimális motorteljesítmény elérése érdekében 95-ös vagy ennél magasabb
oktánszámú, ólmozatlan szuperbenzint használjon.
Az EU területén kívül
Kizárólag ólmozatlan benzint használjon.
Az optimális motorteljesítmény elérése érdekében 95-ös vagy ennél magasabb
oktánszámú, ólmozatlan szuperbenzint használjon.
Üzemanyag-betölt őnyílás ólmozatlan benzinhez
A nem megfelelő üzemanyag tankolásának megelő zése céljából a Lexus üzemanyag-
betölt őnyílásába csak az ólmozatlan üzemanyag töltő csöve fér be.
Ha a motor kopog
Forduljon hivatalos Lexus márkakereskedéshez, szervizhez vagy más, megfelel ő kép-
zettséggel és felszereléssel rendelkez ő szakemberhez.
Bizonyos esetekben, különösen gyorsítás vagy emelked őn való haladás esetén hallhat
rövid ideig tartó kopogást. Ez nem igényel különösebb intézkedést.
Kizárólag ólommentes benzint használjon.
Az optimális motorteljesítmény elérés e érdekében 95-ös vagy ennél maga-
sabb oktánszámú, ólmozatlan szuperbenzint használjon.
Page 588 of 624
5889-1. Műszaki adatok
FIGYELEM
Üzemanyag-min őséggel kapcsolatos megjegyzés
Ne használjon helytelen üzemanyagot. Ha nem megfelel ő üzemanyagot használ, ak-
kor a motor károsodhat.
Soha ne tankoljon ólmozott benzint.
Az ólmozott benzin használata tönkreteszi a hármas hatású katalizátort, ezáltal rom-
lik annak hatásfoka, és a károsanyag-kibocsátás ellen őrz ő rendszer nem mű ködik
megfelel ően.
Benzinmotor (az EU területén): „E50” vagy „E85” néven forgalmazott bioetanolt és
nagy mennyiségű etanolt tartalmazó üzemanyagot ne használjon gépjárm űvéhez. Az
ilyen üzemanyagok használata kárt tesz a gépjármű üzemanyagrendszerében. Ha
ezzel kapcsolatban kétsége merülne fel, forduljon bármely hivatalos Lexus márkake-
reskedéshez, szervizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelke-
z ő szakemberhez.
Benzinmotor (az EU területén kívül): „E50” vagy „E85” néven forgalmazott bioe-
tanolt és nagy mennyiségű etanolt tartalmazó üzemanyagot ne használjon gépjárm ű-
véhez. Gépjármű vében legfeljebb 10% etanol tartalmú benzint használhat. A 10%-
nál (E10) több etanolt tartalmazó üzemanyag használata a gépjárm ű üzemanyag-
rendszerének károsodásához vezet. Gondosko dnia kell arról, hogy kizárólag olyan
forrásból tankoljon, ahol az üz emanyag specifikációja és min ősége garantált. Ha ez-
zel kapcsolatban kétsége merülne fel, forduljon bármely hivatalos Lexus márkakeres-
kedéshez, szervizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakemberhez.
Page 589 of 624
5899-2. Személyre szabás
9
A gépjármű műszaki adatai
Személyre szabható funkciók
Bizonyos funkciók beállításai más funkciók beállításaival együtt módosulnak. A
részletekkel kapcsolatban keressen fel egy hivatalos Lexus márkakereskedést,
szervizt vagy más, megfelel ő képzettséggel és felszereléssel rendelkez ő szak-
embert.
A gépjárm űfunkciók testreszabását csak biztonságos helyen parkoló gépjárm ű-
ben, P sebességváltó-helyzetben és m űködtetett rögzít őfék mellett végezze.
Módosítás a Remote Touch használatával
Nyomja meg a „MENU” (menü) gombot a Remote Touch-on.
Válassza ki a „Setup” (beállítás) gombot a „MENU” (men\
ü) képernyő n és
válassza ki a „Vehicle” (gépkocsi) lehet őséget.
Különféle beállításokat lehet megváltozt atni. A részletekért olvassa el a meg-
változtatható beállítások listáját.
Módosítás a Lexus Display Audio vezérl őjével
Nyomja meg a „MENU” (menü) gombot a Lexus Display Audio vezérl őn.
Válassza ki a „Setup” (beállítás) gombot a „MENU” (men\
ü) képernyő n és
válassza ki a „Vehicle” (gépkocsi) lehet őséget.
Különféle beállításokat lehet megváltozt atni. A részletekért olvassa el a meg-
változtatható beállítások listáját.
Gépjárm űvében számos olyan funkció áll rendelkezésre, amelyet saját igé-
nyei szerint állíthat be. Az itt említett funkciók beállításai megváltoztathatók a
többfunkciós információs kijelz ő, a Remote Touch vagy a Lexus Display Audio
vezérl őjével vagy bármely hivatalos Lexus márkakereskedésben, szervizben
vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
Gépjárm űfunkciók személyre szabása
1
2
1
2
Page 590 of 624
5909-2. Személyre szabás
Módosítás a többfunkciós információs kijelző használatával
Monokróm kijelz ővel felszerelt gépjárm űvek
A „SETTINGS” (beállítások) képerny ő megjelenítéséhez álló gépjármű -
ben nyomja meg a „DISP” gombot, majd a testreszabás mód képerny ő
megjelenítéséhez nyomja meg és tartsa lenyomva a „DISP” gombot.
Nyomja meg a „DISP” gombot, és válassza ki a kívánt tételt, majd nyomja
meg és tartsa lenyomva a „DISP” gombot.
Nyomja meg a „DISP” gombot, és válassza ki a kívánt beállítást, majd
nyomja meg és tartsa lenyomva a „DISP” gombot.
Az el őző képernyő höz való visszatéréshez vagy a testreszabás módból való
kilépéshez nyomja meg a „DISP” gombot, és válassza az „EXIT” (kilépés) op-
ciót, majd nyomja meg és tartsa lenyomva a „DISP” gombot.
Színes kijelz ővel felszerelt gépjármű vek
Nyomja meg vezérlő műszer vagy gombját, válassza a lehet ősé-
get, majd nyomja meg a gombot.
Nyomja meg vezérlő műszer vagy gombját, válassza ki a tételt, majd
nyomja meg a gombot.
Nyomja meg vezérl őmű szer vagy gombját, válassza ki a kívánt beál-
lítást, majd nyomja meg a gombot.
Az el őző képerny őhöz vagy a személyre szabás módból történ ő kilépéshez
nyomja meg a gombot.
1
2
3
1
2
3
