4-5. Verwenden der Fahrerassistenzsysteme
Fahren
CT200h_OM_OM99N09M_(EM)

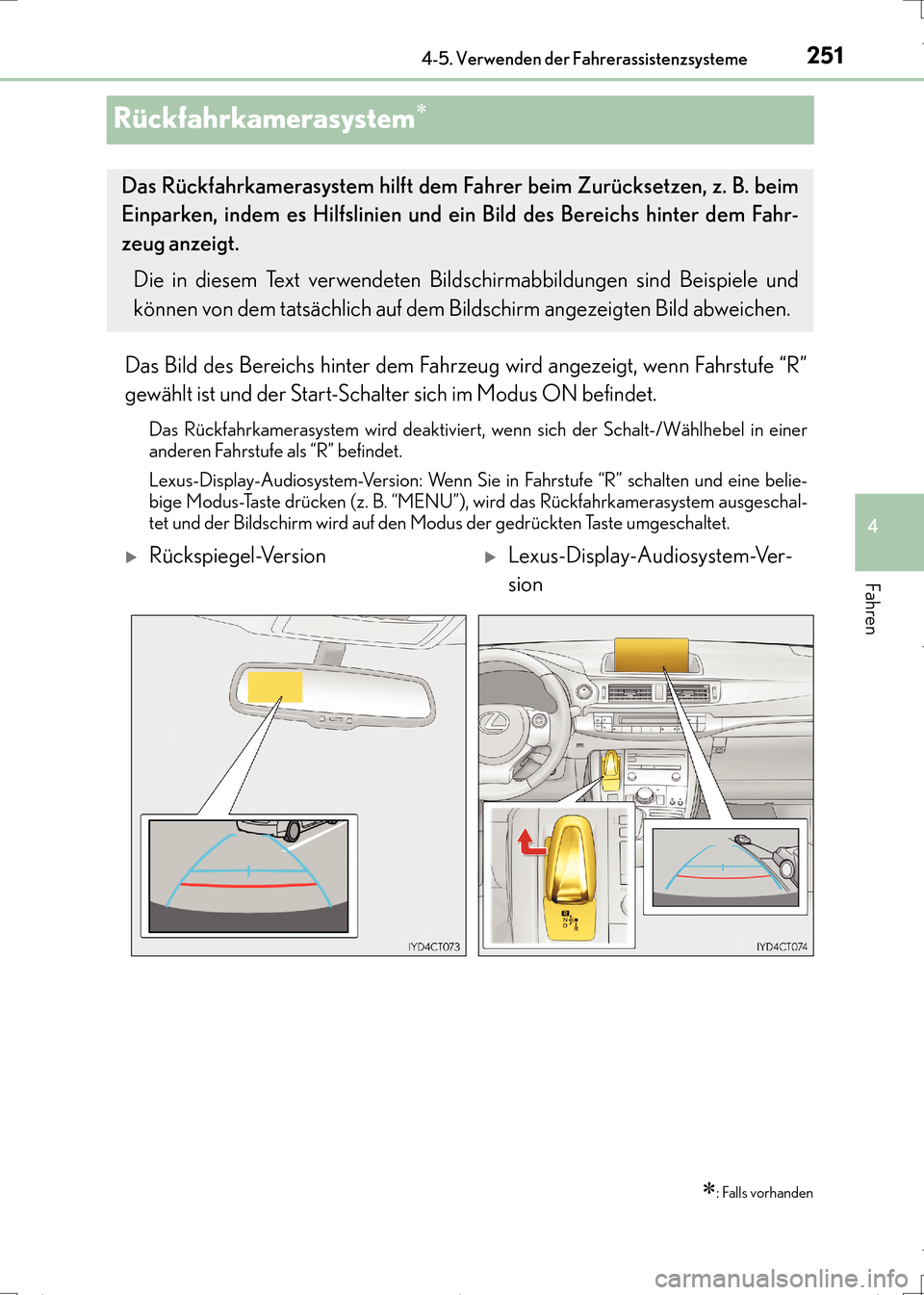

Rückfahrkamerasystem∗
Das Bild des Bereichs hinter dem Fahrzeug wird angezeigt, wenn Fahrstufe “R”
gewählt ist und der Start-Schalter sich im Modus ON befindet.
Das Rückfahrkamerasystem wird deaktiviert, wenn sich der Schalt-/Wählhebel in einer
anderen Fahrstufe als “R” befindet.
Lexus-Display-Audiosystem-Version: Wenn Sie in Fahrstufe “R” schalten und eine belie-
bige Modus-Taste drücken (z. B. “MENU”), wird das Rückfahrkamerasystem ausgeschal-
tet und der Bildschirm wird auf den Modus der gedrückten Taste umgeschaltet.
∗: Falls vorhanden
Das Rückfahrkamerasystem hilft dem Fahrer beim Zurücksetzen, z. B. beim
Einparken, indem es Hilfslinien und ein Bild des Bereichs hinter dem Fahr-
zeug anzeigt.
Die in diesem Text verwendeten Bildschirmabbildungen sind Beispiele und
können von dem tatsächlich auf dem Bildschirm angezeigten Bild abweichen.
XRückspiegel-VersionXLexus-Display-Audiosystem-Ver-
sion
CT200h_OM_OM99N09M_(EM).book Page 251 Wednesday, April 13, 20 16 5:09 PM

2524-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM99N09M_(EM)●
Sie können den eingeschalteten
Monitor vorübergehend ausschal-
ten.
Drücken Sie die Taste “AUTO”. Die
Kontrollleuchte leuchtet daraufhin
orange.
Der Monitor wird automatisch wie-
der eingeschaltet, wenn der Start-
Schalter aus- und wieder in den
Modus ON geschaltet wird.
●Sie können den ausgeschalteten Monitor manuell einschalten.
Drücken Sie die Taste “AUTO”. Die Kontrollleuchte leuchtet daraufhin grün.
■Bei Verwendung des Rückfahrkamerasystems
Die Abblendfunktion des Innenrückspiegels wird deaktiviert.
■Automatische Abschaltung
Der Monitor schaltet sich nach 5 Minuten automatisch ab.

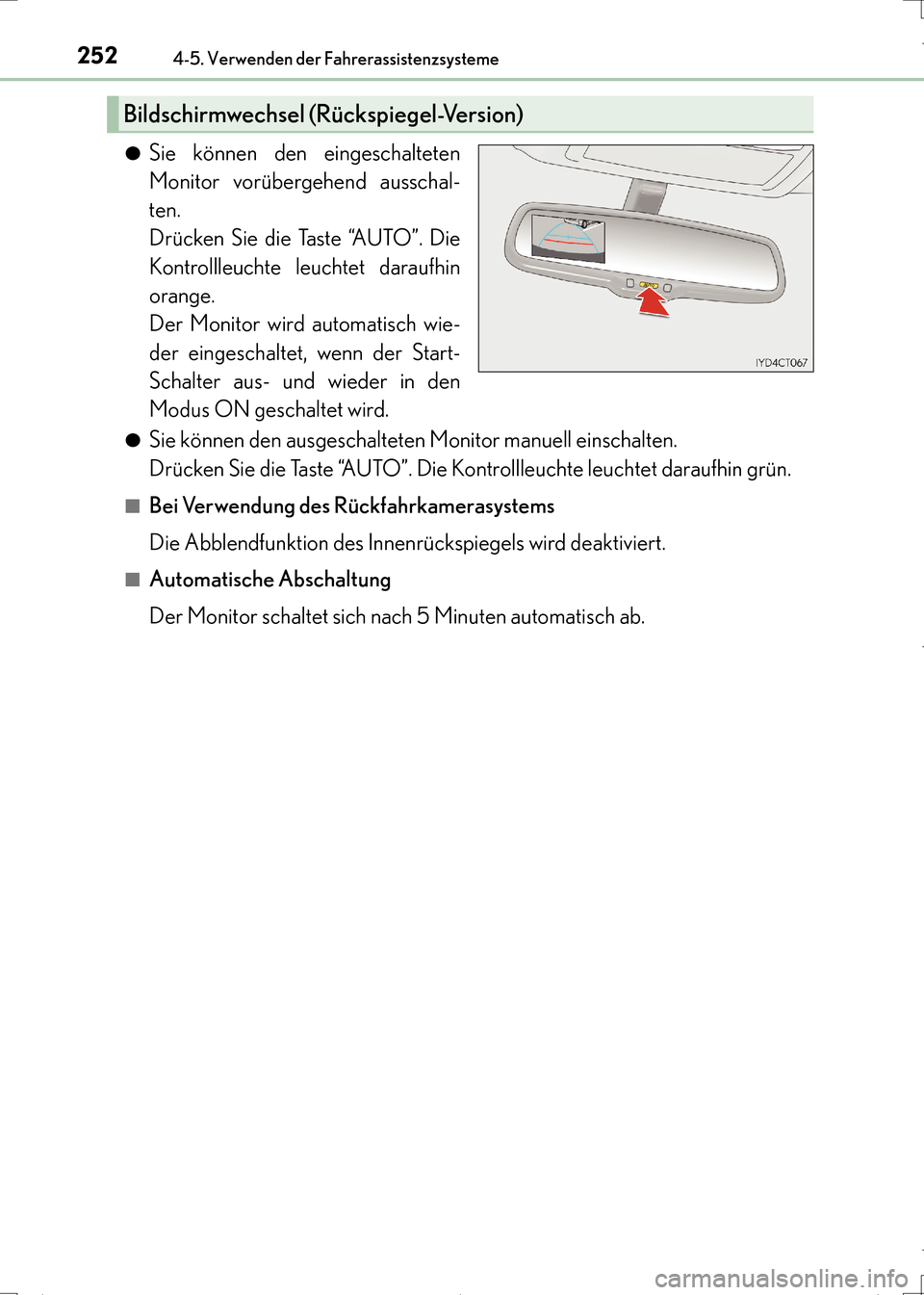

Bildschirmwechsel (Rückspiegel-Version)
CT200h_OM_OM99N09M_(EM).book Page 252 Wednesday, April 13, 20
16 5:09 PM

2534-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM99N09M_(EM)■

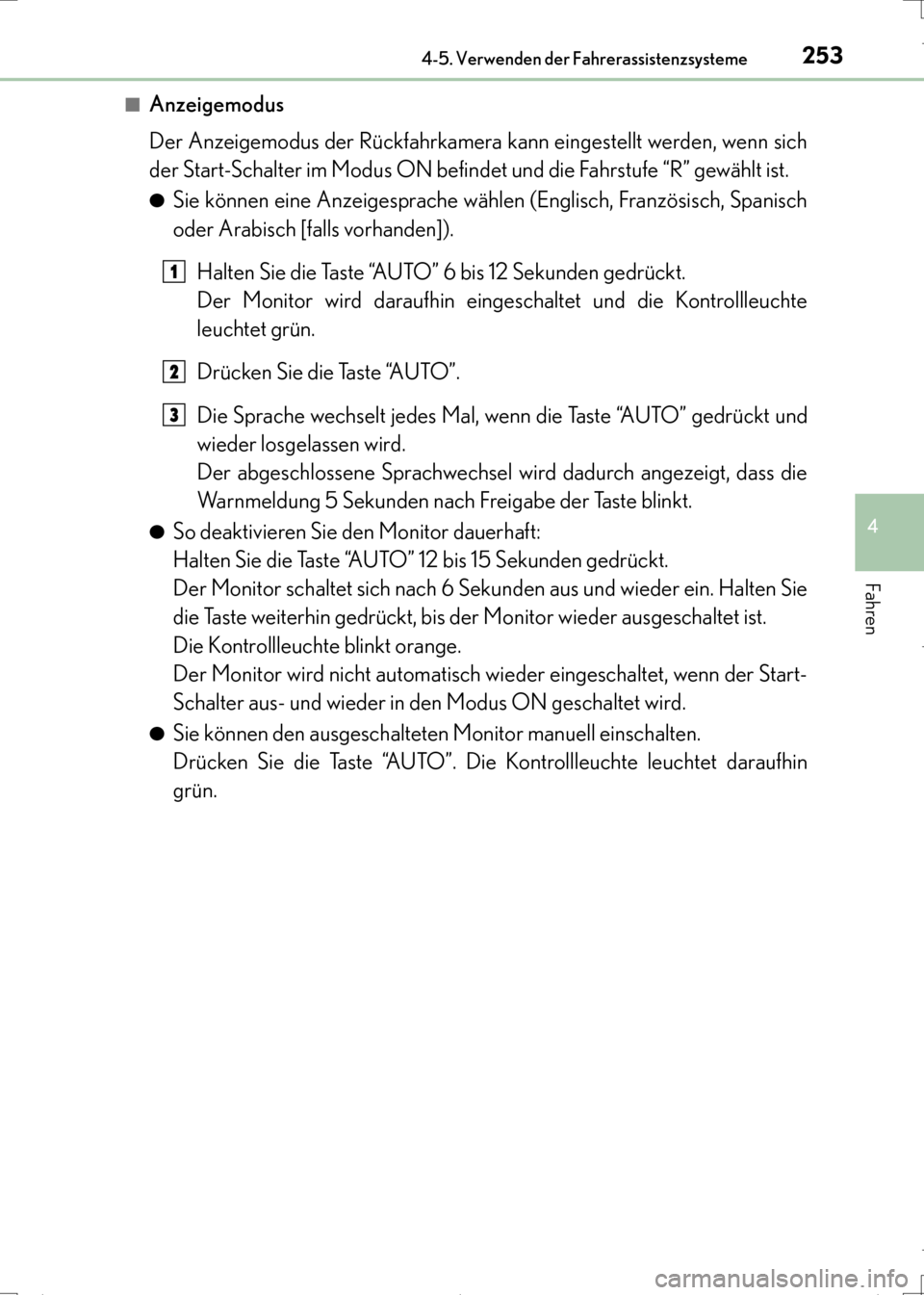

Anzeigemodus
Der Anzeigemodus der Rückfahrkamera kann eingestellt werden, wenn sich
der Start-Schalter im Modus ON befindet und die Fahrstufe “R” gewählt ist.
●Sie können eine Anzeigesprache wählen (Englisch, Französisch, Spanisch
oder Arabisch [falls vorhanden]).
Halten Sie die Taste “AUTO” 6 bis 12 Sekunden gedrückt.
Der Monitor wird daraufhin eingeschaltet und die Kontrollleuchte
leuchtet grün.
Drücken Sie die Taste “AUTO”.
Die Sprache wechselt jedes Mal, wenn die Taste “AUTO” gedrückt und
wieder losgelassen wird.
Der abgeschlossene Sprachwechsel wird dadurch angezeigt, dass die
Warnmeldung 5 Sekunden nach Freigabe der Taste blinkt.
●So deaktivieren Sie den Monitor dauerhaft:
Halten Sie die Taste “AUTO” 12 bis 15 Sekunden gedrückt.
Der Monitor schaltet sich nach 6 Sekunden aus und wieder ein. Halten Sie
die Taste weiterhin gedrückt, bis der Monitor wieder ausgeschaltet ist.
Die Kontrollleuchte blinkt orange.
Der Monitor wird nicht automatisch wieder eingeschaltet, wenn der Start-
Schalter aus- und wieder in den Modus ON geschaltet wird.
●Sie können den ausgeschalteten Monitor manuell einschalten.
Drücken Sie die Taste “AUTO”. Die Kontrollleuchte leuchtet daraufhin
grün.
1
2
3
CT200h_OM_OM99N09M_(EM).book Page 253 Wednesday, April 13, 20 16 5:09 PM

2544-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM99N09M_(EM)■

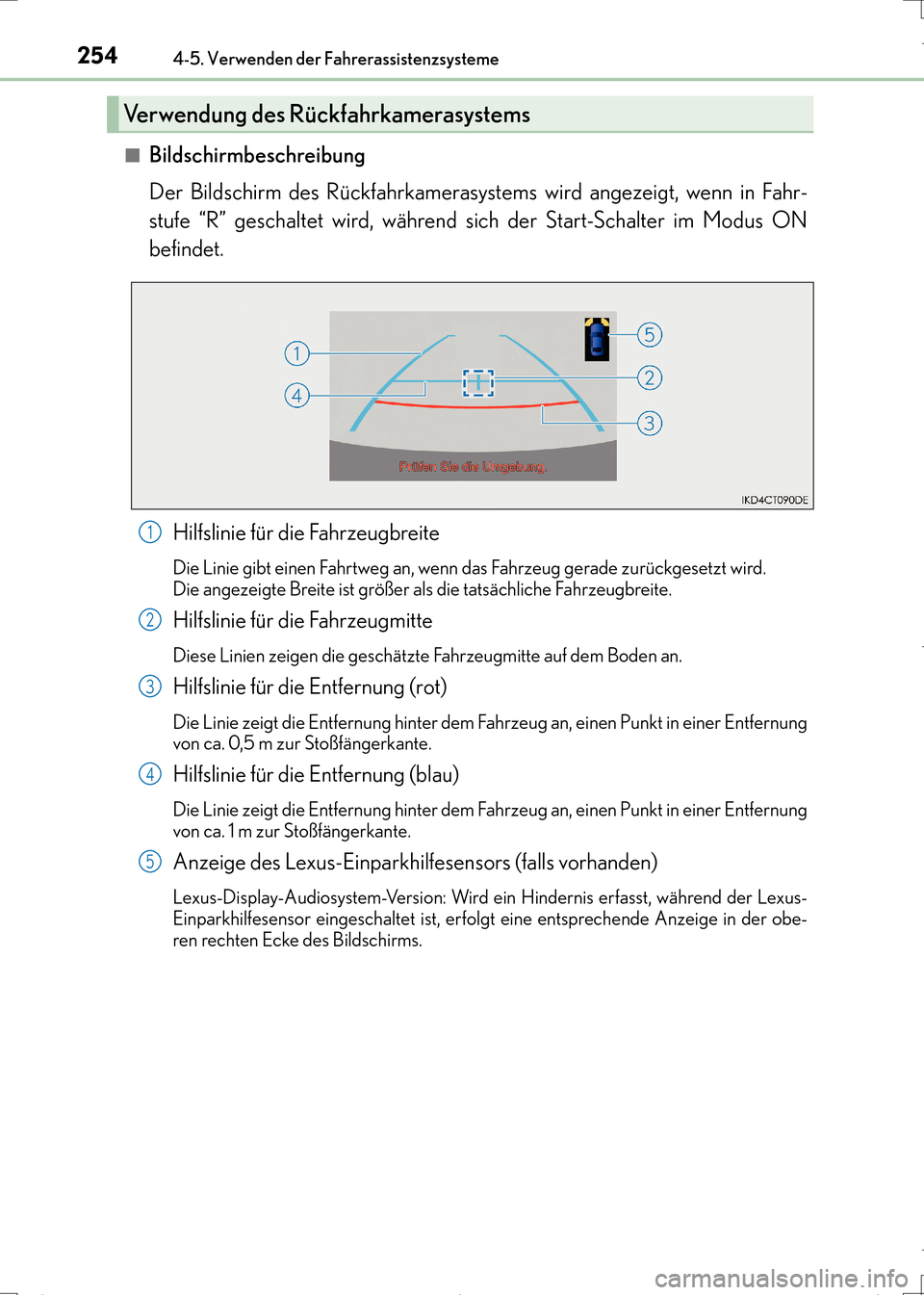

Bildschirmbeschreibung
Der Bildschirm des Rückfahrkamerasystems wird angezeigt, wenn in Fahr-
stufe “R” geschaltet wird, während si
ch der Start-Schalter im Modus ON
befindet.
Hilfslinie für die Fahrzeugbreite
Die Linie gibt einen Fahrtweg an, wenn das Fahrzeug gerade zurückgesetzt wird.
Die angezeigte Breite ist größer als die tatsächliche Fahrzeugbreite.
Hilfslinie für die Fahrzeugmitte
Diese Linien zeigen die geschätzte Fahrzeugmitte auf dem Boden an.
Hilfslinie für die Entfernung (rot)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfernung
von ca. 0,5 m zur Stoßfängerkante.
Hilfslinie für die Entfernung (blau)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfernung
von ca. 1 m zur Stoßfängerkante.
Anzeige des Lexus-Einparkhilfesensors (falls vorhanden)
Lexus-Display-Audiosystem-Version: Wird ein Hindernis erfasst, während der Lexus-
Einparkhilfesensor eingeschaltet ist, erfolgt eine entsprechende Anzeige in der obe-
ren rechten Ecke des Bildschirms.
Verwendung des Rü ckfahrkamerasystems
1
2
3
4
5
CT200h_OM_OM99N09M_(EM).book Page 254 Wednesday, April 13, 20 16 5:09 PM

2554-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM99N09M_(EM)■

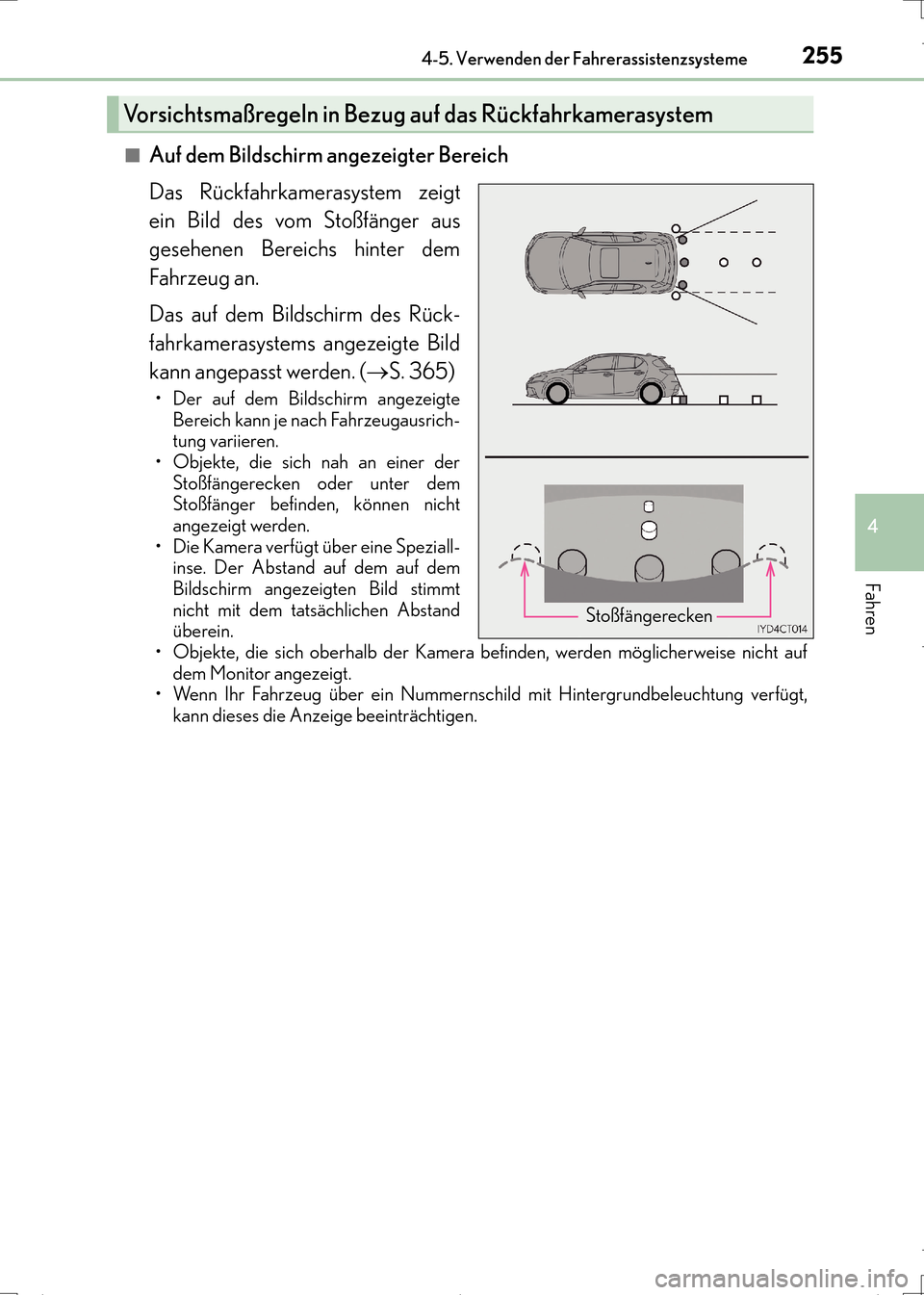

Auf dem Bildschirm angezeigter Bereich
Das Rückfahrkamerasystem zeigt
ein Bild des vom Stoßfänger aus
gesehenen Bereichs hinter dem
Fahrzeug an.
Das auf dem Bildschirm des Rück-
fahrkamerasystems angezeigte Bild
kann angepasst werden. (
→S. 365)
• Der auf dem Bildschirm angezeigte
Bereich kann je nach Fahrzeugausrich-
tung variieren.
• Objekte, die sich nah an einer der Stoßfängerecken oder unter dem
Stoßfänger befinden, können nicht
angezeigt werden.
• Die Kamera verfügt über eine Speziall- inse. Der Abstand auf dem auf dem
Bildschirm angezeigten Bild stimmt
nicht mit dem tatsächlichen Abstand
überein.
• Objekte, die sich oberhalb der Kamera befinden, werden möglicherweise nicht auf dem Monitor angezeigt.
• Wenn Ihr Fahrzeug über ein Nummernschild mit Hintergrundbeleuchtung verfügt,
kann dieses die Anzeige beeinträchtigen.
Vorsichtsmaßregeln in Bezug auf das Rückfahrkamerasystem
Stoßfängerecken
CT200h_OM_OM99N09M_(EM).book Page 255 Wednesday, April 13, 20 16 5:09 PM

2564-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM99N09M_(EM)■

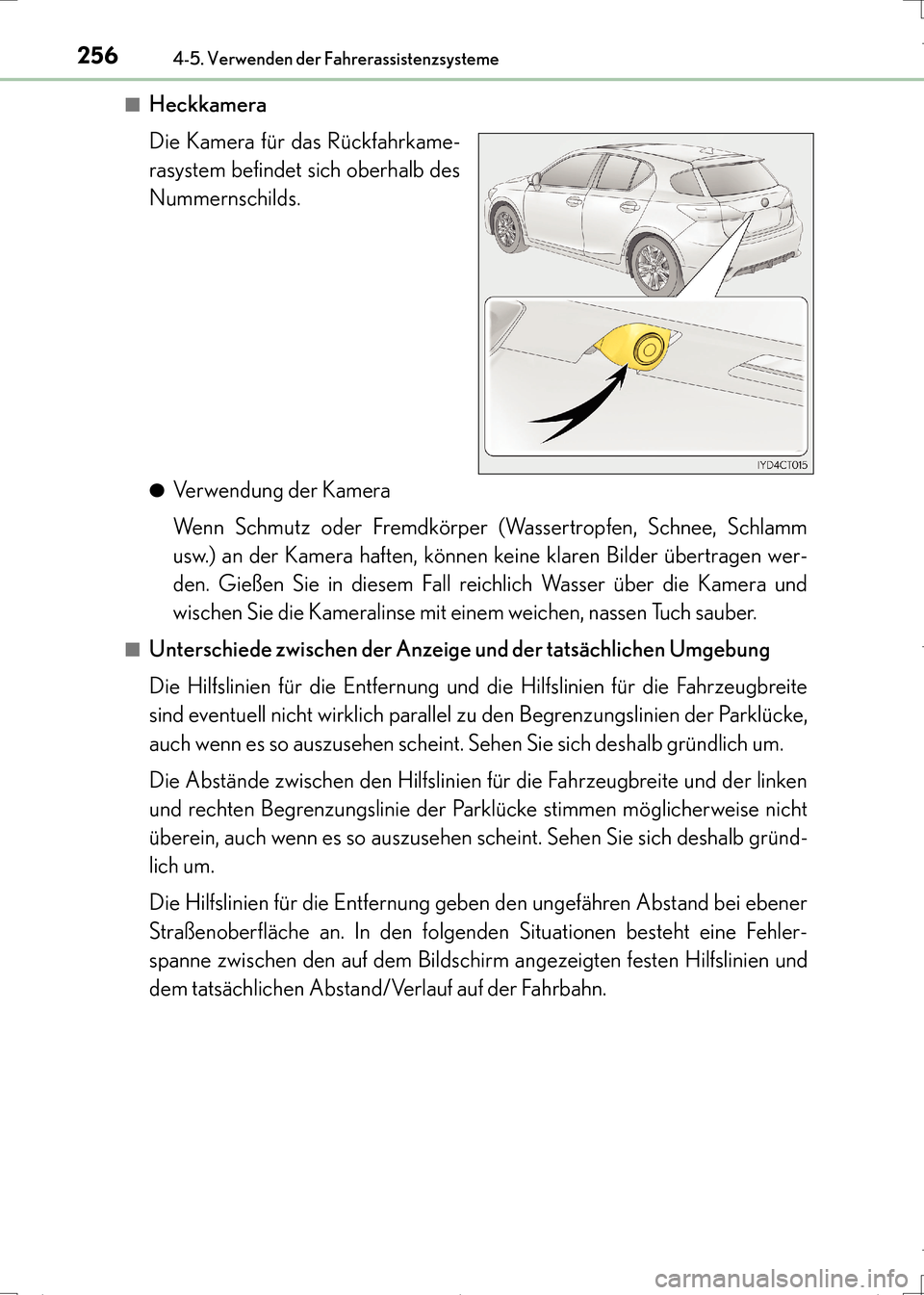

Heckkamera
Die Kamera für das Rückfahrkame-
rasystem befindet sich oberhalb des
Nummernschilds.
●Verwendung der Kamera
Wenn Schmutz oder Fremdkörper (Wassertropfen, Schnee, Schlamm
usw.) an der Kamera haften, können keine klaren Bilder übertragen wer-
den. Gießen Sie in diesem Fall reichlich Wasser über die Kamera und
wischen Sie die Kameralinse mit einem weichen, nassen Tuch sauber.
■Unterschiede zwischen der Anzeig
e und der tatsächlichen Umgebung
Die Hilfslinien für die Entfernung und die Hilfslinien für die Fahrzeugbreite
sind eventuell nicht wirklich parallel zu den Begrenzungslinien der Parklücke,
auch wenn es so auszusehen scheint. Sehen Sie sich deshalb gründlich um.
Die Abstände zwischen den Hilfslinien für die Fahrzeugbreite und der linken
und rechten Begrenzungslinie der Parklücke stimmen möglicherweise nicht
überein, auch wenn es so auszusehen scheint. Sehen Sie sich deshalb gründ-
lich um.
Die Hilfslinien für die Entfernung ge ben den ungefähren Abstand bei ebener
Straßenoberfläche an. In den folgenden Situationen besteht eine Fehler-
spanne zwischen den auf dem Bildschirm angezeigten festen Hilfslinien und
dem tatsächlichen Abstand/Verlauf auf der Fahrbahn.
CT200h_OM_OM99N09M_(EM).book Page 256 Wednesday, April 13, 20 16 5:09 PM

2574-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM99N09M_(EM)●

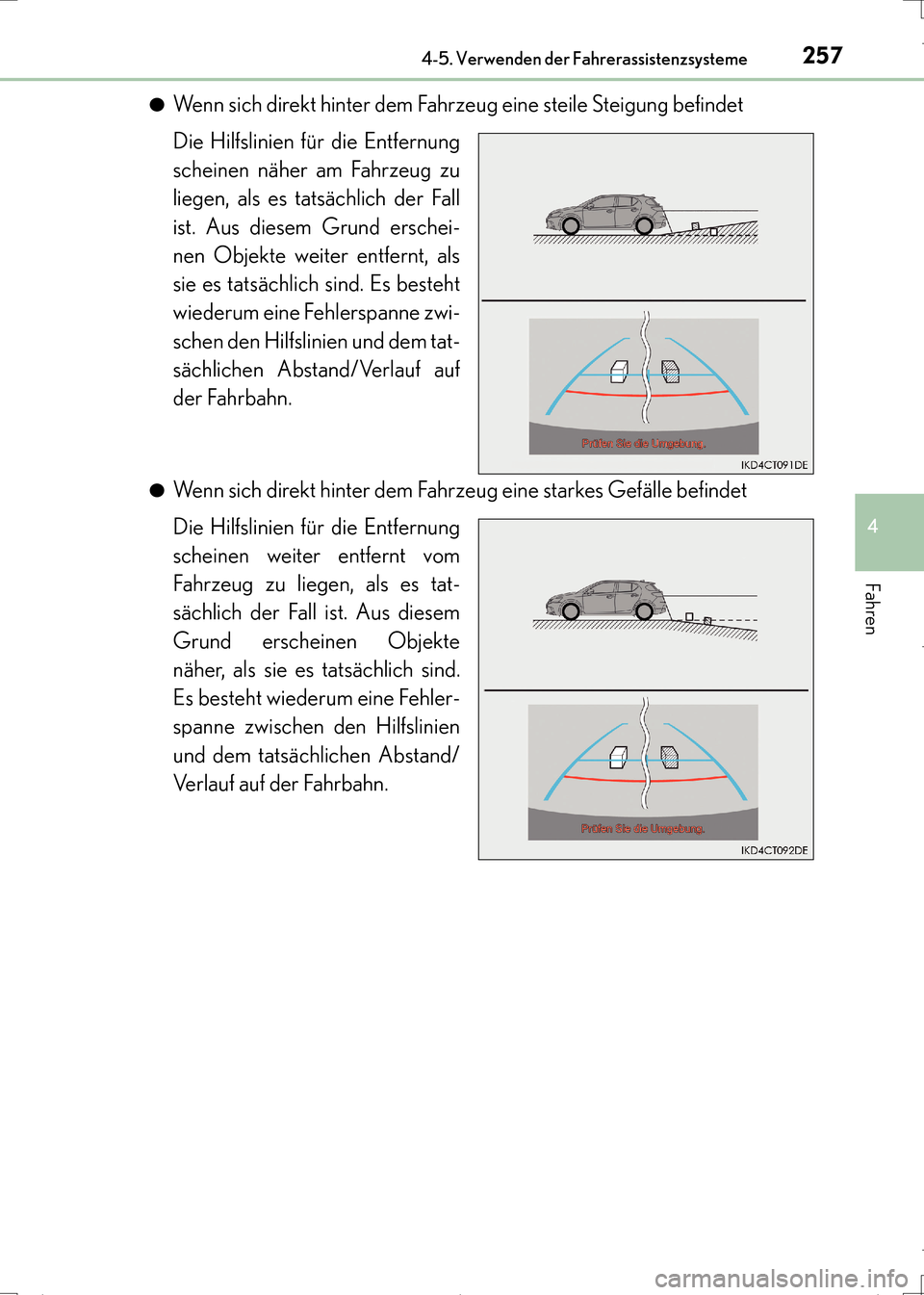

Wenn sich direkt hinter dem Fahrzeug eine steile Steigung befindet
Die Hilfslinien für die Entfernung
scheinen näher am Fahrzeug zu
liegen, als es tatsächlich der Fall
ist. Aus diesem Grund erschei-
nen Objekte weiter entfernt, als
sie es tatsächlich sind. Es besteht
wiederum eine Fehlerspanne zwi-
schen den Hilfslinien und dem tat-
sächlichen Abstand/Verlauf auf
der Fahrbahn.
●Wenn sich direkt hinter dem Fahrzeug eine starkes Gefälle befindet
Die Hilfslinien für die Entfernung
scheinen weiter entfernt vom
Fahrzeug zu liegen, als es tat-
sächlich der Fall ist. Aus diesem
Grund erscheinen Objekte
näher, als sie es tatsächlich sind.
Es besteht wiederum eine Fehler-
spanne zwischen den Hilfslinien
und dem tatsächlichen Abstand/
Verlauf auf der Fahrbahn.
CT200h_OM_OM99N09M_(EM).book Page 257 Wednesday, April 13, 20
16 5:09 PM

2584-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM99N09M_(EM)●

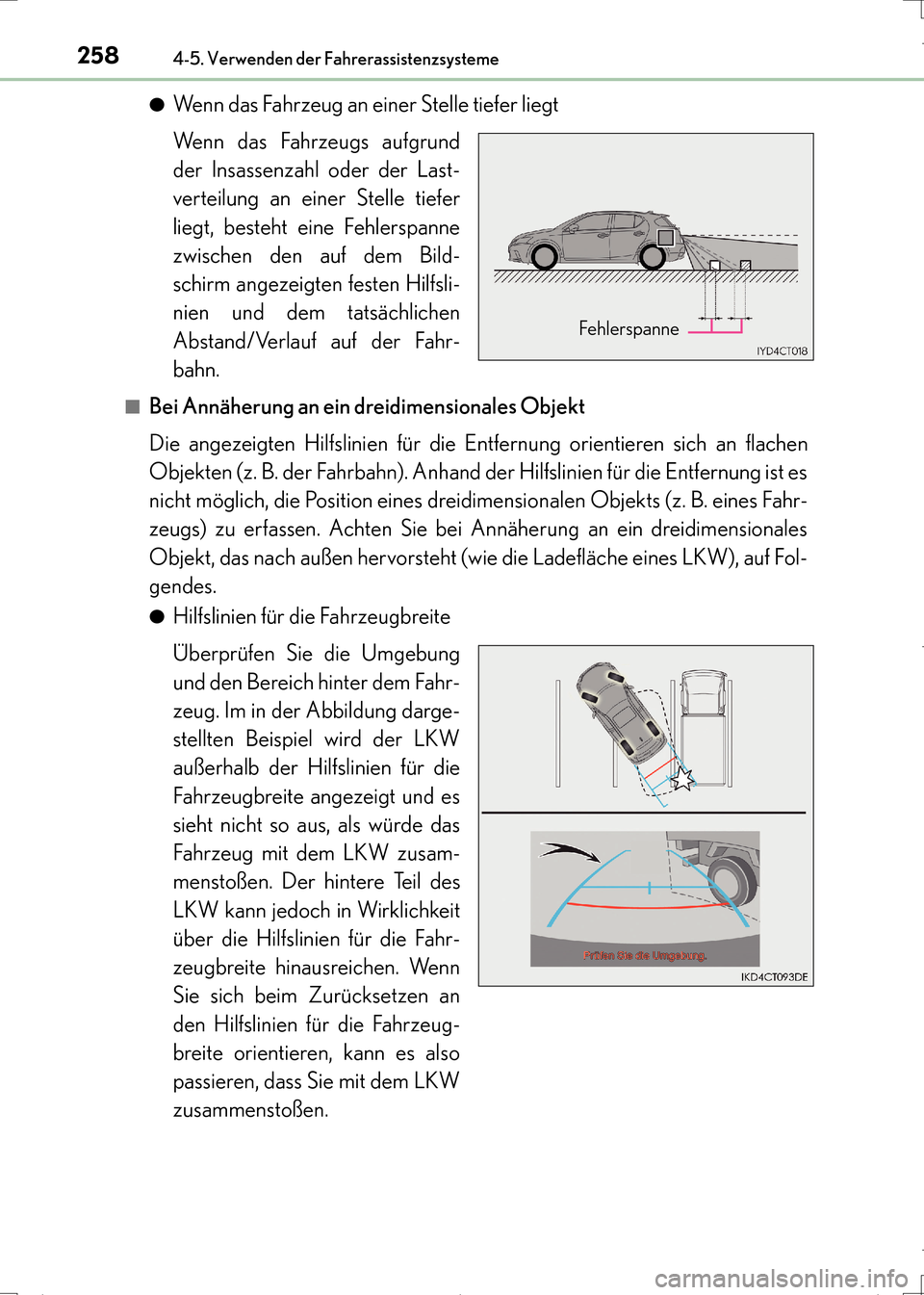

Wenn das Fahrzeug an einer Stelle tiefer liegt
Wenn das Fahrzeugs aufgrund
der Insassenzahl oder der Last-
verteilung an einer Stelle tiefer
liegt, besteht eine Fehlerspanne
zwischen den auf dem Bild-
schirm angezeigten festen Hilfsli-
nien und dem tatsächlichen
Abstand/Verlauf auf der Fahr-
bahn.
■Bei Annäherung an ein dreidimensionales Objekt
Die angezeigten Hilfslinien für die Entfernung orientieren sich an flachen
Objekten (z. B. der Fahrbahn). Anhand der Hilfslinien für die Entfernung ist es
nicht möglich, die Position eines dreidimensionalen Objekts (z. B. eines Fahr-
zeugs) zu erfassen. Achten Sie bei Annäherung an ein dreidimensionales
Objekt, das nach außen hervorsteht (wie die Ladefläche eines LKW), auf Fol-
gendes.
●Hilfslinien für die Fahrzeugbreite
Überprüfen Sie die Umgebung
und den Bereich hinter dem Fahr-
zeug. Im in der Abbildung darge-
stellten Beispiel wird der LKW
außerhalb der Hilfslinien für die
Fahrzeugbreite angezeigt und es
sieht nicht so aus, als würde das
Fahrzeug mit dem LKW zusam-
menstoßen. Der hintere Teil des
LKW kann jedoch in Wirklichkeit
über die Hilfslinien für die Fahr-
zeugbreite hinausreichen. Wenn
Sie sich beim Zurücksetzen an
den Hilfslinien für die Fahrzeug-
breite orientieren, kann es also
passieren, dass Sie mit dem LKW
zusammenstoßen.
Fehlerspanne
CT200h_OM_OM99N09M_(EM).book Page 258 Wednesday, April 13, 20
16 5:09 PM

2594-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM99N09M_(EM)●

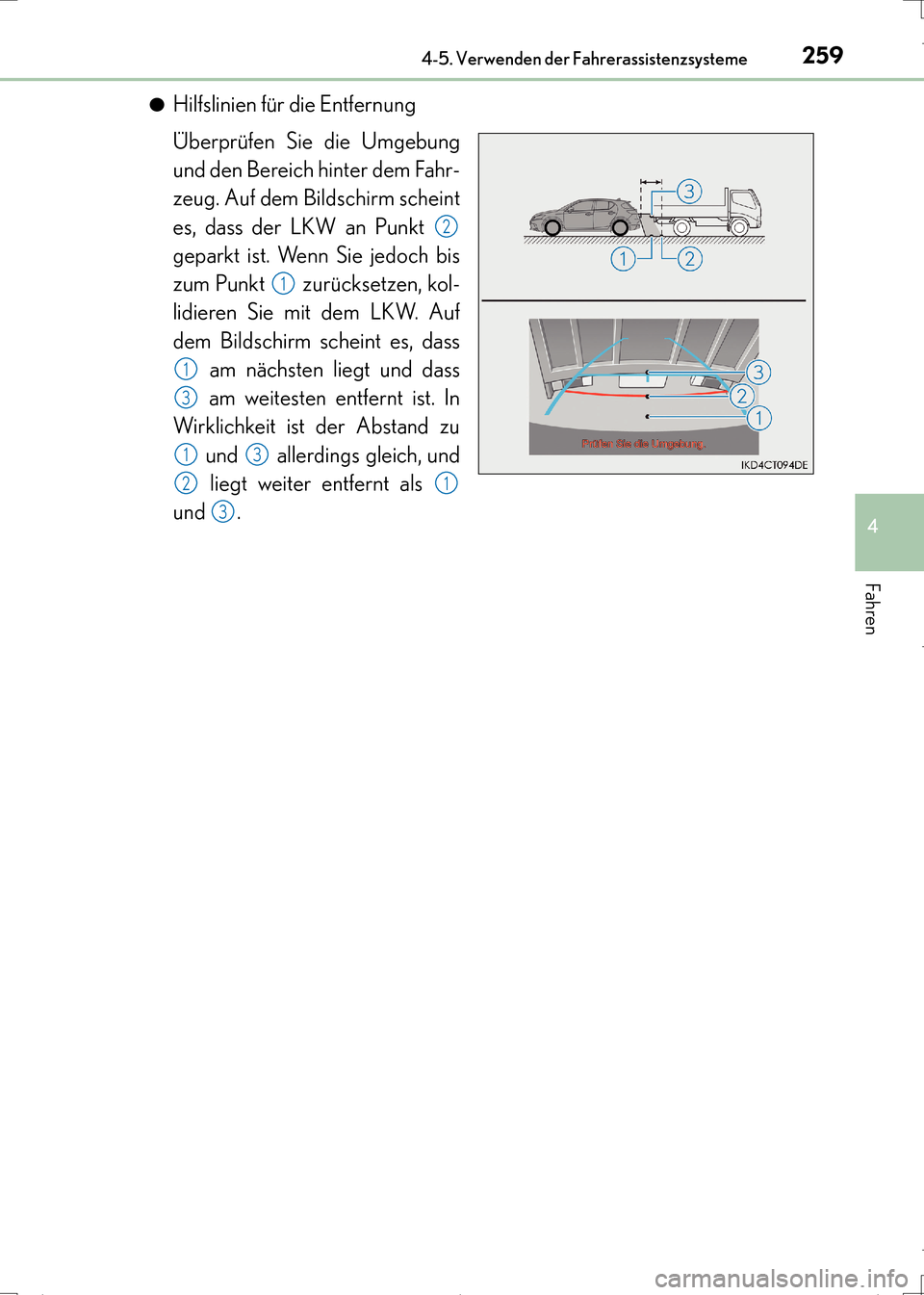

Hilfslinien für die Entfernung
Überprüfen Sie die Umgebung
und den Bereich hinter dem Fahr-
zeug. Auf dem Bildschirm scheint
es, dass der LKW an Punkt
geparkt ist. Wenn Sie jedoch bis
zum Punkt zurücksetzen, kol-
lidieren Sie mit dem LKW. Auf
dem Bildschirm scheint es, dass
am nächsten liegt und dass
am weitesten entfernt ist. In
Wirklichkeit ist der Abstand zu
und allerdings gleich, und
liegt weiter entfernt als
und .
2
1
1
3
13
21
3
CT200h_OM_OM99N09M_(EM).book Page 259 Wednesday, April 13, 20 16 5:09 PM

2604-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM99N09M_(EM)■

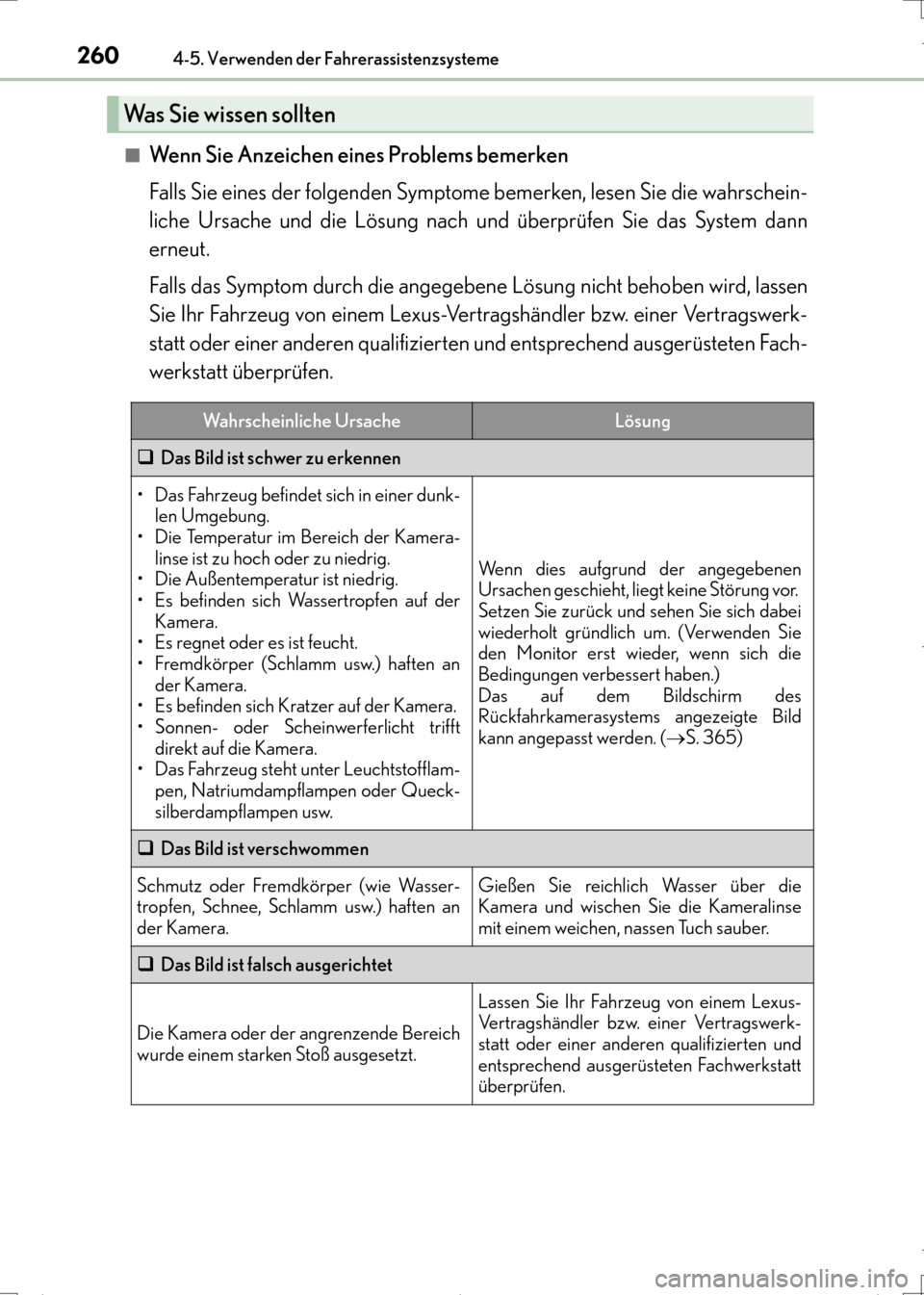

Wenn Sie Anzeichen eines Problems bemerken
Falls Sie eines der folgenden Symptome bemerken, lesen Sie die wahrschein-
liche Ursache und die Lösung nach und überprüfen Sie das System dann
erneut.
Falls das Symptom durch die angegebene Lösung nicht behoben wird, lassen
Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
‰
Das Bild ist schwer zu erkennen
• Das Fahrzeug befindet sich in einer dunk-
len Umgebung.
• Die Temperatur im Bereich der Kamera- linse ist zu hoch oder zu niedrig.
• Die Außentemperatur ist niedrig.
• Es befinden sich Wassertropfen auf der Kamera.
• Es regnet oder es ist feucht.
• Fremdkörper (Schlamm usw.) haften an der Kamera.
• Es befinden sich Kratzer auf der Kamera.
• Sonnen- oder Scheinwerferlicht trifft direkt auf die Kamera.
• Das Fahrzeug steht unter Leuchtstofflam-
pen, Natriumdampflampen oder Queck-
silberdampflampen usw.
Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung vor.
Setzen Sie zurück und sehen Sie sich dabei
wiederholt gründlich um. (Verwenden Sie
den Monitor erst wieder, wenn sich die
Bedingungen verbessert haben.)
Das auf dem Bildschirm des
Rückfahrkamerasystems angezeigte Bild
kann angepasst werden. ( →S. 365)
‰ Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Wasser-
tropfen, Schnee, Schlamm usw.) haften an
der Kamera.Gießen Sie reichlich Wasser über die
Kamera und wischen Sie die Kameralinse
mit einem weichen, nassen Tuch sauber.
‰Das Bild ist falsch ausgerichtet
Die Kamera oder der angrenzende Bereich
wurde einem starken Stoß ausgesetzt.
Lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
CT200h_OM_OM99N09M_(EM).book Page 260 Wednesday, April 13, 20 16 5:09 PM
