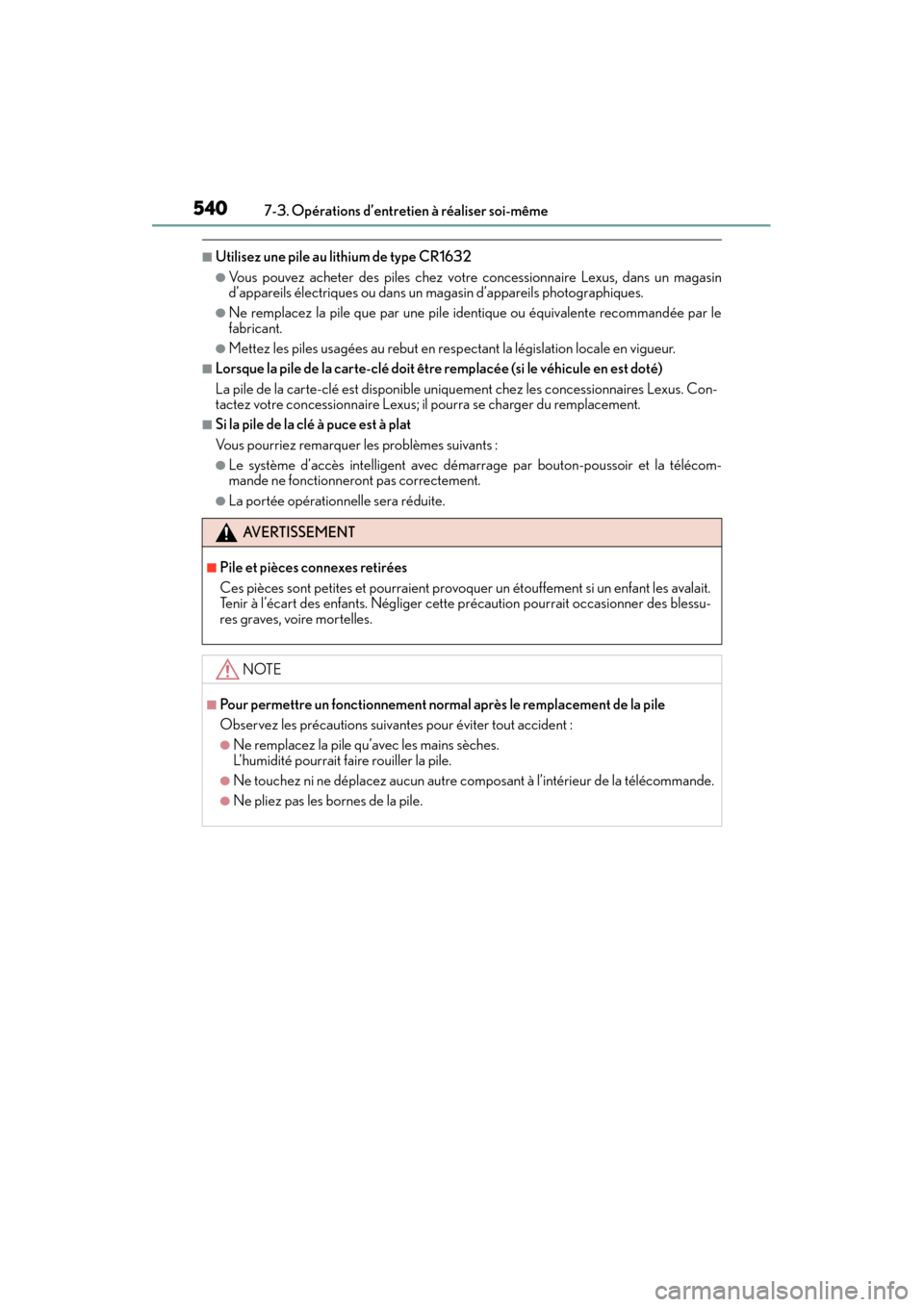

■Utilisez une pile au lithium de type CR1632
●Vous pouvez acheter des piles chez votre
concessionnaire Lexus, dans un magasin
d’appareils électriques ou dans un magasin d’appareils photographiques.
●Ne remplacez la pile que par une pile identique ou équivalente recommandée par le
fabricant.
●Mettez les piles usagées au rebut en resp ectant la législation locale en vigueur.
■Lorsque la pile de la carte-clé doit être remplacée (si le véhicule en est doté)
La pile de la carte-clé est disponible uniquement chez les concessionnaires Lexus. Con-
tactez votre concessionnaire Lexus; il pourra se charger du remplacement.
■Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants :
●Le système d’accès intelligent avec démarr age par bouton-poussoir et la télécom-
mande ne fonctionneront pas correctement.
●La portée opérationnelle sera réduite.
AVERTISSEMENT
■Pile et pièces connexes retirées
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant les avalait.
Tenir à l’écart des enfants. Négliger cette précaution pourrait occasionner des blessu-
res graves, voire mortelles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la pile
Observez les précautions suivantes pour éviter tout accident :
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
●Ne touchez ni ne déplacez aucun autre composant à l’intérieur de la télécommande.
●Ne pliez pas les bornes de la pile.

541
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

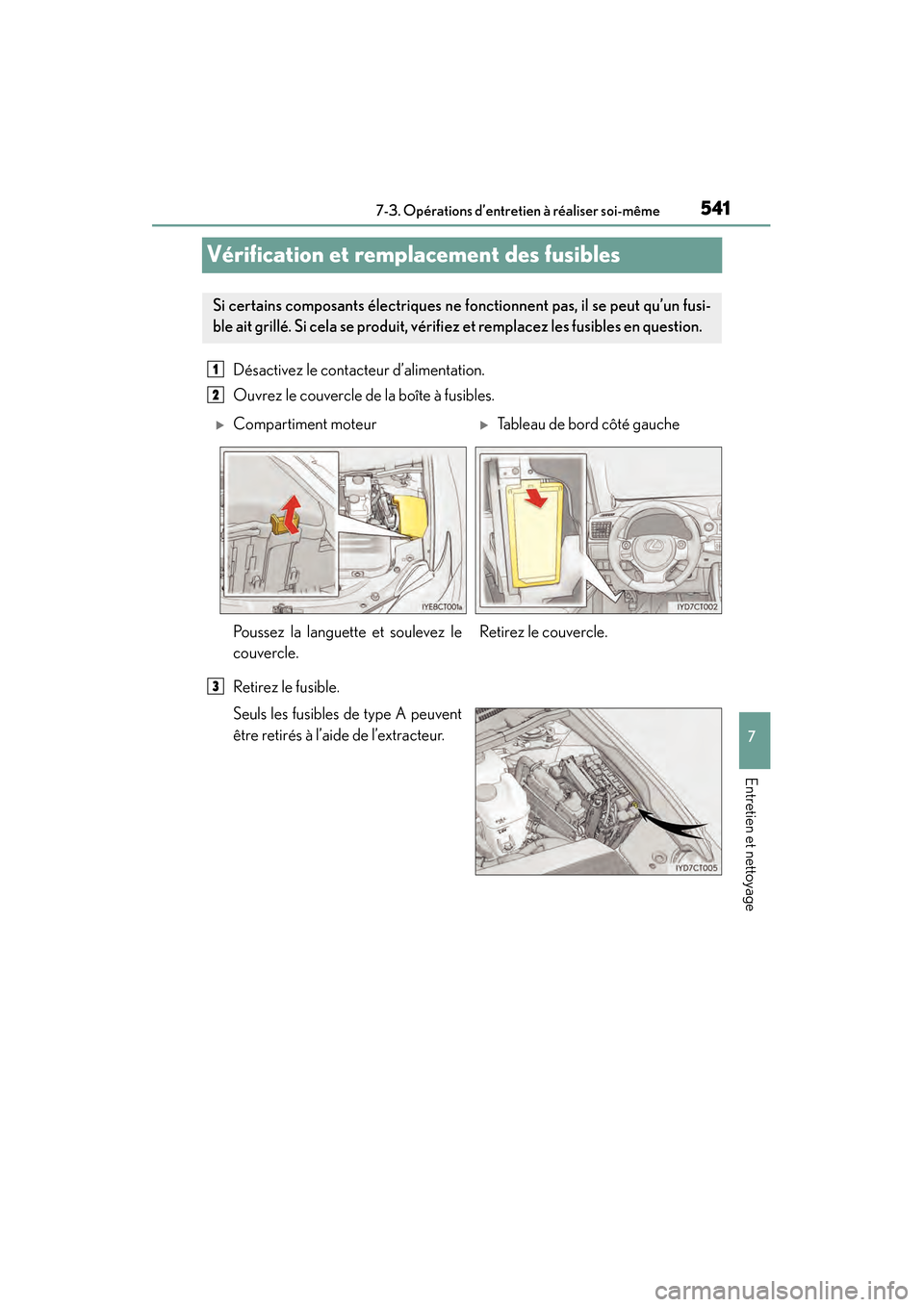

Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles.
Retirez le fusible.
Seuls les fusibles de type A peuvent
être retirés à l’aide de l’extracteur.
Si certains composants électriques ne fo
nctionnent pas, il se peut qu’un fusi-
ble ait grillé. Si cela se produit, vérifi ez et remplacez les fusibles en question.
1
2
XCompartiment moteurXTableau de bord côté gauche
Poussez la languette et soulevez le
couvercle. Retirez le couvercle.
3

542
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même

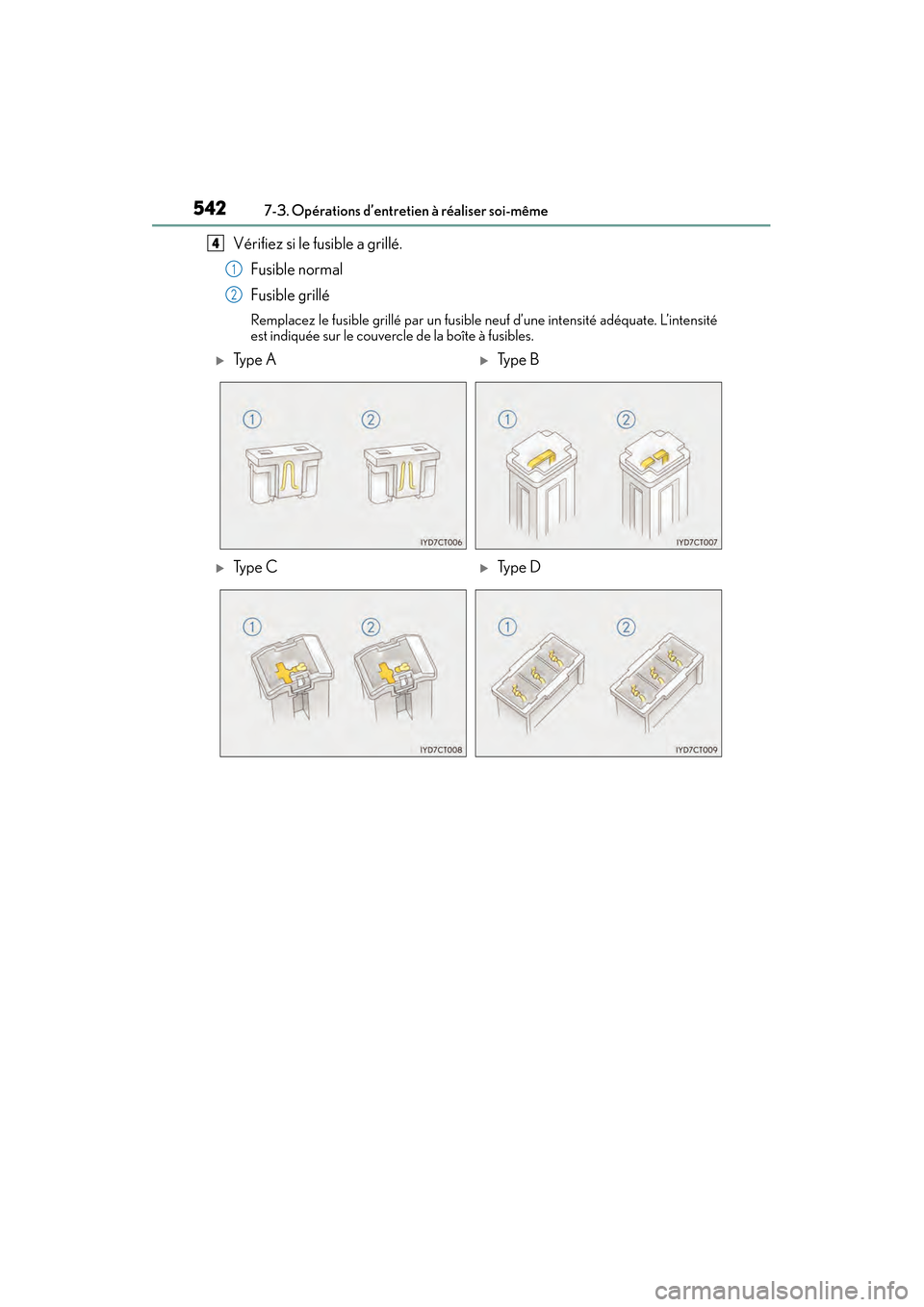

Vérifiez si le fusible a grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’une intensité adéquate. L’intensité
est indiquée sur le couvercle de la boîte à fusibles.
4
1
2
XTy p e AXTy p e B
XTy p e CXTy p e D

CT200h_OM_OM76215D_(D)
5437-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

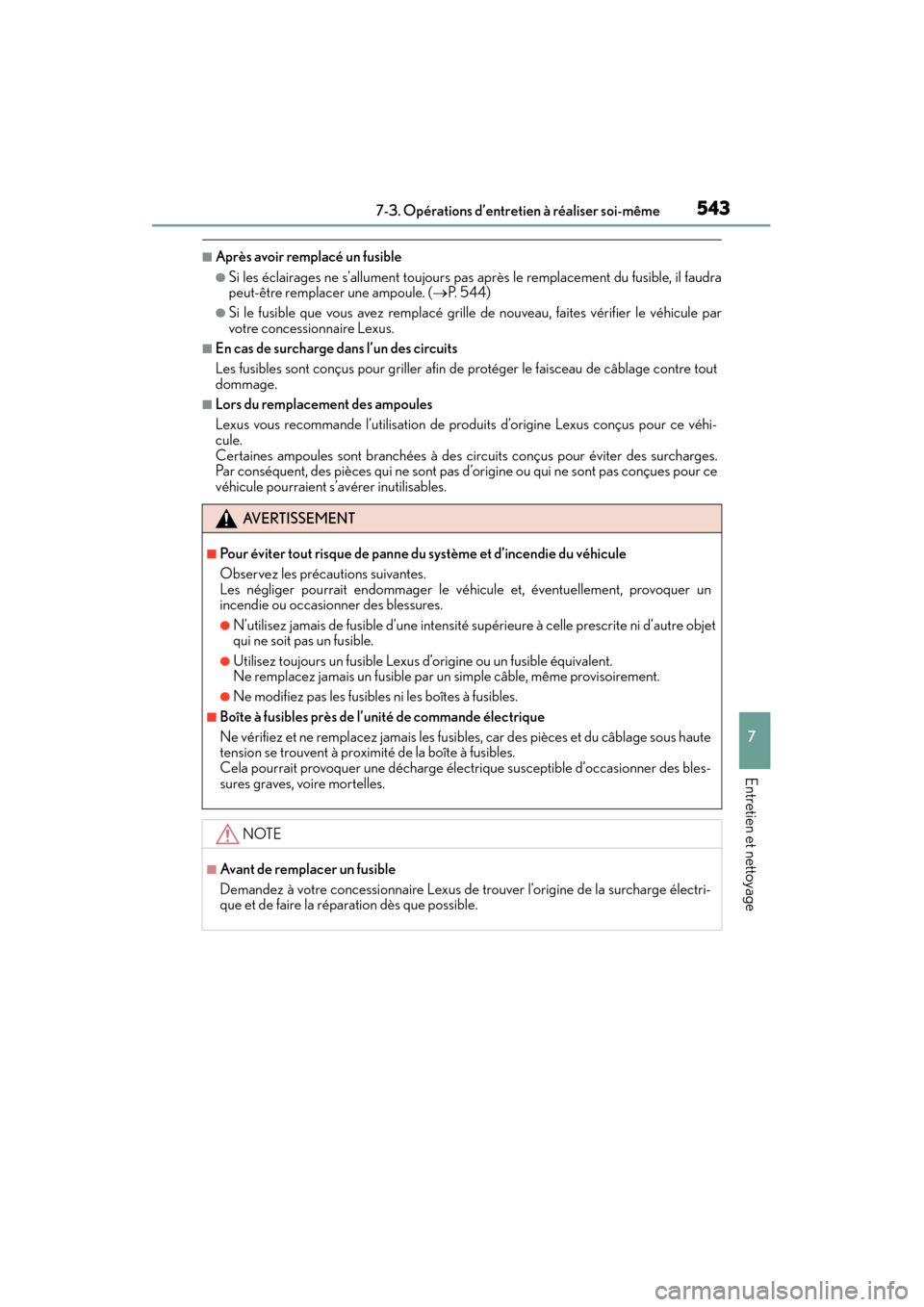

■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusible, il faudra
peut-être remplacer une ampoule. ( →P. 544)
●Si le fusible que vous avez remplacé grille de nouveau, faites vérifier le véhicule par
votre concessionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre tout
dommage.
■Lors du remplacement des ampoules
Lexus vous recommande l’utilisation de produits d’origine Lexus conçus pour ce véhi-
cule.
Certaines ampoules sont branchées à des circ uits conçus pour éviter des surcharges.
Par conséquent, des pièces qui ne sont pas d’ origine ou qui ne sont pas conçues pour ce
véhicule pourraient s’avérer inutilisables.
AVERTISSEMENT
■Pour éviter tout risque de panne du système et d’incendie du véhicule
Observez les précautions suivantes.
Les négliger pourrait endommager le vé hicule et, éventuellement, provoquer un
incendie ou occasionner des blessures.
●N’utilisez jamais de fusible d’une intensité su périeure à celle prescrite ni d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible par un simple câble, même provisoirement.
●Ne modifiez pas les fusibles ni les boîtes à fusibles.
■Boîte à fusibles près de l’unité de commande électrique
Ne vérifiez et ne remplacez jamais les fusibles, car des pièces et du câblage sous haute
tension se trouvent à proximité de la boîte à fusibles.
Cela pourrait provoquer une décharge électrique susceptible d’occasionner des bles-
sures graves, voire mortelles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge électri-
que et de faire la réparation dès que possible.

544
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même

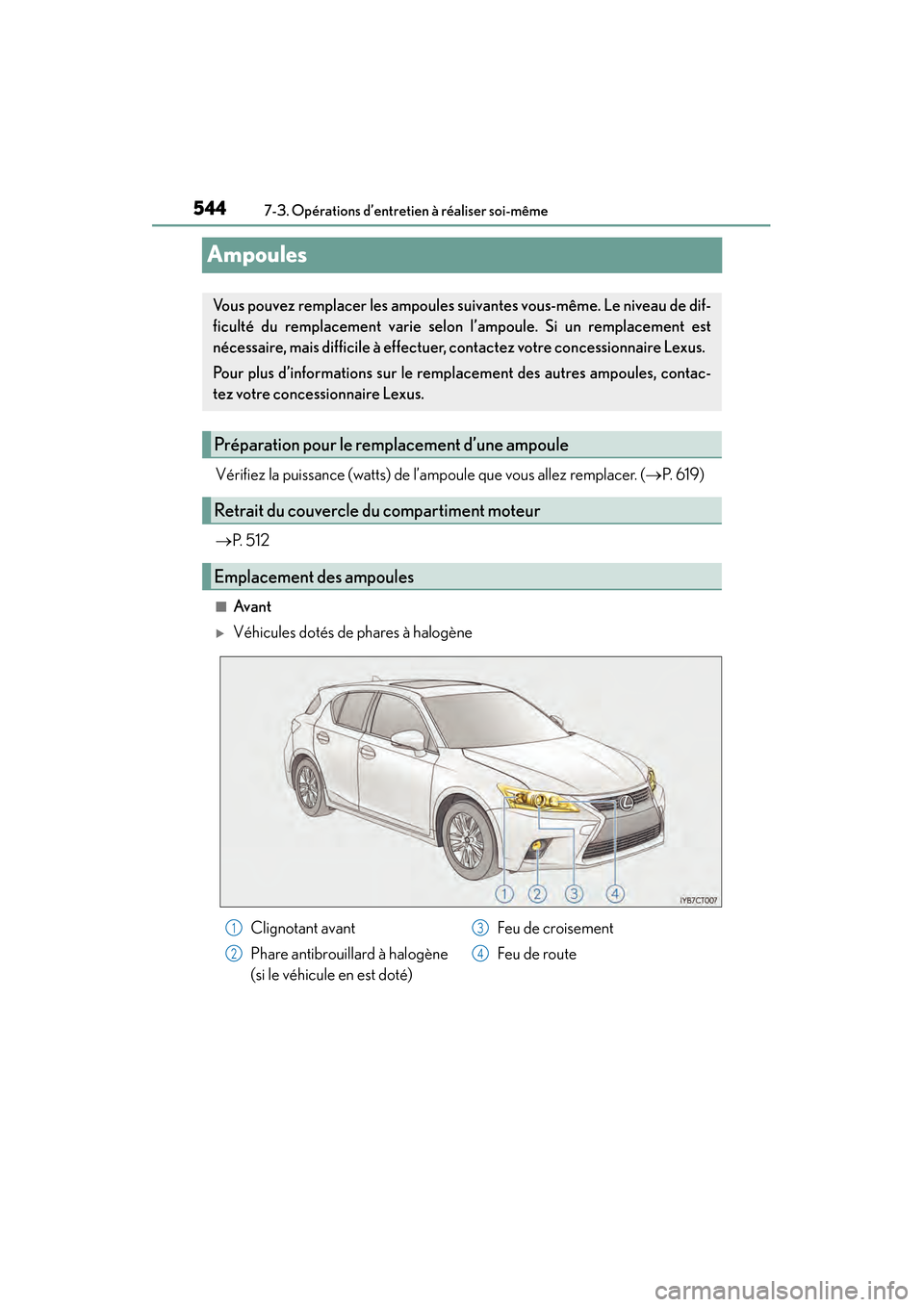

Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer. (
→P. 6 1 9 )
→ P. 5 1 2
■Av a n t
XVéhicules dotés de phares à halogène
Vous pouvez remplacer les ampoules su ivantes vous-même. Le niveau de dif-
ficulté du remplacement varie selon l’ampoule. Si un remplacement est
nécessaire, mais difficile à effectuer, contactez votre concessionnaire Lexus.
Pour plus d’informations sur le remp lacement des autres ampoules, contac-
tez votre concessionnaire Lexus.
Préparation pour le remplacement d’une ampoule
Retrait du couvercle du compartiment moteur
Emplacement des ampoules
Clignotant avant
Phare antibrouillard à halogène
(si le véhicule en est doté) Feu de croisement
Feu de route1
2
3
4

CT200h_OM_OM76215D_(D)
5457-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
XVéhicules dotés de phares à DELFeu de route
Clignotant avant
■ArrièreFeu de recul
Clignotant arrière
1
2
1
2

546
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même
■Feux de croisement (phares à halogène)
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce. Pour la
fixer, tournez-la dans le sens des
aiguilles d’une montre.
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
croisement une fois, puis vérifiez
visuellement qu’aucune lumière ne
filtre de l’assemblage.
Remplacement des ampoules
1
2
3
4

CT200h_OM_OM76215D_(D)
5477-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Feux de route (phares à halogène)Pour le côté droit uniquement :
Déplacez le dispositif d’ouver-
ture du réservoir de liquide de
lave-glace.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce. Pour la
fixer, tournez-la dans le sens des
aiguilles d’une montre.
1
2
3
4

548
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
route une fois, puis vérifiez visuelle-
ment qu’aucune lumière ne filtre de
l’assemblage.
Pour le côté droit uniquement : Réinstallez le dispositif d’ouverture du
réservoir de liquide de lave-glace.
■Feux de route (phares à DEL)
Tournez le couvercle dans le sens
contraire à celui des aiguilles
d’une montre, puis retirez-le.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Débranchez le connecteur tout
en tirant le dispositif de déver-
rouillage.
5
6
1
2
3

CT200h_OM_OM76215D_(D)
5497-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Remplacez l’ampoule et installez
la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
route une fois, puis vérifiez visuelle-
ment qu’aucune lumière ne filtre de
l’assemblage.
Lorsque vous installez le couvercle, effectuez l’étape dans l’ordre
inverse.
■Phare antibrouillard à halogène (si le véhicule en est doté)Retirez 2 vis, un boulon et une
attache, puis tirez la doublure
d’aile vers le bas.
Tirez la doublure d’aile lentement
vers le bas, en prenant soin de ne pas
déloger des composants inamovi-
bles.
4
5
61
