Lexus GS F 2016 Betriebsanleitung (in German)

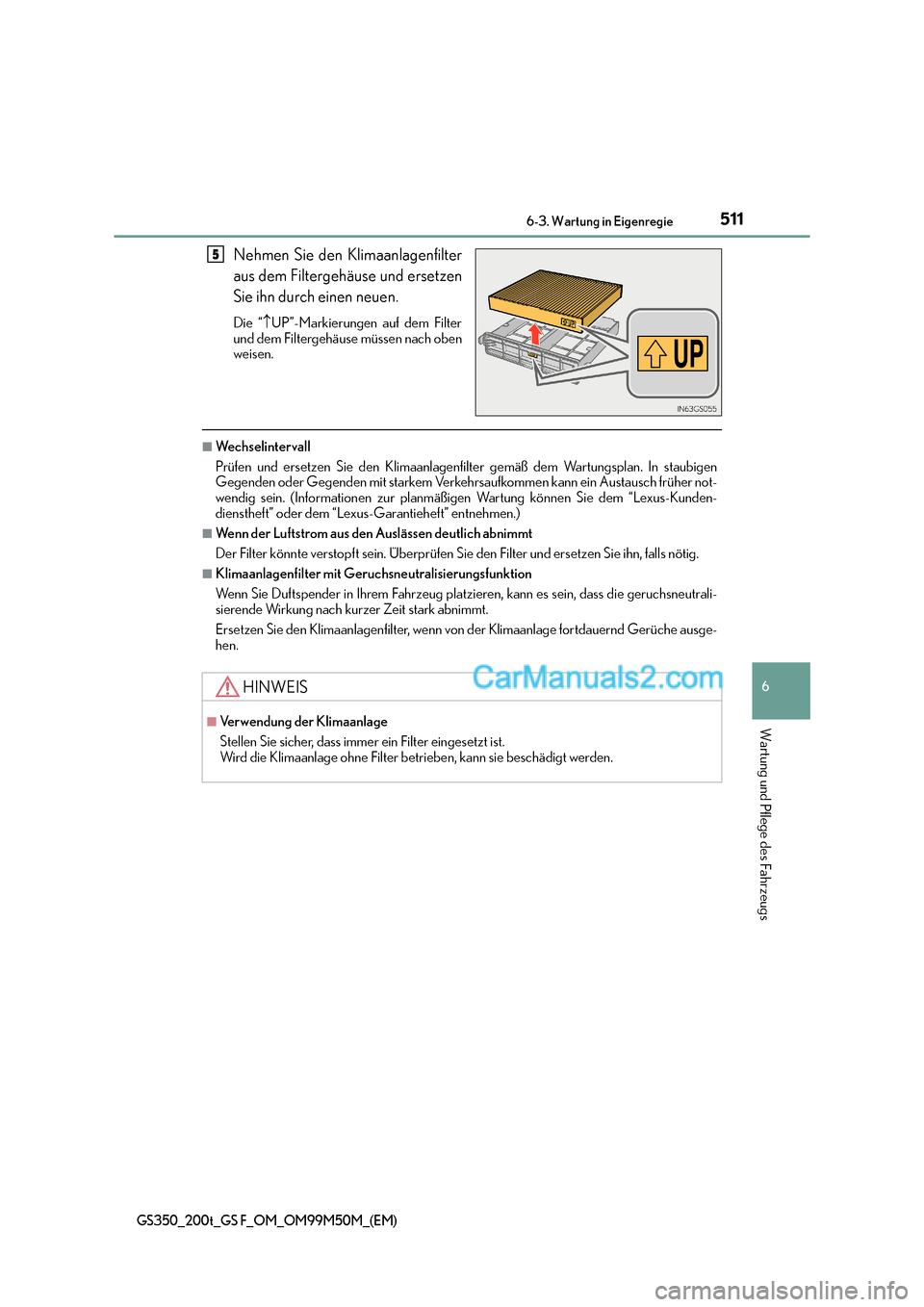

511 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und ersetzen
Sie ihn durch einen neuen.
Die “↑UP”-Markierungen auf dem Filter
und dem Filtergehäuse müssen nach oben
weisen.
■Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen
Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch früher not-
wendig sein. (Informationen zur planmäßigen Wartung können Sie dem “Lexus-Kunden-
dienstheft” oder dem “Lexus-Garantieheft” entnehmen.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls nötig.
■Klimaanlagenfilter mit Geruchsneutralisierungsfunktion
Wenn Sie Duftspender in Ihrem Fahrzeug platzieren, kann es sein, dass die geruchsneutrali-
sierende Wirkung nach kurzer Zeit stark abnimmt.
Ersetzen Sie den Klimaanlagenfilter, wenn von der Klimaanlage fortdauernd Gerüche ausge-
hen.
5
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.

5126-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)

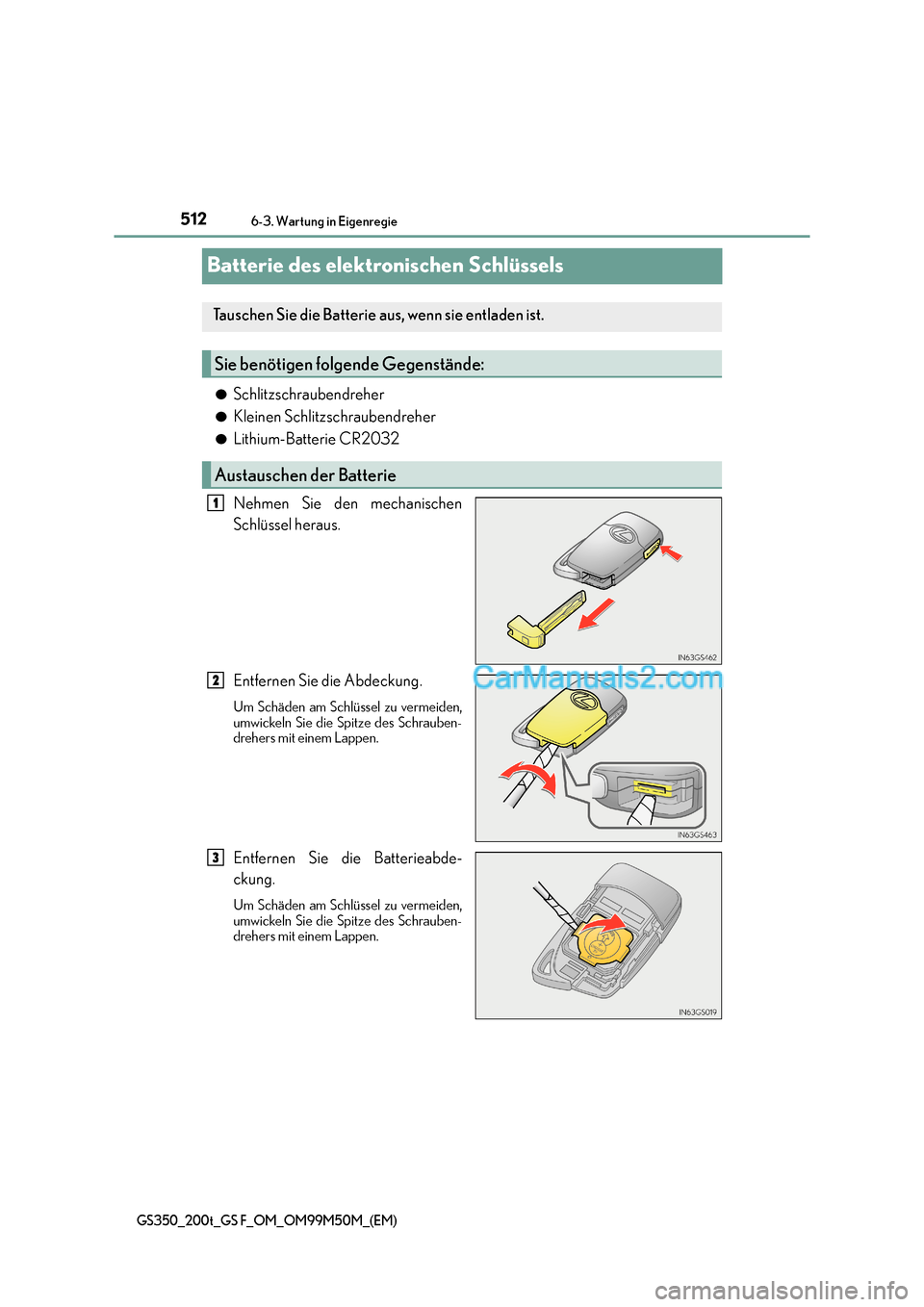

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Kleinen Schlitzschraubendreher
●Lithium-Batterie CR2032
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Entfernen Sie die Batterieabde-
ckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Tauschen Sie die Batterie aus, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2
3

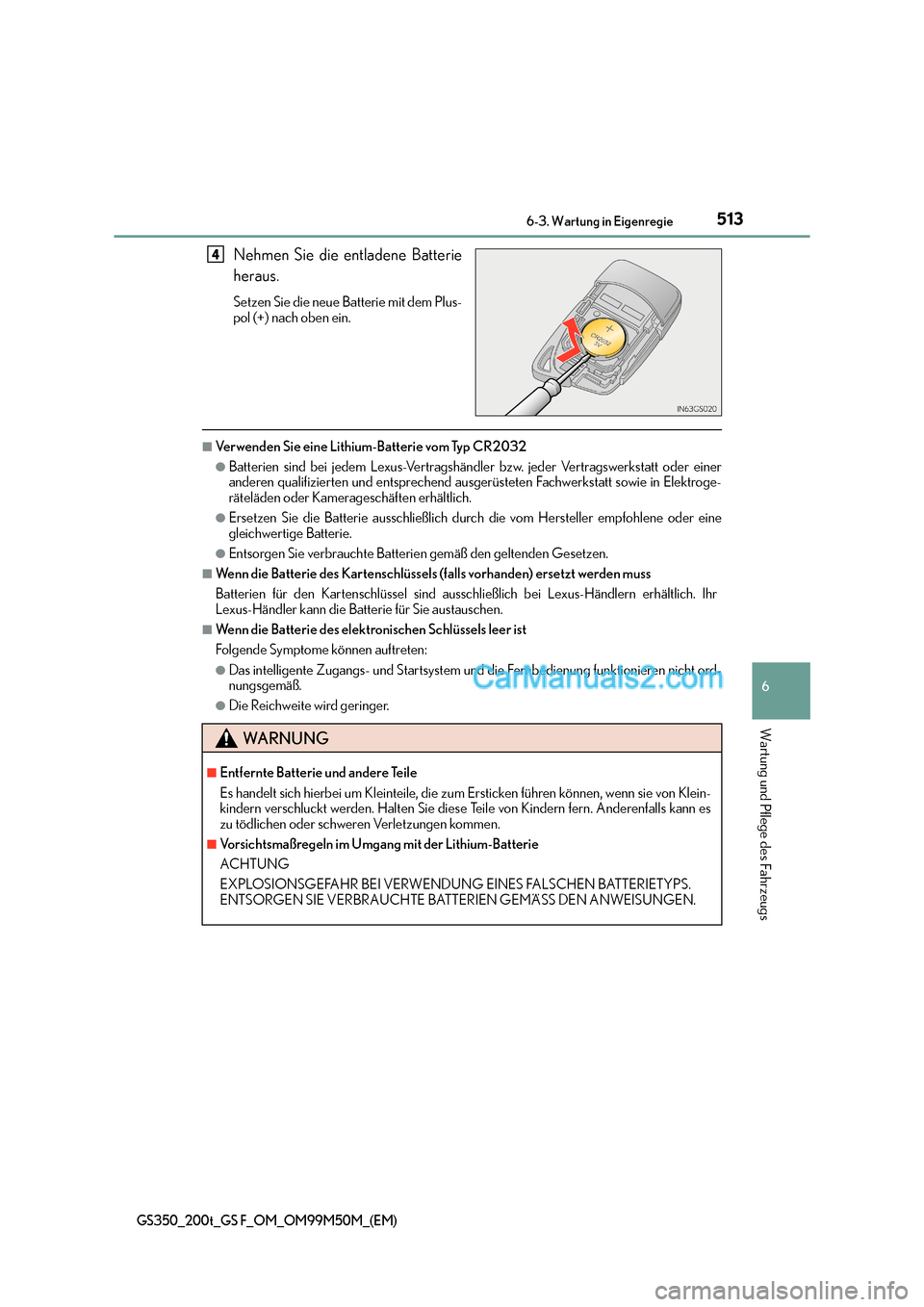

513 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Nehmen Sie die entladene Batterie
heraus.
Setzen Sie die neue Batterie mit dem Plus-
pol (+) nach oben ein.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in Elektroge-
räteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder eine
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss
Batterien für den Kartenschlüssel sind ausschließlich bei Lexus-Händlern erhältlich. Ihr
Lexus-Händler kann die Batterie für Sie austauschen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren nicht ord-
nungsgemäß.
●Die Reichweite wird geringer.
4
WA R N U N G
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zu m Ersticken führen können, wenn sie von Klein-
kindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderenfalls kann es
zu tödlichen oder schweren Verletzungen kommen.
■Vorsichtsmaßregeln im Umgang mit der Lithium-Batterie
ACH TU NG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE VERBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN.

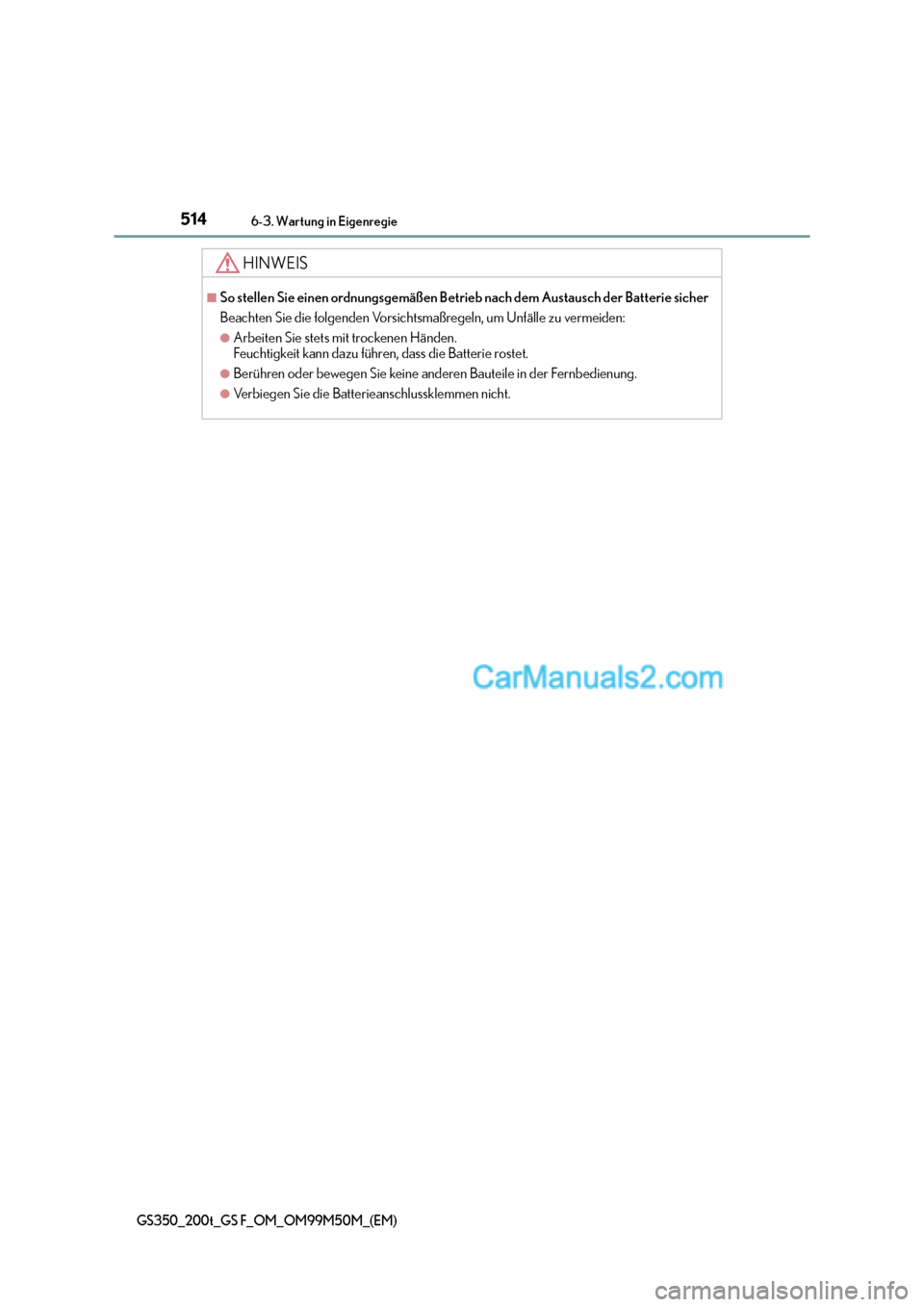

5146-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieanschlussklemmen nicht.

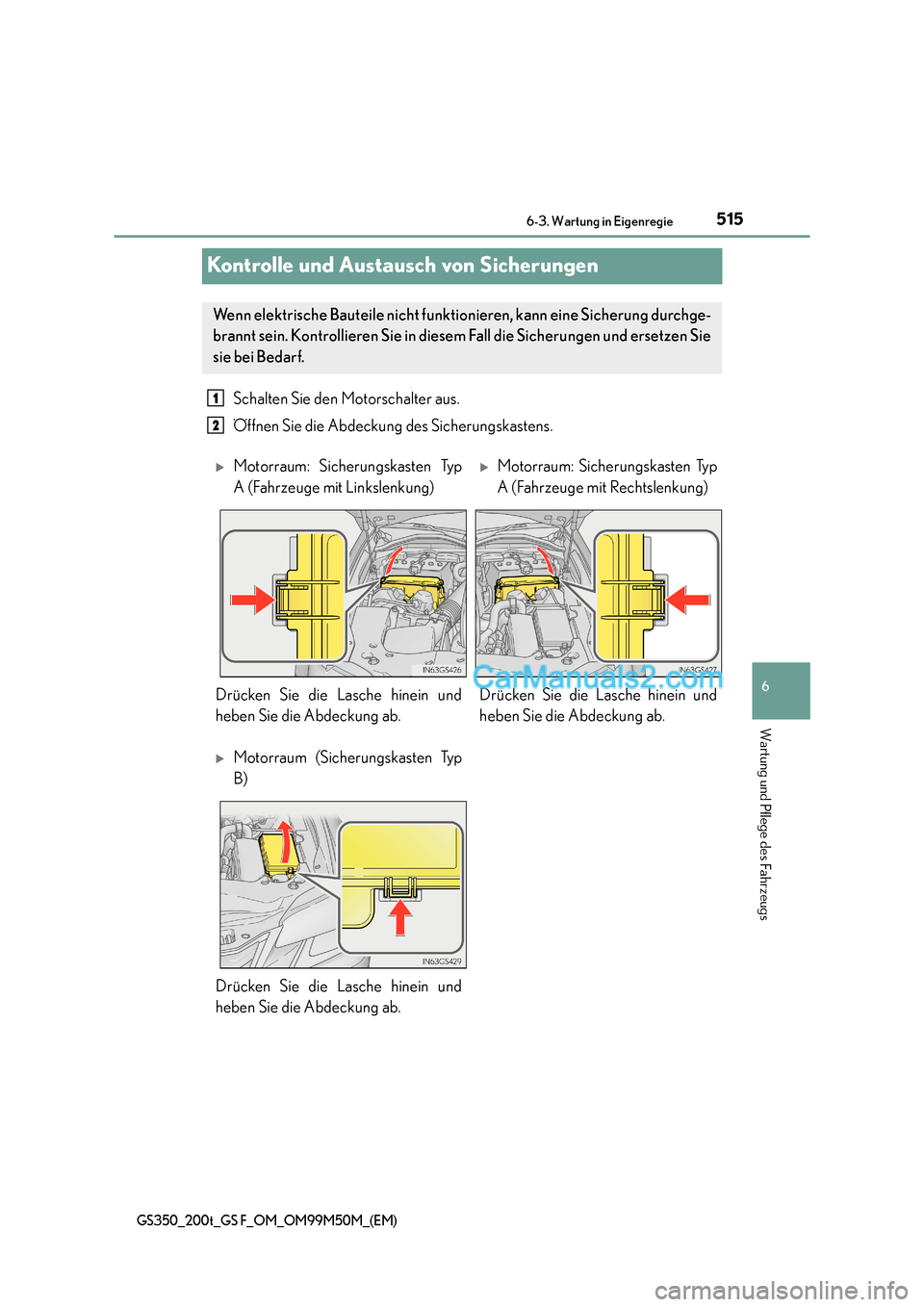

515
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Kontrolle und Austausch von Sicherungen
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Wenn elektrische Bauteile nicht funktion
ieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
XMotorraum: Sicherungskasten Typ
A (Fahrzeuge mit Linkslenkung)XMotorraum: Sicherungskasten Typ
A (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab. Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
XMotorraum (Sicherungskasten Typ
B)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
1
2

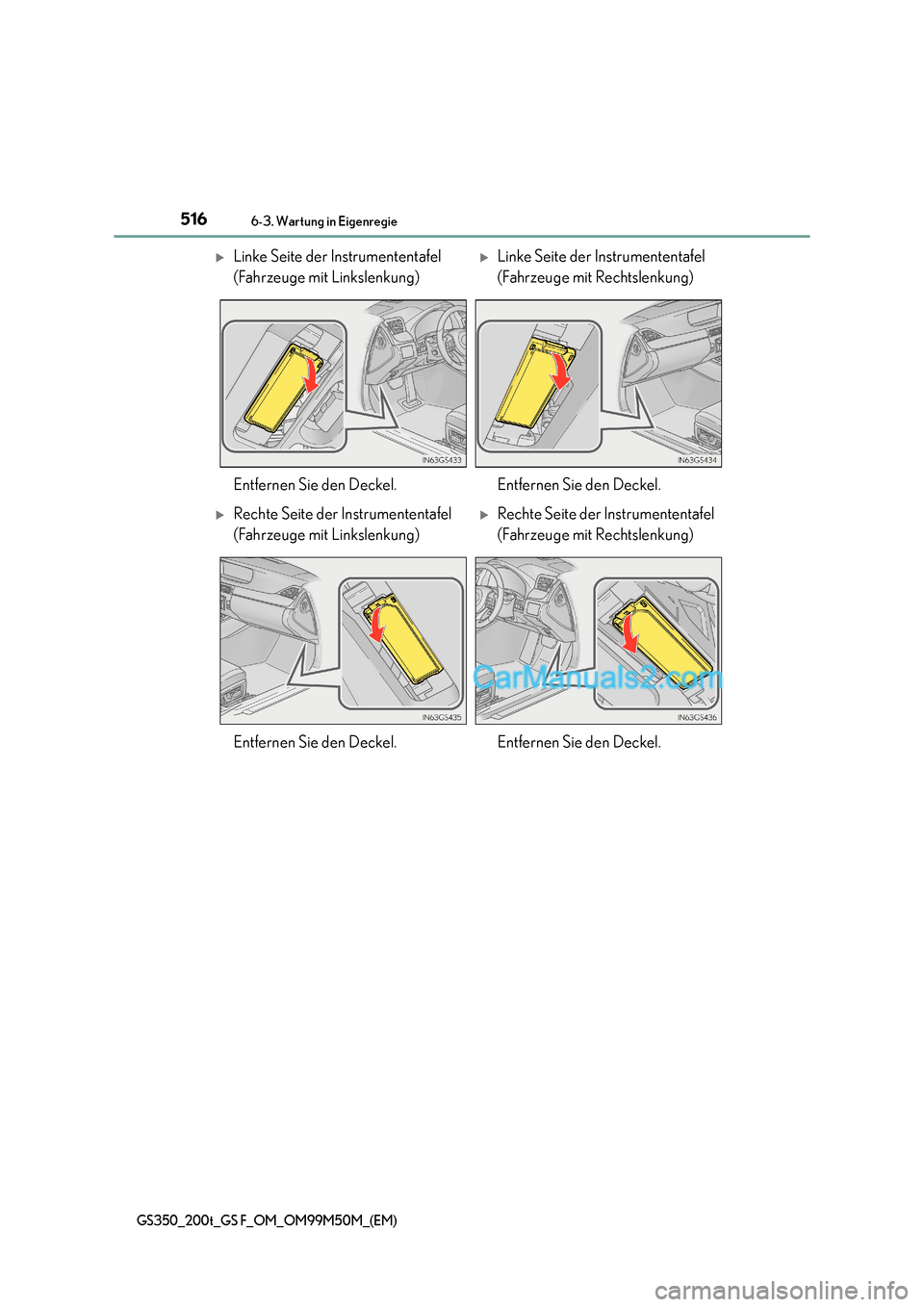

5166-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
XLinke Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)XLinke Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.
XRechte Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)XRechte Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.

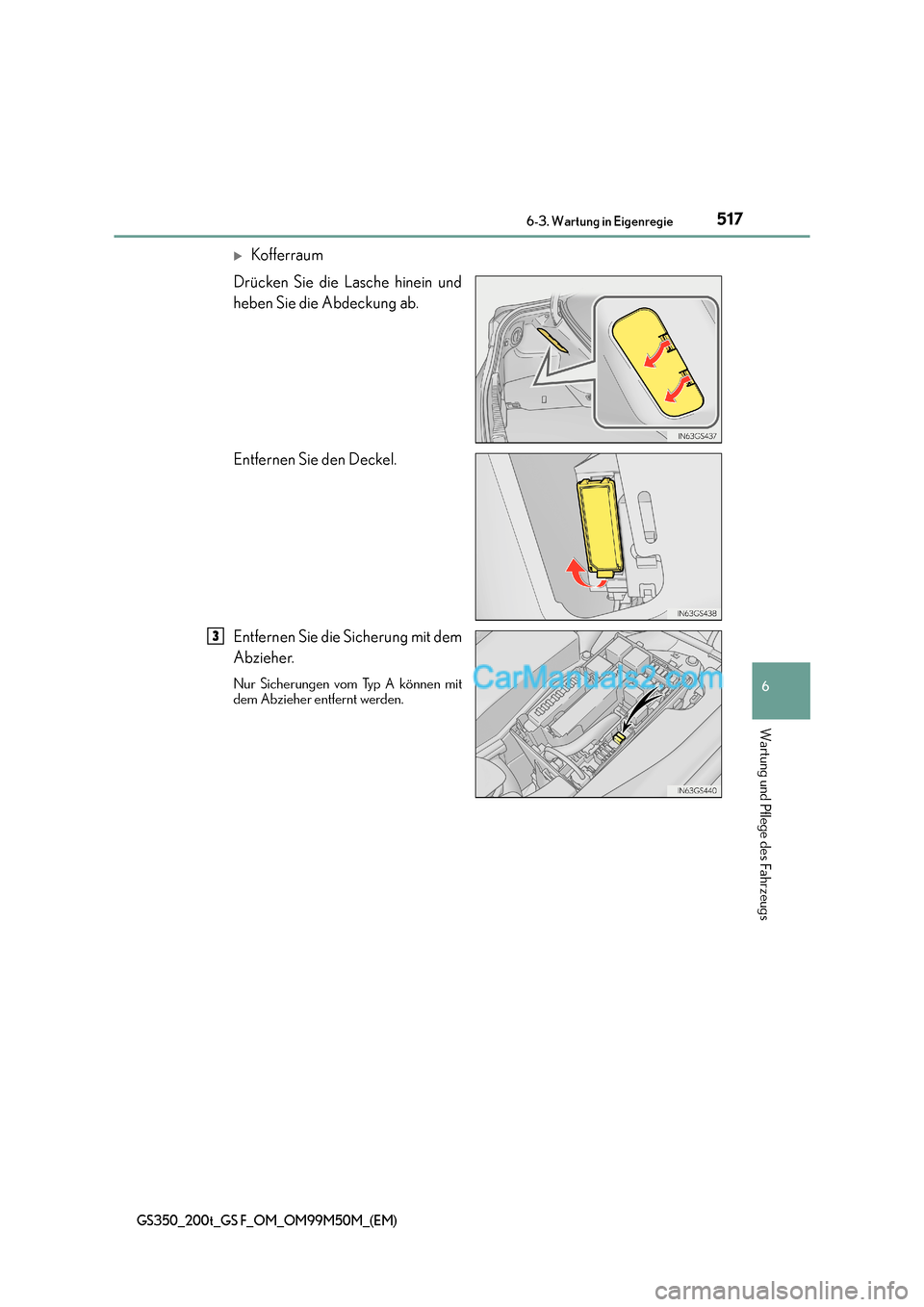

517 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
XKof ferraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit dem
Abzieher.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
3

5186-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)

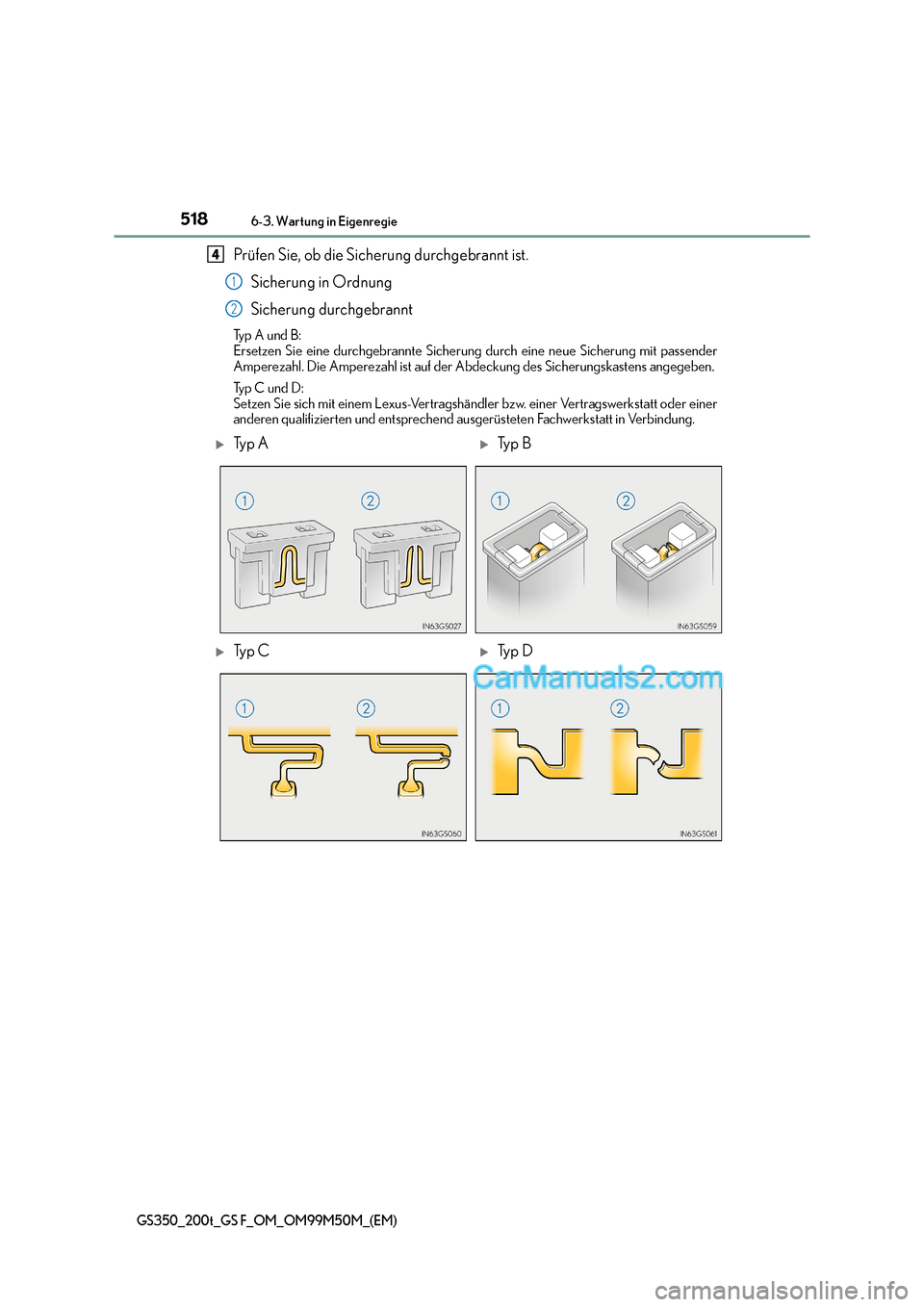

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D:
Setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend au sgerüsteten Fachwerkstatt in Verbindung.
4
1
2
XTy p AXTy p B
XTy p CXTy p D

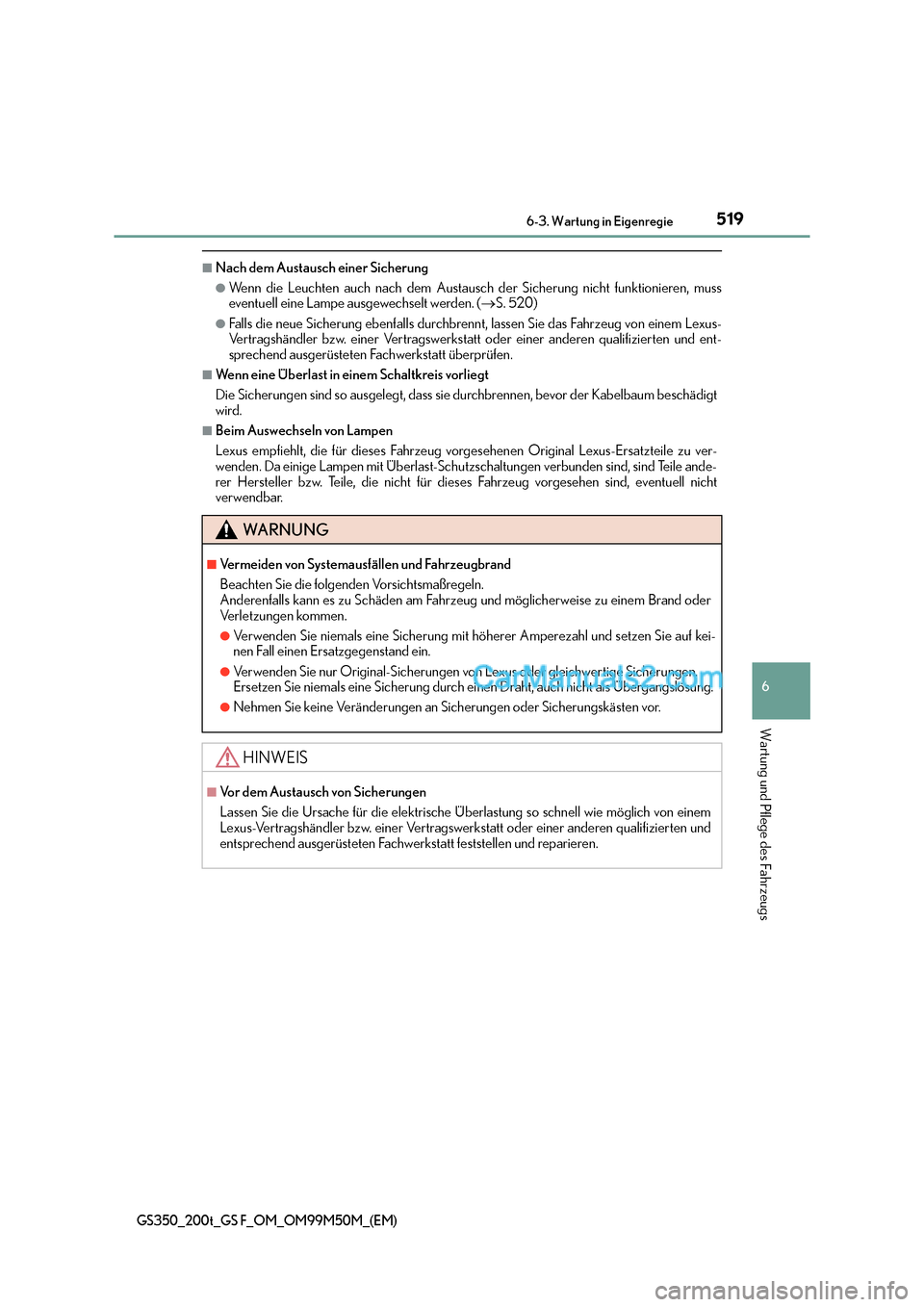

519 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss
eventuell eine Lampe ausgewechselt werden. ( →S. 520)
●Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Lampen
Lexus empfiehlt, die für dieses Fahrzeug vorgesehenen Original Lexus-Ersatzteile zu ver-
wenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile ande-
rer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
WA R N U N G
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit hö herer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.

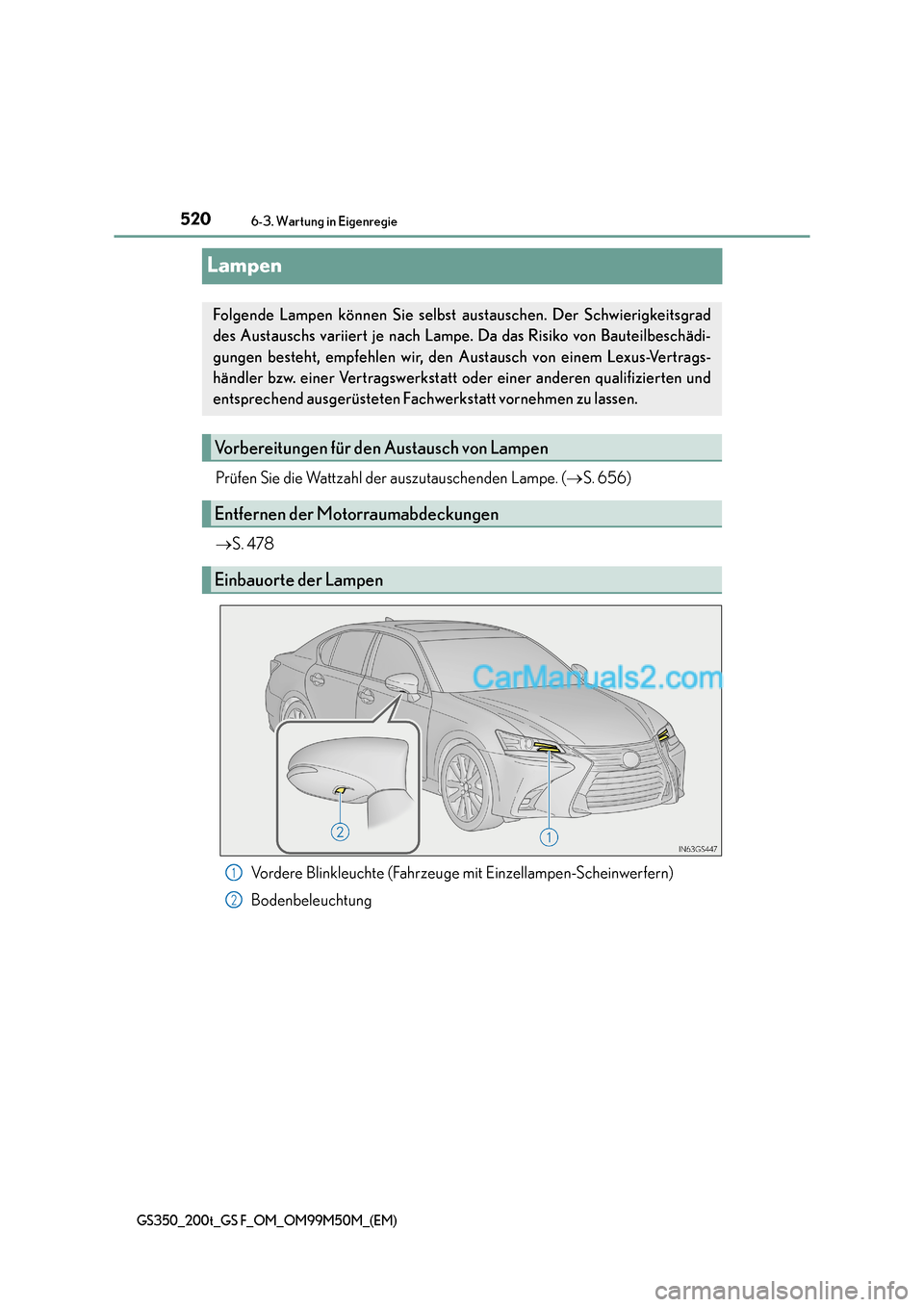

5206-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (→S. 656)
→ S. 478
Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Bodenbeleuchtung
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeitsgrad
des Austauschs variiert je nach Lampe. Da das Risiko von Bauteilbeschädi-
gungen besteht, empfehlen wir, den Austausch von einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Entfernen der Motorraumabdeckungen
Einbauorte der Lampen
1
2
