Lexus GS F 2016 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2016, Model line: GS F, Model: Lexus GS F 2016Pages: 704, PDF-Größe: 177.24 MB

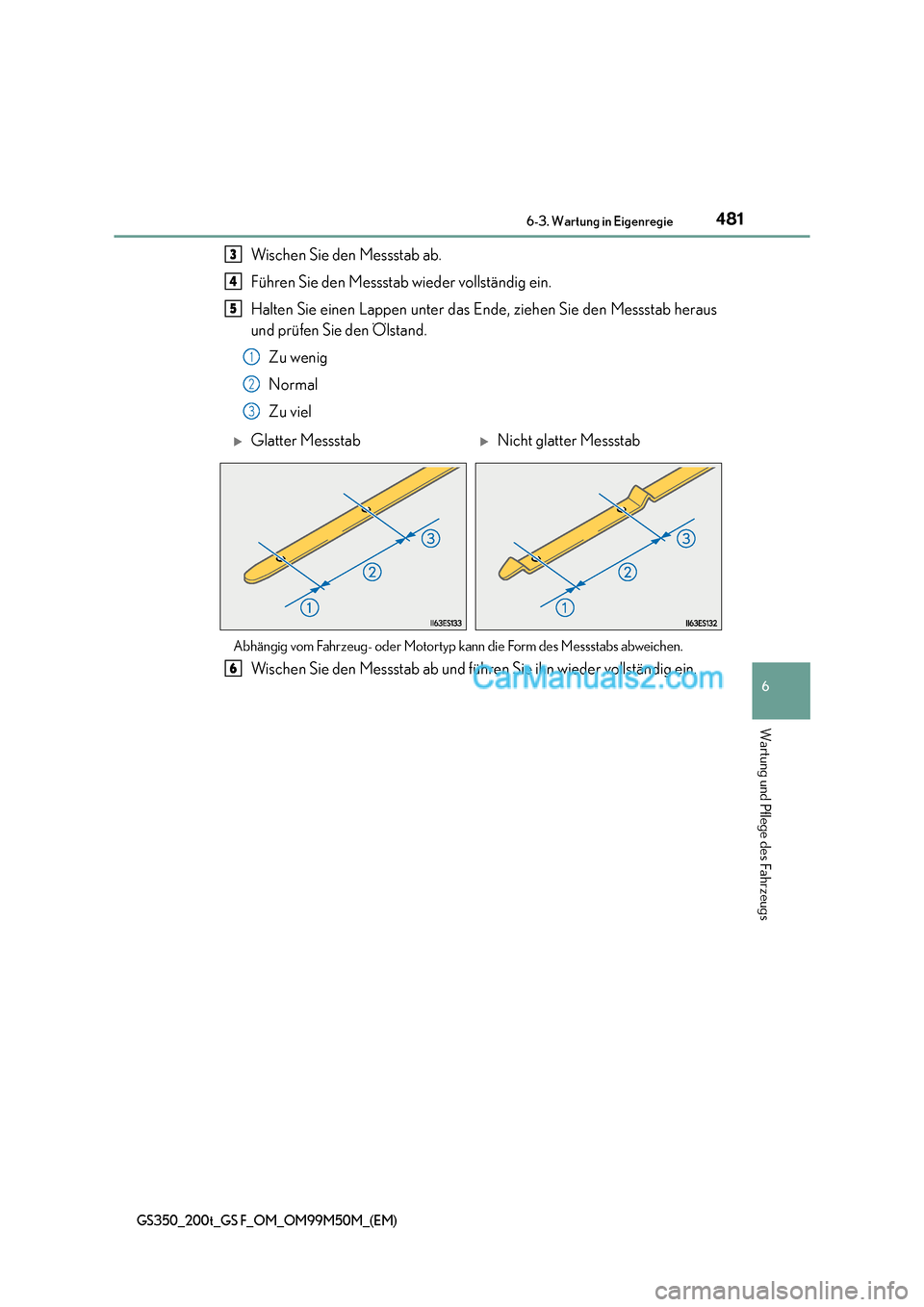

Page 481 of 704

481 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Wischen Sie den Messstab ab.
Führen Sie den Messstab wieder vollständig ein.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab heraus
und prüfen Sie den Ölstand.Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs abweichen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
3
4
5
1
2
3
XGlatter Messstab XNicht glatter Messstab
6

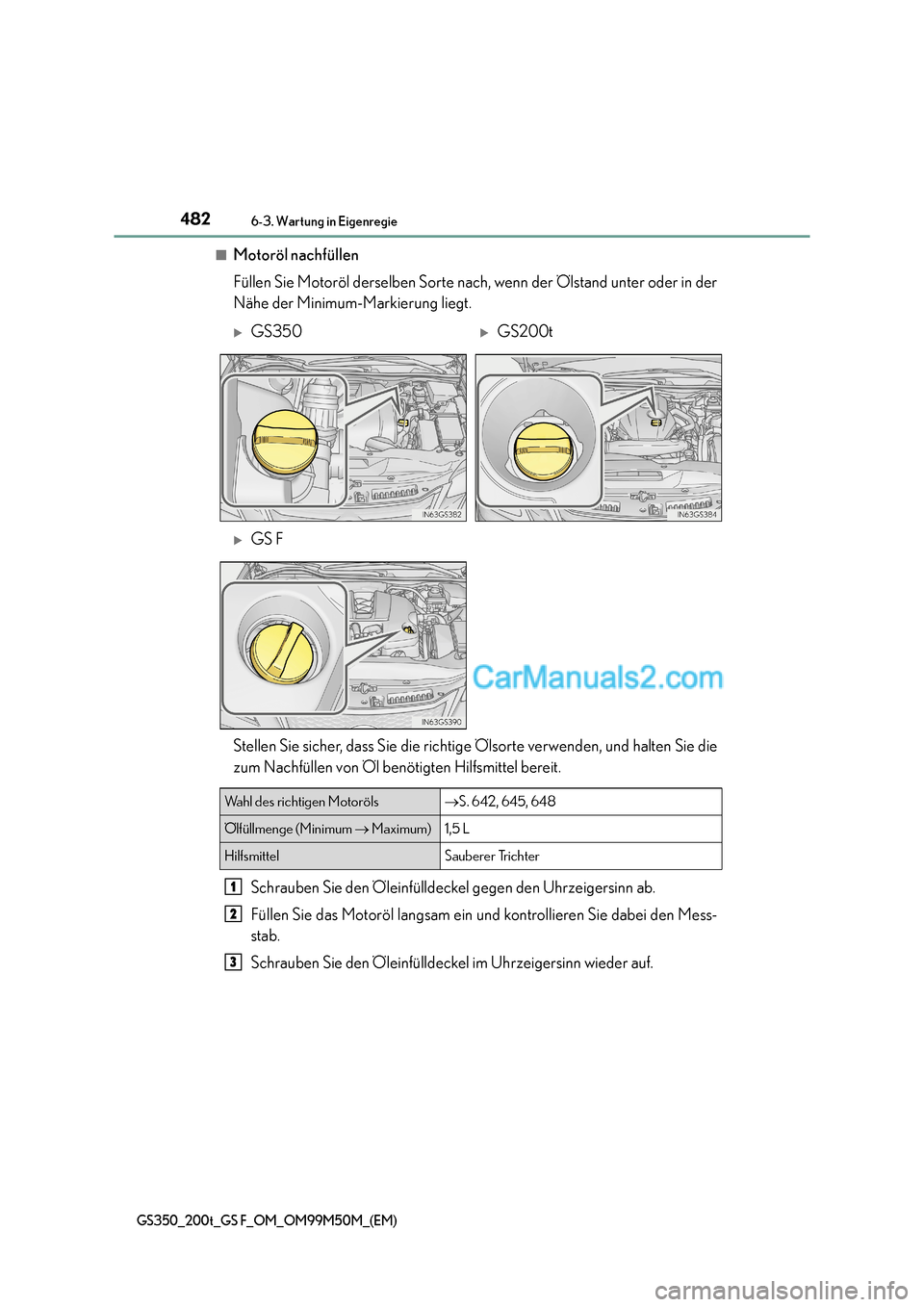

Page 482 of 704

4826-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte nach, wenn der Ölstand unter oder in der
Nähe der Minimum-Markierung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie die
zum Nachfüllen von Öl benötigten Hilfsmittel bereit.Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den Mess-
stab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
XGS350 XGS200t
XGS F
Wahl des richtigen Motoröls →S. 642, 645, 648
Ölfüllmenge (Minimum → Maximum) 1,5 L
Hilfsmittel Sauberer Trichter
1
2
3

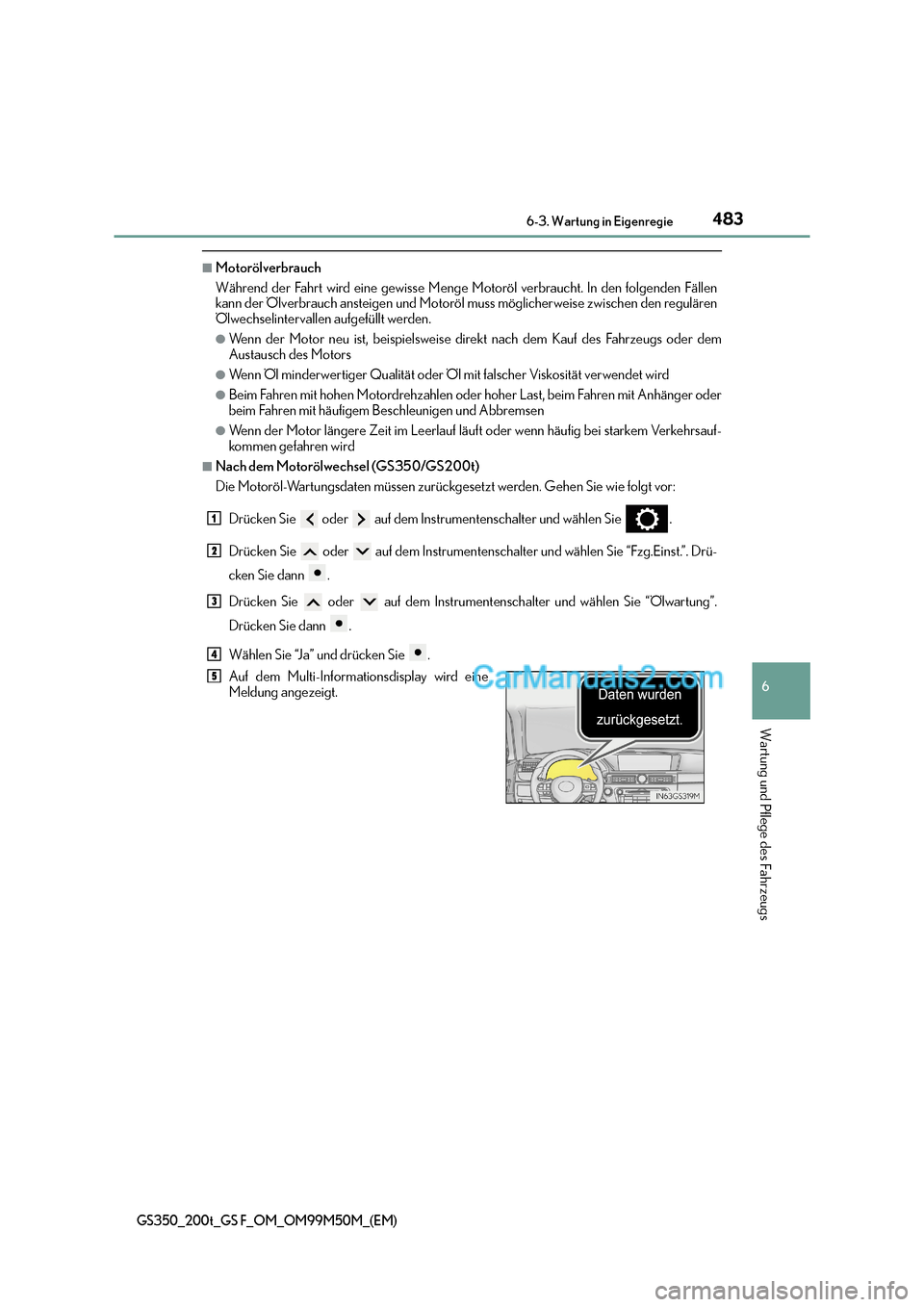

Page 483 of 704

483 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden Fällen
kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen den regulären
Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder dem
Austausch des Motors
●Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
●Beim Fahren mit hohen Motordrehzahlen oder hoher Last, beim Fahren mit Anhänger oder
beim Fahren mit häufigem Beschleunigen und Abbremsen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Verkehrsauf-
kommen gefahren wird
■Nach dem Motorölwechsel (GS350/GS200t)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:Drücken Sie oder auf dem Instrumentenschalter und wählen Sie .
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie “Fzg.Einst.”. Drü-
cken Sie dann .
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie “Ölwartung”.
Drücken Sie dann .
Wählen Sie “Ja” und drücken Sie .
Auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
1
2
3
4
5
Page 484 of 704

4846-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
WA R N U N G
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Hautkrebs
führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit und wieder-
holt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Wasser und Seife von
der Haut.
●Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß. Ent-
sorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die Kanalisa-
tion oder das Erdreich.
Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei einem Lexus-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt sowie bei Tankstellen oder Autozubehörgeschäften.
●Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
●Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
●Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
●Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.

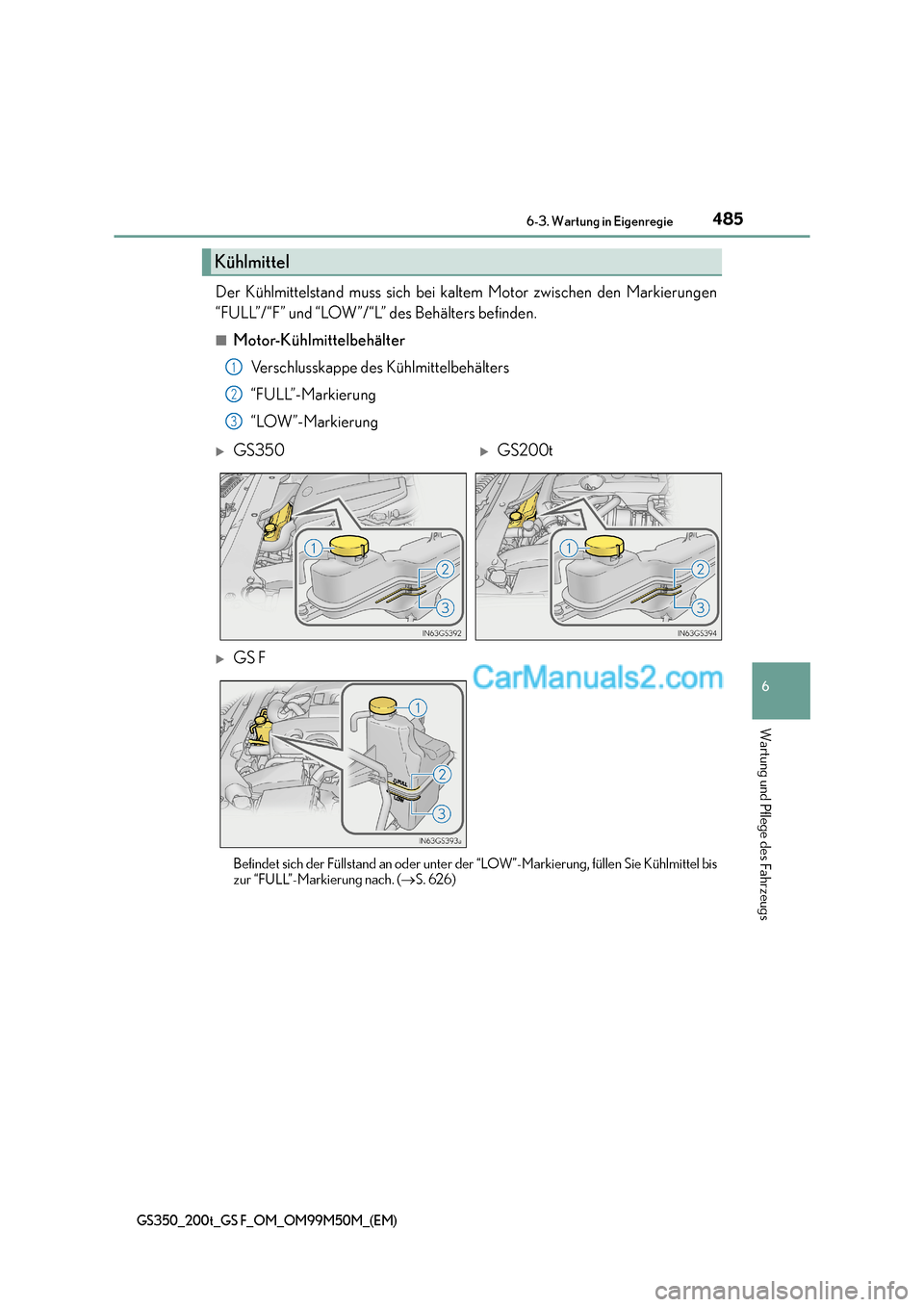

Page 485 of 704

485 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Der Kühlmittelstand muss sich bei kaltem Motor zwischen den Markierungen
“FULL”/“F” und “LOW”/“L” des Behälters befinden.
■Motor-KühlmittelbehälterVerschlusskappe des Kühlmittelbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder unter der “LOW”-Markierung, füllen Sie Kühlmittel bis
zur “FULL”-Markierung nach. ( →S. 626)
Kühlmittel
1
2
3
XGS350 XGS200t
XGS F

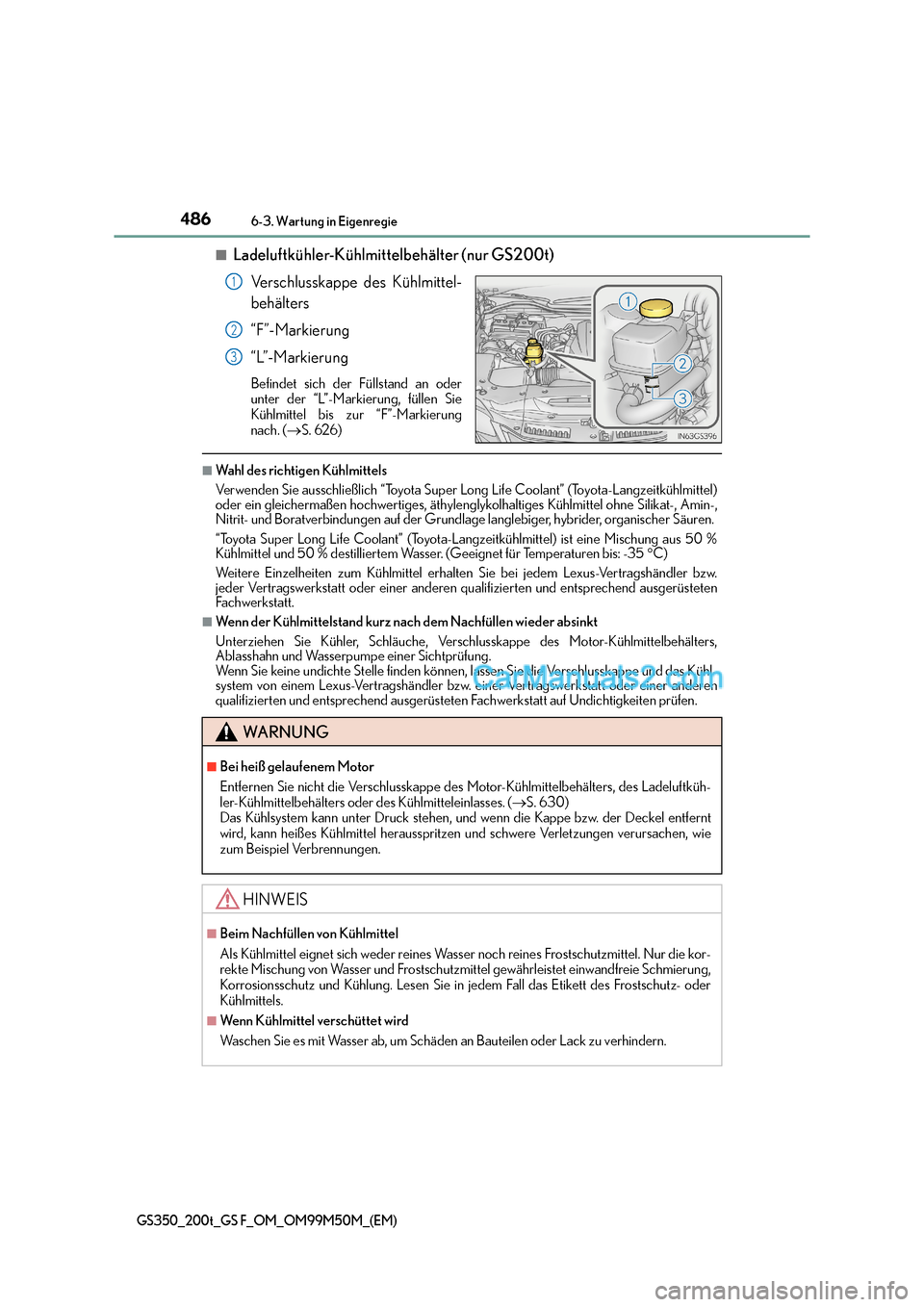

Page 486 of 704

4866-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
■Ladeluftkühler-Kühlmittelbehälter (nur GS200t)Verschlusskappe des Kühlmittel-
behälters
“F”-Markierung
“L”-Markierung
Befindet sich der Füllstand an oder
unter der “L”-Markierung, füllen Sie
Kühlmittel bis zur “F”-Markierung
nach. ( →S. 626)
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthyleng lykolhaltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus 50 %
Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis: -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei jedem Lexus-Vertragshändler bzw.
jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.
■Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Versch lusskappe des Motor-Kühlmittelbehälters,
Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und das Kühl-
system von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüstete n Fachwerkstatt auf Undichtigkeiten prüfen.
1
2
3
WA R N U N G
■Bei heiß gelaufenem Motor
Entfernen Sie nicht die Verschlusskappe des Motor-Kühlmittelbehälters, des Ladeluftküh-
ler-Kühlmittelbehälters oder des Kühlmitteleinlasses. ( →S. 630)
Das Kühlsystem kann unter Druck stehen, und wenn die Kappe bzw. der Deckel entfernt
wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursachen, wie
zum Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur die kor-
rekte Mischung von Wasser und Frostschutzmittel gewährleistet einwandfreie Schmierung,
Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des Frostschutz- oder
Kühlmittels.
■Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.

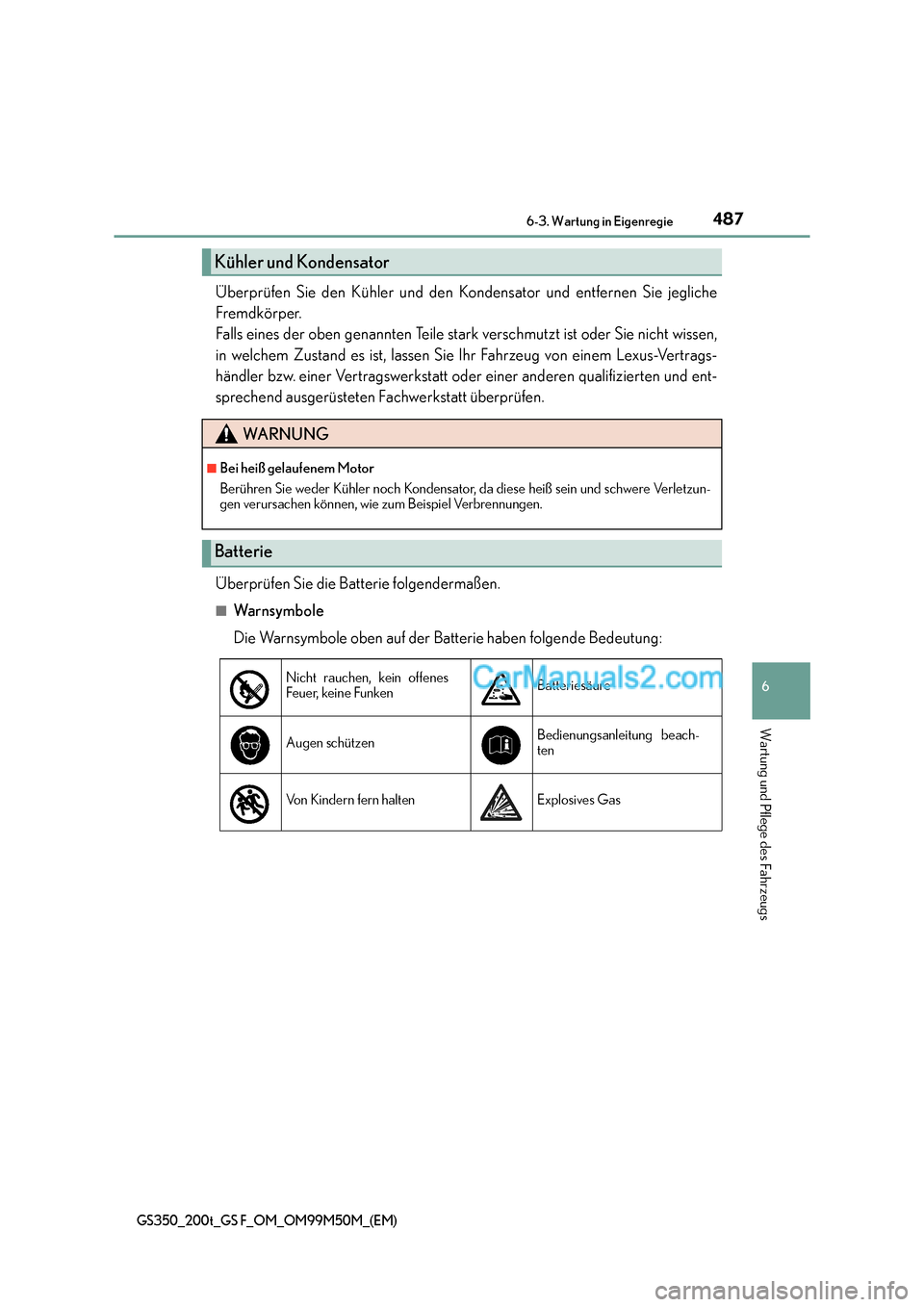

Page 487 of 704

487 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wissen,
in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
Überprüfen Sie die Batterie folgendermaßen.
■Wa r n s y m b o l e
Die Warnsymbole oben auf der Batterie haben folgende Bedeutung:
Kühler und Kondensator
WA R N U N G
■Bei heiß gelaufenem Motor
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und schwere Verletzun-
gen verursachen können, wie zum Beispiel Verbrennungen.
Batterie
Nicht rauchen, kein offenes
Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung beach-
ten
Von Kindern fern haltenExplosives Gas

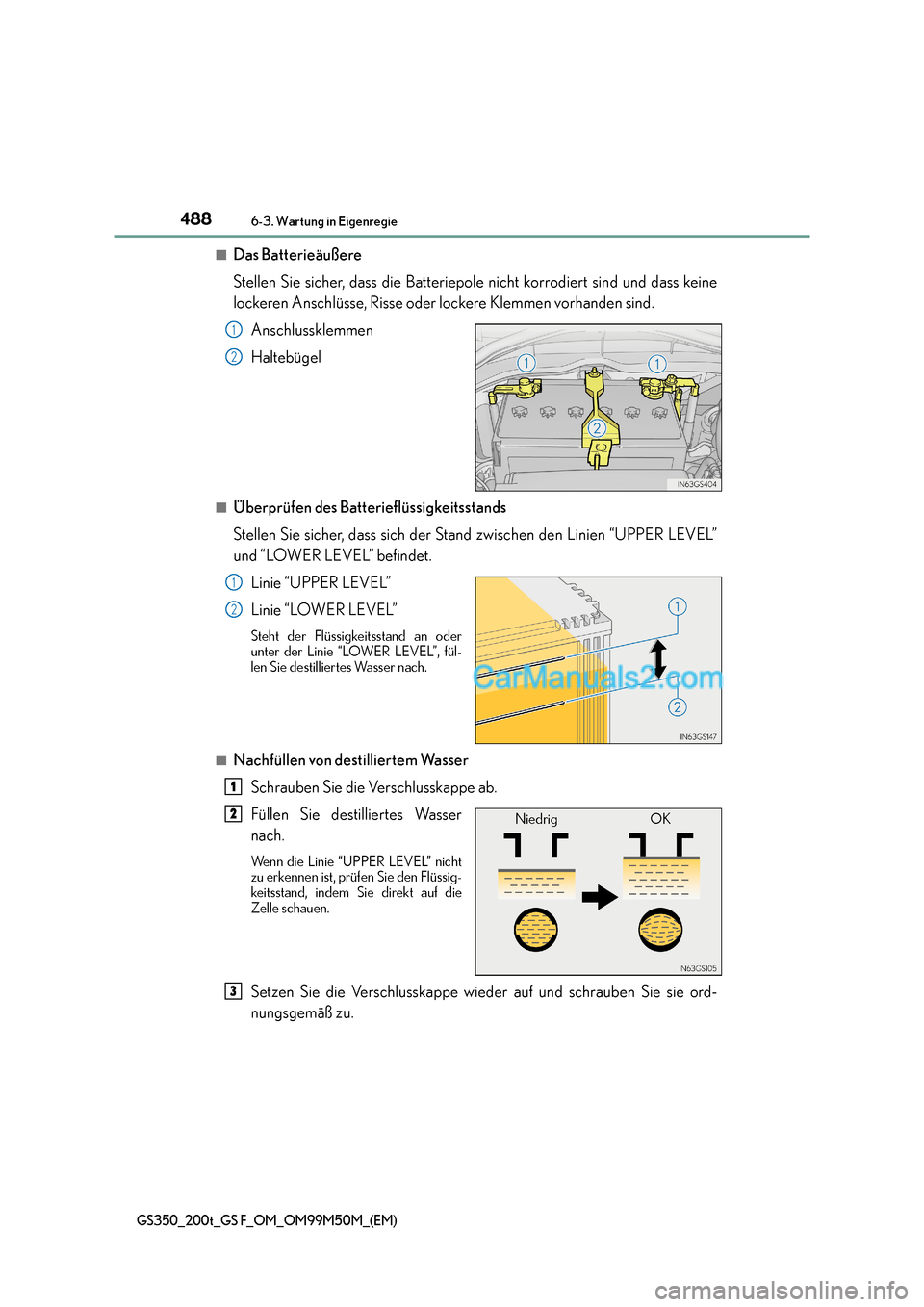

Page 488 of 704

4886-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
■Das Batterieäußere
Stellen Sie sicher, dass die Batteriepole nicht korrodiert sind und dass keine
lockeren Anschlüsse, Risse oder lockere Klemmen vorhanden sind.Anschlussklemmen
Haltebügel
■Überprüfen des Batterieflüssigkeitsstands
Stellen Sie sicher, dass sich der Stand zwischen den Linien “UPPER LEVEL”
und “LOWER LEVEL” befindet.
Linie “UPPER LEVEL”
Linie “LOWER LEVEL”
Steht der Flüssigkeitsstand an oder
unter der Linie “LOWER LEVEL”, fül-
len Sie destilliertes Wasser nach.
■
Nachfüllen von destilliertem Wasser Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die Linie “UPPER LEVEL” nicht
zu erkennen ist, prüfen Sie den Flüssig-
keitsstand, indem Sie direkt auf die
Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schrauben Sie sie ord-
nungsgemäß zu.
1
2
1
2
1
Niedrig OK2
3

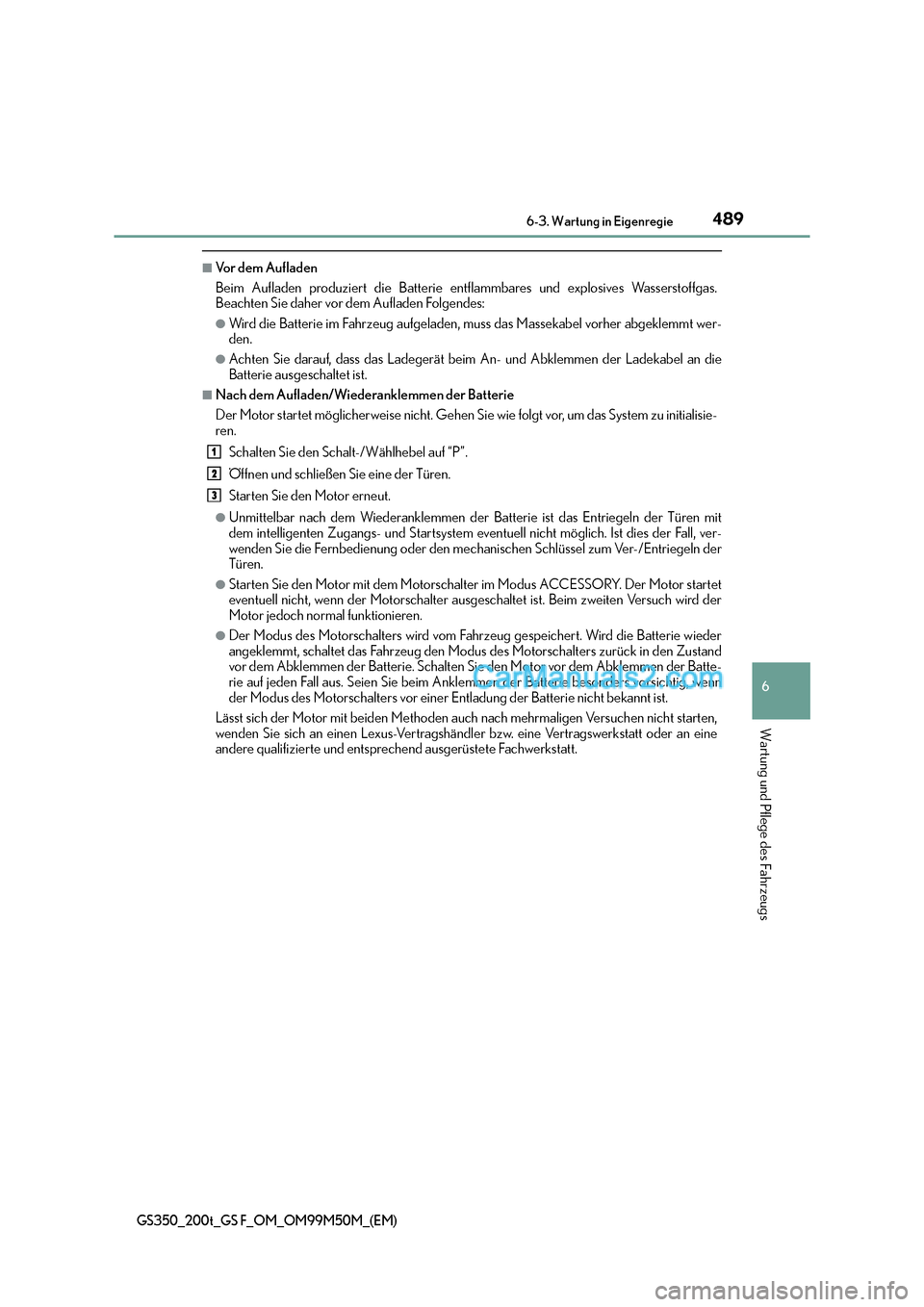

Page 489 of 704

489 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
■Vo r d e m A u f l a d e n
Beim Aufladen produziert die Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen Folgendes:
●Wird die Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abgeklemmt wer-
den.
●Achten Sie darauf, dass das Ladegerät beim An- und Abklemmen der Ladekabel an die
Batterie ausgeschaltet ist.
■Nach dem Aufladen/Wiederanklemmen der Batterie
Der Motor startet möglicherweise nicht. Gehen Si e wie folgt vor, um das System zu initialisie-
ren.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Öffnen und schließen Sie eine der Türen.
Starten Sie den Motor erneut.
●Unmittelbar nach dem Wiederanklemmen der Batterie ist das Entriegeln der Türen mit
dem intelligenten Zugangs- und Startsystem even tuell nicht möglich. Ist dies der Fall, ver-
wenden Sie die Fernbedienung oder den mech anischen Schlüssel zum Ver-/Entriegeln der
Türen.
●Starten Sie den Motor mit dem Motorschalter im Modus ACCESSORY. Der Motor startet
eventuell nicht, wenn der Motorschalter ausgeschaltet ist. Beim zweiten Versuch wird der
Motor jedoch normal funktionieren.
●Der Modus des Motorschalters wird vom Fahrzeug gespeichert. Wird die Batterie wieder
angeklemmt, schaltet das Fahrzeug den Modus des Motorschalters zurück in den Zustand
vor dem Abklemmen der Batterie. Schalten Sie den Motor vor dem Abklemmen der Batte-
rie auf jeden Fall aus. Seien Sie beim Ankle mmen der Batterie besonders vorsichtig, wenn
der Modus des Motorschalters vor einer Entladung der Batterie nicht bekannt ist.
Lässt sich der Motor mit beiden Methoden au ch nach mehrmaligen Versuchen nicht starten,
wenden Sie sich an einen Lexus-Vertragshändle r bzw. eine Vertragswerkstatt oder an eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
1
2
3

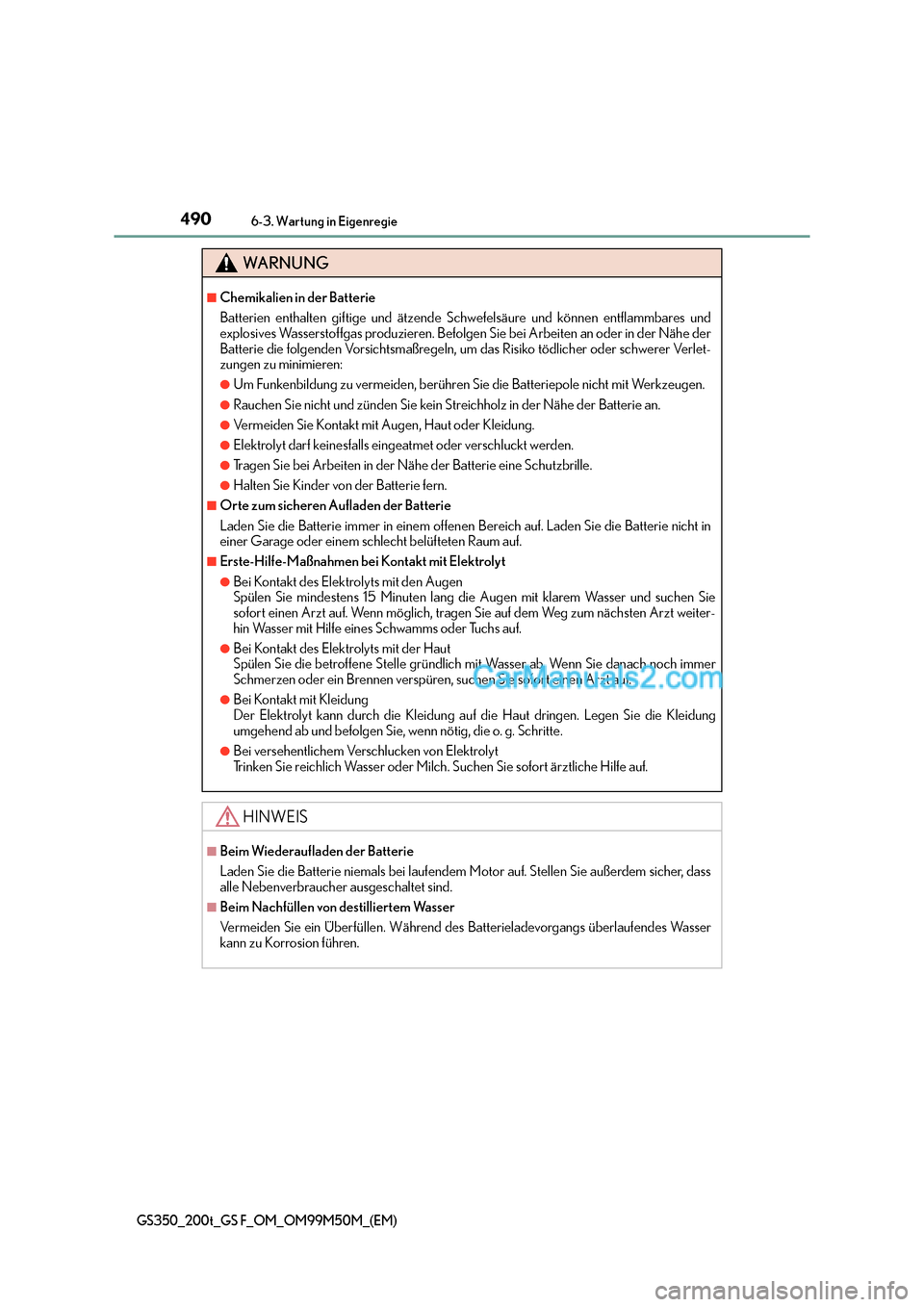

Page 490 of 704

4906-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)
WA R N U N G
■Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können entflammbares und
explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten an oder in der Nähe der
Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer Verlet-
zungen zu minimieren:
●Um Funkenbildung zu vermeiden, berühren Sie die Batteriepole nicht mit Werkzeugen.
●Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der Batterie an.
●Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
●Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
●Tragen Sie bei Arbeiten in der Nähe der Batterie eine Schutzbrille.
●Halten Sie Kinder von der Batterie fern.
■Orte zum sicheren Aufladen der Batterie
Laden Sie die Batterie immer in einem offenen Bereich auf. Laden Sie die Batterie nicht in
einer Garage oder einem schlecht belüfteten Raum auf.
■Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten Arzt weiter-
hin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
●Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch immer
Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
●Bei Kontakt mit Kleidung
Der Elektrolyt kann durch die Kleidung au f die Haut dringen. Legen Sie die Kleidung
umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
●Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
HINWEIS
■Beim Wiederaufladen der Batterie
Laden Sie die Batterie niemals bei laufendem Motor auf. Stellen Sie außerdem sicher, dass
alle Nebenverbraucher ausgeschaltet sind.
■Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie ein Überfüllen. Während des Batterieladevorgangs überlaufendes Wasser
kann zu Korrosion führen.
