Lexus GS450h 2014 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2014, Model line: GS450h, Model: Lexus GS450h 2014Pages: 736

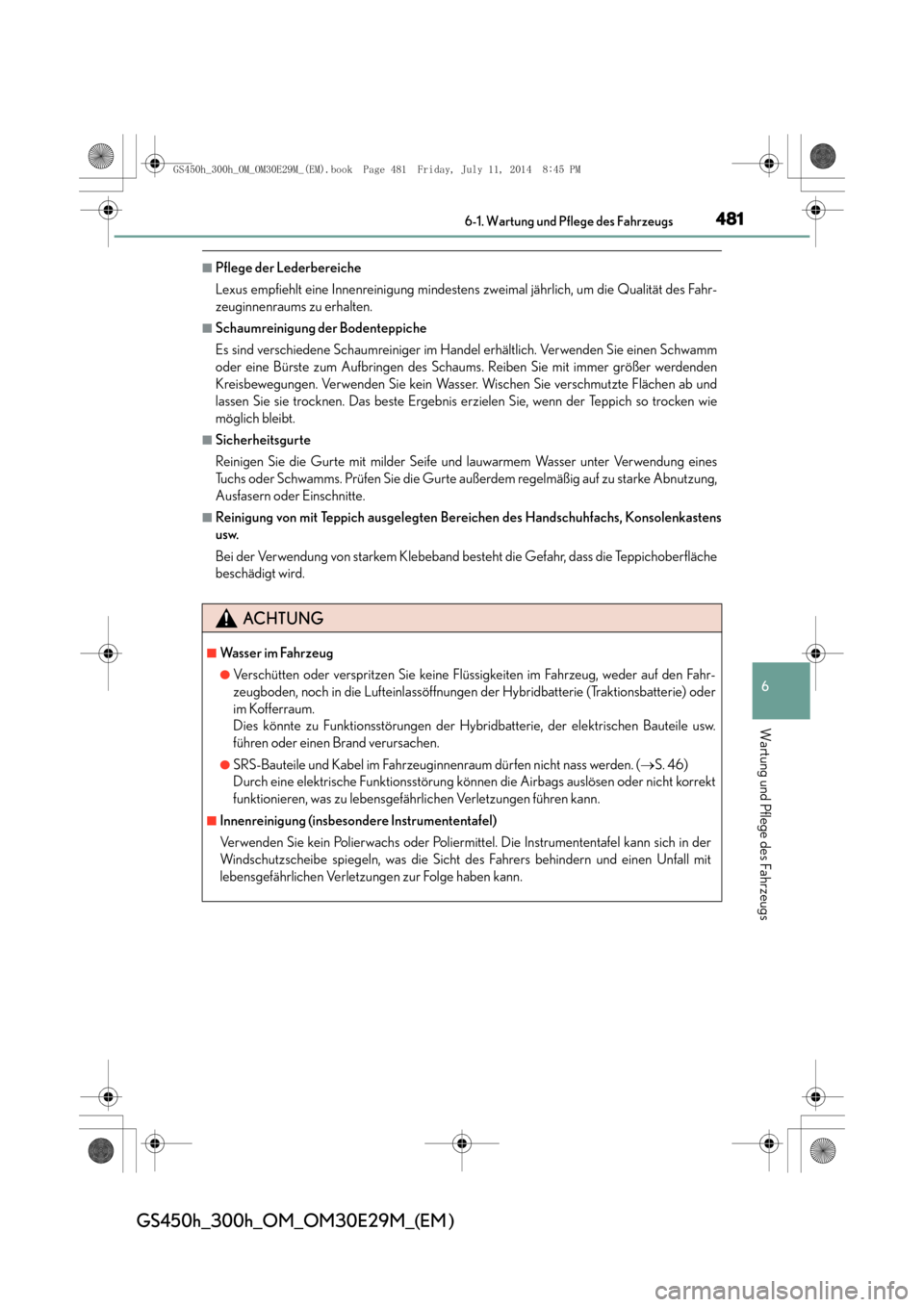

Page 481 of 736

4816-1. Wartung und Pflege des Fahrzeugs
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
■Pflege der Lederbereiche
Lexus empfiehlt eine Innenreinigung mindestens zweimal jährlich, um die Qualität des Fahr-
zeuginnenraums zu erhalten.
■Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen Schwamm
oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer größer werdenden
Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte Flächen ab und
lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn der Teppich so trocken wie
möglich bleibt.
■Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung eines
Tuchs oder Schwamms. Prüfen Sie die Gurte au ßerdem regelmäßig auf zu starke Abnutzung,
Ausfasern oder Einschnitte.
■Reinigung von mit Teppich ausgelegten Bereichen des Handschuhfachs, Konsolenkastens
usw.
Bei der Verwendung von starkem Klebeband besteht die Gefahr, dass die Teppichoberfläche
beschädigt wird.
ACHTUNG
■Wa s s e r i m F a h r z e u g
●Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug, weder auf den Fahr-
zeugboden, noch in die Lufteinlassöffnungen der Hybridbatterie (Traktionsbatterie) oder
im Kofferraum.
Dies könnte zu Funktionsstörungen der Hybridbatterie, der elektrischen Bauteile usw.
führen oder einen Brand verursachen.
●SRS-Bauteile und Kabel im Fahrzeuginnenraum dürfen nicht nass werden. ( →S. 46)
Durch eine elektrische Funktionsstörung können die Airbags auslösen oder nicht korrekt
funktionieren, was zu lebensgefährlichen Verletzungen führen kann.
■Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich in der
Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen Unfall mit
lebensgefährlichen Verletzungen zur Folge haben kann.
GS450h_300h_OM_OM30E29M_(EM).book Page 481 Friday, July 11, 2 014 8:45 PM

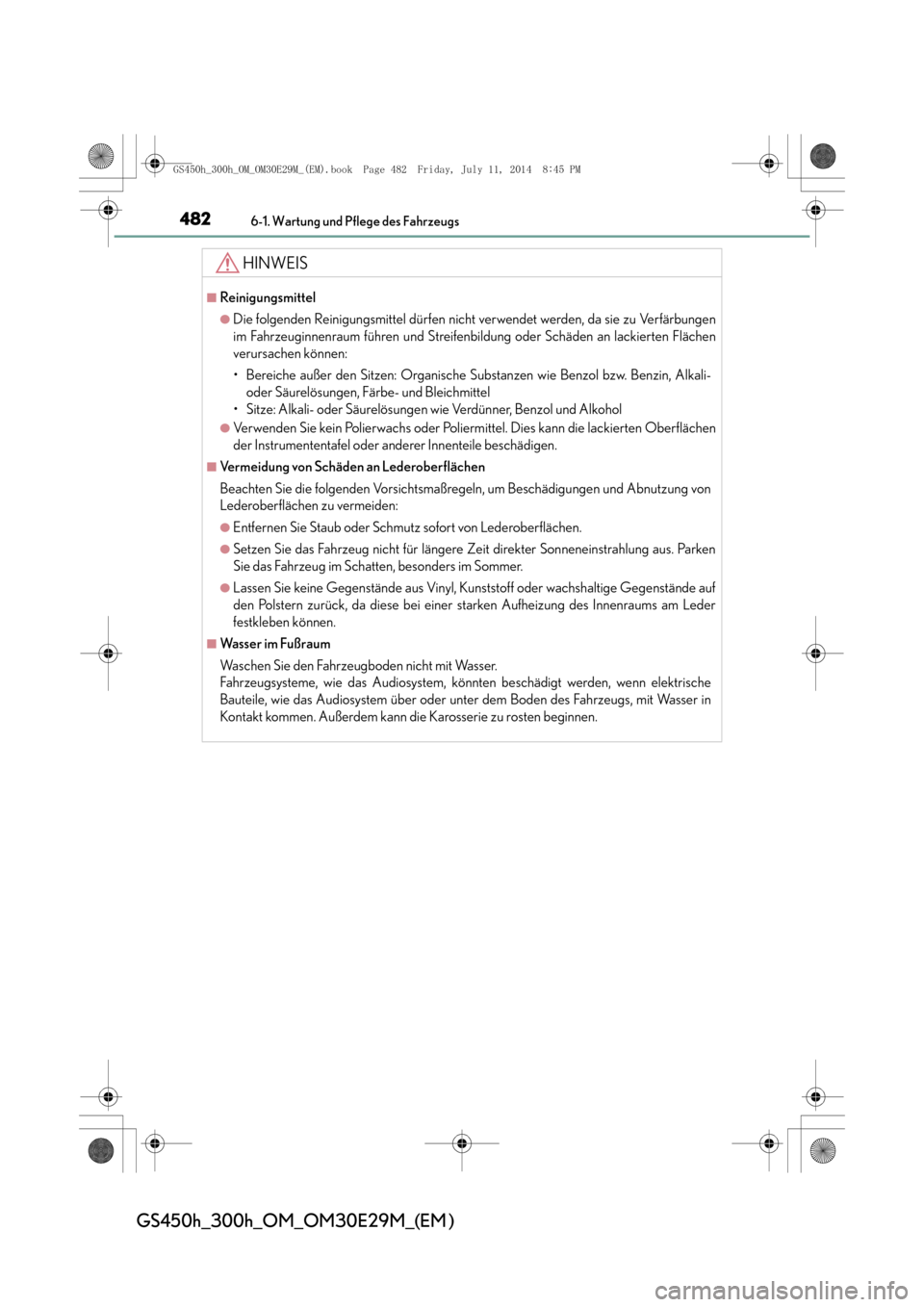

Page 482 of 736

4826-1. Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfärbungen
im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an lackierten Flächen
verursachen können:
• Bereiche außer den Sitzen: Organische Subs tanzen wie Benzol bzw. Benzin, Alkali-
oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
●Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Oberflächen
der Instrumententafel oder anderer Innenteile beschädigen.
■Vermeidung von Schäden an Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnutzung von
Lederoberflächen zu vermeiden:
●Entfernen Sie Staub oder Schmutz sofort von Lederoberflächen.
●Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus. Parken
Sie das Fahrzeug im Schatten, besonders im Sommer.
●Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegenstände auf
den Polstern zurück, da diese bei einer starken Aufheizung des Innenraums am Leder
festkleben können.
■Wa s s e r i m F u ß r a u m
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme, wie das Audiosystem, könn ten beschädigt werden, wenn elektrische
Bauteile, wie das Audiosystem über oder unter dem Boden des Fahrzeugs, mit Wasser in
Kontakt kommen. Außerdem kann die Karosserie zu rosten beginnen.
GS450h_300h_OM_OM30E29M_(EM).book Page 482 Friday, July 11, 2 014 8:45 PM
Page 483 of 736

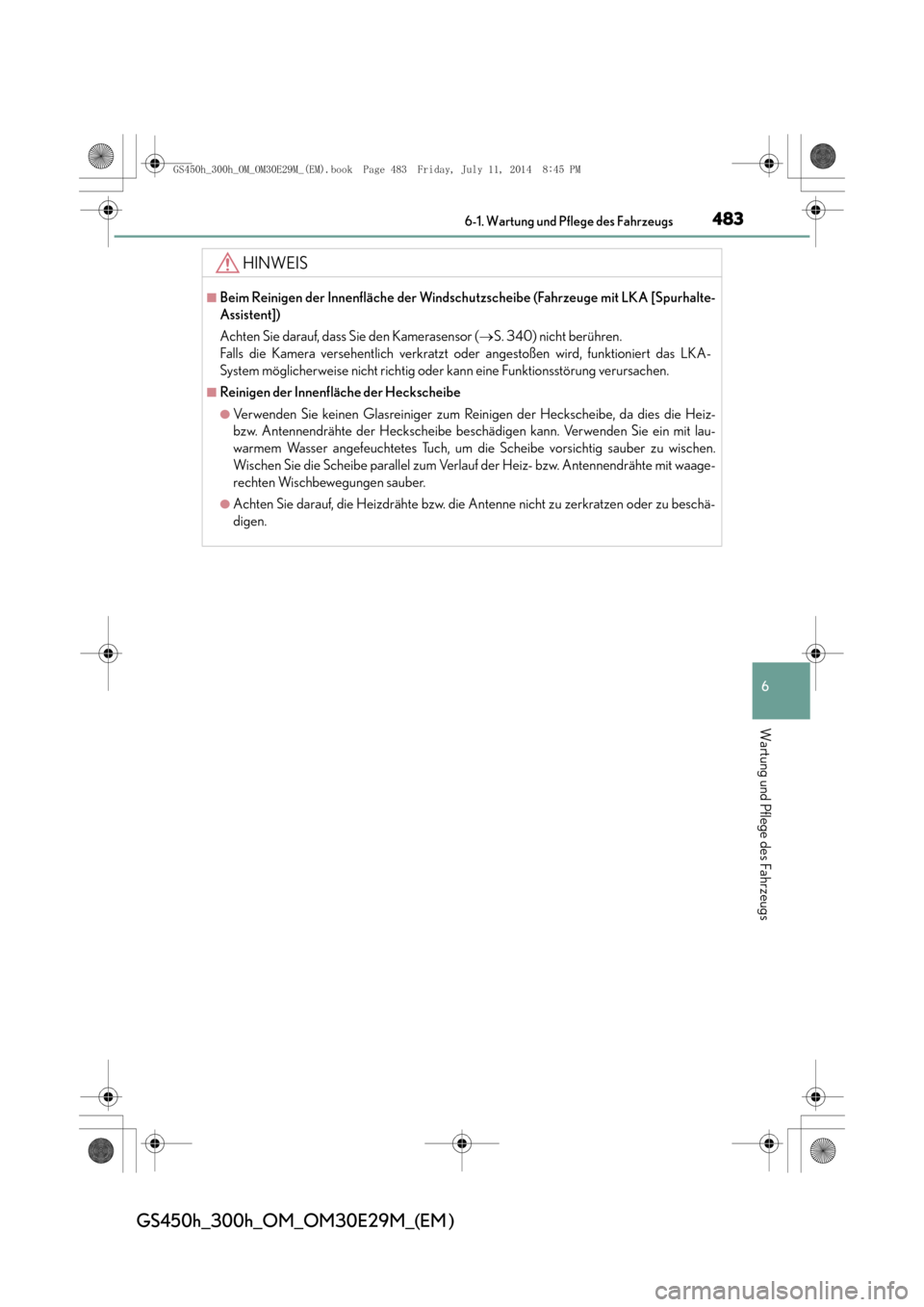

4836-1. Wartung und Pflege des Fahrzeugs
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
HINWEIS
■Beim Reinigen der Innenfläche der Windschutzscheibe (Fahrzeuge mit LKA [Spurhalte-
Assistent])
Achten Sie darauf, dass Sie den Kamerasensor ( →S. 340) nicht berühren.
Falls die Kamera versehentlich verkratzt oder angestoßen wird, funktioniert das LKA-
System möglicherweise nicht richtig oder kann eine Funktionsstörung verursachen.
■Reinigen der Innenfläche der Heckscheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die Heiz-
bzw. Antennendrähte der Heckscheibe beschädigen kann. Verwenden Sie ein mit lau-
warmem Wasser angefeuchtetes Tuch, um di e Scheibe vorsichtig sauber zu wischen.
Wischen Sie die Scheibe parallel zum Verlau f der Heiz- bzw. Antennendrähte mit waage-
rechten Wischbewegungen sauber.
●Achten Sie darauf, die Heizdrähte bzw. die Antenne nicht zu zerkratzen oder zu beschä-
digen.
GS450h_300h_OM_OM30E29M_(EM).book Page 483 Friday, July 11, 2 014 8:45 PM
Page 484 of 736

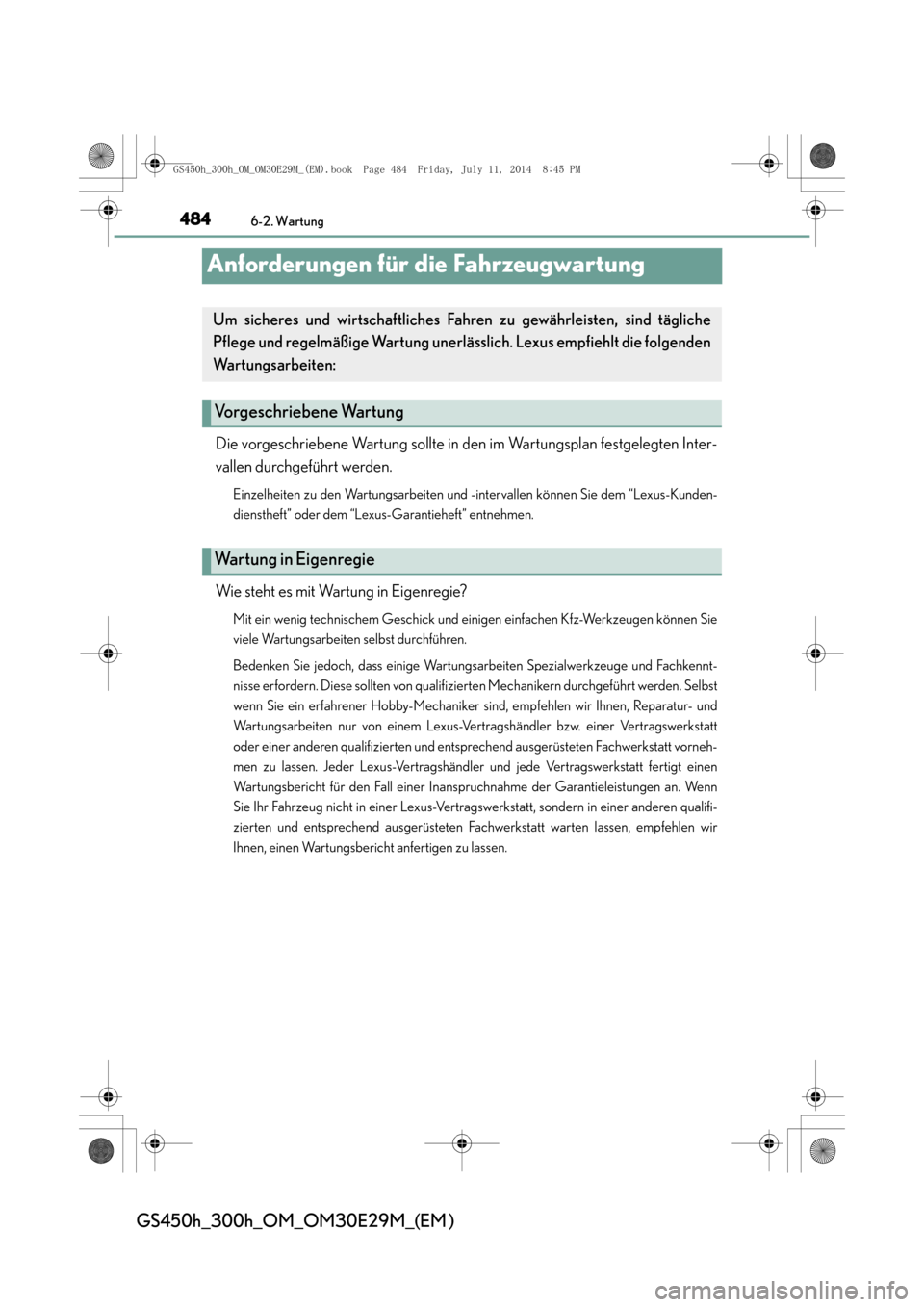

4846-2. Wartung
GS450h_300h_OM_OM30E29M_(EM )
Anforderungen für die Fahrzeugwartung
Die vorgeschriebene Wartung sollte in den im Wartungsplan festgelegten Inter-
vallen durchgeführt werden.
Einzelheiten zu den Wartungsarbeiten und -intervallen können Sie dem “Lexus-Kunden-
dienstheft” oder dem “Lexus-Garantieheft” entnehmen.
Wie steht es mit Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen einfachen Kfz-Werkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Bedenken Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese sollten von qualifizierten Mechanikern durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobby-Mechaniker sind, empfehlen wir Ihnen, Reparatur- und
Wartungsarbeiten nur von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vorneh-
men zu lassen. Jeder Lexus-Vertragshändler und jede Vertragswerkstatt fertigt einen
Wartungsbericht für den Fall einer Inanspruchnahme der Garantieleistungen an. Wenn
Sie Ihr Fahrzeug nicht in einer Lexus-Vertragswerkstatt, sondern in einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt warten lassen, empfehlen wir
Ihnen, einen Wartungsbericht anfertigen zu lassen.
Um sicheres und wirtschaftliches Fahren zu gewährleisten, sind tägliche
Pflege und regelmäßige Wartung unerlässlich. Lexus empfiehlt die folgenden
Wartungsarbeiten:
Vorgeschriebene Wartung
Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM).book Page 484 Friday, July 11, 2 014 8:45 PM
Page 485 of 736

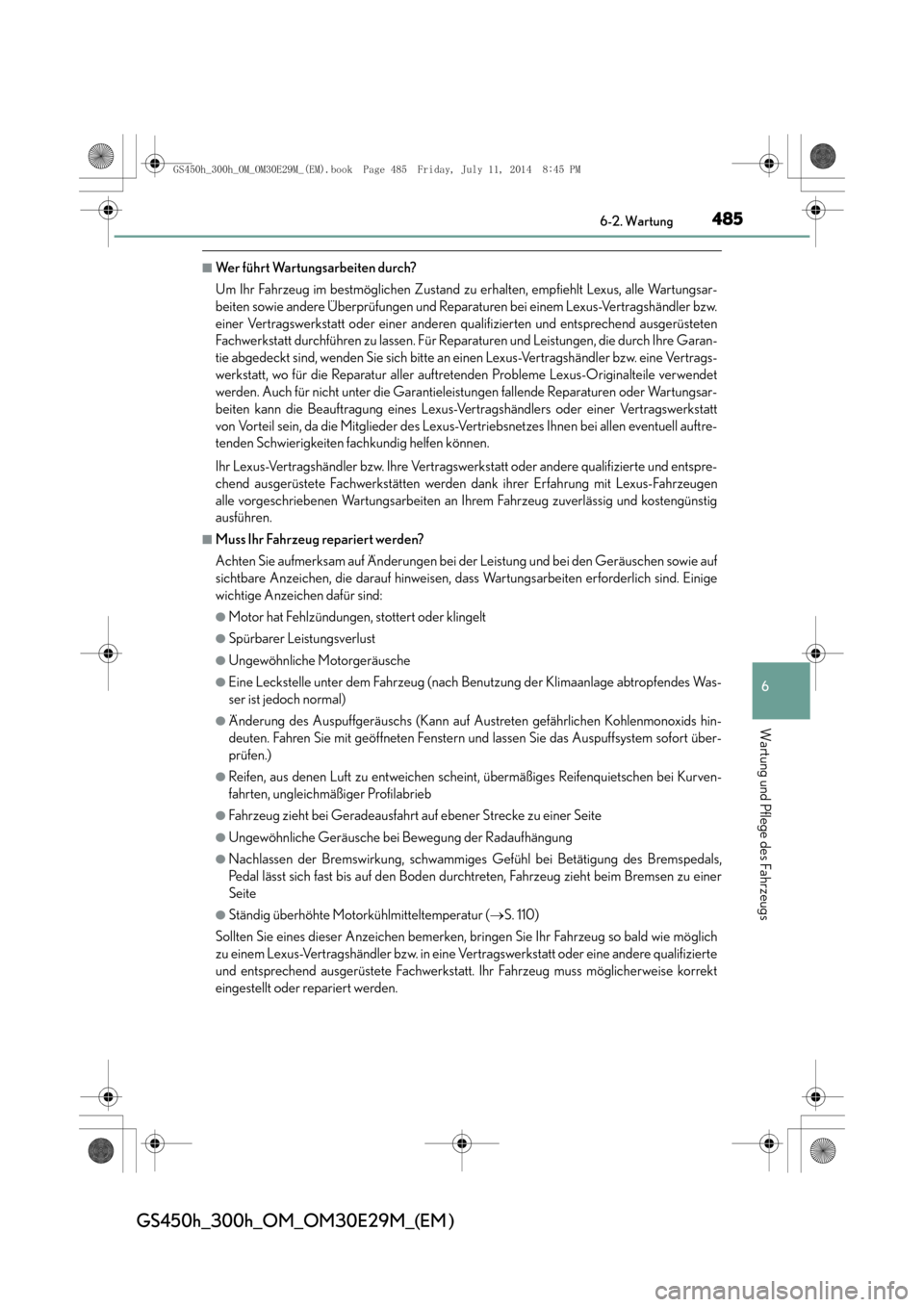

4856-2. Wartung
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
■Wer führt Wartungsarbeiten durch?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Lexus, alle Wartungsar-
beiten sowie andere Überprüfungen und Reparaturen bei einem Lexus-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt durchführen zu lassen. Für Reparaturen und Leistungen, die durch Ihre Garan-
tie abgedeckt sind, wenden Sie sich bitte an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt, wo für die Reparatur aller auftretenden Probleme Lexus-Originalteile verwendet
werden. Auch für nicht unter die Garantieleistungen fallende Reparaturen oder Wartungsar-
beiten kann die Beauftragung eines Lexus-Vertragshändlers oder einer Vertragswerkstatt
von Vorteil sein, da die Mitglieder des Lexus-Vertriebsnetzes Ihnen bei allen eventuell auftre-
tenden Schwierigkeiten fachkundig helfen können.
Ihr Lexus-Vertragshändler bzw. Ihre Vertragswerkstatt oder andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstätten werden dank ihrer Erfahrung mit Lexus-Fahrzeugen
alle vorgeschriebenen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und kostengünstig
ausführen.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen bei der Leistung und bei den Geräuschen sowie auf
sichtbare Anzeichen, die darauf hinweisen, dass Wartungsarbeiten erforderlich sind. Einige
wichtige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage abtropfendes Was-
ser ist jedoch normal)
●Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Kohlenmonoxids hin-
deuten. Fahren Sie mit geöffneten Fenstern und lassen Sie das Auspuffsystem sofort über-
prüfen.)
●Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquietschen bei Kurven-
fahrten, ungleichmäßiger Profilabrieb
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
●Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
●Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Bremspedals,
Pedal lässt sich fast bis auf den Boden durchtreten, Fahrzeug zieht beim Bremsen zu einer
Seite
●Ständig überhöhte Motorkühlmitteltemperatur (→S. 110)
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so bald wie möglich
zu einem Lexus-Vertragshändler bzw. in eine Ve rtragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt. Ihr Fahrzeug muss möglicherweise korrekt
eingestellt oder repariert werden.
GS450h_300h_OM_OM30E29M_(EM).book Page 485 Friday, July 11, 2 014 8:45 PM
Page 486 of 736

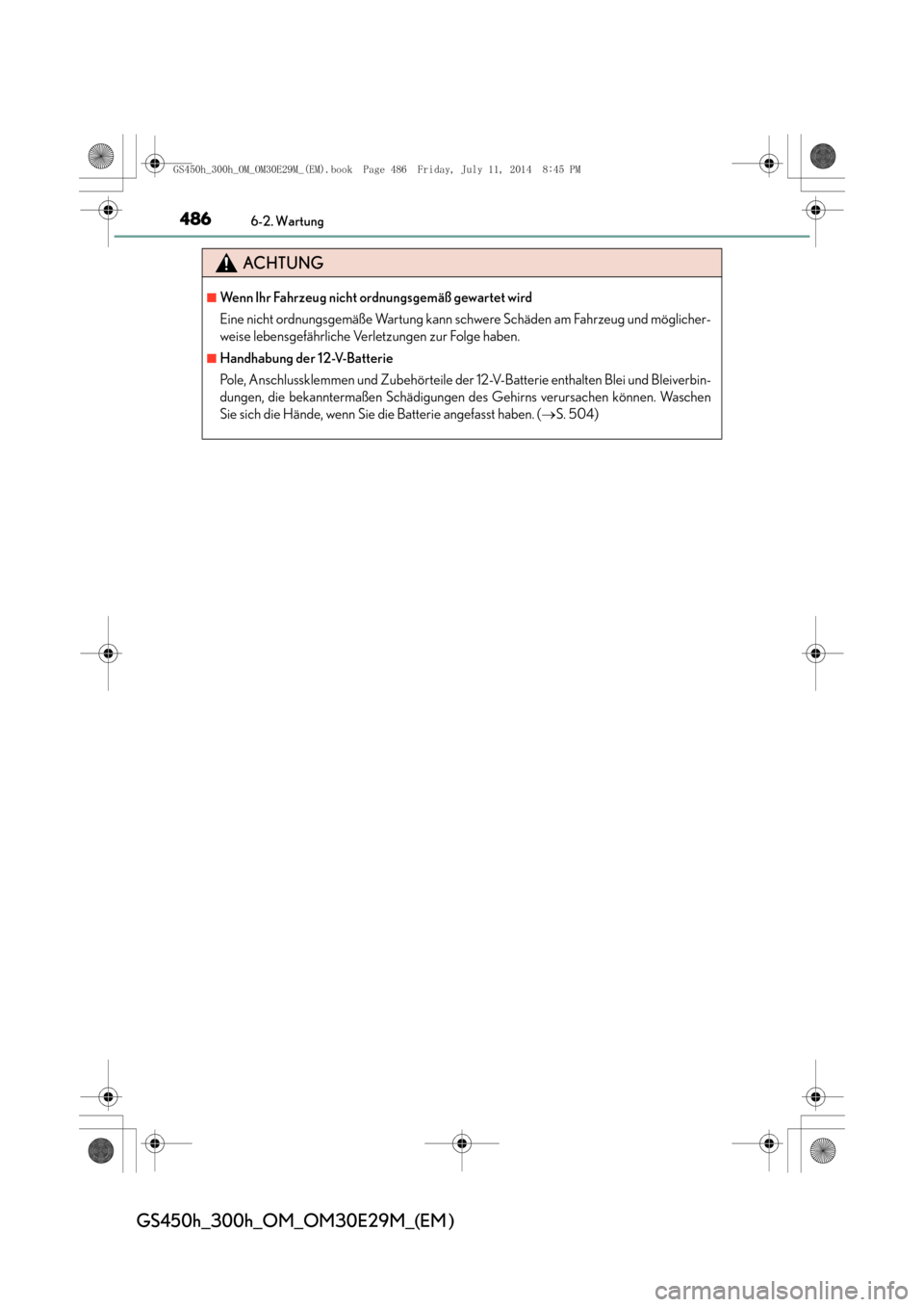

4866-2. Wartung
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und möglicher-
weise lebensgefährliche Verletzungen zur Folge haben.
■Handhabung der 12-V-Batterie
Pole, Anschlussklemmen und Zubehörteile der 12-V-Batterie enthalten Blei und Bleiverbin-
dungen, die bekanntermaßen Schädigungen des Gehirns verursachen können. Waschen
Sie sich die Hände, wenn Sie die Batterie angefasst haben. ( →S. 504)
GS450h_300h_OM_OM30E29M_(EM).book Page 486 Friday, July 11, 2 014 8:45 PM
Page 487 of 736

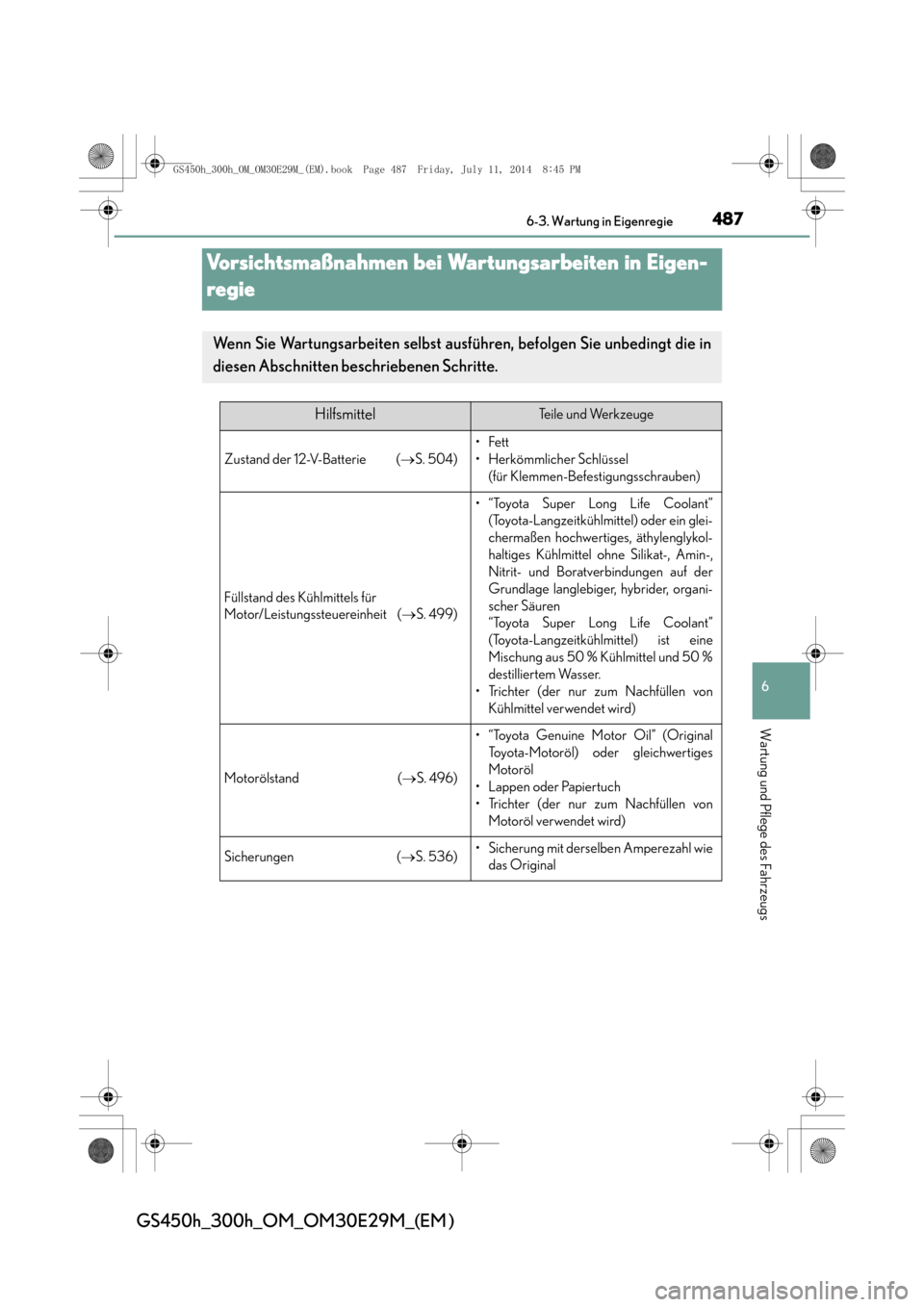

487
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
Vorsichtsmaßnahmen bei Wartungsarbeiten in Eigen-
regie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt die in
diesen Abschnitten beschriebenen Schritte.
HilfsmittelTeile und Werkzeuge
Zustand der 12-V-Batterie (
→S. 504)
•Fett
• Herkömmlicher Schlüssel
(für Klemmen-Befestigungsschrauben)
Füllstand des Kühlmittels für
Motor/Leistungssteuereinheit ( →S. 499)
• “Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel) oder ein glei-
chermaßen hochwertiges, äthylenglykol-
haltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der
Grundlage langlebiger, hybrider, organi-
scher Säuren
“Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel) ist eine
Mischung aus 50 % Kühlmittel und 50 %
destilliertem Wasser.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendet wird)
Motorölstand ( →S. 496)
• “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) oder gleichwertiges
Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet wird)
Sicherungen ( →S. 536)• Sicherung mit derselben Amperezahl wie
das Original
GS450h_300h_OM_OM30E29M_(EM).book Page 487 Friday, July 11, 2 014 8:45 PM
Page 488 of 736

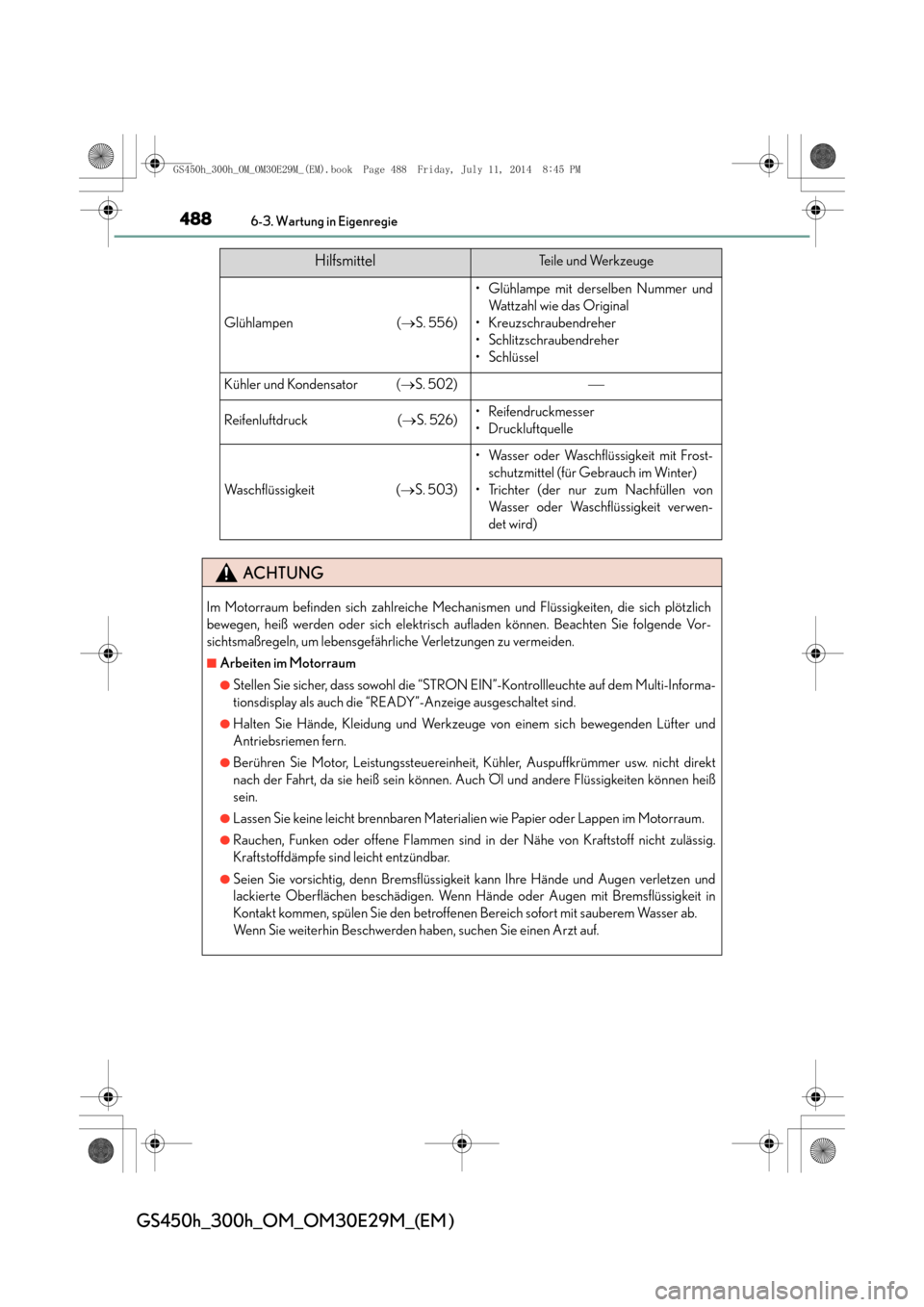

4886-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
Glühlampen (→S. 556)
• Glühlampe mit derselben Nummer und
Wattzahl wie das Original
•Kreuzschraubendreher
• Schlitzschraubendreher
• Schlüssel
Kühler und Kondensator ( →S. 502)
Reifenluftdruck ( →S. 526)• Reifendruckmesser
• Druckluftquelle
Waschflüssigkeit ( →S. 503)
• Wasser oder Waschflüssigkeit mit Frost-
schutzmittel (für Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Waschflüssigkeit verwen-
det wird)
ACHTUNG
Im Motorraum befinden sich zahlreiche Mechan ismen und Flüssigkeiten, die sich plötzlich
bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie folgende Vor-
sichtsmaßregeln, um lebensgefähr liche Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Stellen Sie sicher, dass sowohl die “STRON EIN”-Kontrollleuchte auf dem Multi-Informa-
tionsdisplay als auch die “READY”-Anzeige ausgeschaltet sind.
●Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter und
Antriebsriemen fern.
●Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht direkt
nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten können heiß
sein.
●Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motorraum.
●Rauchen, Funken oder offene Flammen sind in der Nähe von Kraftstoff nicht zulässig.
Kraftstoffdämpfe sind leicht entzündbar.
●Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen und
lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit Bremsflüssigkeit in
Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
HilfsmittelTeile und Werkzeuge
GS450h_300h_OM_OM30E29M_(EM).book Page 488 Friday, July 11, 2 014 8:45 PM

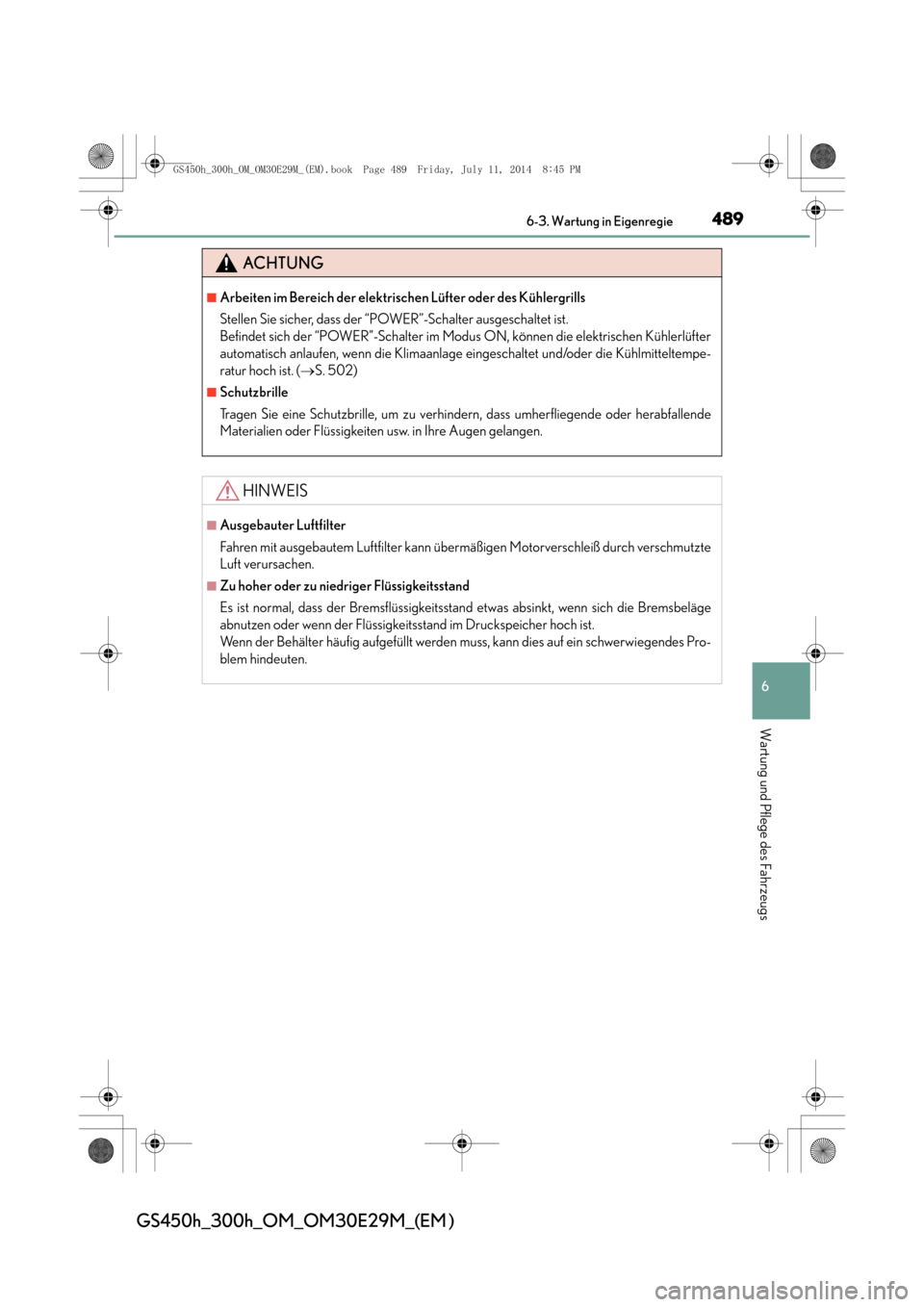

Page 489 of 736

489 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Arbeiten im Bereich der elektrischen Lüfter oder des Kühlergrills
Stellen Sie sicher, dass der “POWER”-Schalter ausgeschaltet ist.
Befindet sich der “POWER”-Schalter im Modus ON, können die elektrischen Kühlerlüfter
automatisch anlaufen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltempe-
ratur hoch ist. ( →S. 502)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhinde rn, dass umherfliegende oder herabfallende
Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann über mäßigen Motorverschleiß durch verschmutzte
Luft verursachen.
■Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Bremsbeläge
abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegendes Pro-
blem hindeuten.
GS450h_300h_OM_OM30E29M_(EM).book Page 489 Friday, July 11, 2 014 8:45 PM

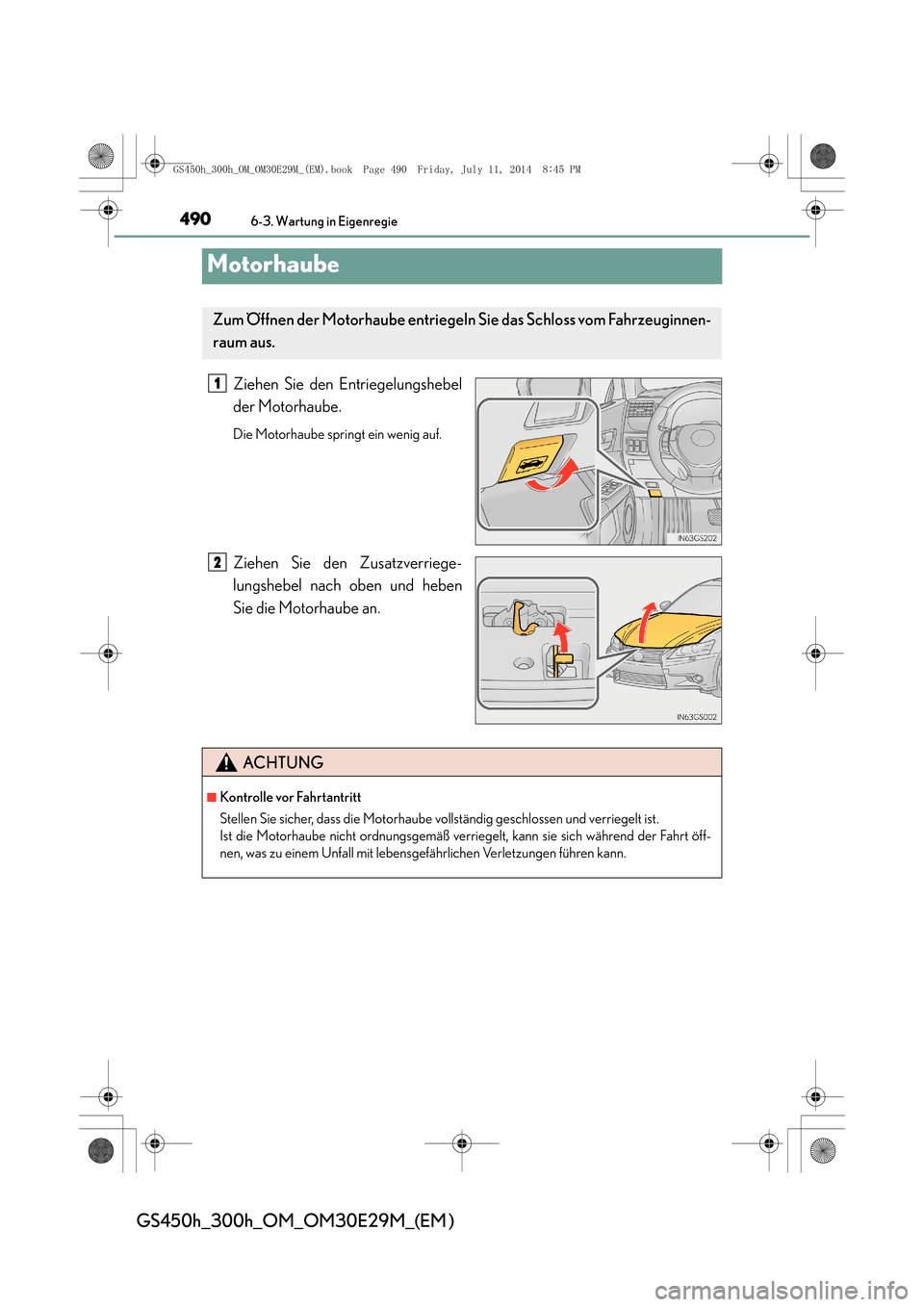

Page 490 of 736

4906-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt ein wenig auf.
Ziehen Sie den Zusatzverriege-
lungshebel nach oben und heben
Sie die Motorhaube an.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeuginnen-
raum aus.
1
2
ACHTUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt öff-
nen, was zu einem Unfall mit lebensgefährlichen Verletzungen führen kann.
GS450h_300h_OM_OM30E29M_(EM).book Page 490 Friday, July 11, 2014 8:45 PM
