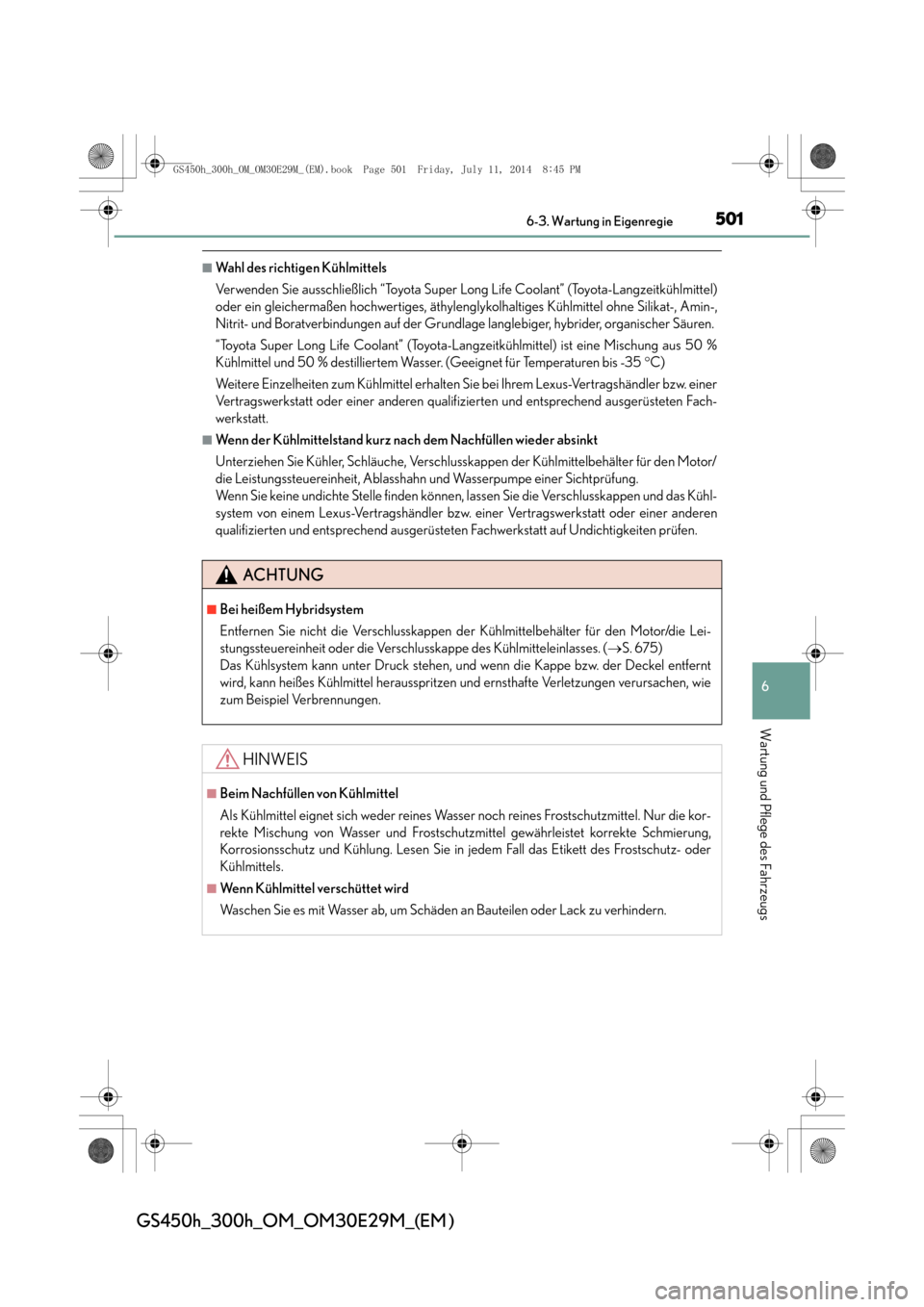

501 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus 50 %
Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei Ihrem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
■Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlu sskappen der Kühlmittelbehälter für den Motor/
die Leistungssteuereinheit, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappen und das Kühl-
system von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüstete n Fachwerkstatt auf Undichtigkeiten prüfen.
ACHTUNG
■Bei heißem Hybridsystem
Entfernen Sie nicht die Verschlusskappen der Kühlmittelbehälter für den Motor/die Lei-
stungssteuereinheit oder die Verschlusskappe des Kühlmitteleinlasses. ( →S. 675)
Das Kühlsystem kann unter Druck stehen, und wenn die Kappe bzw. der Deckel entfernt
wird, kann heißes Kühlmittel herausspritzen und ernsthafte Verletzungen verursachen, wie
zum Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur die kor-
rekte Mischung von Wasser und Frostschutzmittel gewährleistet korrekte Schmierung,
Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des Frostschutz- oder
Kühlmittels.
■Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
GS450h_300h_OM_OM30E29M_(EM).book Page 501 Friday, July 11, 2 014 8:45 PM

5026-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

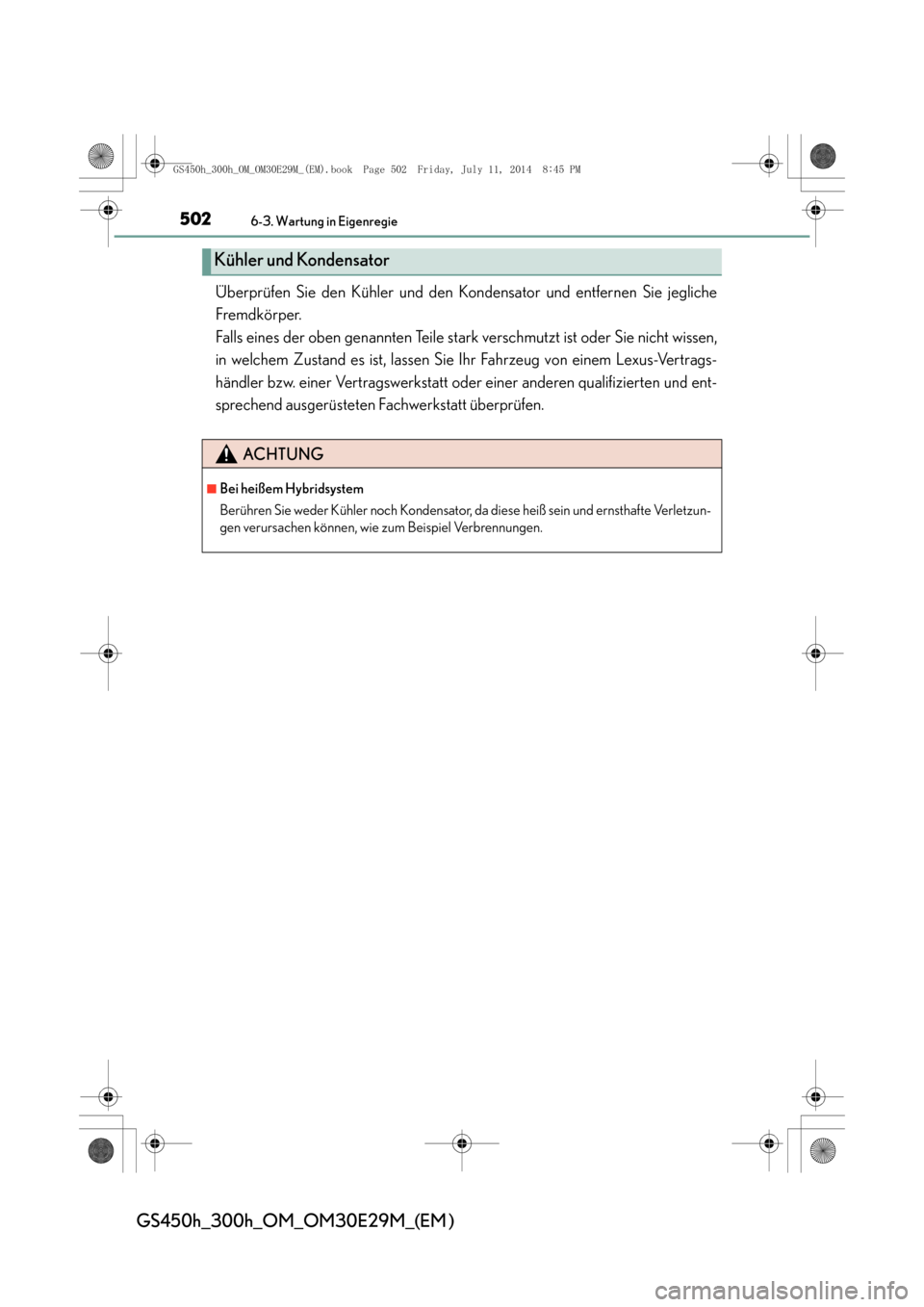

Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wissen,
in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
Kühler und Kondensator
ACHTUNG
■Bei heißem Hybridsystem
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und ernsthafte Verletzun-
gen verursachen können, wie zum Beispiel Verbrennungen.
GS450h_300h_OM_OM30E29M_(EM).book Page 502 Friday, July 11, 2 014 8:45 PM

503 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
Falls eine Scheibenwaschanlage nicht
funktioniert oder die entsprechende
Warnmeldung auf dem Multi-Informa-
tionsdisplay angezeigt wird, könnte der
Waschflüssigkeitsbehälter leer sein.
Füllen Sie Waschflüssigkeit nach.
Waschflüssigkeit
ACHTUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn das Hybridsystem heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem Motor
usw. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel als Waschflüssigkeit.
Dadurch kann es zu Streifenbildung auf den lackierten Flächen des Fahrzeugs kommen.
■Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsflasche
angegeben sind.
GS450h_300h_OM_OM30E29M_(EM).book Page 503 Friday, July 11, 2014 8:45 PM

5046-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

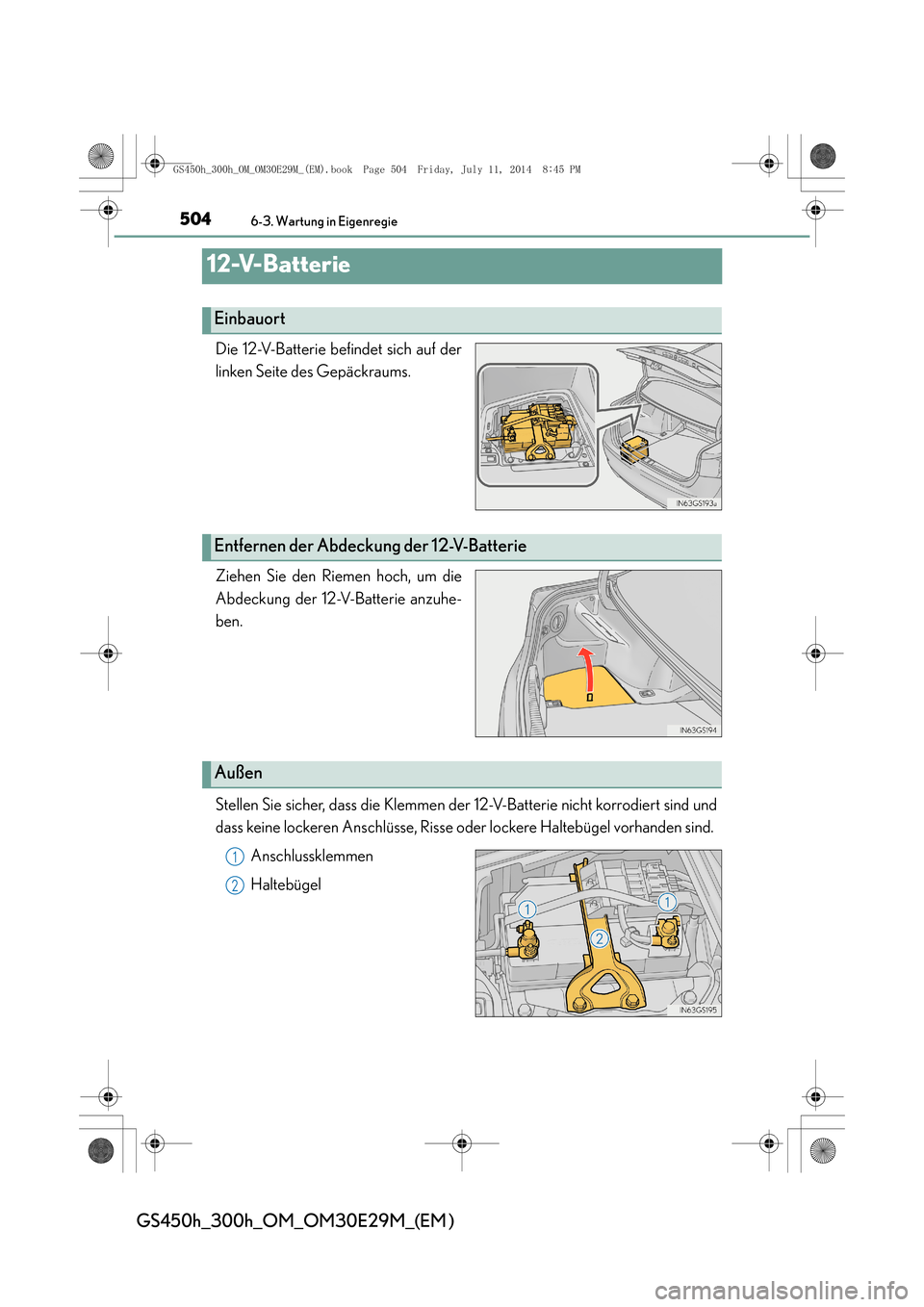

12-V-Batterie
Die 12-V-Batterie befindet sich auf der
linken Seite des Gepäckraums.
Ziehen Sie den Riemen hoch, um die
Abdeckung der 12-V-Batterie anzuhe-
ben.
Stellen Sie sicher, dass die Klemmen der 12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhanden sind.Anschlussklemmen
Haltebügel
Einbauort
Entfernen der Abdeckung der 12-V-Batterie
Außen
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 504 Friday, July 11, 2 014 8:45 PM

505 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

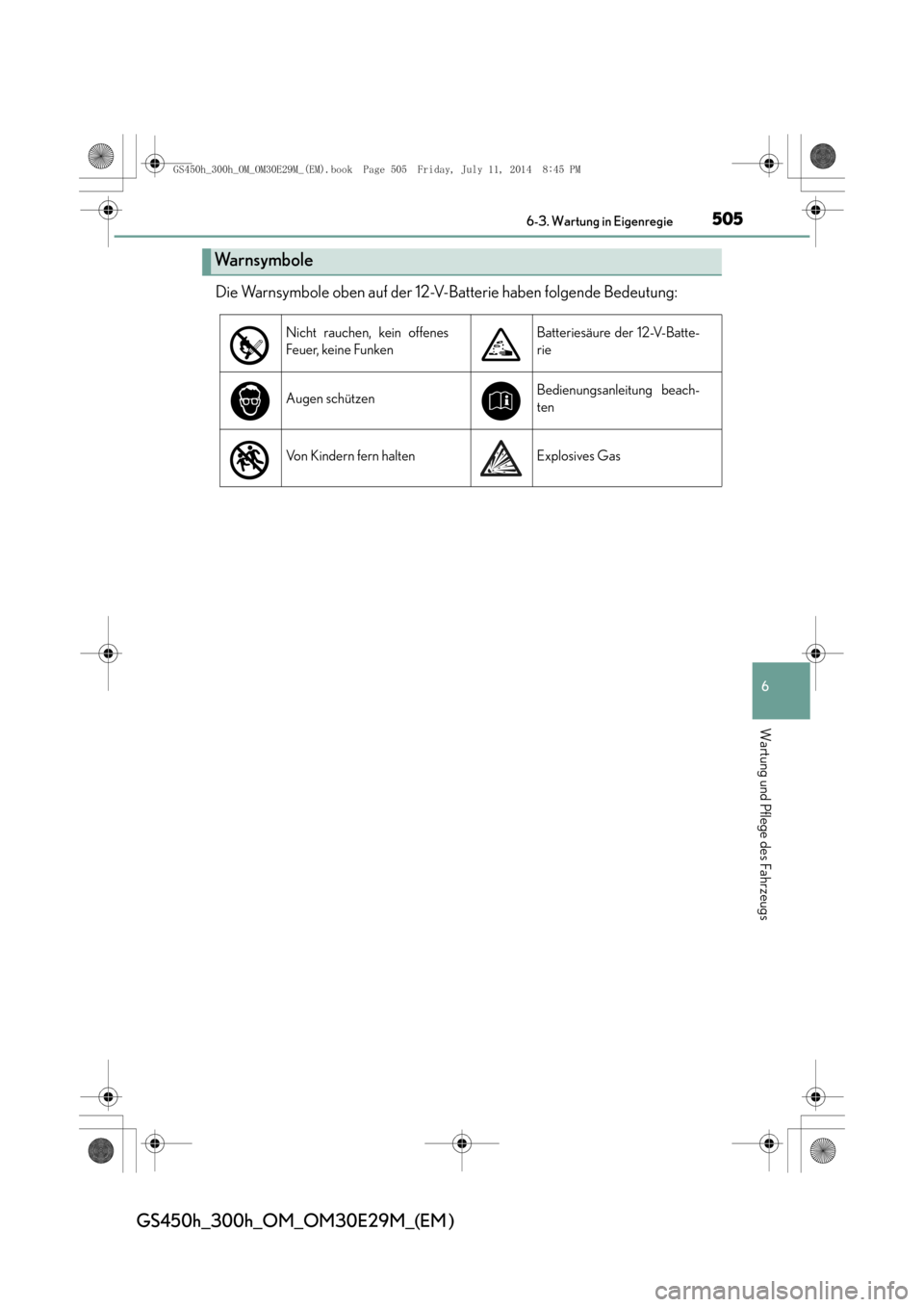

Die Warnsymbole oben auf der 12-V-Batterie haben folgende Bedeutung:
Warnsymbole
Nicht rauchen, kein offenes
Feuer, keine FunkenBatteriesäure der 12-V-Batte-
rie
Augen schützenBedienungsanleitung beach-
ten
Von Kindern fern haltenExplosives Gas
GS450h_300h_OM_OM30E29M_(EM).book Page 505 Friday, July 11, 2014 8:45 PM

5066-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

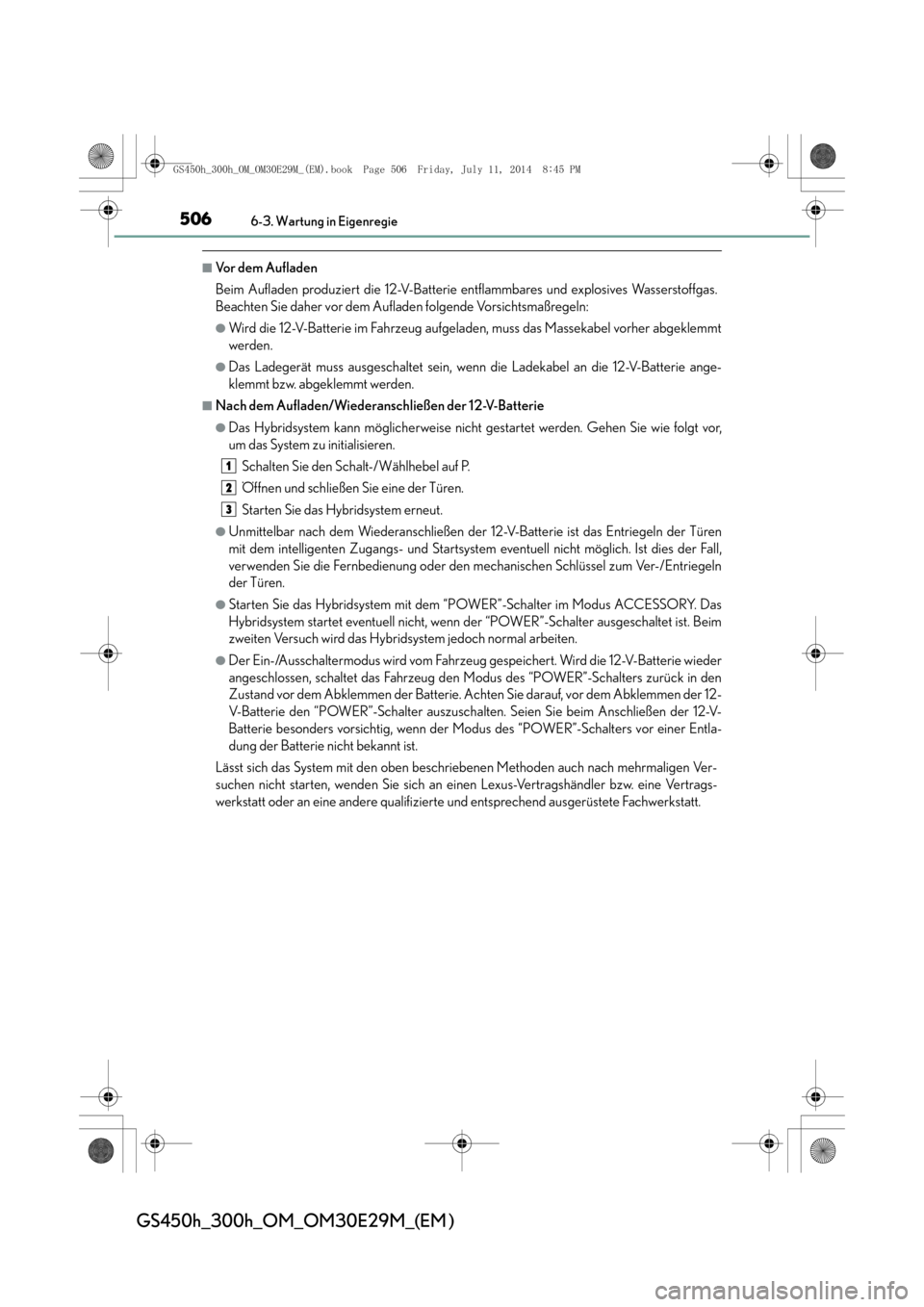

■Vo r d e m A u f l a d e n
Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen folgende Vorsichtsmaßregeln:
●Wird die 12-V-Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abgeklemmt
werden.
●Das Ladegerät muss ausgeschaltet sein, wenn die Ladekabel an die 12-V-Batterie ange-
klemmt bzw. abgeklemmt werden.
■Nach dem Aufladen/Wiederanschließen der 12-V-Batterie
●Das Hybridsystem kann möglicherweise nicht gestartet werden. Gehen Sie wie folgt vor,
um das System zu initialisieren.Schalten Sie den Schalt-/Wählhebel auf P.
Öffnen und schließen Sie eine der Türen.
Starten Sie das Hybridsystem erneut.
●Unmittelbar nach dem Wiederanschließen der 12-V-Batterie ist das Entriegeln der Türen
mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist dies der Fall,
verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/Entriegeln
der Türen.
●Starten Sie das Hybridsystem mit dem “POWER”-Schalter im Modus ACCESSORY. Das
Hybridsystem startet eventuell nicht, wenn der “POWER”-Schalter ausgeschaltet ist. Beim
zweiten Versuch wird das Hybridsystem jedoch normal arbeiten.
●Der Ein-/Ausschaltermodus wird vom Fahrzeug gespeichert. Wird die 12-V-Batterie wieder
angeschlossen, schaltet das Fahrzeug den Modus des “POWER”-Schalters zurück in den
Zustand vor dem Abklemmen der Batterie. Achten Sie darauf, vor dem Abklemmen der 12-
V-Batterie den “POWER”-Schalter auszuschalten. Seien Sie beim Anschließen der 12-V-
Batterie besonders vorsichtig, wenn der Modus des “POWER”-Schalters vor einer Entla-
dung der Batterie nicht bekannt ist.
Lässt sich das System mit den oben beschriebenen Methoden auch nach mehrmaligen Ver-
suchen nicht starten, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 506 Friday, July 11, 2 014 8:45 PM

507 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG

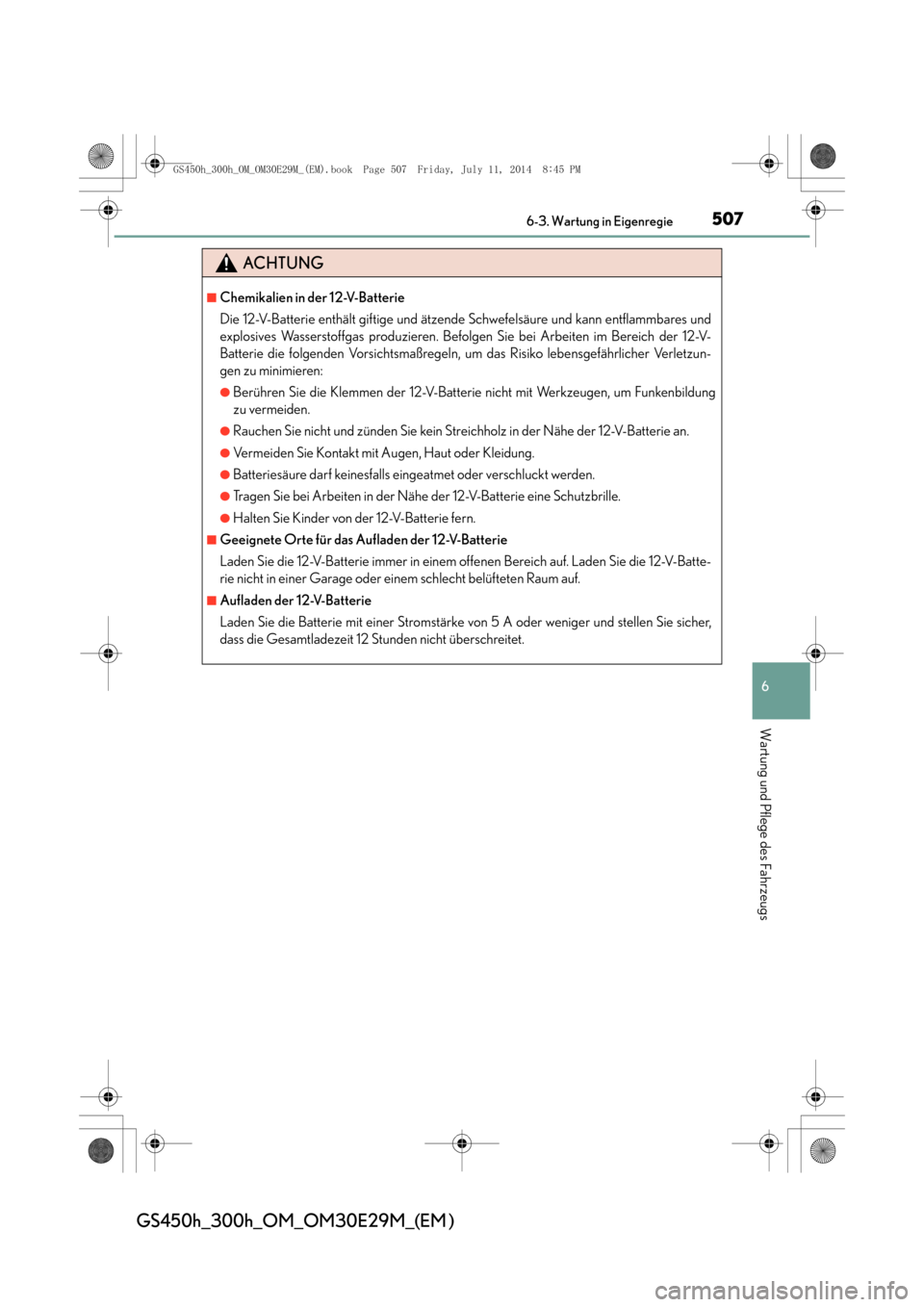

■Chemikalien in der 12-V-Batterie
Die 12-V-Batterie enthält giftige und ätzende Schwefelsäure und kann entflammbares und
explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im Bereich der 12-V-
Batterie die folgenden Vorsichtsmaßregeln, um das Risiko lebensgefährlicher Verletzun-
gen zu minimieren:
●Berühren Sie die Klemmen der 12-V-Batterie nicht mit Werkzeugen, um Funkenbildung
zu vermeiden.
●Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der 12-V-Batterie an.
●Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
●Batteriesäure darf keinesfalls eingeatmet oder verschluckt werden.
●Tragen Sie bei Arbeiten in der Nähe der 12-V-Batterie eine Schutzbrille.
●Halten Sie Kinder von der 12-V-Batterie fern.
■Geeignete Orte für das Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie immer in einem offenen Bereich auf. Laden Sie die 12-V-Batte-
rie nicht in einer Garage oder einem schlecht belüfteten Raum auf.
■Aufladen der 12-V-Batterie
Laden Sie die Batterie mit einer Stromstärke von 5 A oder weniger und stellen Sie sicher,
dass die Gesamtladezeit 12 Stunden nicht überschreitet.
GS450h_300h_OM_OM30E29M_(EM).book Page 507 Friday, July 11, 2 014 8:45 PM

5086-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG

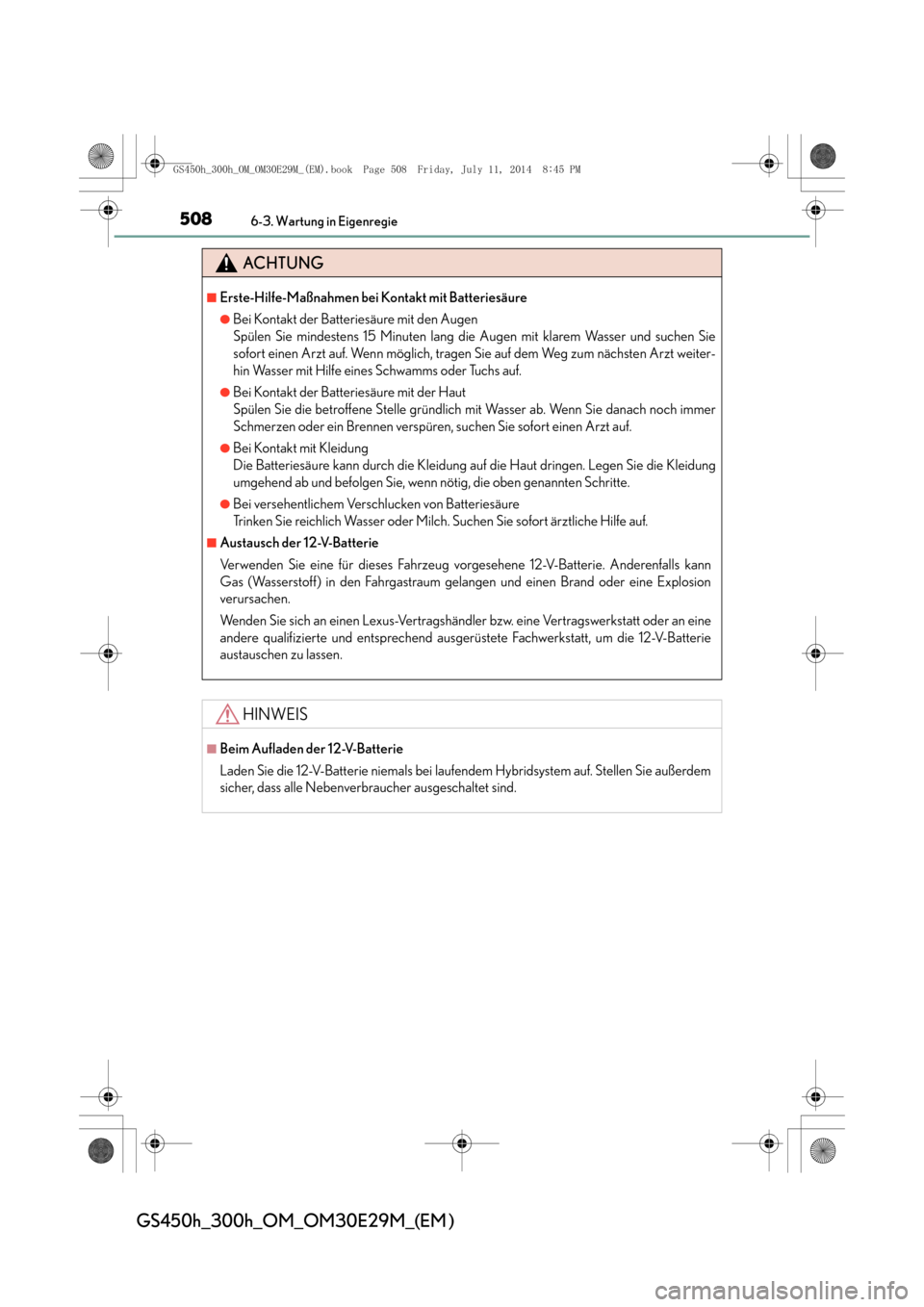

■Erste-Hilfe-Maßnahmen bei Kontakt mit Batteriesäure
●Bei Kontakt der Batteriesäure mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten Arzt weiter-
hin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
●Bei Kontakt der Batteriesäure mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch immer
Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
●Bei Kontakt mit Kleidung
Die Batteriesäure kann durch die Kleidung auf die Haut dringen. Legen Sie die Kleidung
umgehend ab und befolgen Sie, wenn nötig, die oben genannten Schritte.
●Bei versehentlichem Verschlucken von Batteriesäure
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
■Austausch der 12-V-Batterie
Verwenden Sie eine für dieses Fahrzeug vo rgesehene 12-V-Batterie. Anderenfalls kann
Gas (Wasserstoff) in den Fahrgastraum gelangen und einen Brand oder eine Explosion
verursachen.
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, um die 12-V-Batterie
austauschen zu lassen.
HINWEIS
■Beim Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie niemals bei laufen dem Hybridsystem auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
GS450h_300h_OM_OM30E29M_(EM).book Page 508 Friday, July 11, 2 014 8:45 PM

509
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

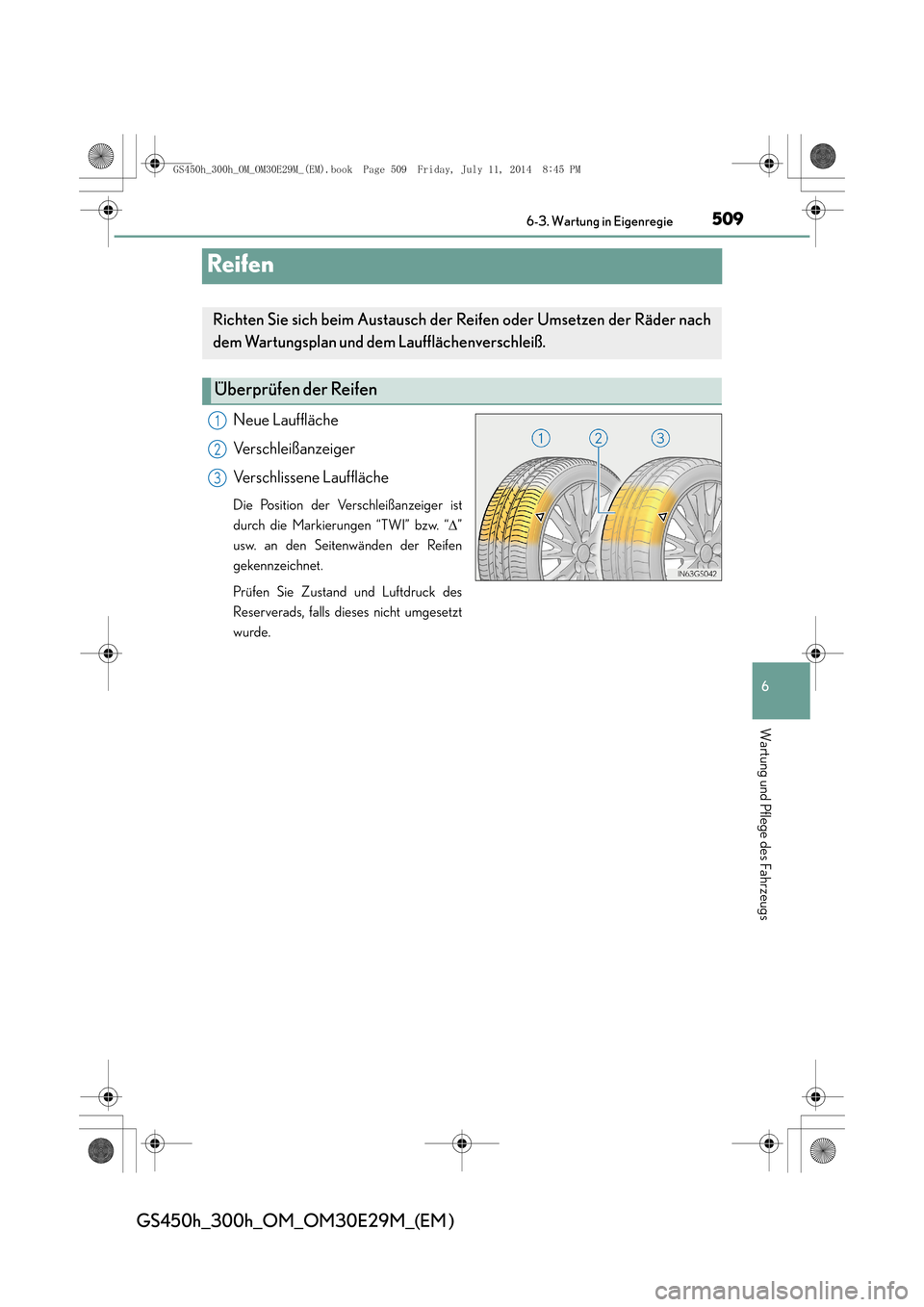

Reifen
Neue Lauffläche
Verschleißanzeiger
Verschlissene Lauffläche
Die Position der Verschleißanzeiger ist
durch die Markierungen “TWI” bzw. “
∆”
usw. an den Seitenwänden der Reifen
gekennzeichnet.
Prüfen Sie Zustand und Luftdruck des
Reserverads, falls dieses nicht umgesetzt
wurde.
Richten Sie sich beim Austausch der Reifen oder Umsetzen der Räder nach
dem Wartungsplan und de m Laufflächenverschleiß.
Überprüfen der Reifen
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 509 Friday, July 11, 2 014 8:45 PM

5106-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

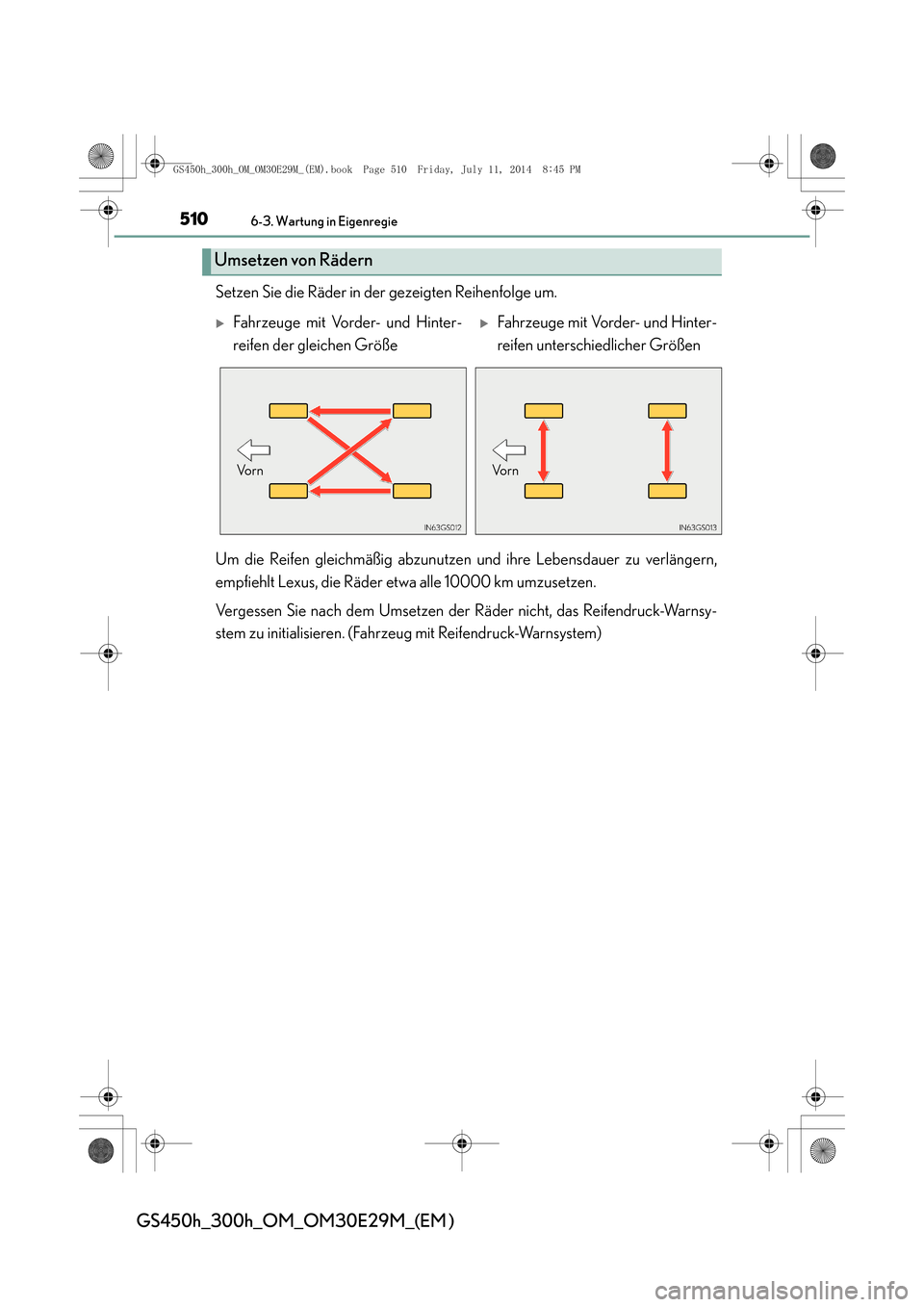

Setzen Sie die Räder in der gezeigten Reihenfolge um.
Um die Reifen gleichmäßig abzunutzen und ihre Lebensdauer zu verlängern,
empfiehlt Lexus, die Räder etwa alle 10000 km umzusetzen.
Vergessen Sie nach dem Umsetzen der Räder nicht, das Reifendruck-Warnsy-
stem zu initialisieren. (Fahrzeug mit Reifendruck-Warnsystem)
Umsetzen von Rädern
XFahrzeuge mit Vorder- und Hinter-
reifen der gleichen GrößeXFahrzeuge mit Vorder- und Hinter-
reifen unterschiedlicher Größen
Vo r nVo r n
