Lexus GS450h 2014 Betriebsanleitung (in German)

531
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

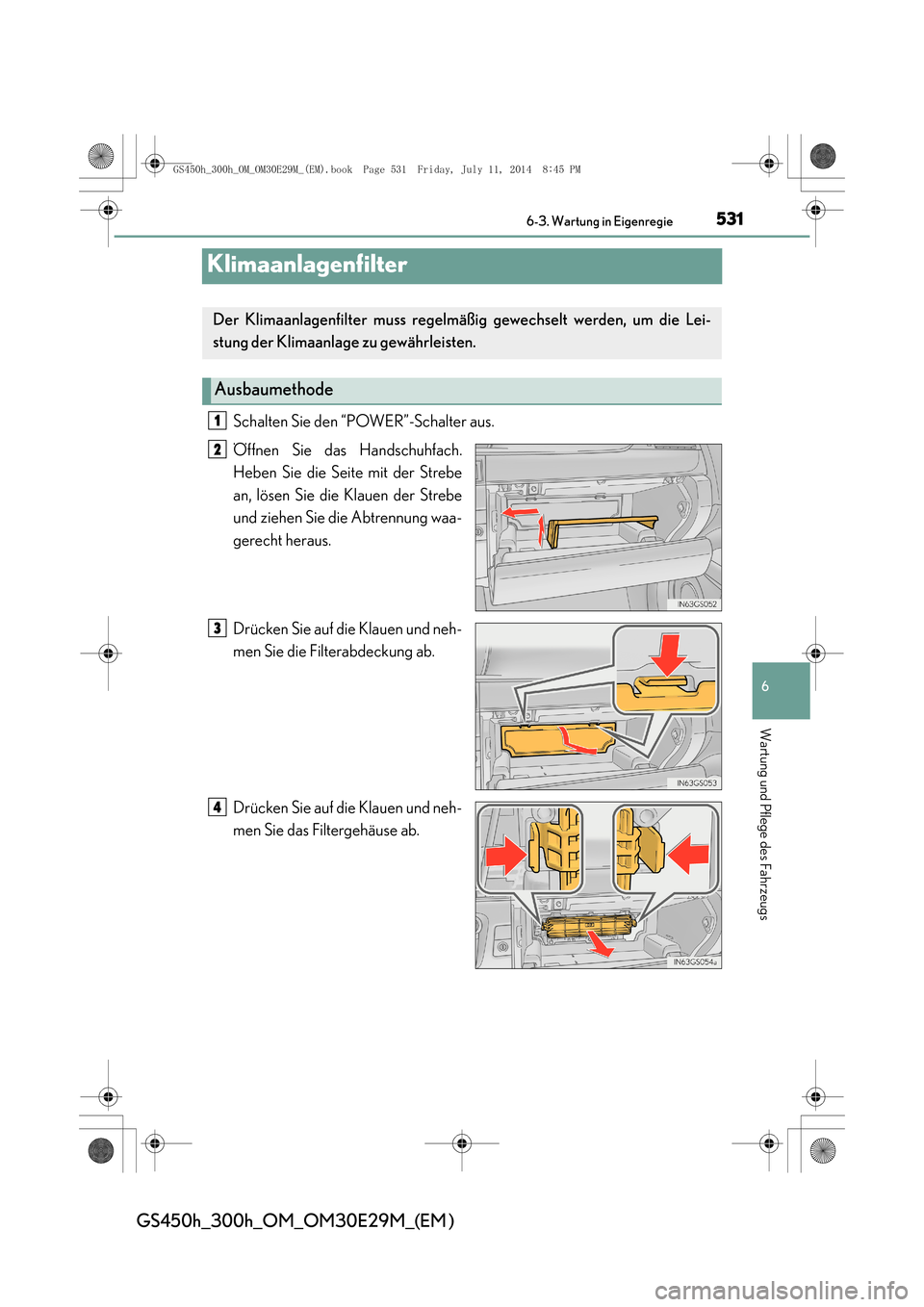

Klimaanlagenfilter
Schalten Sie den “POWER”-Schalter aus.
Öffnen Sie das Handschuhfach.
Heben Sie die Seite mit der Strebe
an, lösen Sie die Klauen der Strebe
und ziehen Sie die Abtrennung waa-
gerecht heraus.
Drücken Sie auf die Klauen und neh-
men Sie die Filterabdeckung ab.
Drücken Sie auf die Klauen und neh-
men Sie das Filtergehäuse ab.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die Lei-
stung der Klimaanlage zu gewährleisten.
Ausbaumethode
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 531 Friday, July 11, 2
014 8:45 PM

5326-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

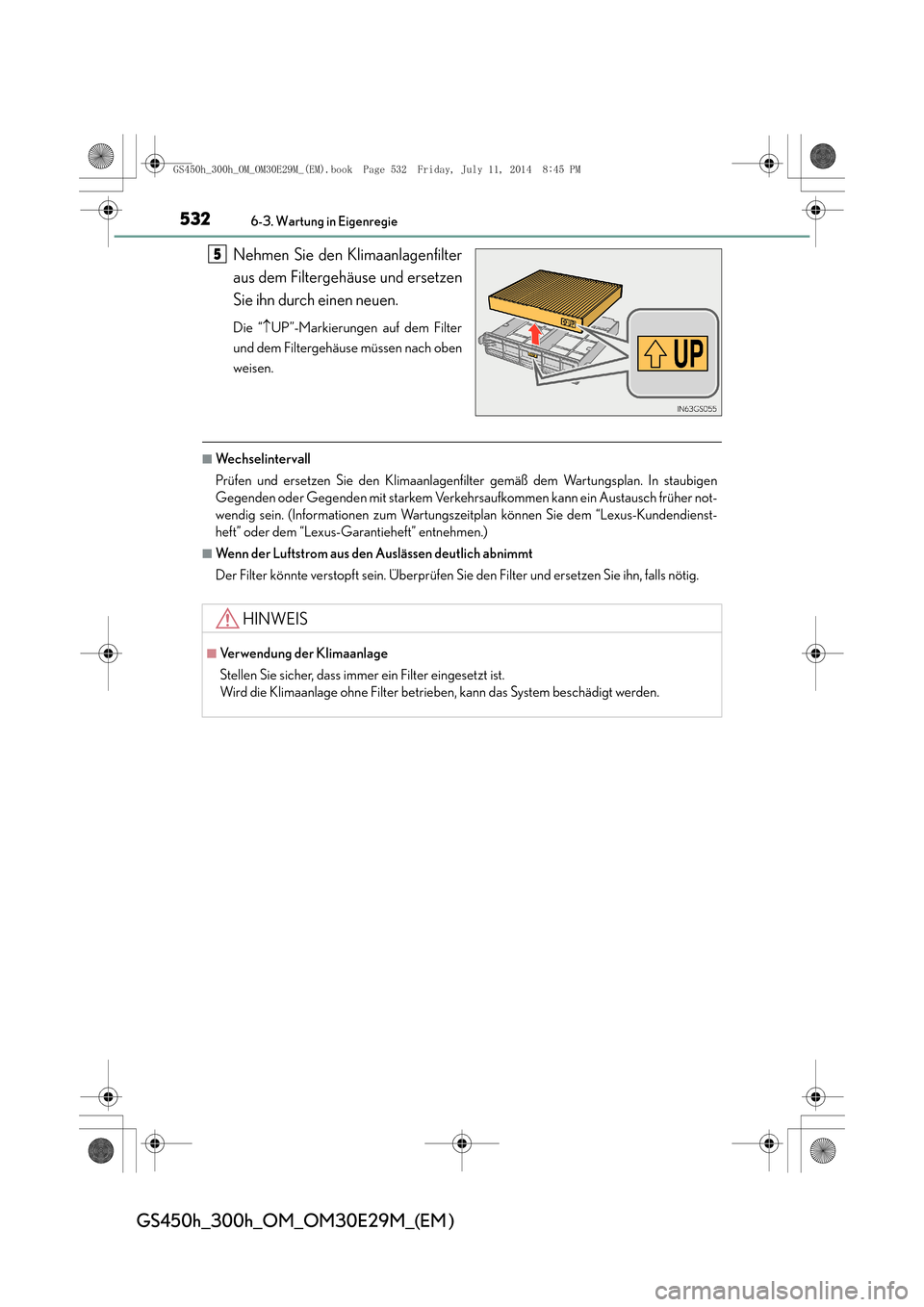

Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und ersetzen
Sie ihn durch einen neuen.
Die “↑UP”-Markierungen auf dem Filter
und dem Filtergehäuse müssen nach oben
weisen.
■Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen
Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch früher not-
wendig sein. (Informationen zum Wartungszeitplan können Sie dem “Lexus-Kundendienst-
heft” oder dem “Lexus-Garantieheft” entnehmen.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls nötig.
5
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann das System beschädigt werden.
GS450h_300h_OM_OM30E29M_(EM).book Page 532 Friday, July 11, 2 014 8:45 PM

533
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

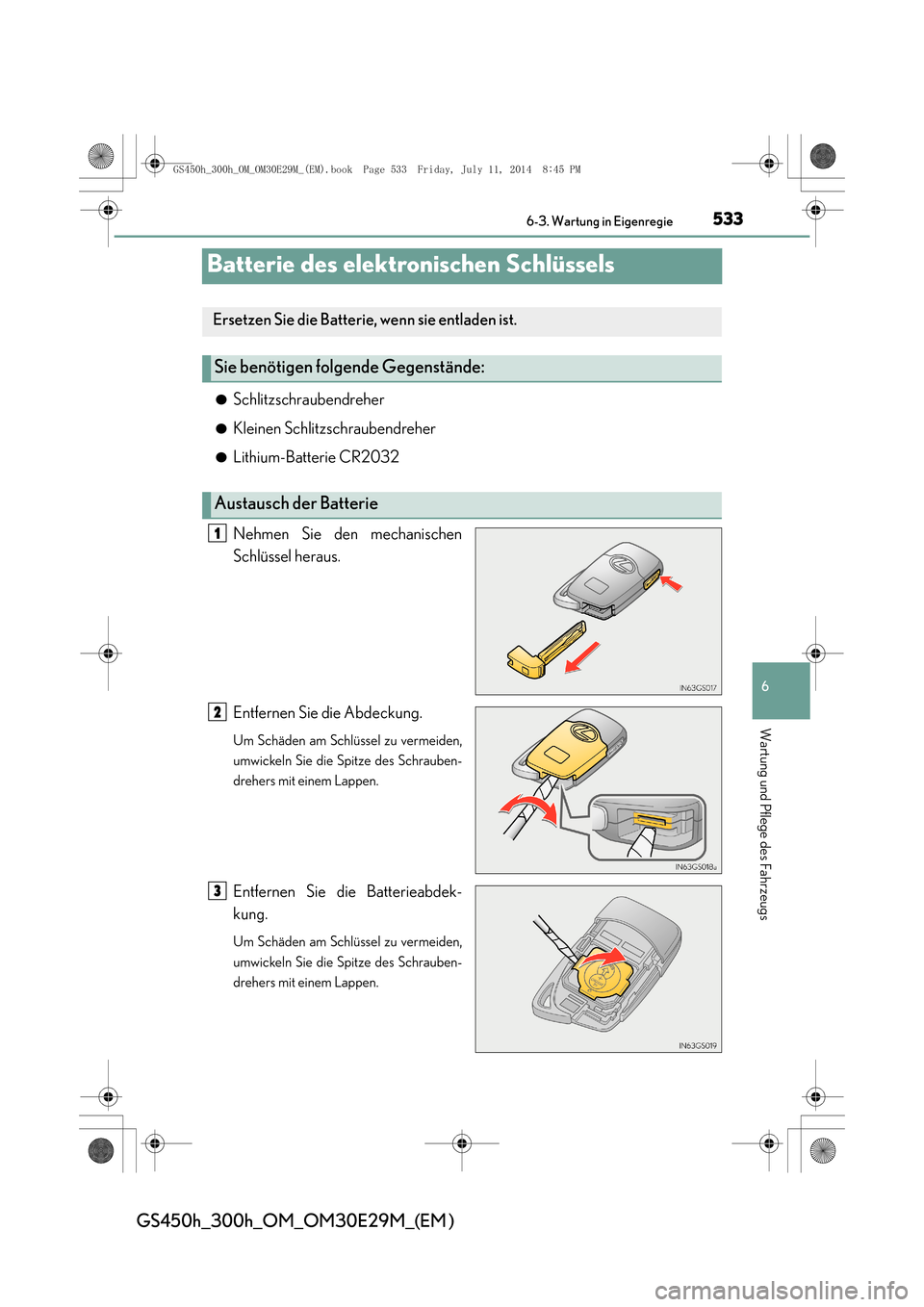

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Kleinen Schlitzschraubendreher
●Lithium-Batterie CR2032
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Entfernen Sie die Batterieabdek-
kung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austausch der Batterie
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 533 Friday, July 11, 2
014 8:45 PM

5346-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

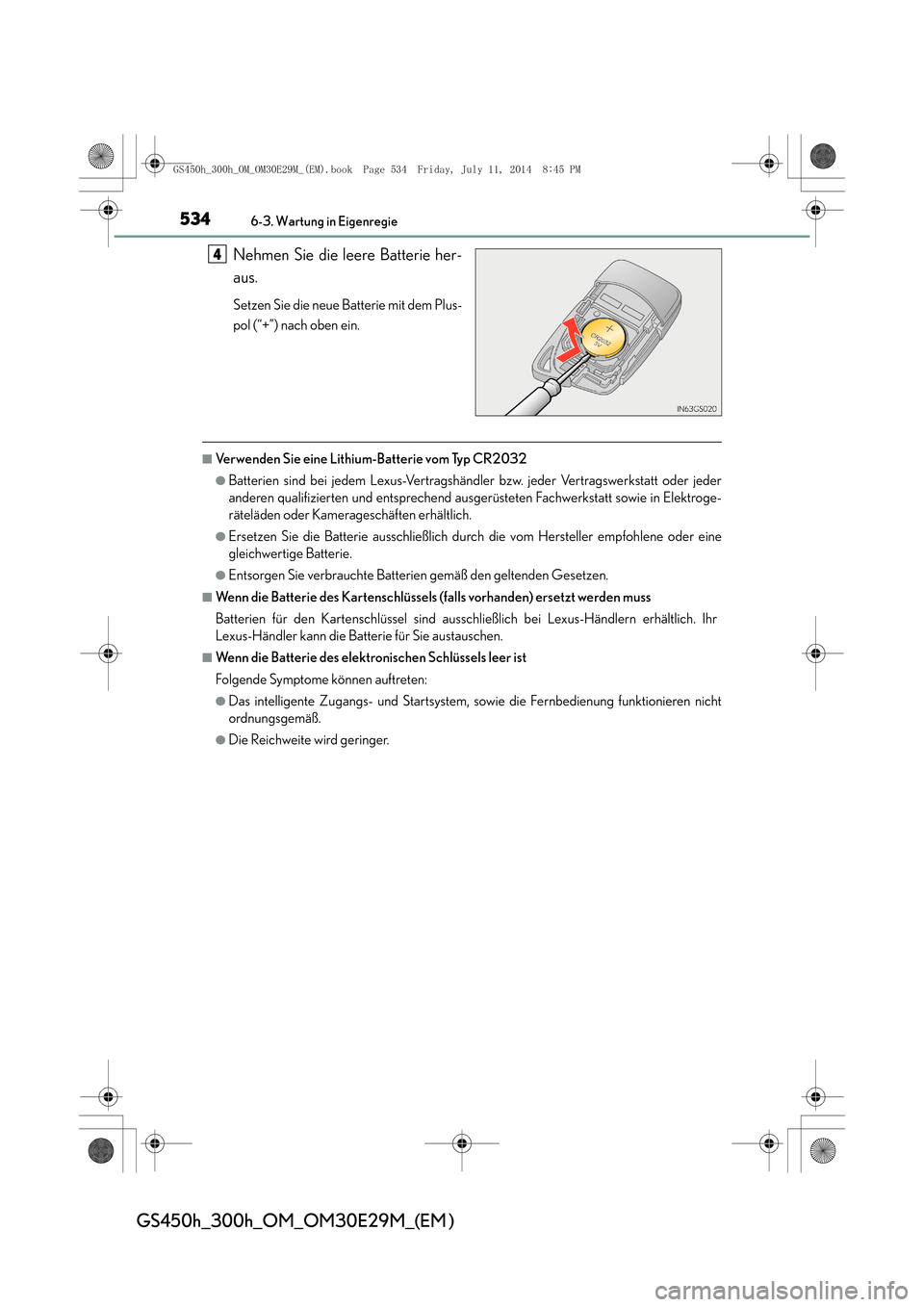

Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem Plus-
pol (“+”) nach oben ein.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Vertragswerkstatt oder jeder
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in Elektroge-
räteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder eine
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss
Batterien für den Kartenschlüssel sind ausschließlich bei Lexus-Händlern erhältlich. Ihr
Lexus-Händler kann die Batterie für Sie austauschen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem, sowie die Fernbedienung funktionieren nicht
ordnungsgemäß.
●Die Reichweite wird geringer.
4
GS450h_300h_OM_OM30E29M_(EM).book Page 534 Friday, July 11, 2 014 8:45 PM

535 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

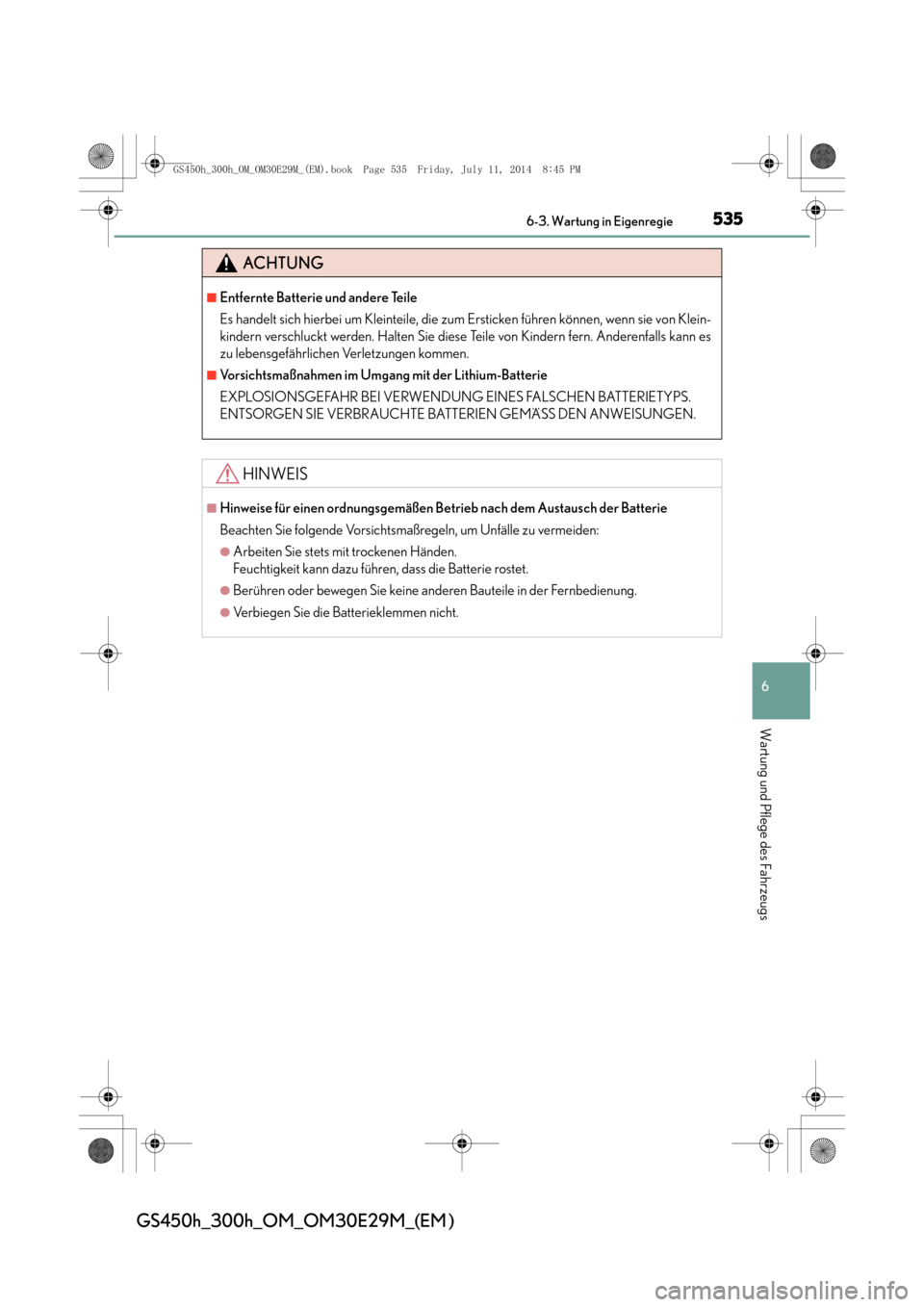

ACHTUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von Klein-
kindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderenfalls kann es
zu lebensgefährlichen Verletzungen kommen.
■Vorsichtsmaßnahmen im Umgang mit der Lithium-Batterie
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE VERBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■Hinweise für einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie
Beachten Sie folgende Vorsichtsmaß regeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieklemmen nicht.
GS450h_300h_OM_OM30E29M_(EM).book Page 535 Friday, July 11, 2 014 8:45 PM

5366-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

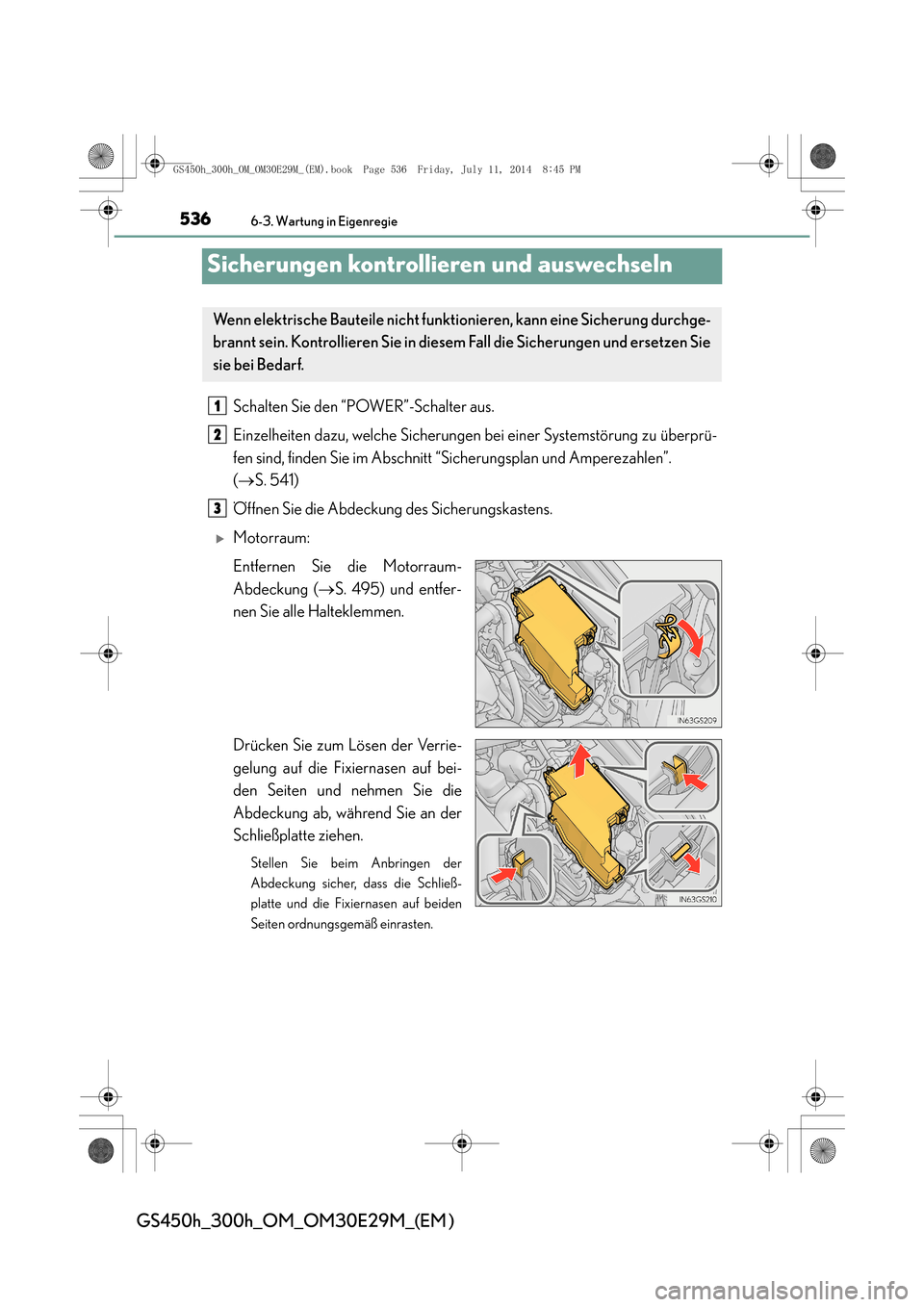

Sicherungen kontrollieren und auswechseln
Schalten Sie den “POWER”-Schalter aus.
Einzelheiten dazu, welche Sicherungen bei einer Systemstörung zu überprü-
fen sind, finden Sie im Abschnitt “Sicherungsplan und Amperezahlen”.
( → S. 541)
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum:
Entfernen Sie die Motorraum-
Abdeckung ( →S. 495) und entfer-
nen Sie alle Halteklemmen.
Drücken Sie zum Lösen der Verrie-
gelung auf die Fixiernasen auf bei-
den Seiten und nehmen Sie die
Abdeckung ab, während Sie an der
Schließplatte ziehen.
Stellen Sie beim Anbringen der
Abdeckung sicher, dass die Schließ-
platte und die Fixiernasen auf beiden
Seiten ordnungsgemäß einrasten.
Wenn elektrische Bauteile nicht funktion ieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 536 Friday, July 11, 2 014 8:45 PM

537 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

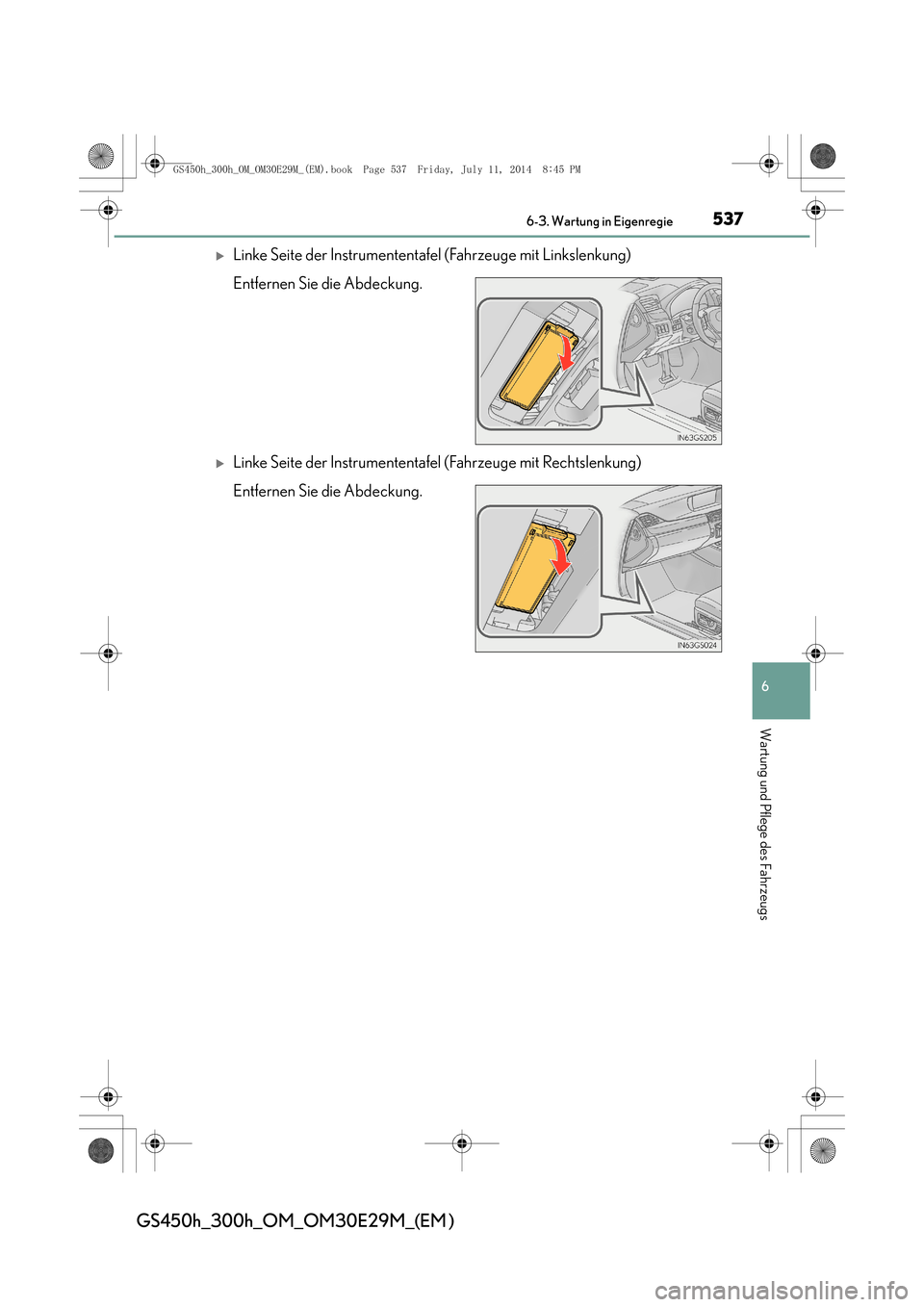

XLinke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Abdeckung.
XLinke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
GS450h_300h_OM_OM30E29M_(EM).book Page 537 Friday, July 11, 2014 8:45 PM

5386-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

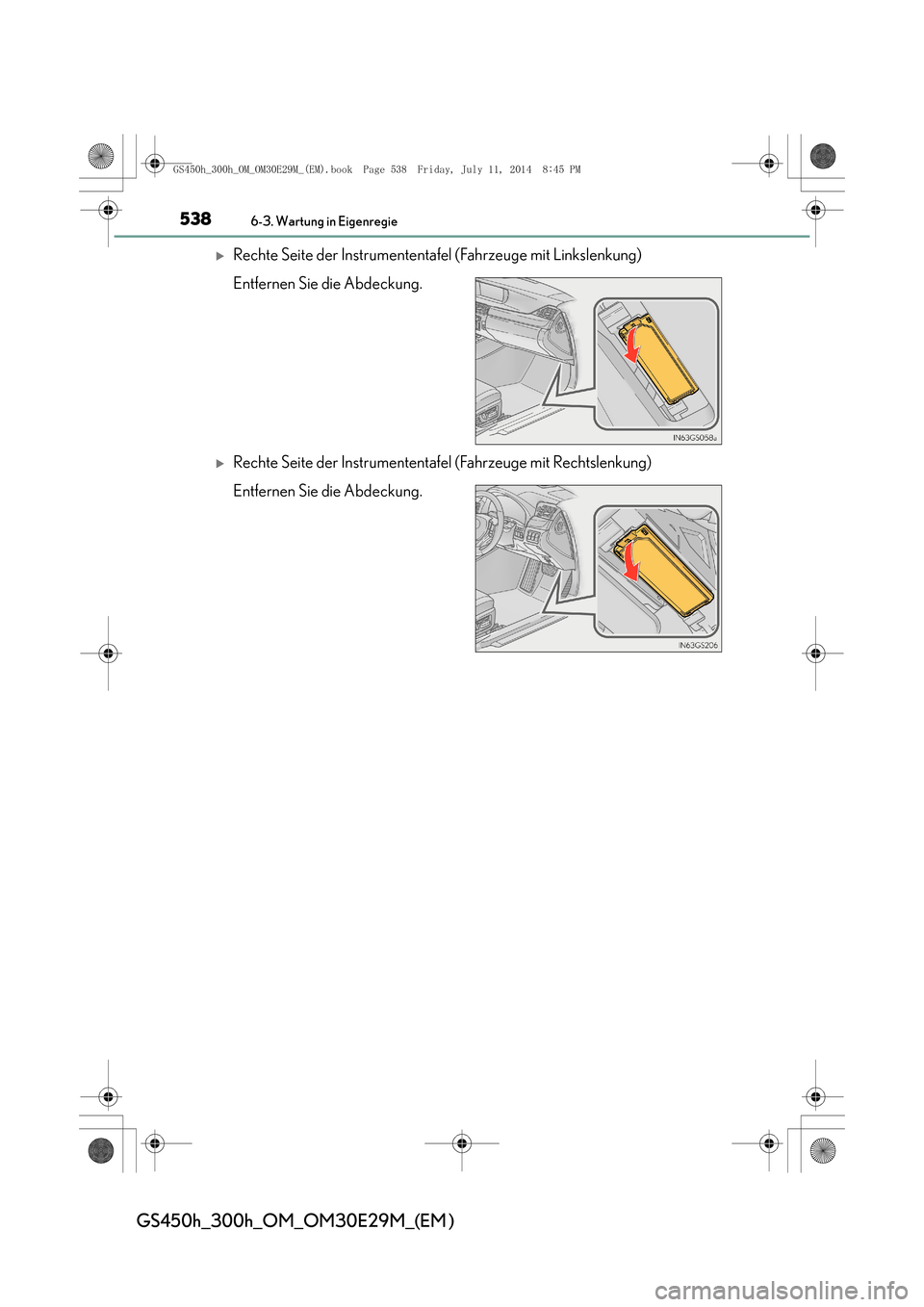

XRechte Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Abdeckung.
XRechte Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
GS450h_300h_OM_OM30E29M_(EM).book Page 538 Friday, July 11, 2014 8:45 PM

539 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

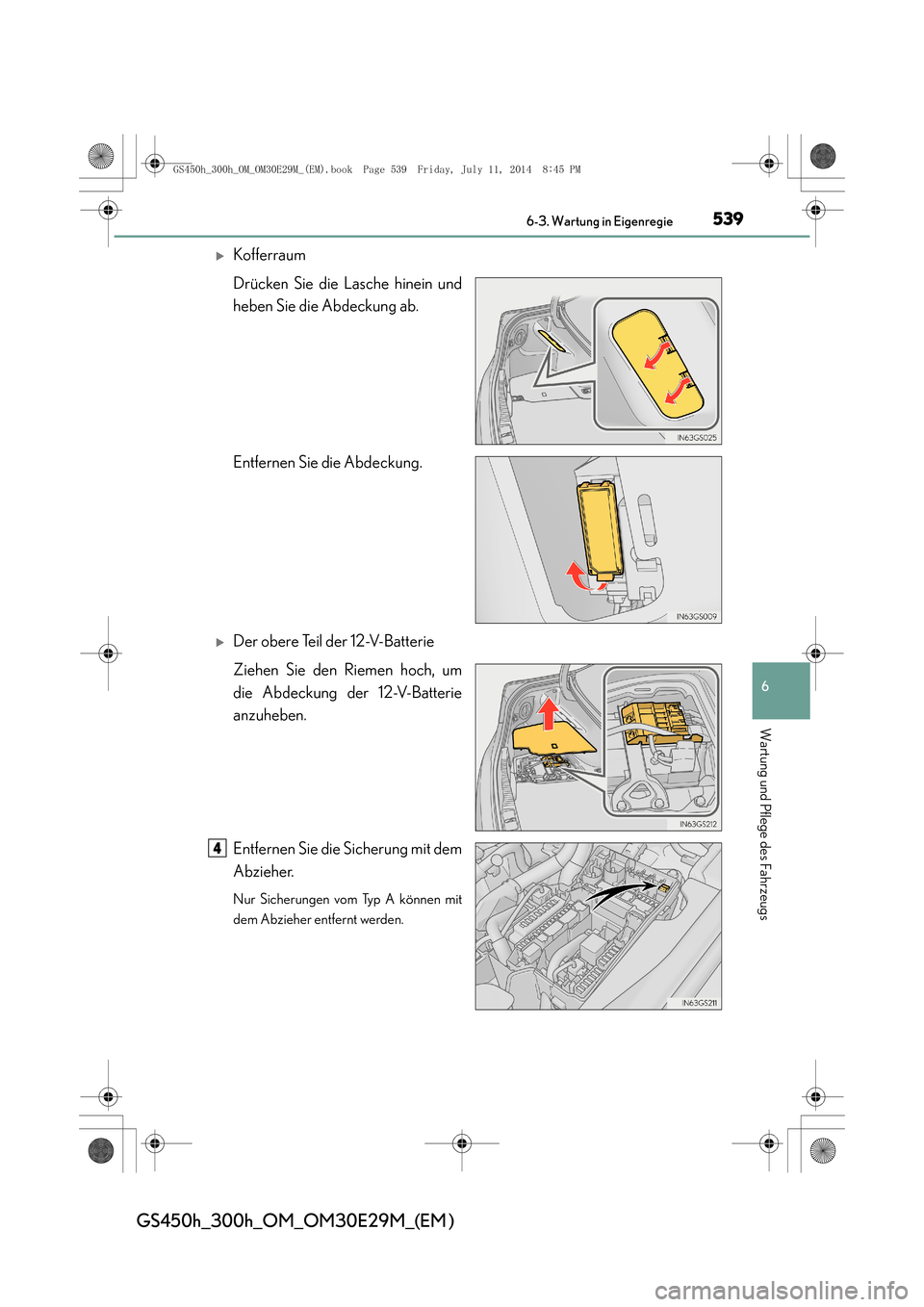

XKofferraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Entfernen Sie die Abdeckung.
XDer obere Teil der 12-V-Batterie
Ziehen Sie den Riemen hoch, um
die Abdeckung der 12-V-Batterie
anzuheben.
Entfernen Sie die Sicherung mit dem
Abzieher.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4
GS450h_300h_OM_OM30E29M_(EM).book Page 539 Friday, July 11, 2014 8:45 PM

5406-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

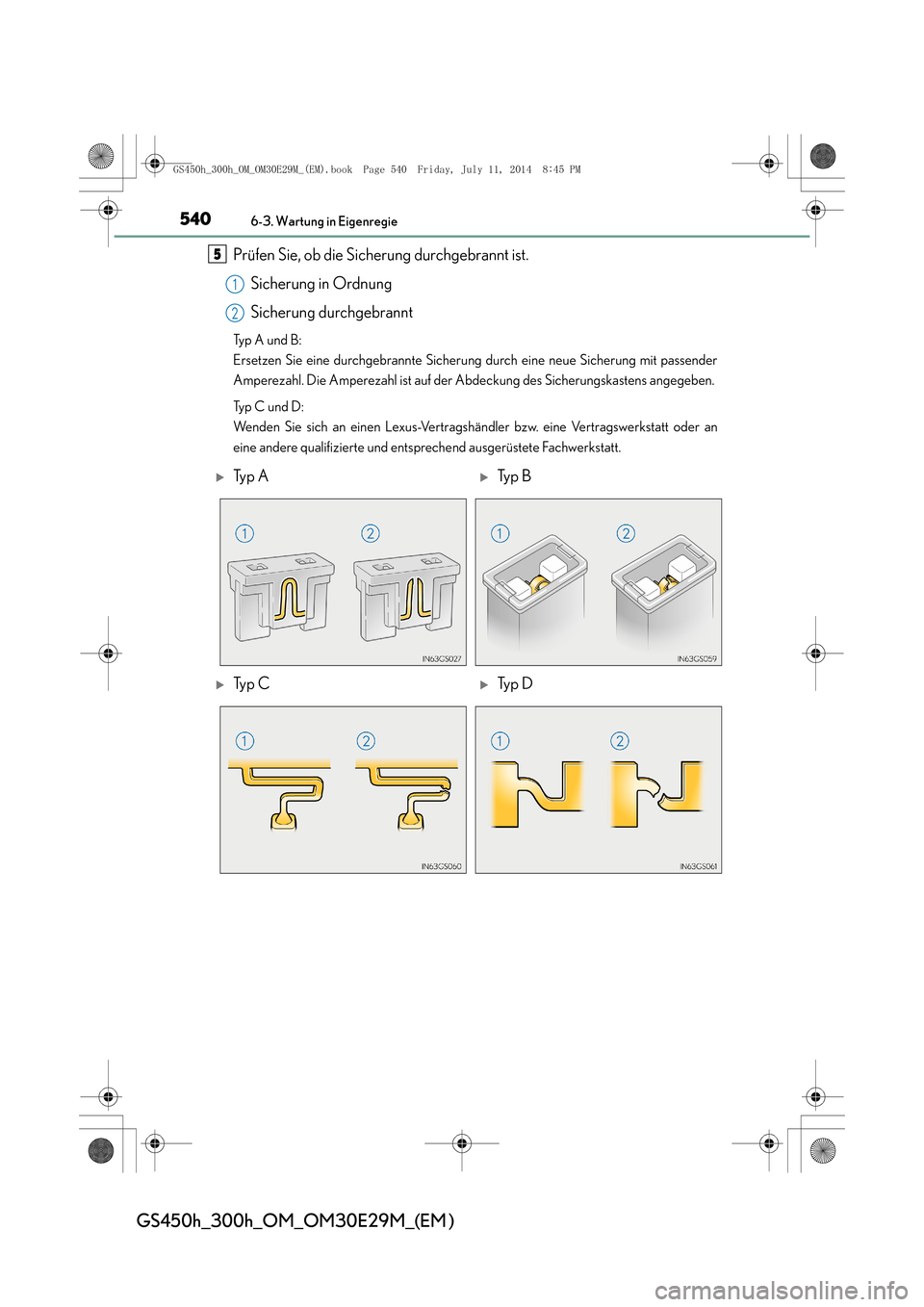

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D:
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
5
1
2
XTy p AXTy p B
XTy p CXTy p D
