6717-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

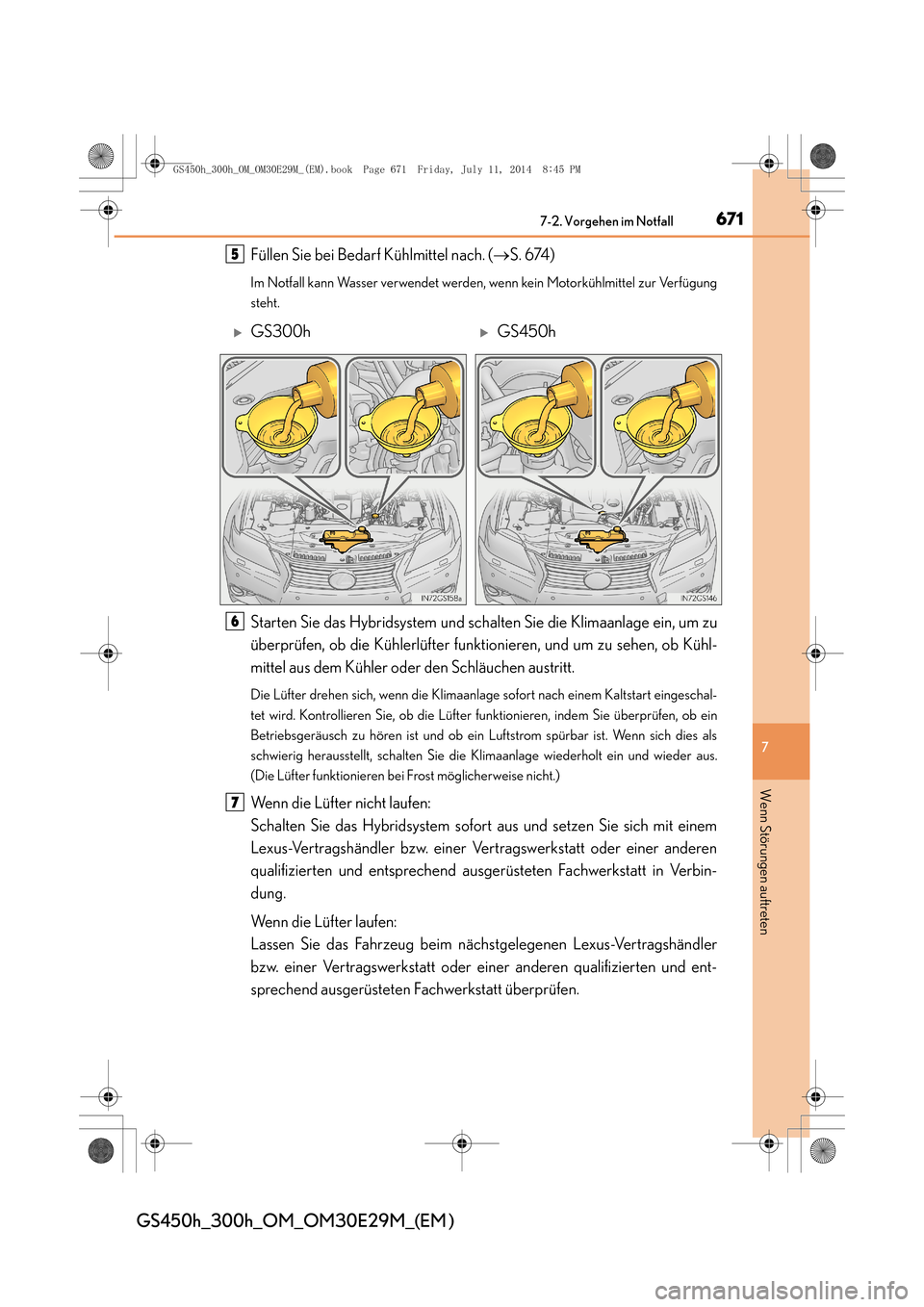

Füllen Sie bei Bedarf Kühlmittel nach. (→S. 674)
Im Notfall kann Wasser verwendet werden, wenn kein Motorkühlmittel zur Verfügung
steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um zu
überprüfen, ob die Kühlerlüfter funktionieren, und um zu sehen, ob Kühl-
mittel aus dem Kühler oder den Schläuchen austritt.
Die Lüfter drehen sich, wenn die Klimaanlage sofort nach einem Kaltstart eingeschal-
tet wird. Kontrollieren Sie, ob die Lüfter funktionieren, indem Sie überprüfen, ob ein
Betriebsgeräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich dies als
schwierig herausstellt, schalten Sie die K limaanlage wiederholt ein und wieder aus.
(Die Lüfter funktionieren bei Frost möglicherweise nicht.)
Wenn die Lüfter nicht laufen:
Schalten Sie das Hybridsystem sofort aus und setzen Sie sich mit einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Wenn die Lüfter laufen:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten F achwerkstatt überprüfen.
5
XGS300hXGS450h
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 671 Friday, July 11, 2 014 8:45 PM

6727-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

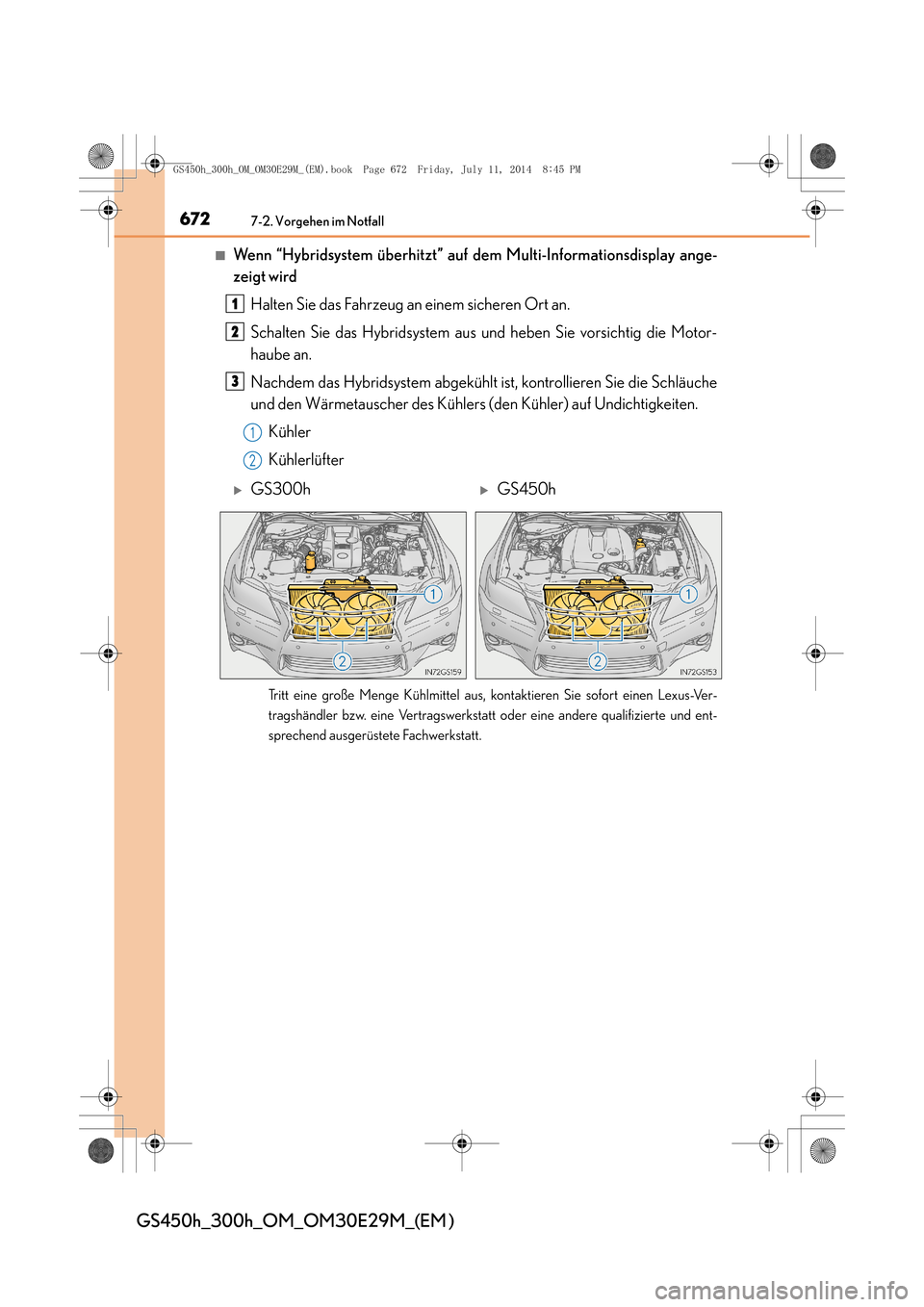

■Wenn “Hybridsystem überhitzt” auf dem Multi-Informationsdisplay ange-
zeigt wird
Halten Sie das Fahrzeug an einem sicheren Ort an.
Schalten Sie das Hybridsystem aus und heben Sie vorsichtig die Motor-
haube an.
Nachdem das Hybridsystem abgekühlt is t, kontrollieren Sie die Schläuche
und den Wärmetauscher des Kühlers (den Kühler) auf Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, ko ntaktieren Sie sofort einen Lexus-Ver-
tragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt.
1
2
3
1
2
XGS300hXGS450h
GS450h_300h_OM_OM30E29M_(EM).book Page 672 Friday, July 11, 2 014 8:45 PM

6737-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

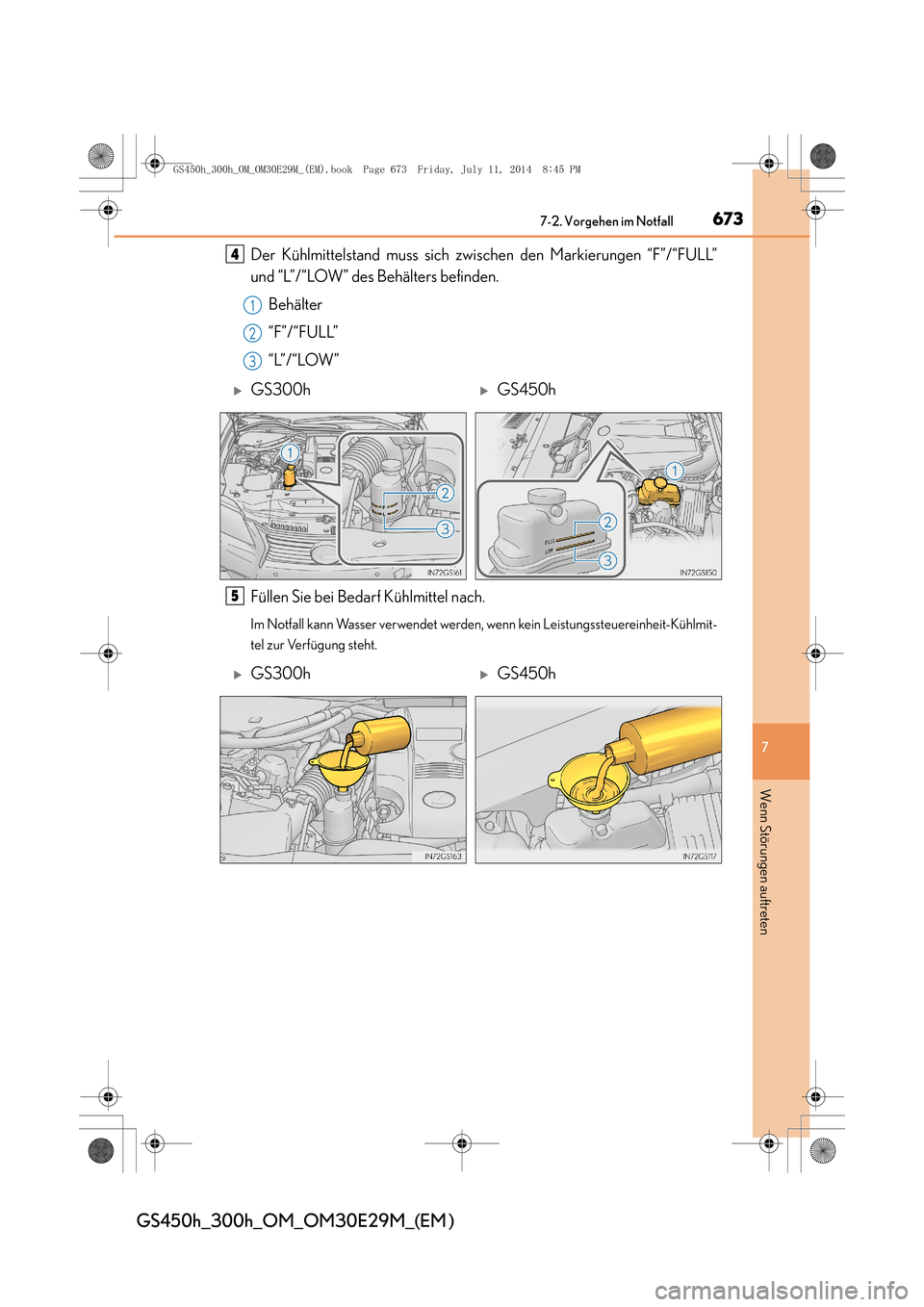

Der Kühlmittelstand muss sich zwischen den Markierungen “F”/“FULL”
und “L”/“LOW” des Behälters befinden.Behälter
“F”/“FULL”
“L”/“LOW”
Füllen Sie bei Bedarf Kühlmittel nach.
Im Notfall kann Wasser verwendet werden, wenn kein Leistungssteuereinheit-Kühlmit-
tel zur Verfügung steht.
4
1
2
3
XGS300hXGS450h
5
XGS300hXGS450h
GS450h_300h_OM_OM30E29M_(EM).book Page 673 Friday, July 11, 2 014 8:45 PM

6747-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

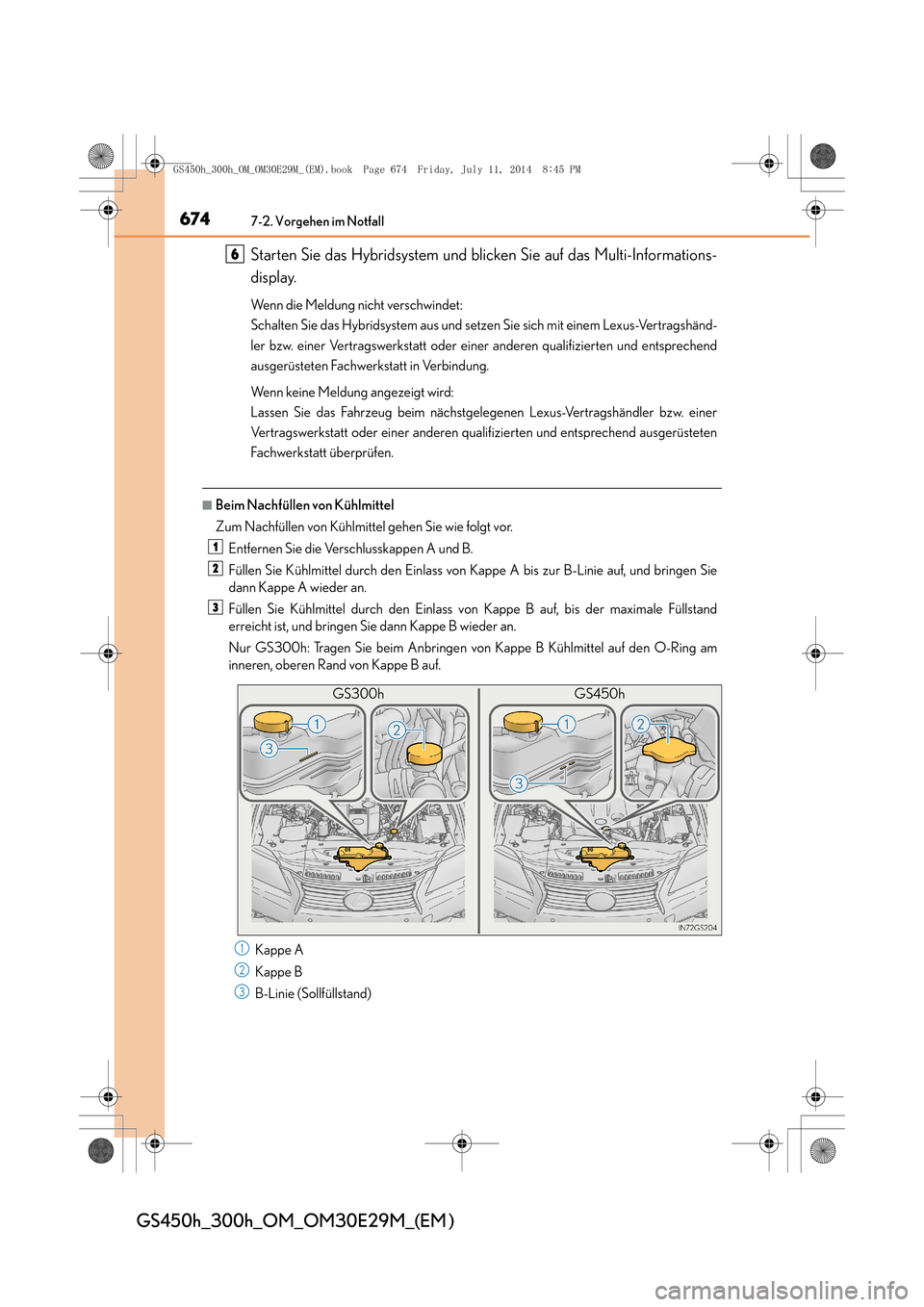

Starten Sie das Hybridsystem und blicken Sie auf das Multi-Informations-
display.
Wenn die Meldung nicht verschwindet:
Schalten Sie das Hybridsystem aus und setzen Sie sich mit einem Lexus-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Wenn keine Meldung angezeigt wird:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
■Beim Nachfüllen von Kühlmittel
Zum Nachfüllen von Kühlmittel gehen Sie wie folgt vor.Entfernen Sie die Verschlusskappen A und B.
Füllen Sie Kühlmittel durch den Einlass von Kappe A bis zur B-Linie auf, und bringen Sie
dann Kappe A wieder an.
Füllen Sie Kühlmittel durch den Einlass von Kappe B auf, bis der maximale Füllstand
erreicht ist, und bringen Sie dann Kappe B wieder an.
Nur GS300h: Tragen Sie beim Anbringen von Kappe B Kühlmittel auf den O-Ring am
inneren, oberen Rand von Kappe B auf.
Kappe A
Kappe B
B-Linie (Sollfüllstand)
6
1
2
3
GS300h GS450h
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 674 Friday, July 11, 2 014 8:45 PM

6757-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

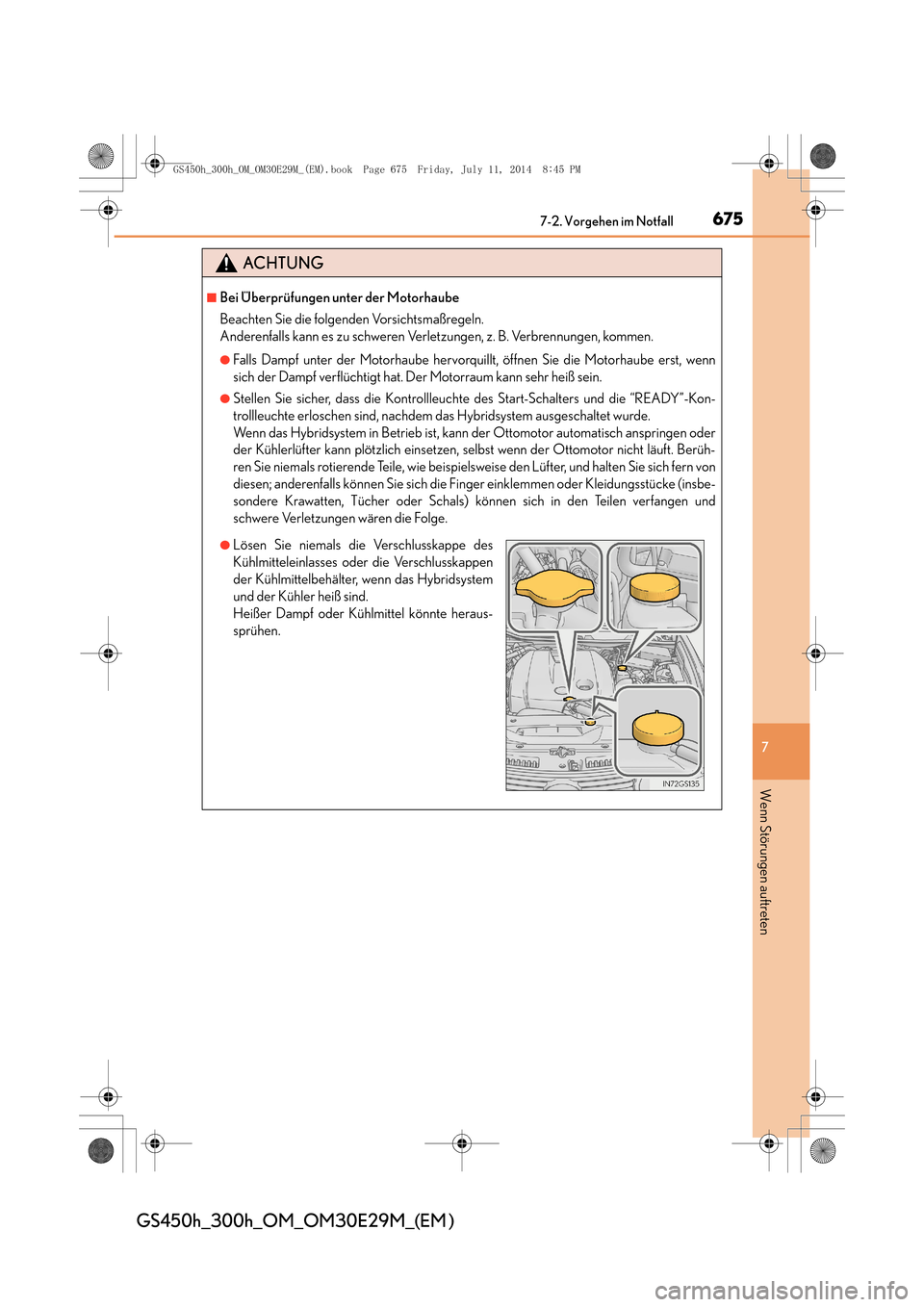

ACHTUNG
■Bei Überprüfungen unter der Motorhaube
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen, z. B. Verbrennungen, kommen.
●Falls Dampf unter der Motorhaube hervorquillt, öffnen Sie die Motorhaube erst, wenn
sich der Dampf verflüchtigt hat. Der Motorraum kann sehr heiß sein.
●Stellen Sie sicher, dass die Kontrollleuchte des Start-Schalters und die “READY”-Kon-
trollleuchte erloschen sind, nachdem das Hybridsystem ausgeschaltet wurde.
Wenn das Hybridsystem in Betrieb ist, kann der Ottomotor automatisch anspringen oder
der Kühlerlüfter kann plötzlich einsetzen, selbst wenn der Ottomotor nicht läuft. Berüh-
ren Sie niemals rotierende Teile, wie beispielsweise den Lüfter, und halten Sie sich fern von
diesen; anderenfalls können Si e sich die Finger einklemmen oder Kleidungsstücke (insbe-
sondere Krawatten, Tücher oder Schals) können sich in den Teilen verfangen und
schwere Verletzungen wären die Folge.
●Lösen Sie niemals die Verschlusskappe des
Kühlmitteleinlasses oder die Verschlusskappen
der Kühlmittelbehälter, wenn das Hybridsystem
und der Kühler heiß sind.
Heißer Dampf oder Kühlmittel könnte heraus-
sprühen.
GS450h_300h_OM_OM30E29M_(EM).book Page 675 Friday, July 11, 2 014 8:45 PM

6767-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

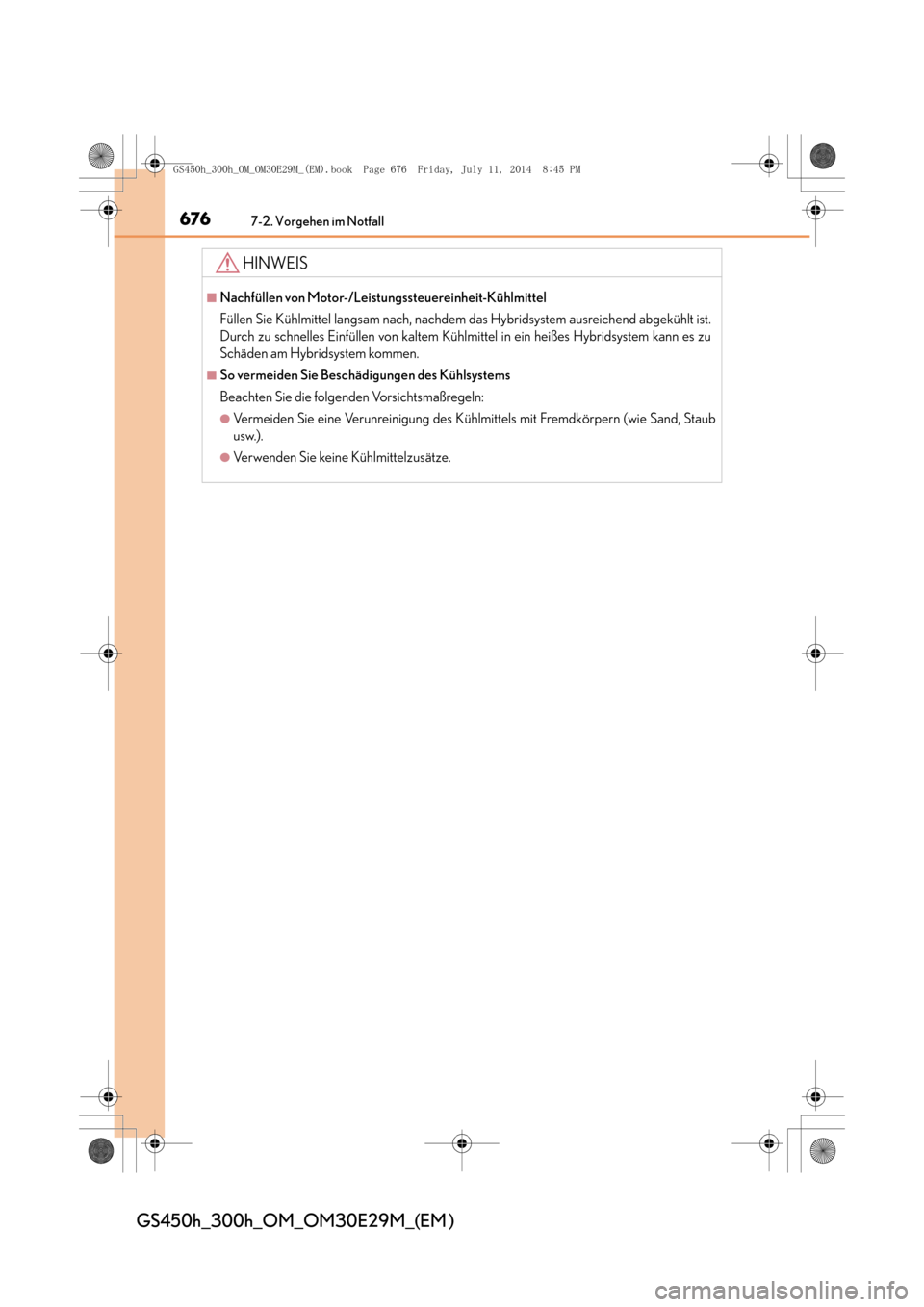

HINWEIS
■Nachfüllen von Motor-/Leistungssteuereinheit-Kühlmittel
Füllen Sie Kühlmittel langsam nach, nachdem das Hybridsystem ausreichend abgekühlt ist.
Durch zu schnelles Einfüllen von kaltem Kühlmittel in ein heißes Hybridsystem kann es zu
Schäden am Hybridsystem kommen.
■So vermeiden Sie Beschädigungen des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßregeln:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (wie Sand, Staub
usw.).
●Verwenden Sie keine Kühlmittelzusätze.
GS450h_300h_OM_OM30E29M_(EM).book Page 676 Friday, July 11, 2 014 8:45 PM

677
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

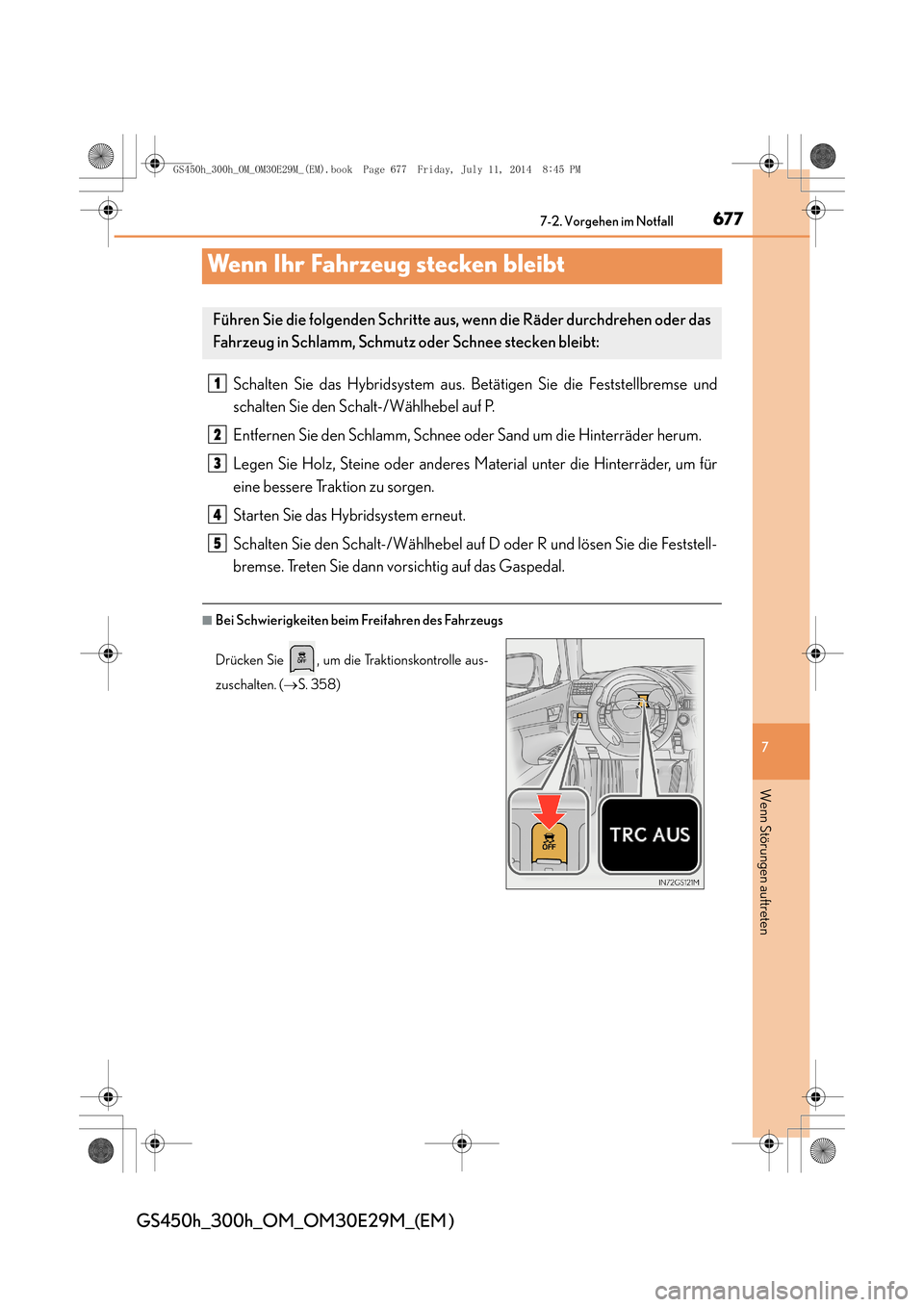

Wenn Ihr Fahrzeug stecken bleibt
Schalten Sie das Hybridsystem aus. Betätigen Sie die Feststellbremse und
schalten Sie den Scha
lt-/Wählhebel auf P.
Entfernen Sie den Schlamm, Schnee oder Sand um die Hinterräder herum.
Legen Sie Holz, Steine oder anderes Material unter die Hinterräder, um für
eine bessere Traktion zu sorgen.
Starten Sie das Hybridsystem erneut.
Schalten Sie den Schalt-/Wählhebel auf D oder R und lösen Sie die Feststell-
bremse. Treten Sie dann vorsichtig auf das Gaspedal.
■Bei Schwierigkeiten beim Freifahren des Fahrzeugs
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen oder das
Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um die Traktionskontrolle aus-
zuschalten. ( →S. 358)
1
2
3
4
5
GS450h_300h_OM_OM30E29M_(EM).book Page 677 Friday, July 11, 2 014 8:45 PM

6787-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

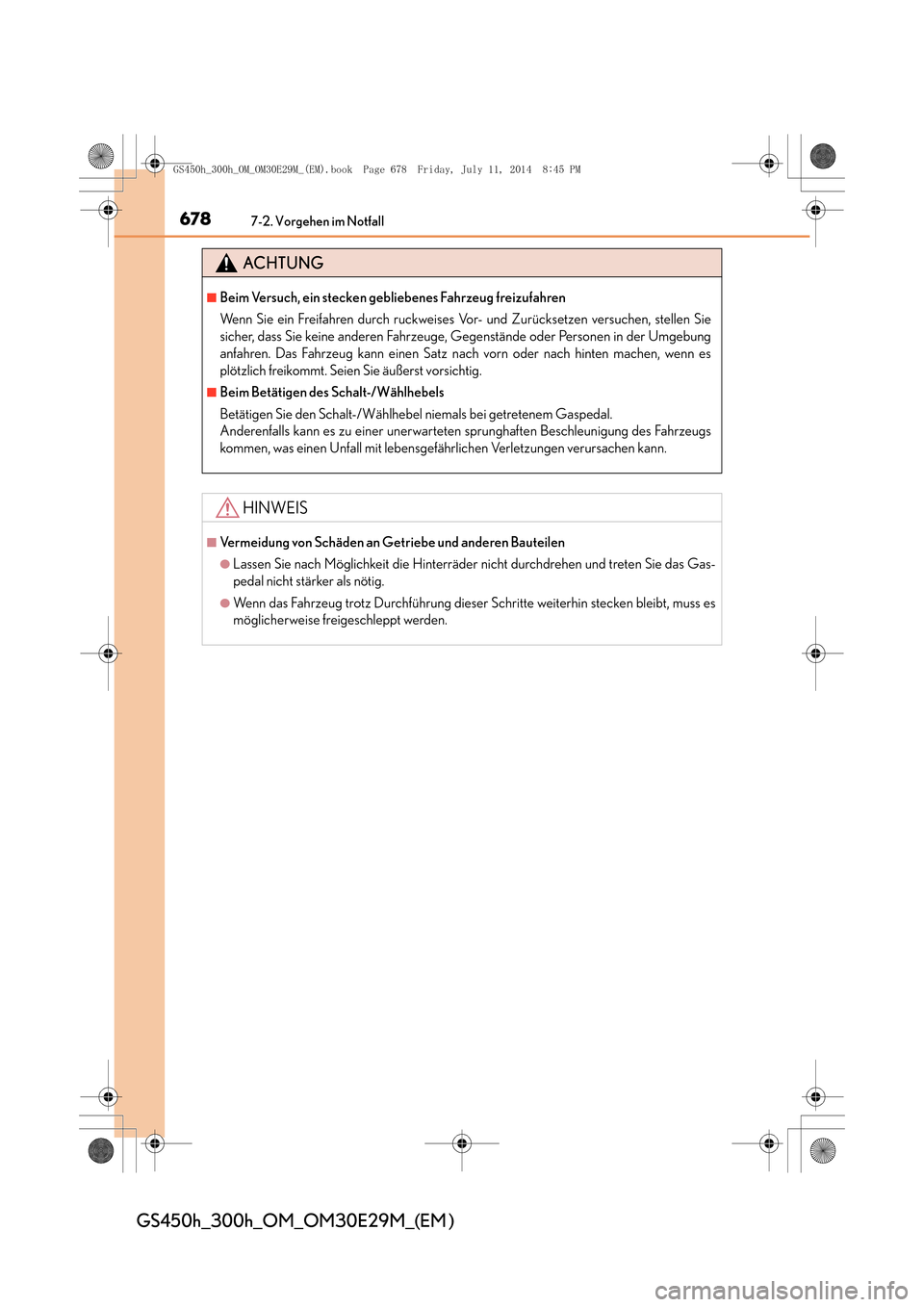

ACHTUNG
■Beim Versuch, ein stecken gebliebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen Sie
sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der Umgebung
anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten machen, wenn es
plötzlich freikommt. Seien Sie äußerst vorsichtig.
■Beim Betätigen des Schalt-/Wählhebels
Betätigen Sie den Schalt-/Wählhebel niemals bei getretenem Gaspedal.
Anderenfalls kann es zu einer unerwarteten sprunghaften Beschleunigung des Fahrzeugs
kommen, was einen Unfall mit lebensgefährlichen Verletzungen verursachen kann.
HINWEIS
■Vermeidung von Schäden an Getriebe und anderen Bauteilen
●Lassen Sie nach Möglichkeit die Hinterräde r nicht durchdrehen und treten Sie das Gas-
pedal nicht stärker als nötig.
●Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt, muss es
möglicherweise freigeschleppt werden.
GS450h_300h_OM_OM30E29M_(EM).book Page 678 Friday, July 11, 2 014 8:45 PM

679
8

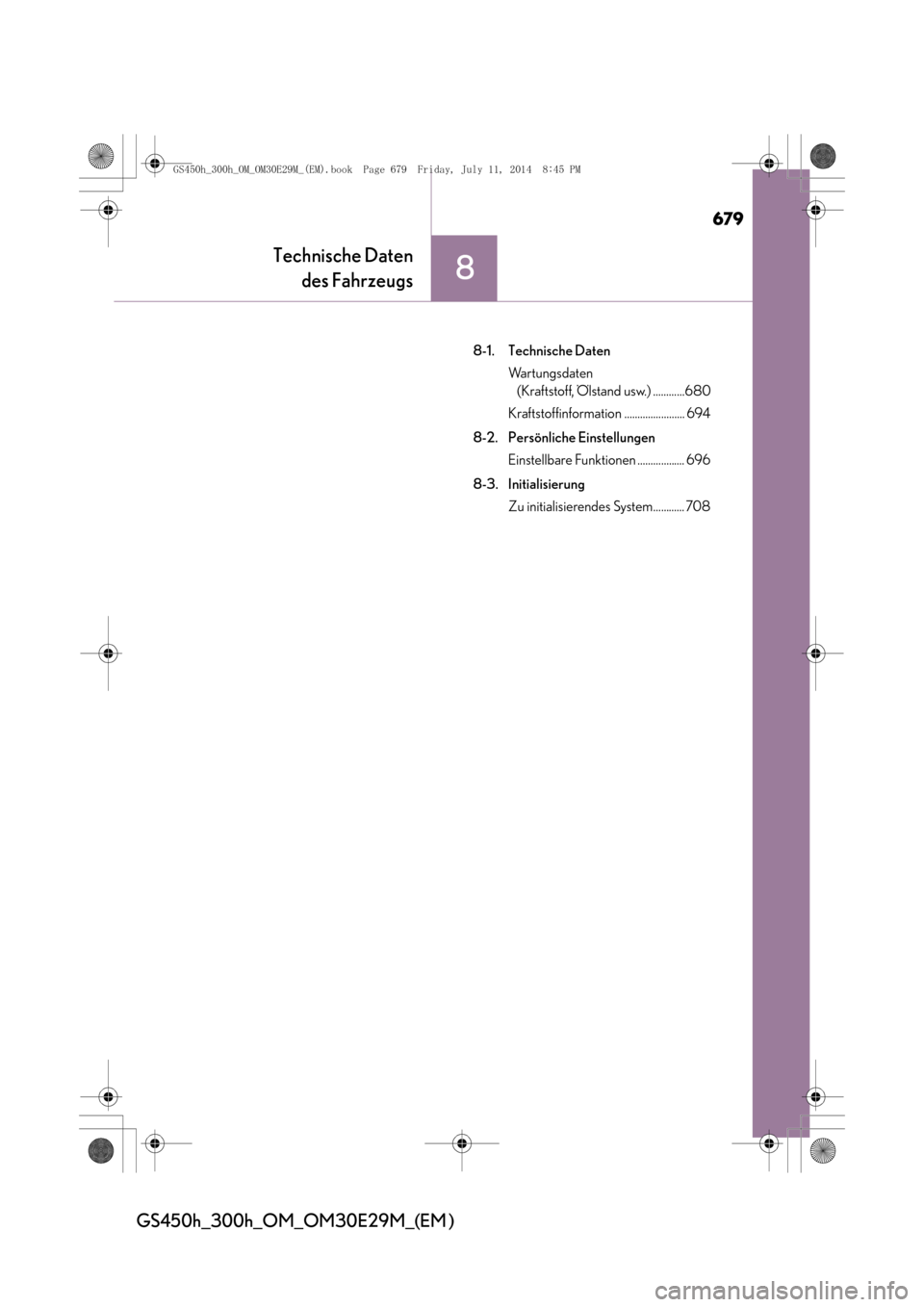

Technische Datendes Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
8-1. Technische Daten
Wa r t u n g s d a t e n (Kraftstoff, Ölstand usw.) ............680
Kraftstoffinformation ....................... 694
8-2. Persönliche Einstellungen Einstellbare Funktionen .................. 696
8-3. Initialisierung Zu initialisierendes System............ 708
GS450h_300h_OM_OM30E29M_(EM).book Page 679 Friday, July 11, 2 014 8:45 PM

6808-1. Technische Daten
GS450h_300h_OM_OM30E29M_(EM )

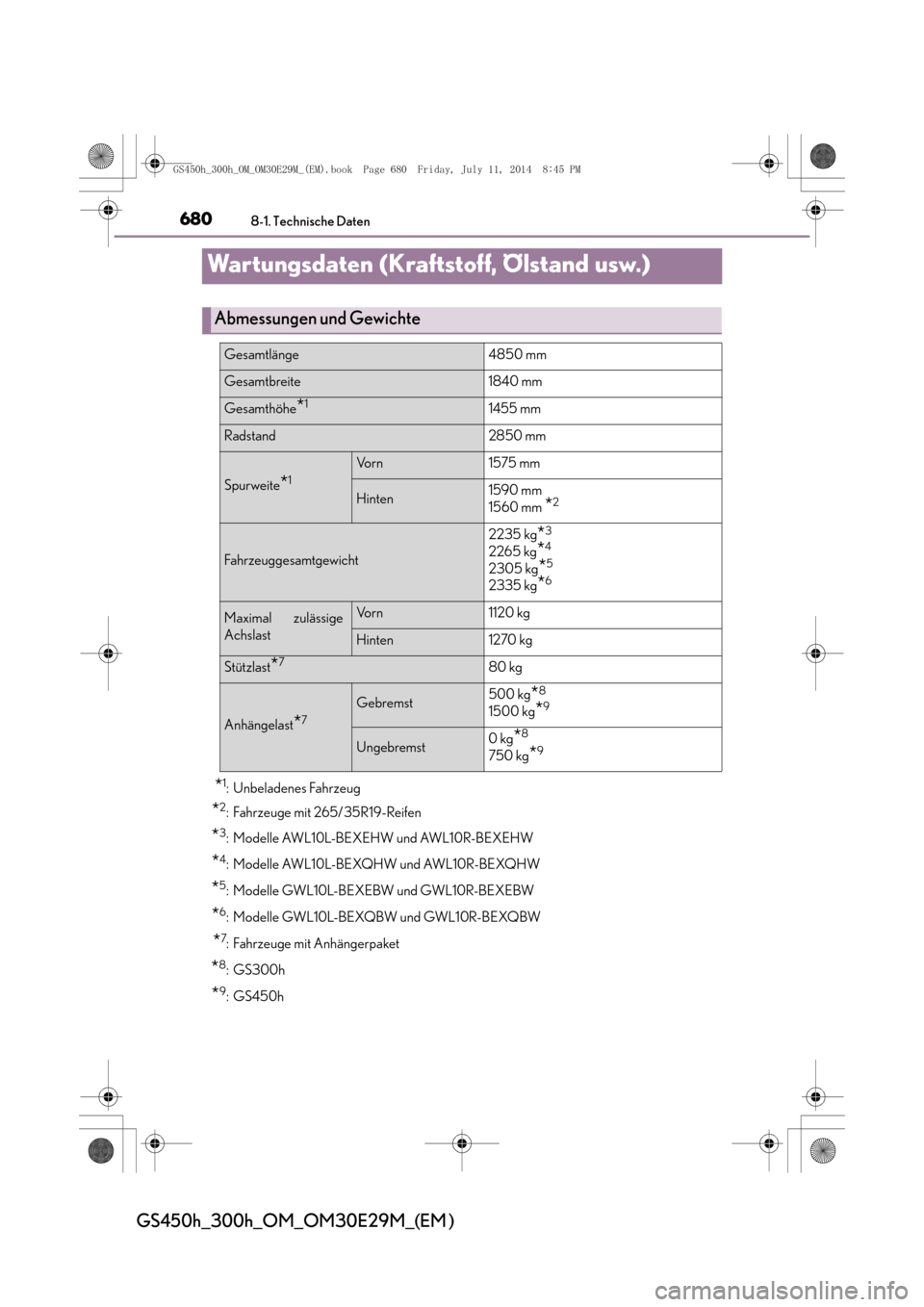

Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit 265/35R19-Reifen
*3: Modelle AWL10L-BEXEHW und AWL10R-BEXEHW
*4: M o d e l l e AW L 1 0 L- B E XQ H W u n d AW L 1 0 R - B E XQ H W
*5: Modelle GWL10L-BEXEBW und GWL10R-BEXEBW
*6: Modelle GWL10L-BEXQBW und GWL1 0R-BEXQBW
*7:Fahrzeuge mit Anhängerpaket
*8: GS300h
*9:GS450h
Abmessungen und Gewichte
Gesamtlänge 4850 mm
Gesamtbreite 1840 mm
Gesamthöhe*11455 mm
Radstand 2850 mm
Spurweite*1
Vo r n 1 5 7 5 m m
Hinten1590 mm
1560 mm *2
Fahrzeuggesamtgewicht 2235 kg
*3
2265 kg*4
2305 kg*5
2335 kg*6
Maximal zulässige
AchslastVorn 1120 kg
Hinten 1270 kg
Stützlast*780 kg
Anhängelast*7
Gebremst
500 kg*8
1500 kg*9
Ungebremst0 kg*8
750 kg*9
