Lexus GS450h 2014 Betriebsanleitung (in German)

6517-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

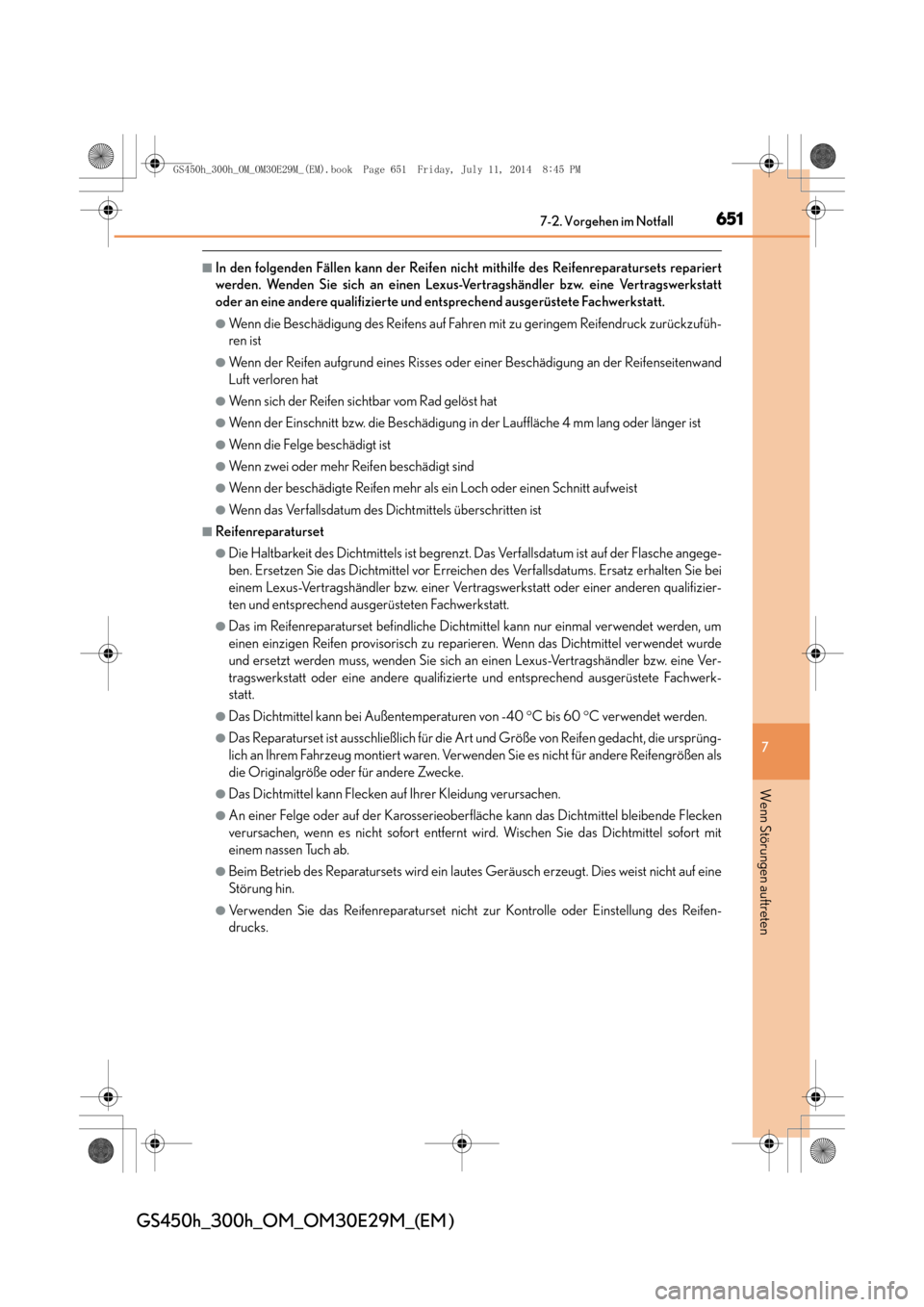

■In den folgenden Fällen kann der Reifen nicht mithilfe des Reifenreparatursets repariert
werden. Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt
oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Wenn die Beschädigung des Reifens auf Fahren mit zu geringem Reifendruck zurückzufüh-
ren ist
●Wenn der Reifen aufgrund eines Risses oder einer Beschädigung an der Reifenseitenwand
Luft verloren hat
●Wenn sich der Reifen sichtbar vom Rad gelöst hat
●Wenn der Einschnitt bzw. die Beschädigung in der Lauffläche 4 mm lang oder länger ist
●Wenn die Felge beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn der beschädigte Reifen mehr als ein Loch oder einen Schnitt aufweist
●Wenn das Verfallsdatum des Dichtmittels überschritten ist
■Reifenreparaturset
●Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der Flasche angege-
ben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsdatums. Ersatz erhalten Sie bei
einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt.
●Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet werden, um
einen einzigen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwendet wurde
und ersetzt werden muss, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Ver-
tragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
●Das Dichtmittel kann bei Außentemperaturen von -40 °C bis 60 °C verwendet werden.
●Das Reparaturset ist ausschließlich für die Art und Größe von Reifen gedacht, die ursprüng-
lich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für andere Reifengrößen als
die Originalgröße oder für andere Zwecke.
●Das Dichtmittel kann Flecken auf Ihrer Kleidung verursachen.
●An einer Felge oder auf der Karosserieoberfläche kann das Dichtmittel bleibende Flecken
verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das Dichtmittel sofort mit
einem nassen Tuch ab.
●Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies weist nicht auf eine
Störung hin.
●Verwenden Sie das Reifenreparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
GS450h_300h_OM_OM30E29M_(EM).book Page 651 Friday, July 11, 2 014 8:45 PM

6527-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

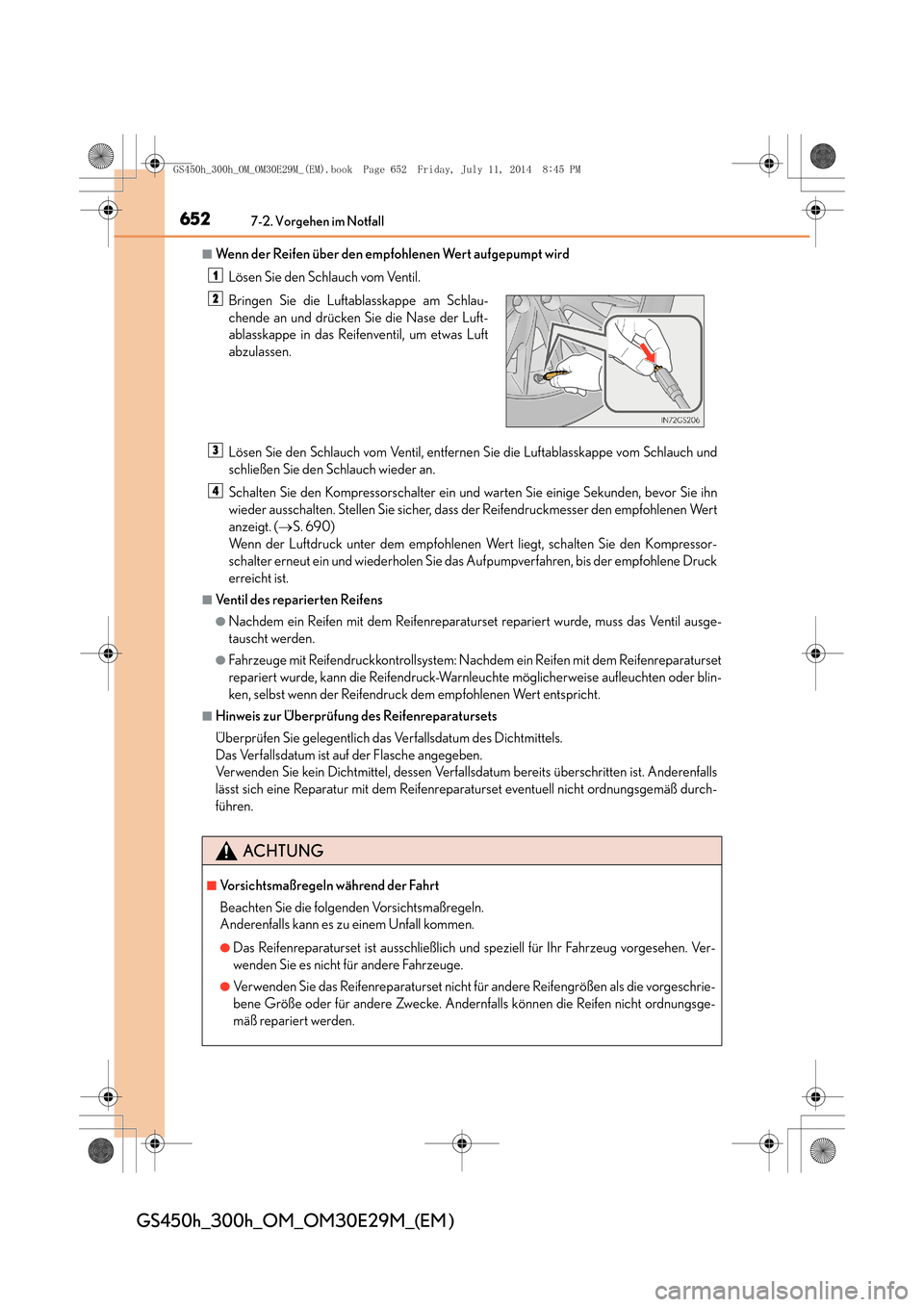

■Wenn der Reifen über den empfohlenen Wert aufgepumpt wirdLösen Sie den Schlauch vom Ventil.
Lösen Sie den Schlauch vom Ventil, entfernen Sie die Luftablasskappe vom Schlauch und
schließen Sie den Schlauch wieder an.
Schalten Sie den Kompressorschalter ein und warten Sie einige Sekunden, bevor Sie ihn
wieder ausschalten. Stellen Sie sicher, dass der Reifendruckmesser den empfohlenen Wert
anzeigt. ( →S. 690)
Wenn der Luftdruck unter dem empfohlenen Wert liegt, schalten Sie den Kompressor-
schalter erneut ein und wiederholen Sie das Aufpumpverfahren, bis der empfohlene Druck
erreicht ist.
■Ventil des reparierten Reifens
●Nachdem ein Reifen mit dem Reifenreparaturs et repariert wurde, muss das Ventil ausge-
tauscht werden.
●Fahrzeuge mit Reifendruckkontrollsystem: Nachdem ein Reifen mit dem Reifenreparaturset
repariert wurde, kann die Reifendruck-Warnleuchte möglicherweise aufleuchten oder blin-
ken, selbst wenn der Reifendruck dem empfohlenen Wert entspricht.
■Hinweis zur Überprüfung des Reifenreparatursets
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben.
Verwenden Sie kein Dichtmittel, dessen Verfallsdatum bereits überschritten ist. Anderenfalls
lässt sich eine Reparatur mit dem Reifenreparaturset eventuell nicht ordnungsgemäß durch-
führen. Bringen Sie die Luftablasskappe am Schlau-
chende an und drücken Sie die Nase der Luft-
ablasskappe in das Reifenventil, um etwas Luft
abzulassen.
ACHTUNG
■Vorsichtsmaßregeln während der Fahrt
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einem Unfall kommen.
●Das Reifenreparaturset ist ausschließlich und speziell für Ihr Fahrzeug vorgesehen. Ver-
wenden Sie es nicht für andere Fahrzeuge.
●Verwenden Sie das Reifenreparaturset nicht für andere Reifengrößen als die vorgeschrie-
bene Größe oder für andere Zwecke. Andern
falls können die Reifen nicht ordnungsge-
mäß repariert werden.
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 652 Friday, July 11, 2 014 8:45 PM

6537-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

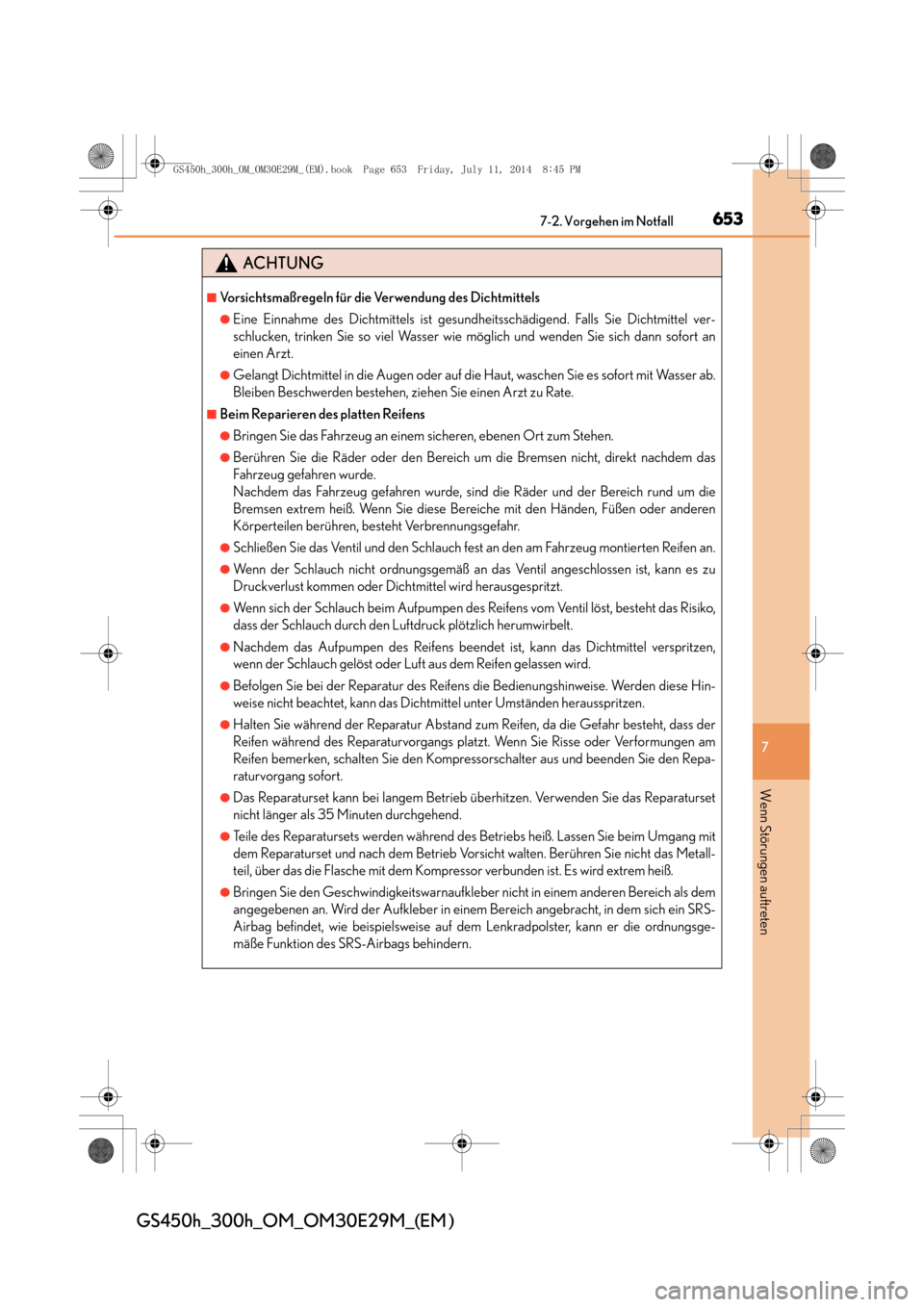

ACHTUNG
■Vorsichtsmaßregeln für die Verwendung des Dichtmittels
●Eine Einnahme des Dichtmittels ist gesundheitsschädigend. Falls Sie Dichtmittel ver-
schlucken, trinken Sie so viel Wasser wie möglich und wenden Sie sich dann sofort an
einen Arzt.
●Gelangt Dichtmittel in die Augen oder auf die Haut, waschen Sie es sofort mit Wasser ab.
Bleiben Beschwerden bestehen, ziehen Sie einen Arzt zu Rate.
■Beim Reparieren des platten Reifens
●Bringen Sie das Fahrzeug an einem sicheren, ebenen Ort zum Stehen.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt nachdem das
Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Räder und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bereiche mit den Händen, Füßen oder anderen
Körperteilen berühren, besteht Verbrennungsgefahr.
●Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten Reifen an.
●Wenn der Schlauch nicht ordnungsgemäß an das Ventil angeschlossen ist, kann es zu
Druckverlust kommen oder Dichtmittel wird herausgespritzt.
●Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht das Risiko,
dass der Schlauch durch den Luftdruck plötzlich herumwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel verspritzen,
wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
●Befolgen Sie bei der Reparatur des Reifens die Bedienungshinweise. Werden diese Hin-
weise nicht beachtet, kann das Dichtmittel unter Umständen herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht, dass der
Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Verformungen am
Reifen bemerken, schalten Sie den Kompressorschalter aus und beenden Sie den Repa-
raturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Reparaturset
nicht länger als 35 Minuten durchgehend.
●Teile des Reparatursets werden während des Betriebs heiß. Lassen Sie beim Umgang mit
dem Reparaturset und nach dem Betrieb Vorsicht walten. Berühren Sie nicht das Metall-
teil, über das die Flasche mit dem Kompressor verbunden ist. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarnaufkleber nicht in einem anderen Bereich als dem
angegebenen an. Wird der Aufkleber in einem Bereich angebracht, in dem sich ein SRS-
Airbag befindet, wie beispielsweise auf dem Lenkradpolster, kann er die ordnungsge-
mäße Funktion des SRS-Airbags behindern.
GS450h_300h_OM_OM30E29M_(EM).book Page 653 Friday, July 11, 2 014 8:45 PM

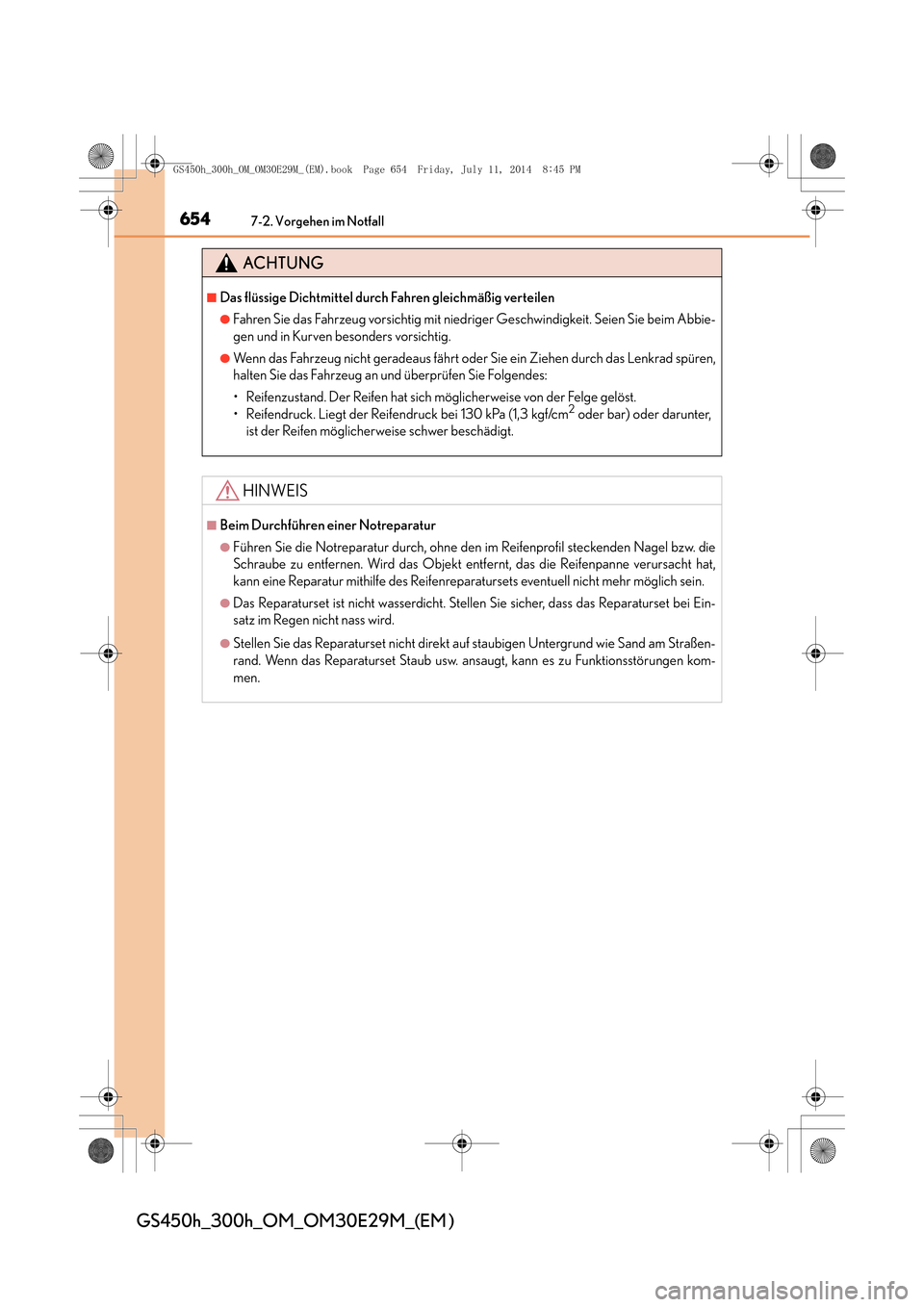

6547-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Das flüssige Dichtmittel durch Fahren gleichmäßig verteilen
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim Abbie-
gen und in Kurven besonders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das Lenkrad spüren,
halten Sie das Fahrzeug an und überprüfen Sie Folgendes:
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Liegt der Reifendruck bei 130 kPa (1,3 kgf/cm
2 oder bar) oder darunter,
ist der Reifen möglicherweise schwer beschädigt.
HINWEIS
■Beim Durchführen einer Notreparatur
●Führen Sie die Notreparatur durch, ohne den im Reifenprofil steckenden Nagel bzw. die
Schraube zu entfernen. Wird das Objekt entfernt, das die Reifenpanne verursacht hat,
kann eine Reparatur mithilfe des Reifenreparatursets eventuell nicht mehr möglich sein.
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparaturset bei Ein-
satz im Regen nicht nass wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am Straßen-
rand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funktionsstörungen kom-
men.
GS450h_300h_OM_OM30E29M_(EM).book Page 654 Friday, July 11, 2 014 8:45 PM

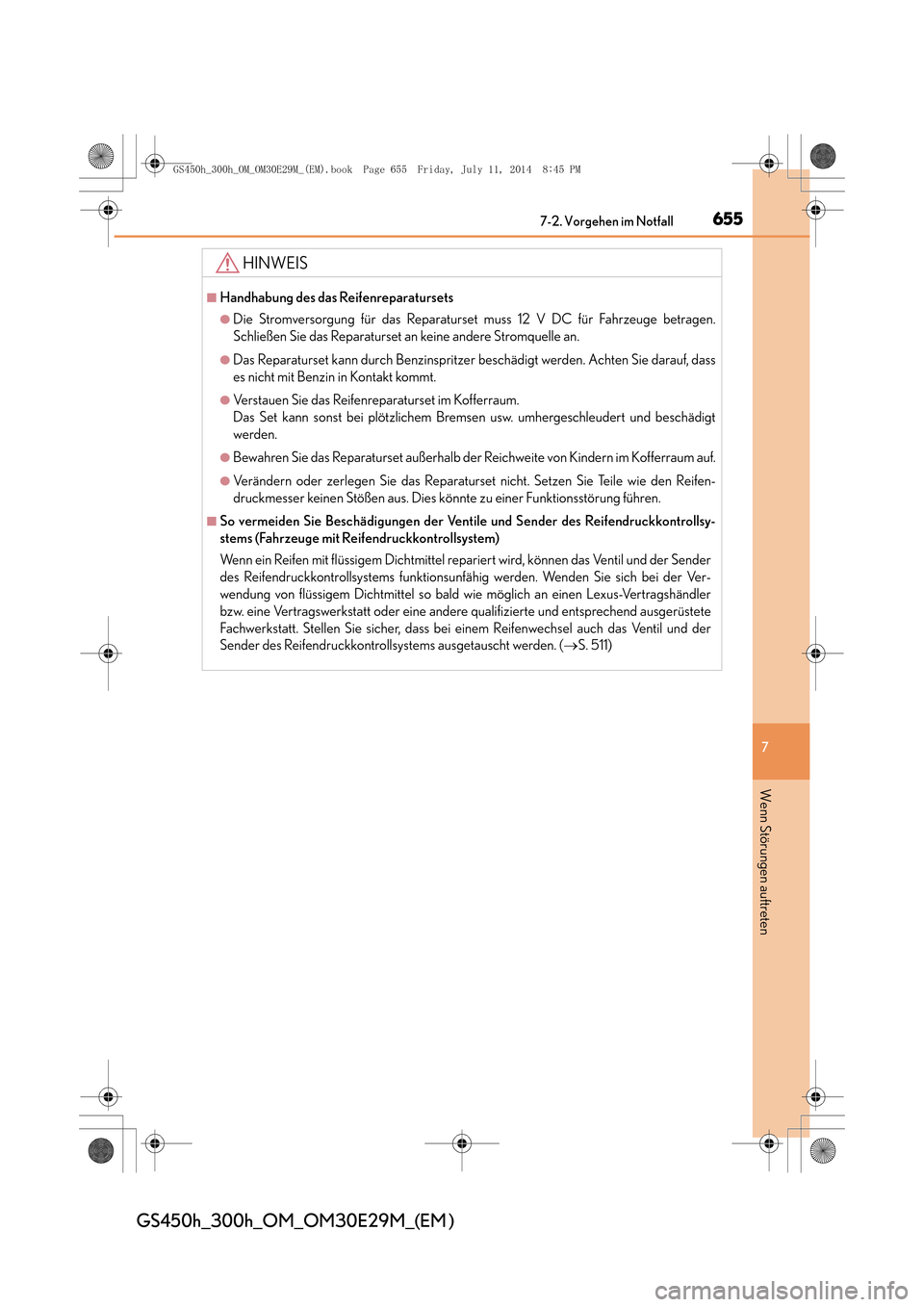

6557-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
HINWEIS
■Handhabung des das Reifenreparatursets
●Die Stromversorgung für das Reparaturset muss 12 V DC für Fahrzeuge betragen.
Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Benzinspritzer beschädigt werden. Achten Sie darauf, dass
es nicht mit Benzin in Kontakt kommt.
●Verstauen Sie das Reifenreparaturset im Kofferraum.
Das Set kann sonst bei plötzlichem Bremsen usw. umhergeschleudert und beschädigt
werden.
●Bewahren Sie das Reparaturset außerhalb der Reichweite von Kindern im Kofferraum auf.
●Verändern oder zerlegen Sie das Reparaturset nicht. Setzen Sie Teile wie den Reifen-
druckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■So vermeiden Sie Beschädigungen der Ventile und Sender des Reifendruckkontrollsy-
stems (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der Sender
des Reifendruckkontrollsystems funktionsunfähig werden. Wenden Sie sich bei der Ver-
wendung von flüssigem Dichtmittel so bald wie möglich an einen Lexus-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt. Stellen Sie sicher, dass bei einem Reifenwechsel auch das Ventil und der
Sender des Reifendruckkontrollsystems ausgetauscht werden. (→S. 511)
GS450h_300h_OM_OM30E29M_(EM).book Page 655 Friday, July 11, 2 014 8:45 PM

6567-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

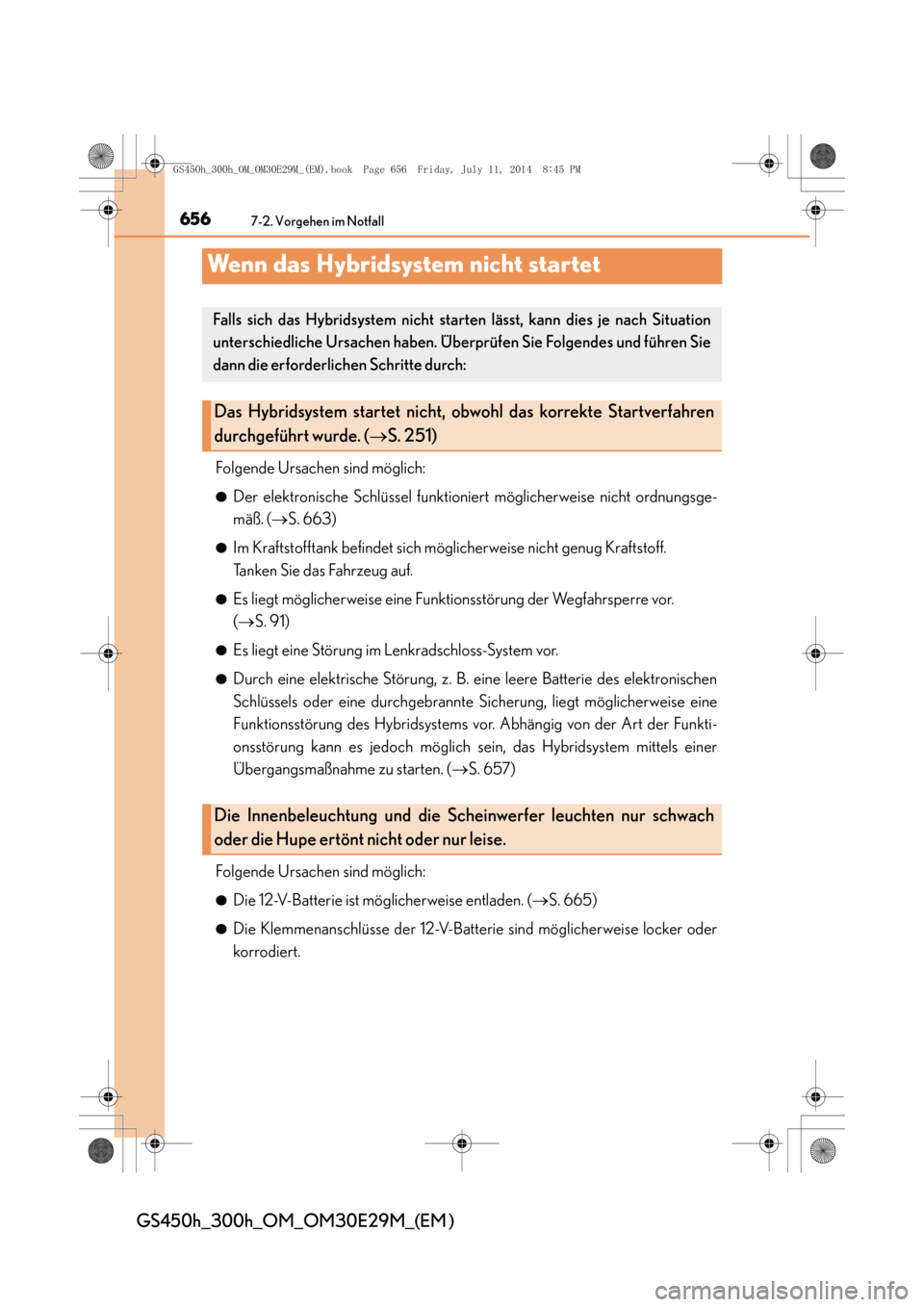

Wenn das Hybridsystem nicht startet
Folgende Ursachen sind möglich:
●Der elektronische Schlüssel funktioniert möglicherweise nicht ordnungsge-
mäß. (→S. 663)
●Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Ta n k e n S i e d a s F a h r z e u g a u f .
●Es liegt möglicherweise eine Funktionsstörung der Wegfahrsperre vor.
(→ S. 91)
●Es liegt eine Störung im Lenkradschloss-System vor.
●Durch eine elektrische Störung, z. B. eine leere Batterie des elektronischen
Schlüssels oder eine durchgebrannte Sicherung, liegt möglicherweise eine
Funktionsstörung des Hybridsystems vor. Abhängig von der Art der Funkti-
onsstörung kann es jedoch möglich sein, das Hybridsystem mittels einer
Übergangsmaßnahme zu starten. ( →S. 657)
Folgende Ursachen sind möglich:
●Die 12-V-Batterie ist möglicherweise entladen. ( →S. 665)
●Die Klemmenanschlüsse der 12-V-Batterie sind möglicherweise locker oder
korrodiert.
Falls sich das Hybridsystem nicht starten lässt, kann dies je nach Situation
unterschiedliche Ursachen haben. Über prüfen Sie Folgendes und führen Sie
dann die erforderlichen Schritte durch:
Das Hybridsystem startet nicht, obwohl das korrekte Startverfahren
durchgeführt wurde. ( →S. 251)
Die Innenbeleuchtung und die Sch einwerfer leuchten nur schwach
oder die Hupe ertönt nicht oder nur leise.
GS450h_300h_OM_OM30E29M_(EM).book Page 656 Friday, July 11, 2 014 8:45 PM

6577-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

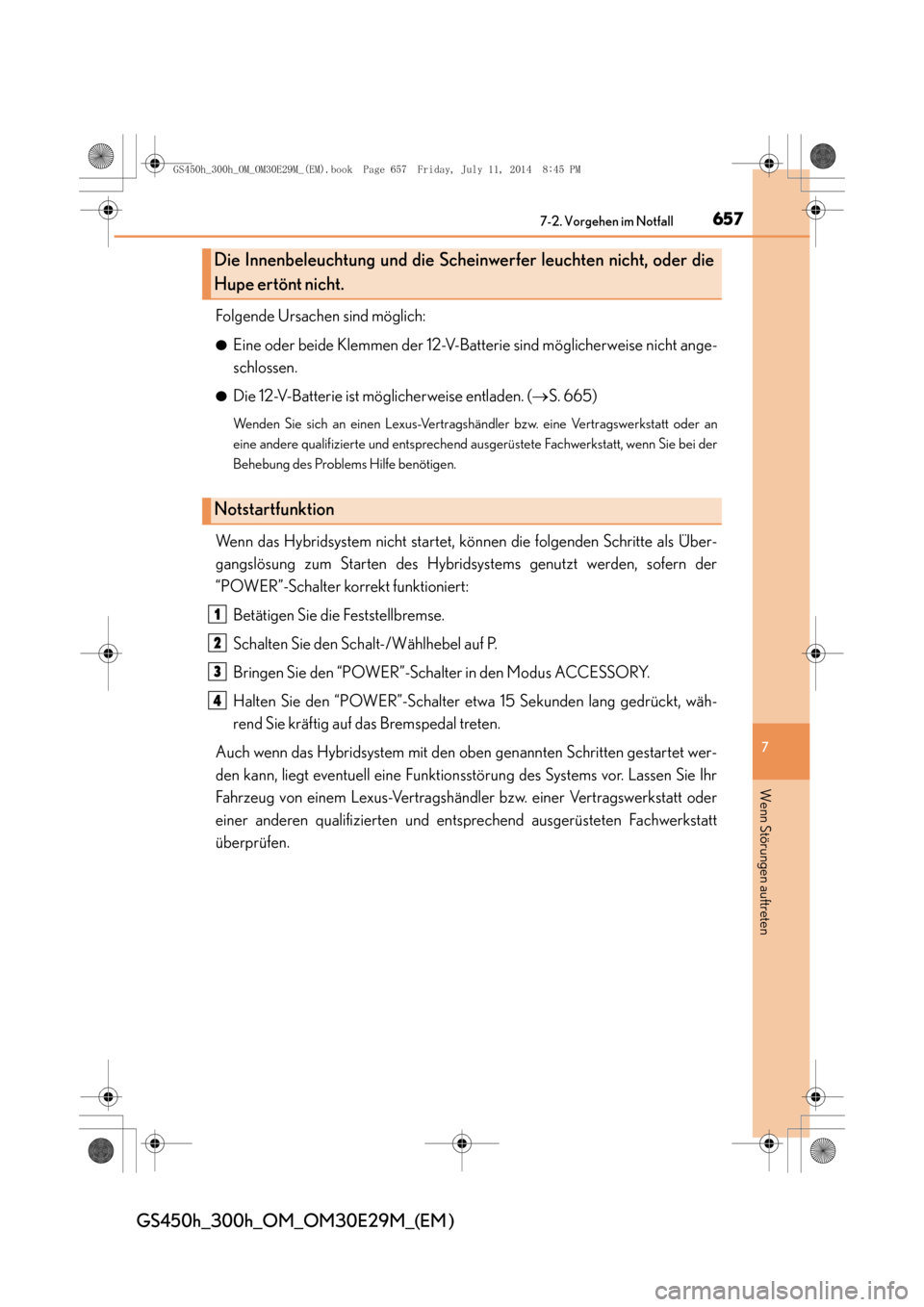

Folgende Ursachen sind möglich:
●Eine oder beide Klemmen der 12-V-Batterie sind möglicherweise nicht ange-
schlossen.
●Die 12-V-Batterie ist möglicherweise entladen. (→S. 665)
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, wenn Sie bei der
Behebung des Problems Hilfe benötigen.
Wenn das Hybridsystem nicht startet, können die folgenden Schritte als Über-
gangslösung zum Starten des Hybridsystems genutzt werden, sofern der
“POWER”-Schalter korrekt funktioniert:
Betätigen Sie die Feststellbremse.
Schalten Sie den Scha lt-/Wählhebel auf P.
Bringen Sie den “POWER”-Schalter in den Modus ACCESSORY.
Halten Sie den “POWER”-Schalter etwa 15 Sekunden lang gedrückt, wäh-
rend Sie kräftig auf das Bremspedal treten.
Auch wenn das Hybridsystem mit den oben genannten Schritten gestartet wer-
den kann, liegt eventuell eine Funktionsstörung des Systems vor. Lassen Sie Ihr
Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und ents prechend ausgerüsteten Fachwerkstatt
überprüfen.
Die Innenbeleuchtung un d die Scheinwerfer leuchten nicht, oder die
Hupe ertönt nicht.
Notstartfunktion
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 657 Friday, July 11, 2 014 8:45 PM

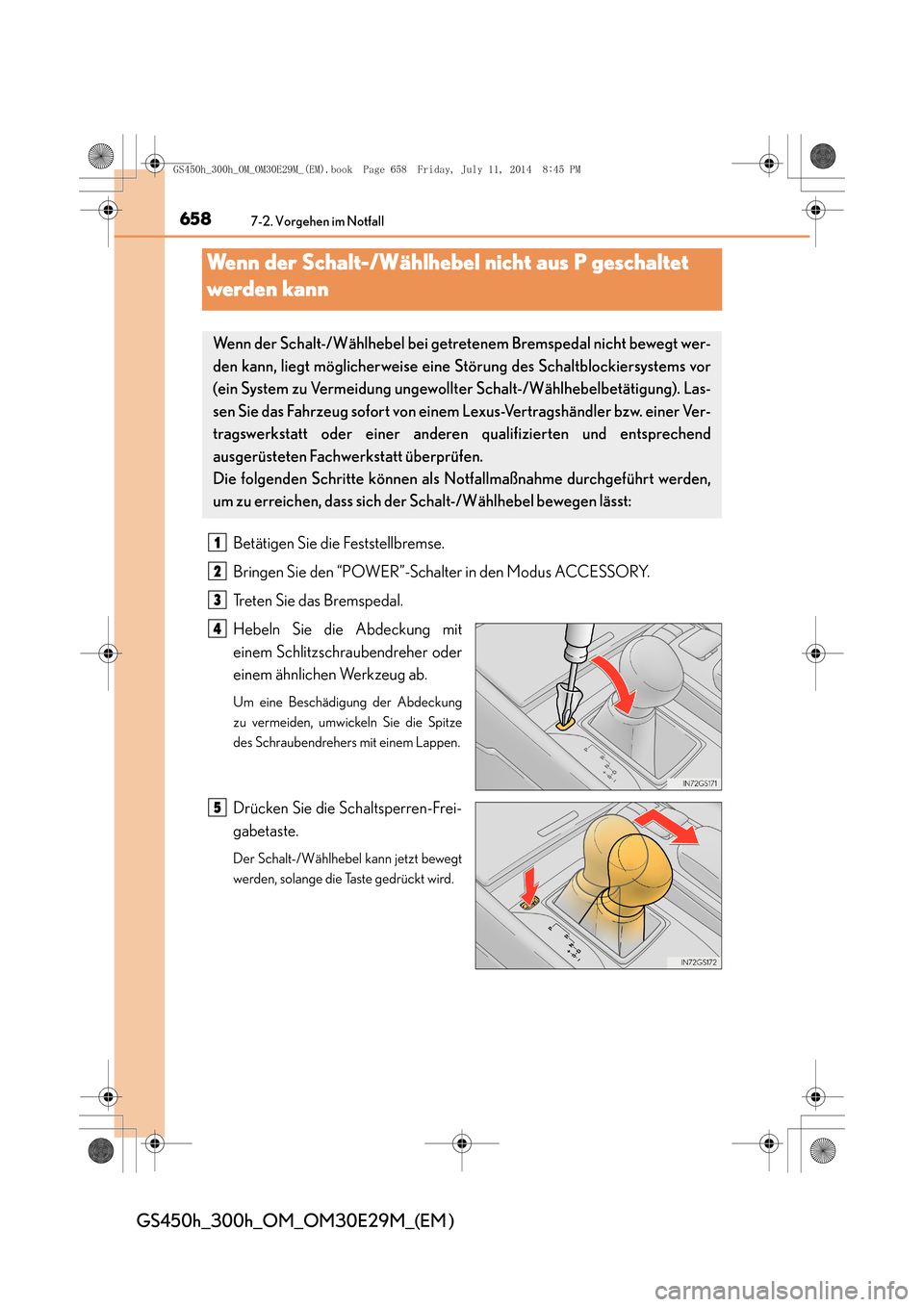

6587-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Wenn der Schalt-/Wählhebel nicht aus P geschaltet
werden kann
Betätigen Sie die Feststellbremse.
Bringen Sie den “POWER”-Schalter in den Modus ACCESSORY.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit
einem Schlitzschraubendreher oder
einem ähnlichen Werkzeug ab.
Um eine Beschädigung der Abdeckung
zu vermeiden, umwickeln Sie die Spitze
des Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Frei-
gabetaste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt wer-
den kann, liegt möglicherweise eine Störung des Schaltblockiersystems vor
(ein System zu Vermeidung ungewollte r Schalt-/Wählhebelbetätigung). Las-
sen Sie das Fahrzeug sofort von einem Lexus-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer andere n qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können als Notfallmaßnahme durchgeführt werden,
um zu erreichen, dass sich der Schalt-/Wählhebel bewegen lässt:
1
2
3
4
5
GS450h_300h_OM_OM30E29M_(EM).book Page 658 Friday, July 11, 2 014 8:45 PM

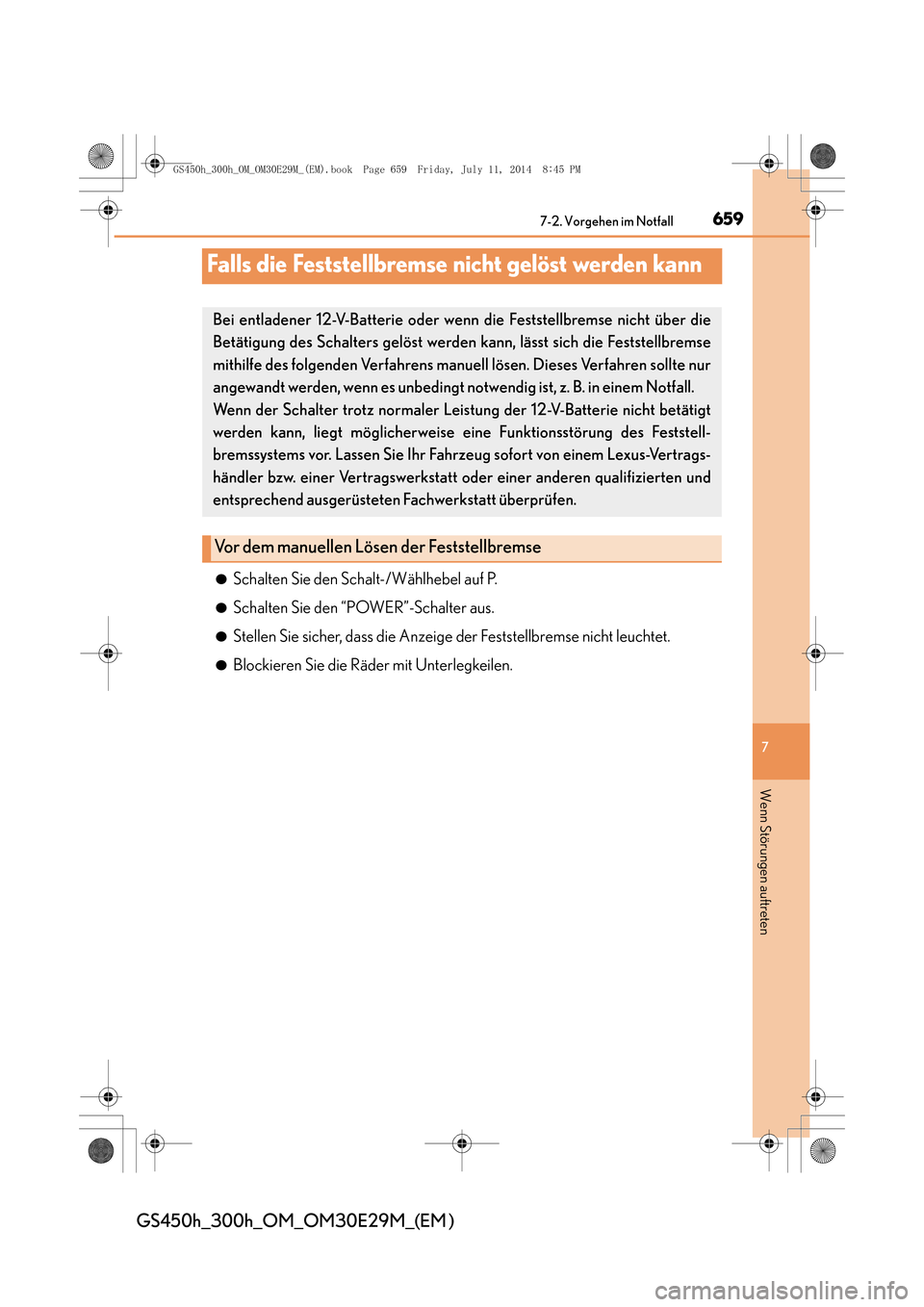

659
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Falls die Feststellbremse nicht gelöst werden kann
●Schalten Sie den Scha
lt-/Wählhebel auf P.
●Schalten Sie den “POWER”-Schalter aus.
●Stellen Sie sicher, dass die Anzeige der Feststellbremse nicht leuchtet.
●Blockieren Sie die Räder mit Unterlegkeilen.
Bei entladener 12-V-Batterie oder wenn die Feststellbremse nicht über die
Betätigung des Schalters gelöst werden kann, lässt sich die Feststellbremse
mithilfe des folgenden Verfahrens manuell lösen. Dieses Verfahren sollte nur
angewandt werden, wenn es unbedingt notwendig ist, z. B. in einem Notfall.
Wenn der Schalter trotz normaler Leistung der 12-V-Batterie nicht betätigt
werden kann, liegt möglicherweise eine Funktionsstörung des Feststell-
bremssystems vor. Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Vor dem manuellen Lösen der Feststellbremse
GS450h_300h_OM_OM30E29M_(EM).book Page 659 Friday, July 11, 2 014 8:45 PM

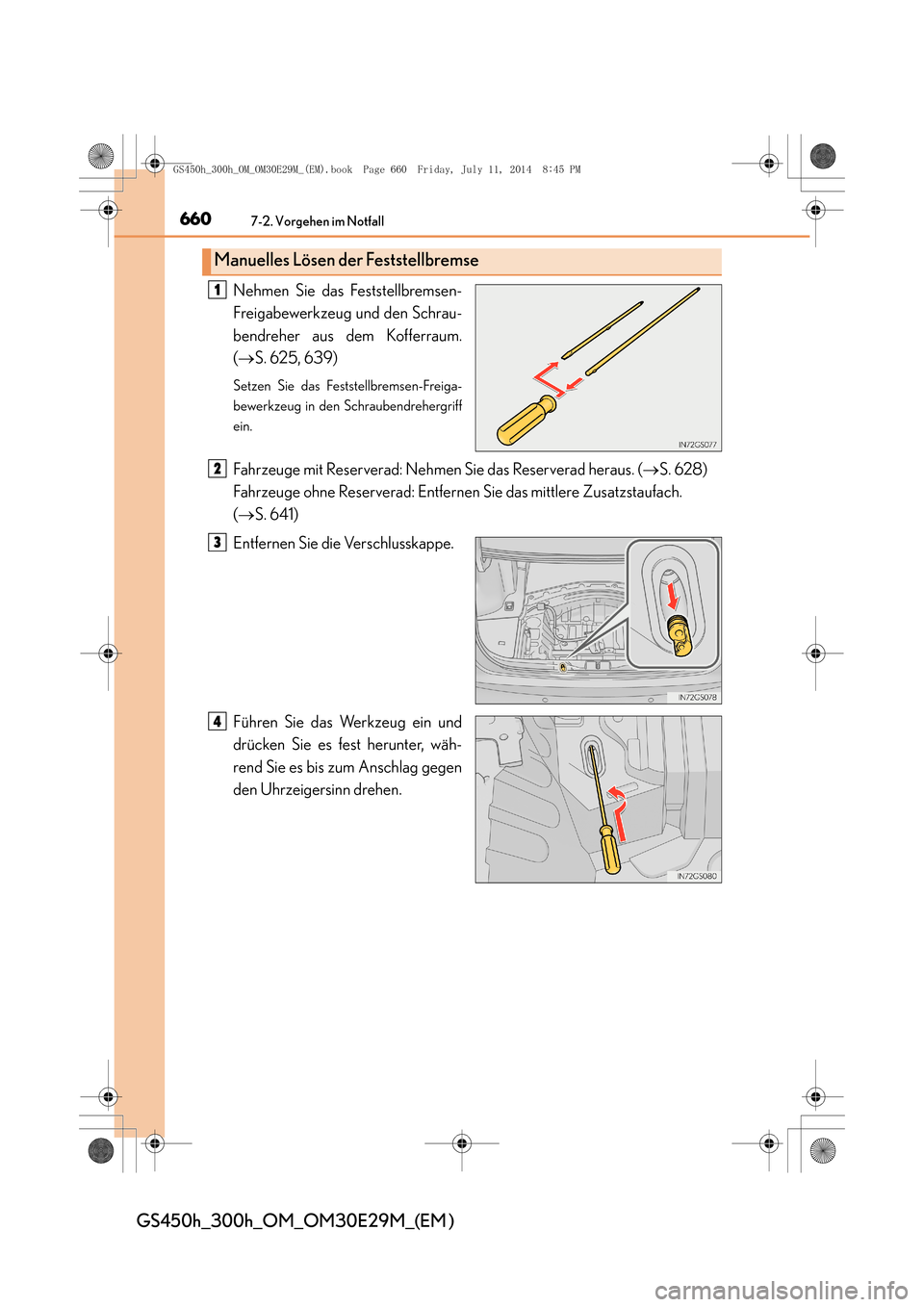

6607-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Nehmen Sie das Feststellbremsen-
Freigabewerkzeug und den Schrau-
bendreher aus dem Kofferraum.
(→ S. 625, 639)
Setzen Sie das Feststellbremsen-Freiga-
bewerkzeug in den Schraubendrehergriff
ein.
Fahrzeuge mit Reserverad: Nehmen Sie das Reserverad heraus. ( →S. 628)
Fahrzeuge ohne Reserverad: Entfernen Sie das mittlere Zusatzstaufach.
( → S. 641)
Entfernen Sie die Verschlusskappe.
Führen Sie das Werkzeug ein und
drücken Sie es fest herunter, wäh-
rend Sie es bis zum Anschlag gegen
den Uhrzeigersinn drehen.
Manuelles Lösen der Feststellbremse
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 660 Friday, July 11, 2 014 8:45 PM
