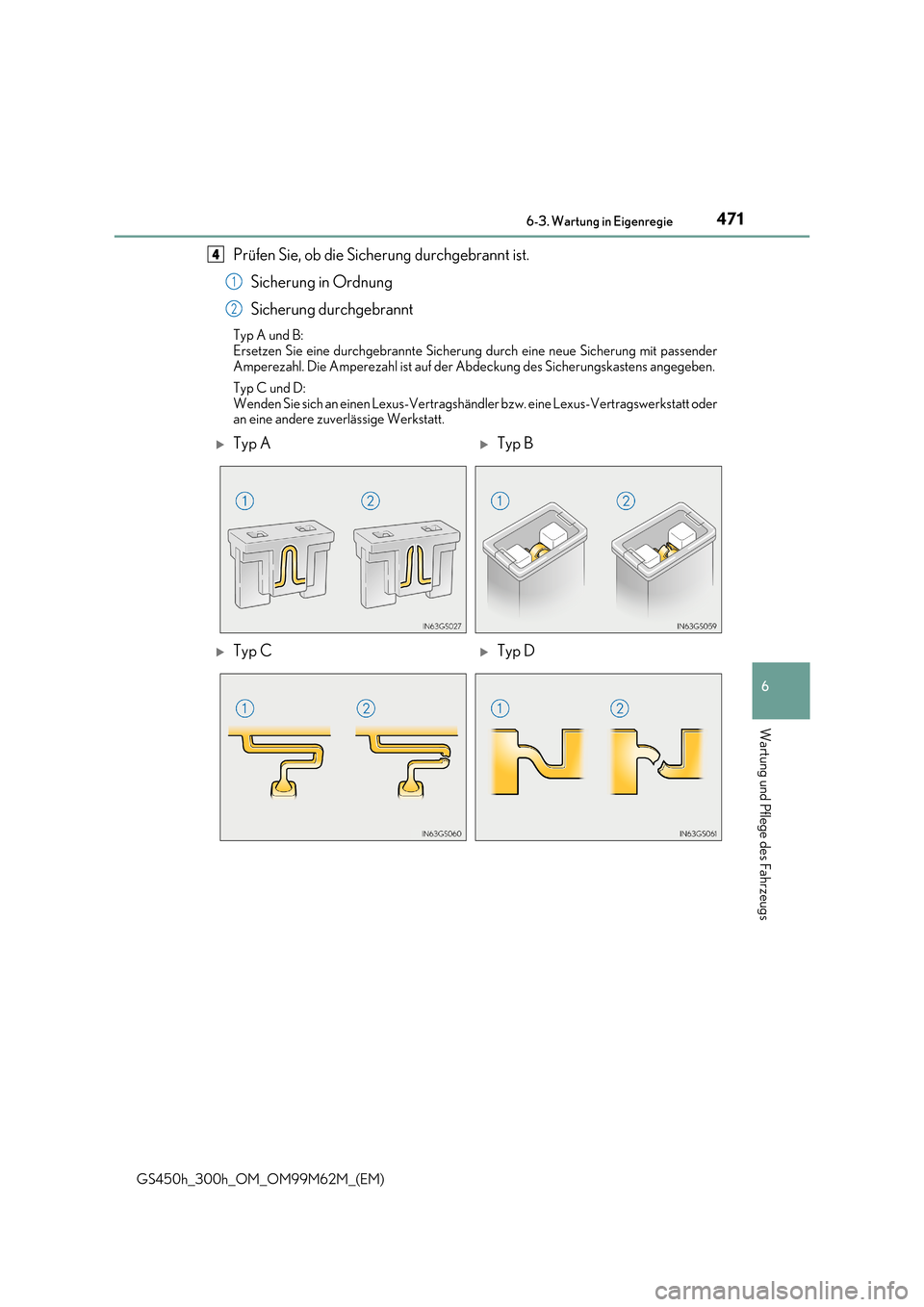

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherun g durch eine neue Sicherung mit passender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D: Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oderan eine andere zuverlässige Werkstatt.
4
1
2
Typ ATyp B
Typ CTyp D

4726-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)
■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss eventuell eine Lampe ausgewechselt werden. ( S. 473)
●Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem Lexus- Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigenWerkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt wird.
■Beim Auswechseln von Lampen
Lexus empfiehlt, die für dieses Fahrzeug vorgesehenen Original Lexus-Ersatzteile zu ver- wenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile ande-
rer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht verwendbar.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie auf kei- nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sicherungen. Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässi- gen Werkstatt feststellen und reparieren.

473
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

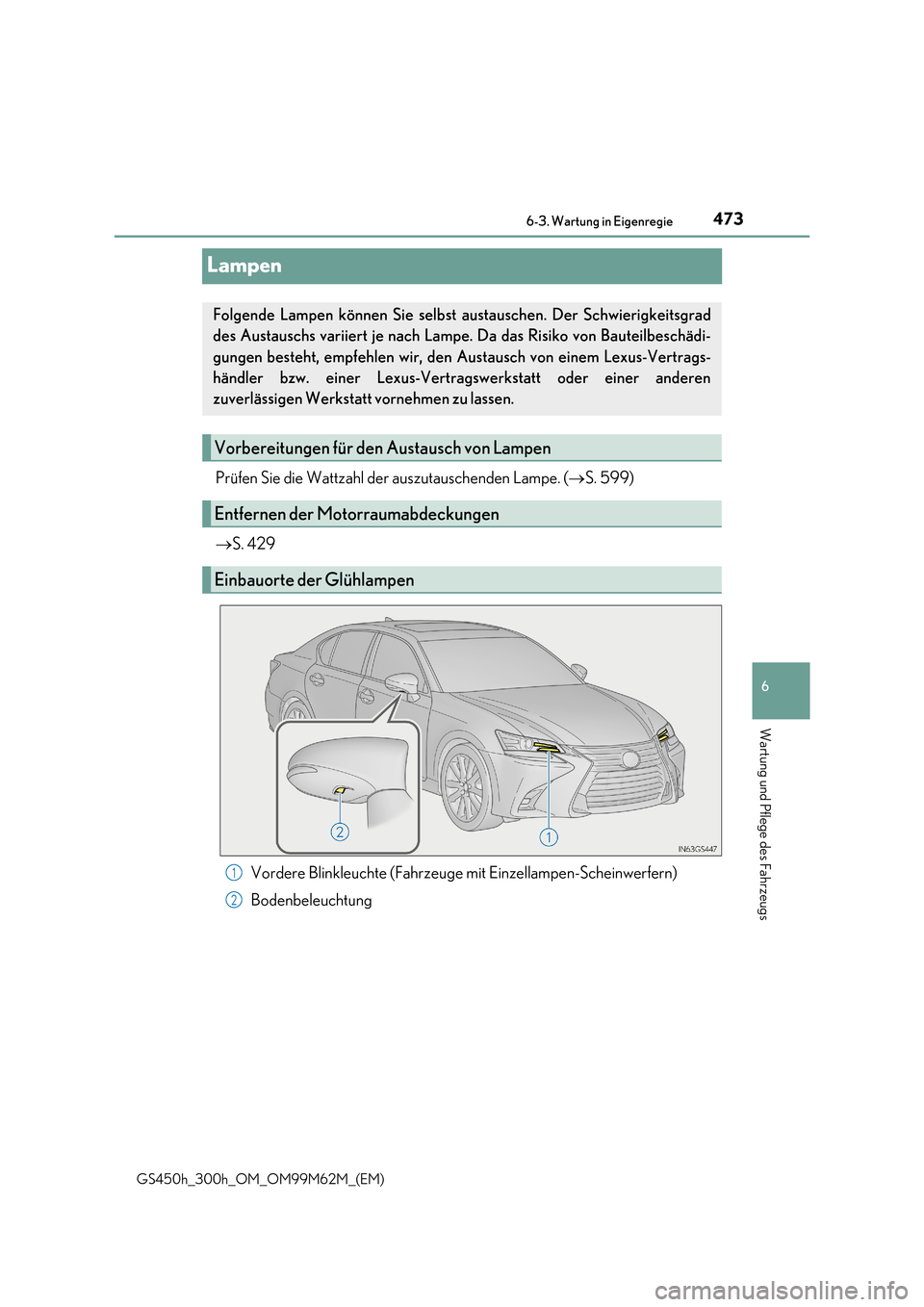

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. ( S. 599)
 S. 429
Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Bodenbeleuchtung
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeitsgrad
des Austauschs variiert je nach Lampe. Da das Risiko von Bauteilbeschädi-
gungen besteht, empfehlen wir, den Austausch von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für de n Austausch von Lampen
Entfernen der Motorraumabdeckungen
Einbauorte der Glühlampen
1
2

4746-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)
■Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Nur für die linke Seite: Entfernen
Sie die Schraube und verschie-
ben Sie die Einfüllöffnung des
Waschflüssigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Auswechseln von Lampen
1
2
3

475 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

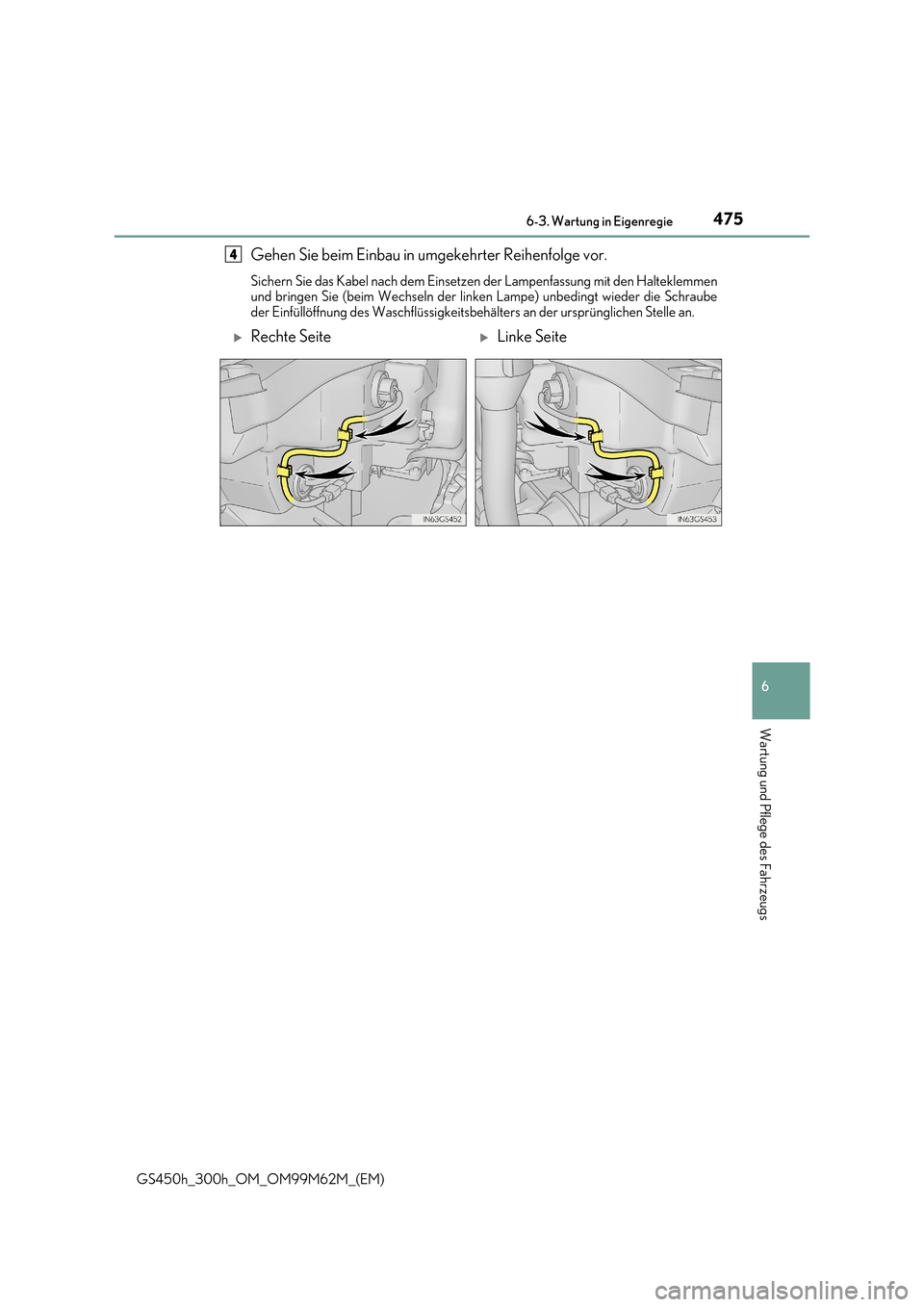

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Einsetzen der Lampenfassung mit den Halteklemmen und bringen Sie (beim Wechseln der linken Lampe) unbedingt wieder die Schraubeder Einfüllöffnung des Waschflüssigkeitsbeh älters an der ursprünglichen Stelle an.
4
Rechte SeiteLinke Seite

4766-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

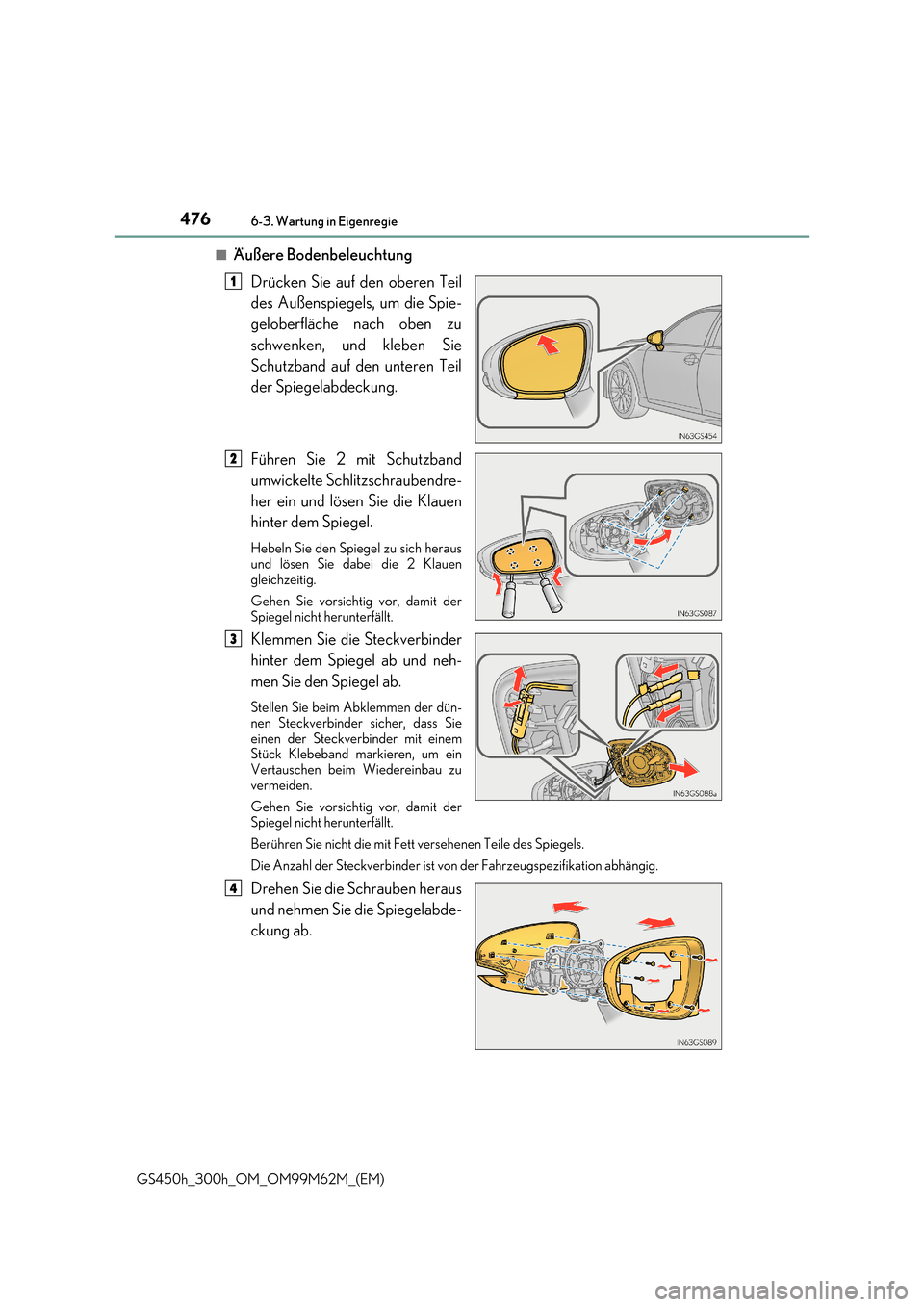

■Äußere Bodenbeleuchtung
Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
geloberfläche nach oben zu
schwenken, und kleben Sie
Schutzband auf den unteren Teil
der Spiegelabdeckung.
Führen Sie 2 mit Schutzband
umwickelte Schlitzschraubendre-
her ein und lösen Sie die Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus und lösen Sie dabei die 2 Klauen
gleichzeitig.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und neh-
men Sie den Spiegel ab.
Stellen Sie beim Abklemmen der dün-
nen Steckverbinder sicher, dass Sie einen der Steckverbinder mit einemStück Klebeband markieren, um ein
Vertauschen beim Wiedereinbau zu vermeiden.
Gehen Sie vorsichtig vor, damit der Spiegel nicht herunterfällt.
Berühren Sie nicht die mit Fett versehenen Teile des Spiegels.
Die Anzahl der Steckverbinder ist von der Fahrzeugspezifikation abhängig.
Drehen Sie die Schrauben heraus
und nehmen Sie die Spiegelabde-
ckung ab.
1
2
3
4

477 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

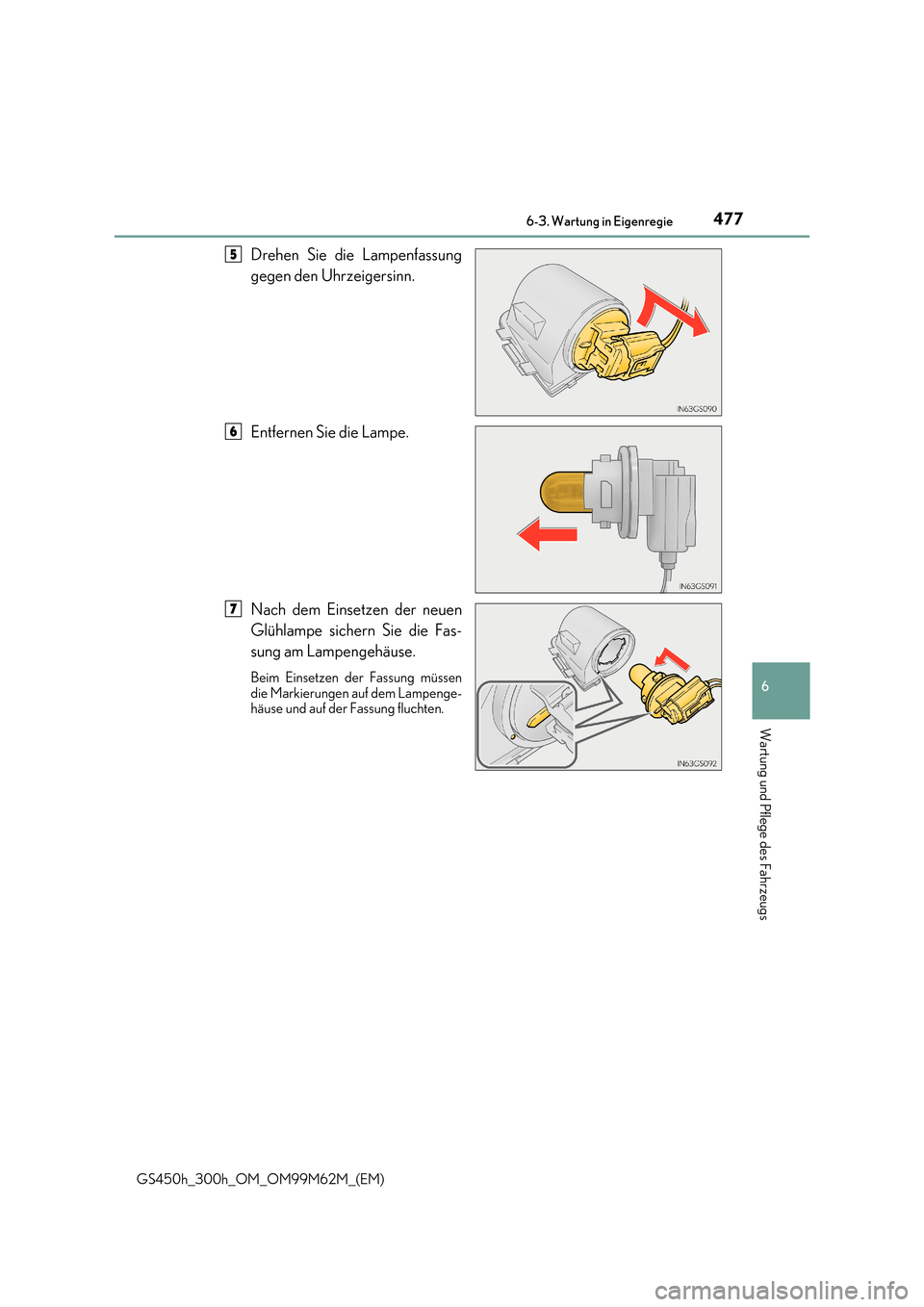

Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Nach dem Einsetzen der neuen
Glühlampe sichern Sie die Fas-
sung am Lampengehäuse.
Beim Einsetzen der Fassung müssen
die Markierungen auf dem Lampenge- häuse und auf der Fassung fluchten.
5
6
7

4786-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

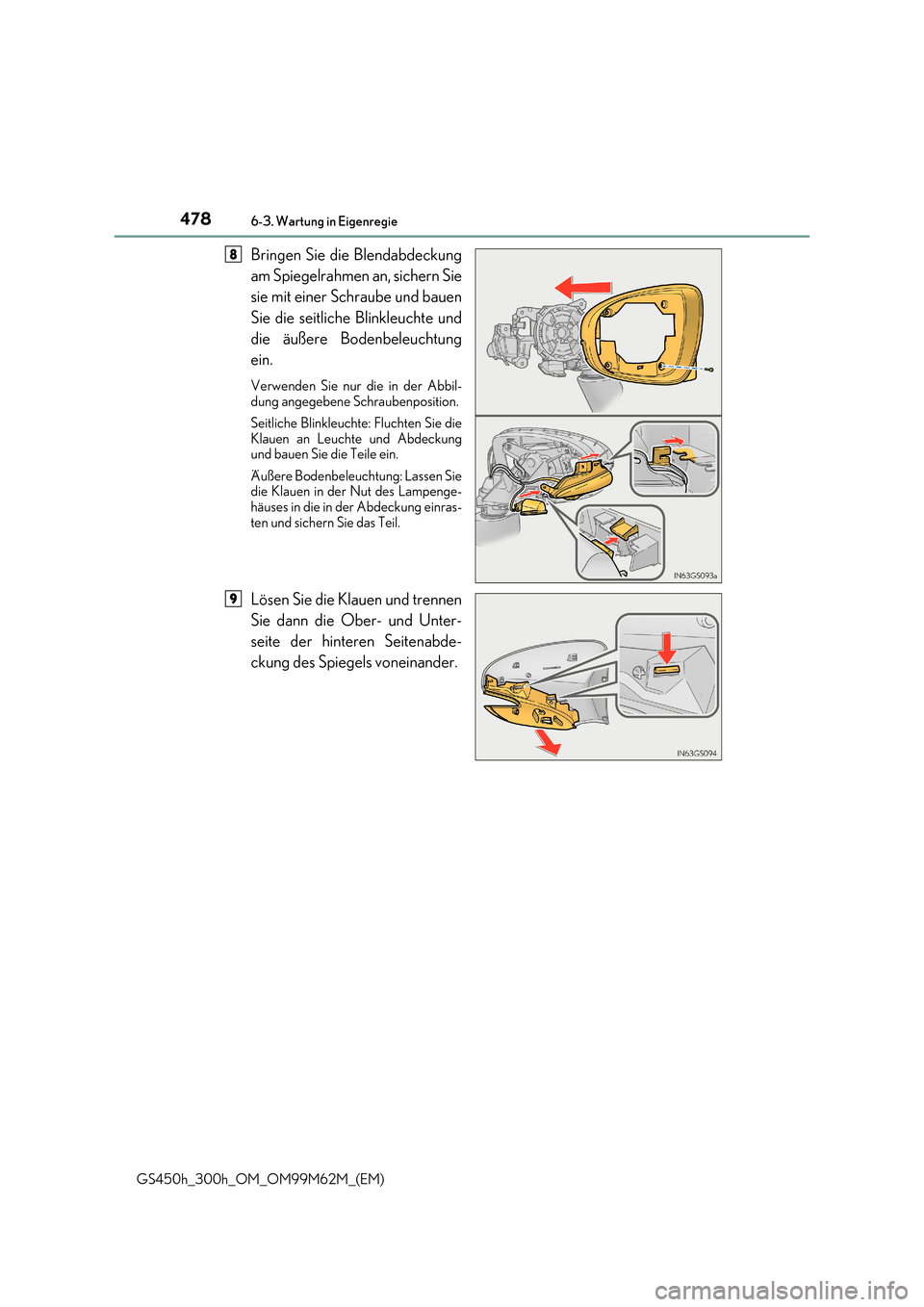

Bringen Sie die Blendabdeckung
am Spiegelrahmen an, sichern Sie
sie mit einer Schraube und bauen
Sie die seitliche Blinkleuchte und
die äußere Bodenbeleuchtung
ein.
Verwenden Sie nur die in der Abbil-
dung angegebene Schraubenposition.
Seitliche Blinkleuchte: Fluchten Sie die
Klauen an Leuchte und Abdeckung und bauen Sie die Teile ein.
Äußere Bodenbeleuchtung: Lassen Sie die Klauen in der Nut des Lampenge-häuses in die in der Abdeckung einras-
ten und sichern Sie das Teil.
Lösen Sie die Klauen und trennen
Sie dann die Ober- und Unter-
seite der hinteren Seitenabde-
ckung des Spiegels voneinander.
8
9

479 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

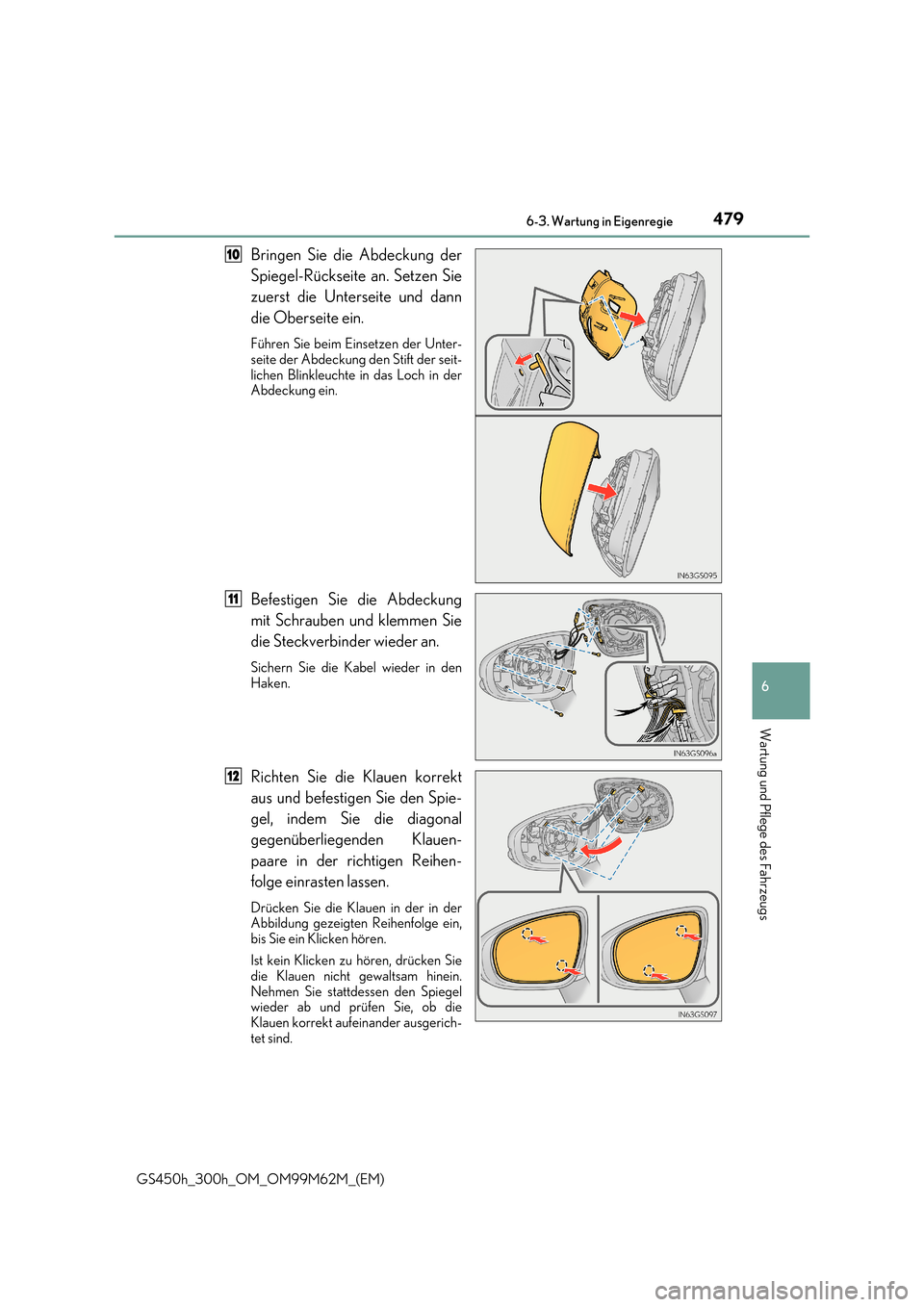

Bringen Sie die Abdeckung der
Spiegel-Rückseite an. Setzen Sie
zuerst die Unterseite und dann
die Oberseite ein.
Führen Sie beim Einsetzen der Unter-
seite der Abdeckung den Stift der seit- lichen Blinkleuchte in das Loch in derAbdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und klemmen Sie
die Steckverbinder wieder an.
Sichern Sie die Kabel wieder in den
Haken.
Richten Sie die Klauen korrekt
aus und befestigen Sie den Spie-
gel, indem Sie die diagonal
gegenüberliegenden Klauen-
paare in der richtigen Reihen-
folge einrasten lassen.
Drücken Sie die Klauen in der in der Abbildung gezeigten Reihenfolge ein,bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie die Klauen nicht gewaltsam hinein.
Nehmen Sie stattdessen den Spiegel wieder ab und prüfen Sie, ob dieKlauen korrekt aufeinander ausgerich-
tet sind.
10
11
12

4806-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)

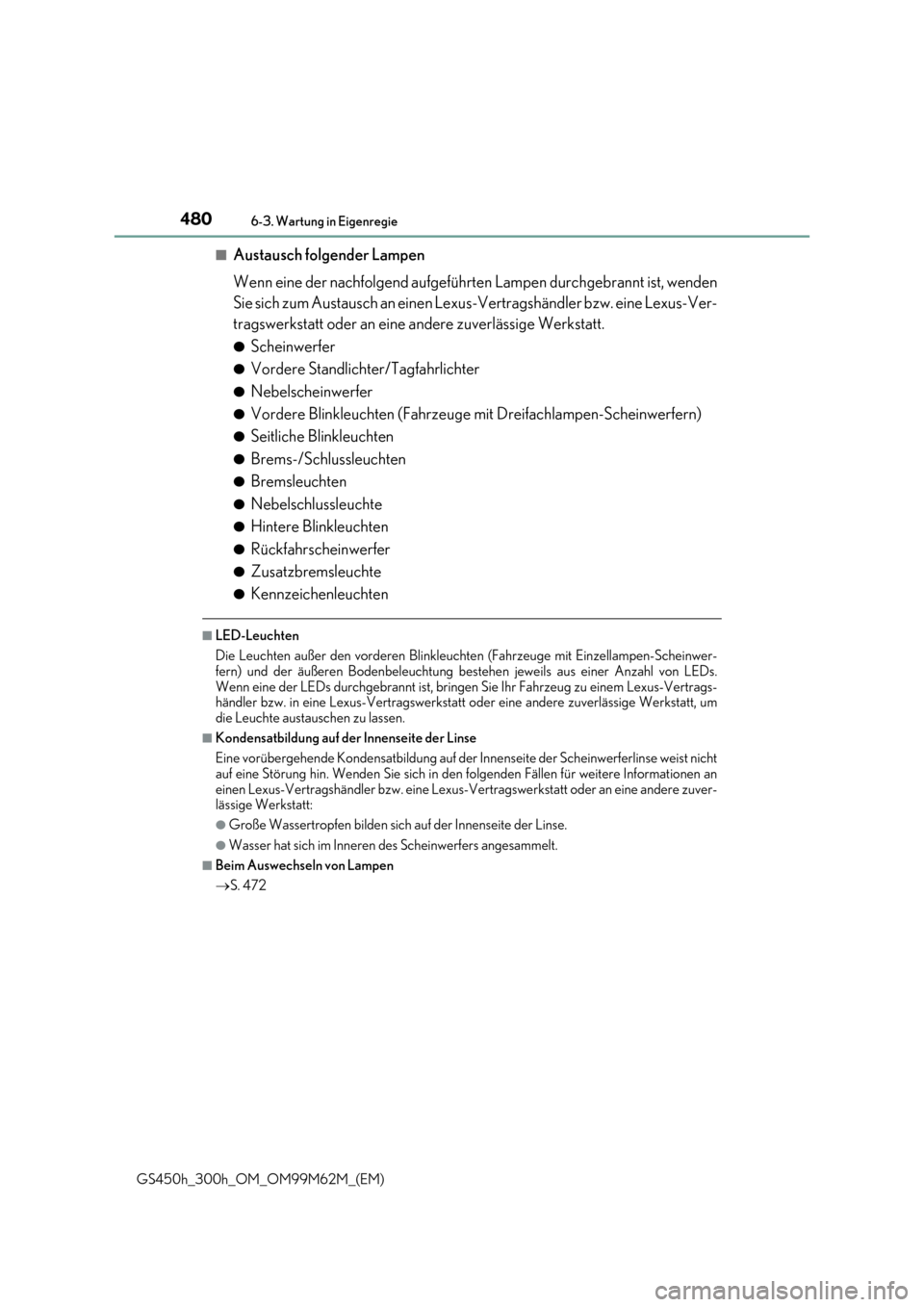

■Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wenden
Sie sich zum Austausch an einen Lexus- Vertragshändler bzw. eine Lexus-Ver-
tragswerkstatt oder an eine andere zuverlässige Werkstatt.
●Scheinwerfer
●Vordere Standlichter/Tagfahrlichter
●Nebelscheinwerfer
●Vordere Blinkleuchten (Fahrzeuge mit Dreifachlampen-Scheinwerfern)
●Seitliche Blinkleuchten
●Brems-/Schlussleuchten
●Bremsleuchten
●Nebelschlussleuchte
●Hintere Blinkleuchten
●Rückfahrscheinwerfer
●Zusatzbremsleuchte
●Kennzeichenleuchten
■LED-Leuchten
Die Leuchten außer den vorderen Blinkleuchten (Fahrzeuge mit Einzellampen-Scheinwer- fern) und der äußeren Bodenbeleuchtung bestehen jeweils aus einer Anzahl von LEDs.
Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Lexus-Vertrags- händler bzw. in eine Lexus-Vertragswerkstatt oder eine andere zuverlässige Werkstatt, umdie Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist nicht auf eine Störung hin. Wenden Sie sich in den folgenden Fällen für weitere Informationen an
einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuver- lässige Werkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren des Scheinwerfers angesammelt.
■Beim Auswechseln von Lampen
 S. 472
