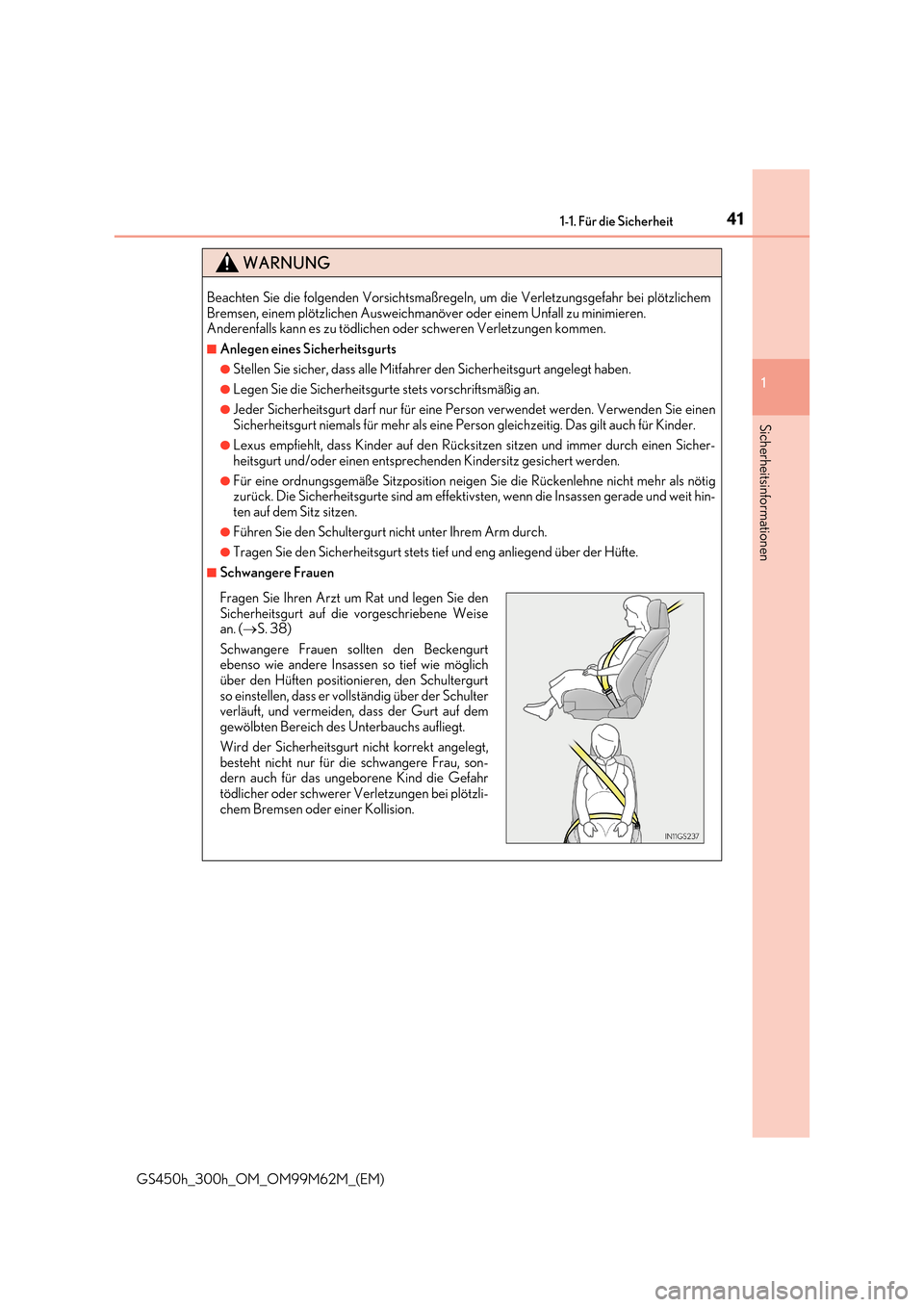

411-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln, um die Verletzungsgefahr bei plötzlichem Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall zu minimieren. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Anlegen eines Sicherheitsgurts
●Stellen Sie sicher, dass alle Mitfahrer den Sicherheitsgurt angelegt haben.
●Legen Sie die Sicherheitsgurte stets vorschriftsmäßig an.
●Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie einenSicherheitsgurt niemals für mehr als eine Pers on gleichzeitig. Das gilt auch für Kinder.
●Lexus empfiehlt, dass Kinder auf den Rücksitzen sitzen und immer durch einen Sicher-
heitsgurt und/oder einen entsprechenden Kindersitz gesichert werden.
●Für eine ordnungsgemäße Sitzposition neigen Sie die Rückenlehne nicht mehr als nötig zurück. Die Sicherheitsgurte sind am effektiv sten, wenn die Insassen gerade und weit hin-
ten auf dem Sitz sitzen.
●Führen Sie den Schultergurt nicht unter Ihrem Arm durch.
●Tragen Sie den Sicherheitsgurt stets tief und eng anliegend über der Hüfte.
■Schwangere Frauen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgeschriebene Weisean. ( S. 38)
Schwangere Frauen sollten den Beckengurt ebenso wie andere Insassen so tief wie möglichüber den Hüften positionieren, den Schultergurt
so einstellen, dass er vollständig über der Schulter verläuft, und vermeiden, dass der Gurt auf demgewölbten Bereich des Unterbauchs aufliegt.
Wird der Sicherheitsgurt nicht korrekt angelegt, besteht nicht nur für die schwangere Frau, son-dern auch für das ungeborene Kind die Gefahr
tödlicher oder schwerer Verletzungen bei plötzli- chem Bremsen oder einer Kollision.

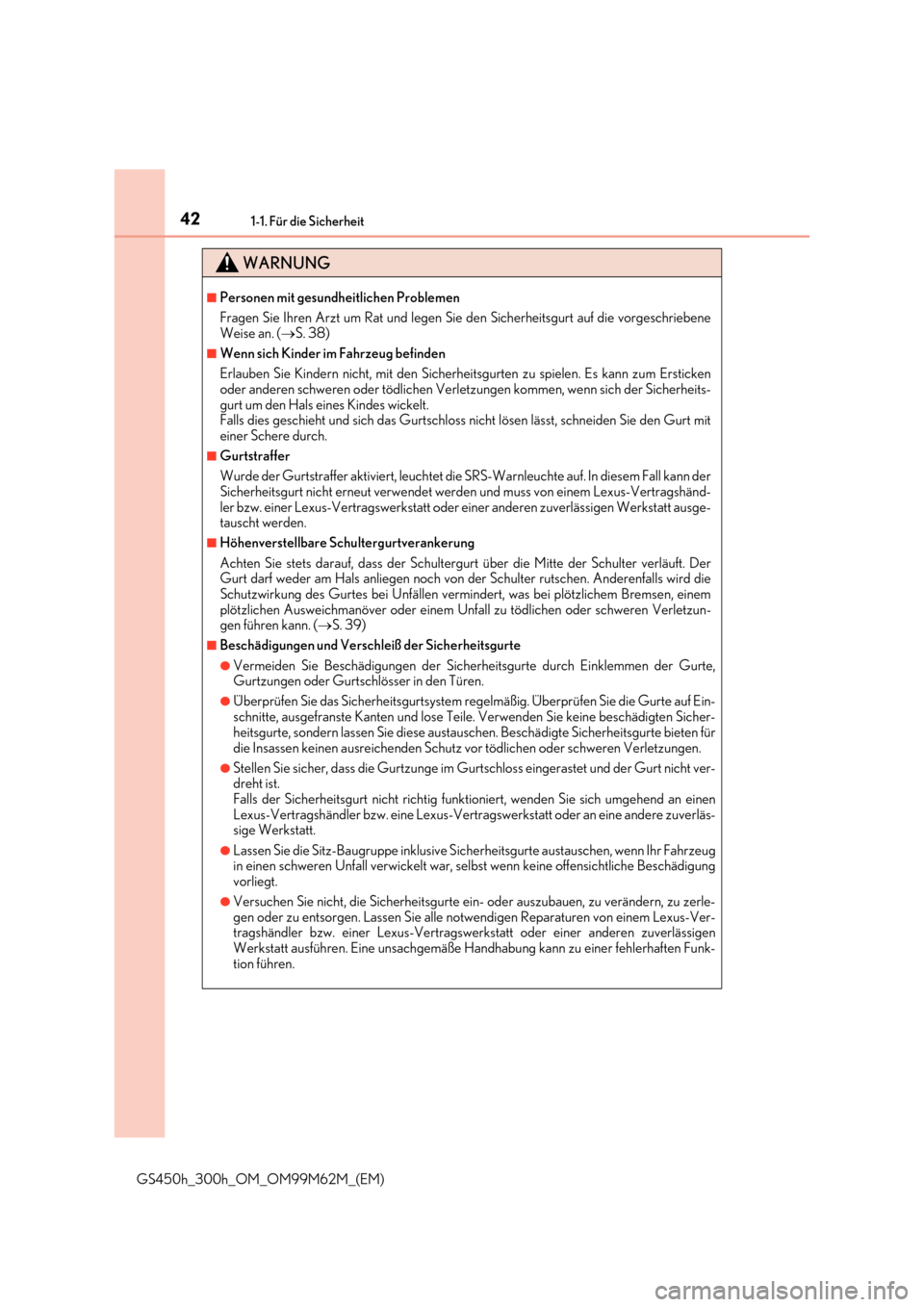

421-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Personen mit gesundheitlichen Problemen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgeschriebene Weise an. ( S. 38)
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum Ersticken oder anderen schweren oder tödlichen Verletzungen kommen, wenn sich der Sicherheits-
gurt um den Hals eines Kindes wickelt. Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt miteiner Schere durch.
■Gurtstraffer
Wurde der Gurtstraffer aktiviert, leuchtet die SRS-Warnleuchte auf. In diesem Fall kann der Sicherheitsgurt nicht erneut verwendet werden und muss von einem Lexus-Vertragshänd-
ler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt ausge- tauscht werden.
■Höhenverstellbare Schultergurtverankerung
Achten Sie stets darauf, dass der Schultergurt über die Mitte der Schulter verläuft. Der Gurt darf weder am Hals anliegen noch von der Schulter rutschen. Anderenfalls wird dieSchutzwirkung des Gurtes bei Unfällen vermindert, was bei plötzlichem Bremsen, einem
plötzlichen Ausweichmanöver oder einem Unfall zu tödlichen oder schweren Verletzun- gen führen kann. ( S. 39)
■Beschädigungen und Verschleiß der Sicherheitsgurte
●Vermeiden Sie Beschädigungen der Sicherheitsgurte durch Einklemmen der Gurte, Gurtzungen oder Gurtschlösser in den Türen.
●Überprüfen Sie das Sicherheitsgurtsystem regelmäßig. Überprüfen Sie die Gurte auf Ein-
schnitte, ausgefranste Kanten und lose Teile. Verwenden Sie keine beschädigten Sicher- heitsgurte, sondern lassen Sie diese austausche n. Beschädigte Sicherheitsgurte bieten für
die Insassen keinen ausreichenden Schutz vor tödlichen oder schweren Verletzungen.
●Stellen Sie sicher, dass die Gurtzunge im Gurtschloss eingerastet und der Gurt nicht ver- dreht ist.
Falls der Sicherheitsgurt nicht richtig funktioniert, wenden Sie sich umgehend an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuverläs-sige Werkstatt.
●Lassen Sie die Sitz-Baugruppe inklusive Sicherheitsgurte austauschen, wenn Ihr Fahrzeugin einen schweren Unfall verwickelt war, se lbst wenn keine offensichtliche Beschädigung vorliegt.
●Versuchen Sie nicht, die Sicherheitsgurte ein- oder auszubauen, zu verändern, zu zerle-gen oder zu entsorgen. Lassen Sie alle notwendigen Reparaturen von einem Lexus-Ver-tragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt ausführen. Eine unsachgemäße Handhabung kann zu einer fehlerhaften Funk- tion führen.

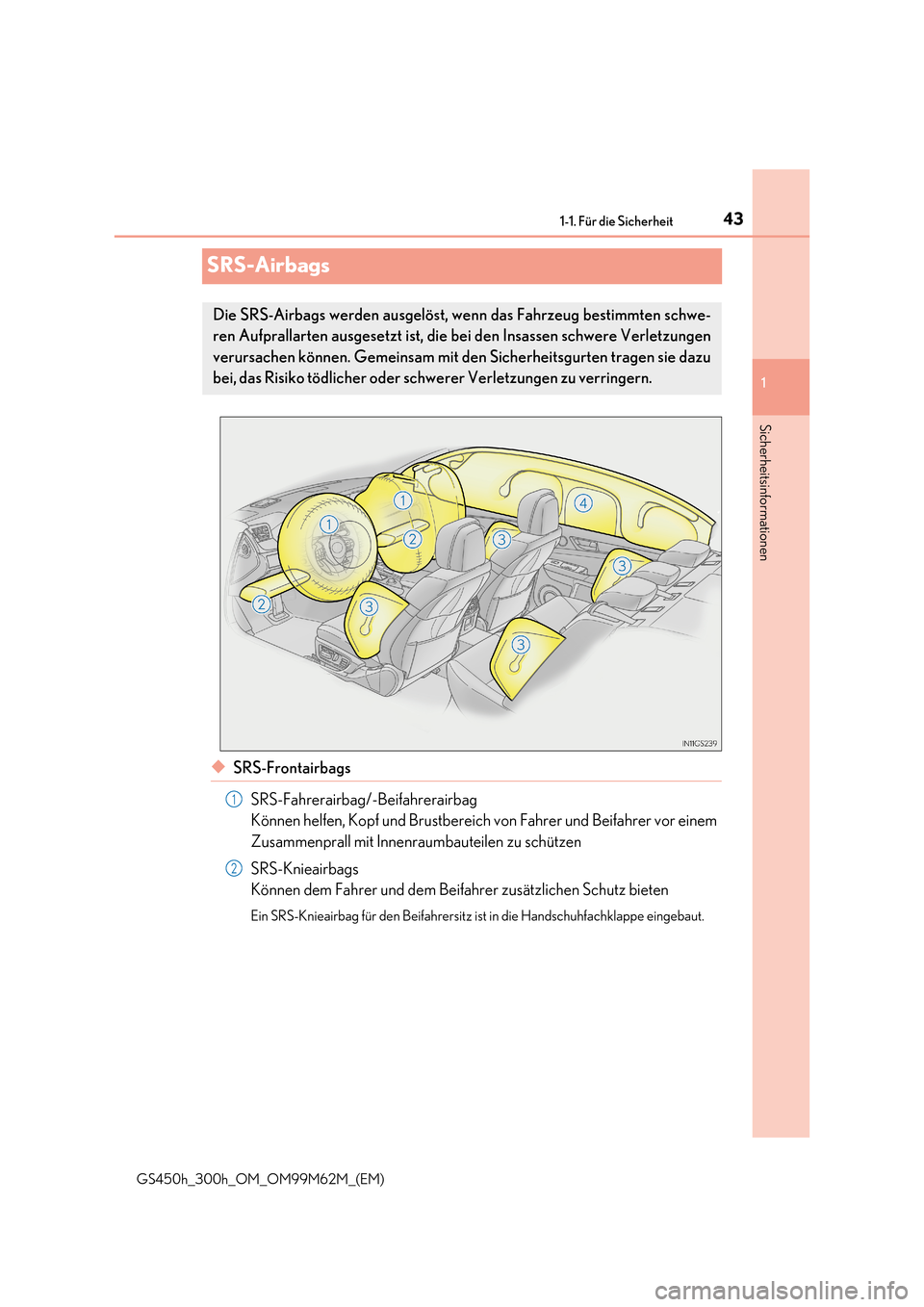

431-1. Für die Sicherheit
1
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen
SRS-Airbags
◆SRS-Frontairbags
SRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor einem
Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Knieairbags
Können dem Fahrer und dem Beifahrer zusätzlichen Schutz bieten
Ein SRS-Knieairbag für den Beifahrersitz ist in die Handschuhfachklappe eingebaut.
Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten schwe-
ren Aufprallarten ausgesetzt ist, die bei den Insassen schwere Verletzungen
verursachen können. Gemeinsam mit den Sicherheitsgurten tragen sie dazu
bei, das Risiko tödlicher oder schwerer Verletzungen zu verringern.
1
2

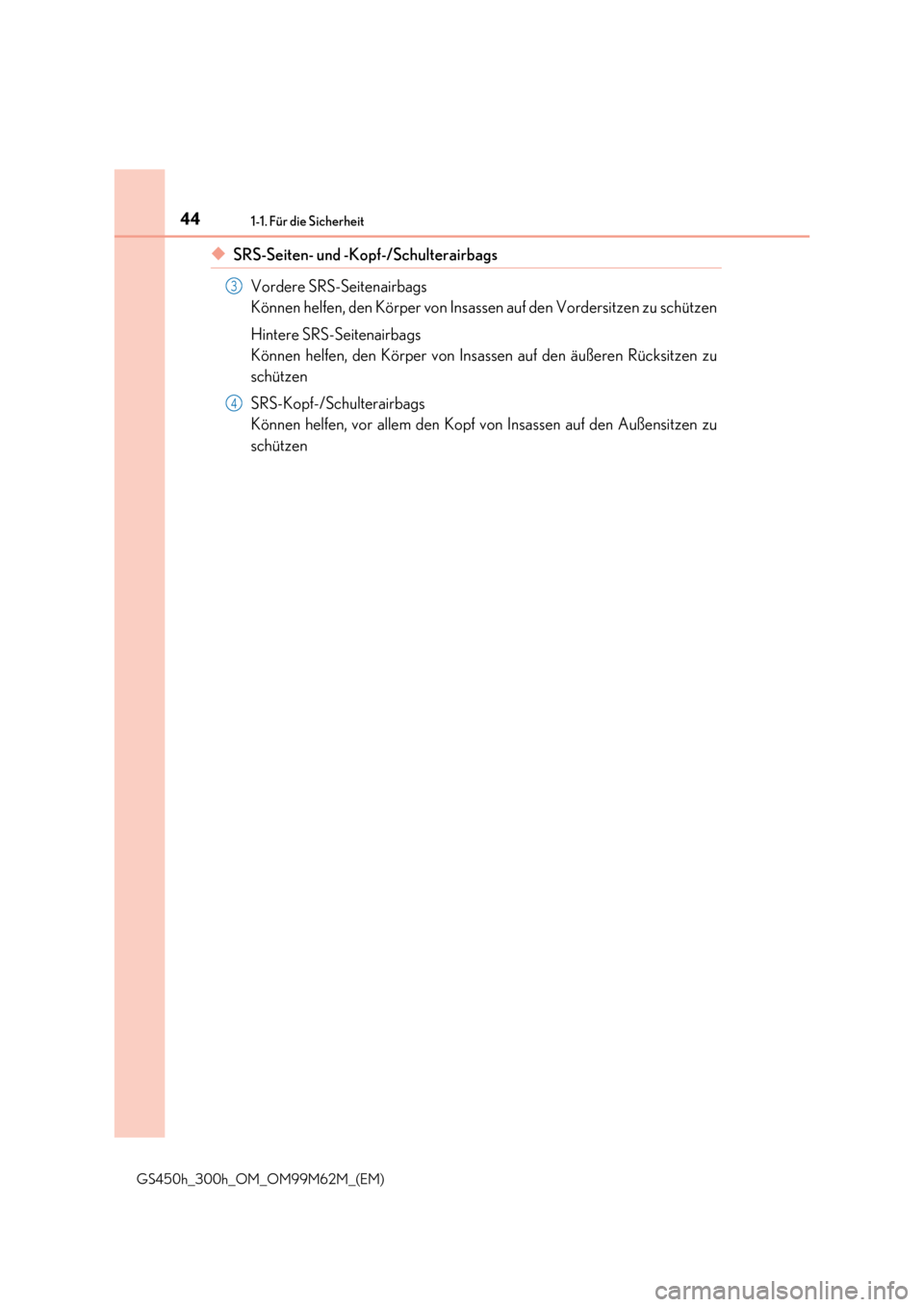

441-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
◆SRS-Seiten- und -Kopf-/Schulterairbags
Vordere SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schützen
Hintere SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den äußeren Rücksitzen zu
schützen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den Außensitzen zu
schützen
3
4

451-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)

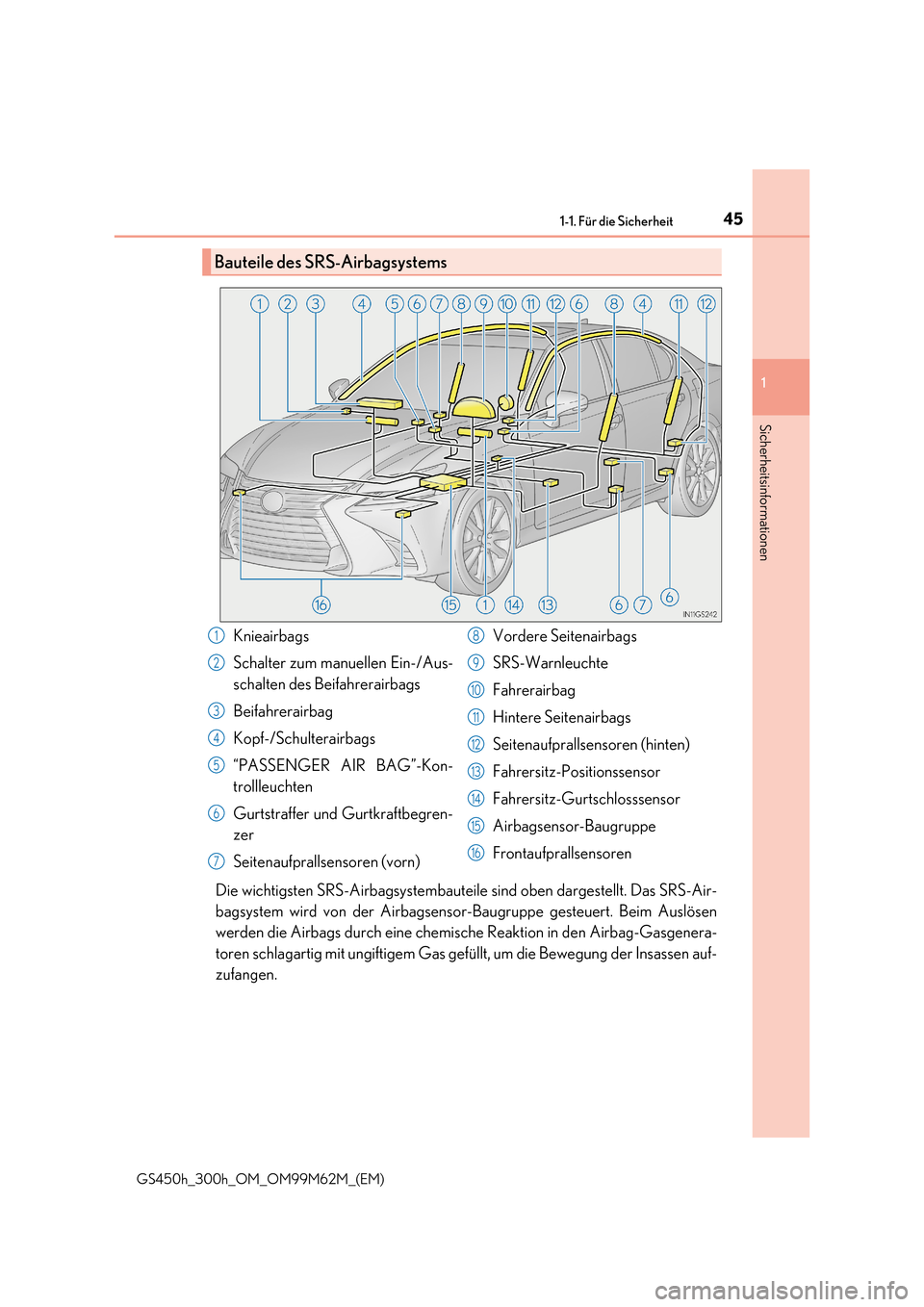

Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRS-Air-
bagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslösen
werden die Airbags durch eine chemische Reaktion in den Airbag-Gasgenera-
toren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der Insassen auf-
zufangen.
Bauteile des SRS-Airbagsystems
Knieairbags
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Beifahrerairbag
Kopf-/Schulterairbags
“PASSENGER AIR BAG”-Kon-
trollleuchten
Gurtstraffer und Gurtkraftbegren-
zer
Seitenaufprallsensoren (vorn)
Vordere Seitenairbags
SRS-Warnleuchte
Fahrerairbag
Hintere Seitenairbags
Seitenaufprallsensoren (hinten)
Fahrersitz-Positionssensor
Fahrersitz-Gurtschlosssensor
Airbagsensor-Baugruppe
Frontaufprallsensoren
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

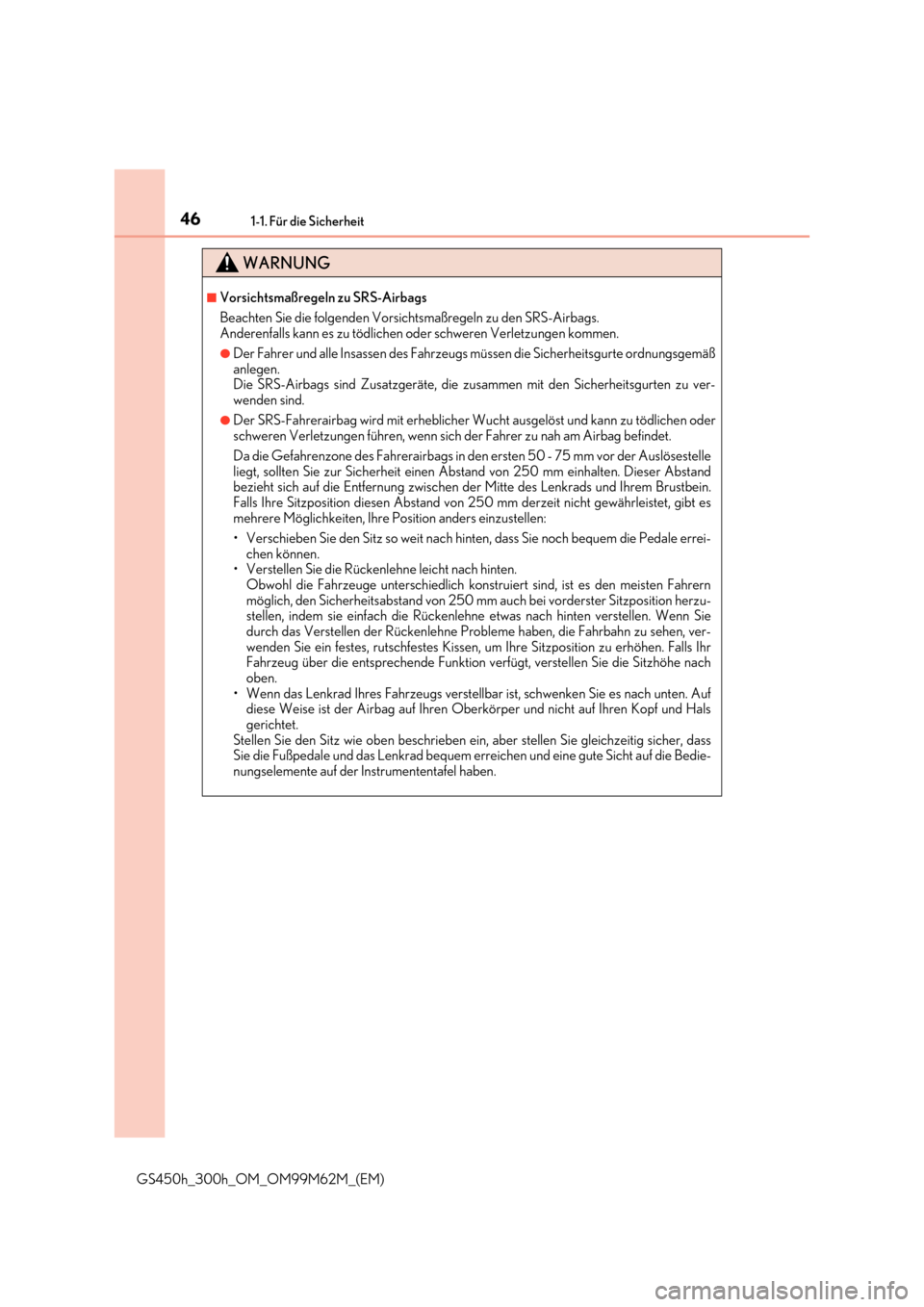

461-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ordnungsgemäßanlegen. Die SRS-Airbags sind Zusatzgeräte, die zusammen mit den Sicherheitsgurten zu ver-
wenden sind.
●Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befindet.
Da die Gefahrenzone des Fahrerairbags in den ersten 50 - 75 mm vor der Auslösestelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser Abstandbezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und Ihrem Brustbein.
Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die Pedale errei-
chen können. • Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fahrern
möglich, den Sicherheitsabstand von 250 mm auch bei vorderster Sitzposition herzu- stellen, indem sie einfach die Rückenlehne etwas nach hinten verstellen. Wenn Siedurch das Verstellen der Rückenlehne Proble me haben, die Fahrbahn zu sehen, ver-
wenden Sie ein festes, rutschfestes Kissen, um Ihre Sitzposition zu erhöhen. Falls Ihr Fahrzeug über die entsprechende Funktion verfügt, verstellen Sie die Sitzhöhe nachoben.
• Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren Kopf und Hals
gerichtet. Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher, dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht auf die Bedie-
nungselemente auf der Instrumententafel haben.

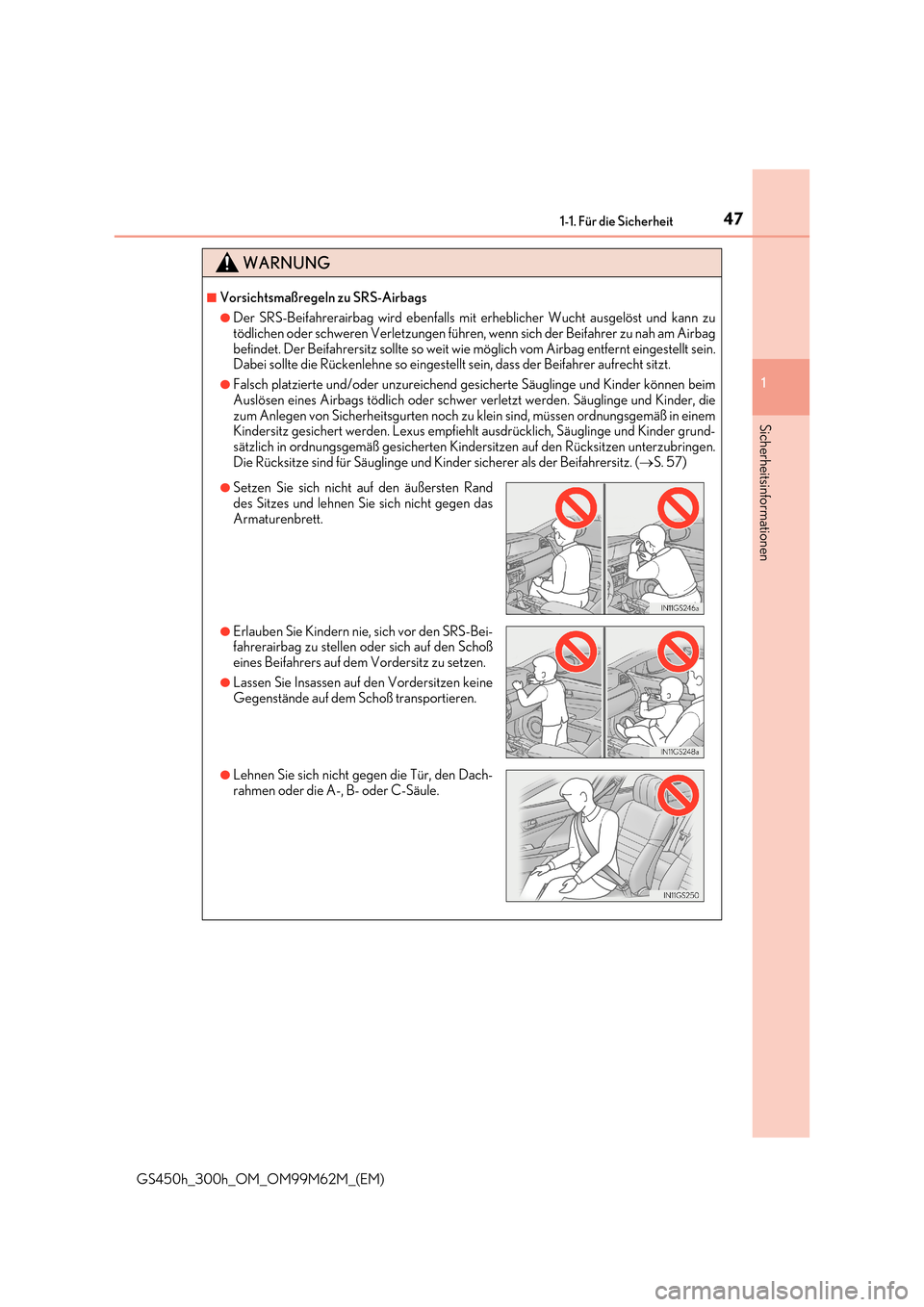

471-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann zu tödlichen oder schweren Verletzungen führen, wenn sich der Beifahrer zu nah am Airbag
befindet. Der Beifahrersitz sollte so weit wie möglich vom Airbag entfernt eingestellt sein. Dabei sollte die Rückenlehne so eingestellt sein, dass der Beifahrer aufrecht sitzt.
●Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können beim
Auslösen eines Airbags tödlich oder schwer verletzt werden. Säuglinge und Kinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen ordnungsgemäß in einemKindersitz gesichert werden. Lexus empfiehlt ausdrücklich, Säuglinge und Kinder grund-
sätzlich in ordnungsgemäß gesicherten Kindersitzen auf den Rücksitzen unterzubringen. Die Rücksitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz. ( S. 57)
●Setzen Sie sich nicht auf den äußersten Rand des Sitzes und lehnen Sie sich nicht gegen das
Armaturenbrett.
●Erlauben Sie Kindern nie, sich vor den SRS-Bei- fahrerairbag zu stellen oder sich auf den Schoß
eines Beifahrers auf dem Vordersitz zu setzen.
●Lassen Sie Insassen auf den Vordersitzen keine Gegenstände auf dem Schoß transportieren.
●Lehnen Sie sich nicht gegen die Tür, den Dach-
rahmen oder die A-, B- oder C-Säule.

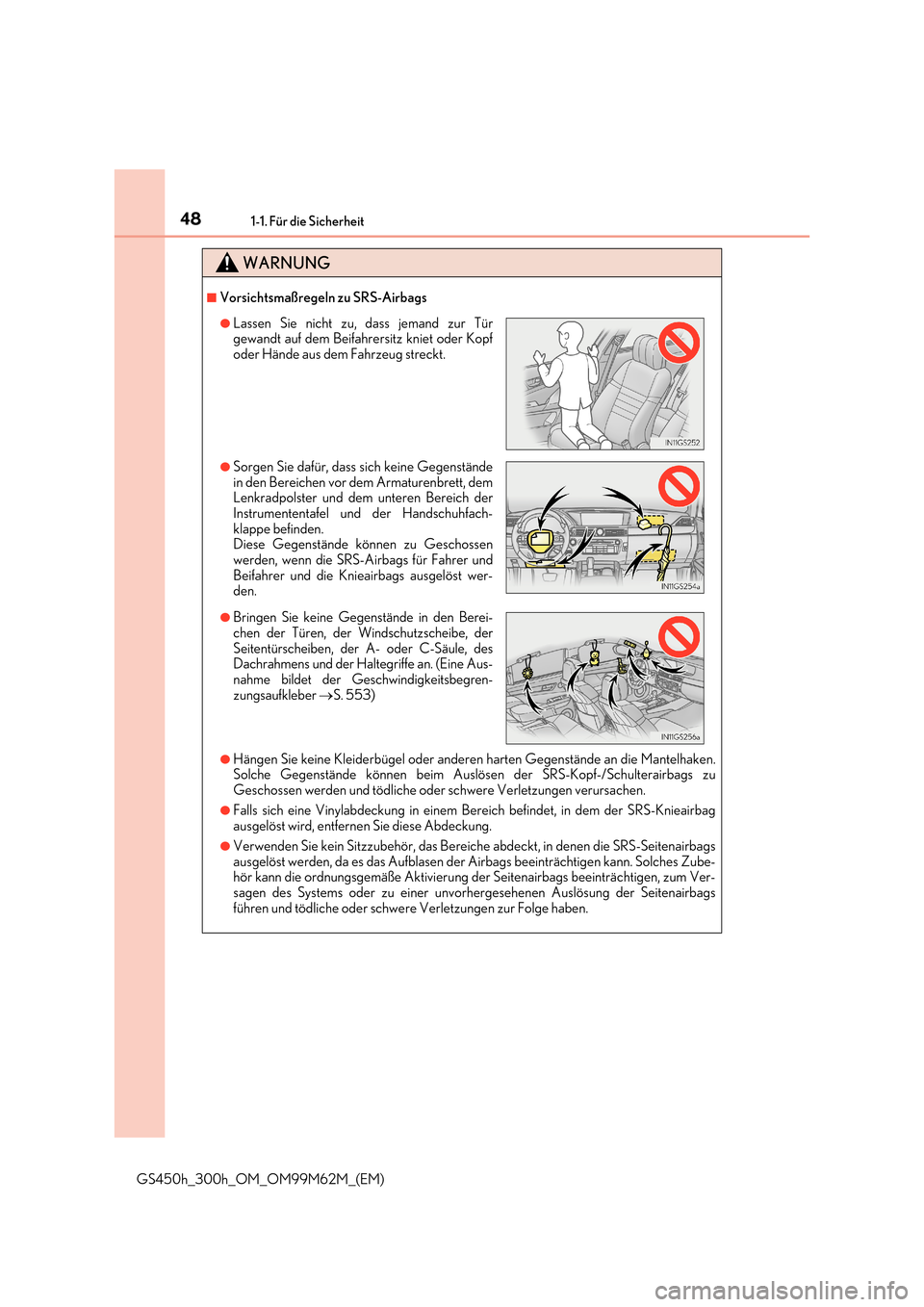

481-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Hängen Sie keine Kleiderbügel oder anderen harten Gegenstände an die Mantelhaken. Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterairbags zuGeschossen werden und tödliche oder schwere Verletzungen verursachen.
●Falls sich eine Vinylabdeckung in einem Bereich befindet, in dem der SRS-Knieairbagausgelöst wird, entfernen Sie diese Abdeckung.
●Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seitenairbags
ausgelöst werden, da es das Aufblasen der Airbags beeinträchtigen kann. Solches Zube- hör kann die ordnungsgemäße Aktivierung der Seitenairbags beeinträchtigen, zum Ver-sagen des Systems oder zu einer unvorh ergesehenen Auslösung der Seitenairbags
führen und tödliche oder schwere Verletzungen zur Folge haben.
●Lassen Sie nicht zu, dass jemand zur Tür gewandt auf dem Beifahrersitz kniet oder Kopfoder Hände aus dem Fahrzeug streckt.
●Sorgen Sie dafür, dass sich keine Gegenständein den Bereichen vor dem Armaturenbrett, demLenkradpolster und dem unteren Bereich der
Instrumententafel und der Handschuhfach- klappe befinden. Diese Gegenstände können zu Geschossen
werden, wenn die SRS-Airbags für Fahrer und Beifahrer und die Knieairbags ausgelöst wer-den.
●Bringen Sie keine Gegenstände in den Berei-chen der Türen, der Windschutzscheibe, der
Seitentürscheiben, der A- oder C-Säule, des Dachrahmens und der Haltegriffe an. (Eine Aus-nahme bildet der Geschwindigkeitsbegren-
zungsaufkleber S. 553)

491-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Üben Sie keine Kraft oder Gewalt auf die SRS-Airbagbauteile aus. Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
●Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da dieseheiß sein können.
●Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öffnen Sie
eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände so schnell wie möglichab, um Hautreizungen zu vermeiden.
●Weisen die Bereiche, in denen die SRS-Airbag s untergebracht sind, wie z. B. das Lenk- radpolster, die Handschuhfachklappe und die Verkleidungen von A- und C-Säule,Beschädigungen oder Risse auf, lassen Sie sie von einem Lexus-Vertragshändler bzw.
einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
■Veränderung und Entsorgung von SRS-Airbagsystembauteilen
Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderungen vor,
ohne sich vorher an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuverlässige Werkstatt zu wenden. Die SRS-Airbags könnten ausfallenoder unerwartet ausgelöst (aufgeblasen) werden, was zu tödlichen oder schweren Verlet-
zungen führen kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
●Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumententafel,
Armaturenbrett, Handschuhfach, Sitzen oder Sitzpolstern, A-, B- oder C-Säule oder Dachrahmen
●Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der Seite
des Innenraums
●Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen oder Winden
●Veränderungen an Radaufhängung und Federungssystem des Fahrzeugs
●Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder CD- Player
●Behindertengerechter Umbau des Fahrzeugs

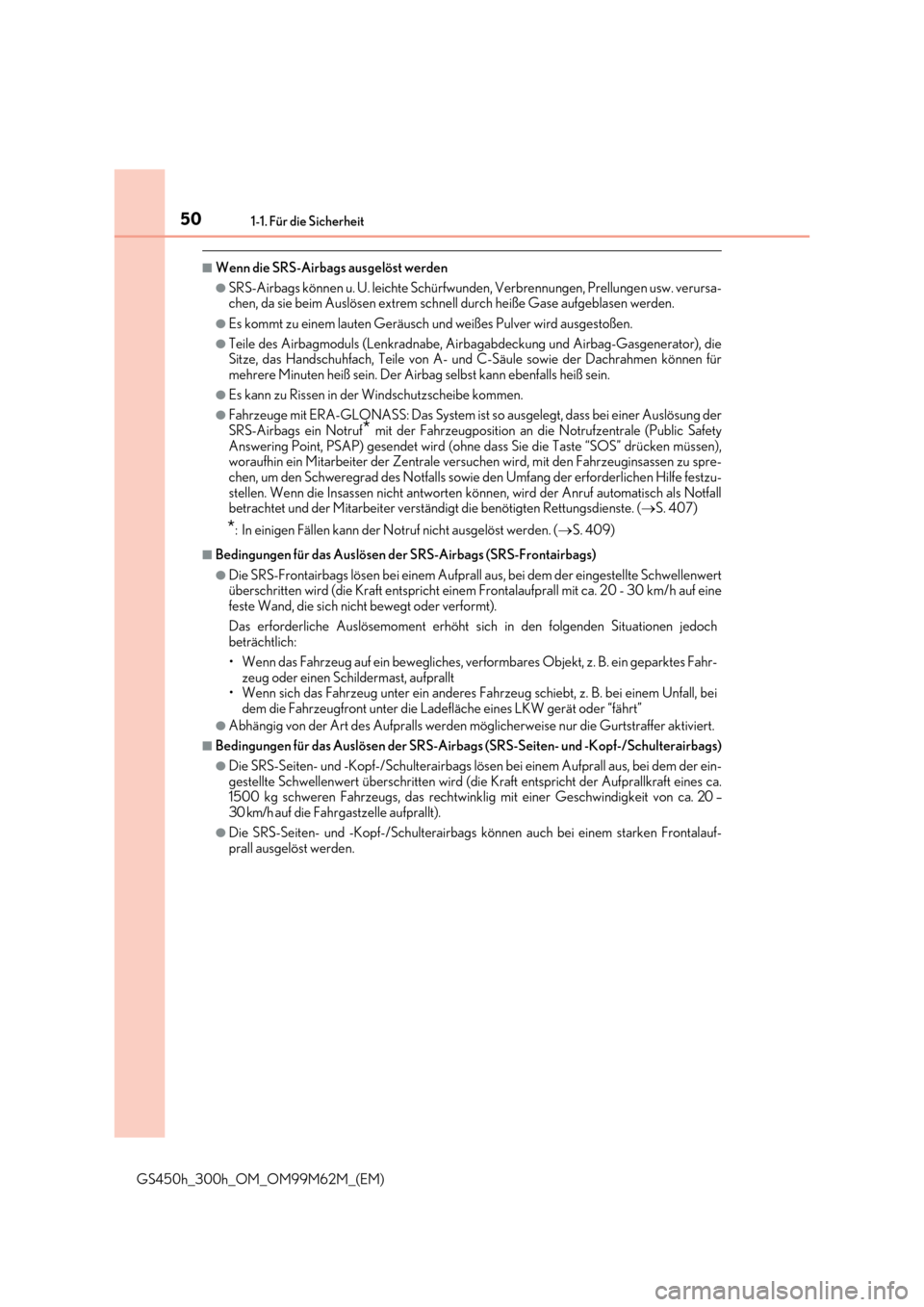

501-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
■Wenn die SRS-Airbags ausgelöst werden
●SRS-Airbags können u. U. leichte Schürfwunden, Verbrennungen, Prellungen usw. verursa- chen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen werden.
●Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
●Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator), dieSitze, das Handschuhfach, Teile von A- und C-Säule sowie der Dachrahmen können für
mehrere Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
●Es kann zu Rissen in der Windschutzscheibe kommen.
●Fahrzeuge mit ERA-GLONASS: Das System ist so ausgelegt, dass bei einer Auslösung der
SRS-Airbags ein Notruf* mit der Fahrzeugposition an die Notrufzentrale (Public Safety Answering Point, PSAP) gesendet wird (ohne dass Sie die Taste “SOS” drücken müssen),woraufhin ein Mitarbeiter der Zentrale versuchen wird, mit den Fahrzeuginsassen zu spre-
chen, um den Schweregrad des Notfalls sowie den Umfang der erforderlichen Hilfe festzu- stellen. Wenn die Insassen nicht antworten können, wird der Anruf automatisch als Notfallbetrachtet und der Mitarbeiter verständigt die benötigten Rettungsdienste. ( S. 407)
*: In einigen Fällen kann der Notruf nicht ausgelöst werden. (S. 409)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)
●Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwellenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20 - 30 km/h auf eine feste Wand, die sich nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch beträchtlich:
• Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein geparktes Fahr-
zeug oder einen Schildermast, aufprallt • Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z. B. bei einem Unfall, beidem die Fahrzeugfront unter die Ladefläche eines LKW gerät oder “fährt”
●Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer aktiviert.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und -Kopf-/Schulterairbags)
●Die SRS-Seiten- und -Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem der ein-gestellte Schwellenwert überschritten wird (die Kraft entspricht der Aufprallkraft eines ca.1500 kg schweren Fahrzeugs, das rechtwink lig mit einer Geschwindigkeit von ca. 20 –
30 km/h auf die Fahrgastzelle aufprallt).
●Die SRS-Seiten- und -Kopf-/Schulterairbags können auch bei einem starken Frontalauf- prall ausgelöst werden.
