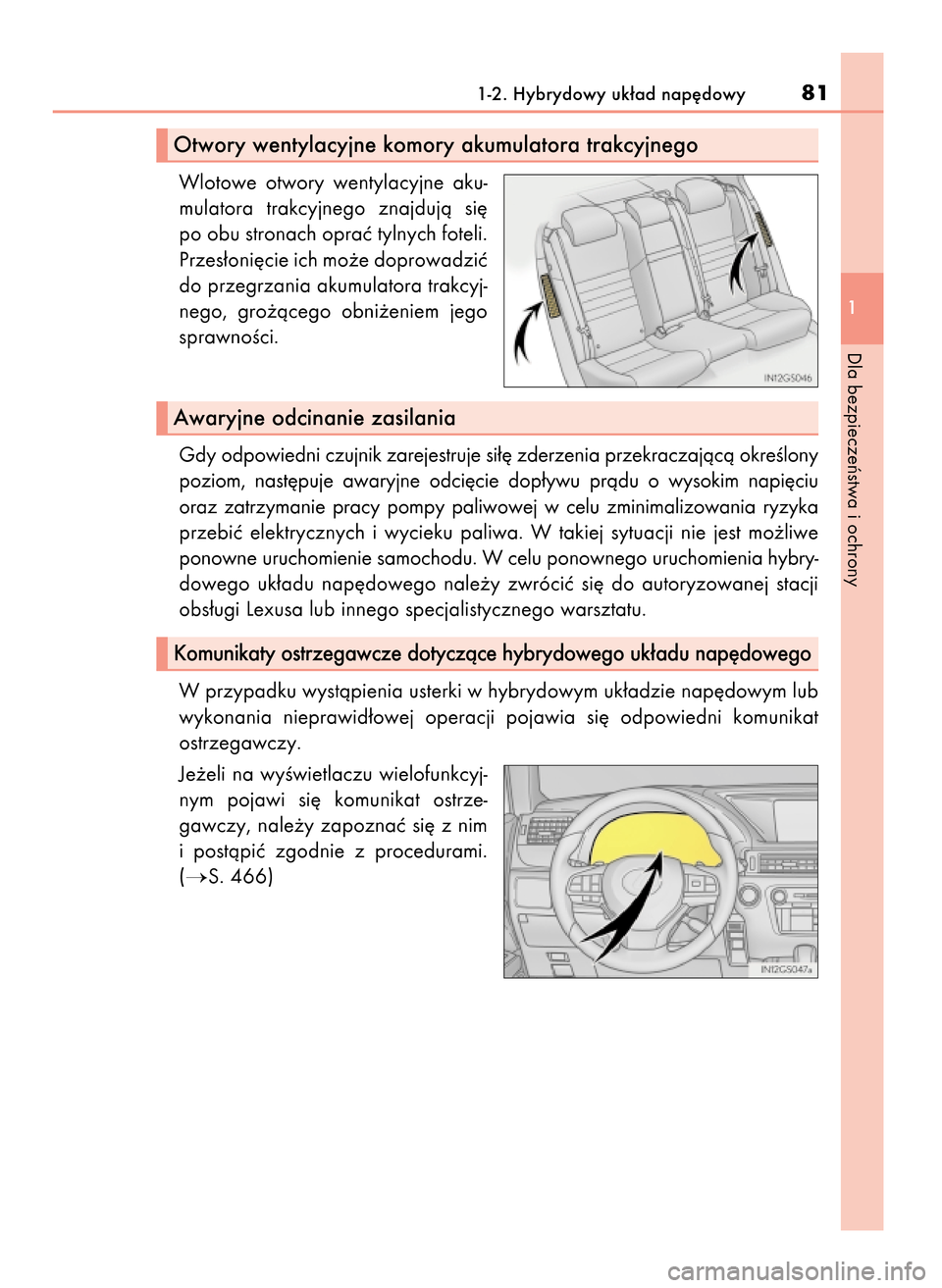

Wlotowe otwory wentylacyjne aku-
mulatora trakcyjnego znajdujà si´
po obu stronach opraç tylnych foteli.
Przes∏oni´cie ich mo˝e doprowadziç
do przegrzania akumulatora trakcyj-
nego, gro˝àcego obni˝eniem jego
sprawnoÊci.
Gdy odpowiedni czujnik zarejestruje si∏´ zderzenia przekraczajàcà okreÊlony
poziom, nast´puje awaryjne odci´cie dop∏ywu pràdu o wysokim napi´ciu
oraz zatrzymanie pracy pompy paliwowej w celu zminimalizowania ryzyka
przebiç elektrycznych i wycieku paliwa. W takiej sytuacji nie jest mo˝liwe
ponowne uruchomienie samochodu. W celu ponownego uruchomienia hybry-
dowego uk∏adu nap´dowego nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Lexusa lub innego specjalistycznego warsztatu.
W przypadku wystàpienia usterki w hybrydowym uk∏adzie nap´dowym lub
wykonania nieprawid∏owej operacji pojawia si´ odpowiedni komunikat
ostrzegawczy.
Je˝eli na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat ostrze-
gawczy, nale˝y zapoznaç si´ z nim
i postàpiç zgodnie z procedurami.
(
S. 466)
1-2. Hybrydowy uk∏ad nap´dowy81
1
Dla bezpieczeƒstwa i ochrony
Otwory wentylacyjne komory akumulatora trakcyjnego
Awaryjne odcinanie zasilania
Komunikaty ostrzegawcze dotyczàce hybrydowego uk∏adu nap´dowego
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 81

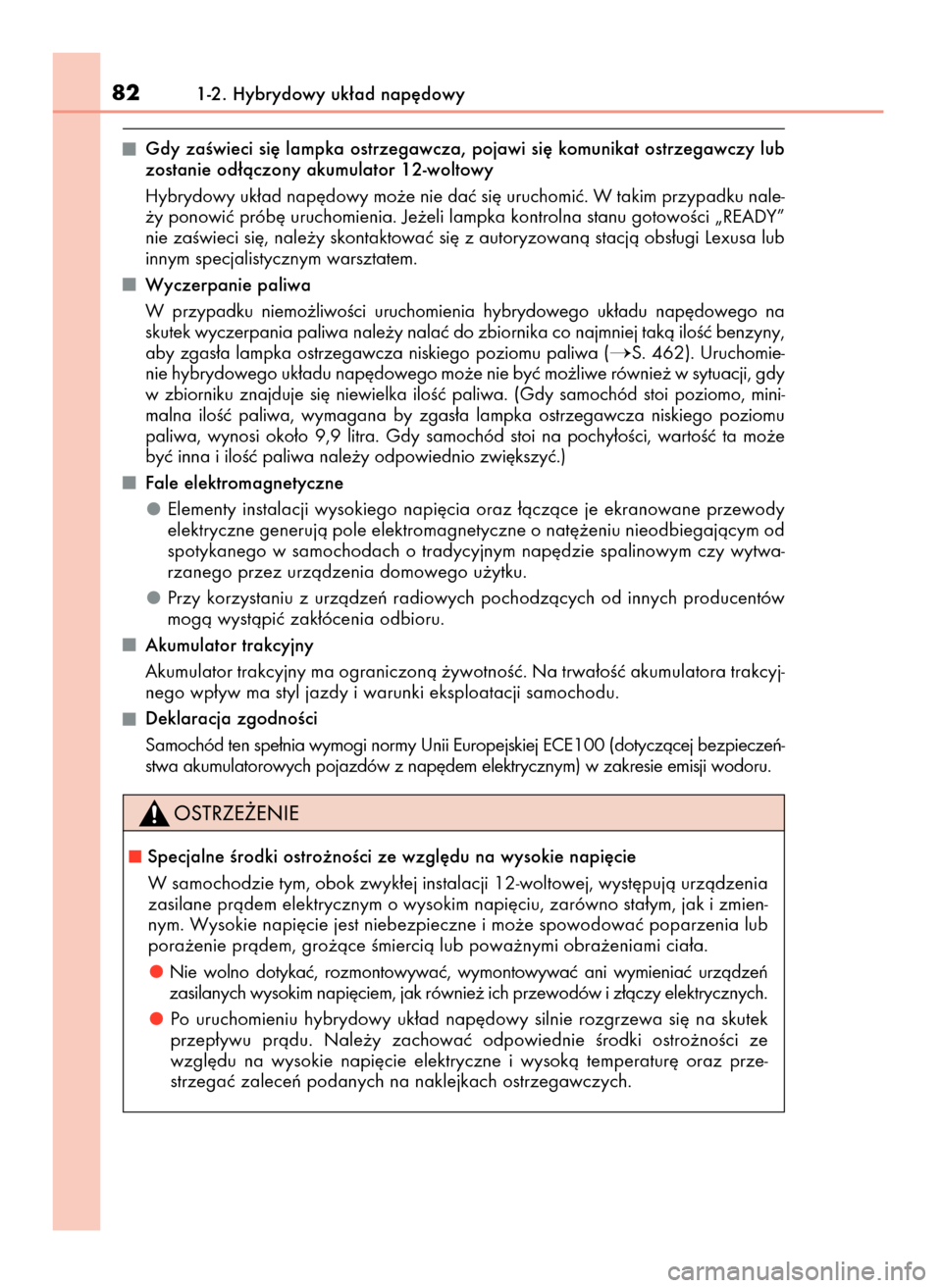

Gdy zaÊwieci si´ lampka ostrzegawcza, pojawi si´ komunikat ostrzegawczy lub
zostanie od∏àczony akumulator 12-woltowy
Hybrydowy uk∏ad nap´dowy mo˝e nie daç si´ uruchomiç. W takim przypadku nale-
˝y ponowiç prób´ uruchomienia. Je˝eli lampka kontrolna stanu gotowoÊci „READY”
nie zaÊwieci si´, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub
innym specjalistycznym warsztatem.
Wyczerpanie paliwa
W przypadku niemo˝liwoÊci uruchomienia hybrydowego uk∏adu nap´dowego na
skutek wyczerpania paliwa nale˝y nalaç do zbiornika co najmniej takà iloÊç benzyny,
aby zgas∏a lampka ostrzegawcza niskiego poziomu paliwa (
S. 462). Uruchomie-
nie hybrydowego uk∏adu nap´dowego mo˝e nie byç mo˝liwe równie˝ w sytuacji, gdy
w zbiorniku znajduje si´ niewielka iloÊç paliwa. (Gdy samochód stoi poziomo, mini-
malna iloÊç paliwa, wymagana by zgas∏a lampka ostrzegawcza niskiego poziomu
paliwa, wynosi oko∏o 9,9 litra. Gdy samochód stoi na pochy∏oÊci, wartoÊç ta mo˝e
byç inna i iloÊç paliwa nale˝y odpowiednio zwi´kszyç.)
Fale elektromagnetyczne
Elementy instalacji wysokiego napi´cia oraz ∏àczàce je ekranowane przewody
elektryczne generujà pole elektromagnetyczne o nat´˝eniu nieodbiegajàcym od
spotykanego w samochodach o tradycyjnym nap´dzie spalinowym czy wytwa-
rzanego przez urzàdzenia domowego u˝ytku.
Przy korzystaniu z urzàdzeƒ radiowych pochodzàcych od innych producentów
mogà wystàpiç zak∏ócenia odbioru.
Akumulator trakcyjny
Akumulator trakcyjny ma ograniczonà ˝ywotnoÊç. Na trwa∏oÊç akumulatora trakcyj-
nego wp∏yw ma styl jazdy i warunki eksploatacji samochodu.
Deklaracja zgodnoÊci
Samochód ten spe∏nia wymogi normy Unii Europejskiej ECE100 (dotyczàcej bezpieczeƒ-
stwa akumulatorowych pojazdów z nap´dem elektrycznym) w zakresie emisji wodoru.
821-2. Hybrydowy uk∏ad nap´dowy
Specjalne Êrodki ostro˝noÊci ze wzgl´du na wysokie napi´cie
W samochodzie tym, obok zwyk∏ej instalacji 12-woltowej, wyst´pujà urzàdzenia
zasilane pràdem elektrycznym o wysokim napi´ciu, zarówno sta∏ym, jak i zmien-
nym. Wysokie napi´cie jest niebezpieczne i mo˝e spowodowaç poparzenia lub
pora˝enie pràdem, gro˝àce Êmiercià lub powa˝nymi obra˝eniami cia∏a.
Nie wolno dotykaç, rozmontowywaç, wymontowywaç ani wymieniaç urzàdzeƒ
zasilanych wysokim napi´ciem, jak równie˝ ich przewodów i z∏àczy elektrycznych.
Po uruchomieniu hybrydowy uk∏ad nap´dowy silnie rozgrzewa si´ na skutek
przep∏ywu pràdu. Nale˝y zachowaç odpowiednie Êrodki ostro˝noÊci ze
wzgl´du na wysokie napi´cie elektryczne i wysokà temperatur´ oraz prze-
strzegaç zaleceƒ podanych na naklejkach ostrzegawczych.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 82

1-2. Hybrydowy uk∏ad nap´dowy83
1
Dla bezpieczeƒstwa i ochrony

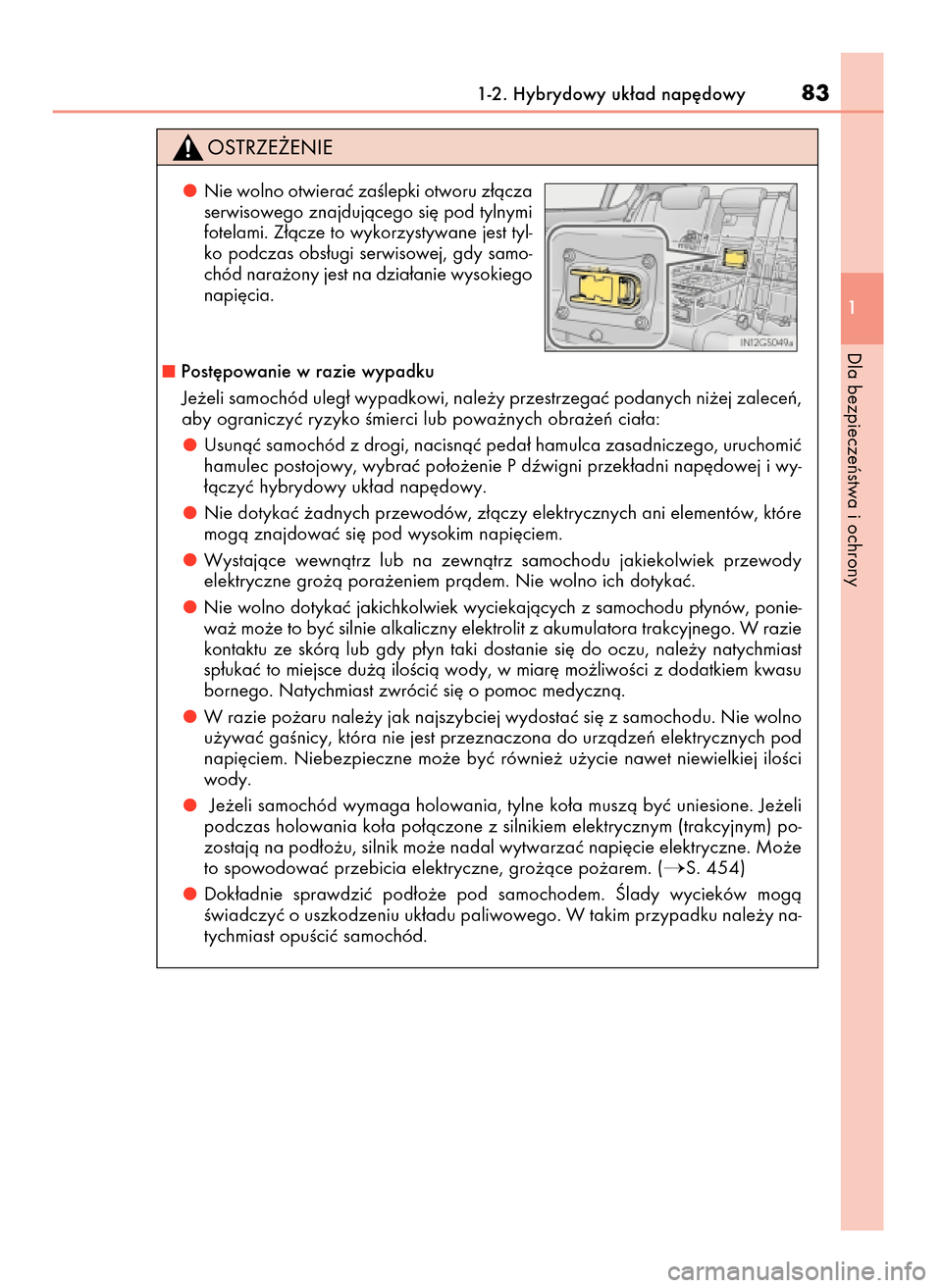

Nie wolno otwieraç zaÊlepki otworu z∏àcza
serwisowego znajdujàcego si´ pod tylnymi
fotelami. Z∏àcze to wykorzystywane jest tyl-
ko podczas obs∏ugi serwisowej, gdy samo-
chód nara˝ony jest na dzia∏anie wysokiego
napi´cia.
Post´powanie w razie wypadku
Je˝eli samochód uleg∏ wypadkowi, nale˝y przestrzegaç podanych ni˝ej zaleceƒ,
aby ograniczyç ryzyko Êmierci lub powa˝nych obra˝eƒ cia∏a:
Usunàç samochód z drogi, nacisnàç peda∏ hamulca zasadniczego, uruchomiç
hamulec postojowy, wybraç po∏o˝enie P dêwigni przek∏adni nap´dowej i wy-
∏àczyç hybrydowy uk∏ad nap´dowy.
Nie dotykaç ˝adnych przewodów, z∏àczy elektrycznych ani elementów, które
mogà znajdowaç si´ pod wysokim napi´ciem.
Wystajàce wewnàtrz lub na zewnàtrz samochodu jakiekolwiek przewody
elektryczne gro˝à pora˝eniem pràdem. Nie wolno ich dotykaç.
Nie wolno dotykaç jakichkolwiek wyciekajàcych z samochodu p∏ynów, ponie-
wa˝ mo˝e to byç silnie alkaliczny elektrolit z akumulatora trakcyjnego. W razie
kontaktu ze skórà lub gdy p∏yn taki dostanie si´ do oczu, nale˝y natychmiast
sp∏ukaç to miejsce du˝à iloÊcià wody, w miar´ mo˝liwoÊci z dodatkiem kwasu
bornego. Natychmiast zwróciç si´ o pomoc medycznà.
W razie po˝aru nale˝y jak najszybciej wydostaç si´ z samochodu. Nie wolno
u˝ywaç gaÊnicy, która nie jest przeznaczona do urzàdzeƒ elektrycznych pod
napi´ciem. Niebezpieczne mo˝e byç równie˝ u˝ycie nawet niewielkiej iloÊci
wody.
Je˝eli samochód wymaga holowania, tylne ko∏a muszà byç uniesione. Je˝eli
podczas holowania ko∏a po∏àczone z silnikiem elektrycznym (trakcyjnym) po-
zostajà na pod∏o˝u, silnik mo˝e nadal wytwarzaç napi´cie elektryczne. Mo˝e
to spowodowaç przebicia elektryczne, gro˝àce po˝arem. (
S. 454)
Dok∏adnie sprawdziç pod∏o˝e pod samochodem. Âlady wycieków mogà
Êwiadczyç o uszkodzeniu uk∏adu paliwowego. W takim przypadku nale˝y na-
tychmiast opuÊciç samochód.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 83

841-2. Hybrydowy uk∏ad nap´dowy

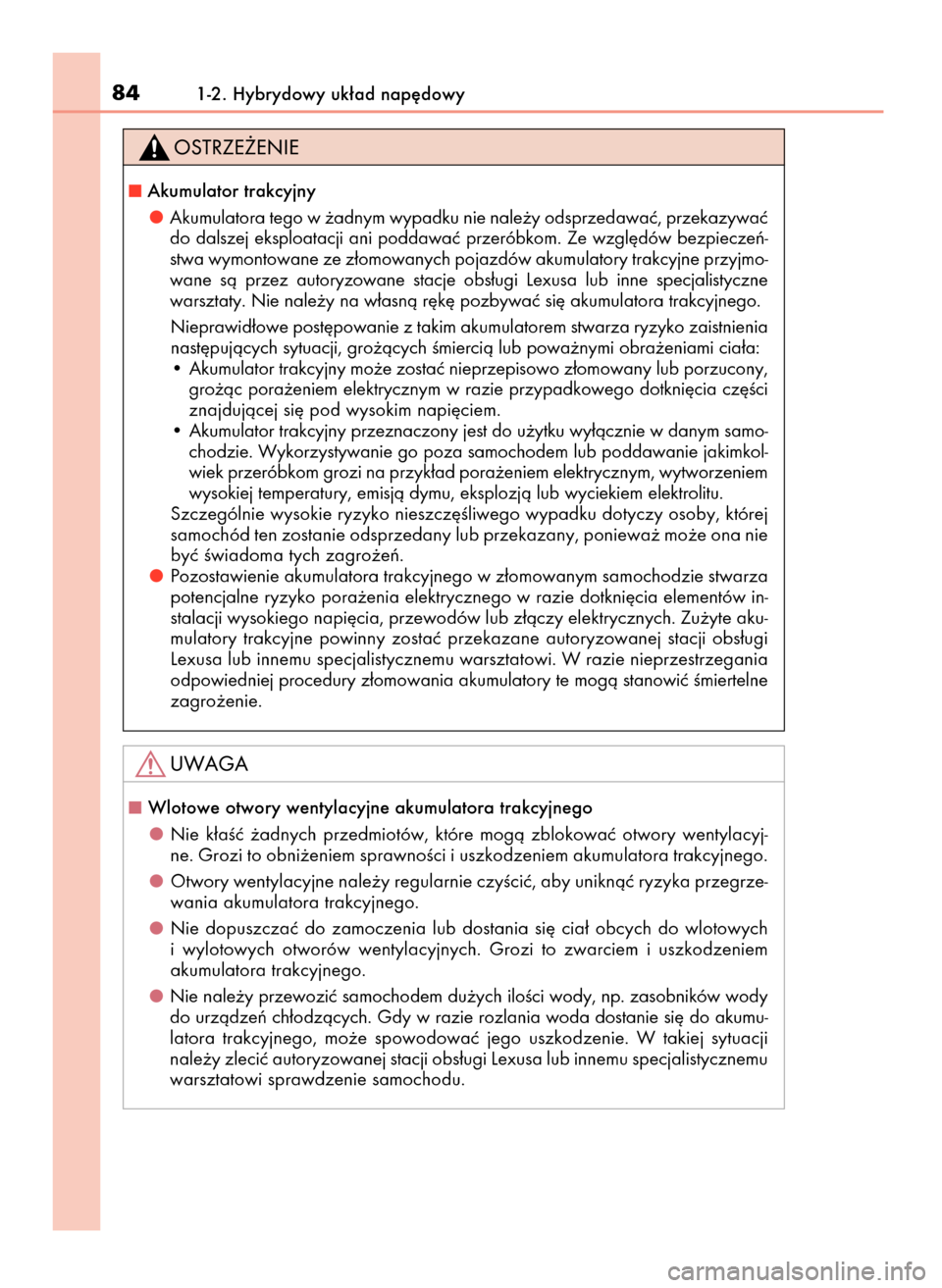

Akumulator trakcyjny
Akumulatora tego w ˝adnym wypadku nie nale˝y odsprzedawaç, przekazywaç
do dalszej eksploatacji ani poddawaç przeróbkom. Ze wzgl´dów bezpieczeƒ-
stwa wymontowane ze z∏omowanych pojazdów akumulatory trakcyjne przyjmo-
wane sà przez autoryzowane stacje obs∏ugi Lexusa lub inne specjalistyczne
warsztaty. Nie nale˝y na w∏asnà r´k´ pozbywaç si´ akumulatora trakcyjnego.
Nieprawid∏owe post´powanie z takim akumulatorem stwarza ryzyko zaistnienia
nast´pujàcych sytuacji, gro˝àcych Êmiercià lub powa˝nymi obra˝eniami cia∏a:
• Akumulator trakcyjny mo˝e zostaç nieprzepisowo z∏omowany lub porzucony,
gro˝àc pora˝eniem elektrycznym w razie przypadkowego dotkni´cia cz´Êci
znajdujàcej si´ pod wysokim napi´ciem.
• Akumulator trakcyjny przeznaczony jest do u˝ytku wy∏àcznie w danym samo-
chodzie. Wykorzystywanie go poza samochodem lub poddawanie jakimkol-
wiek przeróbkom grozi na przyk∏ad pora˝eniem elektrycznym, wytworzeniem
wysokiej temperatury, emisjà dymu, eksplozjà lub wyciekiem elektrolitu.
Szczególnie wysokie ryzyko nieszcz´Êliwego wypadku dotyczy osoby, której
samochód ten zostanie odsprzedany lub przekazany, poniewa˝ mo˝e ona nie
byç Êwiadoma tych zagro˝eƒ.
Pozostawienie akumulatora trakcyjnego w z∏omowanym samochodzie stwarza
potencjalne ryzyko pora˝enia elektrycznego w razie dotkni´cia elementów in-
stalacji wysokiego napi´cia, przewodów lub z∏àczy elektrycznych. Zu˝yte aku-
mulatory trakcyjne powinny zostaç przekazane autoryzowanej stacji obs∏ugi
Lexusa lub innemu specjalistycznemu warsztatowi. W razie nieprzestrzegania
odpowiedniej procedury z∏omowania akumulatory te mogà stanowiç Êmiertelne
zagro˝enie.
Wlotowe otwory wentylacyjne akumulatora trakcyjnego
Nie k∏aÊç ˝adnych przedmiotów, które mogà zblokowaç otwory wentylacyj-
ne. Grozi to obni˝eniem sprawnoÊci i uszkodzeniem akumulatora trakcyjnego.
Otwory wentylacyjne nale˝y regularnie czyÊciç, aby uniknàç ryzyka przegrze-
wania akumulatora trakcyjnego.
Nie dopuszczaç do zamoczenia lub dostania si´ cia∏ obcych do wlotowych
i wylotowych otworów wentylacyjnych. Grozi to zwarciem i uszkodzeniem
akumulatora trakcyjnego.
Nie nale˝y przewoziç samochodem du˝ych iloÊci wody, np. zasobników wody
do urzàdzeƒ ch∏odzàcych. Gdy w razie rozlania woda dostanie si´ do akumu-
latora trakcyjnego, mo˝e spowodowaç jego uszkodzenie. W takiej sytuacji
nale˝y zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 84

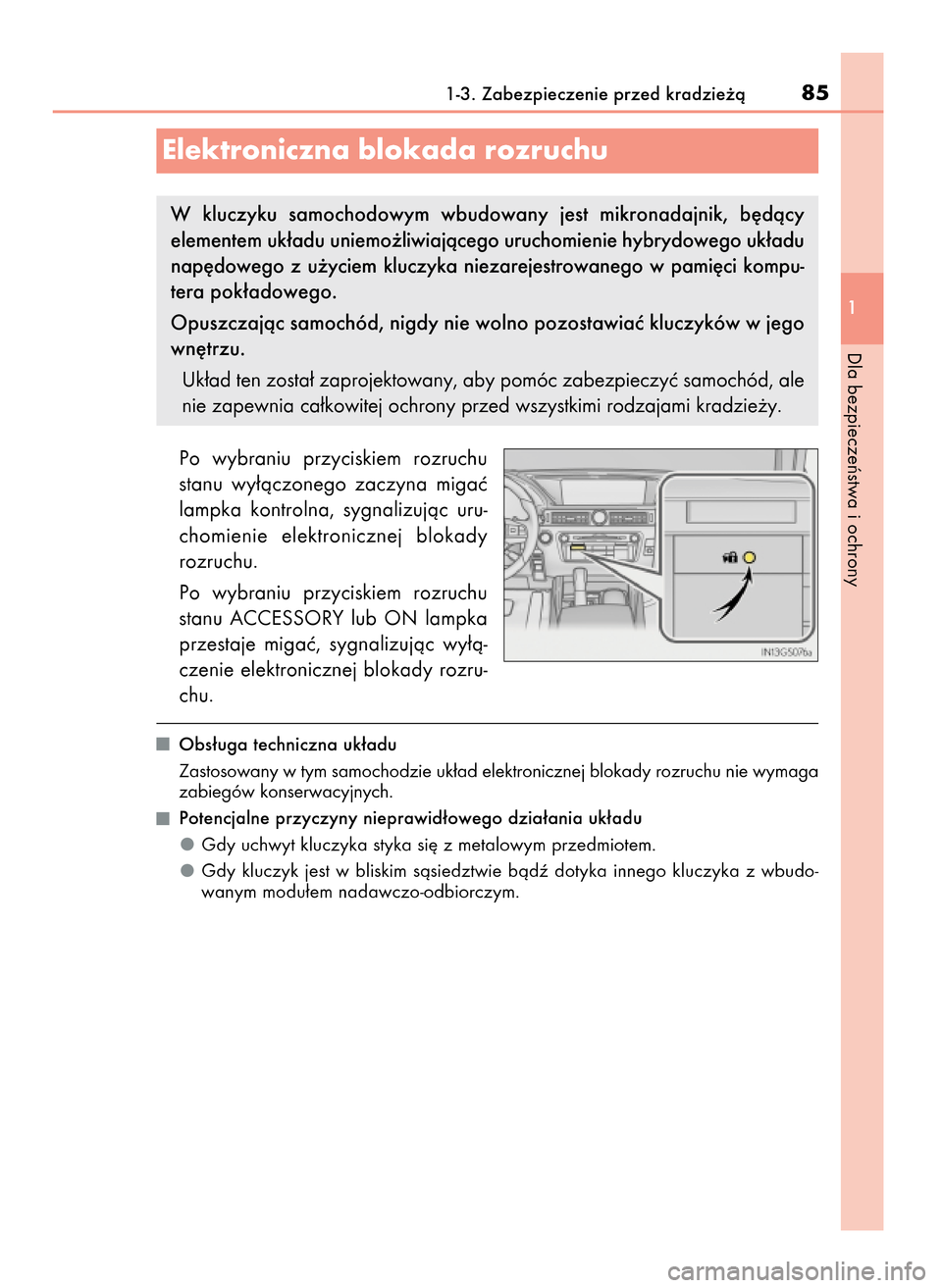

Po wybraniu przyciskiem rozruchu
stanu wy∏àczonego zaczyna migaç
lampka kontrolna, sygnalizujàc uru-
chomienie elektronicznej blokady
rozruchu.
Po wybraniu przyciskiem rozruchu
stanu ACCESSORY lub ON lampka
przestaje migaç, sygnalizujàc wy∏à-
czenie elektronicznej blokady rozru-
chu.
Obs∏uga techniczna uk∏adu
Zastosowany w tym samochodzie uk∏ad elektronicznej blokady rozruchu nie wymaga
zabiegów konserwacyjnych.
Potencjalne przyczyny nieprawid∏owego dzia∏ania uk∏adu
Gdy uchwyt kluczyka styka si´ z metalowym przedmiotem.
Gdy kluczyk jest w bliskim sàsiedztwie bàdê dotyka innego kluczyka z wbudo-
wanym modu∏em nadawczo-odbiorczym.
1-3. Zabezpieczenie przed kradzie˝à85
1
Dla bezpieczeƒstwa i ochrony
Elektroniczna blokada rozruchu
W kluczyku samochodowym wbudowany jest mikronadajnik, b´dàcy
elementem uk∏adu uniemo˝liwiajàcego uruchomienie hybrydowego uk∏adu
nap´dowego z u˝yciem kluczyka niezarejestrowanego w pami´ci kompu-
tera pok∏adowego.
Opuszczajàc samochód, nigdy nie wolno pozostawiaç kluczyków w jego
wn´trzu.
Uk∏ad ten zosta∏ zaprojektowany, aby pomóc zabezpieczyç samochód, ale
nie zapewnia ca∏kowitej ochrony przed wszystkimi rodzajami kradzie˝y.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 85

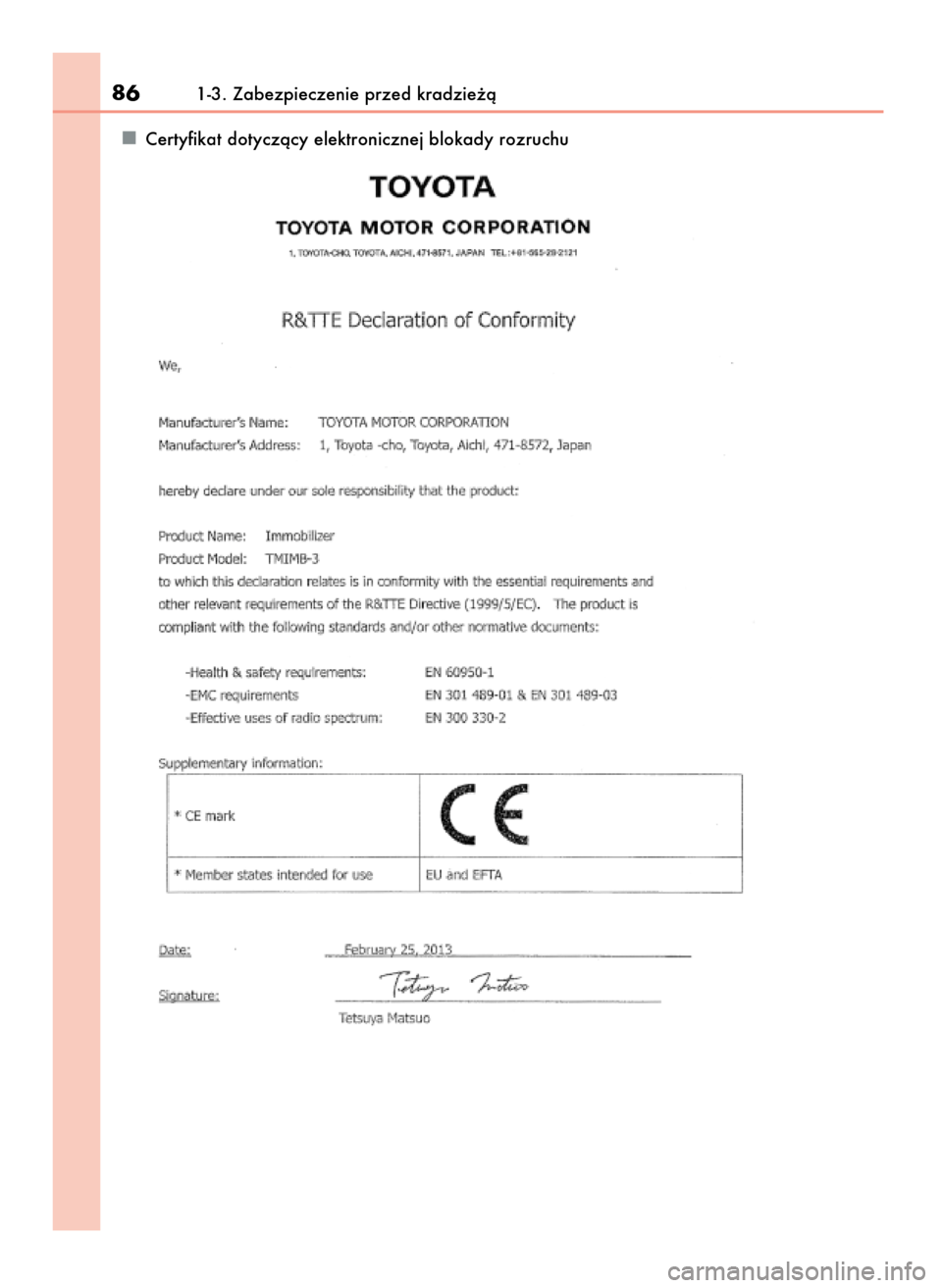

Certyfikat dotyczàcy elektronicznej blokady rozruchu
861-3. Zabezpieczenie przed kradzie˝à
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 86

1-3. Zabezpieczenie przed kradzie˝à87
1
Dla bezpieczeƒstwa i ochrony
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 87

881-3. Zabezpieczenie przed kradzie˝à
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 88

1-3. Zabezpieczenie przed kradzie˝à89
1
Dla bezpieczeƒstwa i ochrony

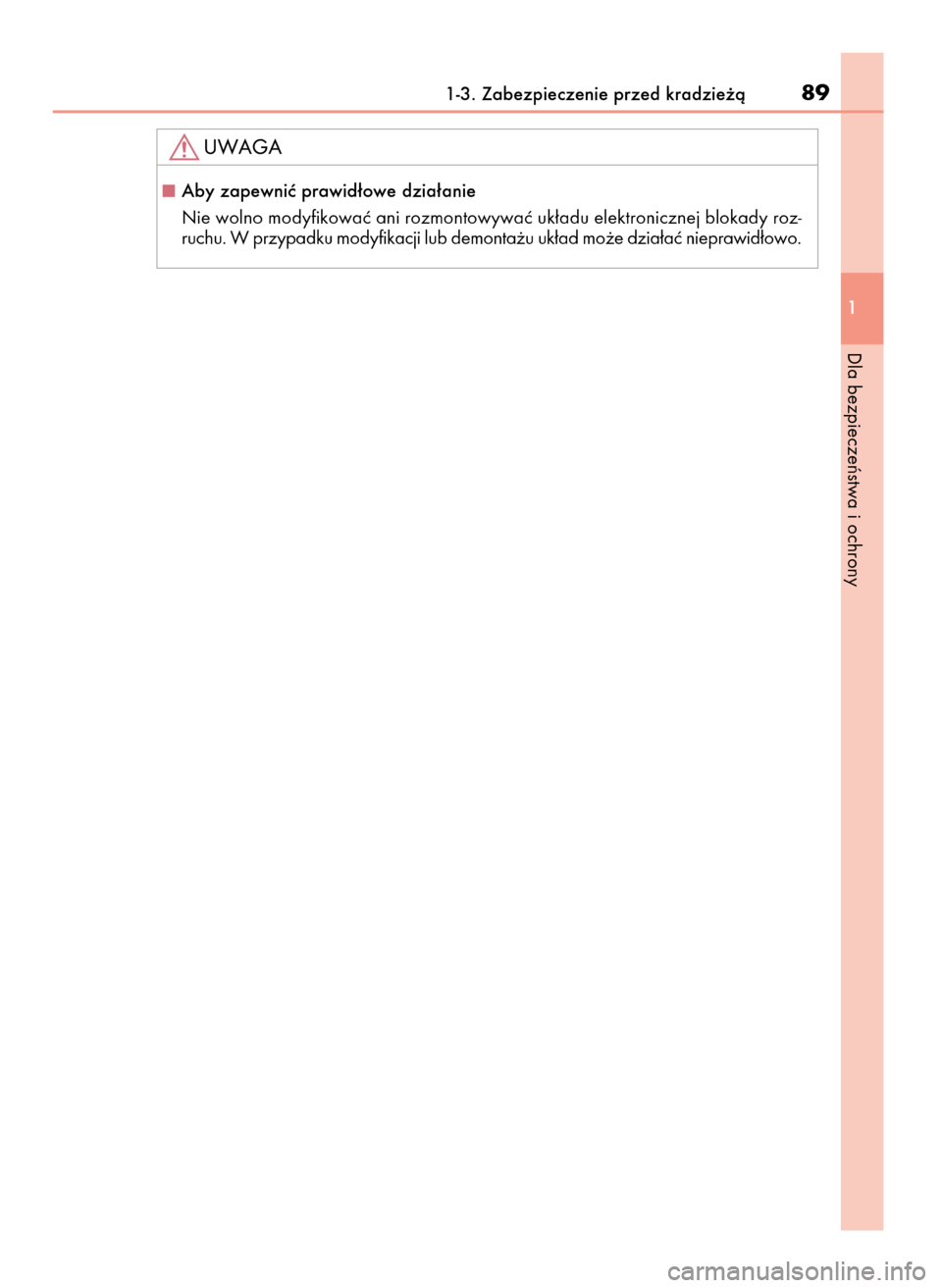

Aby zapewniç prawid∏owe dzia∏anie
Nie wolno modyfikowaç ani rozmontowywaç uk∏adu elektronicznej blokady roz-
ruchu. W przypadku modyfikacji lub demonta˝u uk∏ad mo˝e dzia∏aç nieprawid∏owo.
53 GS450h_300h OM30F92E_A 27/10/16 10:37 Page 89

Samochody wyposa˝one w takie
zabezpieczenie majà na szybach
w przednich drzwiach odpowiednie
naklejki informacyjne.
Przyciskiem rozruchu wybraç stan wy∏àczony i po opuszczeniu samochodu
przez wszystkich pasa˝erów zamknàç wszystkie drzwi.
Przy u˝yciu funkcji dost´pu do samochodu:
Dwukrotnie w ciàgu 5 sekund dotknàç czujnika blokady w zewn´trznej
klamce drzwi.
Przy u˝yciu bezprzewodowego zdalnego sterowania:
Dwukrotnie w ciàgu 5 sekund nacisnàç przycisk .
Przy u˝yciu funkcji dost´pu do samochodu: Chwyciç zewn´trznà klamk´ drzwi.
Przy u˝yciu bezprzewodowego zdalnego sterowania: Nacisnàç przycisk .
901-3. Zabezpieczenie przed kradzie˝à
Ca∏kowita blokada zamków
Zablokowanie mo˝liwoÊci otwarcia drzwi, zarówno od zewnàtrz, jak i od stro-
ny wn´trza pojazdu, chroni samochód przed dost´pem osób niepowo∏anych.
Uruchomienie ca∏kowitej blokady zamków
Wy∏àczenie systemu ca∏kowitej blokady zamków
Ârodki ostro˝noÊci dotyczàce systemu ca∏kowitej blokady zamków
Nigdy nie nale˝y uruchamiaç systemu ca∏kowitej blokady zamków, je˝eli we-
wnàtrz samochodu znajdà si´ pasa˝erowie, poniewa˝ ˝adne z drzwi nie b´dà
mog∏y zostaç otwarte od wewnàtrz.
