Lexus GX460 2010 Manuel du propriétaire (in French)

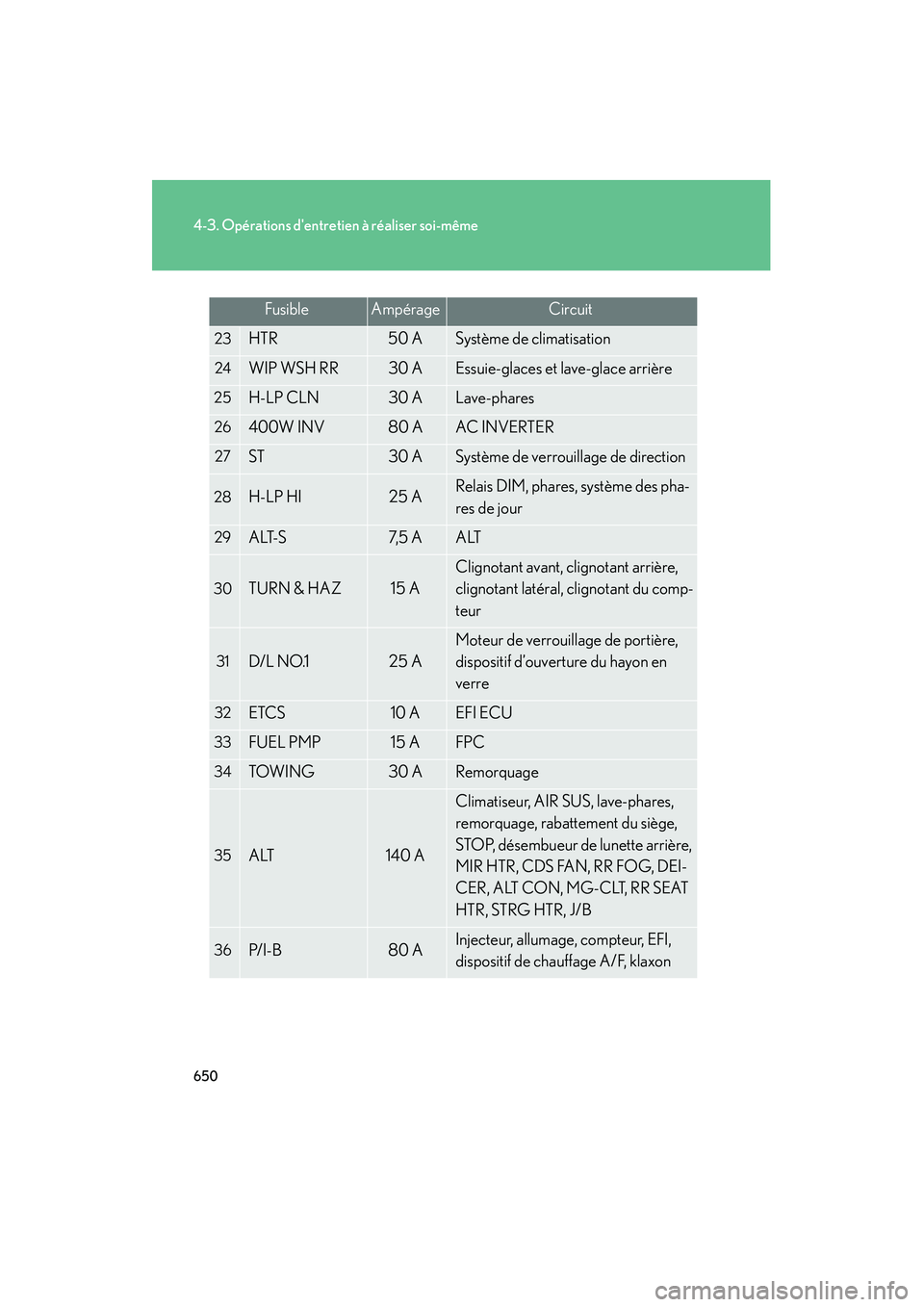

650
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
23HTR50 ASystème de climatisation
24WIP WSH RR30 AEssuie-glaces et lave-glace arrière
25H-LP CLN30 ALave-phares
26400W INV80 AAC INVERTER
27ST30 ASystème de verrouillage de direction
28H-LP HI25 ARelais DIM, phares, système des pha-
res de jour
29ALT-S7, 5 AALT
30TURN & HAZ15 A
Clignotant avant, clignotant arrière,
clignotant latéral, clignotant du comp-
teur
31D/L NO.125 A
Moteur de verrouillage de portière,
dispositif d’ouverture du hayon en
verre
32ETCS10 AEFI ECU
33FUEL PMP15 AFPC
34TOW I N G30 ARemorquage
35ALT140 A
Climatiseur, AIR SUS, lave-phares,
remorquage, rabattement du siège,
STOP, désembueur de lunette arrière,
MIR HTR, CDS FAN, RR FOG, DEI-
CER, ALT CON, MG-CLT, RR SEAT
HTR, STRG HTR, J/B
36P/ I - B80 AInjecteur, allumage, compteur, EFI,
dispositif de chauffage A/F, klaxon
FusibleAmpérageCircuit
GX460_D.book Page 650 Friday, October 9, 2009 8:55 AM

651
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
37RAD NO.115 ASystème audio, système de navigation,
système vidéo aux places arrière
38AM27, 5 ASystème de démarreur
39RAD NO.210 ASystème de navigation
40MAYDAY7, 5 AMAYDAY
41AMP30 ASystème audio
42ABS NO.150 AABS, VSC
43ABS NO.230 AABS, VSC
44AIR PMP50 APompe à air
45SECURITY10 AAlarme sonore, sirène auto-alimen-
tée, ECU de verrouillage double
46SMART7, 5 ASystème d’accès intelligent avec
démarrage par bouton-poussoir
47STRG LOCK20 ASystème de verrouillage de direction
48TOW I N G B R K30 ARemorquage
49WIP RR15 AEssuie-glace arrière
50DOME10 A
Éclairage intérieur, éclairage de lec-
ture, éclairage de courtoisie, éclai-
rage d’accueil aux portières, éclairage
de plancher, éclairage de seuil exté-
rieur, plafonnier
FusibleAmpérageCircuit
GX460_D.book Page 651 Friday, October 9, 2009 8:55 AM

652
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
51ECU-B10 A
ECU de carrosserie, compteur, dispo-
sitif de chauffage, capteur de volant,
télécommande, système de mémori-
sation de position des sièges, volant
inclinable et télescopique, écran mul-
tifonctions, système d’accès intelligent
avec démarrage par bouton-pous-
soir, rabattement du siège, comparti-
ment de refroidissement, DSS#2
ECU, contacteur au volant, contac-
teur de module D, plafonnier
52WSH FR NO.27, 5 ADSS#1 ECU
53H-LP RH-LO15 AFeux de croisement (droite), système
de réglage de la portée des phares
54H-LP LH-LO15 A
Feux de croisement (gauche),
système de réglage de la portée des
phares
55INJ10 ABobine, injecteur, allumage, filtre anti-
parasite
56EFI NO.210 A
O2 SSR, AFM, ACIS VSV, AI
COMB, KEY OFF PUMP, EYP VSV,
EGR VALVE, CANISTER VSV, AI
VSV RLY, AI PUMP HTR RLY
57WIP FR NO.27, 5 ADSS#1 ECU
58WSH RR15 ALave-glace arrière
59SPAREFusible de rechange
60SPAREFusible de rechange
61SPAREFusible de rechange
FusibleAmpérageCircuit
GX460_D.book Page 652 Friday, October 9, 2009 8:55 AM

653
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)Sous le bloc d’instrumentation
FusibleAmpérageCircuit
1P/O U T L E T15 APrise de courant
2ACC7, 5 A
Moteur de rétroviseur extérieur, ECU
DE CARROSSERIE, climatiseur, sys-
tème audio, système de navigation,
système d’aide au stationnement,
relais de recul, DSS#2 ECU, témoin
AT, EFI ECU, ECU de verrouillage du
sélecteur de vitesses, DCM, MAY-
DAY ECU
3BKUP LP10 A
Feux de recul, système audio, écran
multifonctions, DSS#2 ECU, capteur
du système d’aide au stationnement
4TOW I N G B K L P10 ARemorquage
5AV S20 ASystème de suspension pneumatique
6KDSS10 AKDSS ECU
GX460_D.book Page 653 Friday, October 9, 2009 8:55 AM

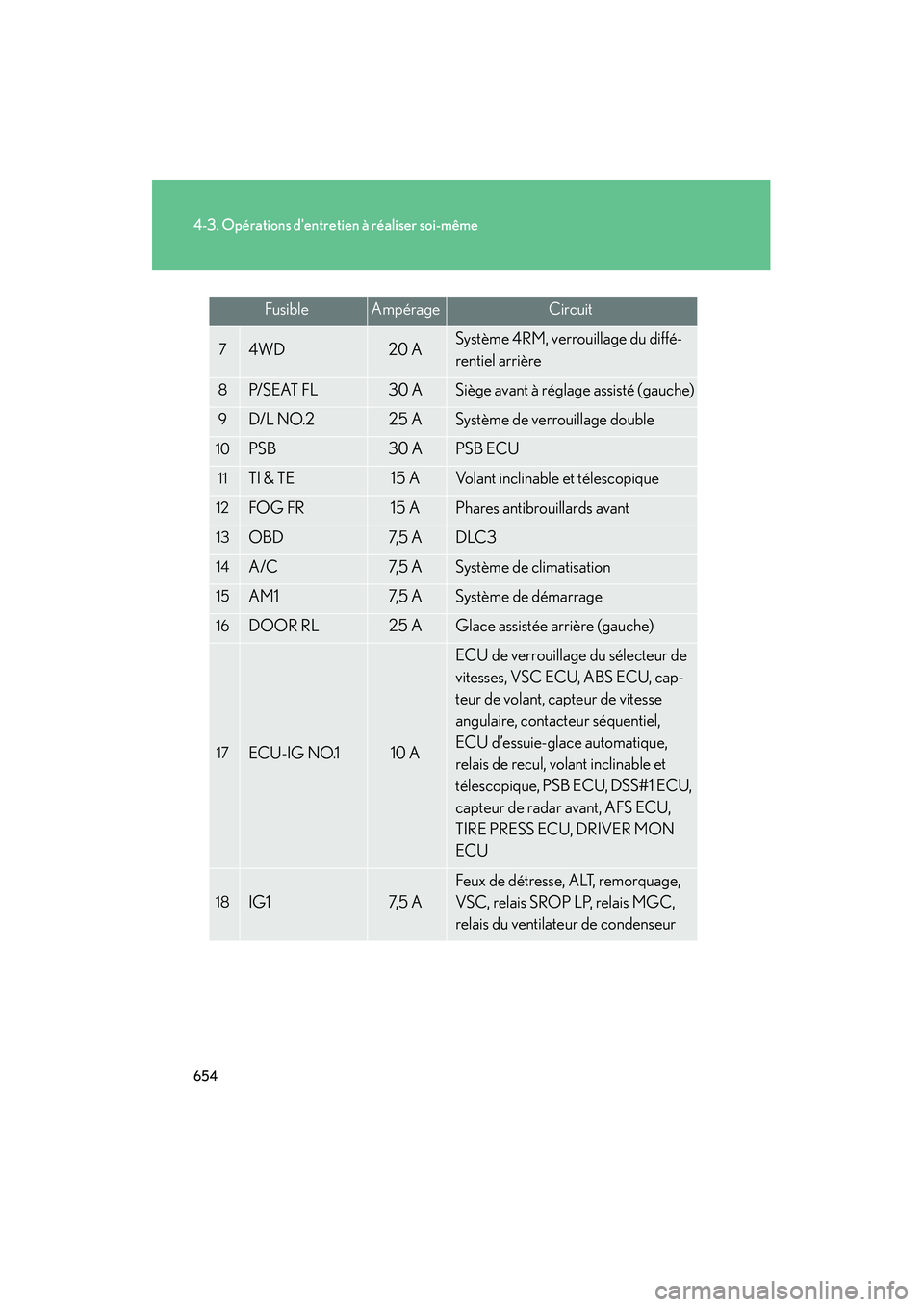

654
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
74WD20 ASystème 4RM, verrouillage du diffé-
rentiel arrière
8P/ S E AT F L30 ASiège avant à réglage assisté (gauche)
9D/L NO.225 ASystème de verrouillage double
10PSB30 APSB ECU
11TI & TE15 AVolant inclinable et télescopique
12FOG FR15 APhares antibrouillards avant
13OBD7, 5 ADLC3
14A/C7, 5 ASystème de climatisation
15AM17, 5 ASystème de démarrage
16DOOR RL25 AGlace assistée arrière (gauche)
17ECU-IG NO.110 A
ECU de verrouillage du sélecteur de
vitesses, VSC ECU, ABS ECU, cap-
teur de volant, capteur de vitesse
angulaire, contacteur séquentiel,
ECU d’essuie-glace automatique,
relais de recul, volant inclinable et
télescopique, PSB ECU, DSS#1 ECU,
capteur de radar avant, AFS ECU,
TIRE PRESS ECU, DRIVER MON
ECU
18IG17, 5 A
Feux de détresse, ALT, remorquage,
VSC, relais SROP LP, relais MGC,
relais du ventilateur de condenseur
FusibleAmpérageCircuit
GX460_D.book Page 654 Friday, October 9, 2009 8:55 AM

655
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
19ECU-IG NO.210 A
Désembueur de lunette arrière,
mémoire de rétroviseur extérieur,
contacteur de siège chauffant/ventila-
teur, relais de l’inverseur, climatiseur,
miroir EC, ECU de carrosserie, cap-
teur des gaz d’échappement, capteur
du système d’aide au stationnement,
système de navigation, DSS#2 ECU,
contacteur de compteur, compteur
accessoire, ECU de rabattement du
siège, O/H IG, lave-phare, climatiseur
arrière, dégivreur, écran de 4,2 in.
(10,66 cm), module D, capteur de
pluie, suspension pneumatique, RR
VLV ECU, volant chauffant, LKA
20S/HTR FR20 ASièges chauffants et ventilateur
21P/ S E AT F R30 ASiège avant à réglage assisté (droite)
22DOOR P30 AGlace assistée avant (côté passager),
mémoire de rétroviseur extérieur
23DOOR10 AGlaces assistées
24DOOR D25 AGlace assistée avant (côté conduc-
teur)
25DOOR RR25 AGlace assistée arrière (droite)
26S/ROOF25 APanneau de toit transparent
27WIP30 AEssuie-glaces et lave-glace
28WA S H E R20 AEssuie-glaces et lave-glace, essuie-
glaces et lave-glace arrière
29COOLING10 ACompartiment de refroidissement
FusibleAmpérageCircuit
GX460_D.book Page 655 Friday, October 9, 2009 8:55 AM

656
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
30IGN10 A
EFI ECU, C/OPN RLY, VSC ECU,
ECU de coussin gonflable, système
d’ouverture et de démarrage intelli-
gent, ECU de verrouillage du volant,
ECU de passerelle CAN
31GAUGE7, 5 ACompteur
32PA N E L7, 5 A
Contacteur des feux de détresse,
contacteur de siège chauffant, con-
tacteur 4RM, contacteur de ver-
rouillage du différentiel central,
contacteur de verrouillage du diffé-
rentiel arrière, suspension pneumati-
que, commutateur VSC OFF,
contacteur d’éclairage intérieur, con-
tacteur d’éclairage de la boîte à gants,
lampe témoin de position du sélecteur
de vitesses, système audio, système
de navigation, contacteur de volant,
contacteur du système d’aide au sta-
tionnement, contacteur du système de
réglage de la portée des phares, con-
tacteur de lave-phares, contacteur de
rabattement de siège, contacteur de
rétroviseur extérieur, contacteur
ODO/TRIP
33TA I L10 A
Feux de position avant, feux arrière,
éclairage de la plaque d’immatricula-
tion, EFI ECU, phares antibrouillards
arrière, remorquage, phares anti-
brouillards avant
FusibleAmpérageCircuit
GX460_D.book Page 656 Friday, October 9, 2009 8:55 AM

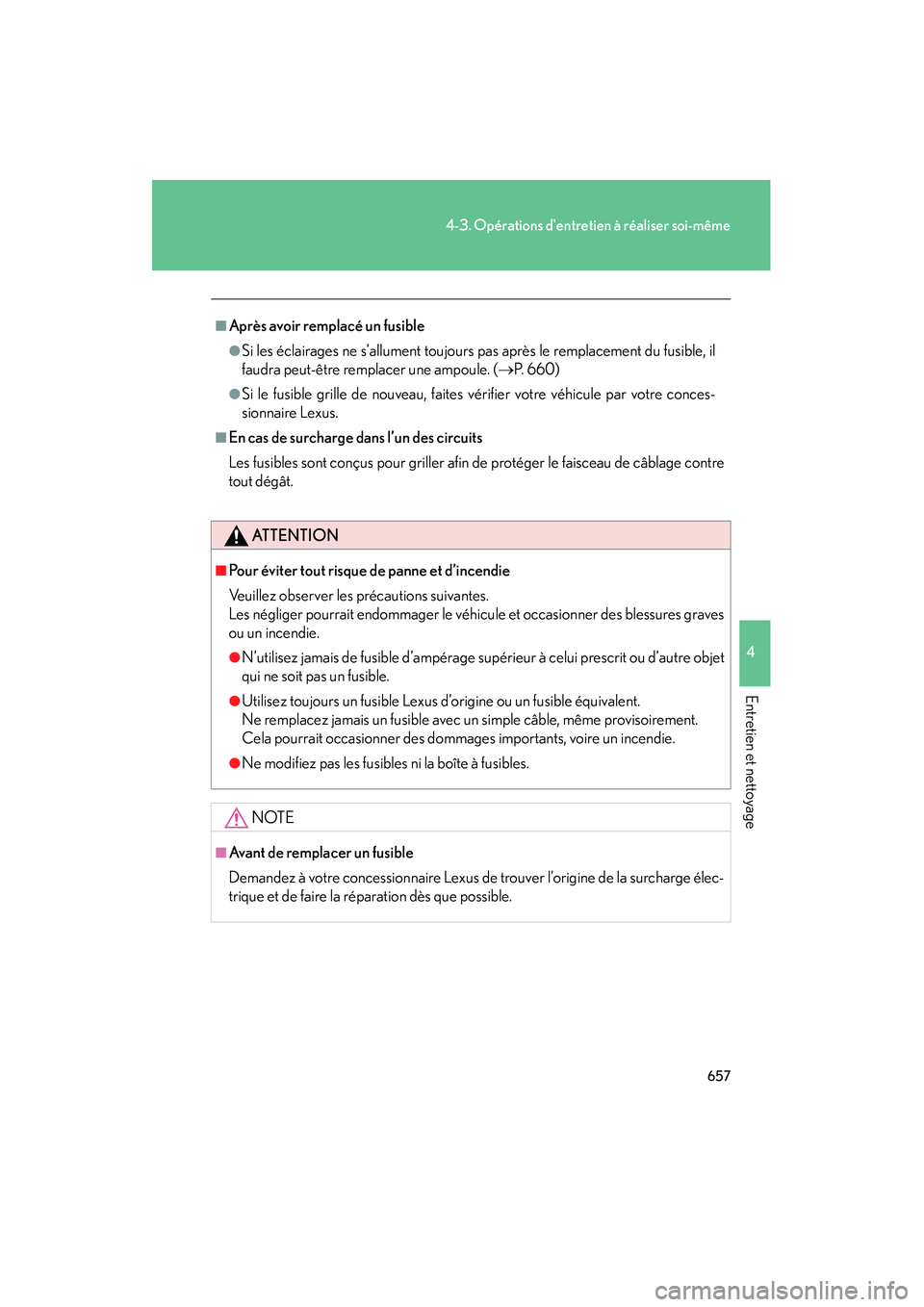

657
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. (→P. 660)
●Si le fusible grille de nouveau, faites vérifier votre véhicule par votre conces-
sionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre
tout dégât.
ATTENTION
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhi cule et occasionner des blessures graves
ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
●Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge élec-
trique et de faire la réparation dès que possible.
GX460_D.book Page 657 Friday, October 9, 2009 8:55 AM

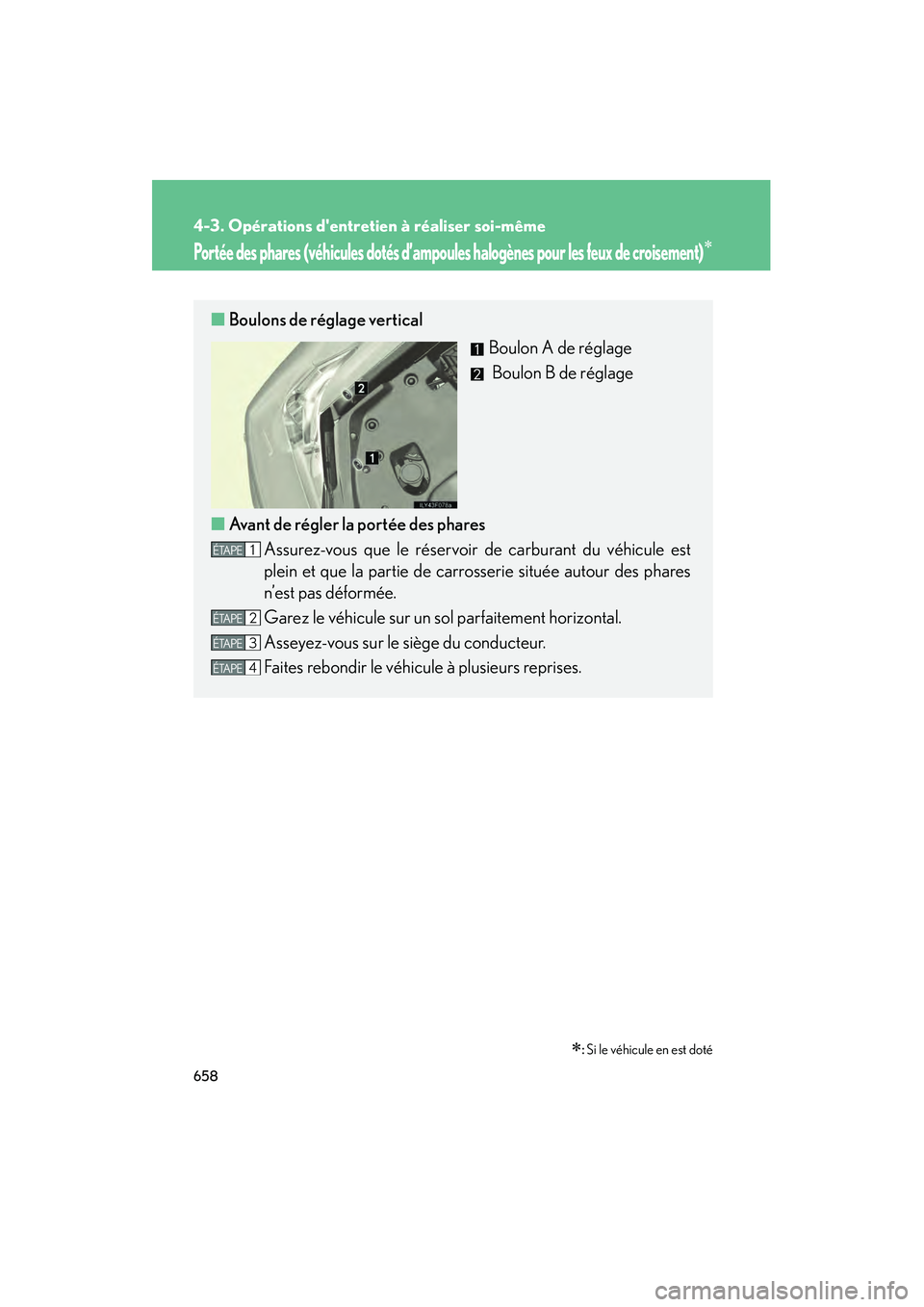

658
4-3. Opérations d'entretien à réaliser soi-même
GX460_D (OM60F29D)
Portée des phares (véhicules dotés d’ampoules halogènes pour les feux de croisement)∗
∗: Si le véhicule en est doté
■ Boulons de réglage vertical
Boulon A de réglage
Boulon B de réglage
■ Avant de régler la portée des phares
Assurez-vous que le réservoir de carburant du véhicule est
plein et que la partie de carro sserie située autour des phares
n’est pas déformée.
Garez le véhicule sur un sol parfaitement horizontal.
Asseyez-vous sur le siège du conducteur.
Faites rebondir le véhicule à plusieurs reprises.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
GX460_D.book Page 658 Friday, October 9, 2009 8:55 AM

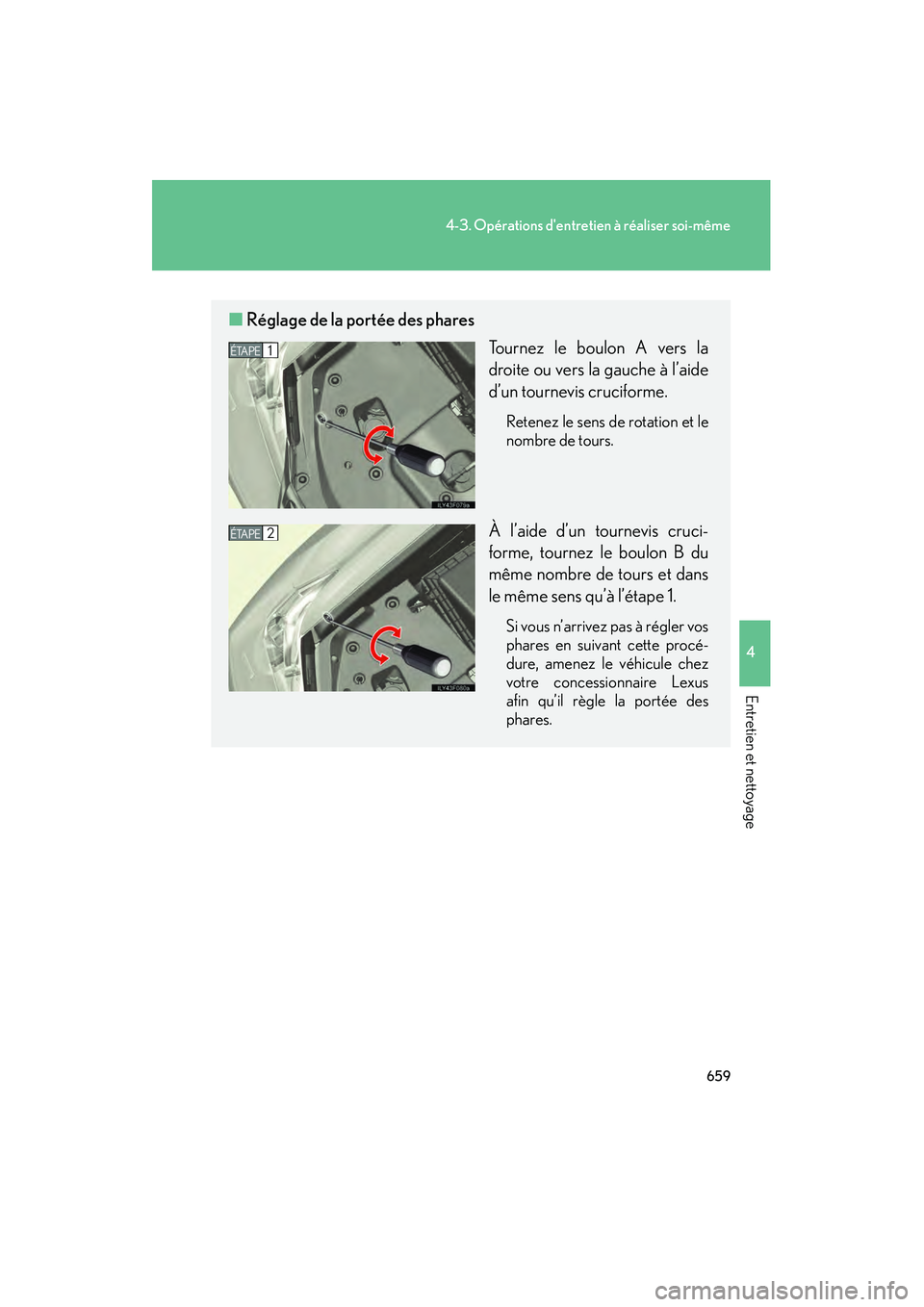

659
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
GX460_D (OM60F29D)
■Réglage de la portée des phares
Tournez le boulon A vers la
droite ou vers la gauche à l’aide
d’un tournevis cruciforme.
Retenez le sens de rotation et le
nombre de tours.
À l’aide d’un tournevis cruci-
forme, tournez le boulon B du
même nombre de tours et dans
le même sens qu’à l’étape 1.
Si vous n’arrivez pas à régler vos
phares en suivant cette procé-
dure, amenez le véhicule chez
votre concessionnaire Lexus
afin qu’il règle la portée des
phares.
1ÉTAPE
2ÉTAPE
GX460_D.book Page 659 Friday, October 9, 2009 8:55 AM
