591
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D59S) ■

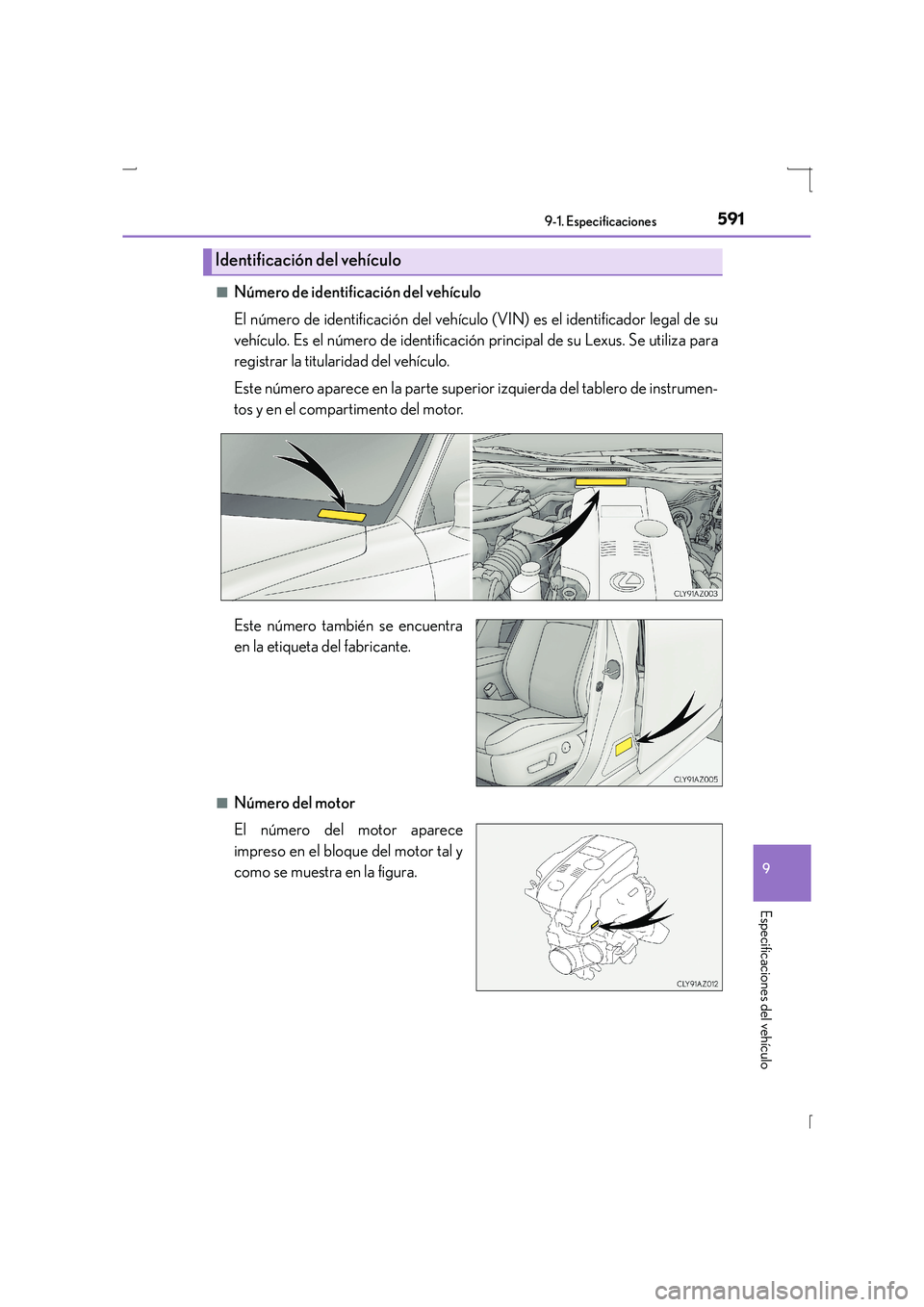

Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de su
vehículo. Es el número de identificación principal de su Lexus. Se utiliza para
registrar la titularidad del vehículo.
Este número aparece en la parte superior izquierda del tablero de instrumen-
tos y en el compartimento del motor.
Este número también se encuentra
en la etiqueta del fabricante.
■Número del motor
El número del motor aparece
impreso en el bloque del motor tal y
como se muestra en la figura.
Identificación del vehículo

5929-1. Especificaciones
IS300h_ES(OM53D59S)

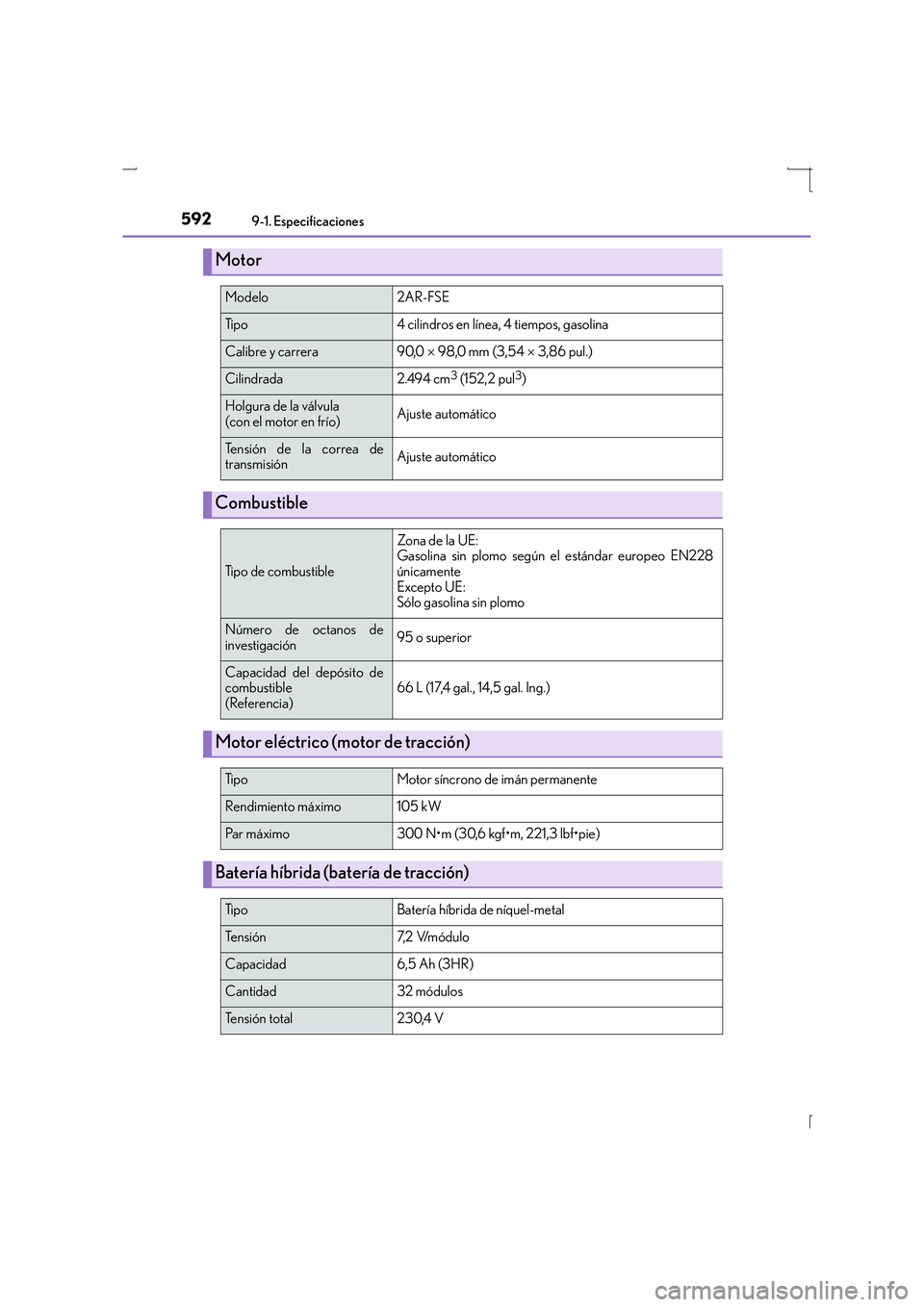

Motor
Modelo2AR-FSE
Ti p o4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera90,0 × 98,0 mm (3,54 × 3,86 pul.)
Cilindrada2.494 cm3 (152,2 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
Combustible
Tipo de combustible
Zona de la UE:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto UE:
Sólo gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible
(Referencia)66 L (17,4 gal., 14,5 gal. Ing.)
Motor eléctrico (motor de tracción)
Ti p oMotor síncrono de imán permanente
Rendimiento máximo105 kW
Par máximo300 N•m (30,6 kgf•m, 221,3 lbf•pie)
Batería híbrida (batería de tracción)
Ti p oBatería híbrida de níquel-metal
Te n s i ó n7, 2 V/m ó d u l o
Capacidad6,5 Ah (3HR)
Cantidad32 módulos
Tensión total230,4 V

593
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D59S) ■

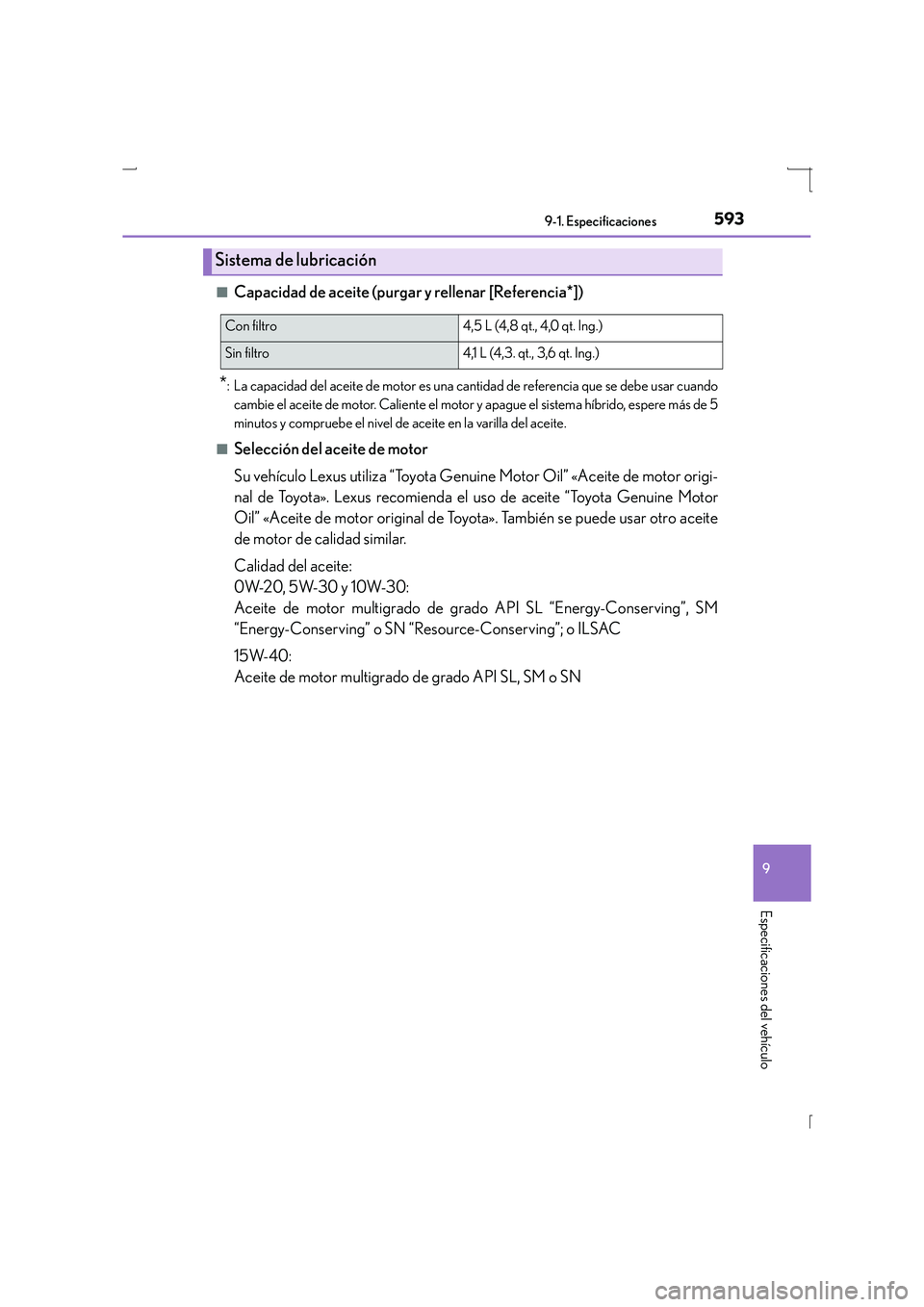

Capacidad de aceite (purgar y rellenar [Referencia*])
*: La capacidad del aceite de motor es una cantidad de referencia que se debe usar cuando
cambie el aceite de motor. Caliente el motor y apague el sistema híbrido, espere más de 5
minutos y compruebe el nivel de aceite en la varilla del aceite.
■
Selección del aceite de motor
Su vehículo Lexus utiliza “Toyota Genuine Motor Oil” «Aceite de motor origi-
nal de Toyota». Lexus recomienda el uso de aceite “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota». También se puede usar otro aceite
de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de grado API SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de grado API SL, SM o SN
Sistema de lubricación
Con filtro4,5 L (4,8 qt., 4,0 qt. Ing.)
Sin filtro4,1 L (4,3. qt., 3,6 qt. Ing.)

5949-1. Especificaciones
IS300h_ES(OM53D59S)

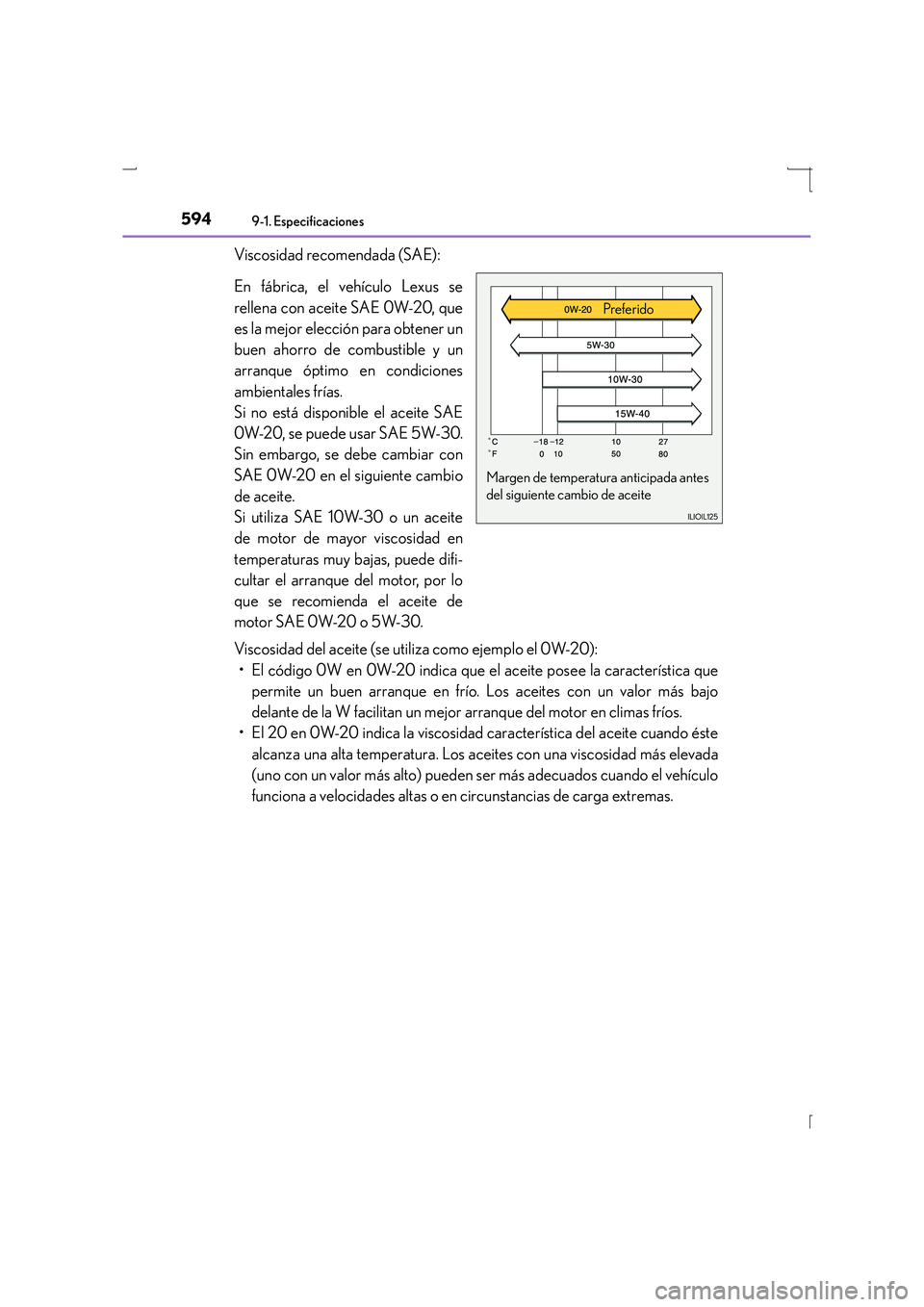

Viscosidad recomendada (SAE):
En fábrica, el vehículo Lexus se
rellena con aceite SAE 0W-20, que
es la mejor elección para obtener un
buen ahorro de combustible y un
arranque óptimo en condiciones
ambientales frías.
Si no está disponible el aceite SAE
0W-20, se puede usar SAE 5W-30.
Sin embargo, se debe cambiar con
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza SAE 10W-30 o un aceite
de motor de mayor viscosidad en
temperaturas muy bajas, puede difi-
cultar el arranque del motor, por lo
que se recomienda el aceite de
motor SAE 0W-20 o 5W-30.
Viscosidad del aceite (se utiliza como ejemplo el 0W-20):• El código 0W en 0W-20 indica que el aceite posee la característica que permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad característica del aceite cuando éste
alcanza una alta temperatura. Los aceites con una viscosidad más elevada
(uno con un valor más alto) pueden ser más adecuados cuando el vehículo
funciona a velocidades altas o en circunstancias de carga extremas.
Margen de temperatura anticipada antes
del siguiente cambio de aceite Preferido

595
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D59S)

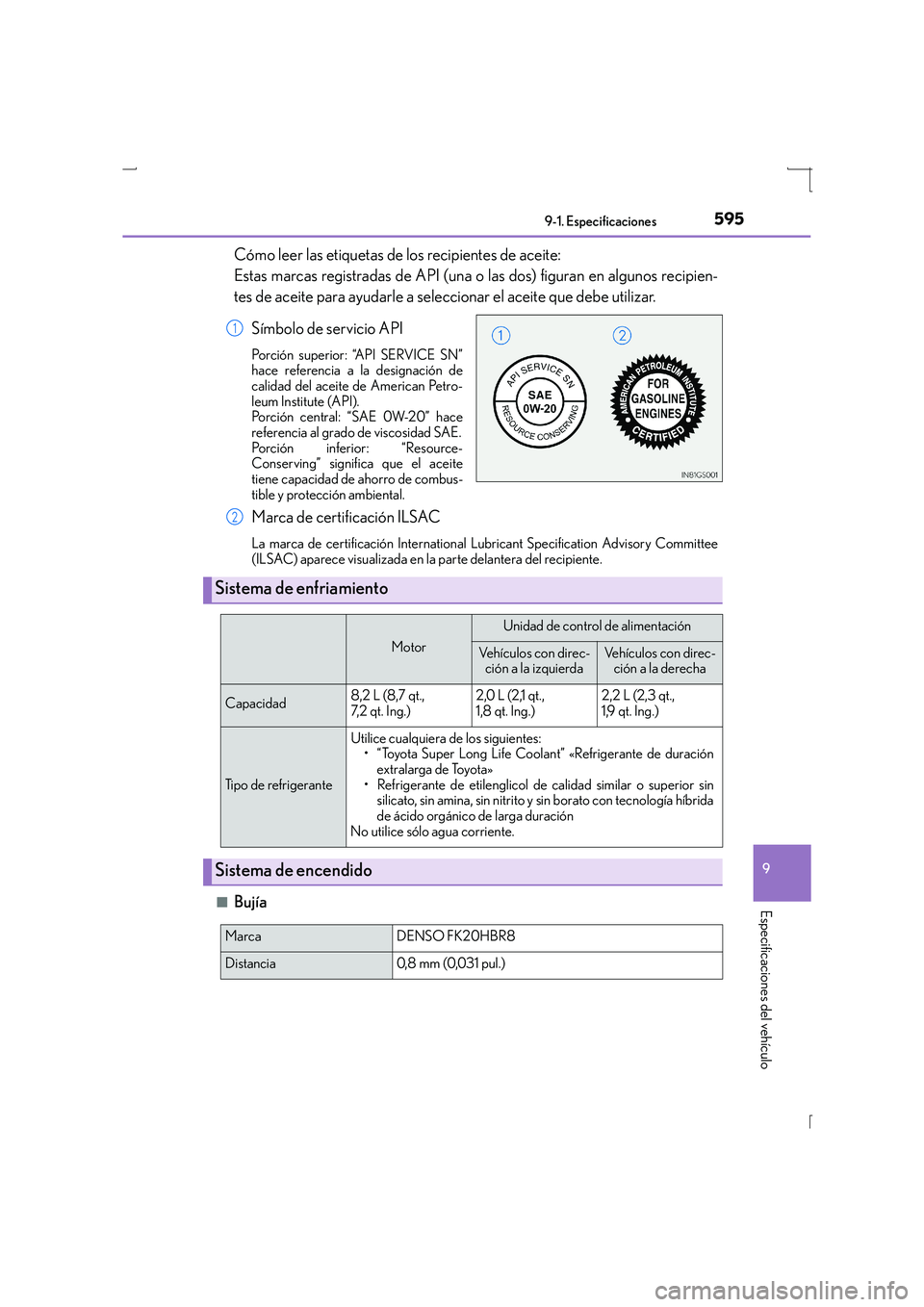

Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunos recipien-
tes de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SN”
hace referencia a la designación de
calidad del aceite de American Petro-
leum Institute (API).
Porción central: “SAE 0W-20” hace
referencia al grado de viscosidad SAE.
Porción inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de combus-
tible y protección ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubricant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte delantera del recipiente.
■
Bujía
1
Sistema de enfriamiento
2
Motor
Unidad de control de alimentación
Vehículos con direc- ción a la izquierdaVehículos con direc- ción a la derecha
Capacidad8,2 L (8,7 qt.,
7,2 qt. Ing.)2,0 L (2,1 qt.,
1,8 qt. Ing.)2,2 L (2,3 qt.,
1,9 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes: • “Toyota Super Long Life Coolant” «Refrigerante de duración
extralarga de Toyota»
• Refrigerante de etilenglicol de calidad similar o superior sin silicato, sin amina, sin nitrito y sin borato con tecnología híbrida
de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido
Marca DENSO FK20HBR8
Distancia 0,8 mm (0,031 pul.)

5969-1. Especificaciones
IS300h_ES(OM53D59S)
*: La capacidad de líquido es una cantidad de referencia.Si es necesario cambiarlo, póngase en contacto con un concesionario Lexus autorizado,
con cualquier taller, o con otro profesional co n la cualificación y el equipo necesarios.

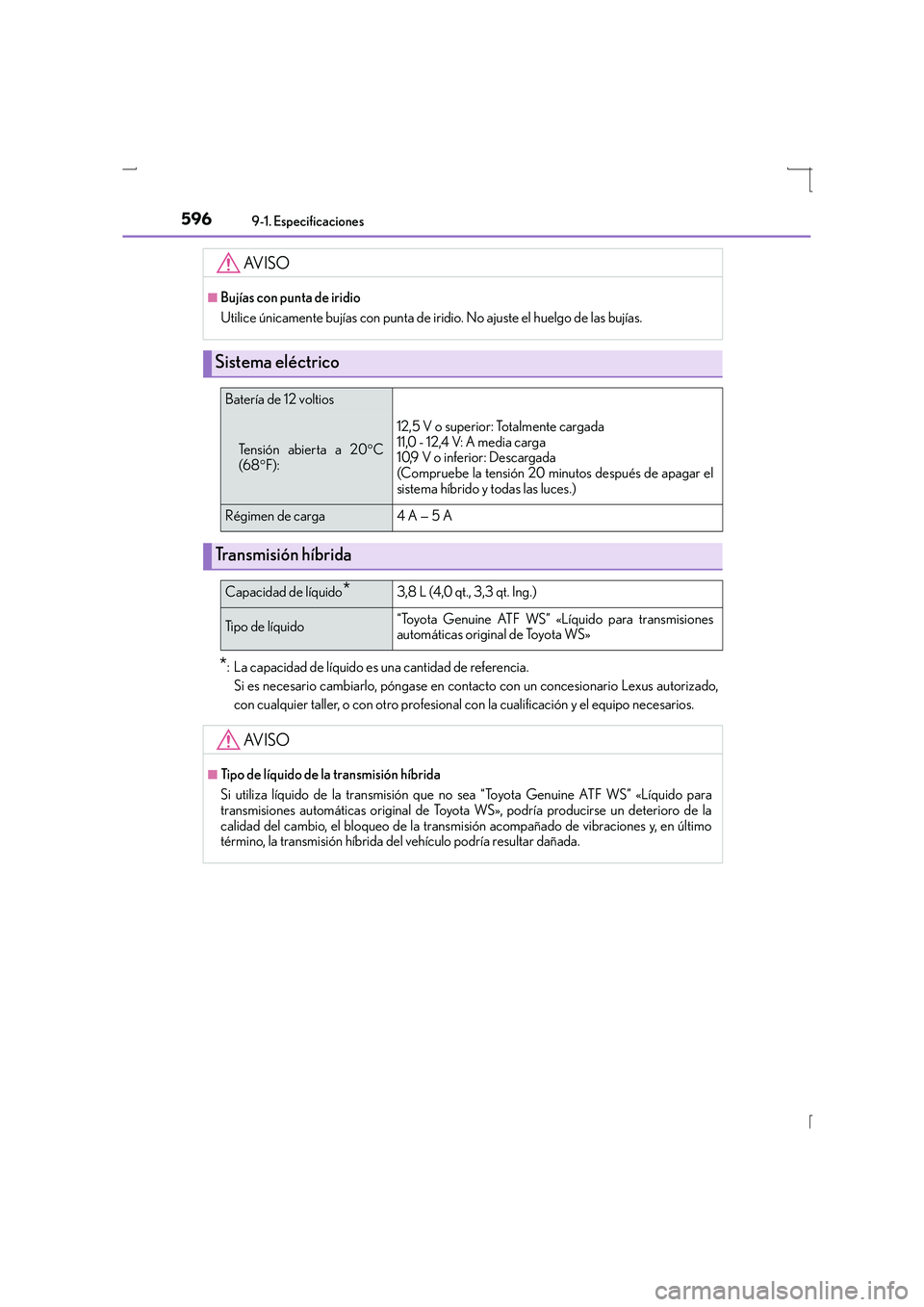

AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico
Batería de 12 voltios
Tensión abierta a 20°C
(68 °F):
12,5 V o superior: Totalmente cargada
11,0 - 12,4 V: A media carga
10,9 V o inferior: Descargada
(Compruebe la tensión 20 minutos después de apagar el
sistema híbrido y todas las luces.)
Régimen de carga4 A — 5 A
Transmisión híbrida
Capacidad de líquido*3,8 L (4,0 qt., 3,3 qt. Ing.)
Tipo de líquido“Toyota Genuine ATF WS” «Líquido para transmisiones
automáticas original de Toyota WS»
AV I S O
■Tipo de líquido de la transmisión híbrida
Si utiliza líquido de la transmisión que no sea “Toyota Genuine ATF WS” «Líquido para
transmisiones automáticas original de Toyota WS», podría producirse un deterioro de la
calidad del cambio, el bloqueo de la transmisión acompañado de vibraciones y, en último
término, la transmisión híbrida del vehículo podría resultar dañada.

597
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D59S) Su vehículo Lexus incorpora de fábrica “Toyota Genuine Differential Gear Oil” «Aceite de
engranajes del diferencial original de Toyota».
Utilice “Toyota Genuine Differential Gear Oil”
«Aceite de engranajes del diferencial original
de Toyota» o uno equivalente para cumplir con la especificación anterior. Para más detalles,
póngase en contacto con un concesionario Lexus autorizado, cualquier taller o con otro pro-
fesional con la cualificación y el equipo necesarios.
*1: Holgura mínima del pedal al pisarlo con una fuerza de 500 N (51,0 kgf, 112,4 lbf) con el
sistema híbrido en funcionamiento.
*2: Recorrido del pedal del freno de estacionamiento al pisarlo con una fuerza de 300 N(30,6 kgf, 67,4 lbf)

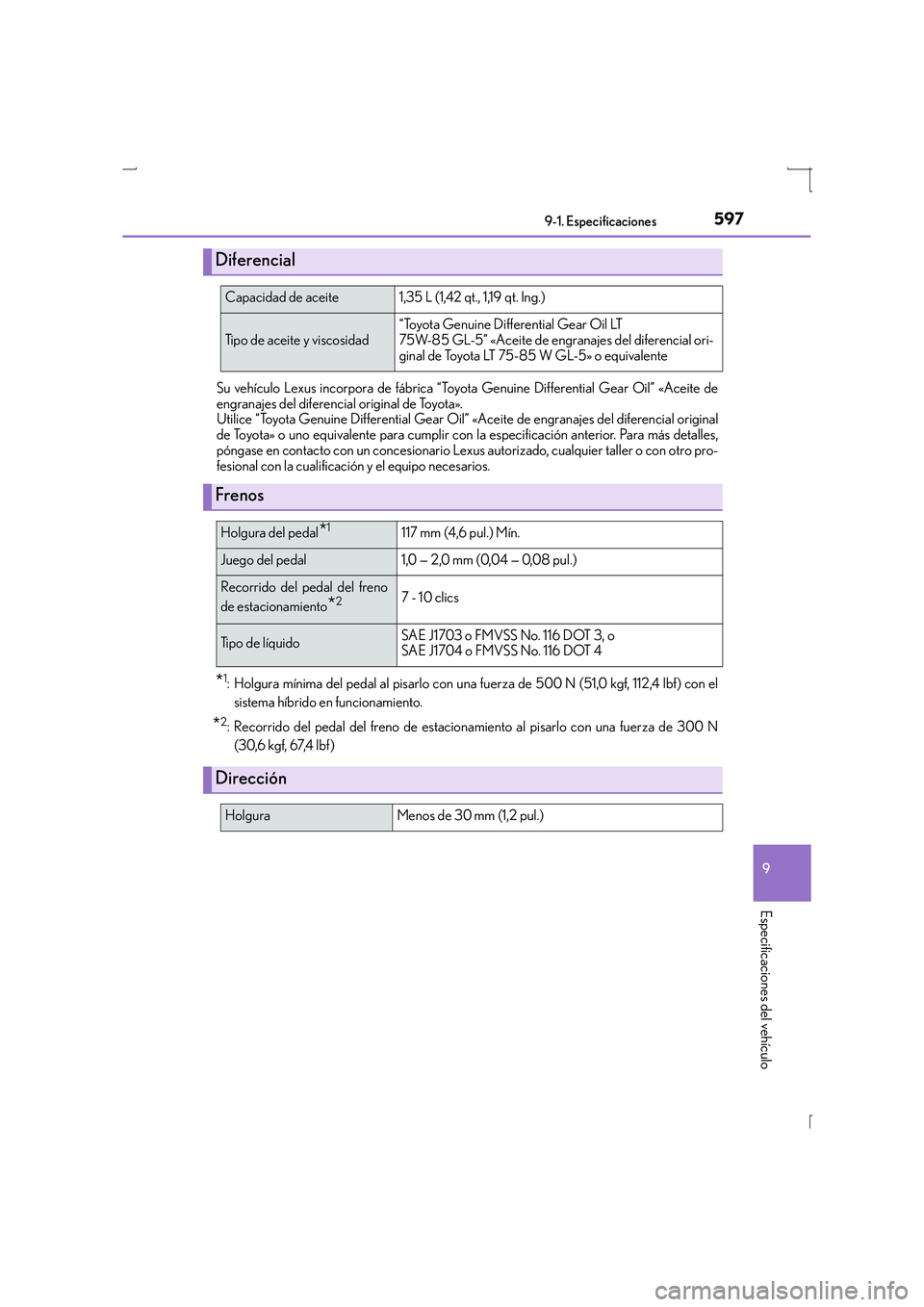

Diferencial
Capacidad de aceite1,35 L (1,42 qt., 1,19 qt. Ing.)
Tipo de aceite y viscosidad“Toyota Genuine Differential Gear Oil LT
75W-85 GL-5” «Aceite de engranajes del diferencial ori-
ginal de Toyota LT 75-85 W GL-5» o equivalente
Frenos
Holgura del pedal*1117 mm (4,6 pul.) Mín.
Juego del pedal1,0 — 2,0 mm (0,04 — 0,08 pul.)
Recorrido del pedal del freno
de estacionamiento
*27 - 10 clics
Tipo de líquidoSAE J1703 o FMVSS No. 116 DOT 3, o
SAE J1704 o FMVSS No. 116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)

5989-1. Especificaciones
IS300h_ES(OM53D59S)

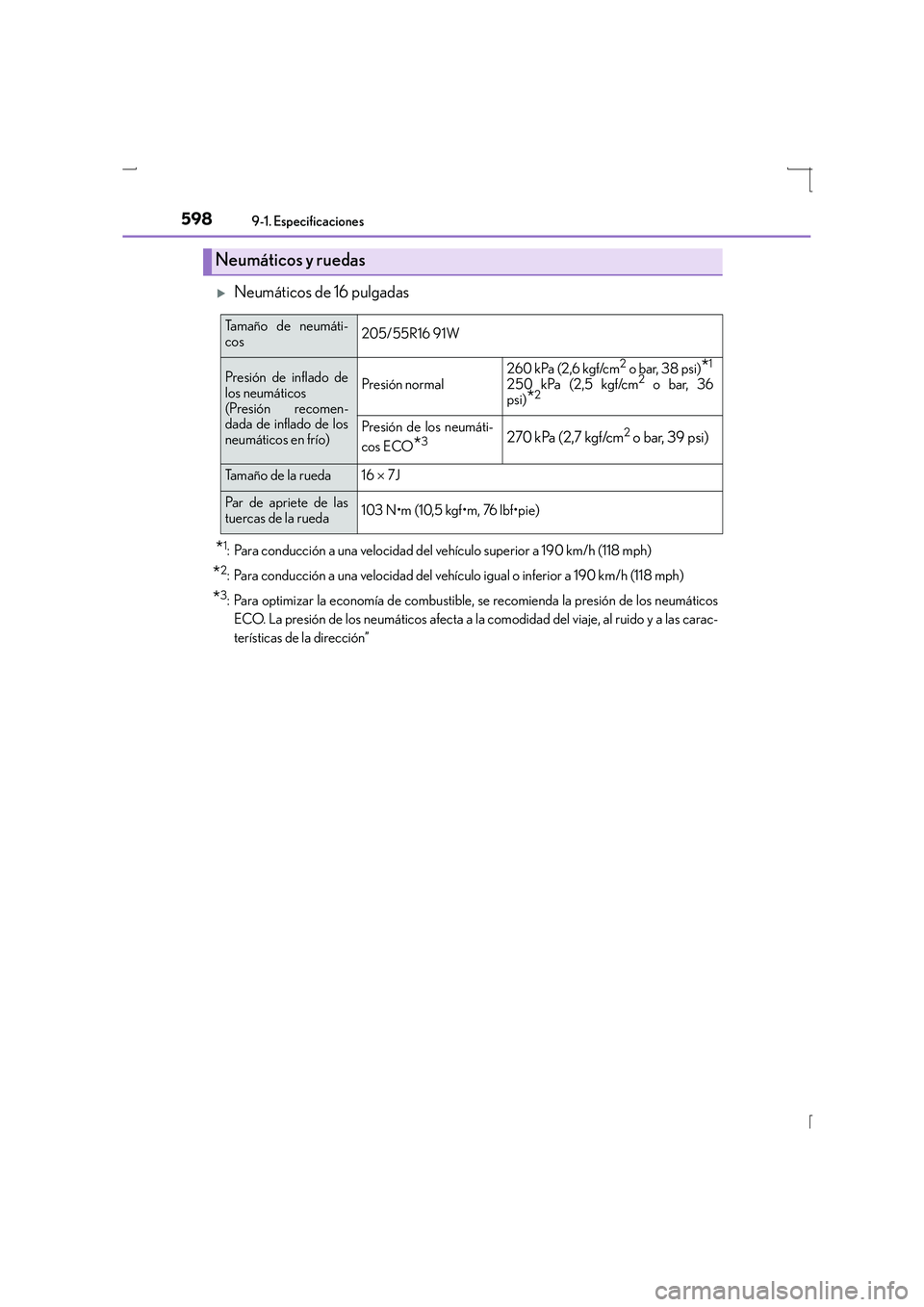

XNeumáticos de 16 pulgadas
*1: Para conducción a una velocidad del vehículo superior a 190 km/h (118 mph)
*2: Para conducción a una velocidad del vehículo igual o inferior a 190 km/h (118 mph)
*3: Para optimizar la economía de combustible, se recomienda la presión de los neumáticosECO. La presión de los neumáticos afecta a la comodidad del viaje, al ruido y a las carac-
terísticas de la dirección”
Neumáticos y ruedas
Ta m a ñ o d e n e u m á t i -
cos205/55R16 91W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)Presión normal260 kPa (2,6 kgf/cm2 o bar, 38 psi)*1
250 kPa (2,5 kgf/cm2 o bar, 36
psi)*2
Presión de los neumáti-
cos ECO
*3270 kPa (2,7 kgf/cm2 o bar, 39 psi)
Tamaño de la rueda16 × 7J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)

599
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D59S)

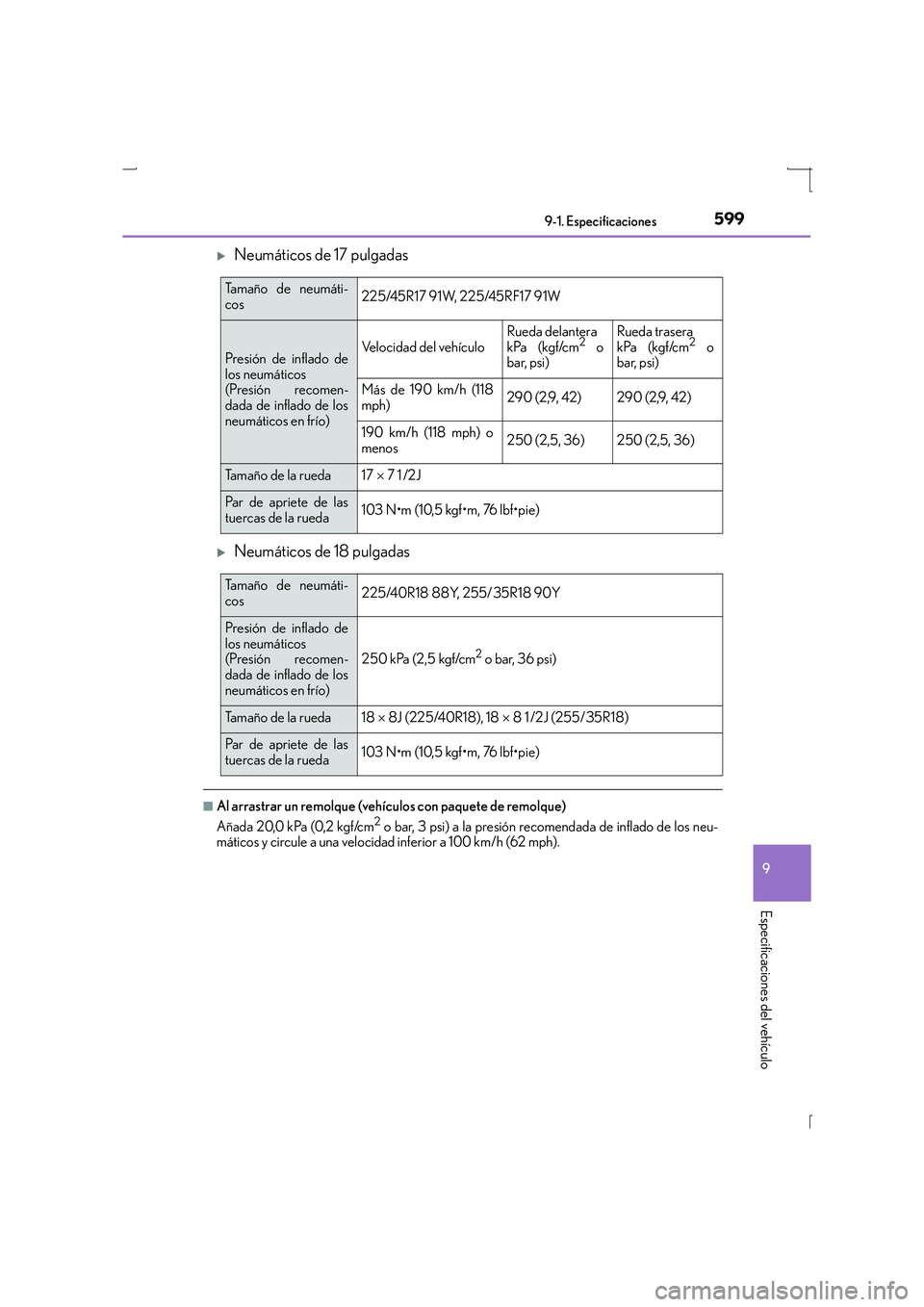

XNeumáticos de 17 pulgadas
XNeumáticos de 18 pulgadas
■Al arrastrar un remolque (vehículos con paquete de remolque)
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión recomendada de inflado de los neu-
máticos y circule a una velocidad inferior a 100 km/h (62 mph).
Ta m a ñ o d e n e u m á t i -
cos225/45R17 91W, 225/45RF17 91W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)Velocidad del vehículoRueda delantera
kPa (kgf/cm2 o
bar, psi)Rueda trasera
kPa (kgf/cm2 o
bar, psi)
Más de 190 km/h (118
mph)290 (2,9, 42)290 (2,9, 42)
190 km/h (118 mph) o
menos250 (2,5, 36)250 (2,5, 36)
Tamaño de la rueda17 × 7 1 /2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Ta m a ñ o d e n e u m á t i -
cos225/40R18 88Y, 255/35R18 90Y
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
250 kPa (2,5 kgf/cm2 o bar, 36 psi)
Tamaño de la rueda18 × 8J (225/40R18), 18 × 8 1 /2J (255/35R18)
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)

6009-1. Especificaciones
IS300h_ES(OM53D59S)

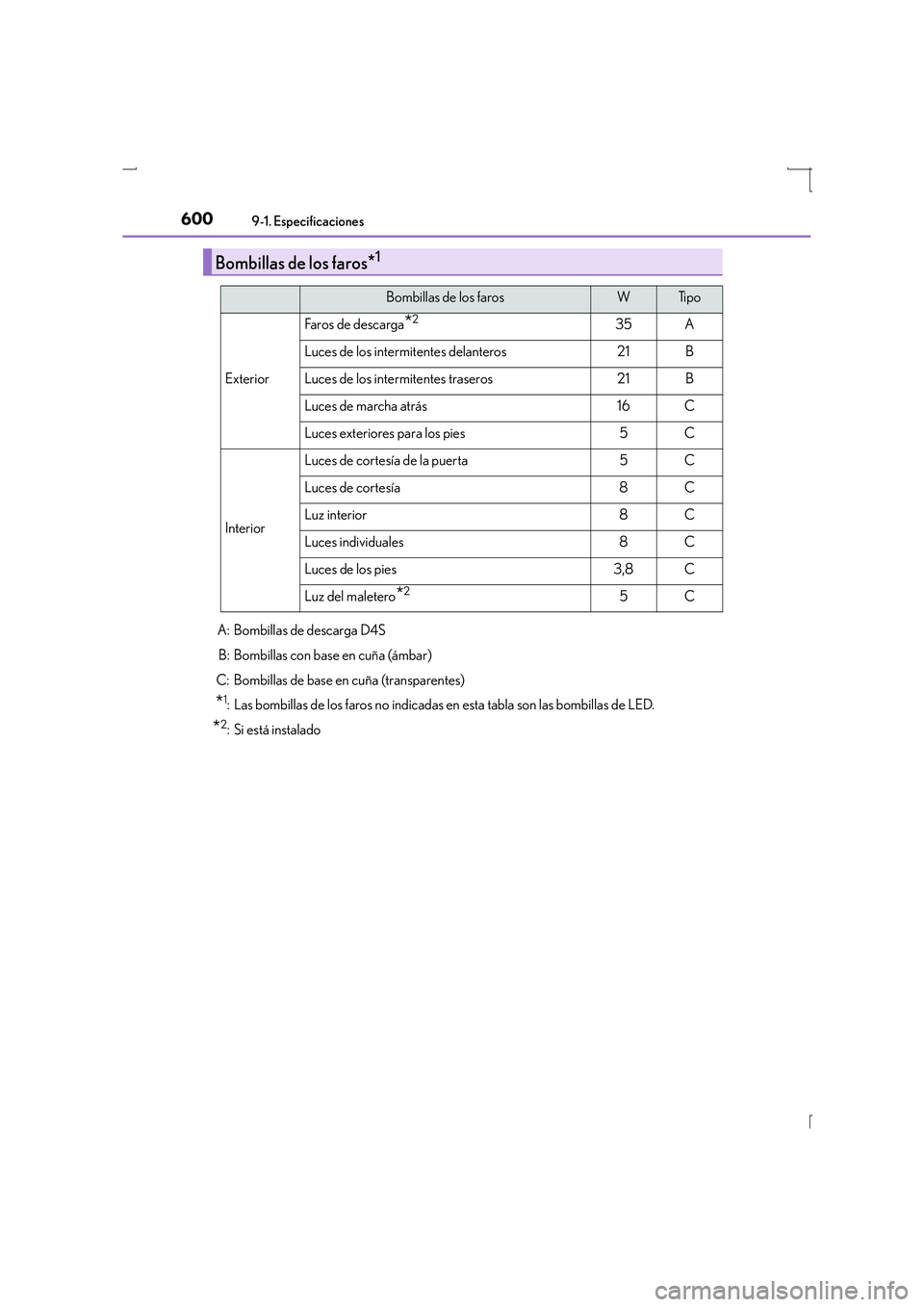

Bombillas de los faros*1
Bombillas de los farosWTi p o
Exterior
Faros de descarga*235A
Luces de los intermitentes delanteros21B
Luces de los intermitentes traseros21B
Luces de marcha atrás16C
Luces exteriores para los pies5C
Interior
Luces de cortesía de la puerta5C
Luces de cortesía8C
Luz interior8C
Luces individuales8C
Luces de los pies3,8C
Luz del maletero*25C
A: Bombillas de descarga D4SB: Bombillas con base en cuña (ámbar)
C: Bombillas de base en cuña (transparentes)
*1: Las bombillas de los faros no indicadas en esta tabla son las bombillas de LED.
*2: Si está instalado
