Lexus IS300h 2016 Manuale del proprietario (in Italian)

5117-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)■

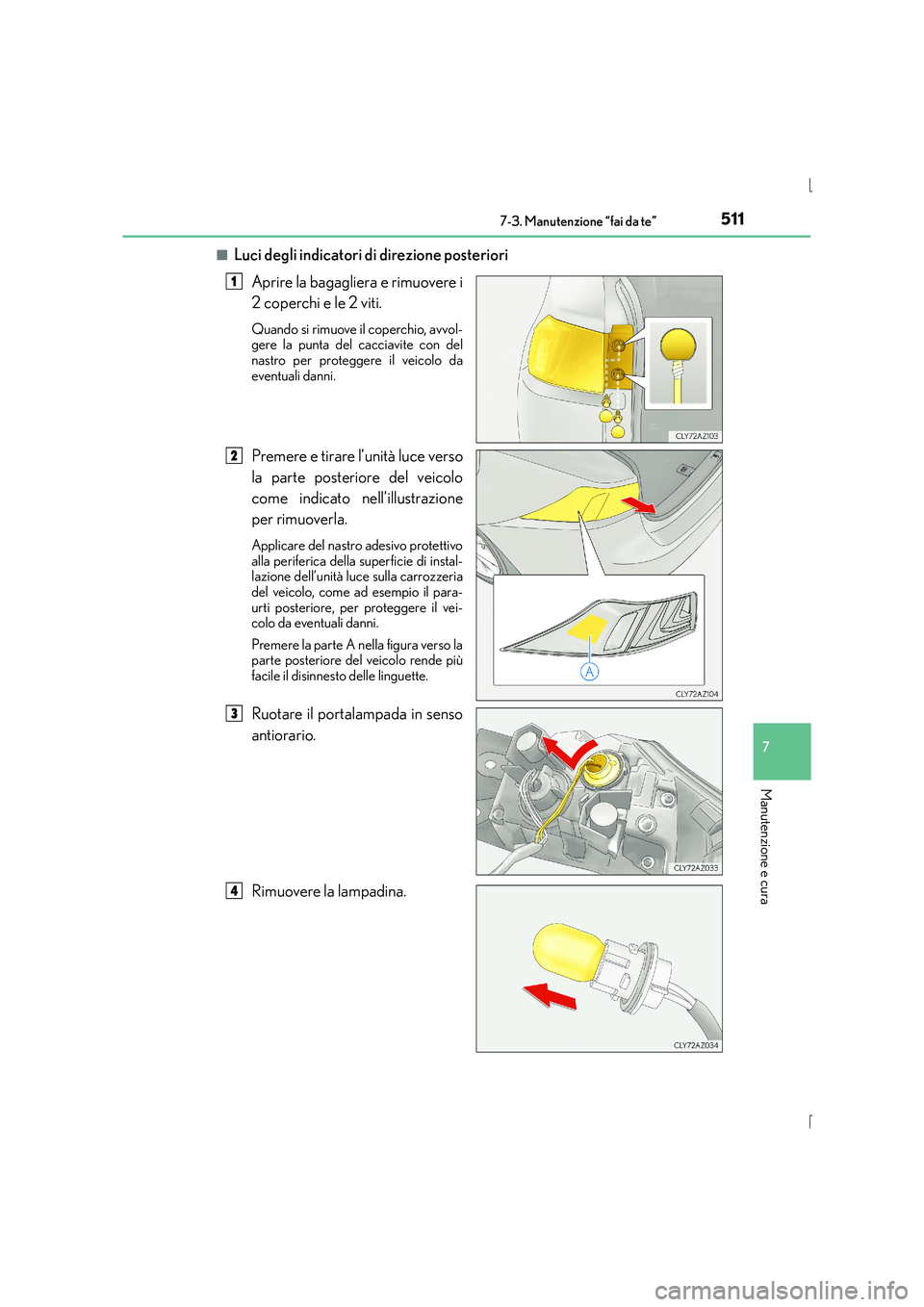

Luci degli indicatori di direzione posteriori
Aprire la bagagliera e rimuovere i
2 coperchi e le 2 viti.
Quando si rimuove il coperchio, avvol-
gere la punta del cacciavite con del
nastro per proteggere il veicolo da
eventuali danni.
Premere e tirare l’unità luce verso
la parte posteriore del veicolo
come indicato nell’illustrazione
per rimuoverla.
Applicare del nastro adesivo protettivo
alla periferica della superficie di instal-
lazione dell’unità luce sulla carrozzeria
del veicolo, come ad esempio il para-
urti posteriore, per proteggere il vei-
colo da eventuali danni.
Premere la parte A nella figura verso la
parte posteriore del veicolo rende più
facile il disinnesto delle linguette.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
1
2
3
4

5127-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

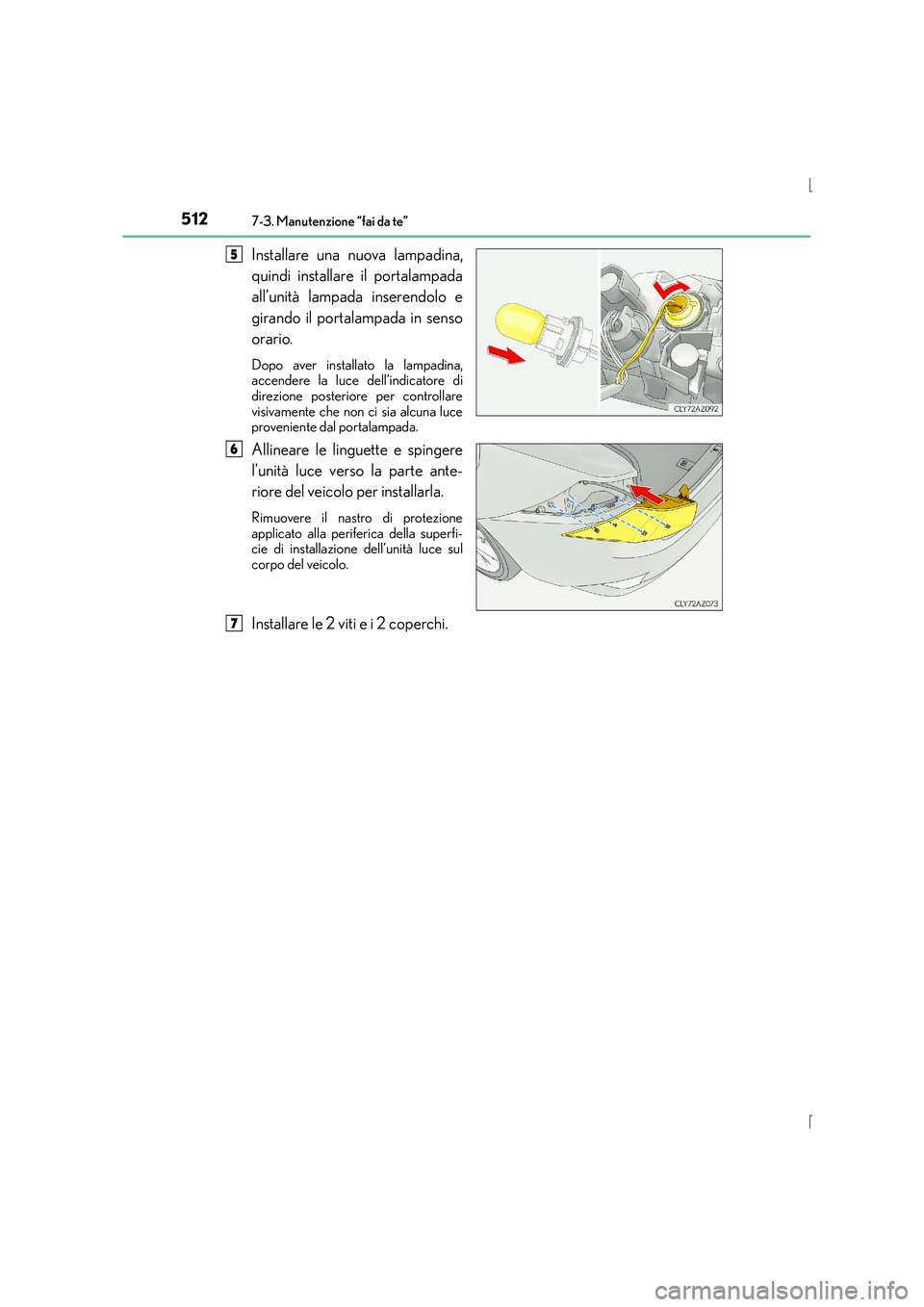

Installare una nuova lampadina,
quindi installare il portalampada
all’unità lampada inserendolo e
girando il portalampada in senso
orario.
Dopo aver installato la lampadina,
accendere la luce dell’indicatore di
direzione posteriore per controllare
visivamente che non ci sia alcuna luce
proveniente dal portalampada.
Allineare le linguette e spingere
l’unità luce verso la parte ante-
riore del veicolo per installarla.
Rimuovere il nastro di protezione
applicato alla periferica della superfi-
cie di installazione dell’unità luce sul
corpo del veicolo.
Installare le 2 viti e i 2 coperchi.
5
6
7

5137-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)■

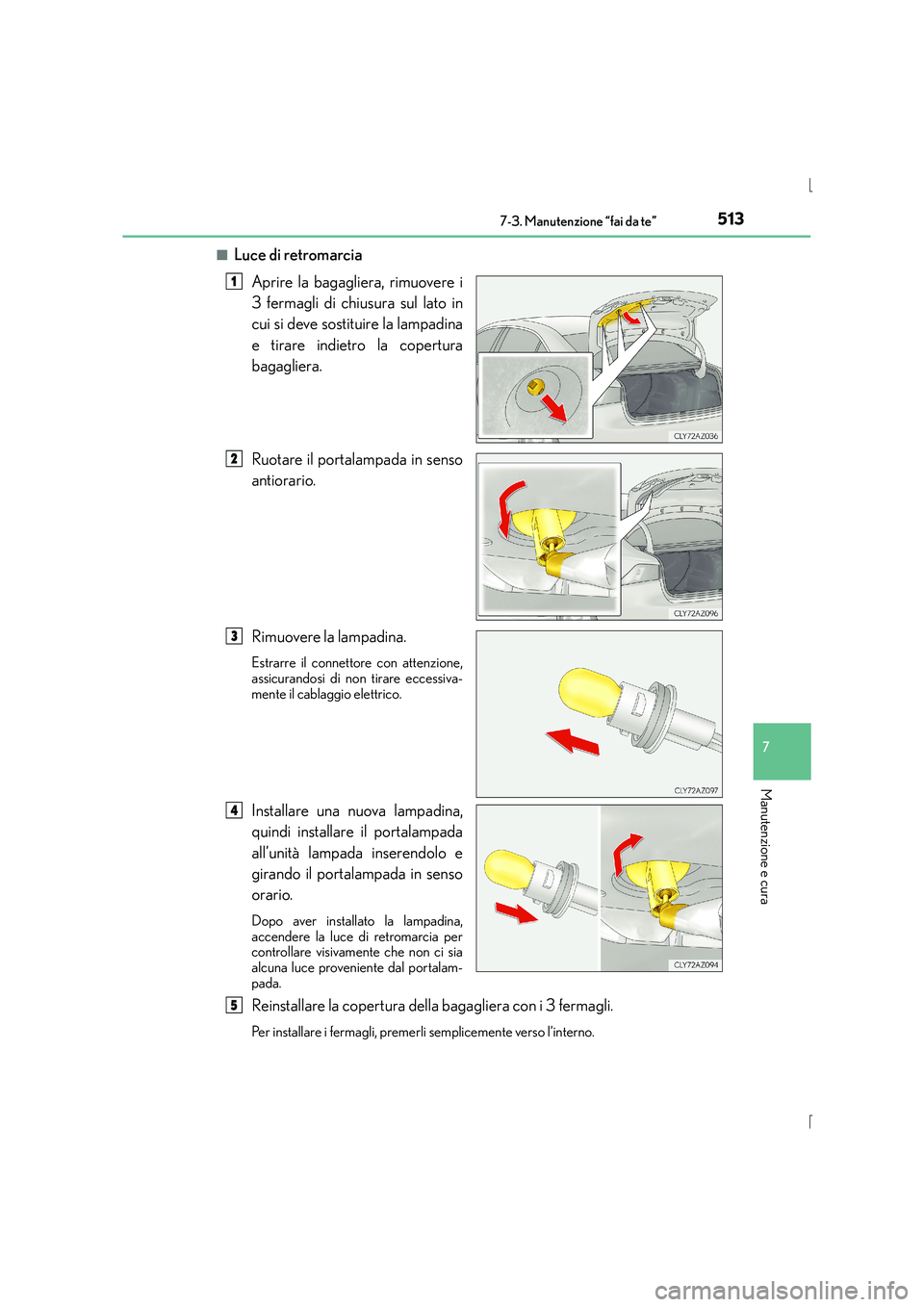

Luce di retromarcia
Aprire la bagagliera, rimuovere i
3 fermagli di chiusura sul lato in
cui si deve sostituire la lampadina
e tirare indietro la copertura
bagagliera.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Estrarre il connettore con attenzione,
assicurandosi di non tirare eccessiva-
mente il cablaggio elettrico.
Installare una nuova lampadina,
quindi installare il portalampada
all’unità lampada inserendolo e
girando il portalampada in senso
orario.
Dopo aver installato la lampadina,
accendere la luce di retromarcia per
controllare visivamente che non ci sia
alcuna luce proveniente dal portalam-
pada.
Reinstallare la copertura della bagagliera con i 3 fermagli.
Per installare i fermagli, premerli semplicemente verso l’interno.
1
2
3
4
5

5147-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)■

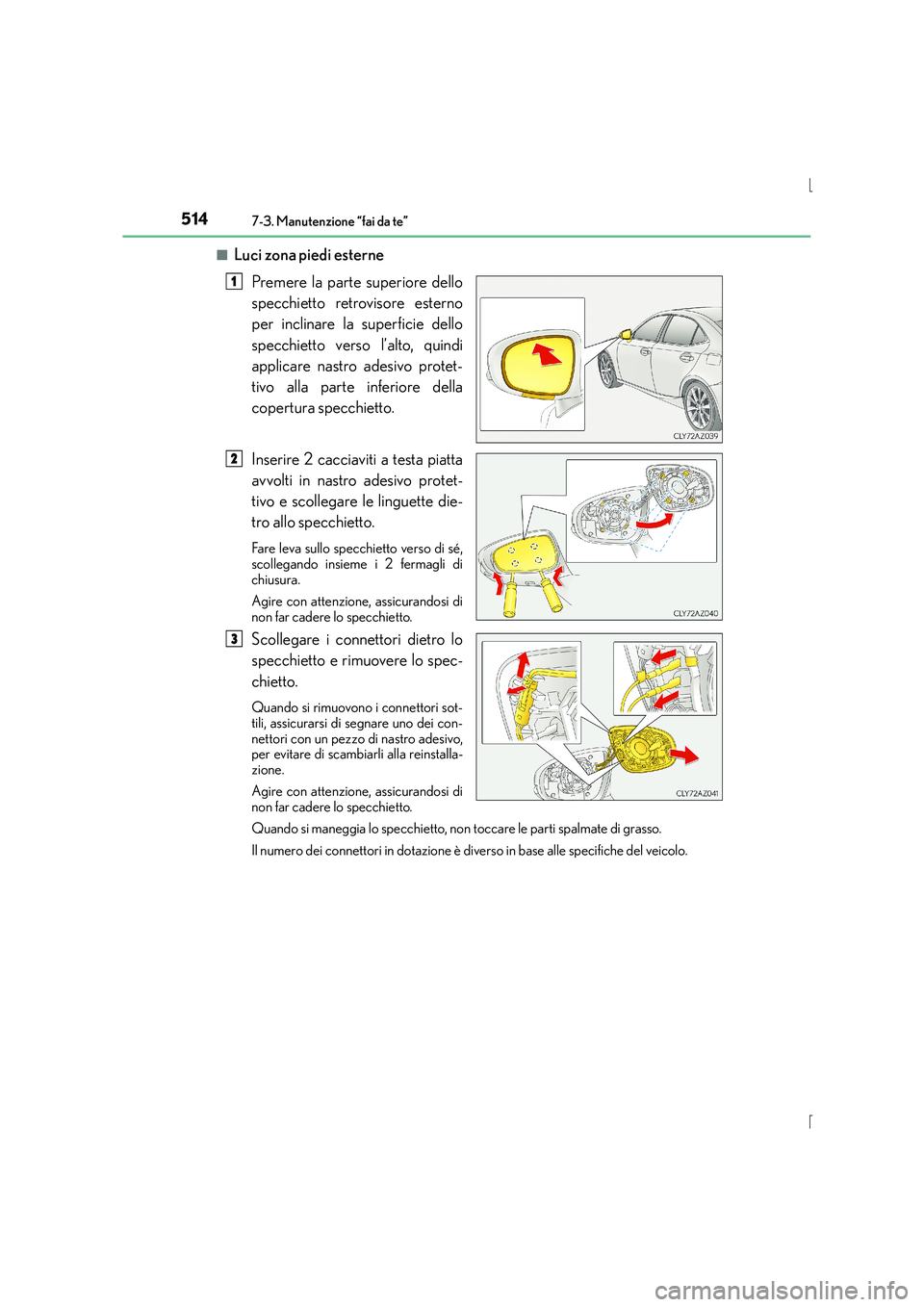

Luci zona piedi esterne
Premere la parte superiore dello
specchietto retrovisore esterno
per inclinare la superficie dello
specchietto verso l’alto, quindi
applicare nastro adesivo protet-
tivo alla parte inferiore della
copertura specchietto.
Inserire 2 cacciaviti a testa piatta
avvolti in nastro adesivo protet-
tivo e scollegare le linguette die-
tro allo specchietto.
Fare leva sullo specchietto verso di sé,
scollegando insieme i 2 fermagli di
chiusura.
Agire con attenzione, assicurandosi di
non far cadere lo specchietto.
Scollegare i connettori dietro lo
specchietto e rimuovere lo spec-
chietto.
Quando si rimuovono i connettori sot-
tili, assicurarsi di segnare uno dei con-
nettori con un pezzo di nastro adesivo,
per evitare di scambiarli alla reinstalla-
zione.
Agire con attenzione, assicurandosi di
non far cadere lo specchietto.
Quando si maneggia lo specchietto, non toccare le parti spalmate di grasso.
Il numero dei connettori in dotazione è diverso in base alle specifiche del veicolo.
1
2
3

5157-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

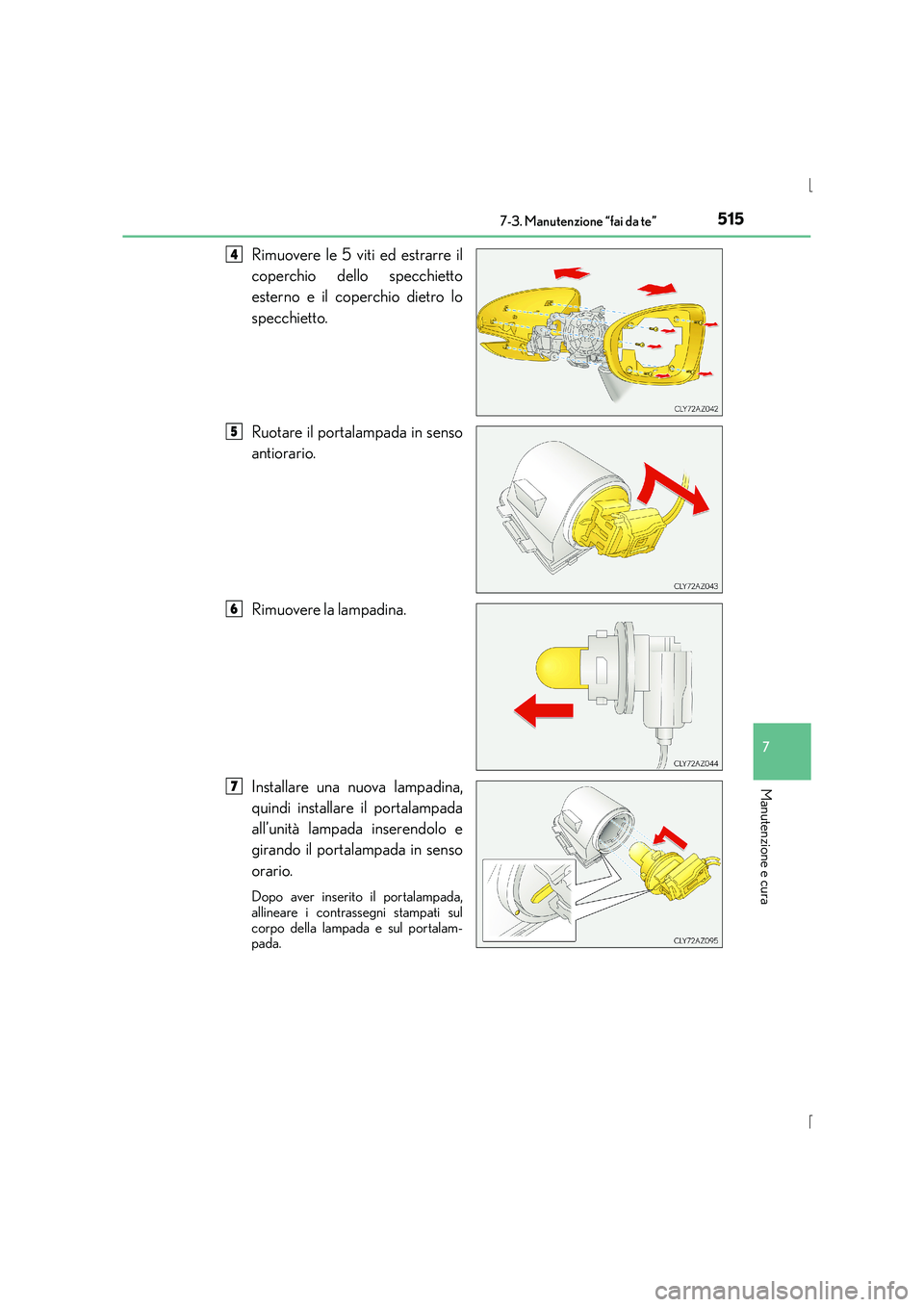

Rimuovere le 5 viti ed estrarre il
coperchio dello specchietto
esterno e il coperchio dietro lo
specchietto.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Installare una nuova lampadina,
quindi installare il portalampada
all’unità lampada inserendolo e
girando il portalampada in senso
orario.
Dopo aver inserito il portalampada,
allineare i contrassegni stampati sul
corpo della lampada e sul portalam-
pada.
4
5
6
7

5167-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

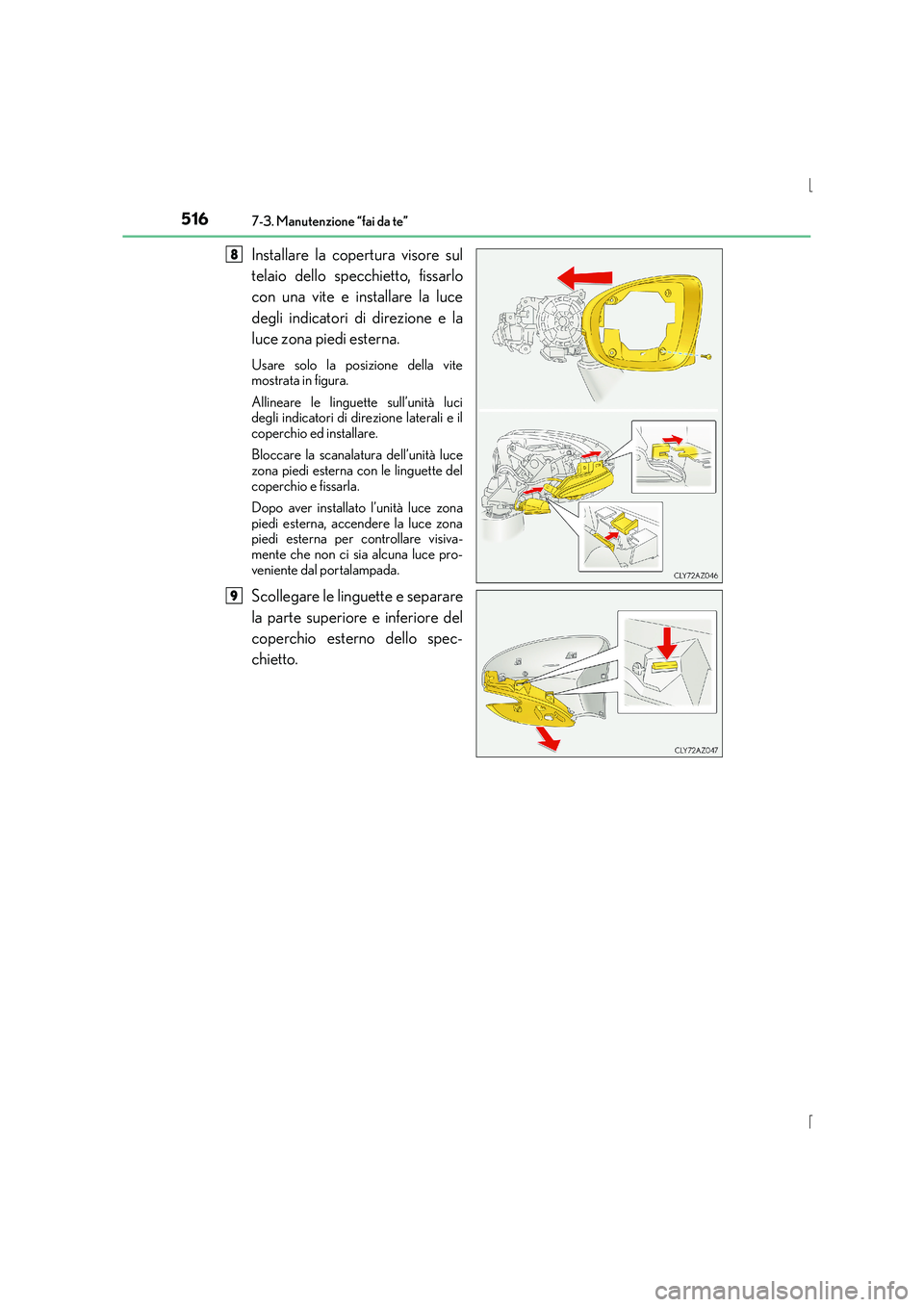

Installare la copertura visore sul
telaio dello specchietto, fissarlo
con una vite e installare la luce
degli indicatori di direzione e la
luce zona piedi esterna.
Usare solo la posizione della vite
mostrata in figura.
Allineare le linguette sull’unità luci
degli indicatori di direzione laterali e il
coperchio ed installare.
Bloccare la scanalatura dell’unità luce
zona piedi esterna con le linguette del
coperchio e fissarla.
Dopo aver installato l’unità luce zona
piedi esterna, accendere la luce zona
piedi esterna per controllare visiva-
mente che non ci sia alcuna luce pro-
veniente dal portalampada.
Scollegare le linguette e separare
la parte superiore e inferiore del
coperchio esterno dello spec-
chietto.
8
9

5177-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

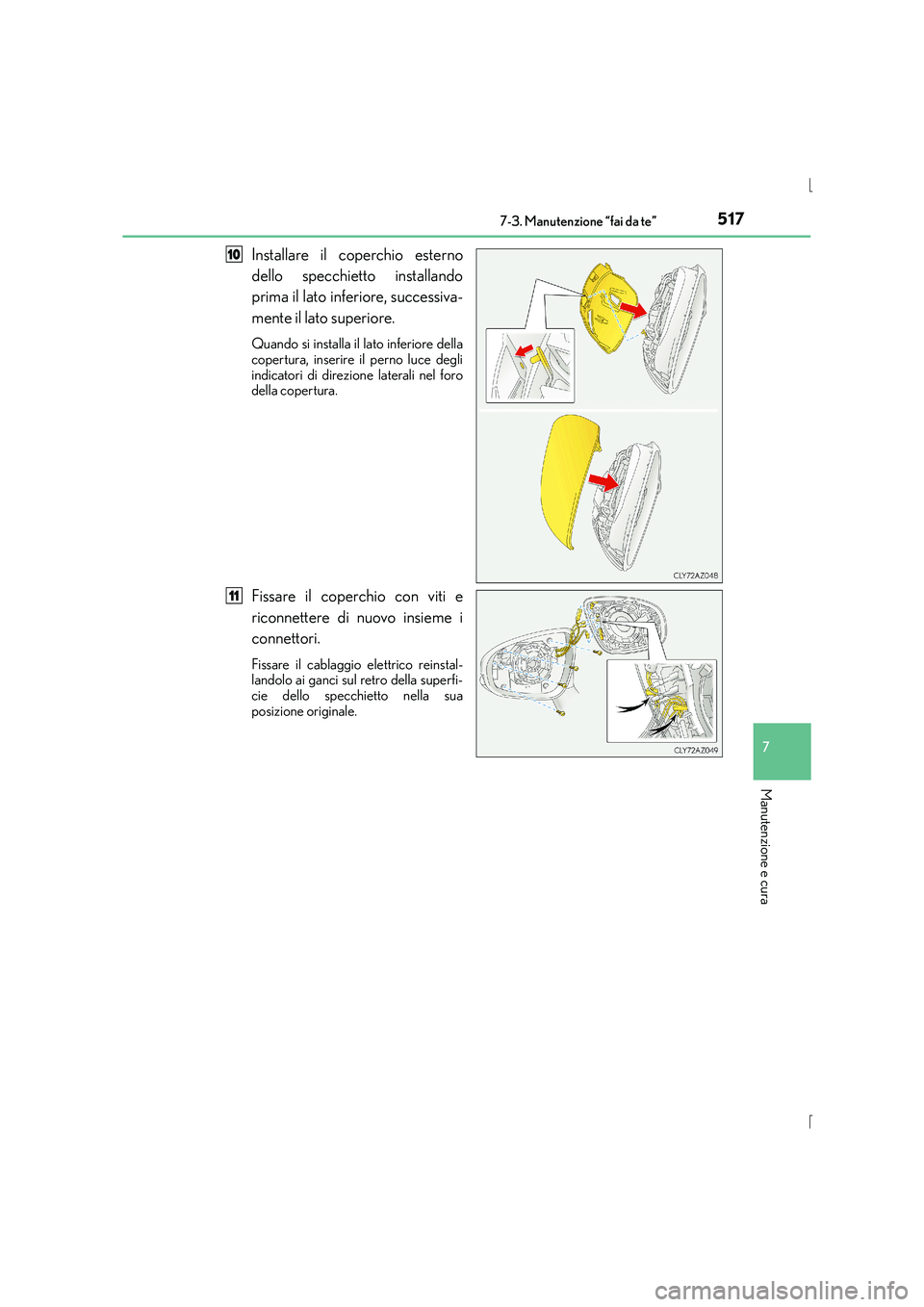

Installare il coperchio esterno
dello specchietto installando
prima il lato inferiore, successiva-
mente il lato superiore.
Quando si installa il lato inferiore della
copertura, inserire il perno luce degli
indicatori di direzione laterali nel foro
della copertura.
Fissare il coperchio con viti e
riconnettere di nuovo insieme i
connettori.
Fissare il cablaggio elettrico reinstal-
landolo ai ganci sul retro della superfi-
cie dello specchietto nella sua
posizione originale.
10
11

5187-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

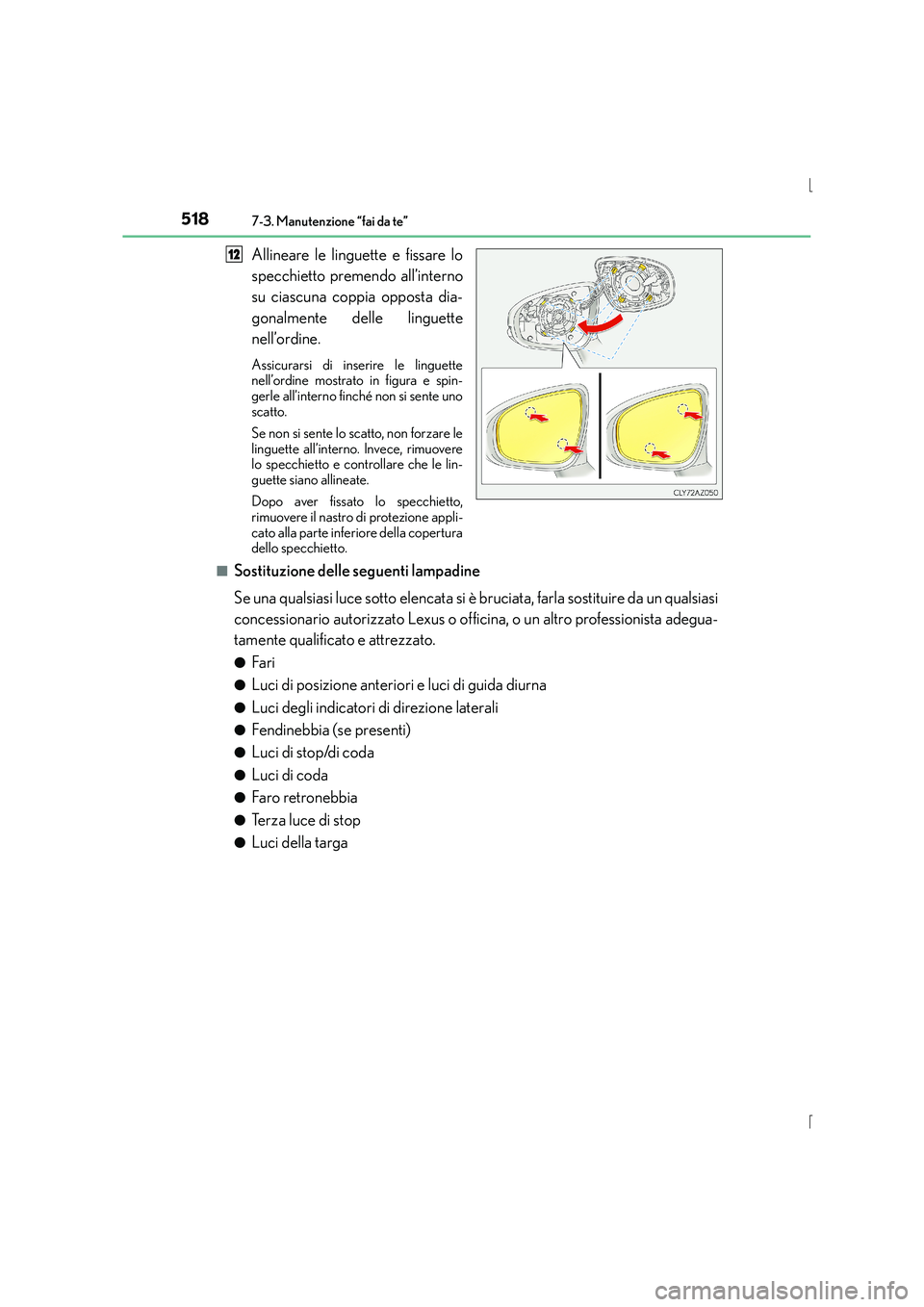

Allineare le linguette e fissare lo
specchietto premendo all’interno
su ciascuna coppia opposta dia-
gonalmente delle linguette
nell’ordine.
Assicurarsi di inserire le linguette
nell’ordine mostrato in figura e spin-
gerle all’interno finché non si sente uno
scatto.
Se non si sente lo scatto, non forzare le
linguette all’interno. Invece, rimuovere
lo specchietto e controllare che le lin-
guette siano allineate.
Dopo aver fissato lo specchietto,
rimuovere il nastro di protezione appli-
cato alla parte inferiore della copertura
dello specchietto.
■
Sostituzione delle seguenti lampadine
Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un qualsiasi
concessionario autorizzato Lexus o officina, o un altro professionista adegua-
tamente qualificato e attrezzato.
●Fa ri
●Luci di posizione anteriori e luci di guida diurna
●Luci degli indicatori di direzione laterali
●Fendinebbia (se presenti)
●Luci di stop/di coda
●Luci di coda
●Faro retronebbia
●Terza luce di stop
●Luci della targa
12

5197-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

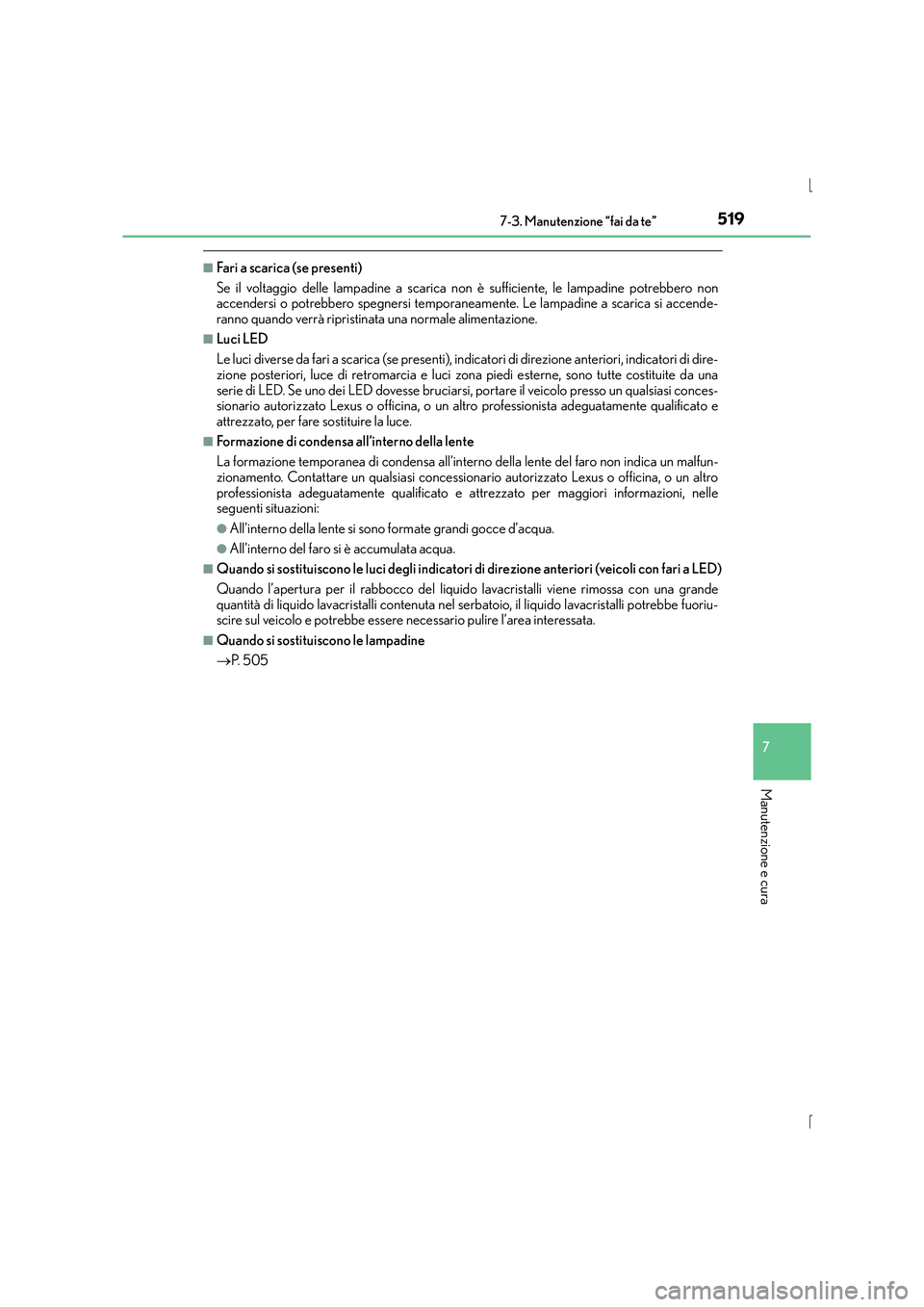

■Fari a scarica (se presenti)
Se il voltaggio delle lampadine a scarica non è sufficiente, le lampadine potrebbero non
accendersi o potrebbero spegnersi temporaneamente. Le lampadine a scarica si accende-
ranno quando verrà ripristinata una normale alimentazione.
■Luci LED
Le luci diverse da fari a scarica (se presenti), in dicatori di direzione anteriori, indicatori di dire-
zione posteriori, luce di retromarcia e luci zona piedi esterne, sono tutte costituite da una
serie di LED. Se uno dei LED dovesse bruciarsi, portare il veicolo presso un qualsiasi conces-
sionario autorizzato Lexus o officina, o un al tro professionista adeguatamente qualificato e
attrezzato, per fare sostituire la luce.
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’inte rno della lente del faro non indica un malfun-
zionamento. Contattare un qualsiasi concessionario autorizzato Lexus o officina, o un altro
professionista adeguatamente qualificato e attrezzato per maggiori informazioni, nelle
seguenti situazioni:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le luci degli indicatori di direzione anteriori (veicoli con fari a LED)
Quando l’apertura per il rabbocco del liquido lavacristalli viene rimossa con una grande
quantità di liquido lavacristalli contenuta nel serbatoio, il liquido lavacristalli potrebbe fuoriu-
scire sul veicolo e potrebbe essere necessario pulire l’area interessata.
■Quando si sostituiscono le lampadine
→ P. 5 0 5

5207-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

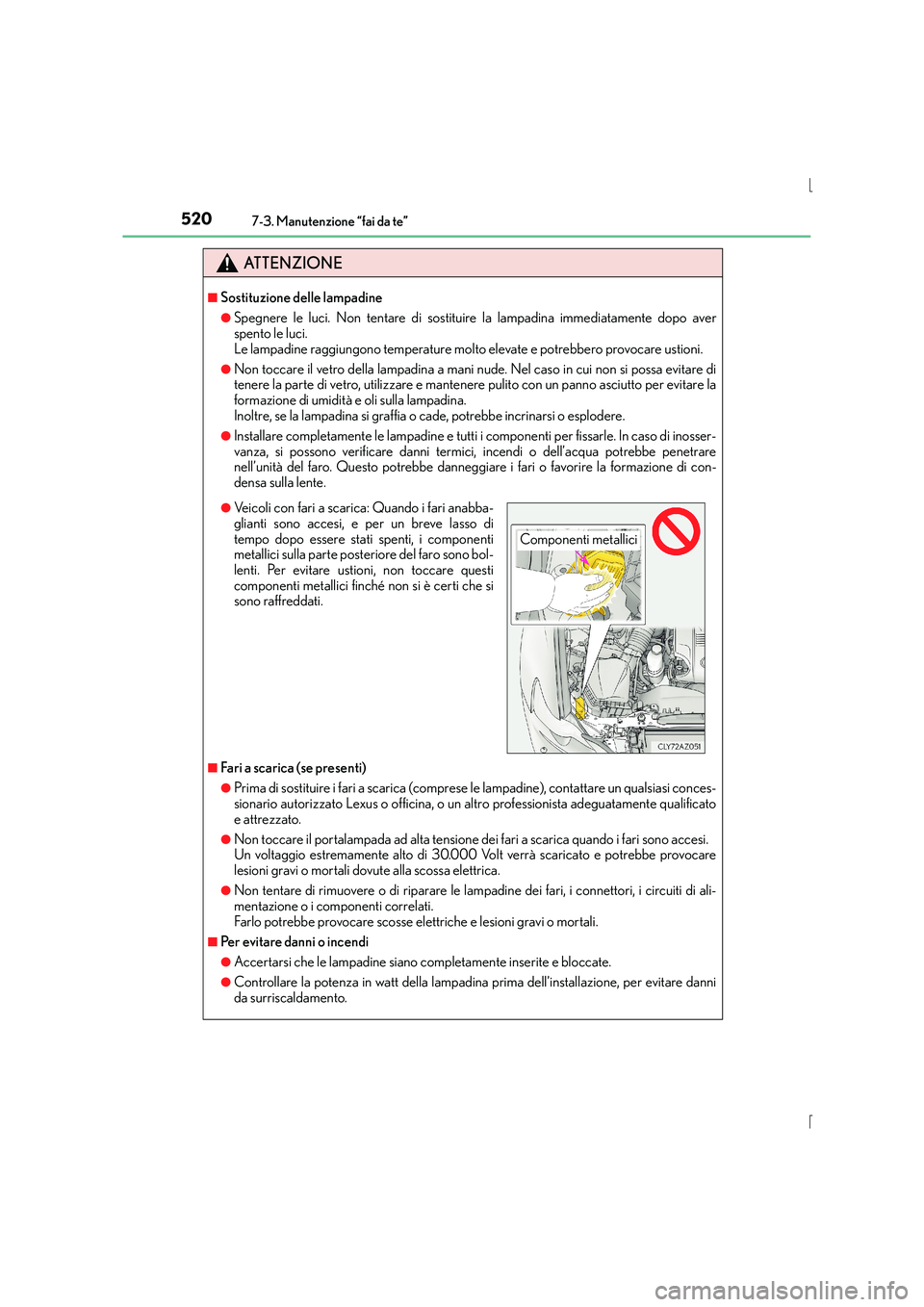

ATTENZIONE
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostituire la lampadina immediatamente dopo aver
spento le luci.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare ustioni.
●Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa evitare di
tenere la parte di vetro, utilizzare e mantenere pulito con un panno asciutto per evitare la
formazione di umidità e oli sulla lampadina.
Inoltre, se la lampadina si graffia o cade, potrebbe incrinarsi o esplodere.
●Installare completamente le lampadine e tutti i componenti per fissarle. In caso di inosser-
vanza, si possono verificare danni termici, incendi o dell’acqua potrebbe penetrare
nell’unità del faro. Questo potrebbe danneggiare i fari o favorire la formazione di con-
densa sulla lente.
■Fari a scarica (se presenti)
●Prima di sostituire i fari a scarica (comprese le lampadine), contattare un qualsiasi conces-
sionario autorizzato Lexus o officina, o un al tro professionista adeguatamente qualificato
e attrezzato.
●Non toccare il portalampada ad alta tensione dei fari a scarica quando i fari sono accesi.
Un voltaggio estremamente alto di 30.000 Volt verrà scaricato e potrebbe provocare
lesioni gravi o mortali dovute alla scossa elettrica.
●Non tentare di rimuovere o di riparare le lampadine dei fari, i connettori, i circuiti di ali-
mentazione o i componenti correlati.
Farlo potrebbe provocare scosse elettriche e lesioni gravi o mortali.
■Per evitare danni o incendi
●Accertarsi che le lampadine siano completamente inserite e bloccate.
●Controllare la potenza in watt della lampadina prima dell’installazione, per evitare danni
da surriscaldamento.
●Veicoli con fari a scarica: Quando i fari anabba-
glianti sono accesi, e per un breve lasso di
tempo dopo essere stati spenti, i componenti
metallici sulla parte posteriore del faro sono bol-
lenti. Per evitare ustioni, non toccare questi
componenti metallici finché non si è certi che si
sono raffreddati.
Componenti metallici
