Page 491 of 640

4917-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

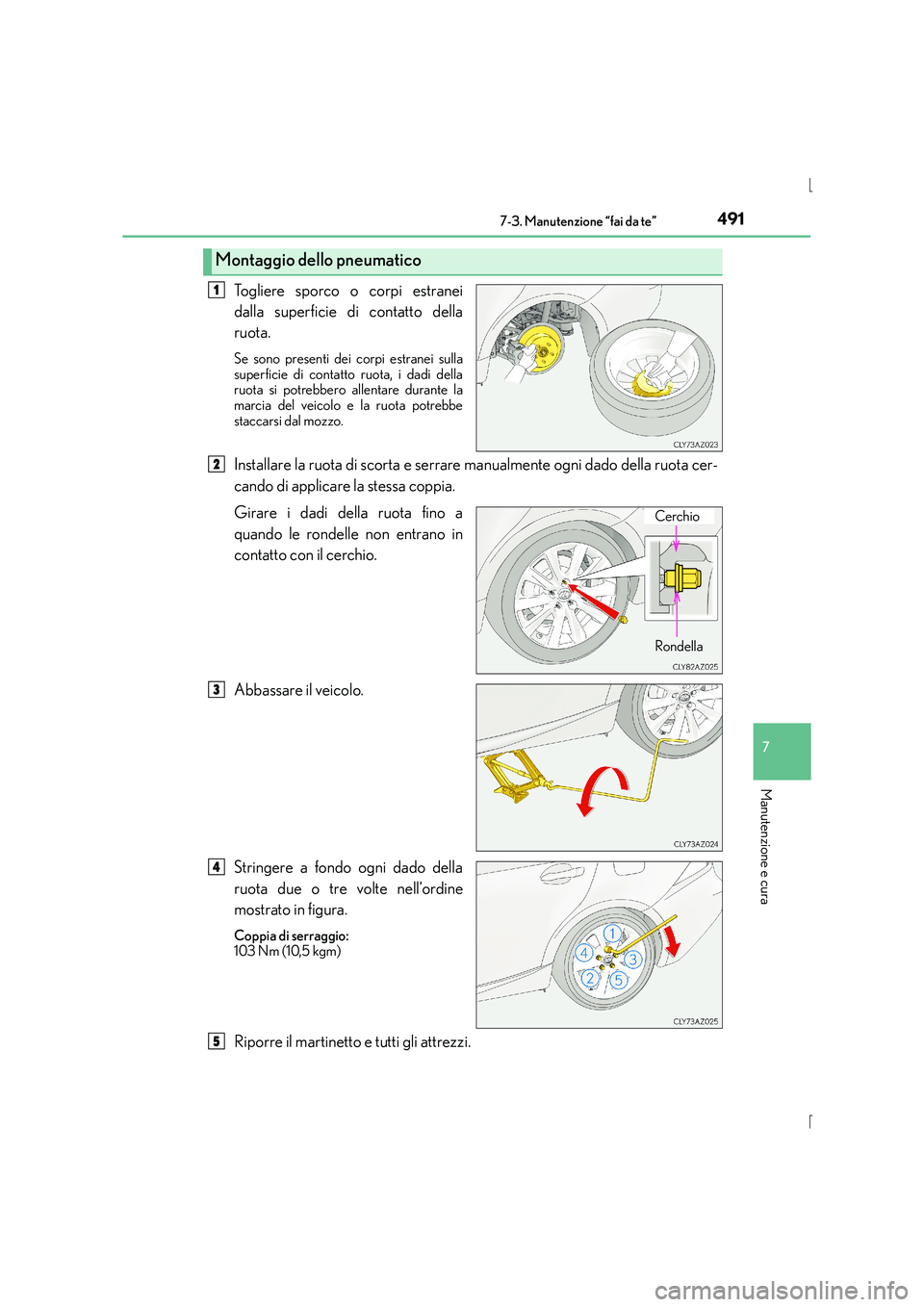

Togliere sporco o corpi estranei
dalla superficie di contatto della
ruota.
Se sono presenti dei corpi estranei sulla
superficie di contatto ruota, i dadi della
ruota si potrebbero allentare durante la
marcia del veicolo e la ruota potrebbe
staccarsi dal mozzo.
Installare la ruota di scorta e serrare manualmente ogni dado della ruota cer-
cando di applicare la stessa coppia.
Girare i dadi della ruota fino a
quando le rondelle non entrano in
contatto con il cerchio.
Abbassare il veicolo.
Stringere a fondo ogni dado della
ruota due o tre volte nell’ordine
mostrato in figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre il martinetto e tutti gli attrezzi.
Montaggio dello pneumatico
1
2
Cerchio
Rondella
3
4
5
Page 492 of 640

4927-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

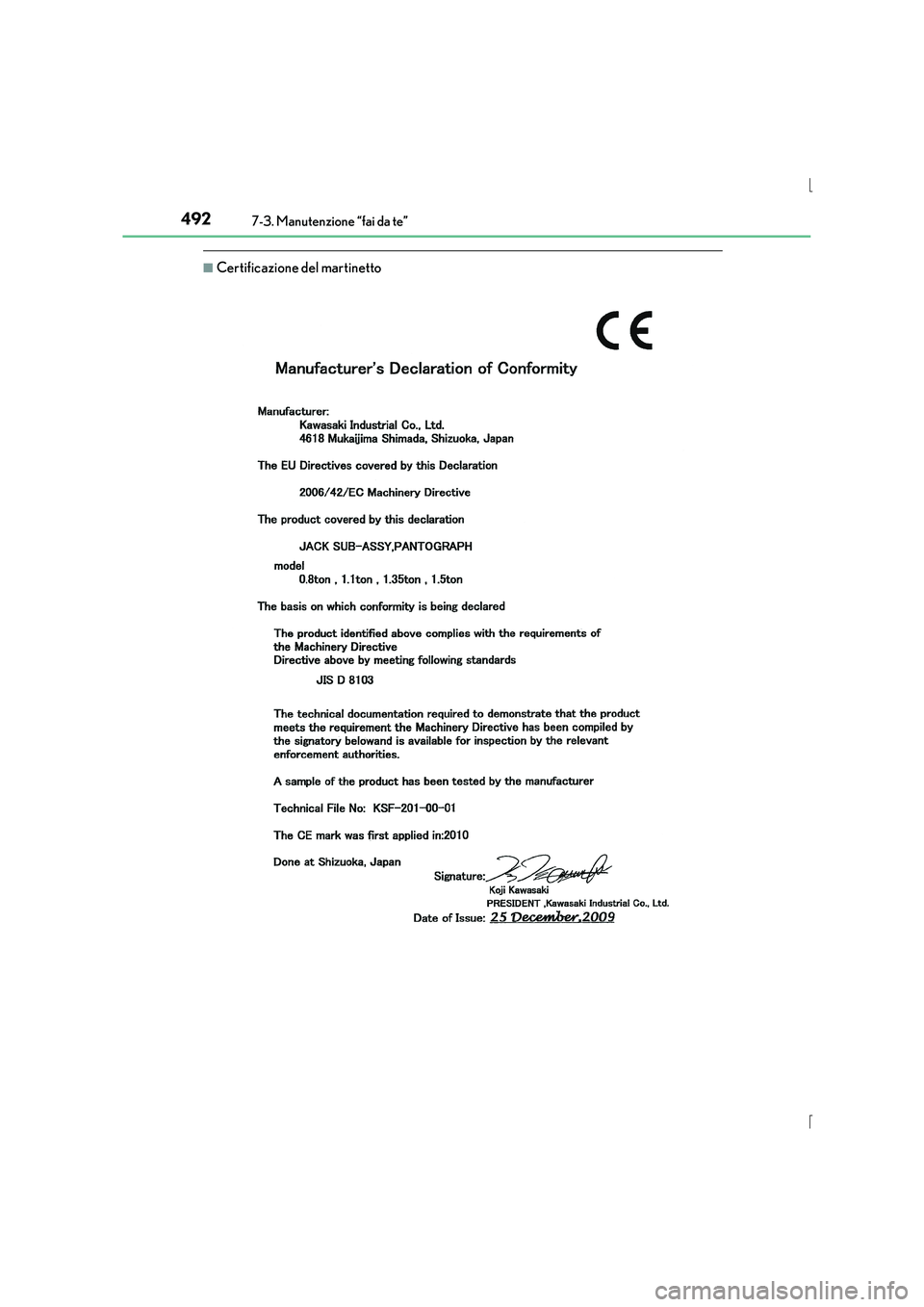

■Certificazione del martinetto
Page 493 of 640

4937-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)
■Effetti di una scorretta pressione di gonfiaggio degli pneumatici
Guidare con una scorretta pressione di gonfiaggio degli pneumatici potrebbe comportare:
●Riduzione del risparmio di carburante
●Riduzione del comfort di guida e scarsa manovrabilità
●Riduzione della durata dello pneumatico a causa di usura
●Una minore sicurezza
●Danni all’unità motrice
Se uno pneumatico richiede un frequente gonf iaggio, farlo controllare da un qualsiasi con-
cessionario autorizzato Lexus o officina, o un altro professionista adeguatamente qualificato
e attrezzato.
■Istruzioni per il controllo della pressione di gonfiaggio degli pneumatici
Durante il controllo della pressione di gonfiaggio degli pneumatici, attenersi alle seguenti
istruzioni:
●Effettuare il controllo soltanto quando gli pneumatici sono freddi.
Se il veicolo è rimasto parcheggiato per almeno 3 ore o non ha percorso più di 1,5 km, la let-
tura della pressione di gonfiaggio degli pneumatici freddi sarà accurata.
●Usare sempre un manometro per pneumatici.
È difficile stabilire se uno pneumatico è gonfiato correttamente solo in base al suo aspetto.
●È normale che la pressione di gonfiaggio degli pneumatici sia maggiore dopo la guida poi-
ché viene generato calore nello pneumatico. No n ridurre la pressione di gonfiaggio degli
pneumatici dopo aver guidato.
●Il peso dei passeggeri e del bagaglio deve essere collocato in modo che il veicolo sia equili-
brato.
Pressione di gonfiaggio degli pneumatici
Assicurarsi di mantenere la corretta pressione di gonfiaggio degli pneuma-
tici. La pressione di gonfiaggio degli pneumatici dovrebbe essere controllata
almeno una volta al mese. Tuttavia, Lexus raccomanda che la pressione di
gonfiaggio degli pneumatici venga controllata almeno una volta ogni due set-
timane. ( →P. 6 0 0 )
Page 494 of 640

4947-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

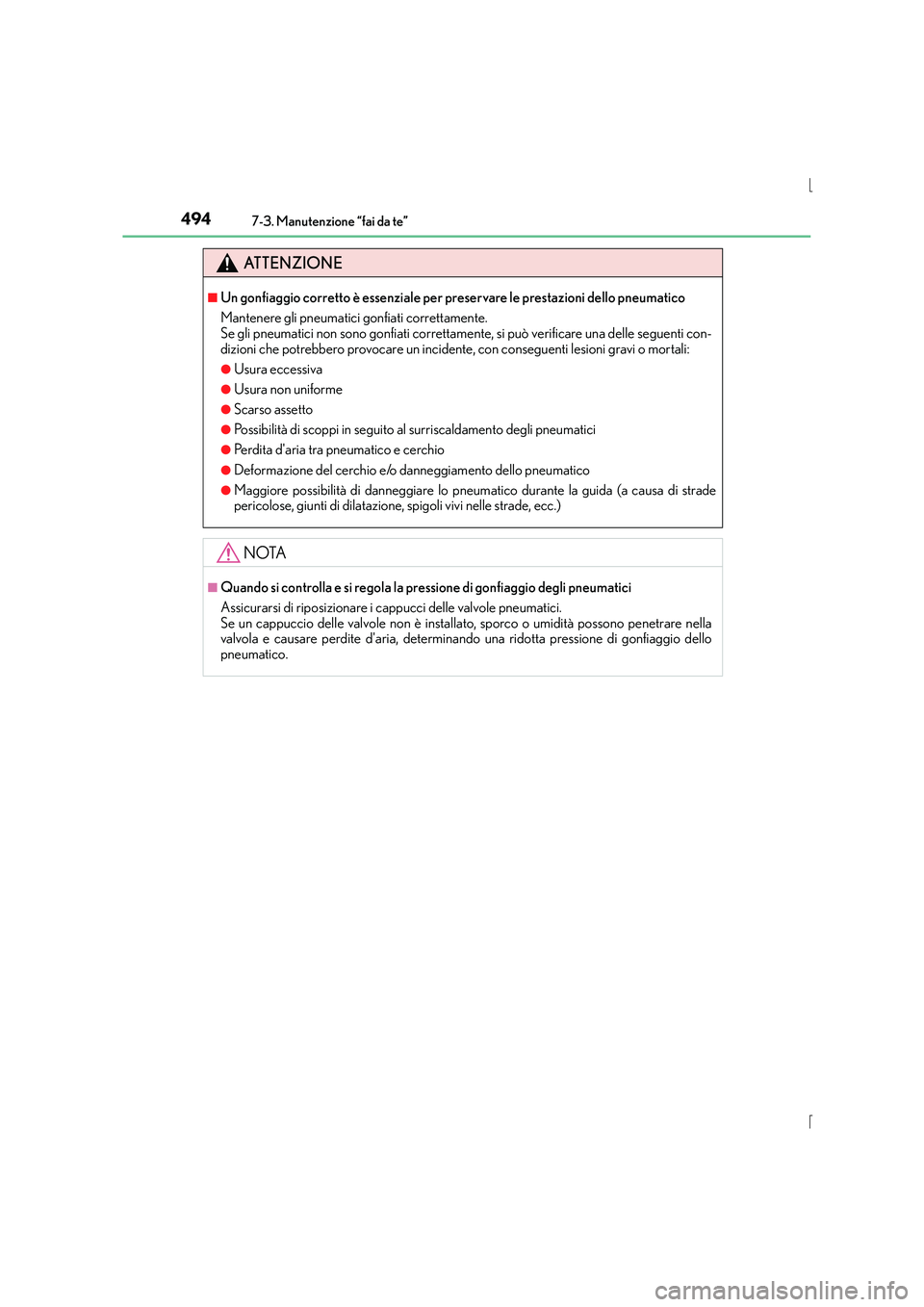

ATTENZIONE
■Un gonfiaggio corretto è essenziale per preservare le prestazioni dello pneumatico
Mantenere gli pneumatici gonfiati correttamente.
Se gli pneumatici non sono gonfiati correttamente, si può verificare una delle seguenti con-
dizioni che potrebbero provocare un incidente, con conseguenti lesioni gravi o mortali:
●Usura eccessiva
●Usura non uniforme
●Scarso assetto
●Possibilità di scoppi in seguito al surriscaldamento degli pneumatici
●Perdita d'aria tra pneumatico e cerchio
●Deformazione del cerchio e/o danneggiamento dello pneumatico
●Maggiore possibilità di danneggiare lo pneumatico durante la guida (a causa di strade
pericolose, giunti di dilatazione, spigoli vivi nelle strade, ecc.)
NOTA
■Quando si controlla e si regola la pressione di gonfiaggio degli pneumatici
Assicurarsi di riposizionare i cappucci delle valvole pneumatici.
Se un cappuccio delle valvole non è installato, sporco o umidità possono penetrare nella
valvola e causare perdite d'aria, determinando una ridotta pressione di gonfiaggio dello
pneumatico.
Page 495 of 640

4957-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

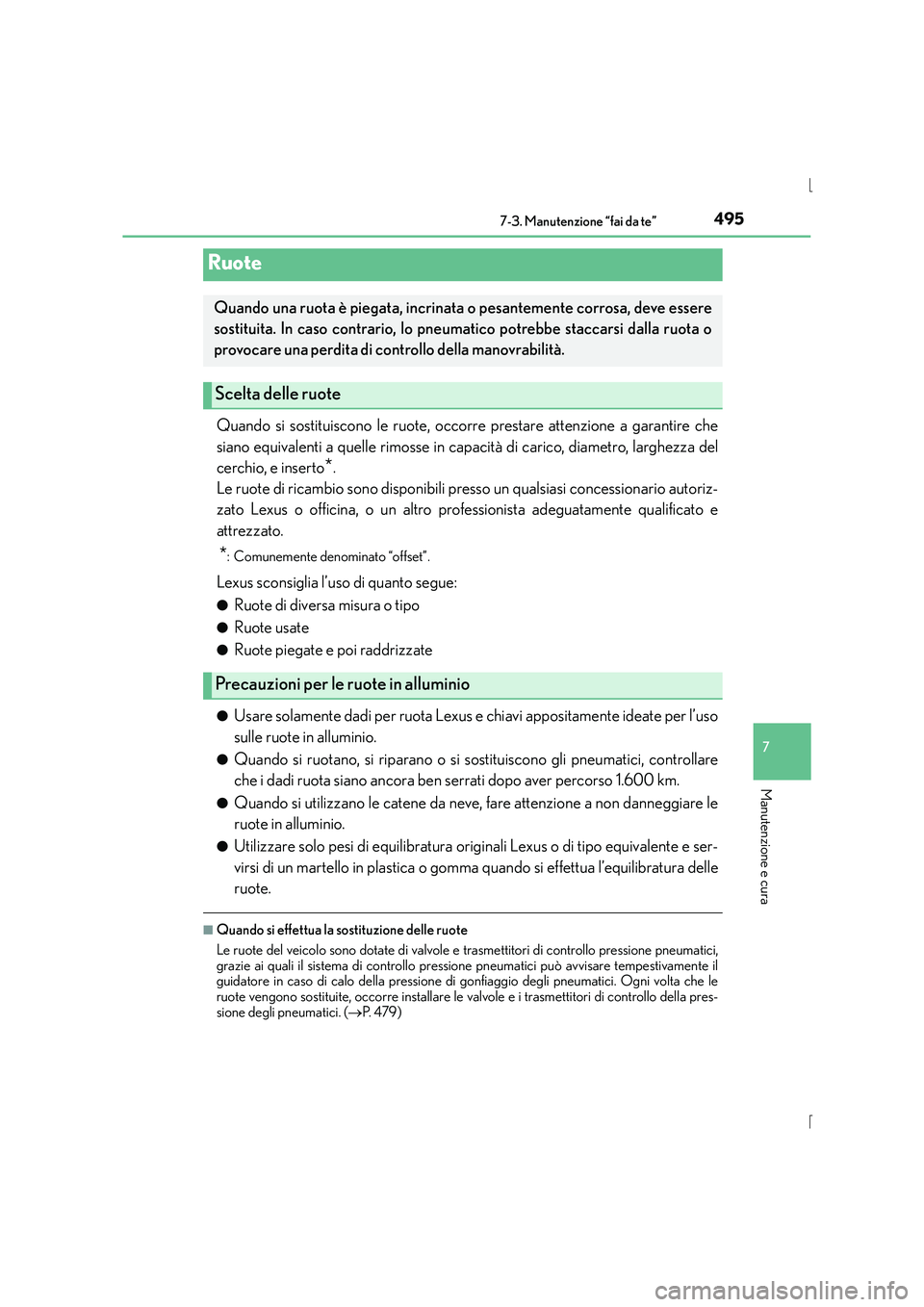

Quando si sostituiscono le ruote, occorre prestare attenzione a garantire che
siano equivalenti a quelle rimosse in capacità di carico, diametro, larghezza del
cerchio, e inserto
*.
Le ruote di ricambio sono disponibili presso un qualsiasi concessionario autoriz-
zato Lexus o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
*: Comunemente denominato “offset”.
Lexus sconsiglia l’uso di quanto segue:
●Ruote di diversa misura o tipo
●Ruote usate
●Ruote piegate e poi raddrizzate
●Usare solamente dadi per ruota Lexus e chiavi appositamente ideate per l’uso
sulle ruote in alluminio.
●Quando si ruotano, si riparano o si sostituiscono gli pneumatici, controllare
che i dadi ruota siano ancora ben serrati dopo aver percorso 1.600 km.
●Quando si utilizzano le catene da neve, fare attenzione a non danneggiare le
ruote in alluminio.
●Utilizzare solo pesi di equilibratura originali Lexus o di tipo equivalente e ser-
virsi di un martello in plastica o gomma quando si effettua l’equilibratura delle
ruote.
■Quando si effettua la sostituzione delle ruote
Le ruote del veicolo sono dotate di valvole e trasmettitori di controllo pressione pneumatici,
grazie ai quali il sistema di controllo pressione pneumatici può avvisare tempestivamente il
guidatore in caso di calo della pressione di gonfiaggio degli pneumatici. Ogni volta che le
ruote vengono sostituite, occorre installare le valvole e i trasmettitori di controllo della pres-
sione degli pneumatici. ( →P. 4 7 9 )
Ruote
Quando una ruota è piegata, incrinata o pesantemente corrosa, deve essere
sostituita. In caso contrario, lo pneu matico potrebbe staccarsi dalla ruota o
provocare una perdita di controllo della manovrabilità.
Scelta delle ruote
Precauzioni per le ruote in alluminio
Page 496 of 640

4967-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

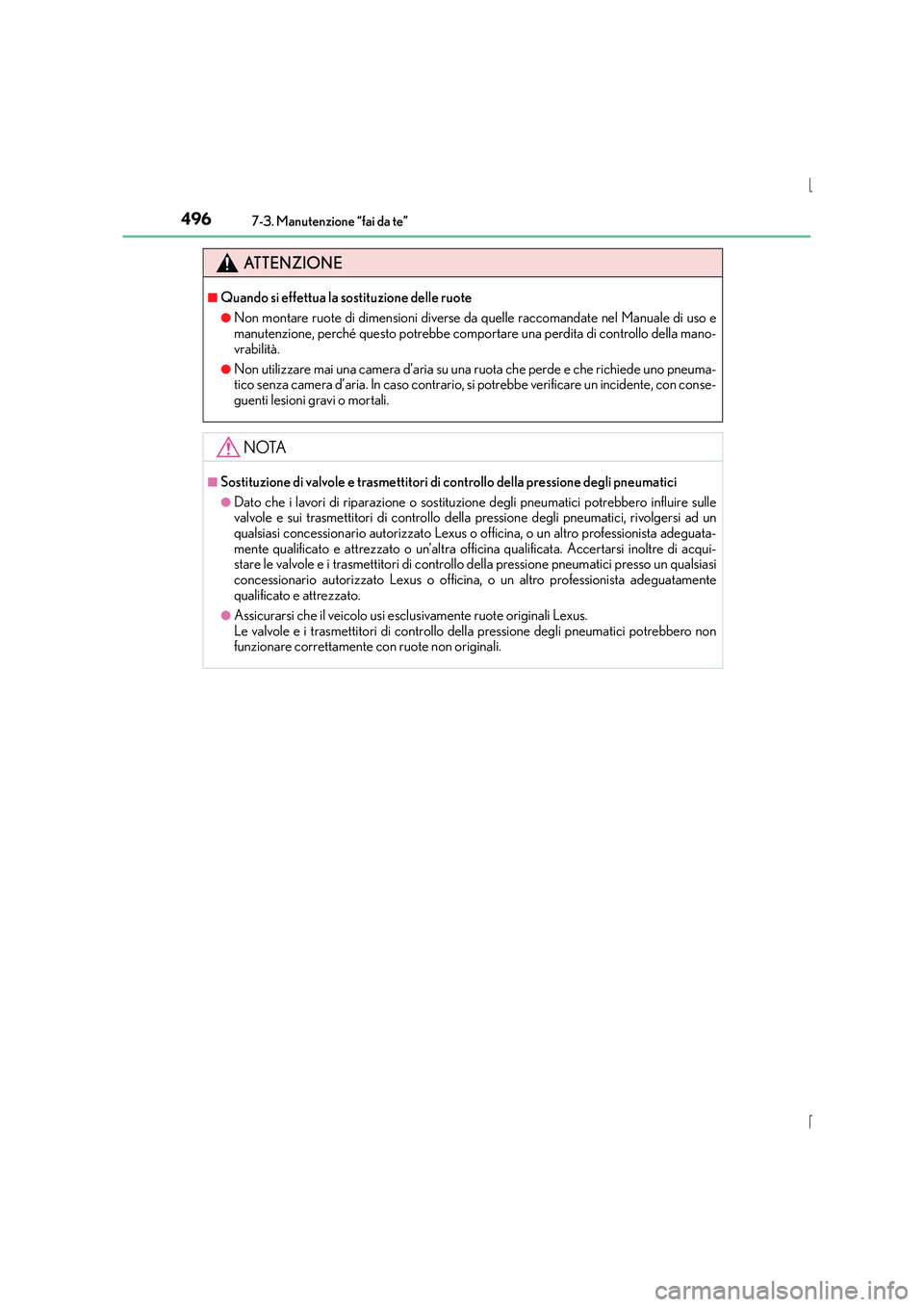

ATTENZIONE
■Quando si effettua la sostituzione delle ruote
●Non montare ruote di dimensioni diverse da quelle raccomandate nel Manuale di uso e
manutenzione, perché questo potrebbe comportare una perdita di controllo della mano-
vrabilità.
●Non utilizzare mai una camera d’aria su una ruota che perde e che richiede uno pneuma-
tico senza camera d’aria. In caso contrario, si potrebbe verificare un incidente, con conse-
guenti lesioni gravi o mortali.
NOTA
■Sostituzione di valvole e trasmettitori di controllo della pressione degli pneumatici
●Dato che i lavori di riparazione o sostituzione degli pneumatici potrebbero influire sulle
valvole e sui trasmettitori di controllo della pressione degli pneumatici, rivolgersi ad un
qualsiasi concessionario autorizzato Lexus o officina, o un altro professionista adeguata-
mente qualificato e attrezzato o un’altra officina qualificata. Accertarsi inoltre di acqui-
stare le valvole e i trasmettitori di controllo della pressione pneumatici presso un qualsiasi
concessionario autorizzato Lexus o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
●Assicurarsi che il veicolo usi esclusivamente ruote originali Lexus.
Le valvole e i trasmettitori di controllo della pressione degli pneumatici potrebbero non
funzionare correttamente con ruote non originali.
Page 497 of 640

4977-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

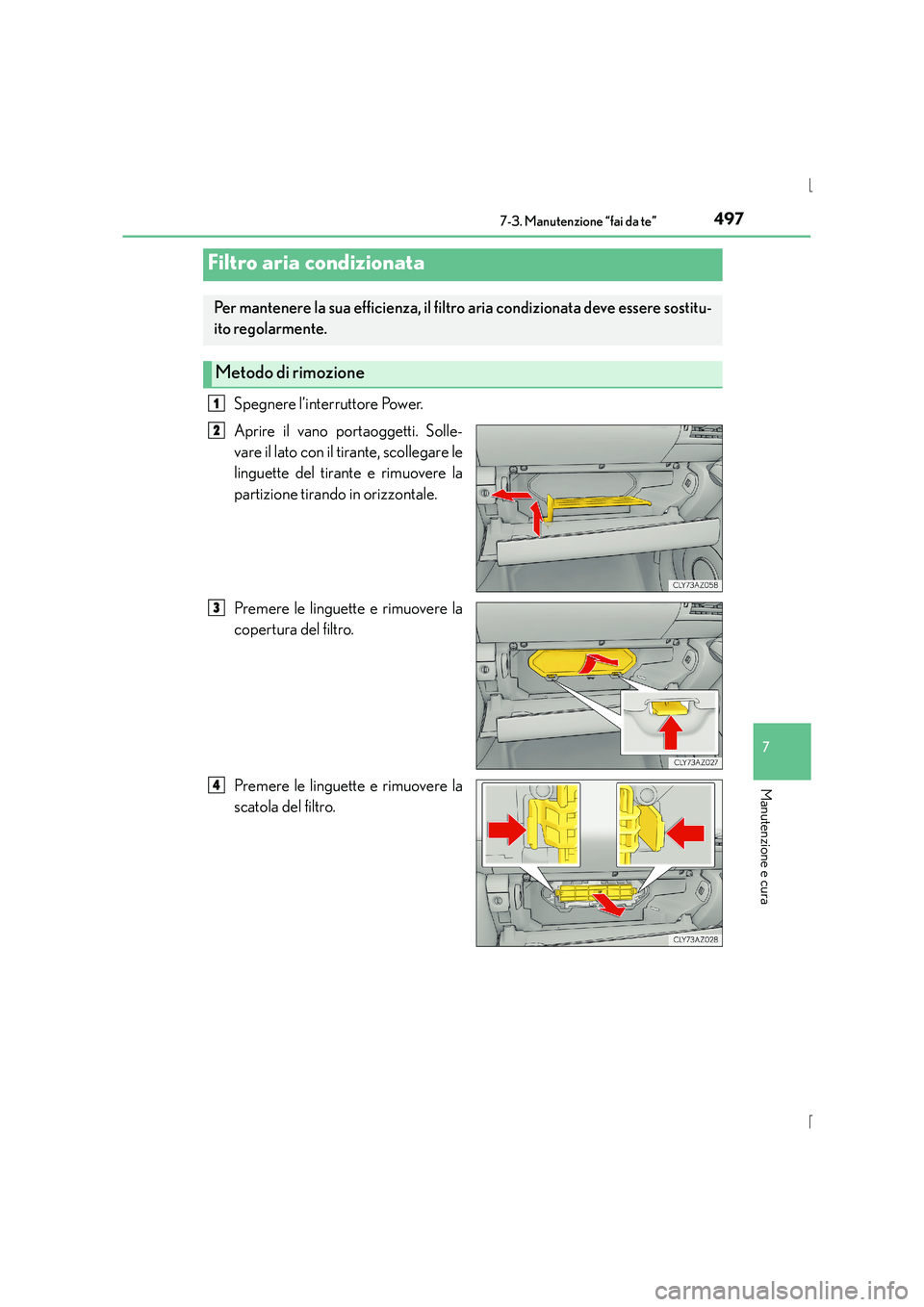

Spegnere l’interruttore Power.
Aprire il vano portaoggetti. Solle-
vare il lato con il tirante, scollegare le
linguette del tirante e rimuovere la
partizione tirando in orizzontale.
Premere le linguette e rimuovere la
copertura del filtro.
Premere le linguette e rimuovere la
scatola del filtro.
Filtro aria condizionata
Per mantenere la sua efficienza, il filtro aria condizionata deve essere sostitu-
ito regolarmente.
Metodo di rimozione
1
2
3
4
Page 498 of 640

4987-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

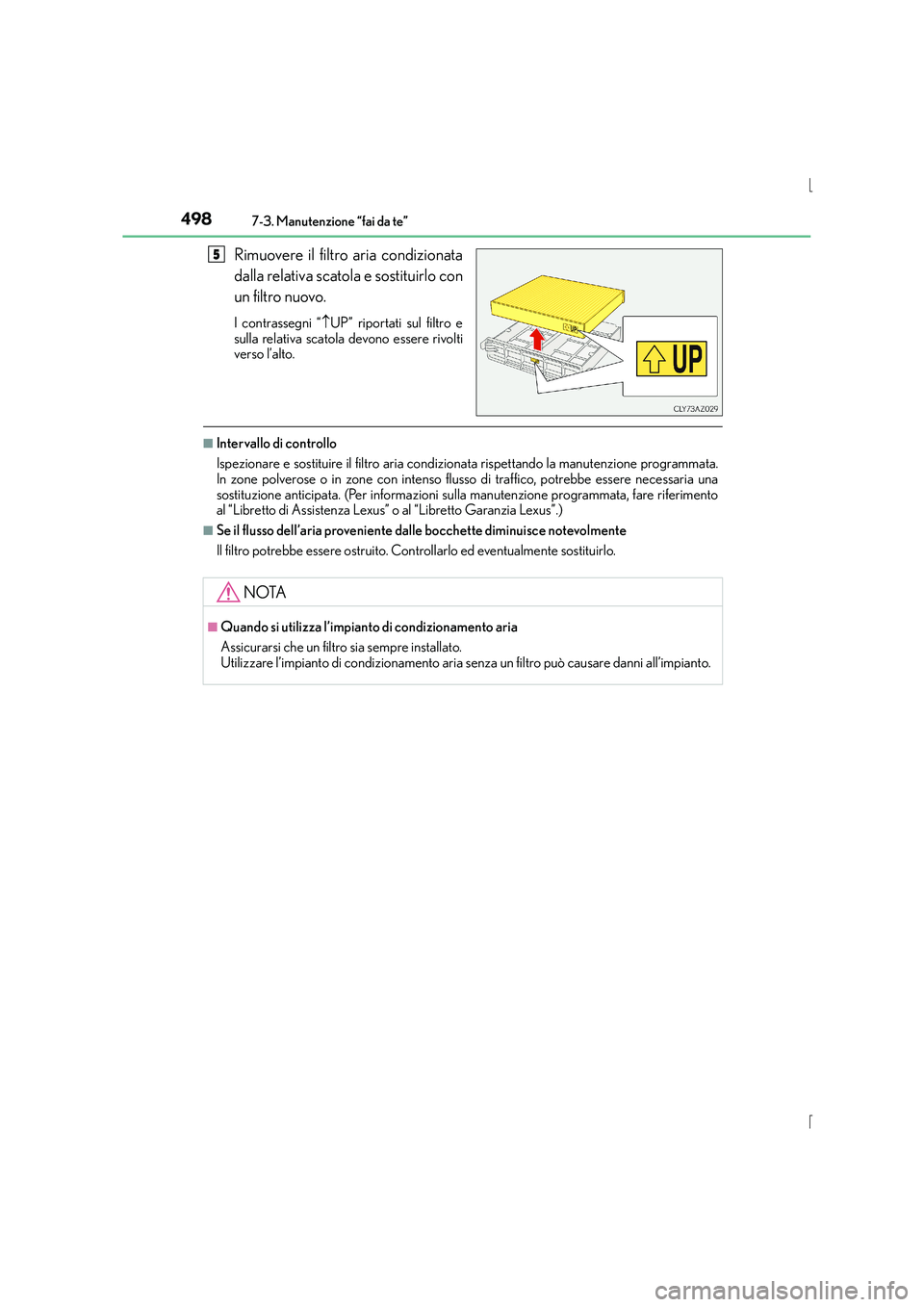

Rimuovere il filtro aria condizionata
dalla relativa scatola e sostituirlo con
un filtro nuovo.
I contrassegni “↑UP” riportati sul filtro e
sulla relativa scatola devono essere rivolti
verso l’alto.
■Intervallo di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione programmata.
In zone polverose o in zone con intenso flusso di traffico, potrebbe essere necessaria una
sostituzione anticipata. (Per informazioni su lla manutenzione programmata, fare riferimento
al “Libretto di Assistenza Lexus” o al “Libretto Garanzia Lexus”.)
■Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
5
NOTA
■Quando si utilizza l’impianto di condizionamento aria
Assicurarsi che un filtro sia sempre installato.
Utilizzare l’impianto di condizionamento aria senza un filtro può causare danni all’impianto.
Page 499 of 640

4997-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)●

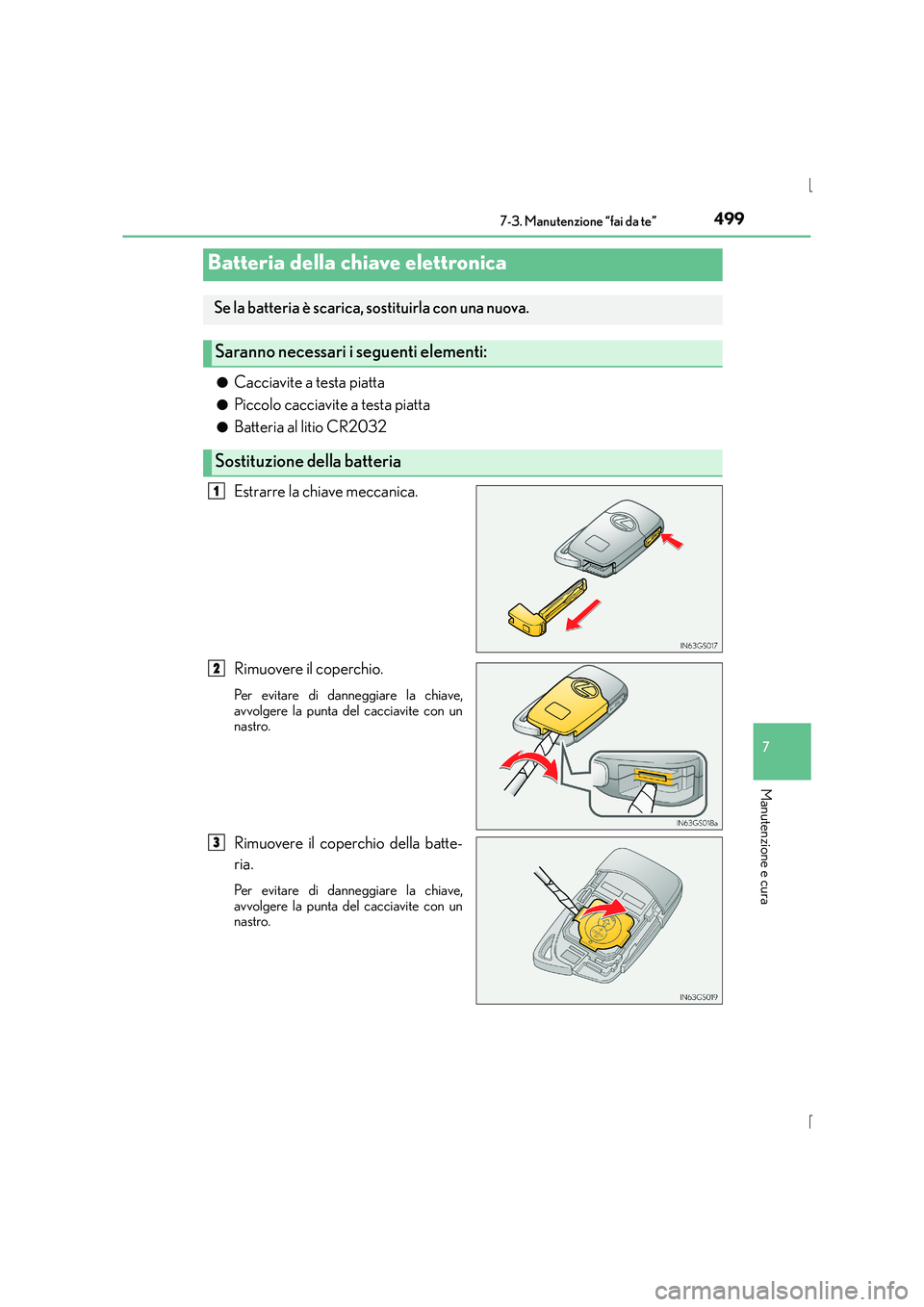

Cacciavite a testa piatta
●Piccolo cacciavite a testa piatta
●Batteria al litio CR2032
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con un
nastro.
Rimuovere il coperchio della batte-
ria.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con un
nastro.
Batteria della chiave elettronica
Se la batteria è scarica, sostituirla con una nuova.
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2
3
Page 500 of 640

5007-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

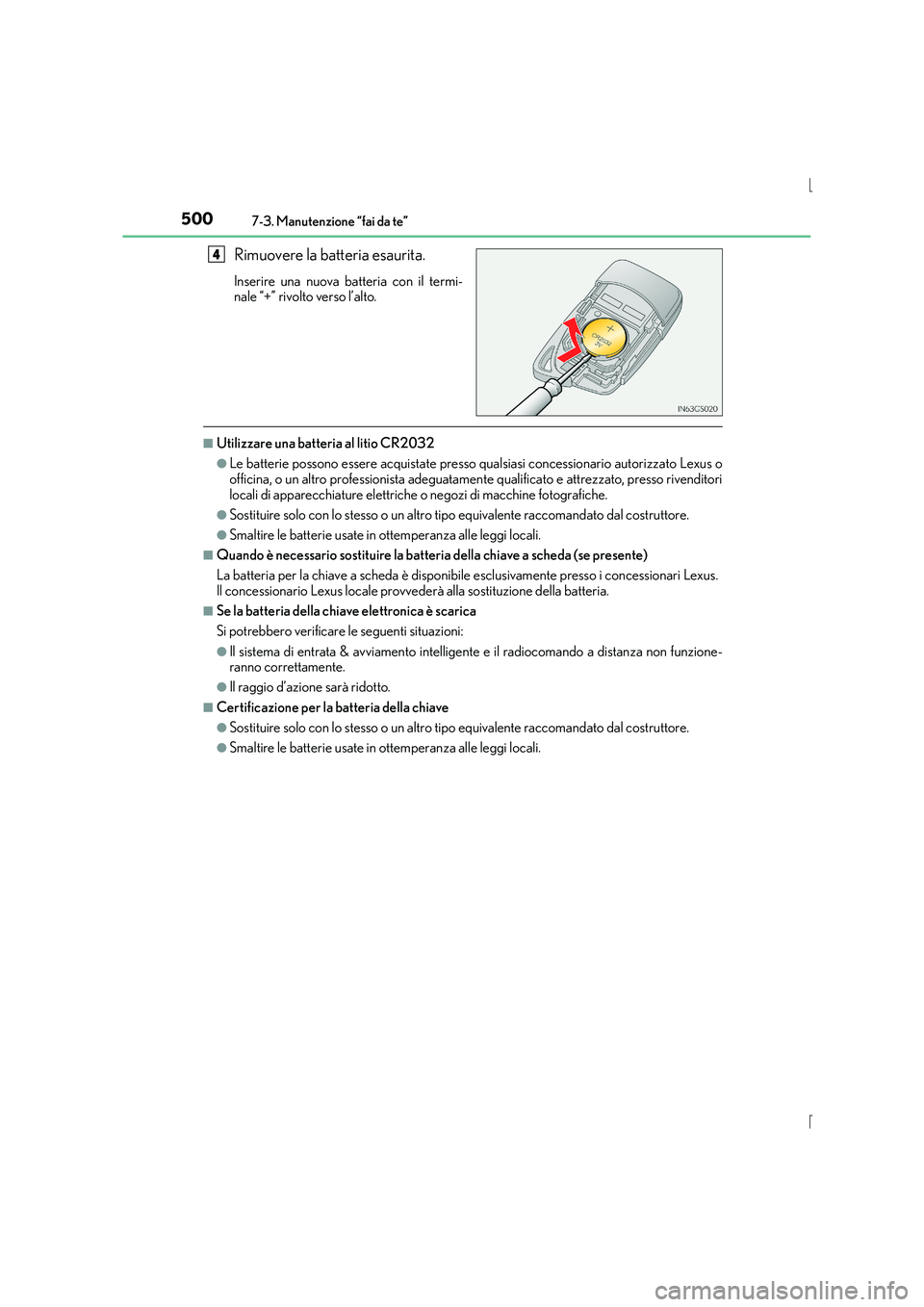

Rimuovere la batteria esaurita.
Inserire una nuova batteria con il termi-
nale “+” rivolto verso l’alto.
■Utilizzare una batteria al litio CR2032
●Le batterie possono essere acquistate presso qualsiasi concessionario autorizzato Lexus o
officina, o un altro professionista adeguatamente qualificato e attrezzato, presso rivenditori
locali di apparecchiature elettriche o negozi di macchine fotografiche.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
■Quando è necessario sostituire la batteria della chiave a scheda (se presente)
La batteria per la chiave a scheda è disponibile esclusivamente presso i concessionari Lexus.
Il concessionario Lexus locale provvede rà alla sostituzione della batteria.
■Se la batteria della chiave elettronica è scarica
Si potrebbero verificare le seguenti situazioni:
●Il sistema di entrata & avviamento intelligente e il radiocomando a distanza non funzione-
ranno correttamente.
●Il raggio d’azione sarà ridotto.
■Certificazione per la batteria della chiave
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
4
