Lexus IS300h 2016 Navigasjon (in Norwegian)

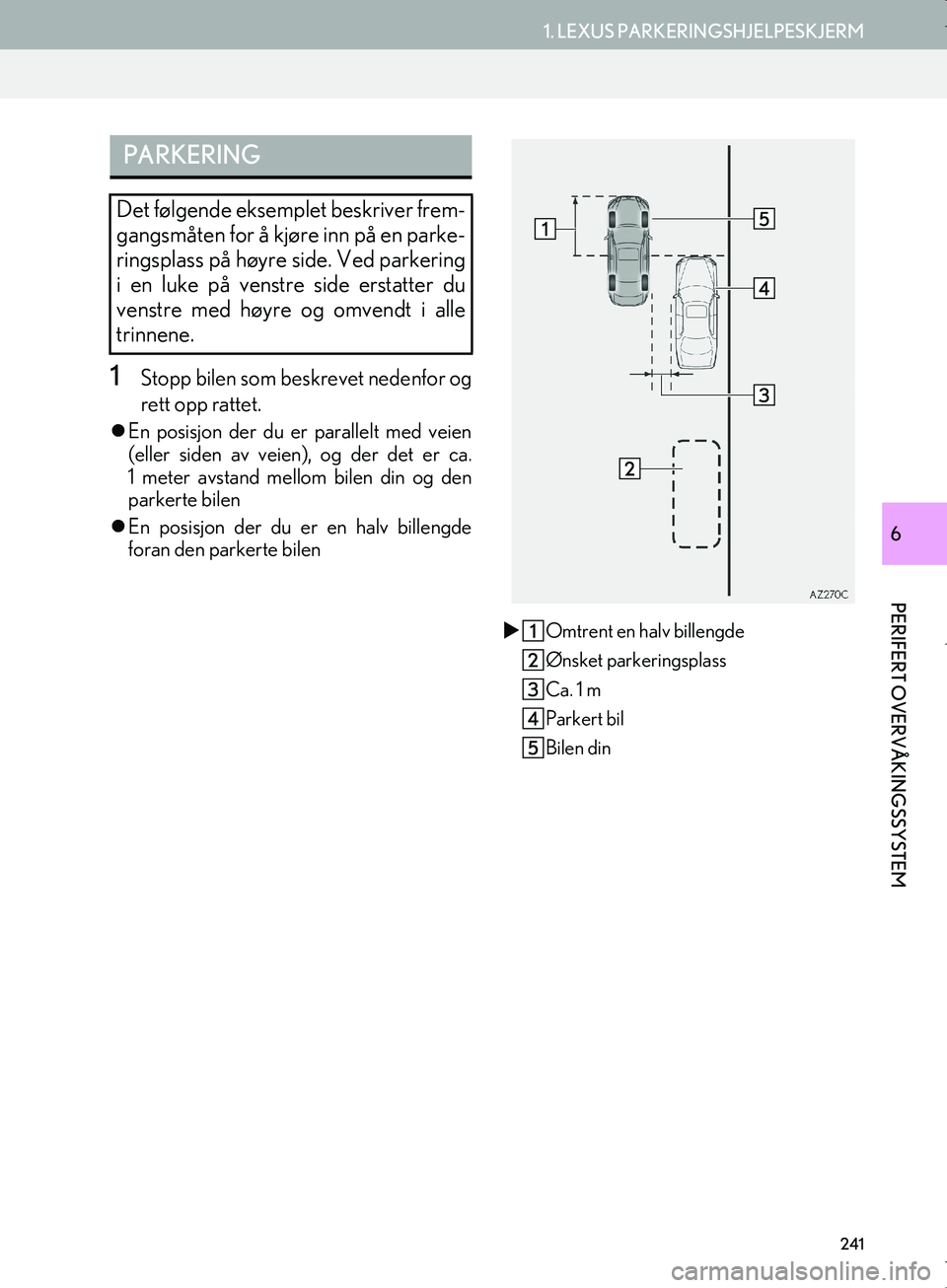

241
1. LEXUS PARKERINGSHJELPESKJERM
PERIFERT OVERVÅKINGSSYSTEM
OM53E02NO
6
1Stopp bilen som beskrevet nedenfor og
rett opp rattet.
En posisjon der du er parallelt med veien
(eller siden av veien), og der det er ca.
1 meter avstand mellom bilen din og den
parkerte bilen
 En posisjon der du er en halv billengde
foran den parkerte bilen
 Omtrent en halv billengde
Ønsket parkeringsplass
Ca. 1 m
Parkert bil
Bilen din
PARKERING
Det følgende eksemplet beskriver frem-
gangsmåten for å kjøre inn på en parke-
ringsplass på høyre side. Ved parkering
i en luke på venstre side erstatter du
venstre med høyre og omvendt i alle
trinnene.
OM53E02NO.book Page 241 Monday, January 23, 2017 4:02 PM

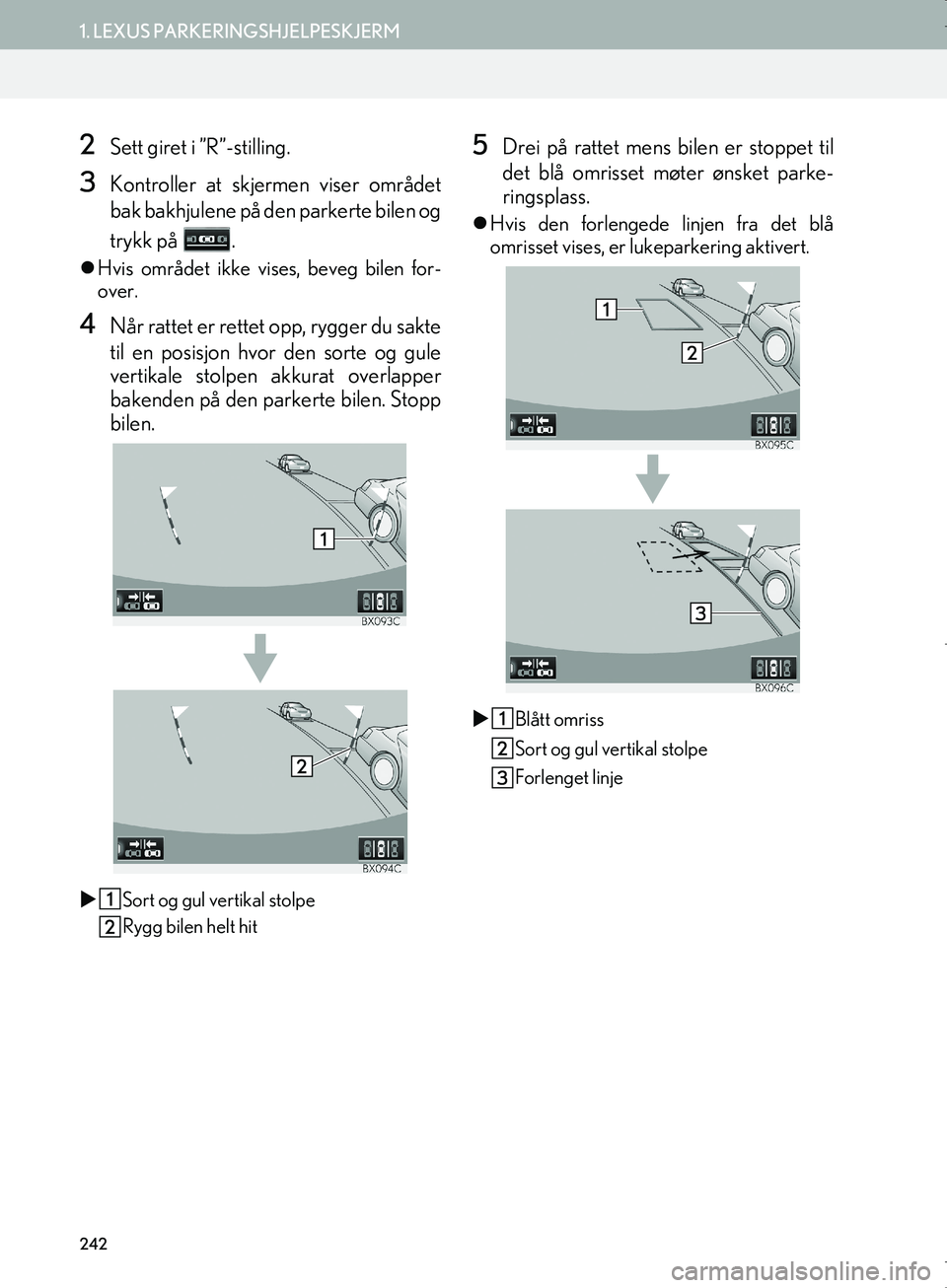

242
1. LEXUS PARKERINGSHJELPESKJERM
OM53E02NO
2Sett giret i ”R”-stilling.
3Kontroller at skjermen viser området
bak bakhjulene på den parkerte bilen og
trykk på .
 Hvis området ikke vise s, beveg bilen for-
over.
4Når rattet er rettet op p, rygger du sakte
til en posisjon hvor den sorte og gule
vertikale stolpen akkurat overlapper
bakenden på den parkerte bilen. Stopp
bilen.
 Sort og gul vertikal stolpe
Rygg bilen helt hit
5Drei på rattet mens bilen er stoppet til
det blå omrisset møter ønsket parke-
ringsplass.
Hvis den forlengede linjen fra det blå
omrisset vises, er lukeparkering aktivert.
 Blått omriss
Sort og gul vertikal stolpe
Forlenget linje
OM53E02NO.book Page 242 Monday, January 23, 2017 4:02 PM

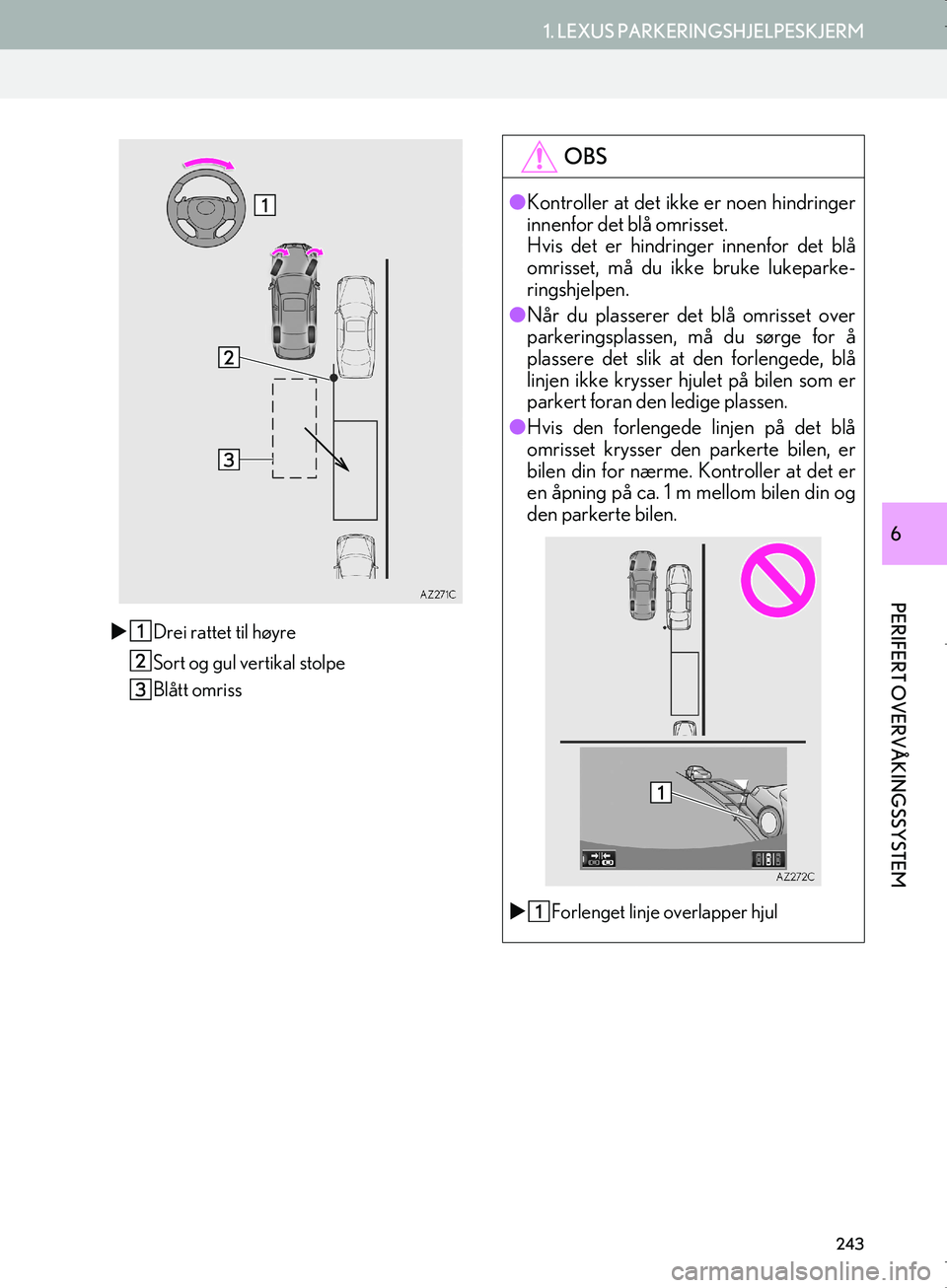

243
1. LEXUS PARKERINGSHJELPESKJERM
PERIFERT OVERVÅKINGSSYSTEM
OM53E02NO
6
Drei rattet til høyre
Sort og gul vertikal stolpe
Blått omriss
OBS
lKontroller at det ikke er noen hindringer
innenfor det blå omrisset.
Hvis det er hindringer innenfor det blå
omrisset, må du ikke bruke lukeparke-
ringshjelpen.
l Når du plasserer det blå omrisset over
parkeringsplassen, må du sørge for å
plassere det slik at den forlengede, blå
linjen ikke krysser hjulet på bilen som er
parkert foran den ledige plassen.
l Hvis den forlengede linjen på det blå
omrisset krysser den parkerte bilen, er
bilen din for nærme. Kontroller at det er
en åpning på ca. 1 m mellom bilen din og
den parkerte bilen.
 Forlenget linje overlapper hjul
OM53E02NO.book Page 243 Monday, January 23, 2017 4:02 PM

244
1. LEXUS PARKERINGSHJELPESKJERM
OM53E02NO
6Hold rattet i samme posisjon og rygg.
Lukeparkeringshjelpen avbrytes hvis rattet
beveges ved rygging. Flytt giret ut av ”R”-
stilling og start på nytt fra fremgangsmåte 1.
7En buet, blå linje vises på skjermen.
Hold rattet i samme posisjon og rygg
sakte. Stopp når den buede, blå linjen
møter hjørnet på den ønskede parke-
ringsplassen.
 Buet, blå linje
OBS
lNår du rygger, må du være forsiktig slik
at du ikke treffer hindringer med bilen.
Rygg bilen sakte bakover.
OM53E02NO.book Page 244 Monday, January 23, 2017 4:02 PM

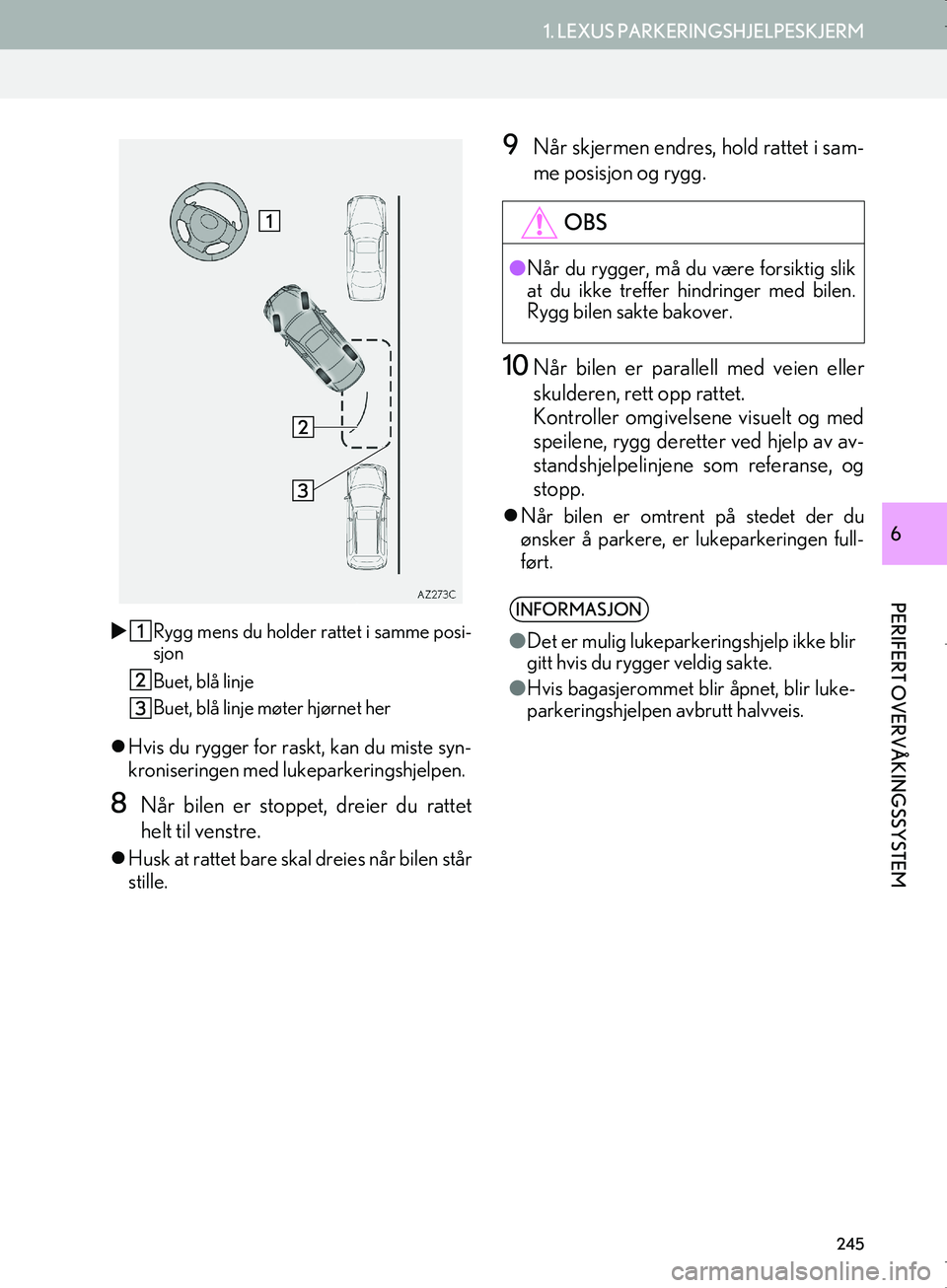

245
1. LEXUS PARKERINGSHJELPESKJERM
PERIFERT OVERVÅKINGSSYSTEM
OM53E02NO
6
Rygg mens du holder rattet i samme posi-
sjon
Buet, blå linje
Buet, blå linje møter hjørnet her
Hvis du rygger for raskt, kan du miste syn-
kroniseringen med lukeparkeringshjelpen.
8Når bilen er stoppet, dreier du rattet
helt til venstre.
Husk at rattet bare skal dreies når bilen står
stille.
9Når skjermen endres, hold rattet i sam-
me posisjon og rygg.
10Når bilen er parallell med veien eller
skulderen, rett opp rattet.
Kontroller omgivelsene visuelt og med
speilene, rygg deretter ved hjelp av av-
standshjelpelinjene som referanse, og
stopp.
 Når bilen er omtrent på stedet der du
ønsker å parkere, er lukeparkeringen full-
ført.
OBS
l Når du rygger, må du være forsiktig slik
at du ikke treffer hi ndringer med bilen.
Rygg bilen sakte bakover.
INFORMASJON
l Det er mulig lukeparkeringshjelp ikke blir
gitt hvis du rygger veldig sakte.
l Hvis bagasjerommet blir åpnet, blir luke-
parkeringshjelpen avbrutt halvveis.
OM53E02NO.book Page 245 Monday, January 23, 2017 4:02 PM

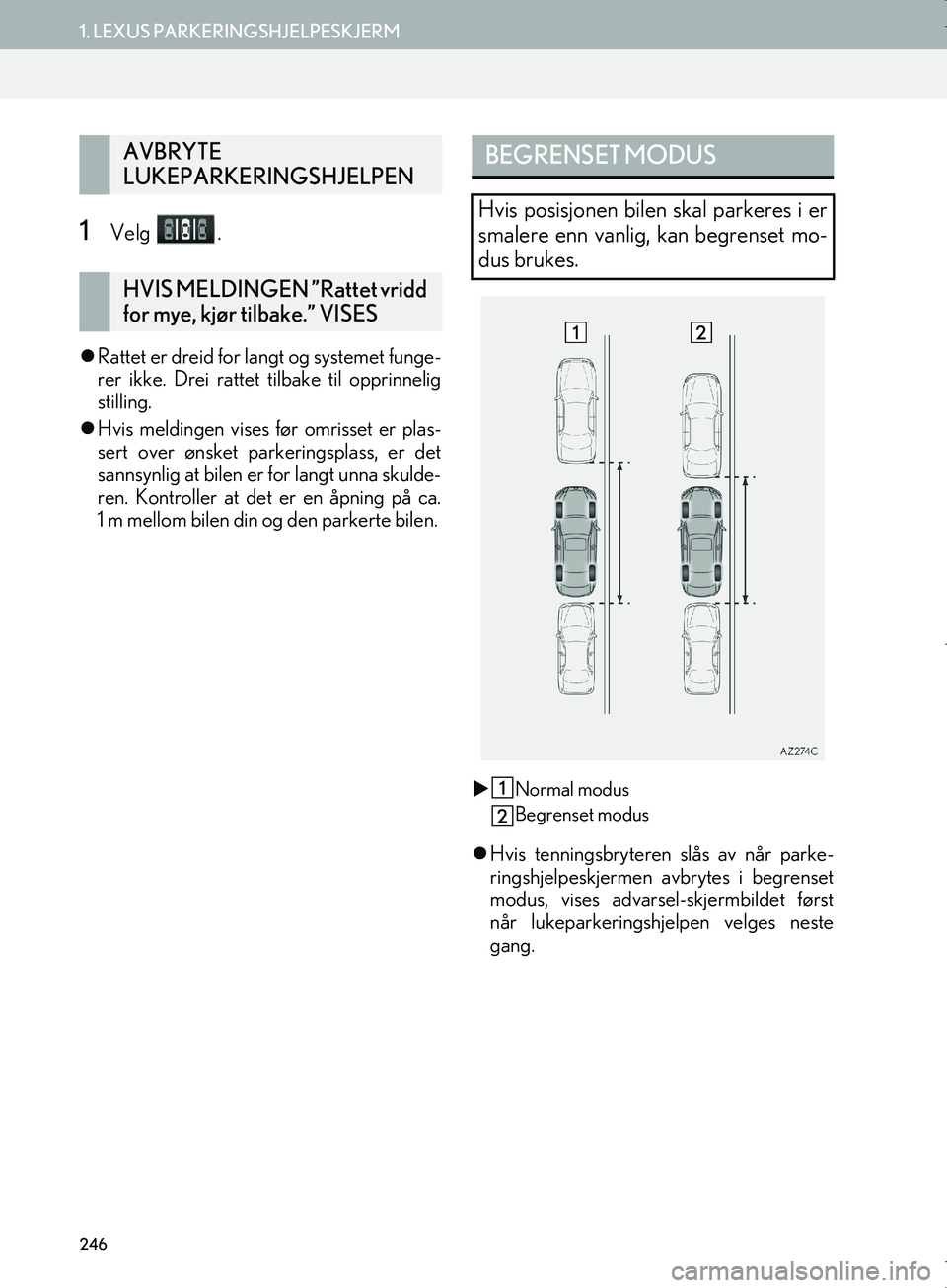

246
1. LEXUS PARKERINGSHJELPESKJERM
OM53E02NO
1Velg .
Rattet er dreid for langt og systemet funge-
rer ikke. Drei rattet tilbake til opprinnelig
stilling.
 Hvis meldingen vises før omrisset er plas-
sert over ønsket parkeringsplass, er det
sannsynlig at bilen er for langt unna skulde-
ren. Kontroller at det er en åpning på ca.
1 m mellom bilen din og den parkerte bilen.
 Normal modus
Begrenset modus
Hvis tenningsbryteren slås av når parke-
ringshjelpeskjermen av brytes i begrenset
modus, vises advarsel -skjermbildet først
når lukeparkeringshjelpen velges neste
gang.
AVBRYTE
LUKEPARKERINGSHJELPEN
HVIS MELDINGEN ”Rattet vridd
for mye, kjør tilbake.” VISES
BEGRENSET MODUS
Hvis posisjonen bilen skal parkeres i er
smalere enn vanlig, kan begrenset mo-
dus brukes.
OM53E02NO.book Page 246 Monday, January 23, 2017 4:02 PM

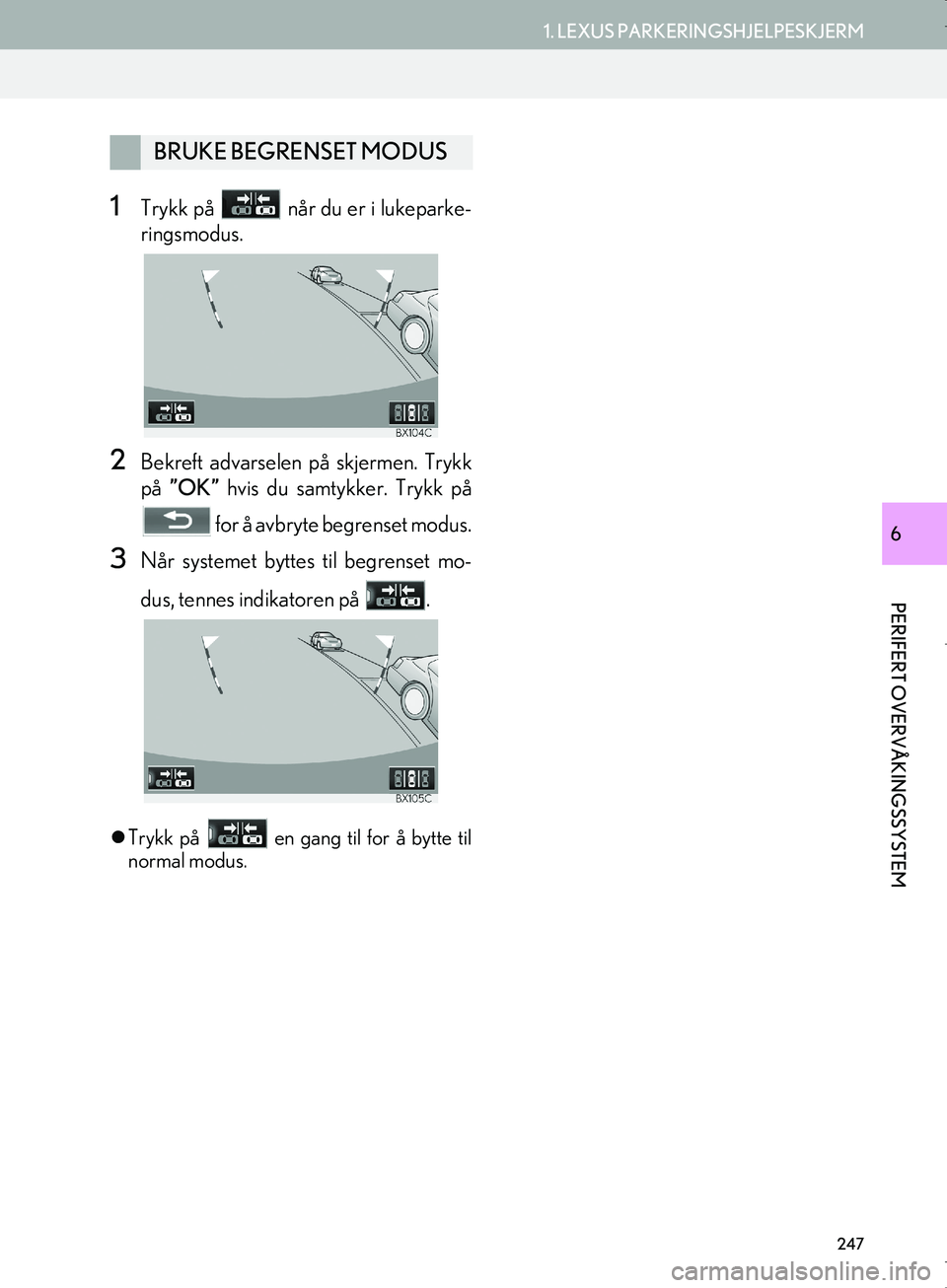

247
1. LEXUS PARKERINGSHJELPESKJERM
PERIFERT OVERVÅKINGSSYSTEM
OM53E02NO
6
1Trykk på når du er i lukeparke-
ringsmodus.
2Bekreft advarselen på skjermen. Trykk
på ”OK” hvis du samtykker. Trykk på
for å avbryte begrenset modus.
3Når systemet byttes til begrenset mo-
dus, tennes indikatoren på .
 Trykk på en gang til for å bytte til
normal modus.
BRUKE BEGRENSET MODUS
OM53E02NO.book Page 247 Monday, January 23, 2017 4:02 PM

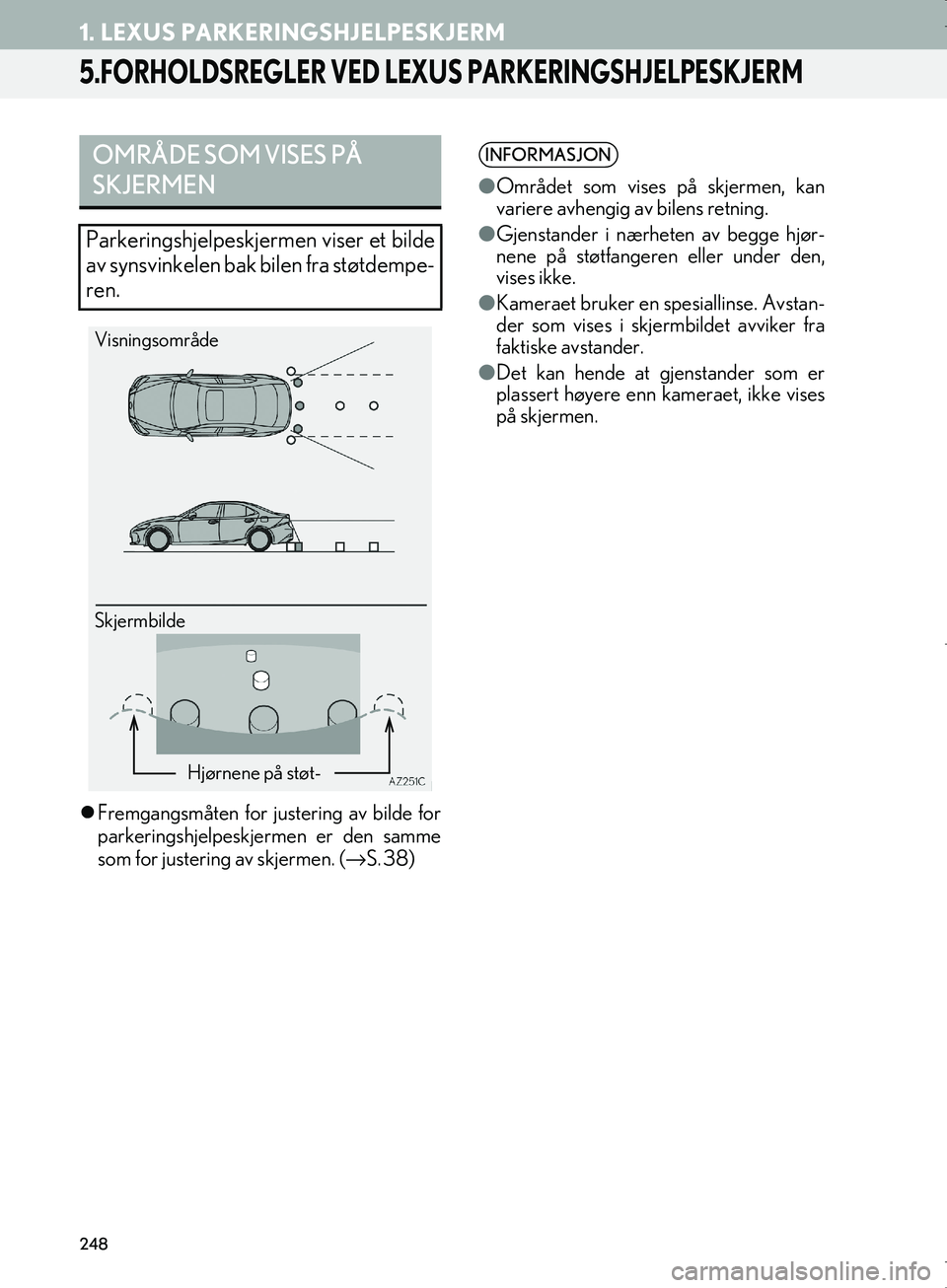

248
1. LEXUS PARKERINGSHJELPESKJERM
OM53E02NO
5.FORHOLDSREGLER VED LEXUS PARKERINGSHJELPESKJERM
Fremgangsmåten for ju stering av bilde for
parkeringshjelpeskjermen er den samme
som for justering av skjermen. ( →S. 38)
OMRÅDE SOM VISES PÅ
SKJERMEN
Parkeringshjelpeskjermen viser et bilde
av synsvinkelen bak bilen fra støtdempe-
ren.
Skjermbilde Visningsområde
Hjørnene på støt-
INFORMASJON
lOmrådet som vises på skjermen, kan
variere avhengig av bilens retning.
l Gjenstander i nærheten av begge hjør-
nene på støtfanger en eller under den,
vises ikke.
l Kameraet bruker en spesiallinse. Avstan-
der som vises i skjermbildet avviker fra
faktiske avstander.
l Det kan hende at gjenstander som er
plassert høyere enn kameraet, ikke vises
på skjermen.
OM53E02NO.book Page 248 Monday, January 23, 2017 4:02 PM

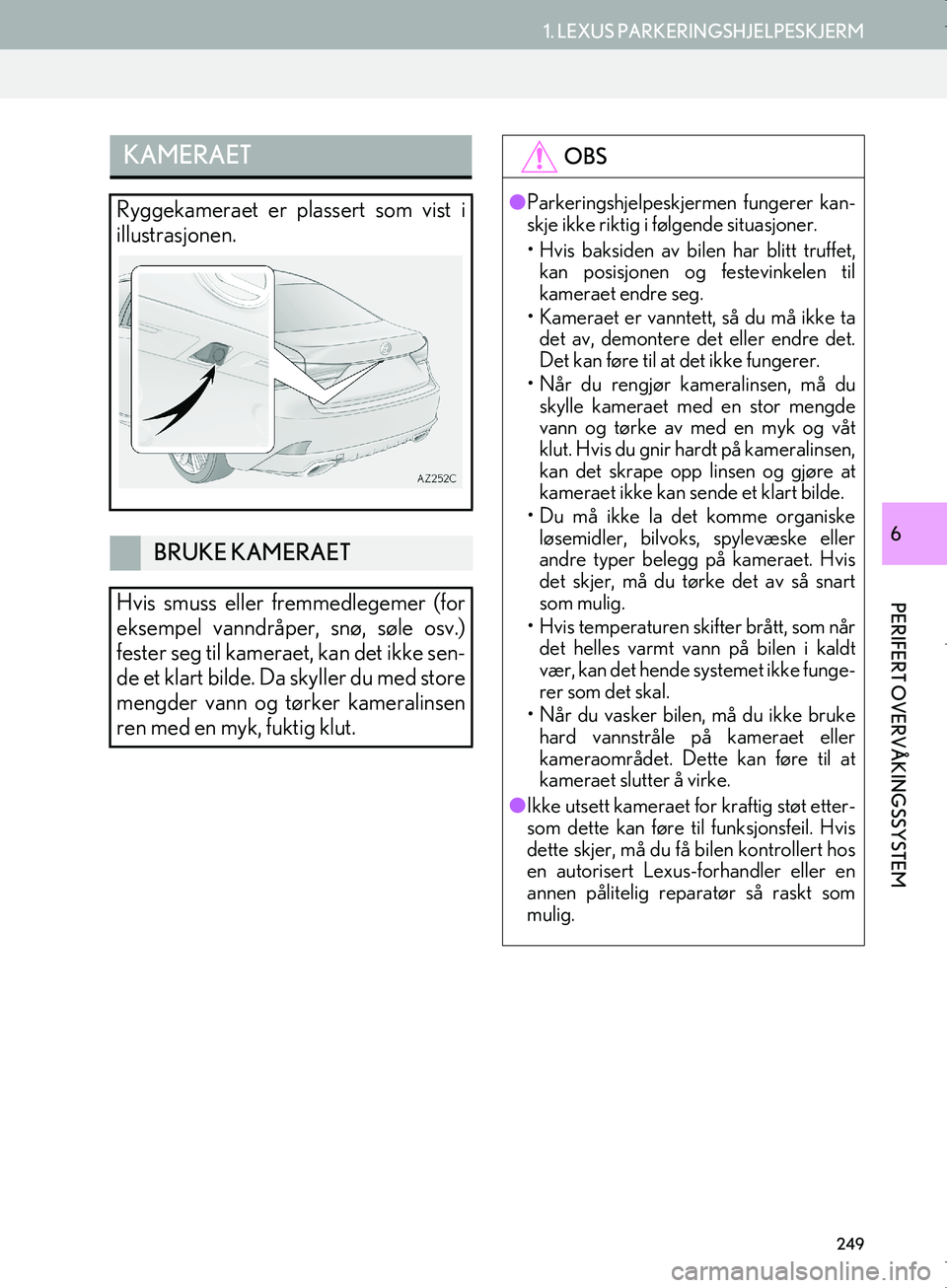

249
1. LEXUS PARKERINGSHJELPESKJERM
PERIFERT OVERVÅKINGSSYSTEM
OM53E02NO
6
KAMERAET
Ryggekameraet er plassert som vist i
illustrasjonen.
BRUKE KAMERAET
Hvis smuss eller fremmedlegemer (for
eksempel vanndråper, snø, søle osv.)
fester seg til kameraet, kan det ikke sen-
de et klart bilde. Da skyller du med store
mengder vann og tørker kameralinsen
ren med en myk, fuktig klut.
OBS
l Parkeringshjelpeskjermen fungerer kan-
skje ikke riktig i følgende situasjoner.
• Hvis baksiden av bilen har blitt truffet,
kan posisjonen og festevinkelen til
kameraet endre seg.
• Kameraet er vanntett, så du må ikke ta det av, demontere det eller endre det.
Det kan føre til at det ikke fungerer.
• Når du rengjør kameralinsen, må du skylle kameraet me d en stor mengde
vann og tørke av med en myk og våt
klut. Hvis du gnir hardt på kameralinsen,
kan det skrape opp linsen og gjøre at
kameraet ikke kan sende et klart bilde.
• Du må ikke la det komme organiske løsemidler, bilvoks, spylevæske eller
andre typer belegg på kameraet. Hvis
det skjer, må du tørke det av så snart
som mulig.
• Hvis temperaturen skifter brått, som når det helles varmt vann på bilen i kaldt
vær, kan det hende systemet ikke funge-
rer som det skal.
• Når du vasker bilen, må du ikke bruke hard vannstråle på kameraet eller
kameraområdet. Dett e kan føre til at
kameraet slutter å virke.
l Ikke utsett kameraet for kraftig støt etter-
som dette kan føre til funksjonsfeil. Hvis
dette skjer, må du få bilen kontrollert hos
en autorisert Lexus-forhandler eller en
annen pålitelig reparatør så raskt som
mulig.
OM53E02NO.book Page 249 Monday, January 23, 2017 4:02 PM

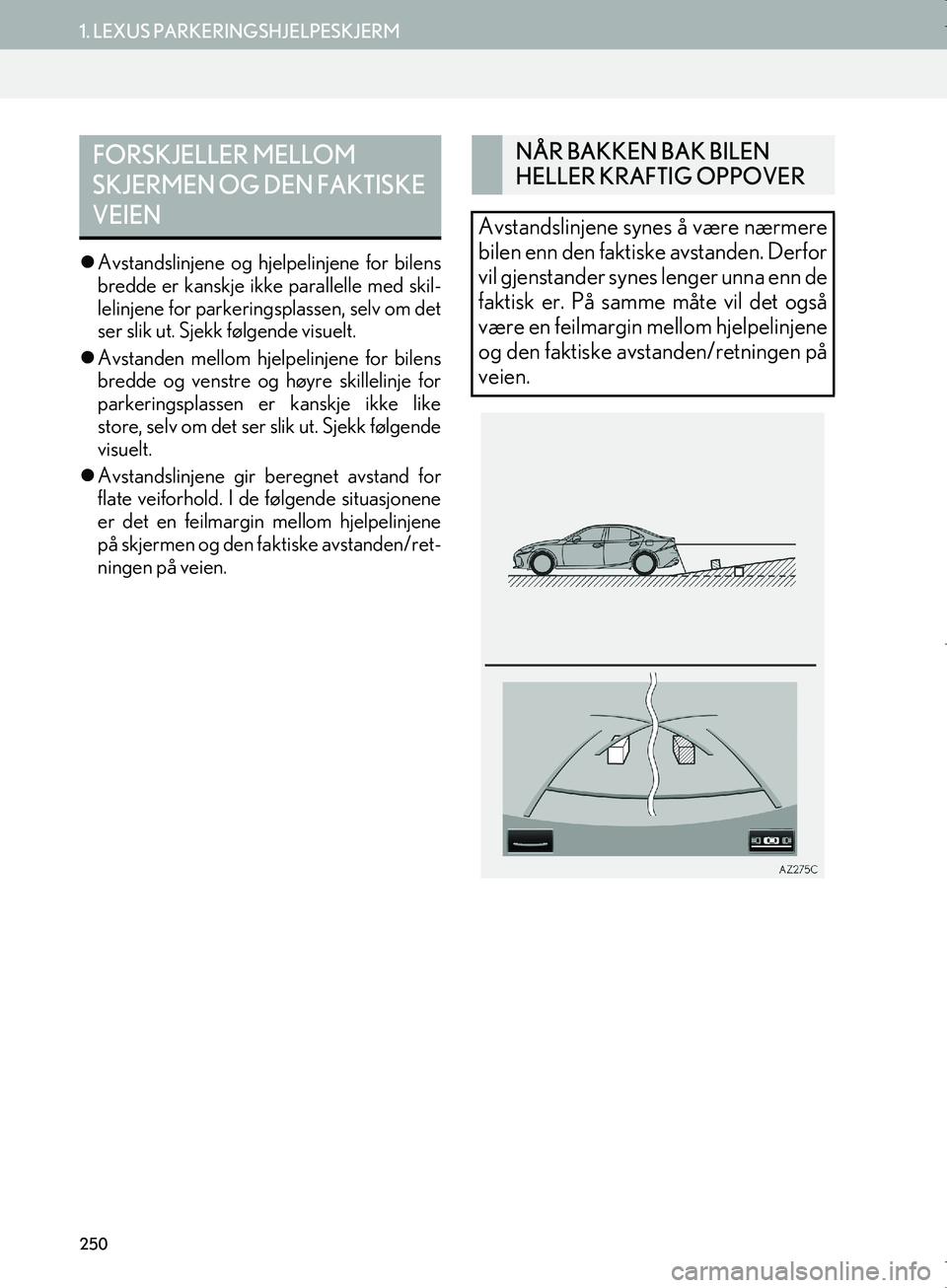

250
1. LEXUS PARKERINGSHJELPESKJERM
OM53E02NO
Avstandslinjene og hjelpelinjene for bilens
bredde er kanskje ikk e parallelle med skil-
lelinjene for parkerings plassen, selv om det
ser slik ut. Sjekk følgende visuelt.
 Avstanden mellom hjelpelinjene for bilens
bredde og venstre og høyre skillelinje for
parkeringsplassen er kanskje ikke like
store, selv om det ser slik ut. Sjekk følgende
visuelt.
 Avstandslinjene gir beregnet avstand for
flate veiforhold. I de følgende situasjonene
er det en feilmargin mellom hjelpelinjene
på skjermen og den fa ktiske avstanden/ret-
ningen på veien.
FORSKJELLER MELLOM
SKJERMEN OG DEN FAKTISKE
VEIENNÅR BAKKEN BAK BILEN
HELLER KRAFTIG OPPOVER
Avstandslinjene synes å være nærmere
bilen enn den faktiske avstanden. Derfor
vil gjenstander synes lenger unna enn de
faktisk er. På samme måte vil det også
være en feilmargin mellom hjelpelinjene
og den faktiske avstanden/retningen på
veien.
