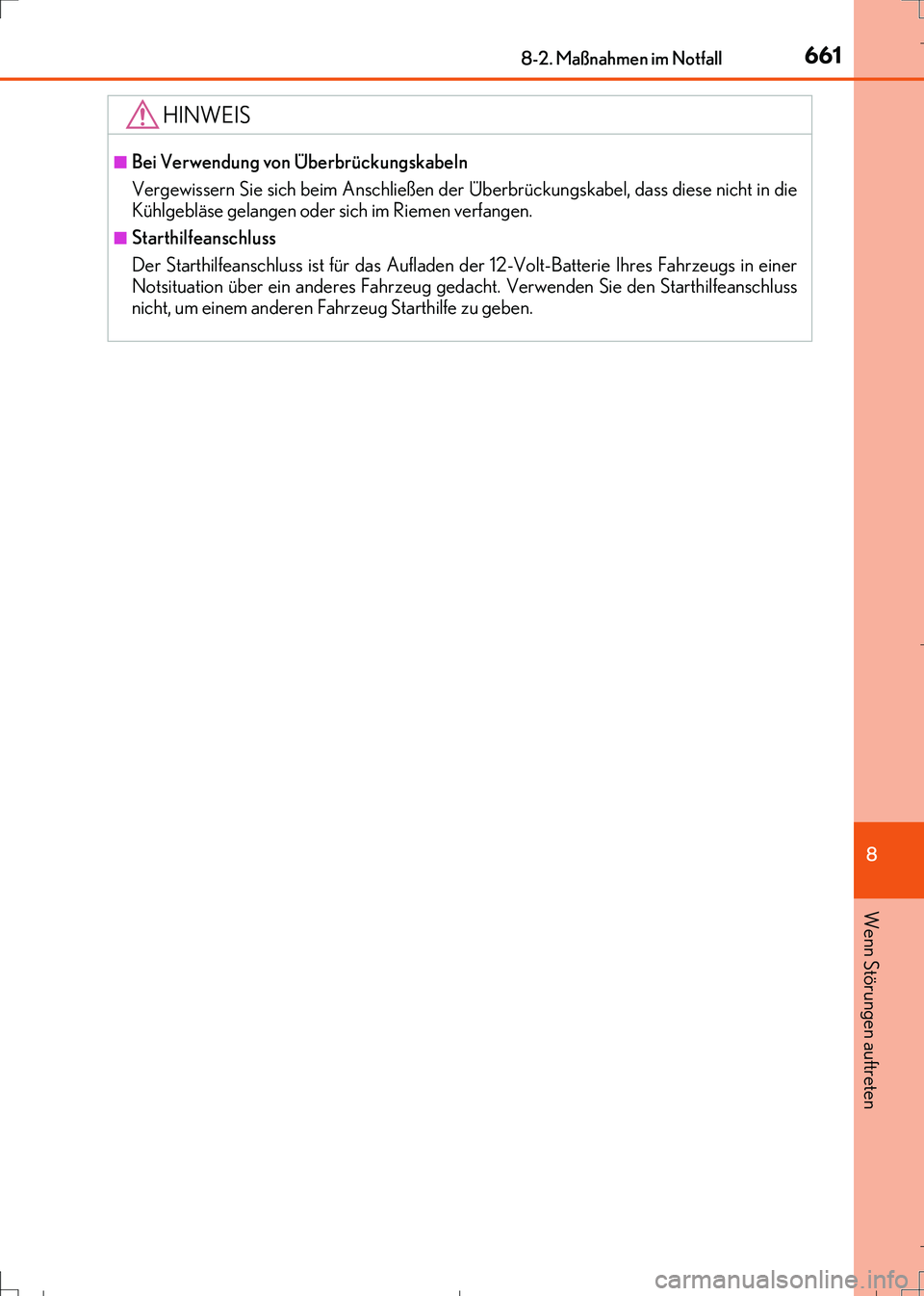

6618-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM99K28M)
HINWEIS
■Bei Verwendung von Überbrückungskabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel, dass diese nicht in die
Kühlgebläse gelangen oder sich im Riemen verfangen.
■Starthilfeanschluss
Der Starthilfeanschluss ist für das Aufladen der 12-Volt-Batterie Ihres Fahrzeugs in einer
Notsituation über ein anderes Fahrzeug gedacht. Verwenden Sie den Starthilfeanschluss
nicht, um einem anderen Fahrzeug Starthilfe zu geben.
IS300h_OM_German_OM99K28M.book 661 ページ ２０１６年８月３０日　火曜日　午後３時１１分

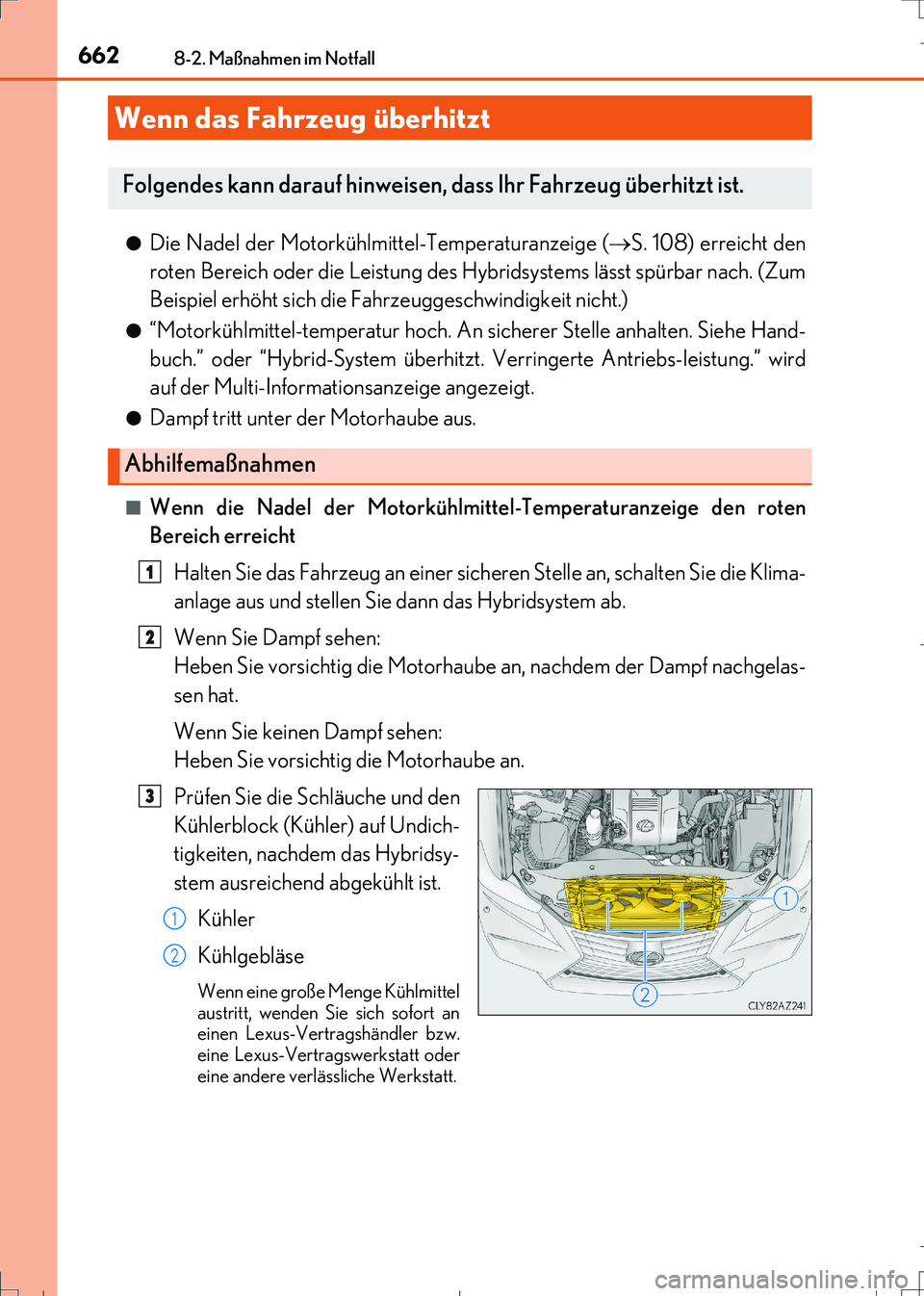

6628-2. Maßnahmen im Notfall
IS300h_EM(OM99K28M)●
Die Nadel der Motorkühlmittel-Temperaturanzeige (S. 108) erreicht den
roten Bereich oder die Leistung des Hybridsystems lässt spürbar nach. (Zum
Beispiel erhöht sich die Fahrzeuggeschwindigkeit nicht.)
●“Motorkühlmittel-temperatur hoch. An sicherer Stelle anhalten. Siehe Hand-
buch.” oder “Hybrid-System überhitzt. Verringerte Antriebs-leistung.” wird
auf der Multi-Informationsanzeige angezeigt.
●Dampf tritt unter der Motorhaube aus.
■Wenn die Nadel der Motorkühlmittel-Temperaturanzeige den roten
Bereich erreicht
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die Klima-
anlage aus und stellen Sie dann das Hybridsystem ab.
Wenn Sie Dampf sehen:
Heben Sie vorsichtig die Motorhaube an, nachdem der Dampf nachgelas-
sen hat.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undich-
tigkeiten, nachdem das Hybridsy-
stem ausreichend abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel
austritt, wenden Sie sich sofort an
einen Lexus-Vertragshändler bzw.
eine Lexus-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
Wenn das Fahrzeug überhitzt
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
Abhilfemaßnahmen
1
2
3
1
2
IS300h_OM_German_OM99K28M.book 662 ページ ２０１６年８月３０日　火曜日　午後３時１１分

6638-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM99K28M)
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.
Vorratsbehälter
“FULL”
“LOW”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachge-
füllt werden, sofern kein Kühlmittel zur
Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um zu
überprüfen, ob die Kühlgebläse des Kühlers arbeiten, und um auf Kühlmit-
tellecks aus dem Kühler oder den Schläuchen zu kontrollieren.
Die Gebläse arbeiten, wenn die Klimaanlage unmittelbar nach einem Kaltstart einge-
schaltet wird. Bestätigen Sie die Gebläsefunktion durch Überprüfung des Lüfterge-
räuschs und des Luftstroms. Wenn es schwierig ist, diese zu überprüfen, schalten Sie
die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktionieren die Gebläse möglicher-
weise nicht.)
Wenn die Gebläse nicht laufen:
Schalten Sie sofort das Hybridsystem aus und wenden Sie sich an einen
Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn die Gebläse in Betrieb sind:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler
bzw. der nächstgelegenen Lexus-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
4
1
2
3
5
6
7
IS300h_OM_German_OM99K28M.book 663 ページ ２０１６年８月３０日　火曜日　午後３時１１分

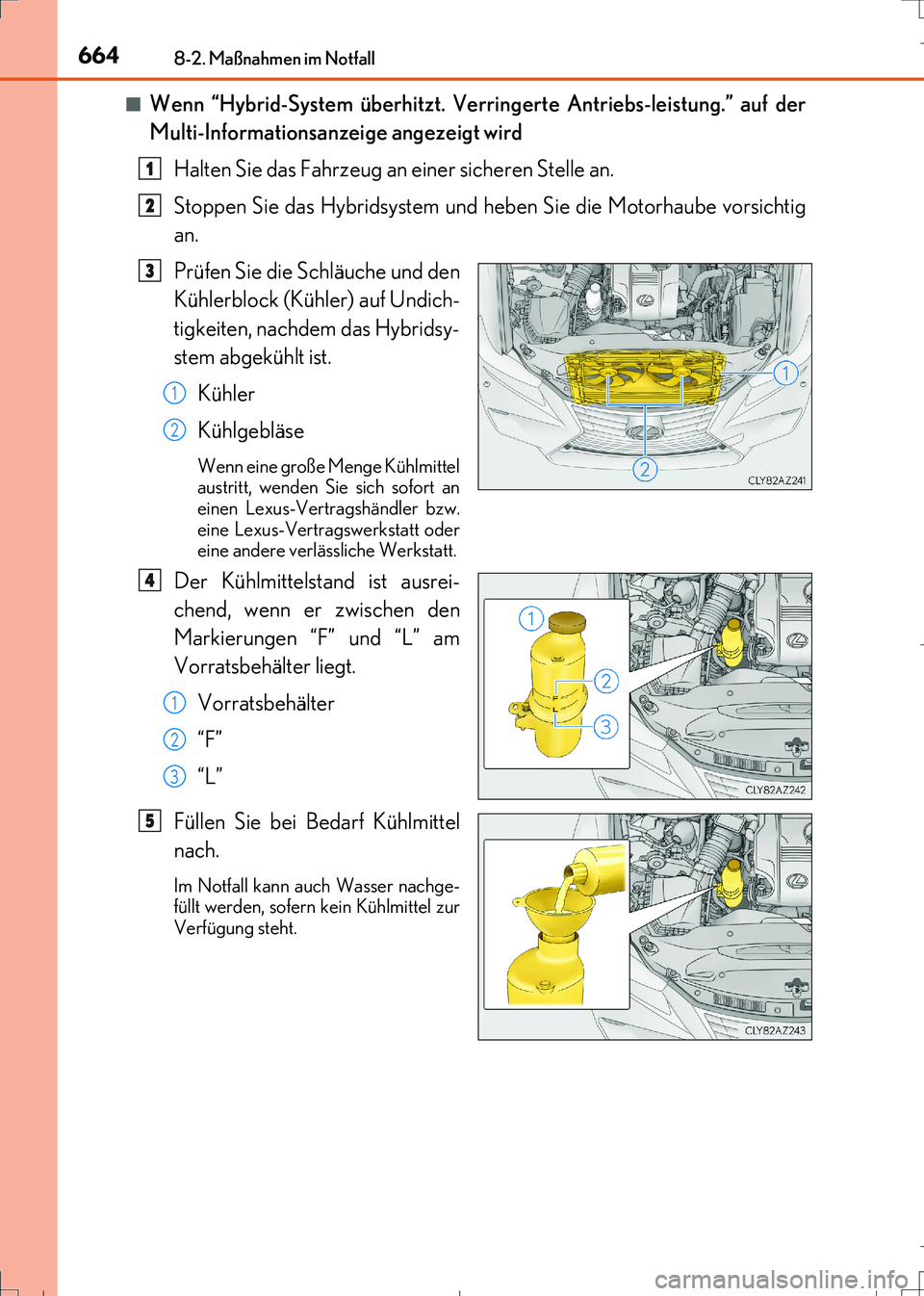

6648-2. Maßnahmen im Notfall
IS300h_EM(OM99K28M)■
Wenn “Hybrid-System überhitzt. Verringerte Antriebs-leistung.” auf der
Multi-Informationsanzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Stoppen Sie das Hybridsystem und heben Sie die Motorhaube vorsichtig
an.
Prüfen Sie die Schläuche und den
Kühlerblock (Kühler) auf Undich-
tigkeiten, nachdem das Hybridsy-
stem abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel
austritt, wenden Sie sich sofort an
einen Lexus-Vertragshändler bzw.
eine Lexus-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “F” und “L” am
Vorratsbehälter liegt.
Vorratsbehälter
“F”
“L”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nachge-
füllt werden, sofern kein Kühlmittel zur
Verfügung steht.
1
2
3
1
2
4
1
2
3
5
IS300h_OM_German_OM99K28M.book 664 ページ ２０１６年８月３０日　火曜日　午後３時１１分

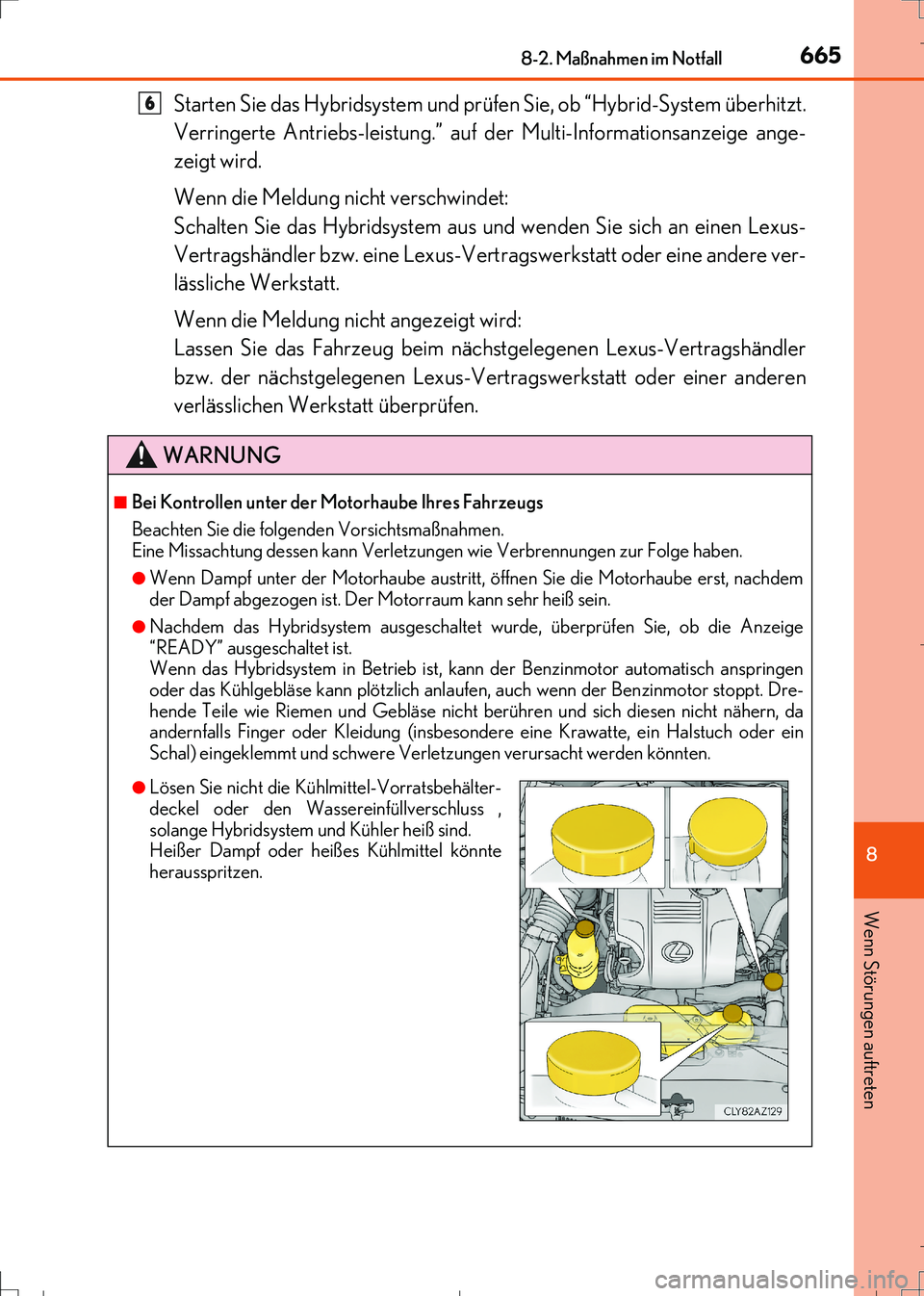

6658-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM99K28M)
Starten Sie das Hybridsystem und prüfen Sie, ob “Hybrid-System überhitzt.
Verringerte Antriebs-leistung.” auf der Multi-Informationsanzeige ange-
zeigt wird.
Wenn die Meldung nicht verschwindet:
Schalten Sie das Hybridsystem aus und wenden Sie sich an einen Lexus-
Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder eine andere ver-
lässliche Werkstatt.
Wenn die Meldung nicht angezeigt wird:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler
bzw. der nächstgelegenen Lexus-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WARNUNG
■Bei Kontrollen unter der Motorhaube Ihres Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann Verletzungen wie Verbrennungen zur Folge haben.
●Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, nachdem
der Dampf abgezogen ist. Der Motorraum kann sehr heiß sein.
●Nachdem das Hybridsystem ausgeschaltet wurde, überprüfen Sie, ob die Anzeige
“READY” ausgeschaltet ist.
Wenn das Hybridsystem in Betrieb ist, kann der Benzinmotor automatisch anspringen
oder das Kühlgebläse kann plötzlich anlaufen, auch wenn der Benzinmotor stoppt. Dre-
hende Teile wie Riemen und Gebläse nicht berühren und sich diesen nicht nähern, da
andernfalls Finger oder Kleidung (insbesondere eine Krawatte, ein Halstuch oder ein
Schal) eingeklemmt und schwere Verletzungen verursacht werden könnten.
6
●Lösen Sie nicht die Kühlmittel-Vorratsbehälter-
deckel oder den Wassereinfüllverschluss ,
solange Hybridsystem und Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel könnte
herausspritzen.
IS300h_OM_German_OM99K28M.book 665 ページ ２０１６年８月３０日　火曜日　午後３時１１分

6668-2. Maßnahmen im Notfall
IS300h_EM(OM99K28M)

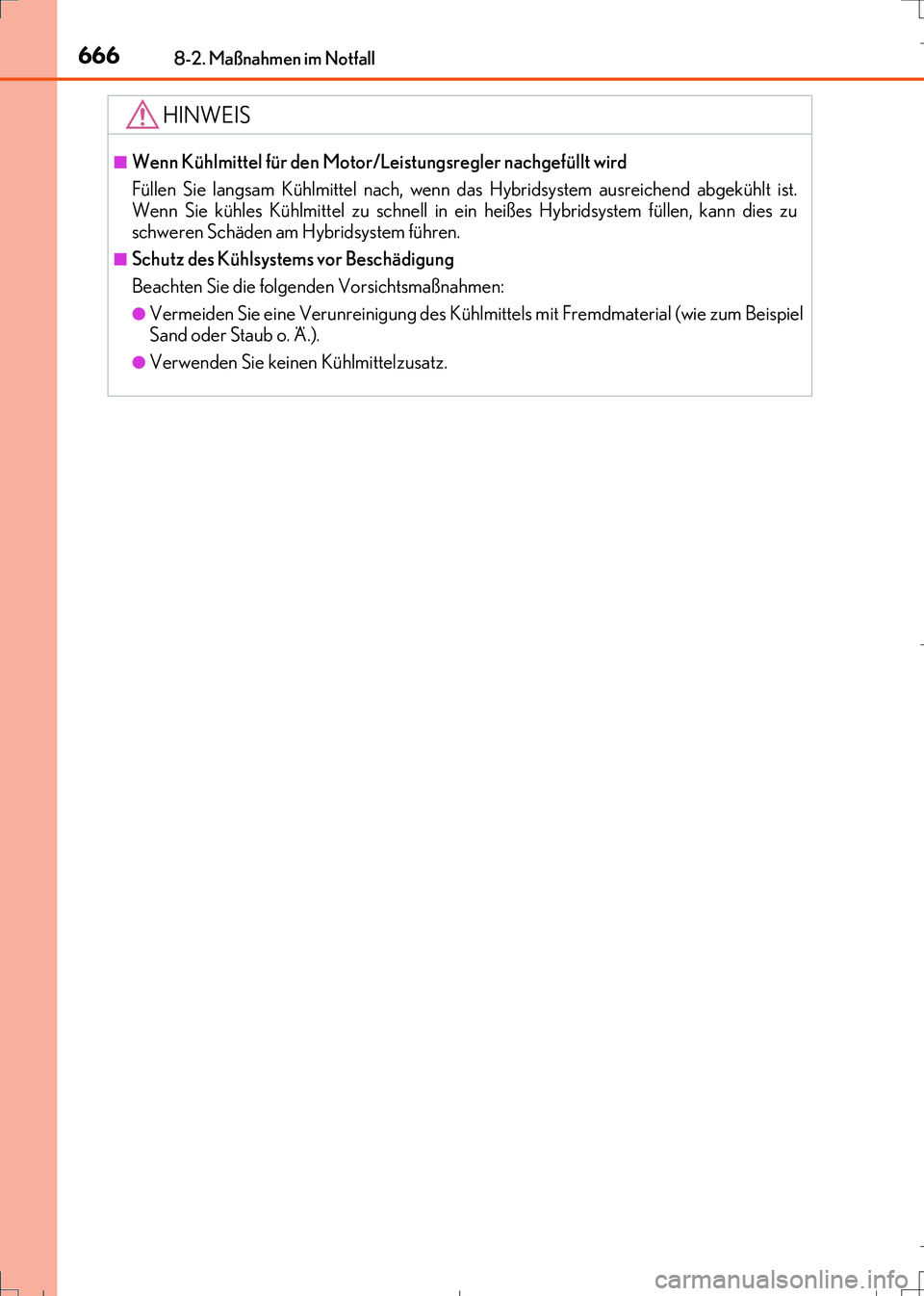

HINWEIS
■Wenn Kühlmittel für den Motor/Leistungsregler nachgefüllt wird
Füllen Sie langsam Kühlmittel nach, wenn das Hybridsystem ausreichend abgekühlt ist.
Wenn Sie kühles Kühlmittel zu schnell in ein heißes Hybridsystem füllen, kann dies zu
schweren Schäden am Hybridsystem führen.
■Schutz des Kühlsystems vor Beschädigung
Beachten Sie die folgenden Vorsichtsmaßnahmen:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdmaterial (wie zum Beispiel
Sand oder Staub o. Ä.).
●Verwenden Sie keinen Kühlmittelzusatz.
IS300h_OM_German_OM99K28M.book 666 ページ ２０１６年８月３０日　火曜日　午後３時１１分

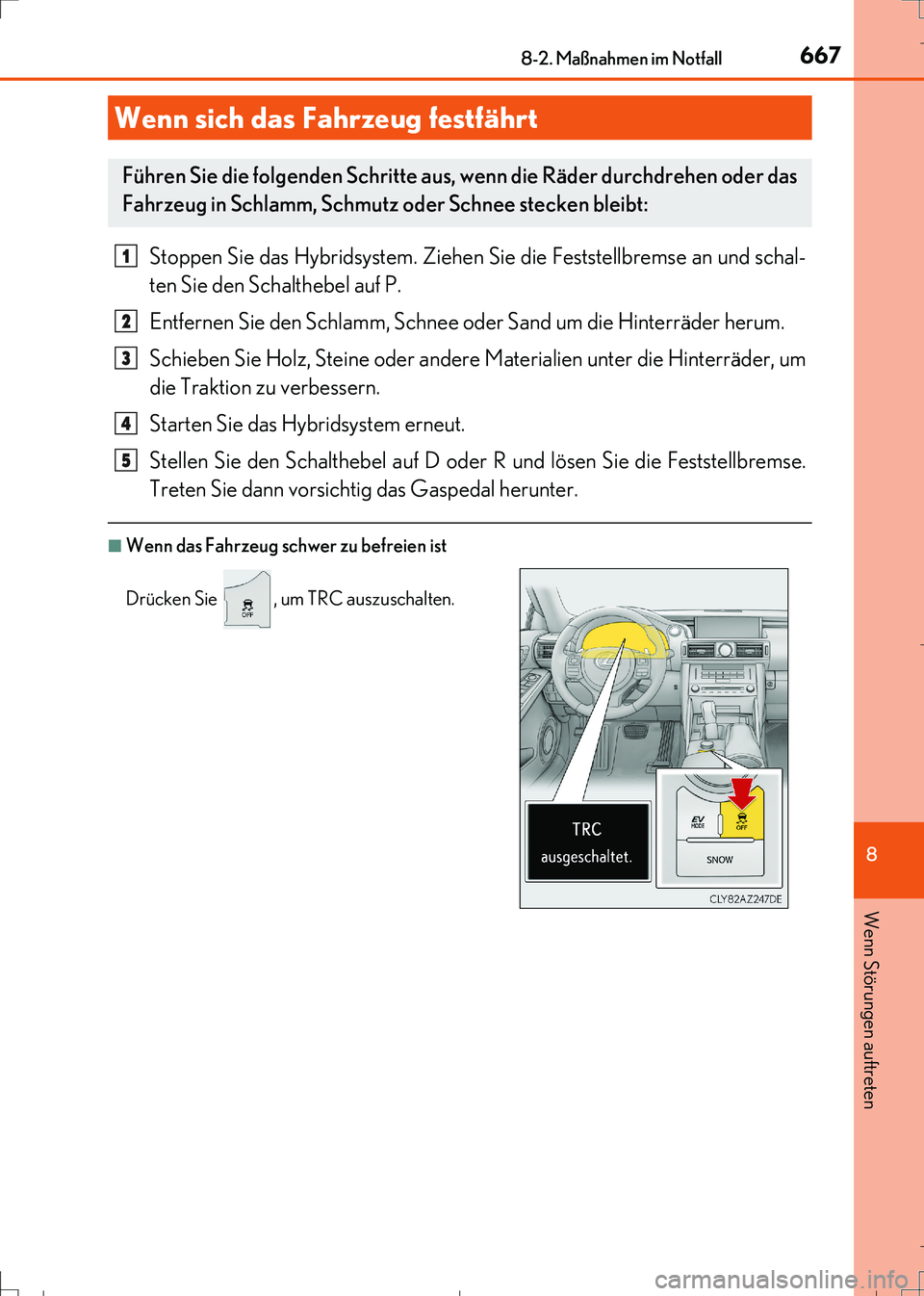

6678-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
IS300h_EM(OM99K28M)
Stoppen Sie das Hybridsystem. Ziehen Sie die Feststellbremse an und schal-
ten Sie den Schalthebel auf P.
Entfernen Sie den Schlamm, Schnee oder Sand um die Hinterräder herum.
Schieben Sie Holz, Steine oder andere Materialien unter die Hinterräder, um
die Traktion zu verbessern.
Starten Sie das Hybridsystem erneut.
Stellen Sie den Schalthebel auf D oder R und lösen Sie die Feststellbremse.
Treten Sie dann vorsichtig das Gaspedal herunter.
■Wenn das Fahrzeug schwer zu befreien ist
Wenn sich das Fahrzeug festfährt
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen oder das
Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um TRC auszuschalten.
1
2
3
4
5
IS300h_OM_German_OM99K28M.book 667 ページ ２０１６年８月３０日　火曜日　午後３時１１分

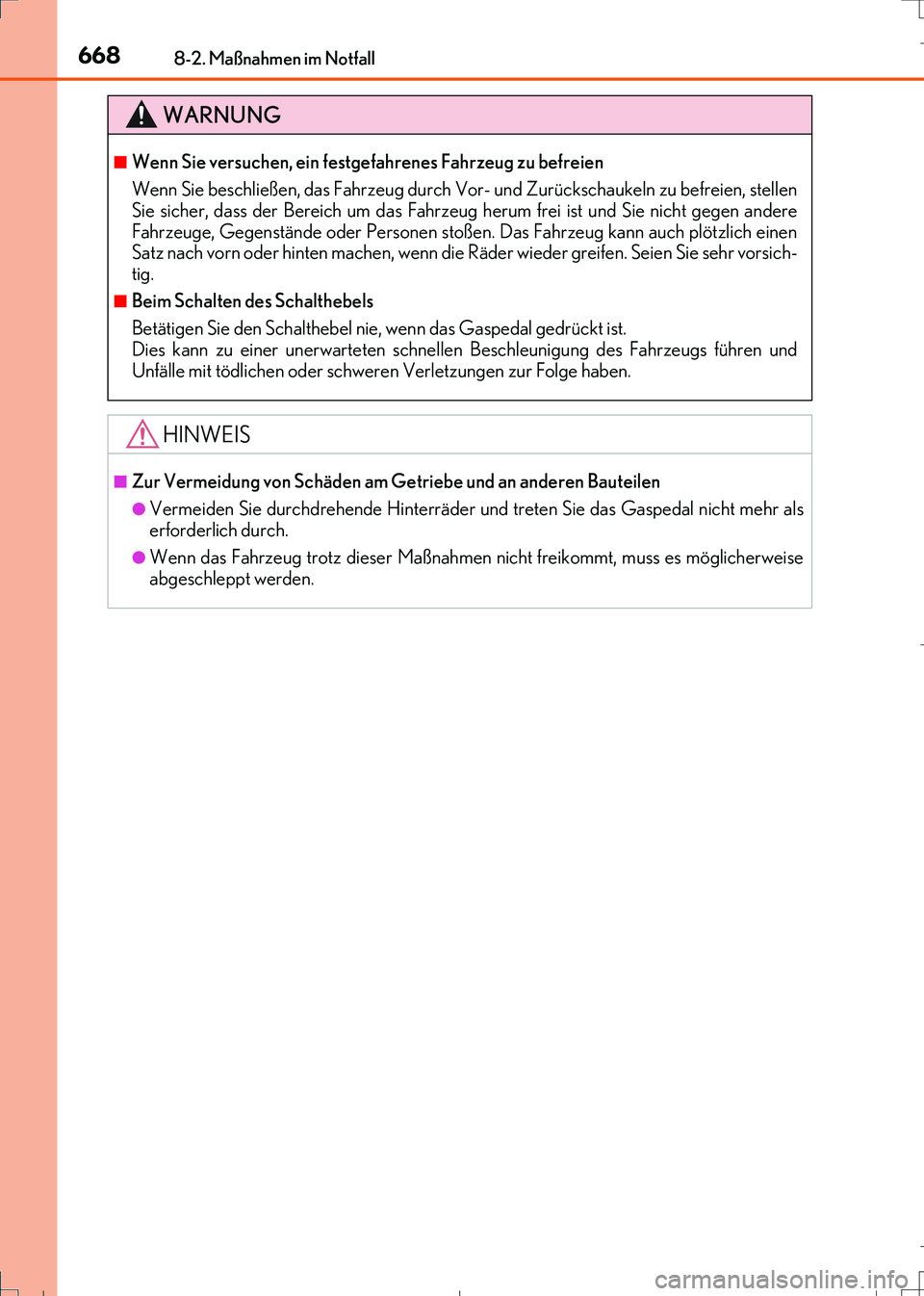

6688-2. Maßnahmen im Notfall
IS300h_EM(OM99K28M)
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien, stellen
Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie nicht gegen andere
Fahrzeuge, Gegenstände oder Personen stoßen. Das Fahrzeug kann auch plötzlich einen
Satz nach vorn oder hinten machen, wenn die Räder wieder greifen. Seien Sie sehr vorsich-
tig.
■Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen und
Unfälle mit tödlichen oder schweren Verletzungen zur Folge haben.
HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
●Vermeiden Sie durchdrehende Hinterräder und treten Sie das Gaspedal nicht mehr als
erforderlich durch.
●Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicherweise
abgeschleppt werden.
IS300h_OM_German_OM99K28M.book 668 ページ ２０１６年８月３０日　火曜日　午後３時１１分

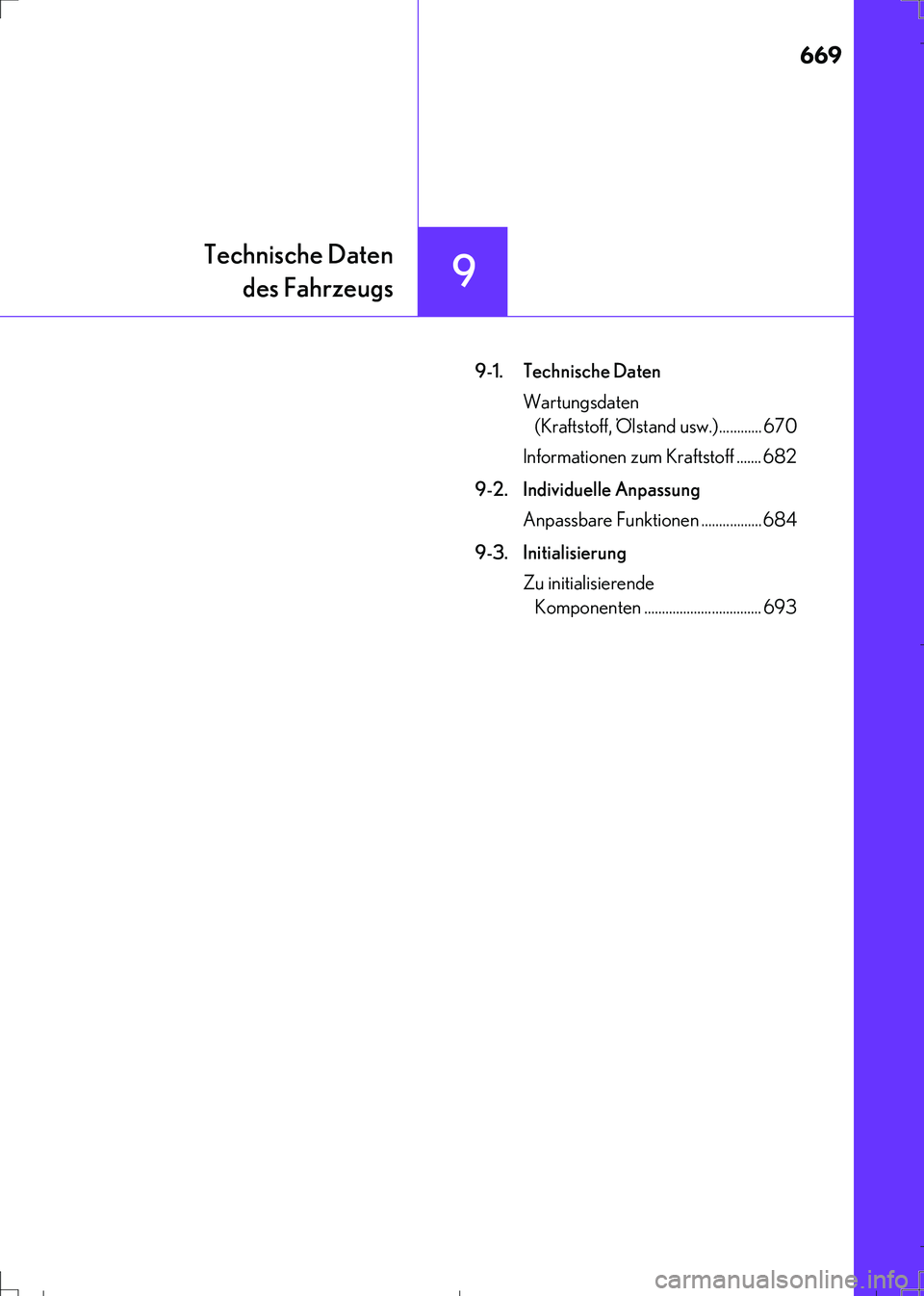

669
9
IS300h_EM(OM99K28M)
Technische Daten
des Fahrzeugs
9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.)............ 670
Informationen zum Kraftstoff ....... 682
9-2. Individuelle Anpassung
Anpassbare Funktionen ................. 684
9-3. Initialisierung
Zu initialisierende
Komponenten ................................. 693
IS300h_OM_German_OM99K28M.book 669 ページ ２０１６年８月３０日　火曜日　午後３時１１分

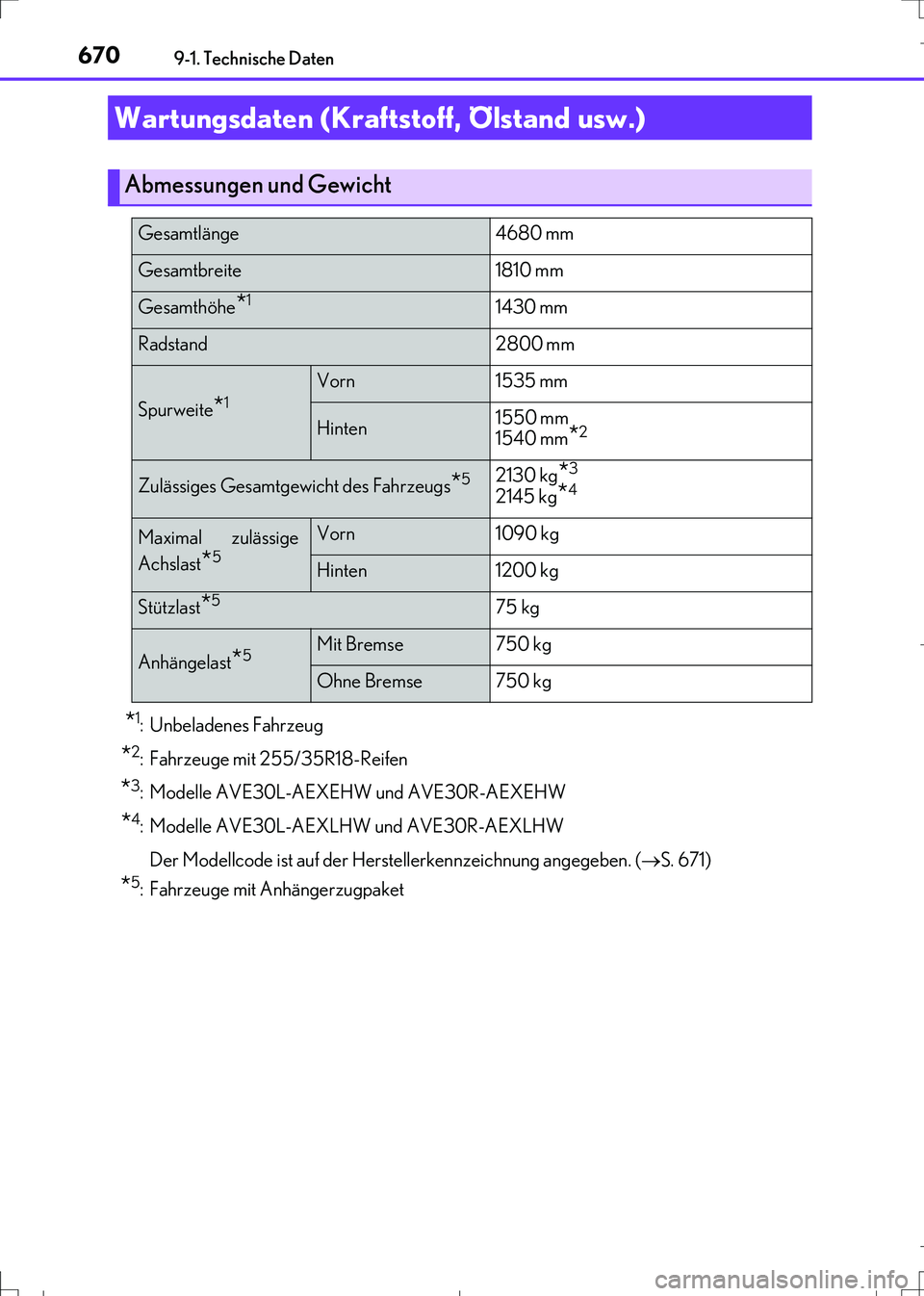

670
IS300h_EM(OM99K28M)
9-1. Technische Daten
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit 255/35R18-Reifen
*3: Modelle AVE30L-AEXEHW und AVE30R-AEXEHW
*4: Modelle AVE30L-AEXLHW und AVE30R-AEXLHW
Der Modellcode ist auf der Herstellerkennzeichnung angegeben. (S. 671)
*5: Fahrzeuge mit Anhängerzugpaket
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 4680 mm
Gesamtbreite 1810 mm
Gesamthöhe*11430 mm
Radstand 2800 mm
Spurweite*1Vorn 1535 mm
Hinten1550 mm
1540 mm*2
Zulässiges Gesamtgewicht des Fahrzeugs*52130 kg*3
2145 kg*4
Maximal zulässige
Achslast
*5
Vorn 1090 kg
Hinten 1200 kg
Stützlast*575 kg
Anhängelast*5Mit Bremse 750 kg
Ohne Bremse 750 kg
