Lexus IS300h 2017 Betriebsanleitung (in German)

671

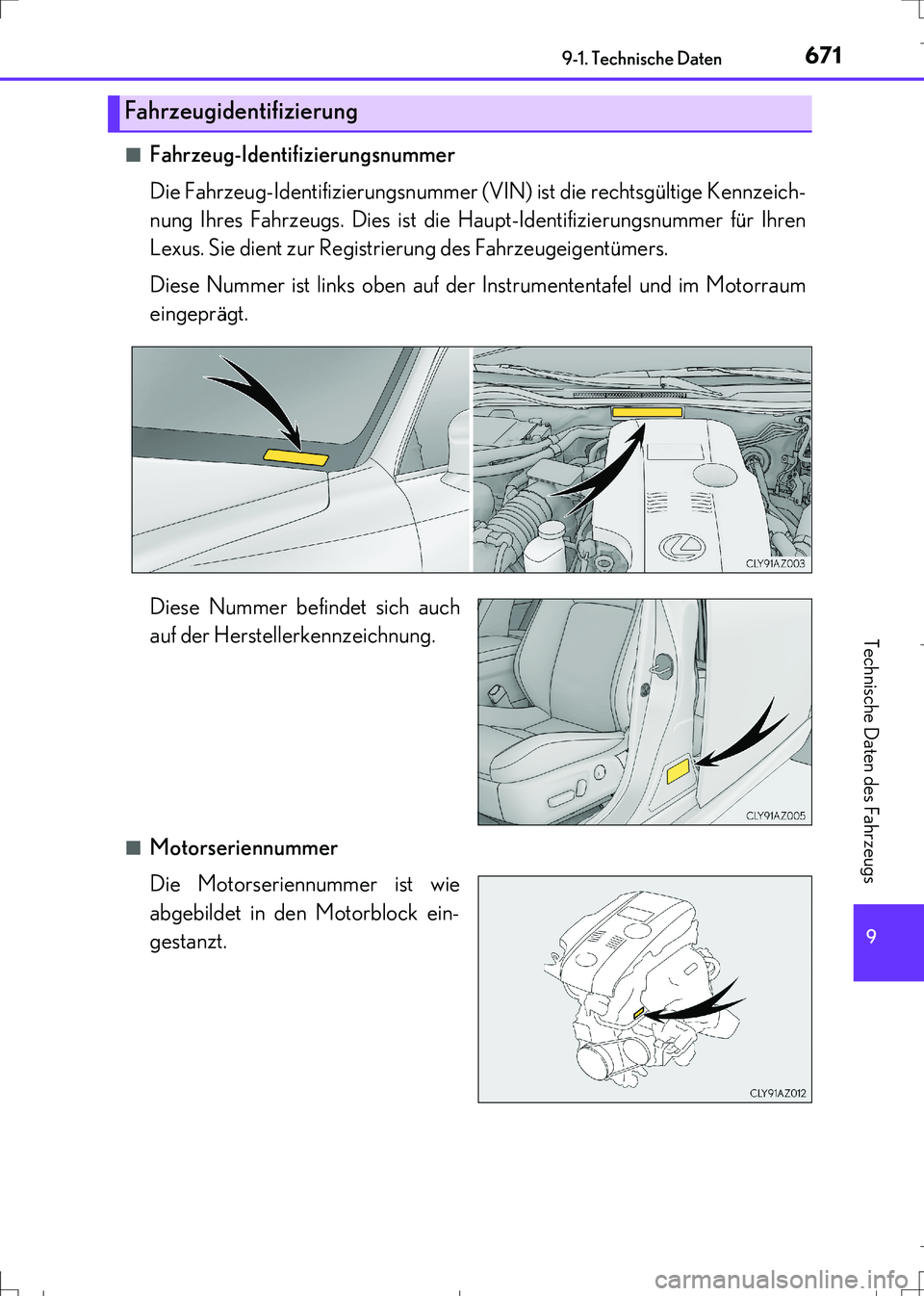

9 9-1. Technische Daten
Technische Daten des Fahrzeugs
IS300h_EM(OM99K28M)■
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für Ihren
Lexus. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer ist links oben auf der Instrumententafel und im Motorraum
eingeprägt.
Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
■Motorseriennummer
Die Motorseriennummer ist wie
abgebildet in den Motorblock ein-
gestanzt.
Fahrzeugidentifizierung
IS300h_OM_German_OM99K28M.book 671 ページ ２０１６年８月３０日　火曜日　午後３時１１分

6729-1. Technische Daten
IS300h_EM(OM99K28M)

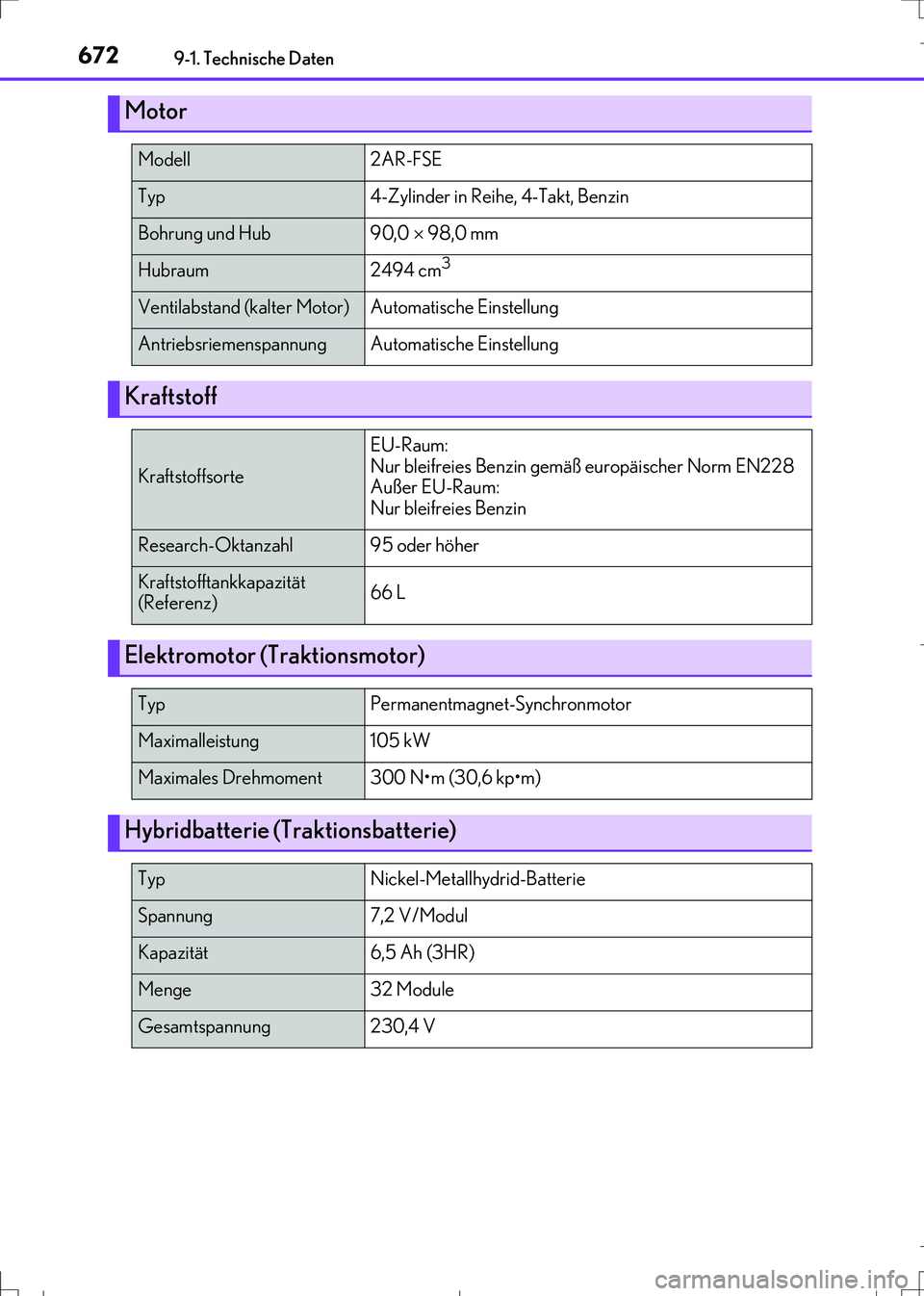

Motor
Modell2AR-FSE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub90,0  98,0 mm
Hubraum2494 cm3
Ventilabstand (kalter Motor)Automatische Einstellung
AntriebsriemenspannungAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)66 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Maximalleistung105 kW
Maximales Drehmoment300 N•m (30,6 kp•m)
Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Kapazität6,5 Ah (3HR)
Menge32 Module
Gesamtspannung230,4 V
IS300h_OM_German_OM99K28M.book 672 ページ ２０１６年８月３０日　火曜日　午後３時１１分

673
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
IS300h_EM(OM99K28M)■

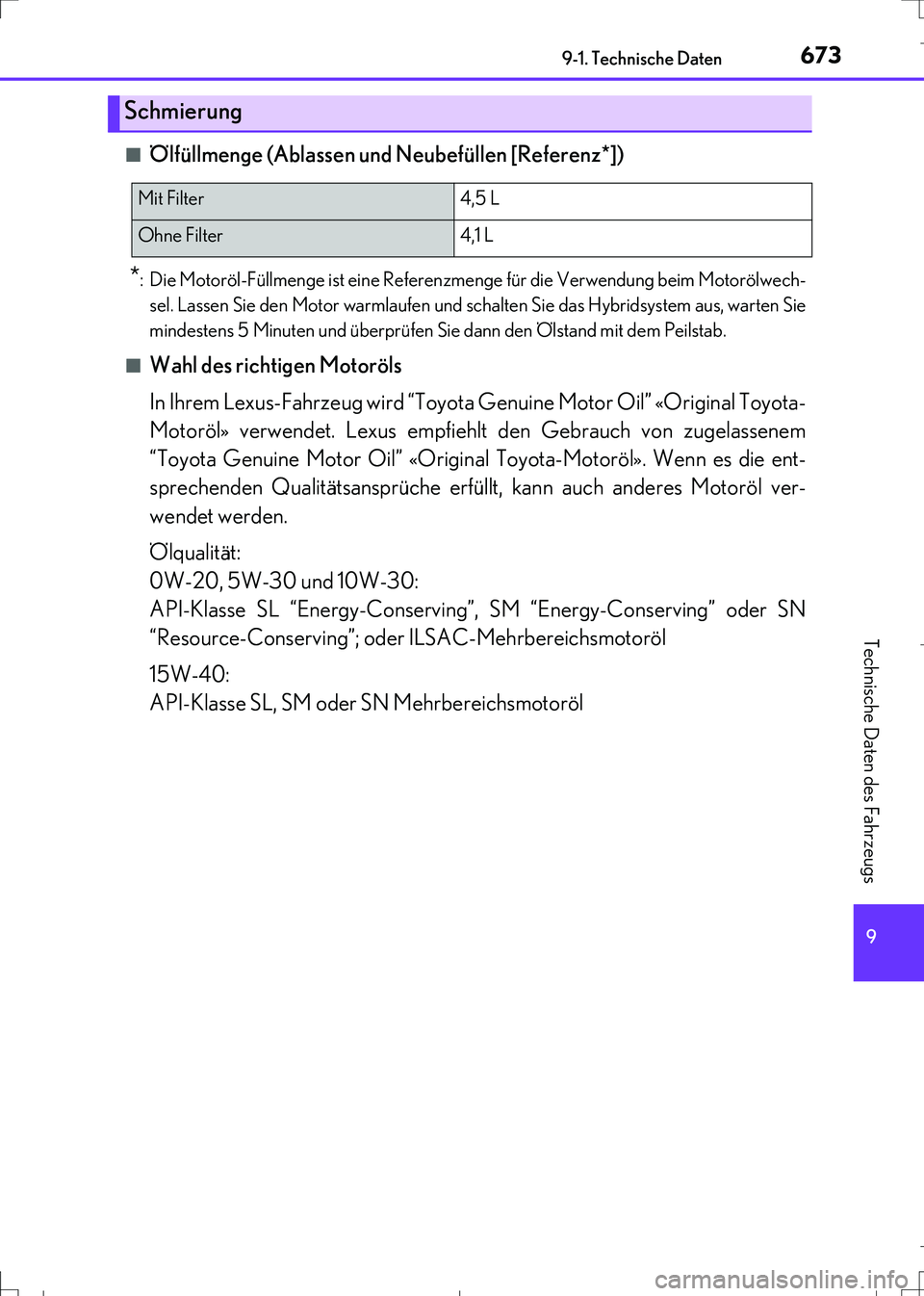

Ölfüllmenge (Ablassen und Neubefüllen [Referenz*])
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motorölwech-
sel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem aus, warten Sie
mindestens 5 Minuten und überprüfen Sie dann den Ölstand mit dem Peilstab.
■
Wahl des richtigen Motoröls
In Ihrem Lexus-Fahrzeug wird “Toyota Genuine Motor Oil” «Original Toyota-
Motoröl» verwendet. Lexus empfiehlt den Gebrauch von zugelassenem
“Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die ent-
sprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl ver-
wendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
API-Klasse SL “Energy-Conserving”, SM “Energy-Conserving” oder SN
“Resource-Conserving”; oder ILSAC-Mehrbereichsmotoröl
15W-40:
API-Klasse SL, SM oder SN Mehrbereichsmotoröl
Schmierung
Mit Filter4,5 L
Ohne Filter4,1 L
IS300h_OM_German_OM99K28M.book 673 ページ ２０１６年８月３０日　火曜日　午後３時１１分

6749-1. Technische Daten
IS300h_EM(OM99K28M)

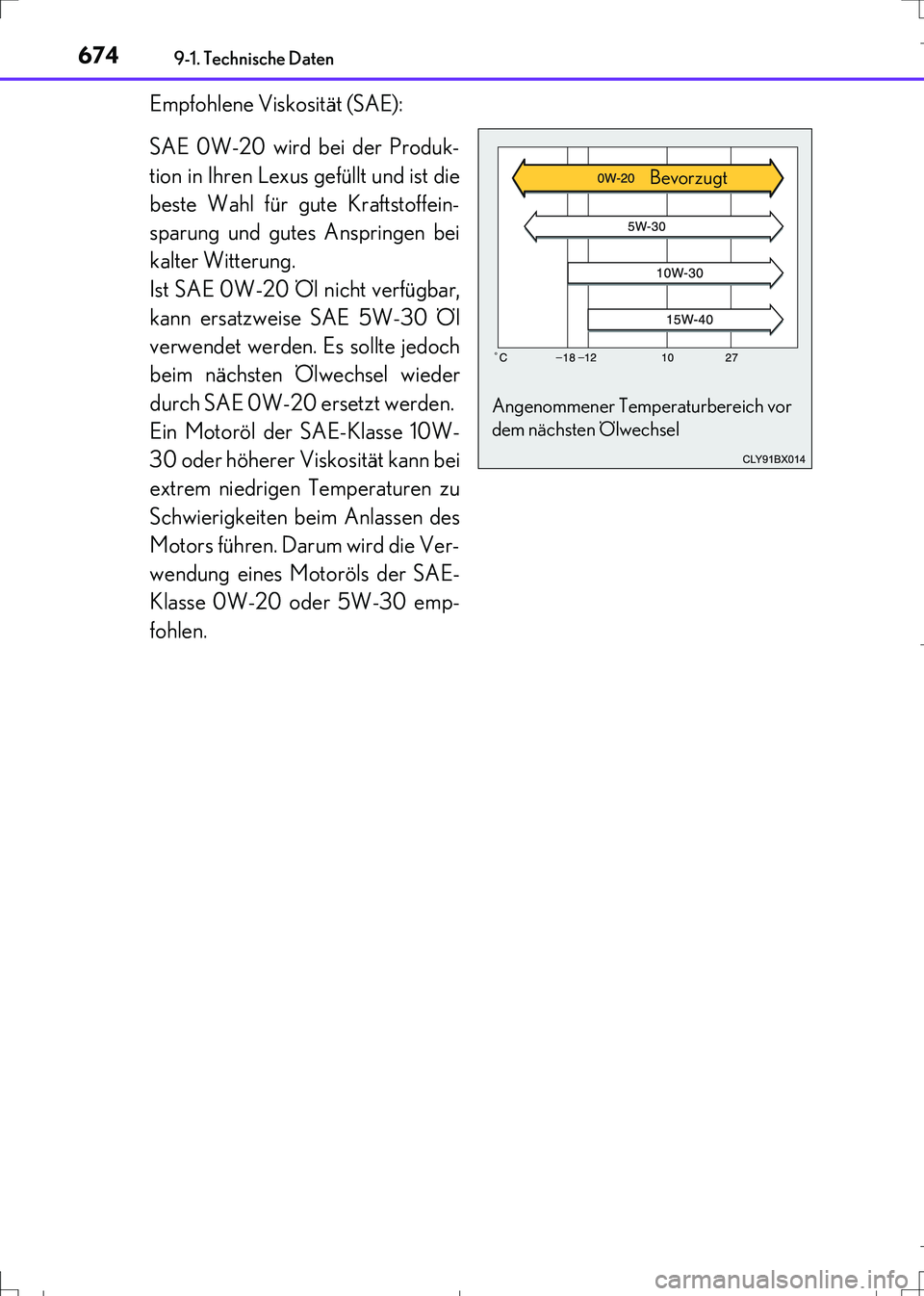

Empfohlene Viskosität (SAE):
SAE 0W-20 wird bei der Produk-
tion in Ihren Lexus gefüllt und ist die
beste Wahl für gute Kraftstoffein-
sparung und gutes Anspringen bei
kalter Witterung.
Ist SAE 0W-20 Öl nicht verfügbar,
kann ersatzweise SAE 5W-30 Öl
verwendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann bei
extrem niedrigen Temperaturen zu
Schwierigkeiten beim Anlassen des
Motors führen. Darum wird die Ver-
wendung eines Motoröls der SAE-
Klasse 0W-20 oder 5W-30 emp-
fohlen.
Angenommener Temperaturbereich vor
dem nächsten ÖlwechselBevorzugt
IS300h_OM_German_OM99K28M.book 674 ページ ２０１６年８月３０日　火曜日　午後３時１１分

675
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
IS300h_EM(OM99K28M)

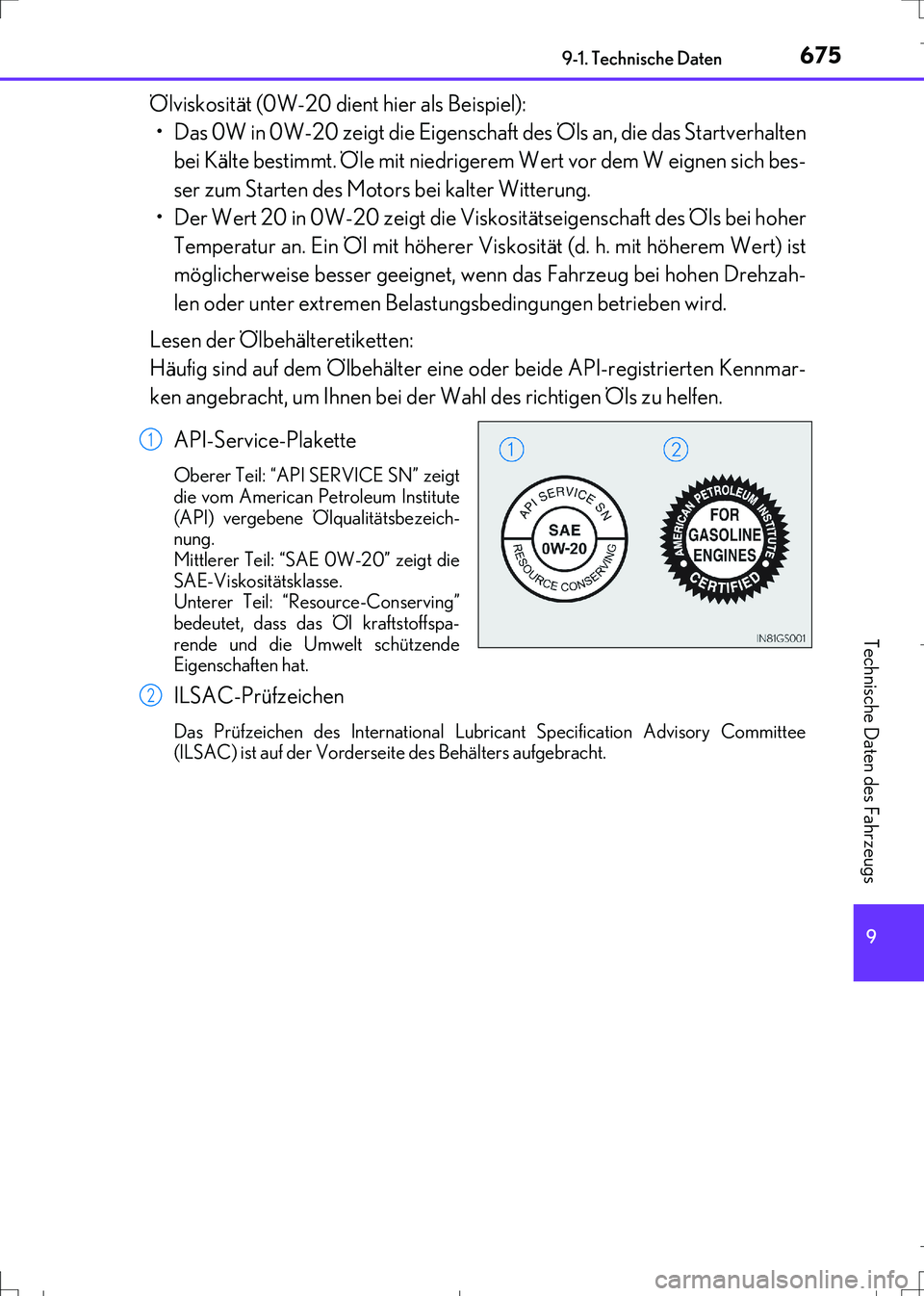

Ölviskosität (0W-20 dient hier als Beispiel):
• Das 0W in 0W-20 zeigt die Eigenschaft des Öls an, die das Startverhalten
bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich bes-
ser zum Starten des Motors bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Drehzah-
len oder unter extremen Belastungsbedingungen betrieben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN” zeigt
die vom American Petroleum Institute
(API) vergebene Ölqualitätsbezeich-
nung.
Mittlerer Teil: “SAE 0W-20” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving”
bedeutet, dass das Öl kraftstoffspa-
rende und die Umwelt schützende
Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behälters aufgebracht.
1
2
IS300h_OM_German_OM99K28M.book 675 ページ ２０１６年８月３０日　火曜日　午後３時１１分

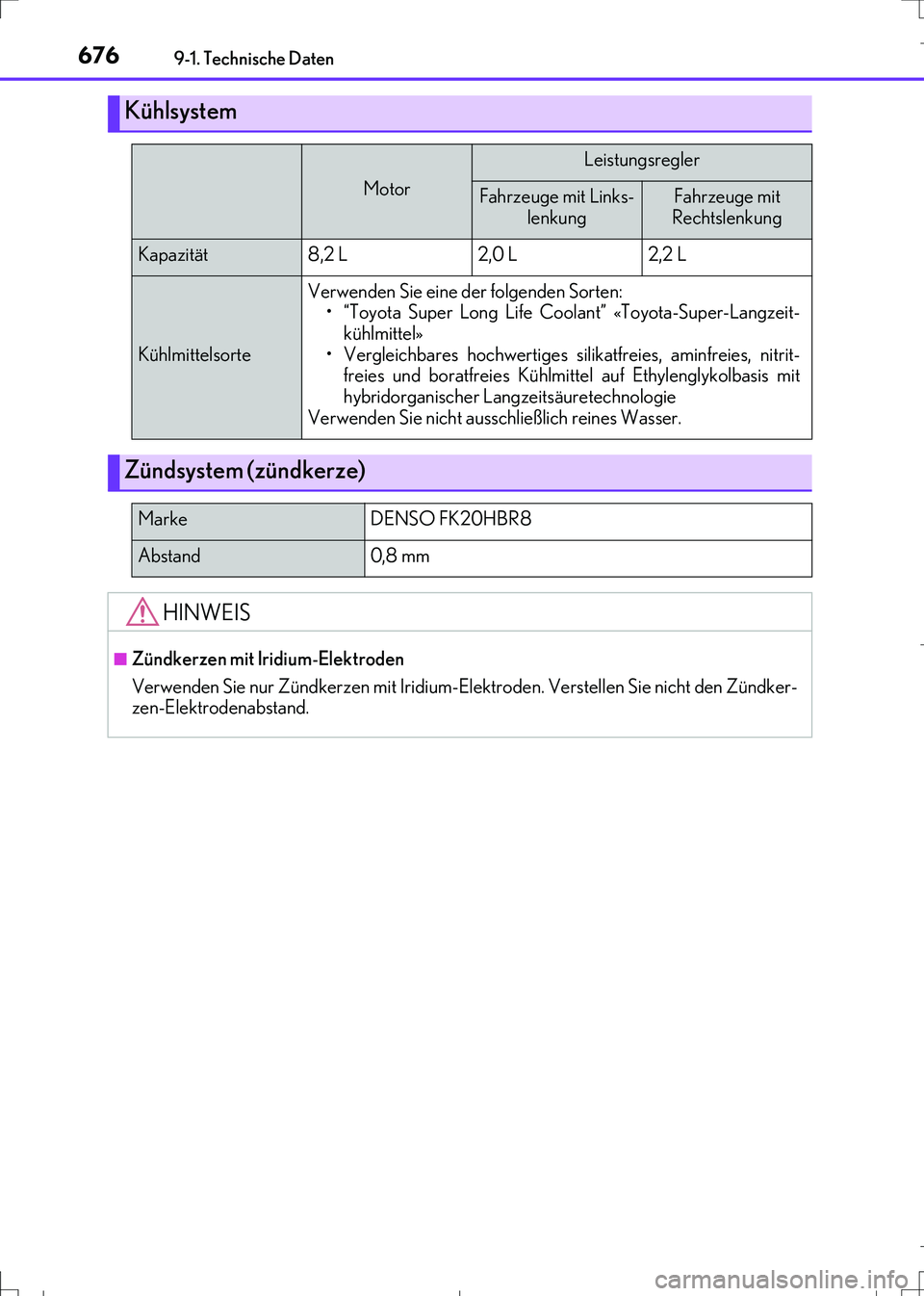

6769-1. Technische Daten
IS300h_EM(OM99K28M)
Kühlsystem
Motor
Leistungsregler
Fahrzeuge mit Links-
lenkungFahrzeuge mit
Rechtslenkung
Kapazität8,2 L2,0 L2,2 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel»
• Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmittel auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (zündkerze)
Marke DENSO FK20HBR8
Abstand 0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den Zündker-
zen-Elektrodenabstand.
IS300h_OM_German_OM99K28M.book 676 ページ ２０１６年８月３０日　火曜日　午後３時１１分

677
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
IS300h_EM(OM99K28M)
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Lexus-Vertragshändler
bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

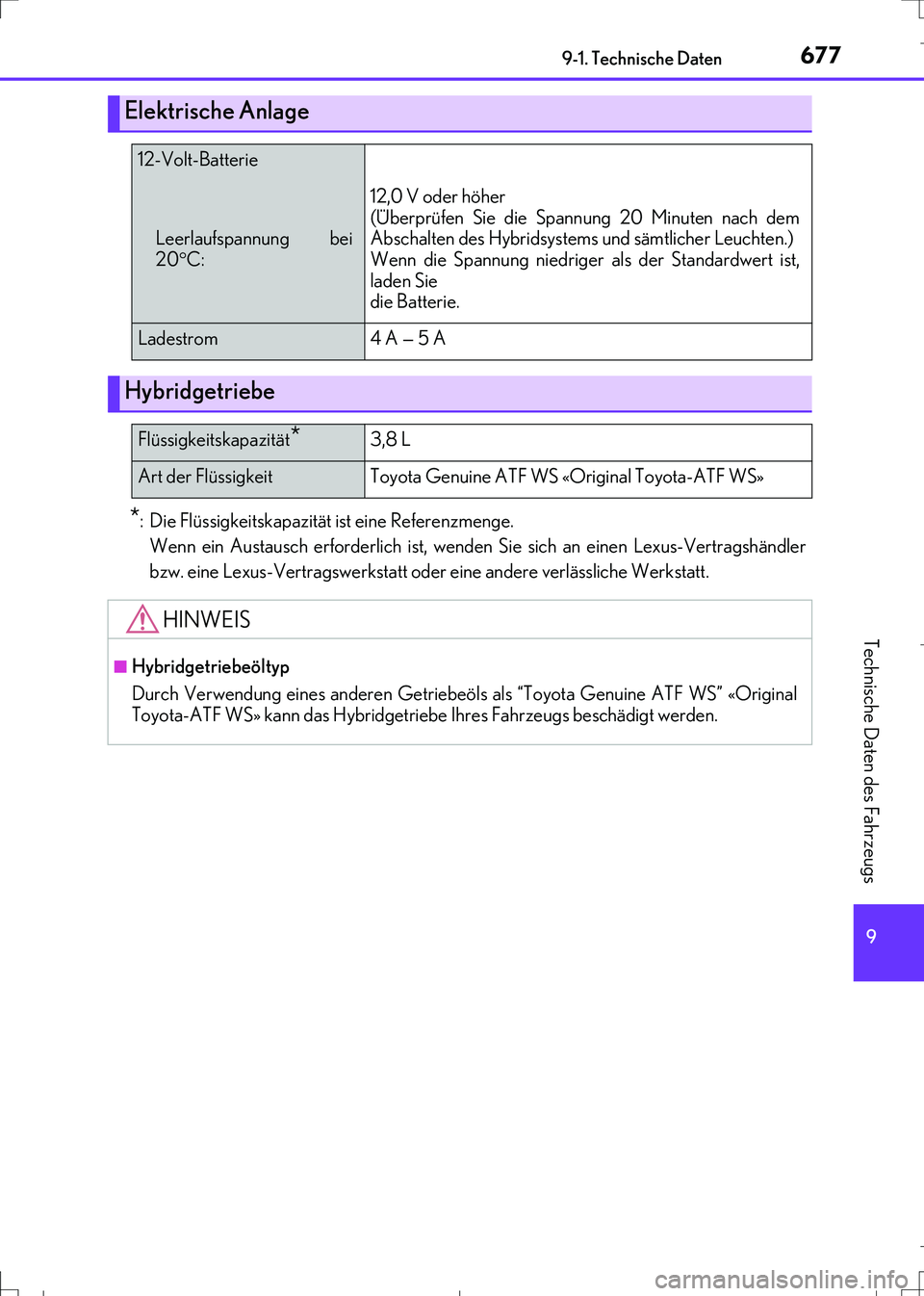

Elektrische Anlage
12-Volt-Batterie
Leerlaufspannung bei
20C:
12,0 V oder höher
(Überprüfen Sie die Spannung 20 Minuten nach dem
Abschalten des Hybridsystems und sämtlicher Leuchten.)
Wenn die Spannung niedriger als der Standardwert ist,
laden Sie
die Batterie.
Ladestrom4 A — 5 A
Hybridgetriebe
Flüssigkeitskapazität*3,8 L
Art der FlüssigkeitToyota Genuine ATF WS «Original Toyota-ATF WS»
HINWEIS
■Hybridgetriebeöltyp
Durch Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” «Original
Toyota-ATF WS» kann das Hybridgetriebe Ihres Fahrzeugs beschädigt werden.
IS300h_OM_German_OM99K28M.book 677 ページ ２０１６年８月３０日　火曜日　午後３時１１分

6789-1. Technische Daten
IS300h_EM(OM99K28M)Ihr Lexus wurde im Werk mit “Toyota Genuine Differential Gear Oil” «Original Toyota-Diffe-
rentialgetriebeöl» befüllt.
Verwenden Sie das von Lexus zugelassene “Toyota Genuine Differential Gear Oil” «Original
Toyota-Differentialgetriebeöl» oder ein gleichwertiges Öl der selben Qualität, das die oben
genannten Spezifikationen erfüllt. Wenden Sie sich für Einzelheiten an einen Lexus-Vertrags-
händler bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
*1: Mindestpedalabstand bei einer Betätigungskraft von 500 N (51,0 kp), während das
Hybridsystem in Betrieb ist.
*2: Weg des Feststellbremspedals bei einer Betätigungskraft von 300 N (30,6 kp)

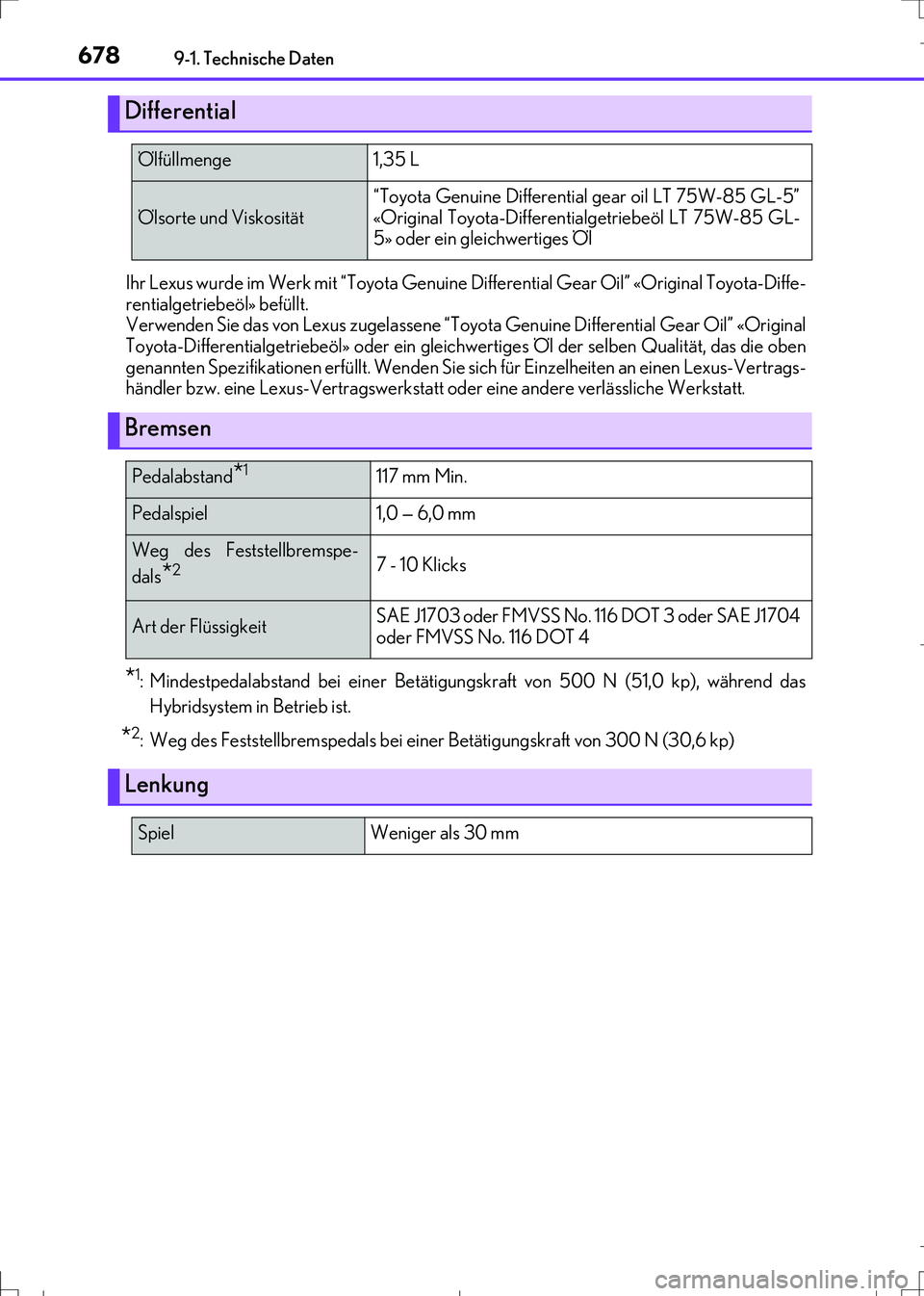

Differential
Ölfüllmenge1,35 L
Ölsorte und Viskosität“Toyota Genuine Differential gear oil LT 75W-85 GL-5”
«Original Toyota-Differentialgetriebeöl LT 75W-85 GL-
5» oder ein gleichwertiges Öl
Bremsen
Pedalabstand*1117 mm Min.
Pedalspiel1,0 — 6,0 mm
Weg des Feststellbremspe-
dals
*27 - 10 Klicks
Art der FlüssigkeitSAE J1703 oder FMVSS No. 116 DOT 3 oder SAE J1704
oder FMVSS No. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
IS300h_OM_German_OM99K28M.book 678 ページ ２０１６年８月３０日　火曜日　午後３時１１分

679
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
IS300h_EM(OM99K28M)

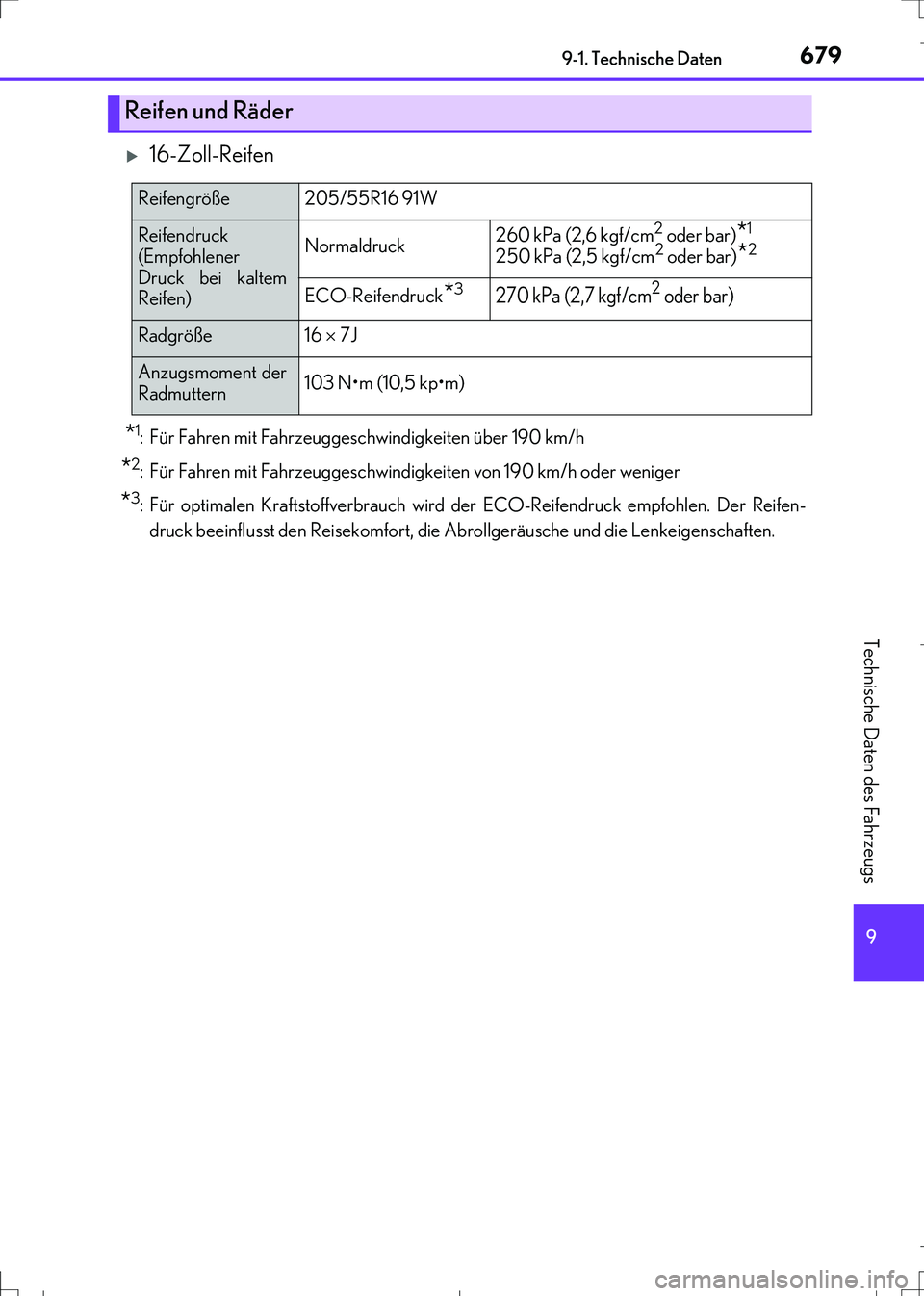

16-Zoll-Reifen
*1: Für Fahren mit Fahrzeuggeschwindigkeiten über 190 km/h
*2: Für Fahren mit Fahrzeuggeschwindigkeiten von 190 km/h oder weniger
*3: Für optimalen Kraftstoffverbrauch wird der ECO-Reifendruck empfohlen. Der Reifen-
druck beeinflusst den Reisekomfort, die Abrollgeräusche und die Lenkeigenschaften.
Reifen und Räder
Reifengröße205/55R16 91W
Reifendruck
(Empfohlener
Druck bei kaltem
Reifen)Normaldruck260 kPa (2,6 kgf/cm2 oder bar)*1
250 kPa (2,5 kgf/cm2 oder bar)*2
ECO-Reifendruck*3270 kPa (2,7 kgf/cm2 oder bar)
Radgröße16  7J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
IS300h_OM_German_OM99K28M.book 679 ページ ２０１６年８月３０日　火曜日　午後３時１１分

6809-1. Technische Daten
IS300h_EM(OM99K28M)

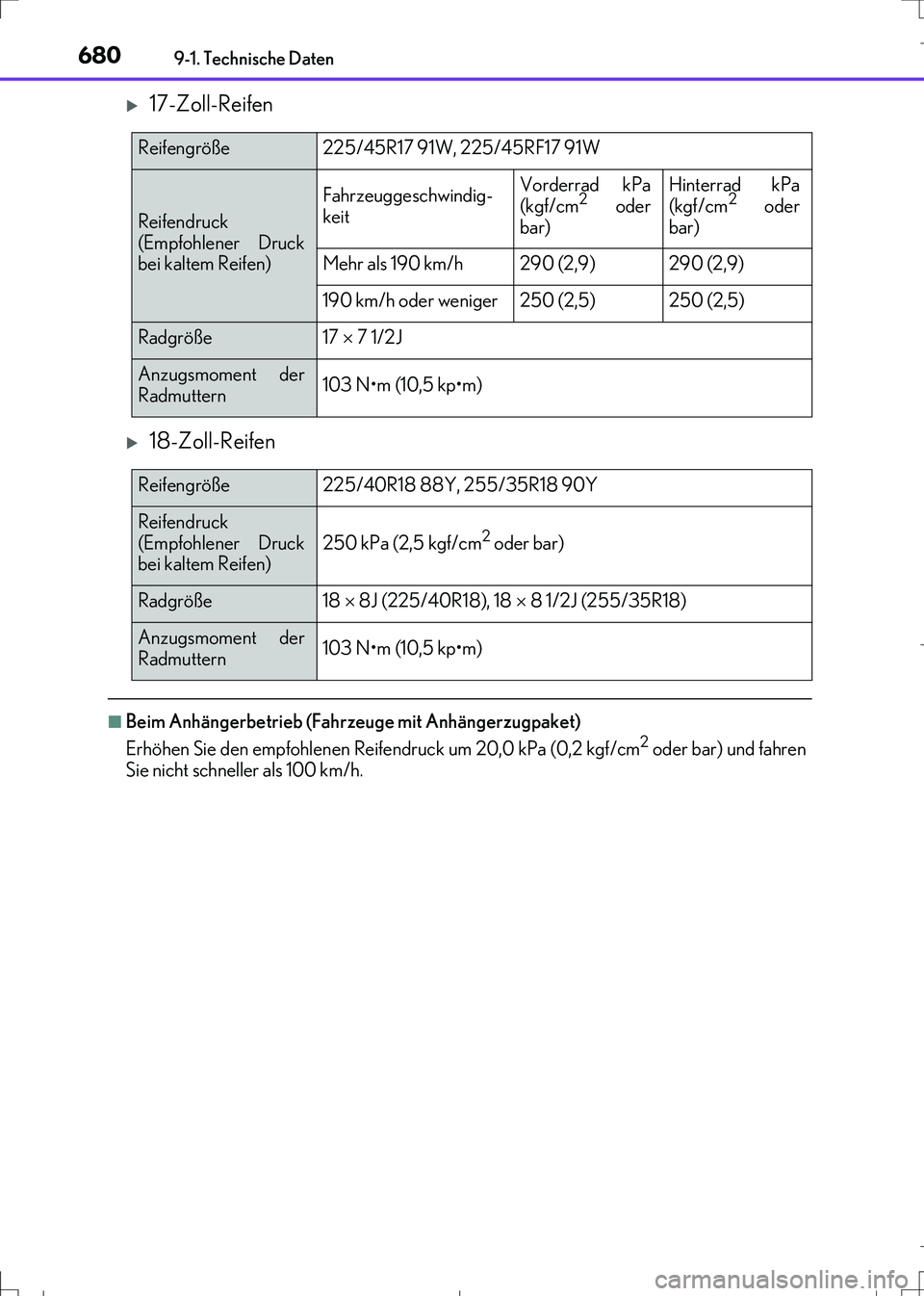

17-Zoll-Reifen
18-Zoll-Reifen
■Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und fahren
Sie nicht schneller als 100 km/h.
Reifengröße225/45R17 91W, 225/45RF17 91W
Reifendruck
(Empfohlener Druck
bei kaltem Reifen)
Fahrzeuggeschwindig-
keitVorderrad kPa
(kgf/cm2 oder
bar)Hinterrad kPa
(kgf/cm2 oder
bar)
Mehr als 190 km/h290 (2,9)290 (2,9)
190 km/h oder weniger250 (2,5)250 (2,5)
Radgröße17  7 1/2J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
Reifengröße225/40R18 88Y, 255/35R18 90Y
Reifendruck
(Empfohlener Druck
bei kaltem Reifen)
250 kPa (2,5 kgf/cm2 oder bar)
Radgröße18  8J (225/40R18), 18  8 1/2J (255/35R18)
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
IS300h_OM_German_OM99K28M.book 680 ページ ２０１６年８月３０日　火曜日　午後３時１１分
