lexus LC500 2018 Инструкция по эксплуатации (in Russian)

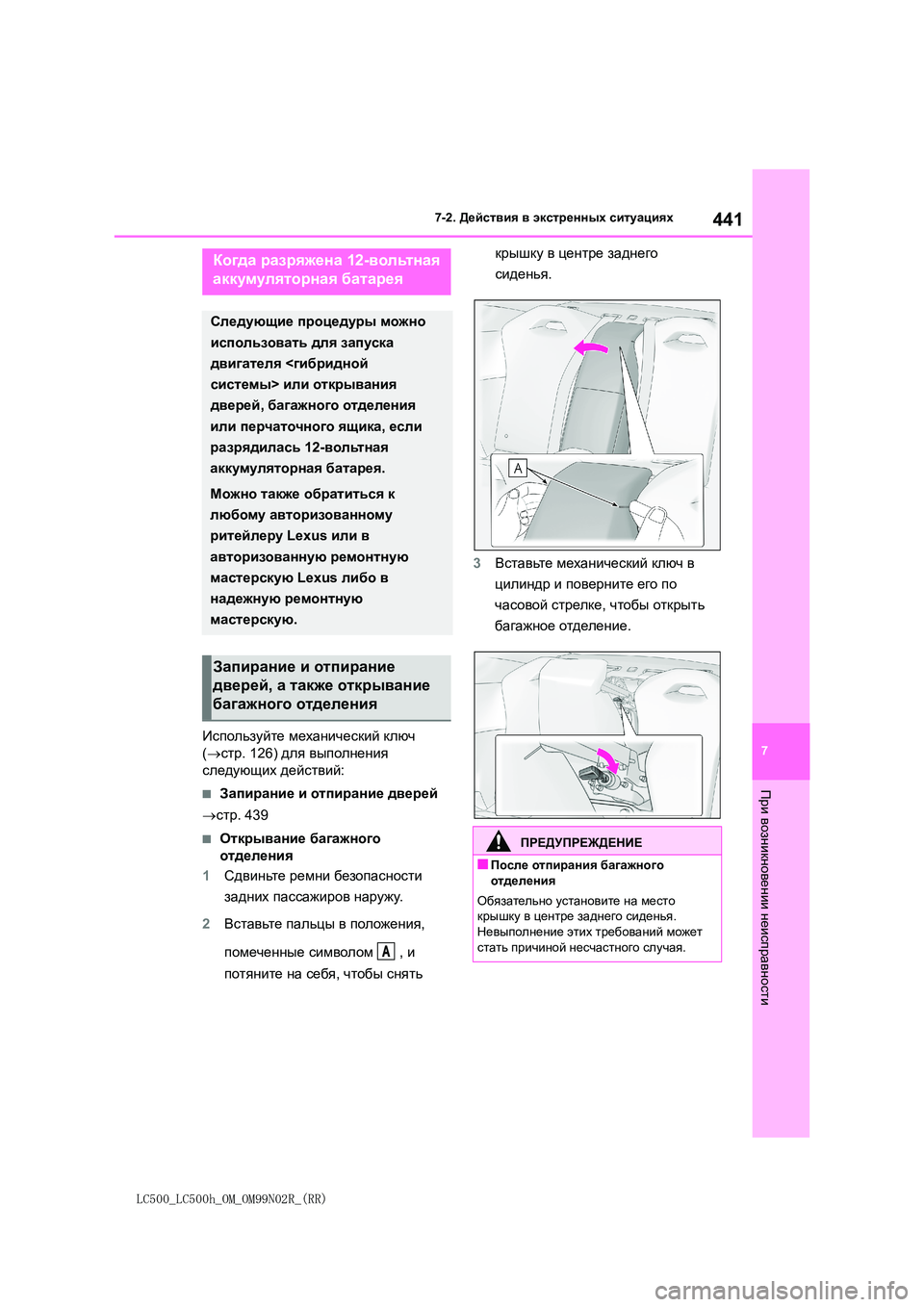

441
7
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
При
возникновении
неисправности
Используйте механический ключ
( стр. 126) для выполнения
следующих действий:
■Запирание и отпирание дверей
 стр. 439
■Открывание багажного
отделения
1 Сдвиньте ремни безопасности
задних пассажиров наружу.
2 Вставьте пальцы в положения,
помеченные символом , и
потяните на себя, чтобы снять
крышку в центре заднего
сиденья .
3 Вставьте механический ключ в
цилиндр и поверните его по
часовой стрелке, чтобы открыть
багажное отделение.
Когда разряжена 12-вольтная
аккумуляторная батарея
Следующие процедуры можно
использовать для запуска
двигателя <гибридной
системы > или открывания
дверей , багажного отделения
или перчаточного ящика, если
разрядилась 12-вольтная
аккумуляторная батарея.
Можно также обратиться к
любому авторизованному
ритейлеру Lexus или в
авторизованную ремонтную
мастерскую Lexus либо в
надежную ремонтную
мастерскую .
Запирание и отпирание
дверей , а также открывание
багажного отделения
A
IJ?>MIJ?@>?GB?
■После отпирания багажного
отделения
Обязательно установите на место крышку в центре заднего сиденья.
Невыполнение этих требований может
стать причиной несчастного случая.

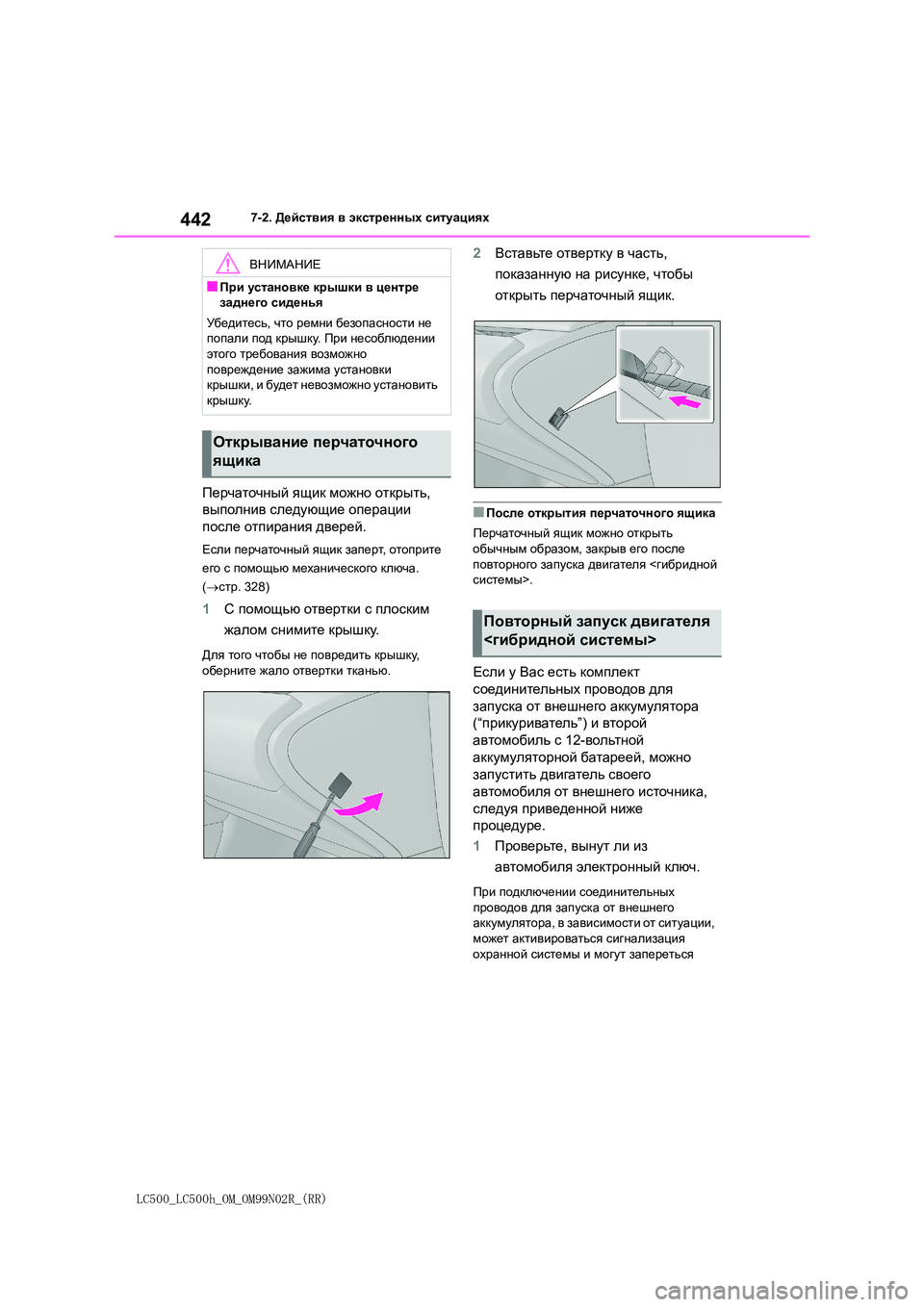

442
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
Перчаточный ящик можно открыть,
выполнив следующие операции
после отпирания дверей.
Если перчаточный ящик заперт, отоприте
его с помощью механического ключа.
( стр. 328)
1С помощью отвертки с плоским
жалом снимите крышку.
Для того чтобы не повредить крышку,
оберните жало отвертки тканью.
2Вставьте отвертку в часть,
показанную на рисунке, чтобы
открыть перчаточный ящик.
■После открытия перчаточного ящика
Перчаточный ящик можно открыть
обычным образом, закрыв его после повторного запуска двигателя <гибридной
системы >.
Если у Вас есть комплект
соединительных проводов для
запуска от внешнего аккумулятора
(“ прикуриватель”) и второй
автомобиль с 12-вольтной
аккумуляторной батареей, можно
запустить двигатель своего
автомобиля от внешнего источника,
следуя приведенной ниже
процедуре .
1 Проверьте, вынут ли из
автомобиля электронный ключ.
При подключении соединительных
проводов для запуска от внешнего аккумулятора , в зависимости от ситуации,
может активироваться сигнализация
охранной системы и могут запереться
ВНИМАНИЕ
■При установке крышки в центре
заднего сиденья
Убедитесь , что ремни безопасности не попали под крышку. При несоблюдении
этого требования возможно
повреждение зажима установки крышки , и будет невозможно установить
крышку .
Открывание перчаточного
ящика
Повторный запуск двигателя
< гибридной системы>

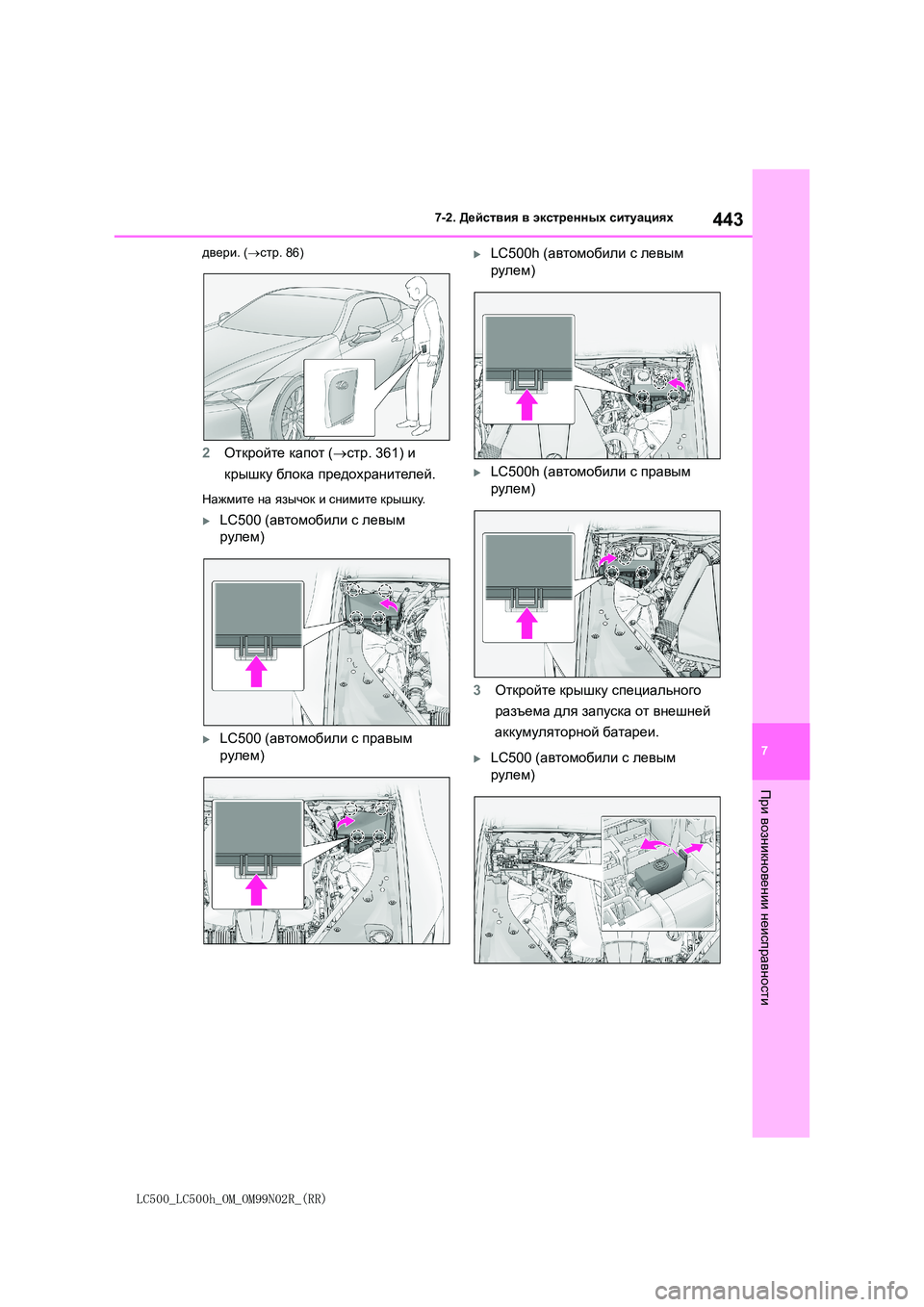

443
7
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
При
возникновении
неисправности
двери. (стр. 86)
2Откройте капот (стр. 361) и
крышку бл ок а предохранителей.
Нажмите на язычок и снимите крышку.
LC500 (автомобили с левым
рулем )
LC500 (автомобили с правым
рулем )
LC500h (автомобили с левым
рулем )
LC500h (автомобили с правым
рулем )
3 Откройте крышку специального
разъема для запуска от внешней
аккумуляторной батареи.
LC500 (автомобили с левым
рулем )

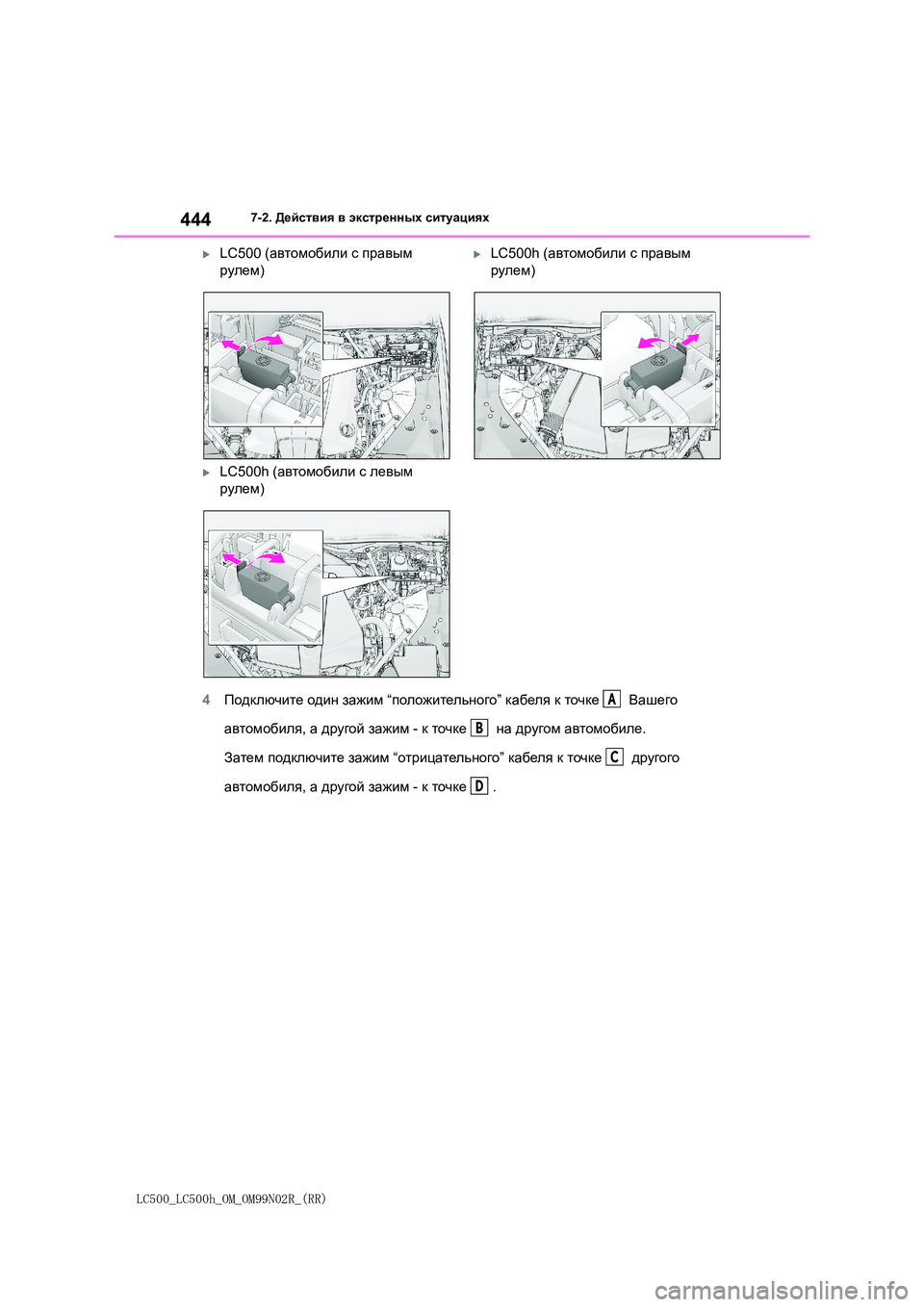

444
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
LC500 (автомобили с правым
рулем )
LC500h (автомобили с левым
рулем )
LC500h (автомобили с правым
рулем )
4 Подключите один зажим “положительного” кабеля к точке Вашего
автомобиля , а другой зажим - к точке на другом автомобиле.
Затем подключите зажим “отрицательного” кабеля к точке другого
автомобиля , а другой зажим - к точке .
A
B
C
D

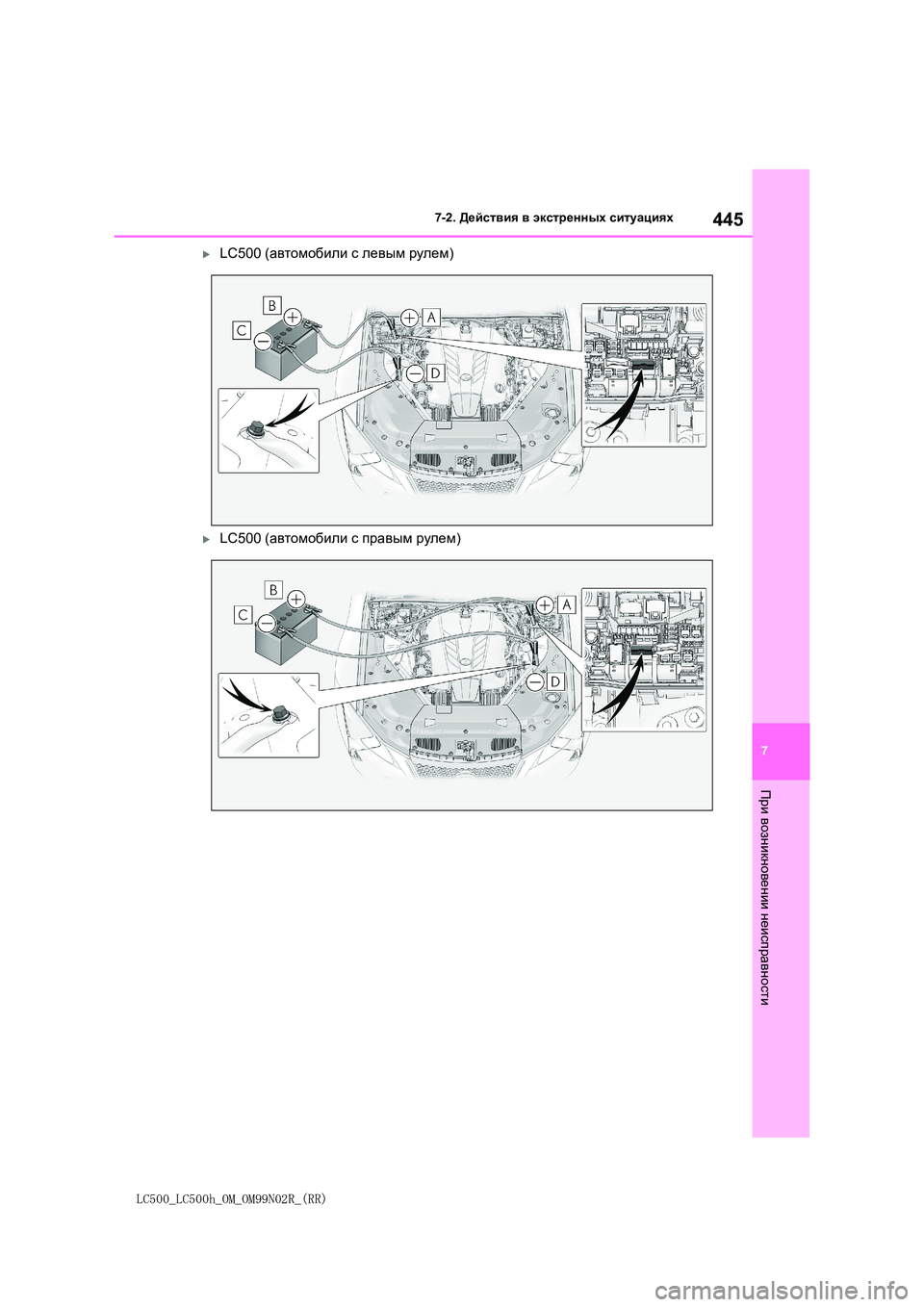

445
7
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
При
возникновении
неисправности
LC500 (автомобили с левым рулем)
LC500 (автомобили с правым рулем)

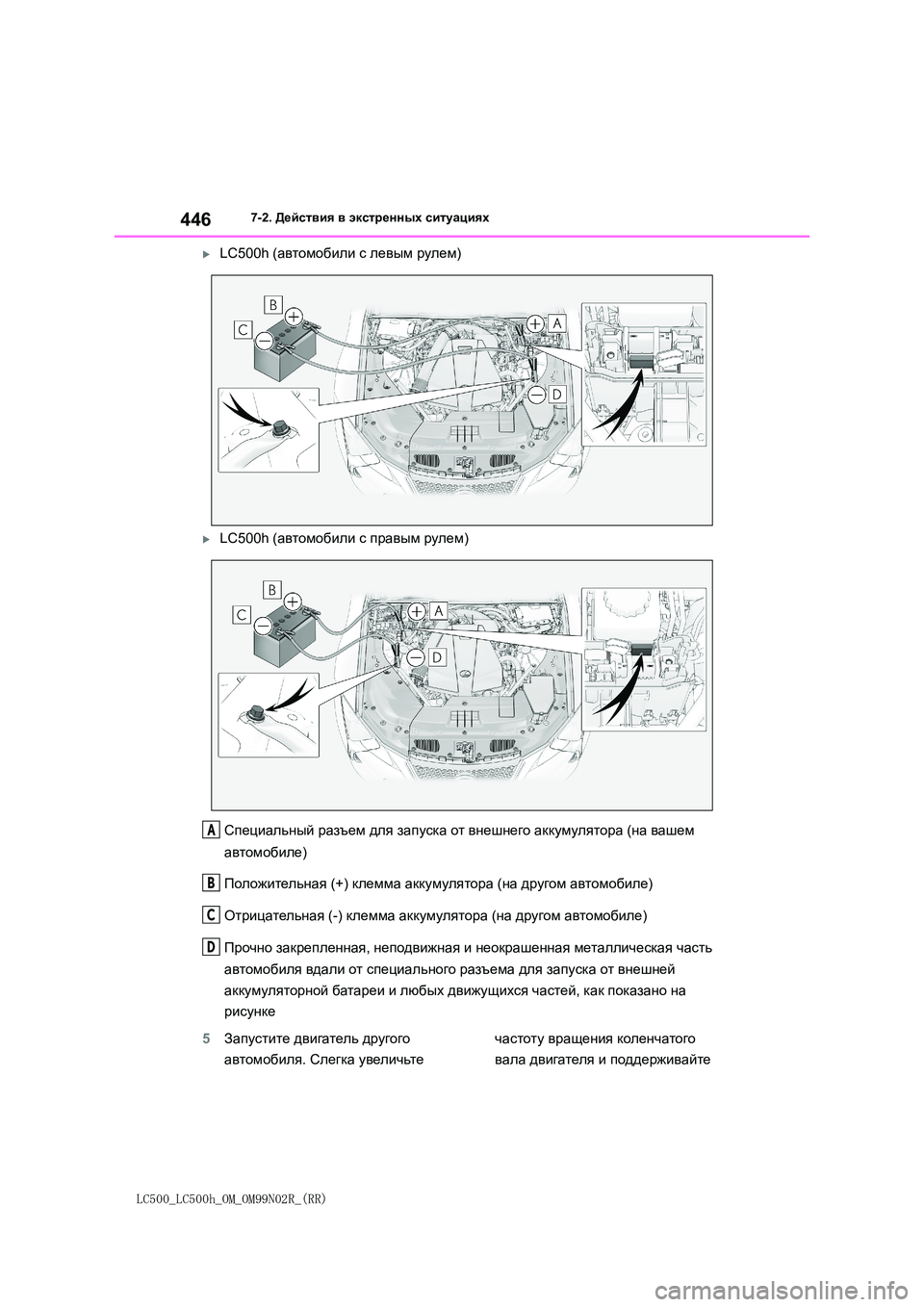

446
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
LC500h (автомобили с левым рулем)
LC500h (автомобили с правым рулем)
Специальный разъем для запуска от внешнего аккумулятора (на вашем
автомобиле )
Положительная (+) клемма аккумулятора (на другом автомобиле)
Отрицательная (-) клемма аккумулятора (на другом автомобиле)
Прочно закрепленная, неподвижная и неокрашенная металлическая часть
автомобиля вдали от специального разъема для запуска от внешней
аккумуляторной батареи и любых движущихся частей, как показано на
рисунке
5 Запустите двигатель другого
автомобиля . Слегка увеличьте
частоту вращения коленчатого
вала двигателя и поддерживайте
A
B
C
D

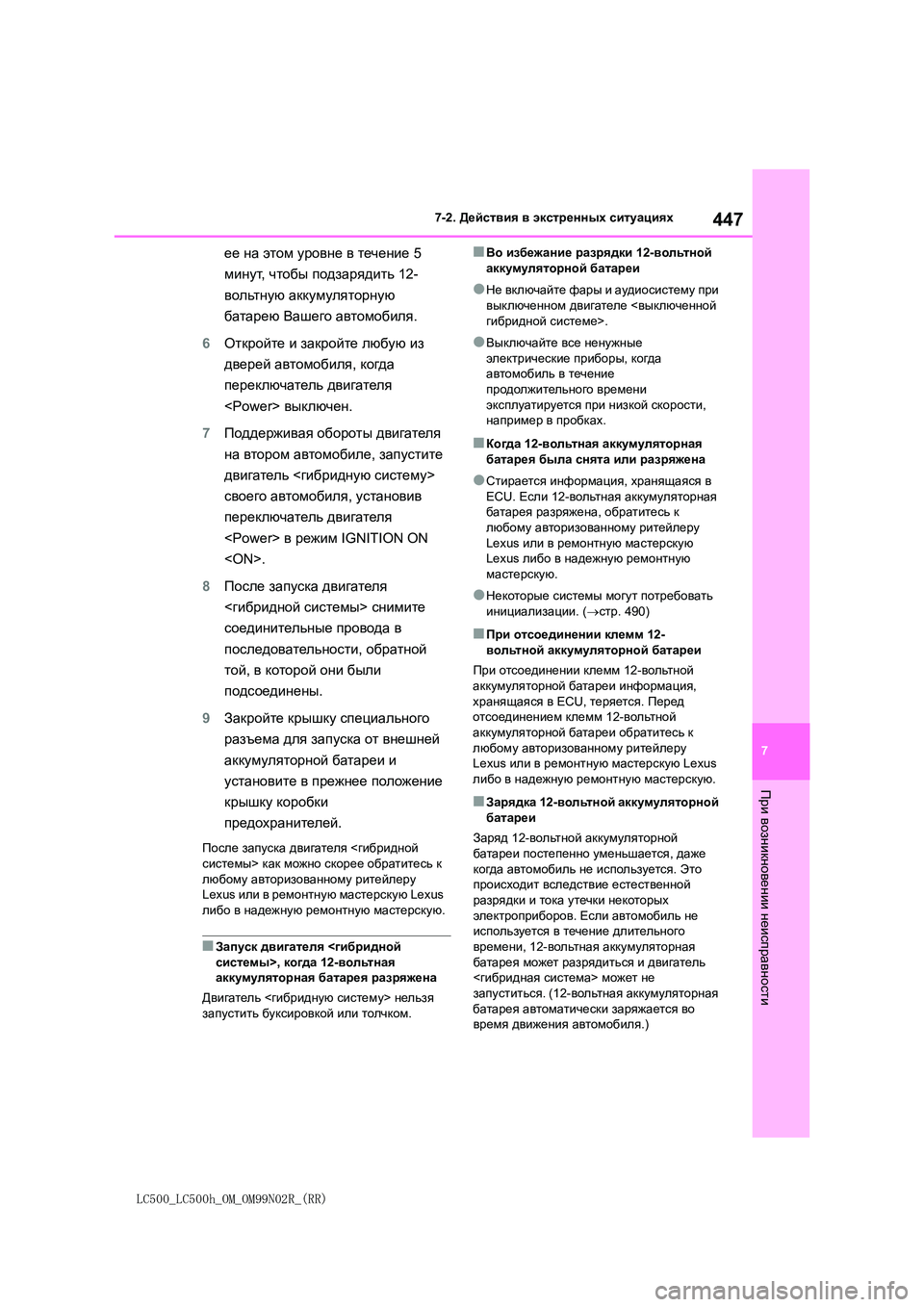

447
7
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
При
возникновении
неисправности
ее на этом уровне в течение 5
минут , чтобы подзарядить 12-
вольтную аккумуляторную
батарею Вашего автомобиля.
6 Откройте и закройте любую из
дверей автомобиля, когда
переключатель двигателя
выключен.
7 Поддерживая обороты двигателя
на втором автомобиле, запустите
двигатель <гибридную систему>
своего автомобиля, установив
переключатель двигателя
в режим IGNITION ON
.
8 После запуска двигателя
< гибридной системы> снимите
соединительные провода в
последовательности , обратной
той , в которой они были
подсоединены .
9 Закройте крышку специального
разъема для запуска от внешней
аккумуляторной батареи и
установите в прежнее положение
крышку коробки
предохранителей .
После запуска двигателя <гибридной системы > как можно скорее обратитесь к
любому авторизованному ритейлеру
Lexus или в ремонтную мастерскую Lexus либо в надежную ремонтную мастерскую.
■Запуск двигателя <гибридной
системы >, когда 12-вольтная аккумуляторная батарея разряжена
Двигатель <гибридную систему> нельзя
запустить буксировкой или толчком.
■Во избежание разрядки 12-вольтной аккумуляторной батареи
●Не включайте фары и аудиосистему при выключенном двигателе <выключенной
гибридной системе>.
●Выключайте все ненужные
электрические приборы, когда
автомобиль в течение продолжительного времени
эксплуатируется при низкой скорости,
например в пробках.
■Когда 12-вольтная аккумуляторная
батарея была снята или разряжена
●Стирается информация, хранящаяся в
ECU. Если 12-вольтная аккумуляторная батарея разряжена, обратитесь к
любому авторизованному ритейлеру
Lexus или в ремонтную мастерскую Lexus либо в надежную ремонтную
мастерскую .
●Некоторые системы могут потребовать
инициализации . (стр. 490)
■При отсоединении клемм 12-
вольтной аккумуляторной батареи
При отсоединении клемм 12-вольтной
аккумуляторной батареи информация,
хранящаяся в ECU, теряется. Перед отсоединением клемм 12-вольтной
аккумуляторной батареи обратитесь к
любому авторизованному ритейлеру Lexus или в ремонтную мастерскую Lexus
либо в надежную ремонтную мастерскую.
■Зарядка 12-вольтной аккумуляторной
батареи
Заряд 12-вольтной аккумуляторной
батареи постепенно уменьшается, даже
когда автомобиль не используется. Это происходит вследствие естественной
разрядки и тока утечки некоторых
электроприборов . Если автомобиль не используется в течение длительного
времени , 12-вольтная аккумуляторная
батарея может разрядиться и двигатель < гибридная система> может не
запуститься . (12-вольтная аккумуляторная
батарея автоматически заряжается во время движения автомобиля.)

448
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях

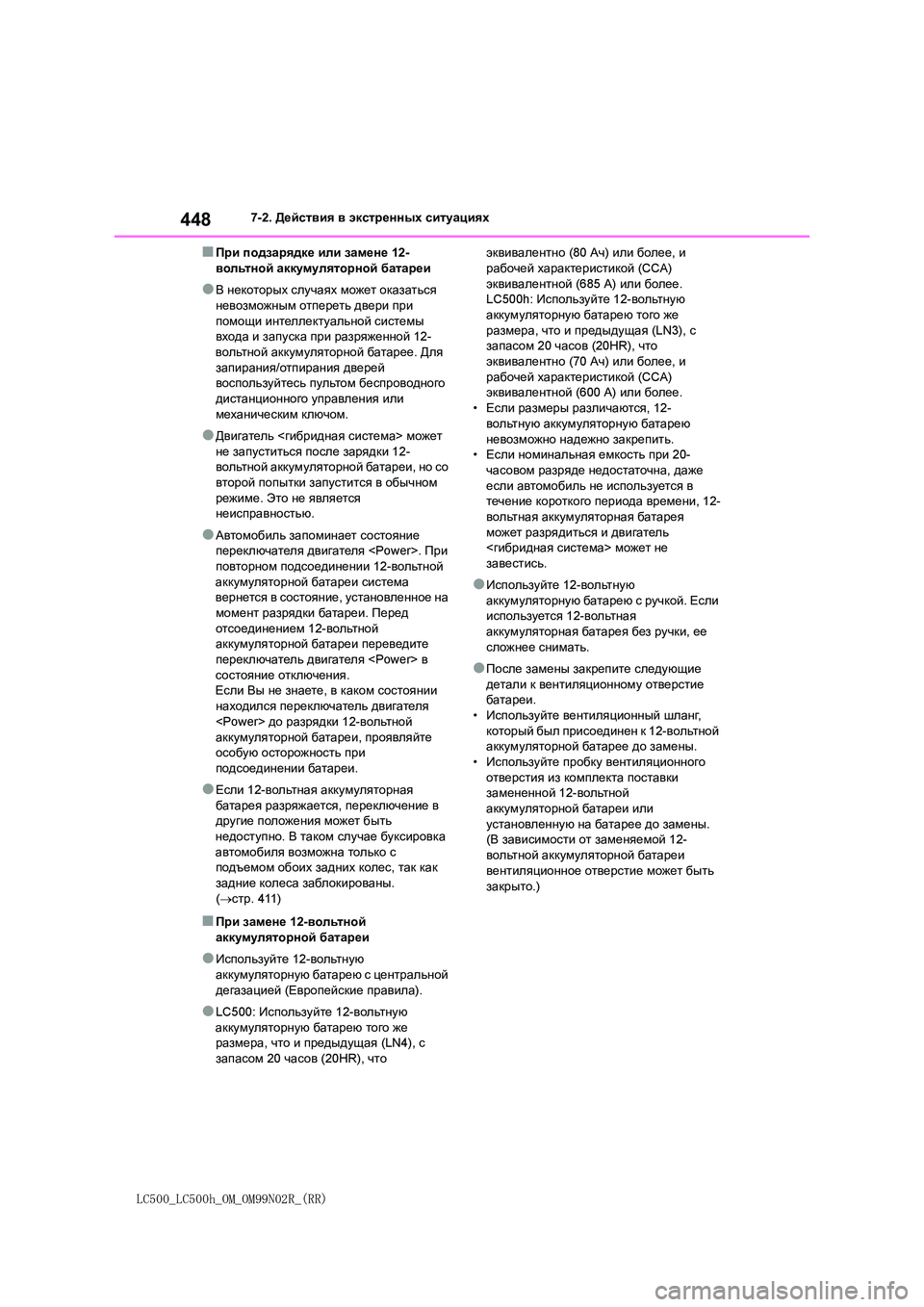

■При подзарядке или замене 12-
вольтной аккумуляторной батареи
●В некоторых случаях может оказаться
невозможным отпереть двери при
помощи интеллектуальной системы
входа и запуска при разряженной 12-
вольтной аккумуляторной батарее. Для
запирания /отпирания дверей
воспользуйтесь пультом беспроводного
дистанционного управления или
механическим ключом.
●Двигатель <гибридная система> может
не запуститься после зарядки 12-
вольтной аккумуляторной батареи , но со
второй попытки запустится в обычном
режиме . Это не является
неисправностью .
●Автомобиль запоминает состояние
переключателя двигателя . При
повторном подсоединении 12-вольтной
аккумуляторной батареи система
вернется в состояние , установленное на
момент разрядки батареи. Перед
отсоединением 12-вольтной
аккумуляторной батареи переведите
переключатель двигателя в
состояние отключения .
Если Вы не знаете , в каком состоянии
находился переключатель двигателя
до разрядки 12-вольтной
аккумуляторной батареи, проявляйте
особую осторожность при
подсоединении батареи.
●Если 12-вольтная аккумуляторная
батарея разряжается, переключение в
другие положения может быть
недоступно . В таком случае буксировка
автомобиля возможна только с
подъемом обоих задних колес , так как
задние колеса заблокированы .
(  стр . 411)
■При замене 12-вольтной
аккумуляторной батареи
●Используйте 12-вольтную
аккумуляторную батарею с центральной
дегазацией (Европейские правила).
●LC500: Используйте 12-вольтную
аккумуляторную батарею того же
размера , что и предыдущая (LN4), с
запасом 20 часов (20HR), что эквивалентно
(80 Ач) или более , и
рабочей характеристикой (CCA)
эквивалентной (685 А) или более .
LC500h: Используйте 12-вольтную
аккумуляторную батарею того же
размера , что и предыдущая (LN3), с
запасом 20 часов (20HR), что
эквивалентно (70 Ач) или более , и
рабочей характеристикой (CCA)
эквивалентной (600 А) или более .
• Если размеры различаются , 12-
вольтную аккумуляторную батарею
невозможно надежно закрепить .
• Если номинальная емкость при 20-
часовом разряде недостаточна , даже
если автомобиль не используется в
течение короткого периода времени , 12-
вольтная аккумуляторная батарея
может разрядиться и двигатель
< гибридная система> может не
завестись .
●Используйте 12-вольтную
аккумуляторную батарею с ручкой . Если
используется 12-вольтная
аккумуляторная батарея без ручки, ее
сложнее снимать .
●После замены закрепите следующие
детали к вентиляционному отверстие
батареи .
• Используйте вентиляционный шланг,
который был присоединен к 12- вольтной
аккумуляторной батарее до замены .
• Используйте пробку вентиляционного
отверстия из комплекта поставки
замененной 12-вольтной
аккумуляторной батареи или
установленную на батарее до замены .
( В зависимости от заменяемой 12-
вольтной аккумуляторной батареи
вентиляционное отверстие может быть
закрыто .)

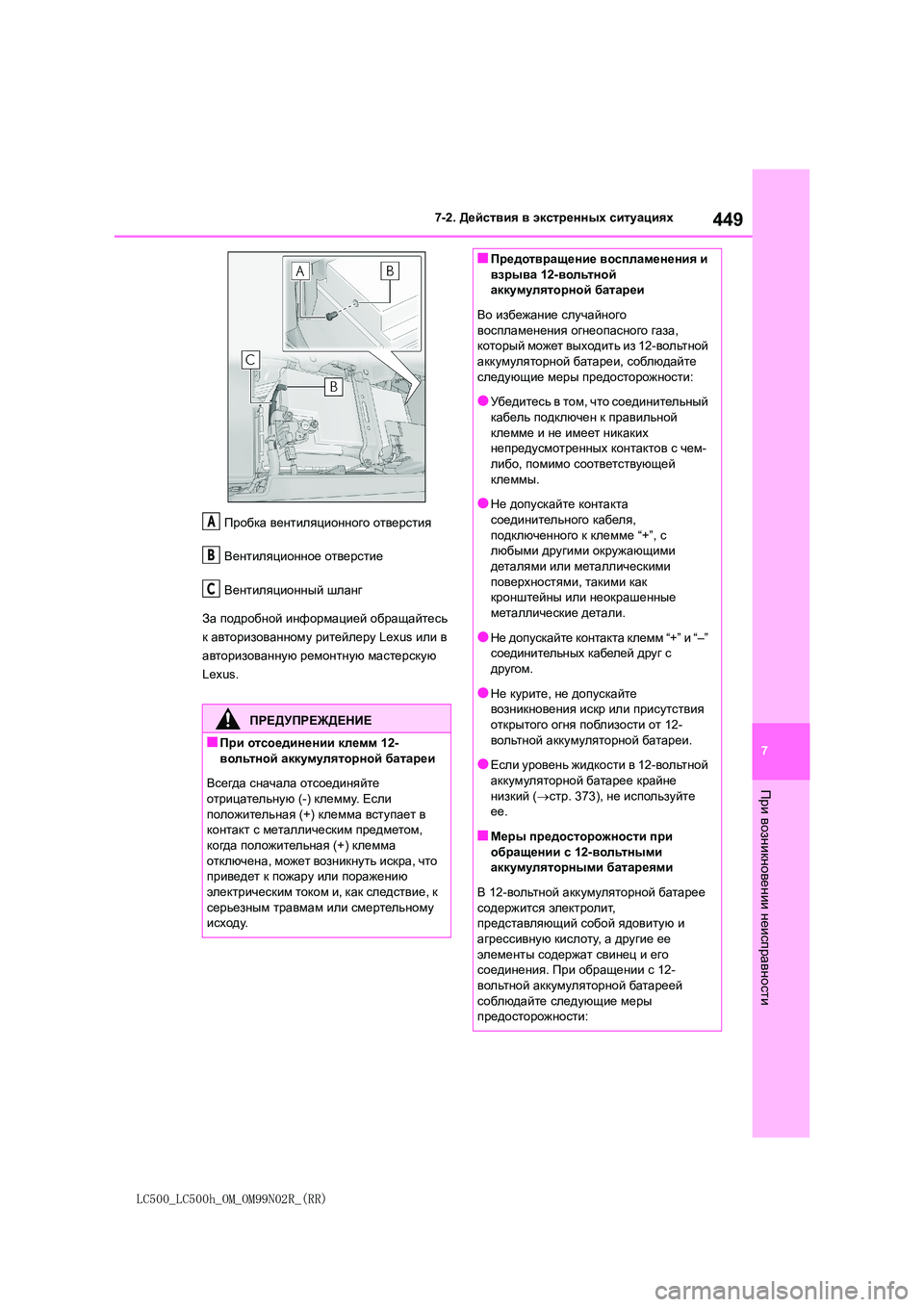

449
7
LC500_LC500h_OM_OM99N02R_(RR)
7-2. Действия в экстренных ситуациях
При
возникновении
неисправности
Пробка вентиляционного отверстия
Вентиляционное отверстие
Вентиляционный шланг
За подробной информацией обращайтесь
к авторизованному ритейлеру Lexus или в
авторизованную ремонтную мастерскую
Lexus.
ПРЕДУПРЕЖДЕНИЕ
■При отсоединении клемм 12- вольтной аккумуляторной батареи
Всегда сначала отсоединяйте
отрицательную (-) клемму. Если положительная (+) клемма вступает в
контакт с металлическим предметом,
когда положительная (+) клемма отключена , может возникнуть искра, что
приведет к пожару или поражению
электрическим током и, как следствие, к серьезным травмам или смертельному
исходу .
A
B
C
■Предотвращение воспламенения и
взрыва 12-вольтной
аккумуляторной батареи
Во избежание случайного
воспламенения огнеопасного газа,
который может выходить из 12-вольтной аккумуляторной батареи, соблюдайте
следующие меры предосторожности:
●Убедитесь в том, что соединительный
кабель подключен к правильной клемме и не имеет никаких
непредусмотренных контактов с чем-
либо , помимо соответствующей клеммы .
●Не допускайте контакта
соединительного кабеля, подключенного к клемме “+”, с
любыми другими окружающими
деталями или металлическими поверхностями , такими как
кронштейны или неокрашенные
металлические детали.
●Не допускайте контакта клемм “+” и “–”
соединительных кабелей друг с
другом .
●Не курите, не допускайте
возникновения искр или присутствия
открытого огня поблизости от 12- вольтной аккумуляторной батареи.
●Если уровень жидкости в 12-вольтной
аккумуляторной батарее крайне низкий (стр. 373), не используйте
ее .
■Меры предосторожности при обращении с 12-вольтными
аккумуляторными батареями
В 12-вольтной аккумуляторной батарее содержится электролит,
представляющий собой ядовитую и
агрессивную кислоту, а другие ее элементы содержат свинец и его
соединения . При обращении с 12-
вольтной аккумуляторной батареей соблюдайте следующие меры
предосторожности :

450
LC500_LC500h_OM_OM99N02R_(RR)

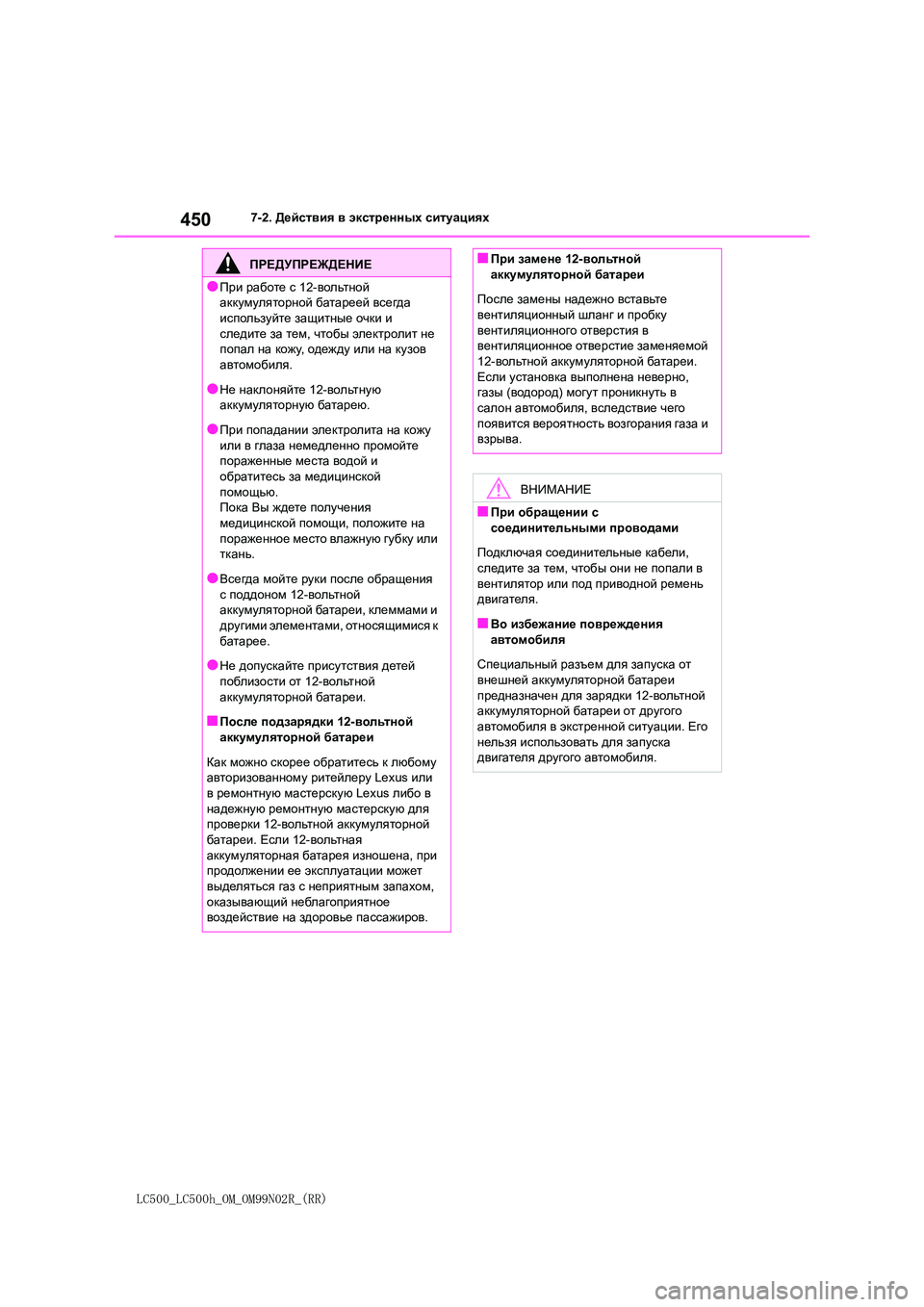

7-2. Действия в экстренных ситуациях
ПРЕДУПРЕЖДЕНИЕ
●При работе с 12-вольтной
аккумуляторной батареей всегда
используйте защитные очки и следите за тем, чтобы электролит не
попал на кожу, одежду или на кузов
автомобиля .
●Не наклоняйте 12-вольтную
аккумуляторную батарею.
●При попадании электролита на кожу или в глаза немедленно промойте
пораженные места водой и
обратитесь за медицинской помощью .
Пока Вы ждете получения
медицинской помощи, положите на пораженное место влажную губку или
ткань .
●Всегда мойте руки после обращения с поддоном 12-вольтной
аккумуляторной батареи, клеммами и
другими элементами, относящимися к батарее .
●Не допускайте присутствия детей
поблизости от 12-вольтной
аккумуляторной батареи.
■После подзарядки 12-вольтной
аккумуляторной батареи
Как можно скорее обратитесь к любому авторизованному ритейлеру Lexus или
в ремонтную мастерскую Lexus либо в
надежную ремонтную мастерскую для проверки 12-вольтной аккумуляторной
батареи . Если 12-вольтная
аккумуляторная батарея изношена, при продолжении ее эксплуатации может
выделяться газ с неприятным запахом,
оказывающий неблагоприятное воздействие на здоровье пассажиров.
■При замене 12-вольтной
аккумуляторной батареи
После замены надежно вставьте вентиляционный шланг и пробку
вентиляционного отверстия в
вентиляционное отверстие заменяемой 12- вольтной аккумуляторной батареи.
Если установка выполнена неверно,
газы (водород) могут проникнуть в салон автомобиля, вследствие чего
появится вероятность возгорания газа и
взрыва .
ВНИМАНИЕ
■При обращении с
соединительными проводами
Подключая соединительные кабели,
следите за тем, чтобы они не попали в
вентилятор или под приводной ремень двигателя .
■Во избежание повреждения
автомобиля
Специальный разъем для запуска от
внешней аккумуляторной батареи
предназначен для зарядки 12-вольтной
аккумуляторной батареи от другого автомобиля в экстренной ситуации. Его
нельзя использовать для запуска
двигателя другого автомобиля.
