Page 1801 of 4500

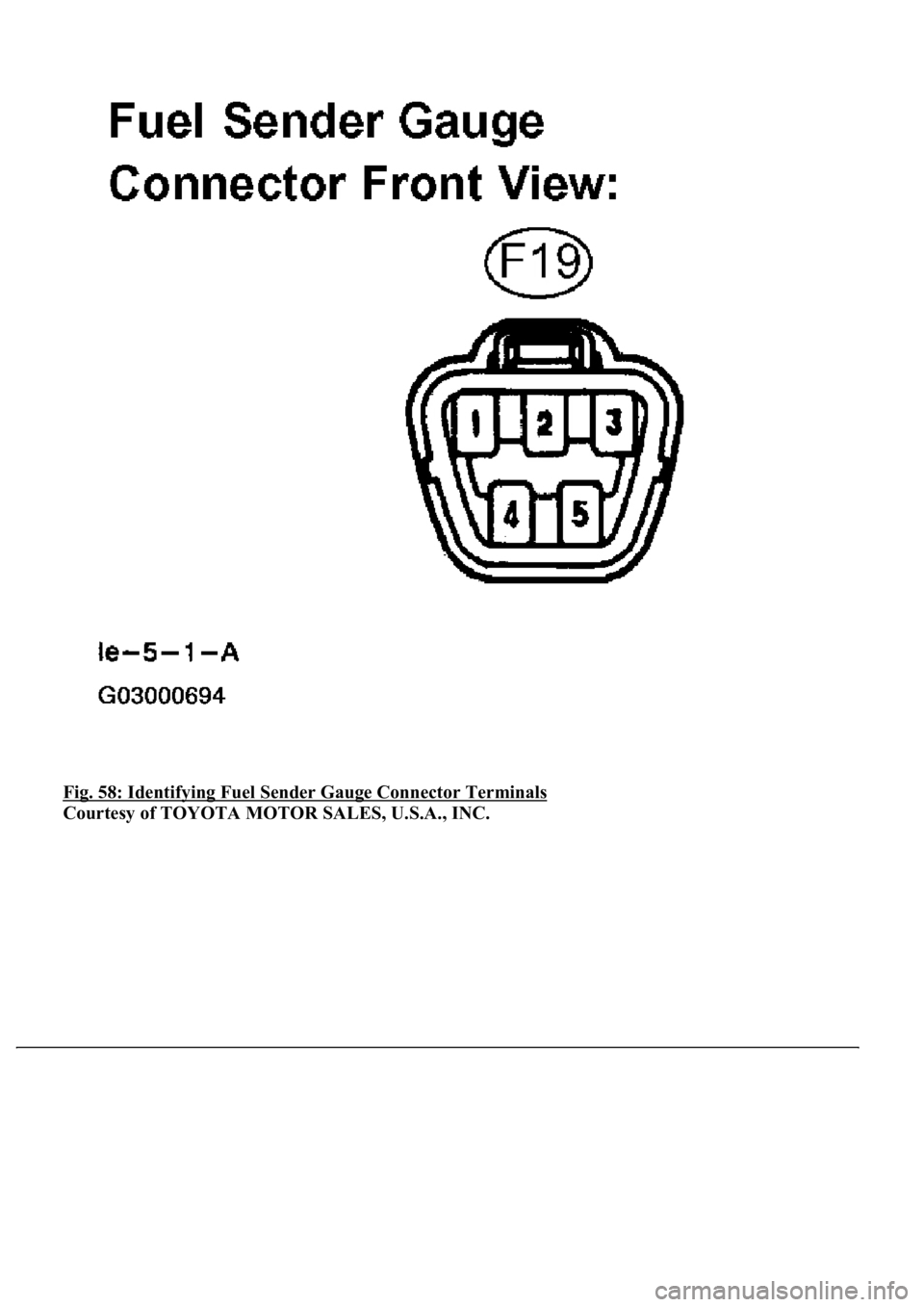

LEXUS LS430 2003  Factory Repair Manual Fig. 58: Identifying Fuel Sender Gauge Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Page 1802 of 4500

LEXUS LS430 2003  Factory Repair Manual Fig. 59: Identifying Float Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
OK: GO TO NEXT STEP
5.CHECK HARNESS AND CONNECTOR (FUEL SENDER GAUGE ASSY - LUGGAGE ROOM
JUNCTION BLOCK ASSY) (SEE

Page 1803 of 4500

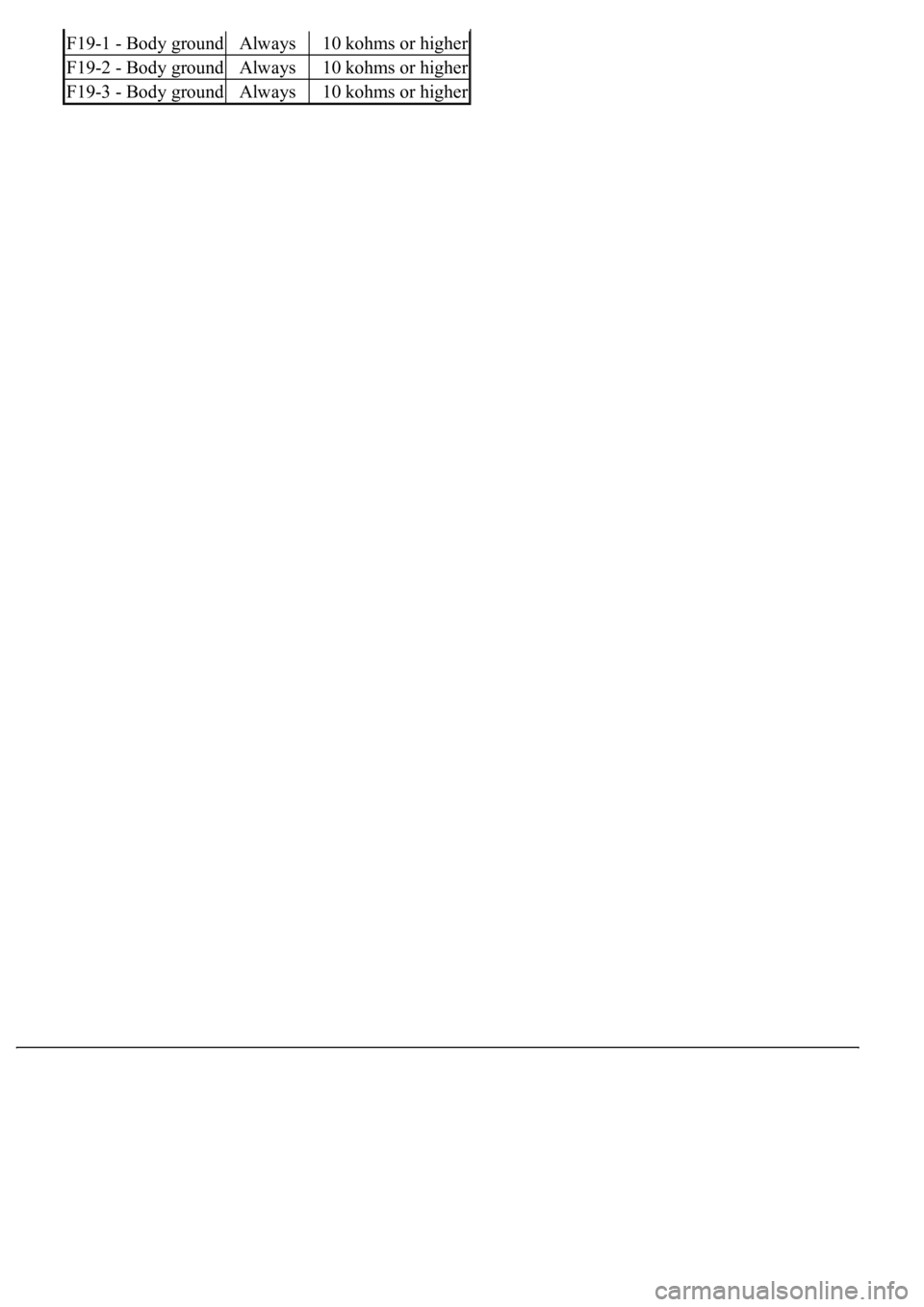

LEXUS LS430 2003  Factory Repair Manual F19-1 - Body groundAlways10 kohms or higher
F19-2 - Body groundAlways10 kohms or higher
F19-3 - Body groundAlways10 kohms or higher

Page 1804 of 4500

LEXUS LS430 2003  Factory Repair Manual

Page 1805 of 4500

LEXUS LS430 2003  Factory Repair Manual Fig. 60: Identifying Fuel Sender Gauge Assy And Luggage Room Junction Block Assy Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
OK: GO

Page 1806 of 4500

LEXUS LS430 2003  Factory Repair Manual <0029004c004a0011000300190014001d0003002c0047004800510057004c0049005c004c0051004a0003002900580048004f00030036004800510047004800550003002a00440058004a004800030026005200510051004800460057005200550003002

Page 1807 of 4500

LEXUS LS430 2003  Factory Repair Manual Fig. 62: Identifying Float Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
NG: REPLACE FUEL SENDER GAUGE ASSY (SUB)
OK: GO TO NEXT STEP
7.CHECK HARNESS AND CONNECTOR (FUEL SENDER GAUGE ASS

Page 1808 of 4500

LEXUS LS430 2003  Factory Repair Manual F20-1 - Body groundAlways10 kohms or higher
F20-2 - Body groundAlways10 kohms or higher
F20-3 - Body groundAlways10 kohms or higher

Page 1809 of 4500

LEXUS LS430 2003  Factory Repair Manual

Page 1810 of 4500

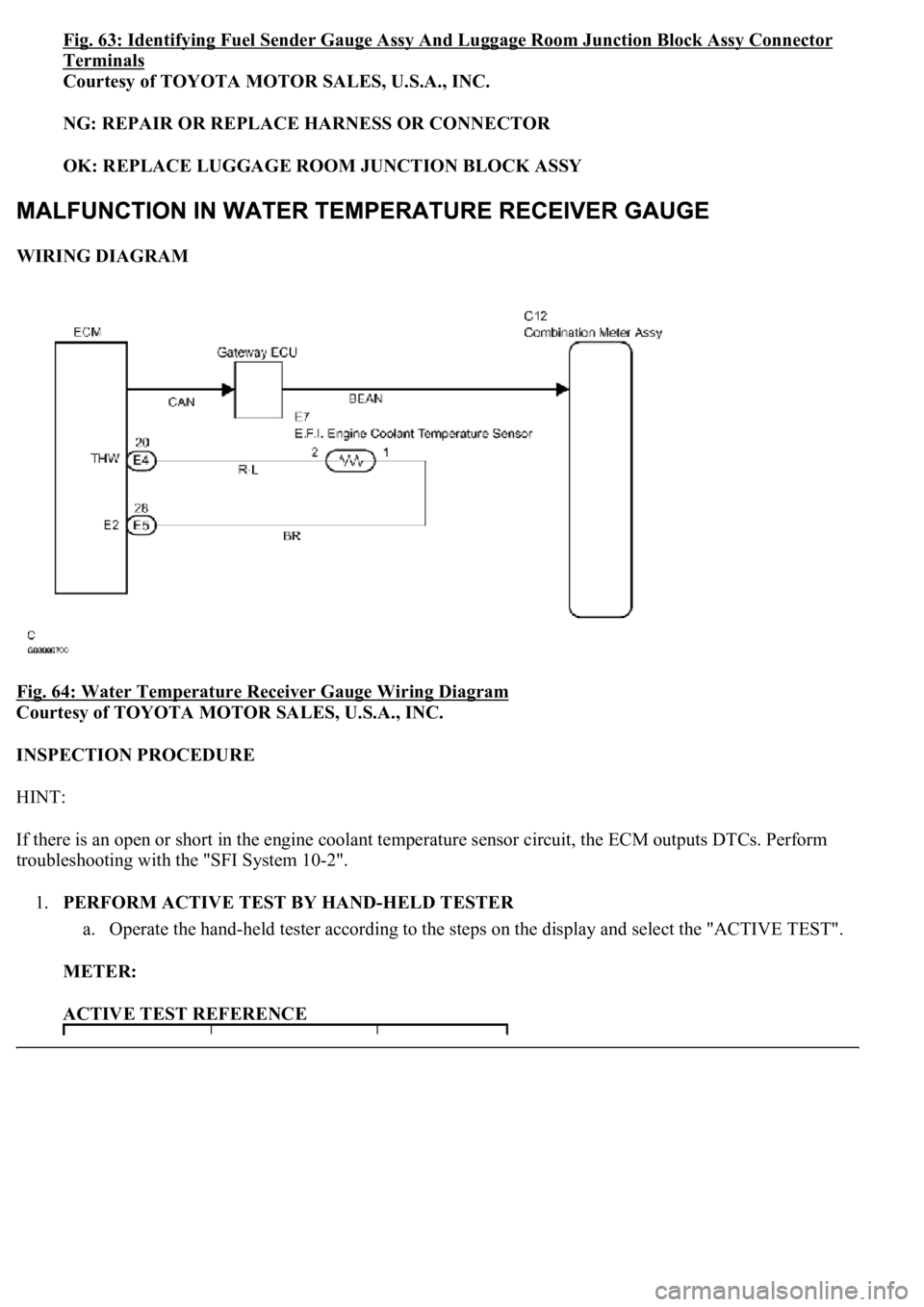

LEXUS LS430 2003  Factory Repair Manual Fig. 63: Identifying Fuel Sender Gauge Assy And Luggage Room Junction Block Assy Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
OK: RE
