MAZDA MODEL 2 2017 Betriebsanleitung (in German)

5–106
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
*nur bestimmte Modelle

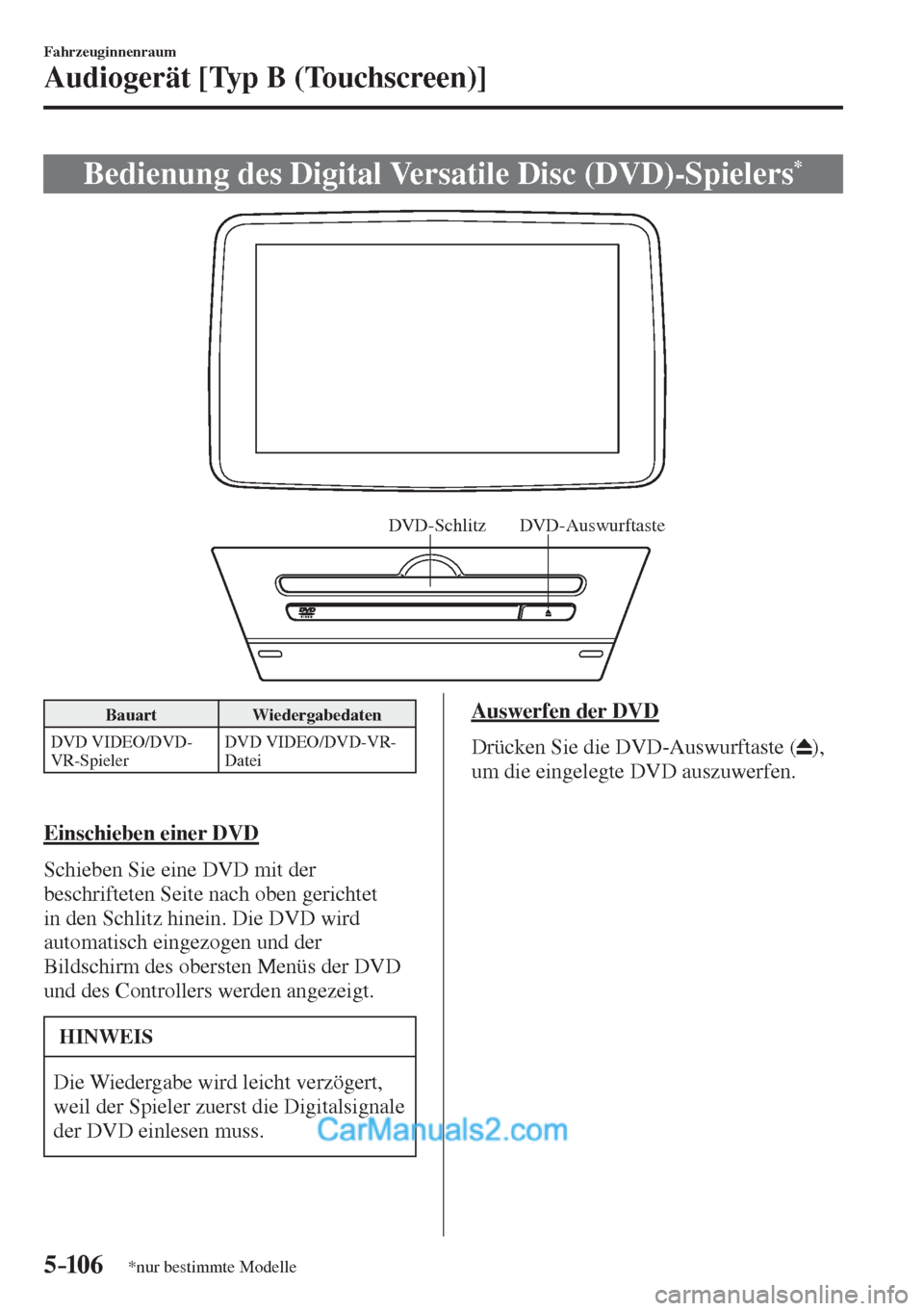

Bedienung des Digital Versatile Disc (DVD)-Spielers *

DVD-Schlitz DVD-Auswurftaste

Bauart Wiedergabedaten
DVD VIDEO/DVD-
VR-Spieler DVD VIDEO/DVD-VR-
Datei

Einschieben einer DVD
Schieben Sie eine DVD mit der
beschrifteten Seite nach oben gerichtet
in den Schlitz hinein. Die DVD wird
automatisch eingezogen und der
Bildschirm des obersten Menüs der DVD
und des Controllers werden angezeigt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der Spieler zuerst die Digitalsignale
der DVD einlesen muss.
Auswerfen der DVD
Drücken Sie die DVD-Auswurftaste (
),
um die eingelegte DVD auszuwerfen.

5–107
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

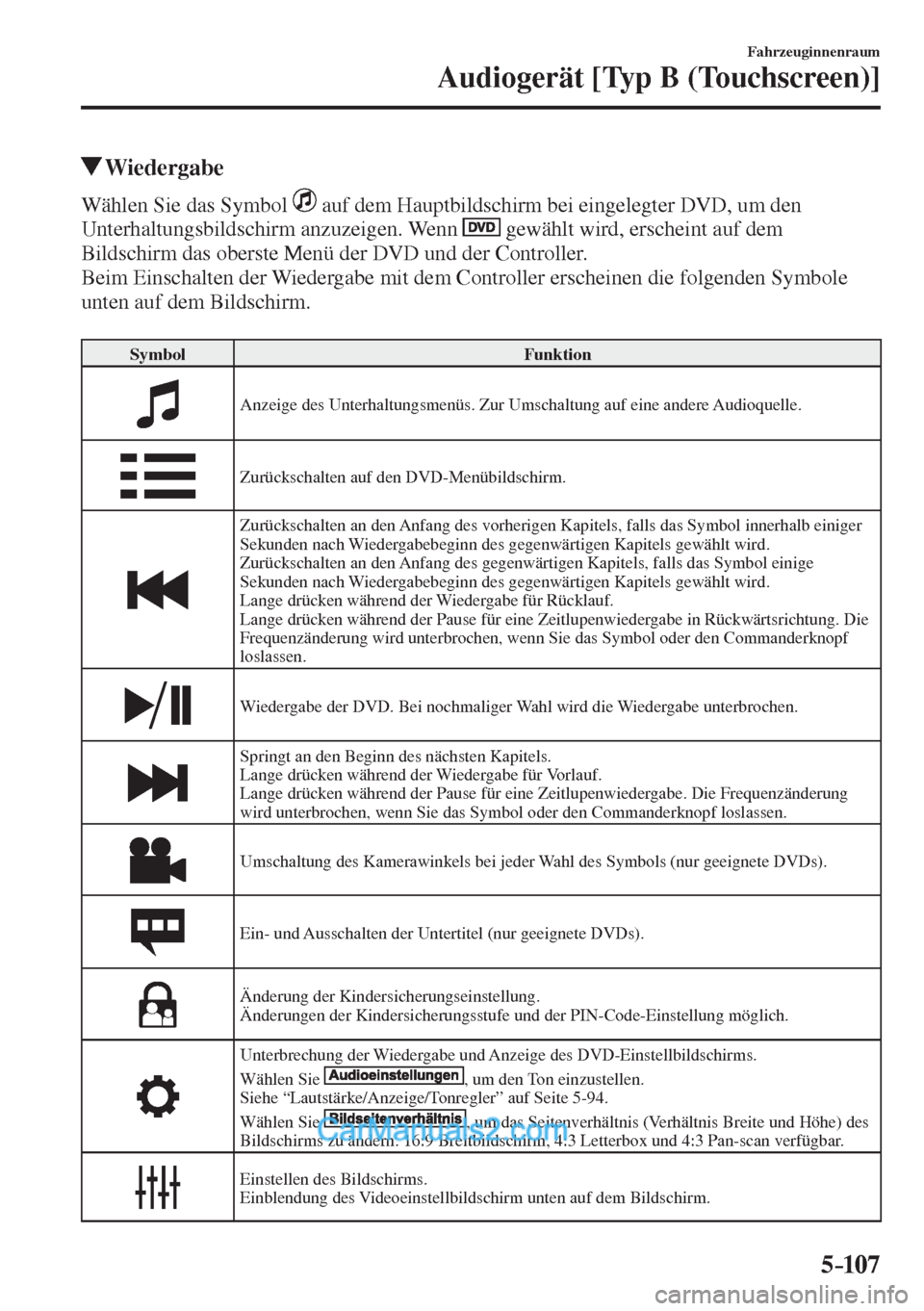

Wiedergabe
Wählen Sie das Symbol auf dem Hauptbildschirm bei eingelegter DVD, um den
Unterhaltungsbildschirm anzuzeigen. Wenn
gewählt wird, erscheint auf dem
Bildschirm das oberste Menü der DVD und der Controller.
Beim Einschalten der Wiedergabe mit dem Controller erscheinen die folgenden Symbole
unten auf dem Bildschirm.

Symbol Funktion

Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.

Zurückschalten auf den DVD-Menübildschirm.

Zurückschalten an den Anfang des vorherigen Kapitels, falls das Symbol innerhalb einiger
Sekunden nach Wiedergabebeginn des gegenwärtigen Kapitels gewählt wird.
Zurückschalten an den Anfang des gegenwärtigen Kapitels, falls das Symbol einige
Sekunden nach Wiedergabebeginn des gegenwärtigen Kapitels gewählt wird.
Lange drücken während der Wiedergabe für Rücklauf.
Lange drücken während der Pause für eine Zeitlupenwiedergabe in Rückwärtsrichtung. Die
Frequenzänderung wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf
loslassen.

Wiedergabe der DVD. Bei nochmaliger Wahl wird die Wiedergabe unterbrochen.

Springt an den Beginn des nächsten Kapitels.
Lange drücken während der Wiedergabe für Vorlauf.
Lange drücken während der Pause für eine Zeitlupenwiedergabe. Die Frequenzänderung
wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf loslassen.

Umschaltung des Kamerawinkels bei jeder Wahl des Symbols (nur geeignete DVDs).

Ein- und Ausschalten der Untertitel (nur geeignete DVDs).

Änderung der Kindersicherungseinstellung.
Änderungen der Kindersicherungsstufe und der PIN-Code-Einstellung möglich.

Unterbrechung der Wiedergabe und Anzeige des DVD-Einstellbildschirms.
Wählen Sie
, um den Ton einzustellen.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-94 .
Wählen Sie
, um das Seitenverhältnis (Verhältnis Breite und Höhe) des
Bildschirms zu ändern. 16:9 Breitbildschirm, 4:3 Letterbox und 4:3 Pan-scan verfügbar.

Einstellen des Bildschirms.
Einblendung des Videoeinstellbildschirm unten auf dem Bildschirm.

5–10 8
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

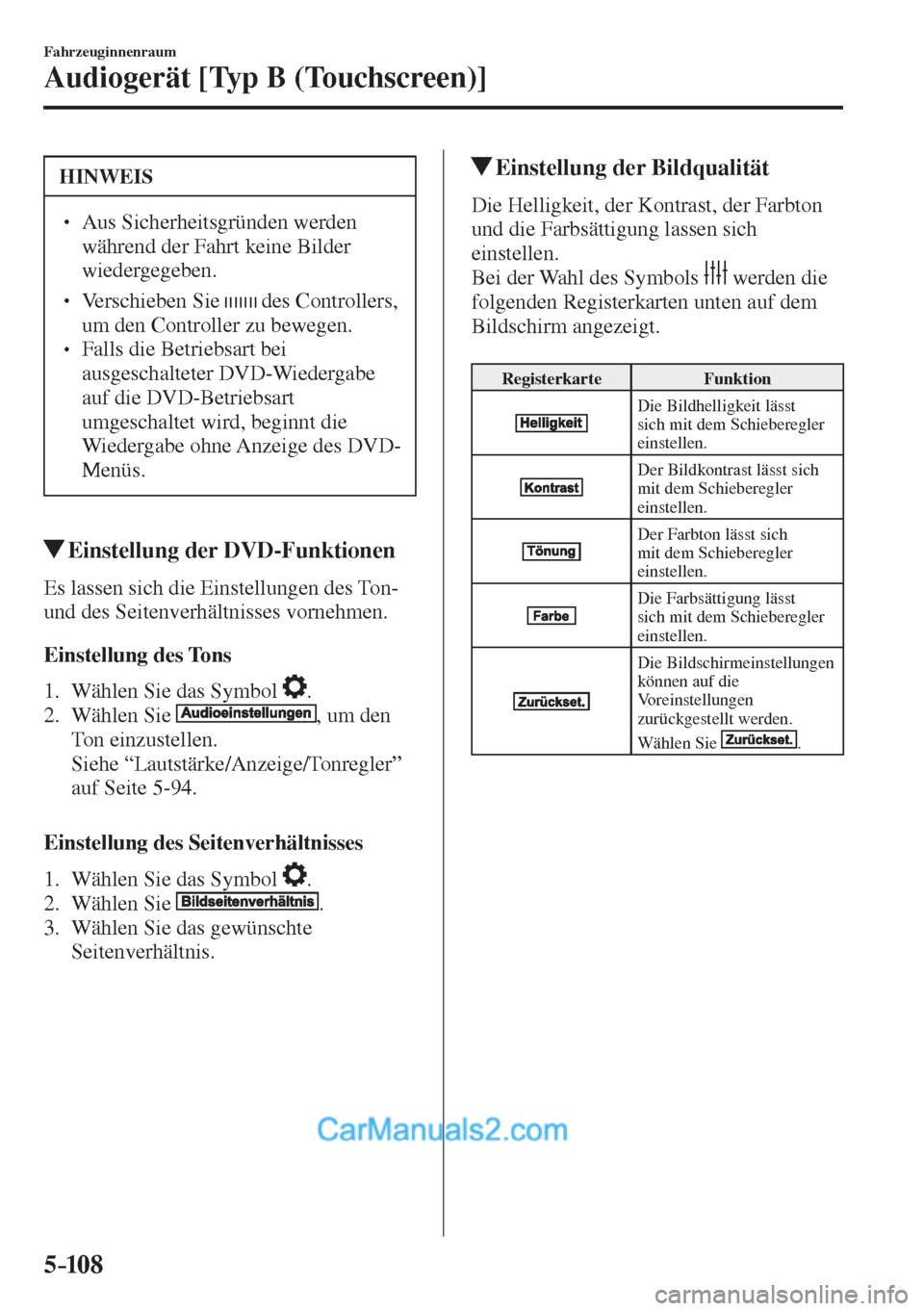

HINWEIS
  Aus Sicherheitsgründen werden
während der Fahrt keine Bilder
wiedergegeben.
  Verschieben Sie des Controllers,
um den Controller zu bewegen.
  Falls die Betriebsart bei
ausgeschalteter DVD-Wiedergabe
auf die DVD-Betriebsart
umgeschaltet wird, beginnt die
Wiedergabe ohne Anzeige des DVD-
Menüs.
Einstellung der DVD-Funktionen
Es lassen sich die Einstellungen des Ton-
und des Seitenverhältnisses vornehmen.
Einstellung des Tons
1. Wählen Sie das Symbol
.
2. Wählen Sie
, um den
Ton einzustellen.
Siehe “Lautstärke/Anzeige/Tonregler”
auf Seite 5-94 .

Einstellung des Seitenverhältnisses
1. Wählen Sie das Symbol
.
2. Wählen Sie
.
3. Wählen Sie das gewünschte
Seitenverhältnis.

Einstellung der Bildqualität
Die Helligkeit, der Kontrast, der Farbton
und die Farbsättigung lassen sich
einstellen.
Bei der Wahl des Symbols
werden die
folgenden Registerkarten unten auf dem
Bildschirm angezeigt.

Registerkarte Funktion

Die Bildhelligkeit lässt
sich mit dem Schieberegler
einstellen.

Der Bildkontrast lässt sich
mit dem Schieberegler
einstellen.

Der Farbton lässt sich
mit dem Schieberegler
einstellen.

Die Farbsättigung lässt
sich mit dem Schieberegler
einstellen.

Die Bildschirmeinstellungen
können auf die
Voreinstellungen
zurückgestellt werden.
Wählen Sie
.

5–109
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

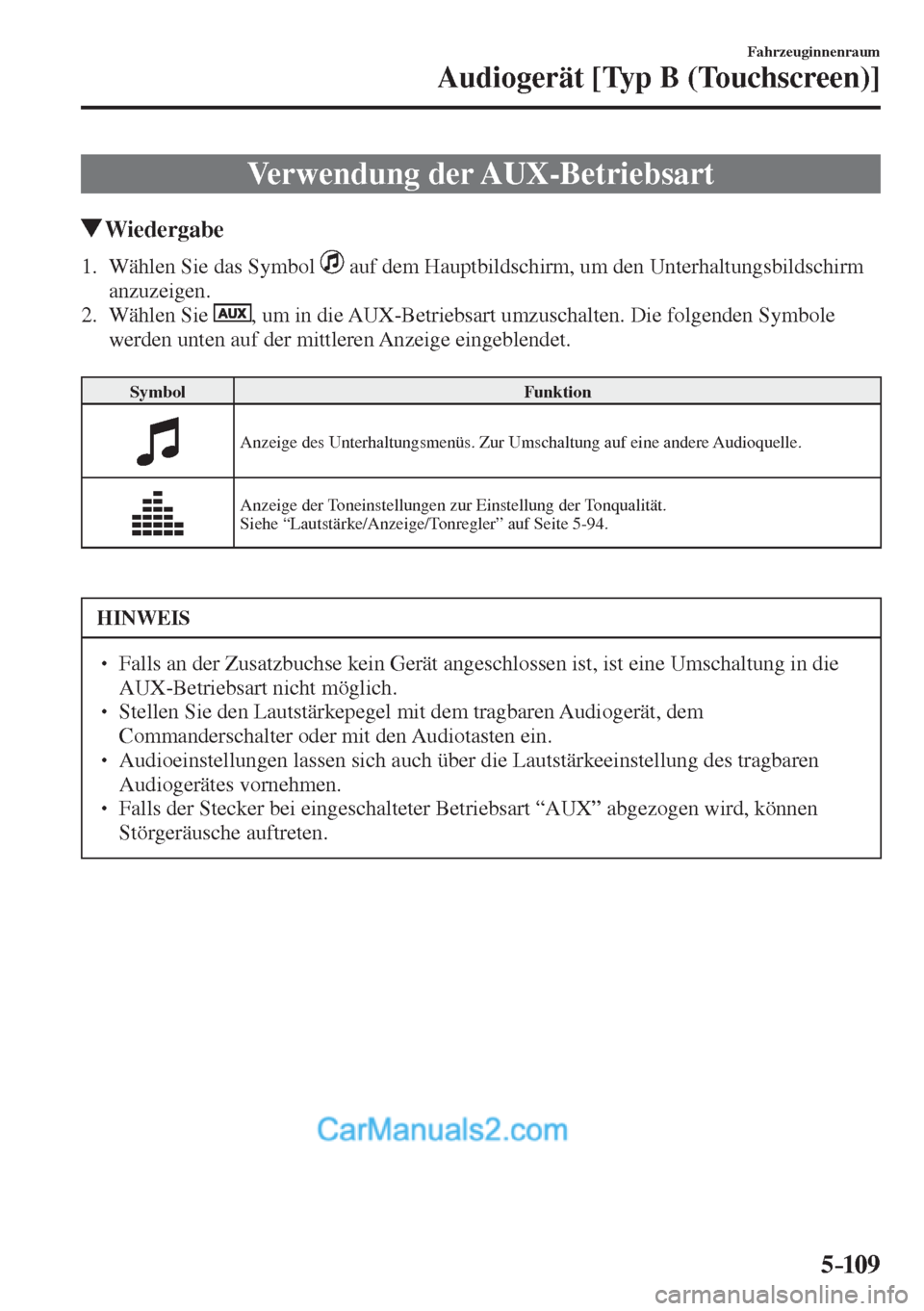

Verwendung der AUX-Betriebsart
Wiedergabe
1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Unterhaltungsbildschirm
anzuzeigen.
2. Wählen Sie
, um in die AUX-Betriebsart umzuschalten. Die folgenden Symbole
werden unten auf der mittleren Anzeige eingeblendet.

Symbol Funktion

Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.

Anzeige der Toneinstellungen zur Einstellung der Tonqualität.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-94 .

HINWEIS
  Falls an der Zusatzbuchse kein Gerät angeschlossen ist, ist eine Umschaltung in die
AUX-Betriebsart nicht möglich.
  Stellen Sie den Lautstärkepegel mit dem tragbaren Audiogerät, dem
Commanderschalter oder mit den Audiotasten ein.
  Audioeinstellungen lassen sich auch über die Lautstärkeeinstellung des tragbaren
Audiogerätes vornehmen.
  Falls der Stecker bei eingeschalteter Betriebsart “AUX” abgezogen wird, können
Störgeräusche auftreten.

5–110
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

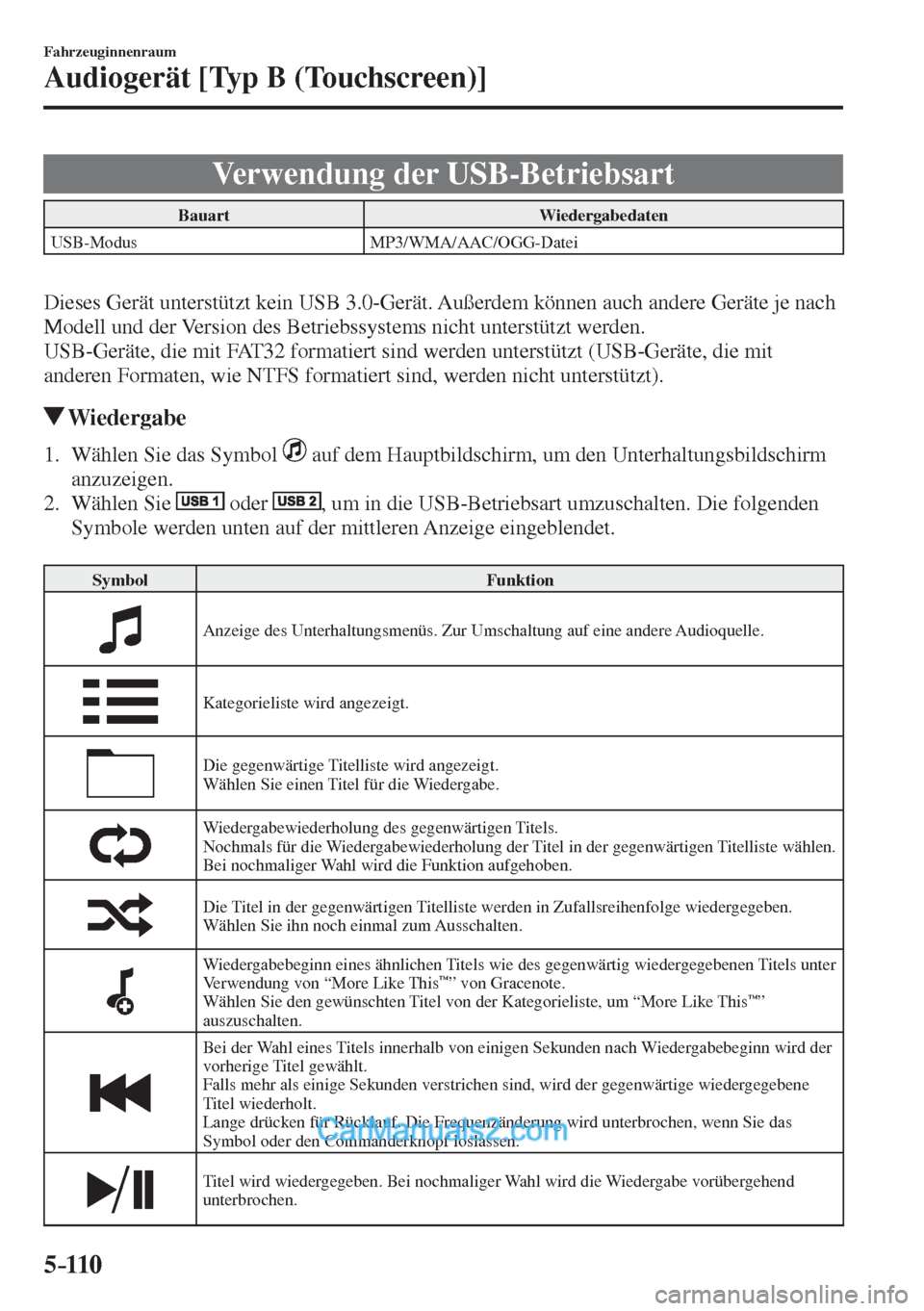

Verwendung der USB-Betriebsart
Bauart Wiedergabedaten
USB-Modus MP3/WMA/AAC/OGG-Datei

Dieses Gerät unterstützt kein USB 3.0-Gerät. Außerdem können auch andere Geräte je nach
Modell und der Version des Betriebssystems nicht unterstützt werden.
USB-Geräte, die mit FAT32 formatiert sind werden unterstützt (USB-Geräte, die mit
anderen Formaten, wie NTFS formatiert sind, werden nicht unterstützt).
Wiedergabe
1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Unterhaltungsbildschirm
anzuzeigen.
2. Wählen Sie
oder , um in die USB-Betriebsart umzuschalten. Die folgenden
Symbole werden unten auf der mittleren Anzeige eingeblendet.

Symbol Funktion

Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.

Kategorieliste wird angezeigt.

Die gegenwärtige Titelliste wird angezeigt.
Wählen Sie einen Titel für die Wiedergabe.

Wiedergabewiederholung des gegenwärtigen Titels.
Nochmals für die Wiedergabewiederholung der Titel in der gegenwärtigen Titelliste wählen.
Bei nochmaliger Wahl wird die Funktion aufgehoben.

Die Titel in der gegenwärtigen Titelliste werden in Zufallsreihenfolge wiedergegeben.
Wählen Sie ihn noch einmal zum Ausschalten.

Wiedergabebeginn eines ähnlichen Titels wie des gegenwärtig wiedergegebenen Titels unter
Verwendung von “More Like This
™” von Gracenote.
Wählen Sie den gewünschten Titel von der Kategorieliste, um “More Like This™”
auszuschalten.

Bei der Wahl eines Titels innerhalb von einigen Sekunden nach Wiedergabebeginn wird der
vorherige Titel gewählt.
Falls mehr als einige Sekunden verstrichen sind, wird der gegenwärtige wiedergegebene
Titel wiederholt.
Lange drücken für Rücklauf. Die Frequenzänderung wird unterbrochen, wenn Sie das
Symbol oder den Commanderknopf loslassen.

Titel wird wiedergegeben. Bei nochmaliger Wahl wird die Wiedergabe vorübergehend
unterbrochen.

5–111
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

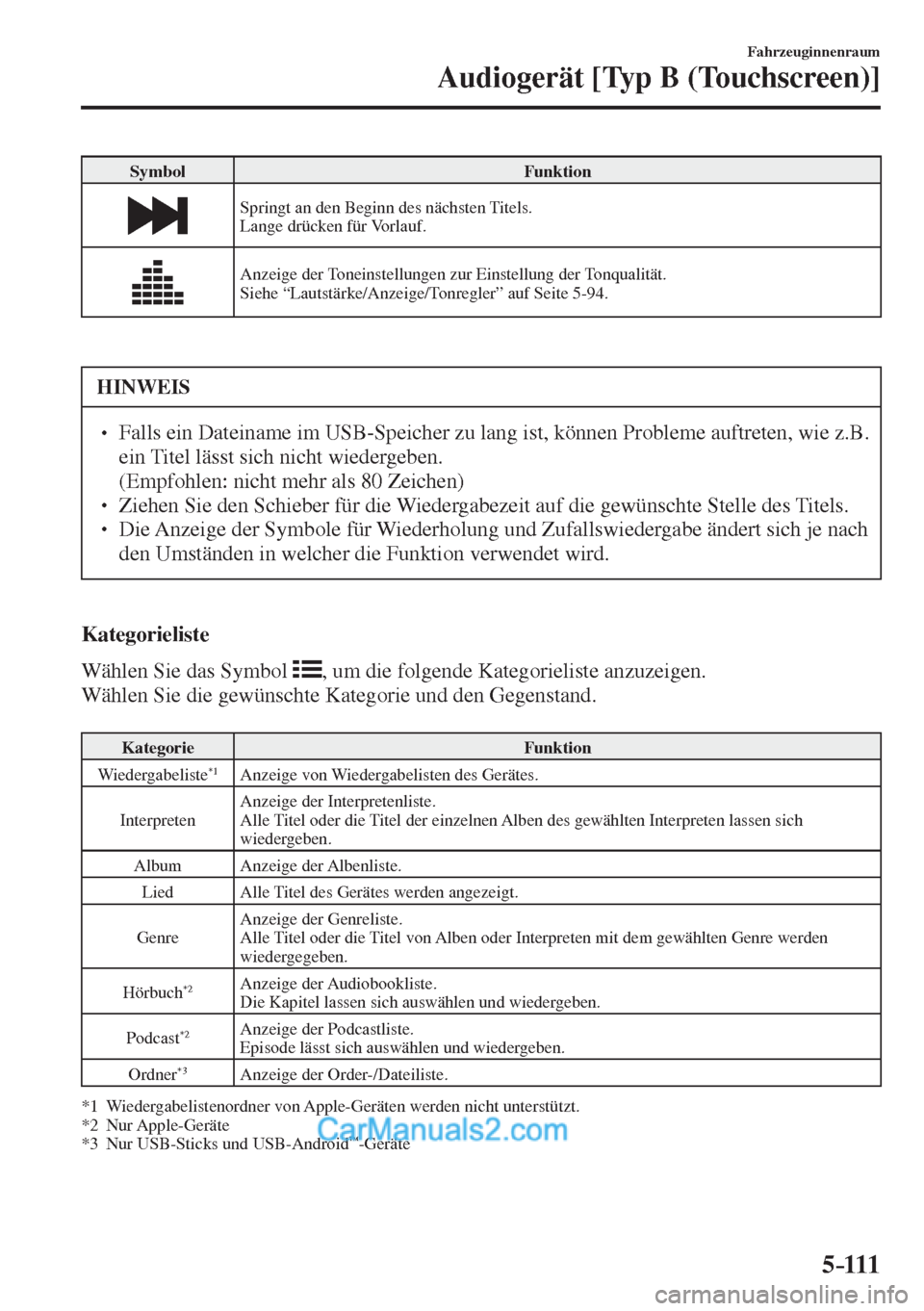

Symbol Funktion

Springt an den Beginn des nächsten Titels.
Lange drücken für Vorlauf.

Anzeige der Toneinstellungen zur Einstellung der Tonqualität.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-94 .

HINWEIS
  Falls ein Dateiname im USB-Speicher zu lang ist, können Probleme auftreten, wie z.B.
ein Titel lässt sich nicht wiedergeben.
 (Empfohlen: nicht mehr als 80 Zeichen)   Ziehen Sie den Schieber für die Wiedergabezeit auf die gewünschte Stelle des Titels.
 Die Anzeige der Symbole für Wiederholung und Zufallswiedergabe ändert sich je nach
den Umständen in welcher die Funktion verwendet wird.
Kategorieliste
Wählen Sie das Symbol
, um die folgende Kategorieliste anzuzeigen.
Wählen Sie die gewünschte Kategorie und den Gegenstand.

Kategorie Funktion
Wiedergabeliste *1 Anzeige von Wiedergabelisten des Gerätes.
Interpreten Anzeige der Interpretenliste.
Alle Titel oder die Titel der einzelnen Alben des gewählten Interpreten lassen sich
wiedergeben.
Album Anzeige der Albenliste.
Lied Alle Titel des Gerätes werden angezeigt.
Genre Anzeige der Genreliste.
Alle Titel oder die Titel von Alben oder Interpreten mit dem gewählten Genre werden
wiedergegeben.
Hörbuch
*2 Anzeige der Audiobookliste.
Die Kapitel lassen sich auswählen und wiedergeben.
Podcast
*2 Anzeige der Podcastliste.
Episode lässt sich auswählen und wiedergeben.
Ordner
*3 Anzeige der Order-/Dateiliste. *1 Wiedergabelistenordner von Apple-Geräten werden nicht unterstützt.
*2 Nur Apple-Geräte
*3 Nur USB-Sticks und USB-Android
™-Geräte

5–112
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

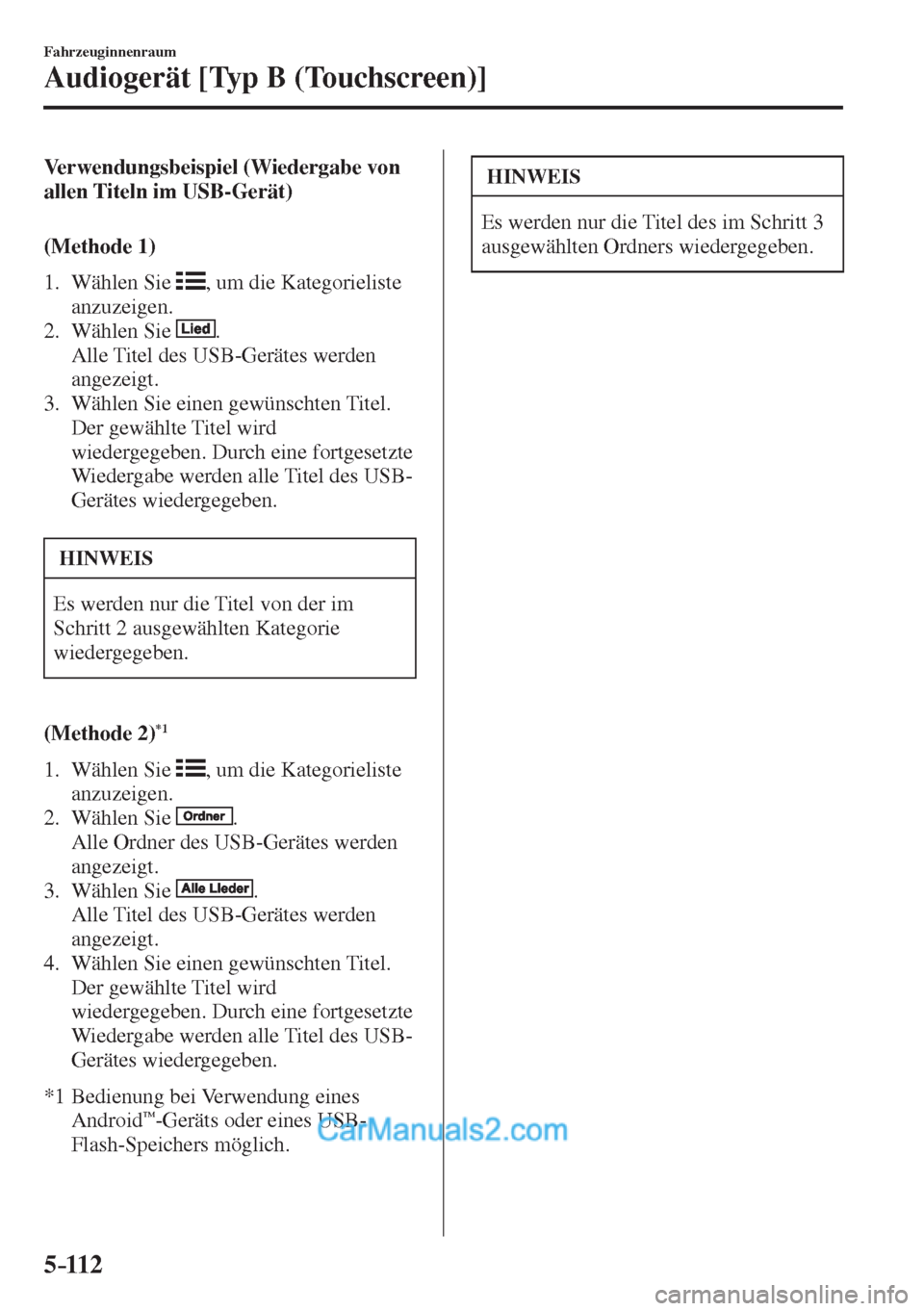

Verwendungsbeispiel (Wiedergabe von
allen Titeln im USB-Gerät)
( M e t h o d e 1 )
1. Wählen Sie
, um die Kategorieliste
anzuzeigen.
2. Wählen Sie
.
Alle Titel des USB-Gerätes werden
angezeigt.
3. Wählen Sie einen gewünschten Titel.
Der gewählte Titel wird
wiedergegeben. Durch eine fortgesetzte
Wiedergabe werden alle Titel des USB-
Gerätes wiedergegeben.

HINWEIS
Es werden nur die Titel von der im
Schritt 2 ausgewählten Kategorie
wiedergegeben.
(Methode 2)
*1
1. Wählen Sie
, um die Kategorieliste
anzuzeigen.
2. Wählen Sie
.
Alle Ordner des USB-Gerätes werden
angezeigt.
3. Wählen Sie
.
Alle Titel des USB-Gerätes werden
angezeigt.
4. Wählen Sie einen gewünschten Titel.
Der gewählte Titel wird
wiedergegeben. Durch eine fortgesetzte
Wiedergabe werden alle Titel des USB-
Gerätes wiedergegeben.

*1 Bedienung bei Verwendung eines
Android™-Geräts oder eines USB-
Flash-Speichers möglich.

HINWEIS
Es werden nur die Titel des im Schritt 3
ausgewählten Ordners wiedergegeben.

5–113
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

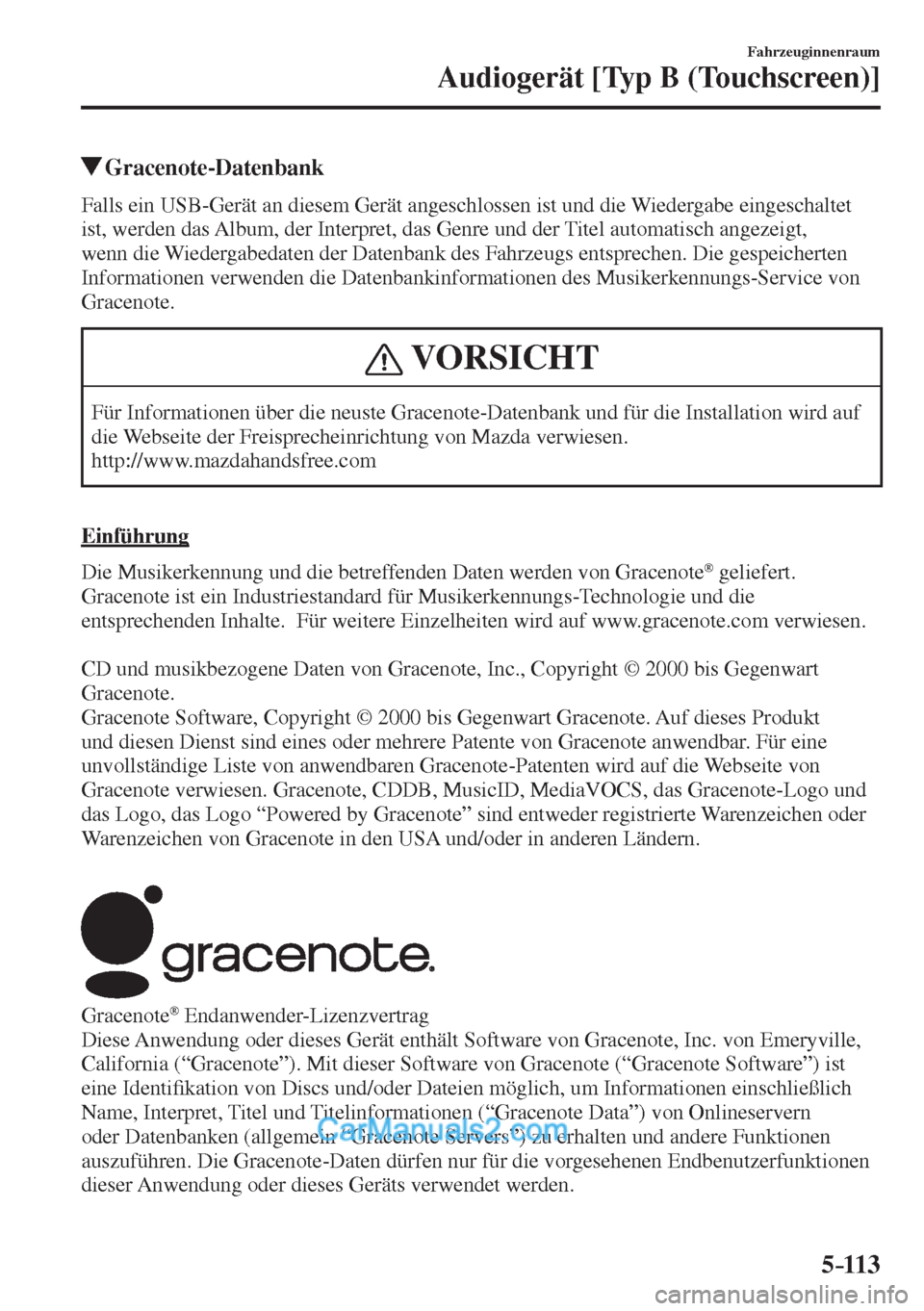

Gracenote-Datenbank
Falls ein USB-Gerät an diesem Gerät angeschlossen ist und die Wiedergabe eingeschaltet
ist, werden das Album, der Interpret, das Genre und der Titel automatisch angezeigt,
wenn die Wiedergabedaten der Datenbank des Fahrzeugs entsprechen. Die gespeicherten
Informationen verwenden die Datenbankinformationen des Musikerkennungs-Service von
Gracenote.
VORSICHT
Für Informationen über die neuste Gracenote-Datenbank und für die Installation wird auf
die Webseite der Freisprecheinrichtung von Mazda verwiesen.
http://www.mazdahandsfree.com
Einführung
Die Musikerkennung und die betreffenden Daten werden von Gracenote
® geliefert.
Gracenote ist ein Industriestandard für Musikerkennungs-Technologie und die
entsprechenden Inhalte. Für weitere Einzelheiten wird auf www.gracenote.com verwiesen.

CD und musikbezogene Daten von Gracenote, Inc., Copyright © 2000 bis Gegenwart
Gracenote.
Gracenote Software, Copyright © 2000 bis Gegenwart Gracenote. Auf dieses Produkt
und diesen Dienst sind eines oder mehrere Patente von Gracenote anwendbar. Für eine
unvollständige Liste von anwendbaren Gracenote-Patenten wird auf die Webseite von
Gracenote verwiesen. Gracenote, CDDB, MusicID, MediaVOCS, das Gracenote-Logo und
das Logo, das Logo “Powered by Gracenote” sind entweder registrierte Warenzeichen oder
Warenzeichen von Gracenote in den USA und/oder in anderen Ländern.



Gracenote ® Endanwender-Lizenzvertrag
Diese Anwendung oder dieses Gerät enthält Software von Gracenote, Inc. von Emeryville,
California (“Gracenote”). Mit dieser Software von Gracenote (“Gracenote Software”) ist
eine Identi¿ kation von Discs und/oder Dateien möglich, um Informationen einschließlich
Name, Interpret, Titel und Titelinformationen (“Gracenote Data”) von Onlineservern
oder Datenbanken (allgemein “Gracenote Servers”) zu erhalten und andere Funktionen
auszuführen. Die Gracenote-Daten dürfen nur für die vorgesehenen Endbenutzerfunktionen
dieser Anwendung oder dieses Geräts verwendet werden.

5–114
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

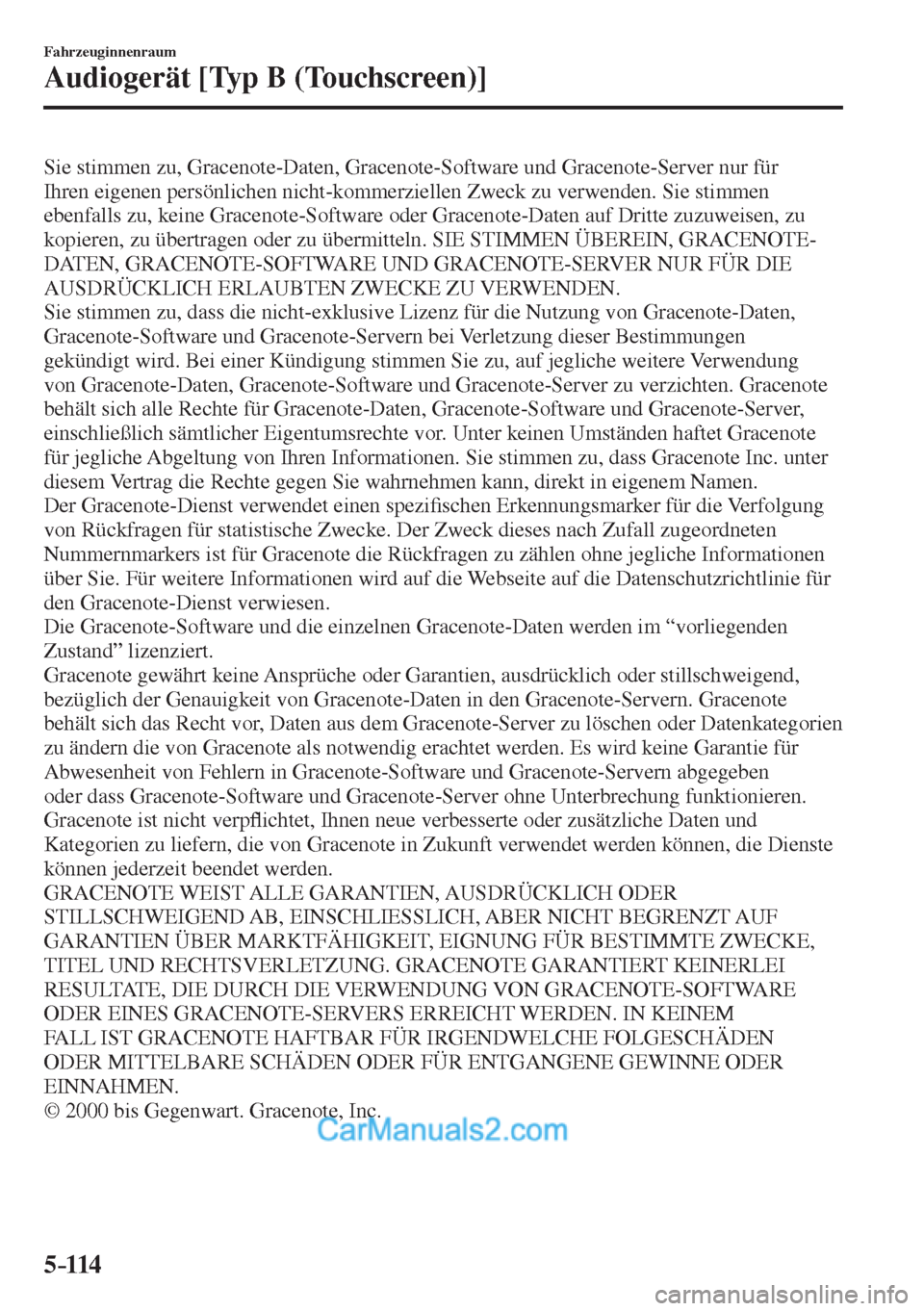

Sie stimmen zu, Gracenote-Daten, Gracenote-Software und Gracenote-Server nur für
Ihren eigenen persönlichen nicht-kommerziellen Zweck zu verwenden. Sie stimmen
ebenfalls zu, keine Gracenote-Software oder Gracenote-Daten auf Dritte zuzuweisen, zu
kopieren, zu übertragen oder zu übermitteln. SIE STIMMEN ÜBEREIN, GRACENOTE-
DATEN, GRACENOTE-SOFTWARE UND GRACENOTE-SERVER NUR FÜR DIE
AUSDRÜCKLICH ERLAUBTEN ZWECKE ZU VERWENDEN.
Sie stimmen zu, dass die nicht-exklusive Lizenz für die Nutzung von Gracenote-Daten,
Gracenote-Software und Gracenote-Servern bei Verletzung dieser Bestimmungen
gekündigt wird. Bei einer Kündigung stimmen Sie zu, auf jegliche weitere Verwendung
von Gracenote-Daten, Gracenote-Software und Gracenote-Server zu verzichten. Gracenote
behält sich alle Rechte für Gracenote-Daten, Gracenote-Software und Gracenote-Server,
einschließlich sämtlicher Eigentumsrechte vor. Unter keinen Umständen haftet Gracenote
für jegliche Abgeltung von Ihren Informationen. Sie stimmen zu, dass Gracenote Inc. unter
diesem Vertrag die Rechte gegen Sie wahrnehmen kann, direkt in eigenem Namen.
Der Gracenote-Dienst verwendet einen spezi¿ schen Erkennungsmarker für die Verfolgung
von Rückfragen für statistische Zwecke. Der Zweck dieses nach Zufall zugeordneten
Nummernmarkers ist für Gracenote die Rückfragen zu zählen ohne jegliche Informationen
über Sie. Für weitere Informationen wird auf die Webseite auf die Datenschutzrichtlinie für
den Gracenote-Dienst verwiesen.
Die Gracenote-Software und die einzelnen Gracenote-Daten werden im “vorliegenden
Zustand” lizenziert.
Gracenote gewährt keine Ansprüche oder Garantien, ausdrücklich oder stillschweigend,
bezüglich der Genauigkeit von Gracenote-Daten in den Gracenote-Servern. Gracenote
behält sich das Recht vor, Daten aus dem Gracenote-Server zu löschen oder Datenkategorien
zu ändern die von Gracenote als notwendig erachtet werden. Es wird keine Garantie für
Abwesenheit von Fehlern in Gracenote-Software und Gracenote-Servern abgegeben
oder dass Gracenote-Software und Gracenote-Server ohne Unterbrechung funktionieren.
Gracenote ist nicht verpÀ ichtet, Ihnen neue verbesserte oder zusätzliche Daten und
Kategorien zu liefern, die von Gracenote in Zukunft verwendet werden können, die Dienste
können jederzeit beendet werden.
GRACENOTE WEIST ALLE GARANTIEN, AUSDRÜCKLICH ODER
STILLSCHWEIGEND AB, EINSCHLIESSLICH, ABER NICHT BEGRENZT AUF
GARANTIEN ÜBER MARKTFÄHIGKEIT, EIGNUNG FÜR BESTIMMTE ZWECKE,
TITEL UND RECHTSVERLETZUNG. GRACENOTE GARANTIERT KEINERLEI
RESULTATE, DIE DURCH DIE VERWENDUNG VON GRACENOTE-SOFTWARE
ODER EINES GRACENOTE-SERVERS ERREICHT WERDEN. IN KEINEM
FALL IST GRACENOTE HAFTBAR FÜR IRGENDWELCHE FOLGESCHÄDEN
ODER MITTELBARE SCHÄDEN ODER FÜR ENTGANGENE GEWINNE ODER
EINNAHMEN.
© 2000 bis Gegenwart. Gracenote, Inc.

5–115
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]

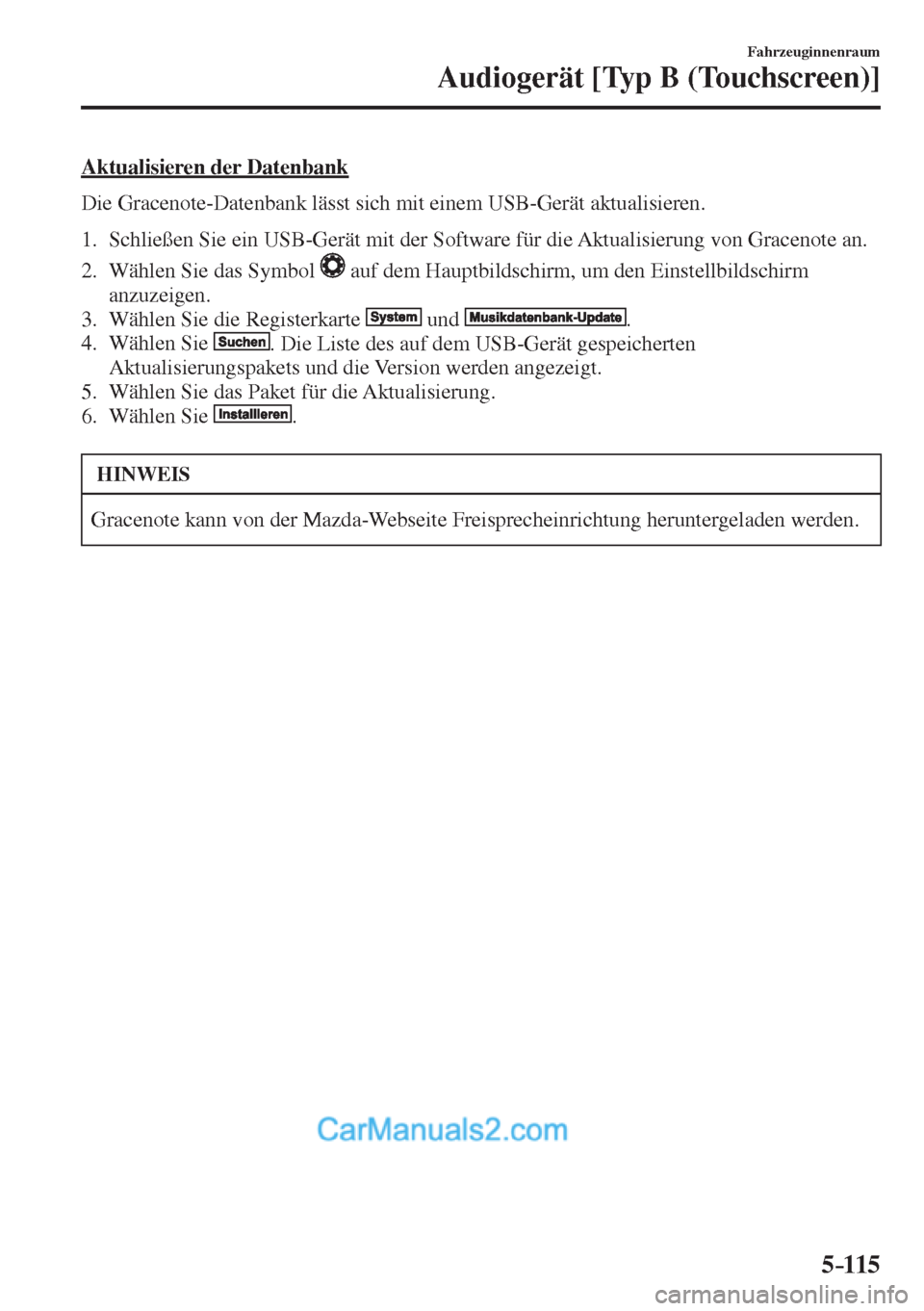

Aktualisieren der Datenbank
Die Gracenote-Datenbank lässt sich mit einem USB-Gerät aktualisieren.

1. Schließen Sie ein USB-Gerät mit der Software für die Aktualisierung von Gracenote an.
2. Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Einstellbildschirm
anzuzeigen.
3. Wählen Sie die Registerkarte
und .
4. Wählen Sie
. Die Liste des auf dem USB-Gerät gespeicherten
Aktualisierungspakets und die Version werden angezeigt.
5. Wählen Sie das Paket für die Aktualisierung.
6. Wählen Sie
.
HINWEIS
Gracenote kann von der Mazda-Webseite Freisprecheinrichtung heruntergeladen werden.
