MAZDA MODEL 3 HATCHBACK 2015 Brukerhåndbok (in Norwegian)

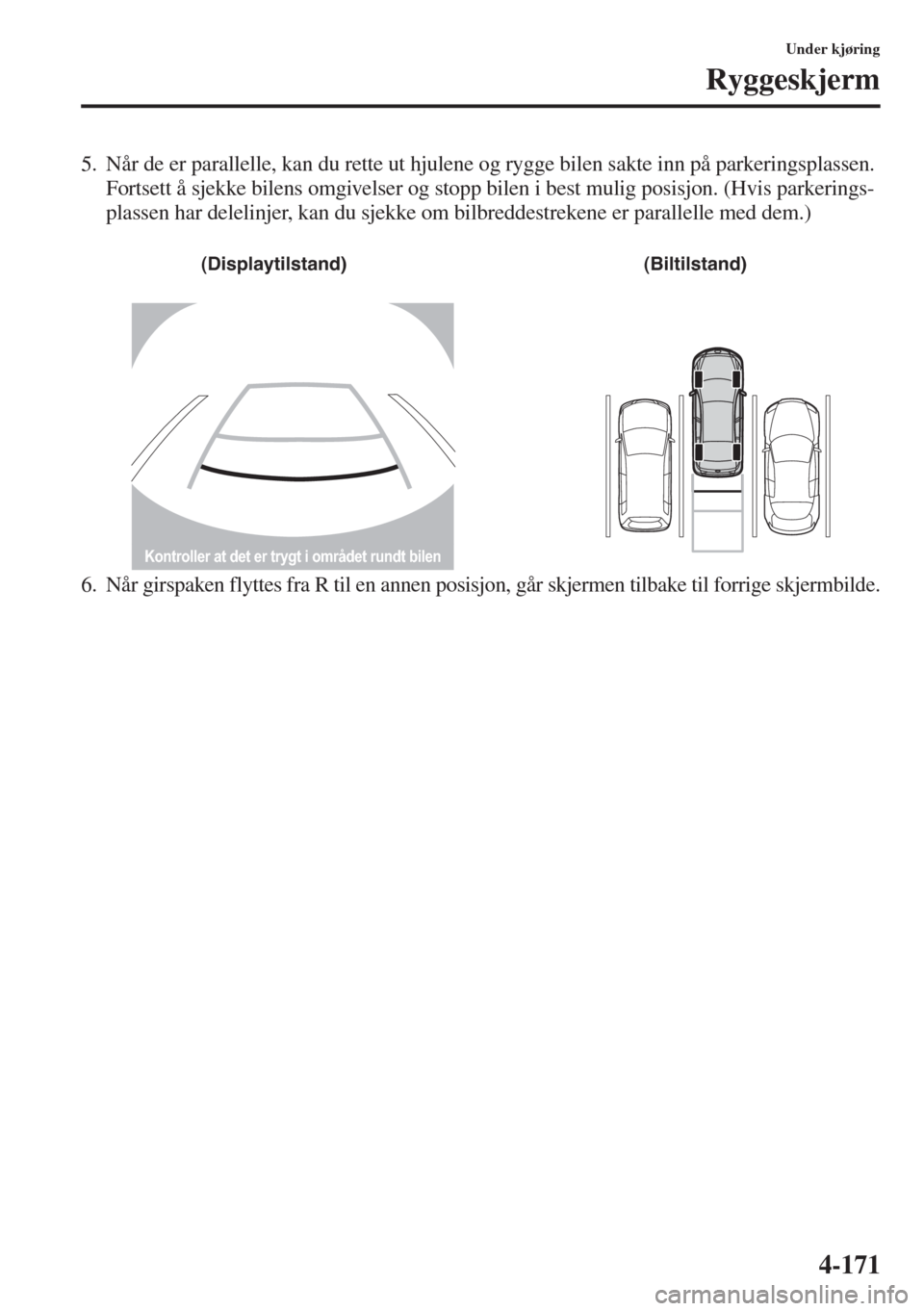

4-171
Under kjøring
Ryggeskjerm
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på parkeringsplassen.
Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig posisjon. (Hvis parkerings-
plassen har delelinjer, kan du sjekke om bilbreddestrekene er parallelle med dem.)
6. Når girspaken flyttes fra R til en annen posisjon, går skjermen tilbake til forrige skjermbilde.
Kontroller at det er trygt i området rundt bilen
(Displaytilstand) (Biltilstand)

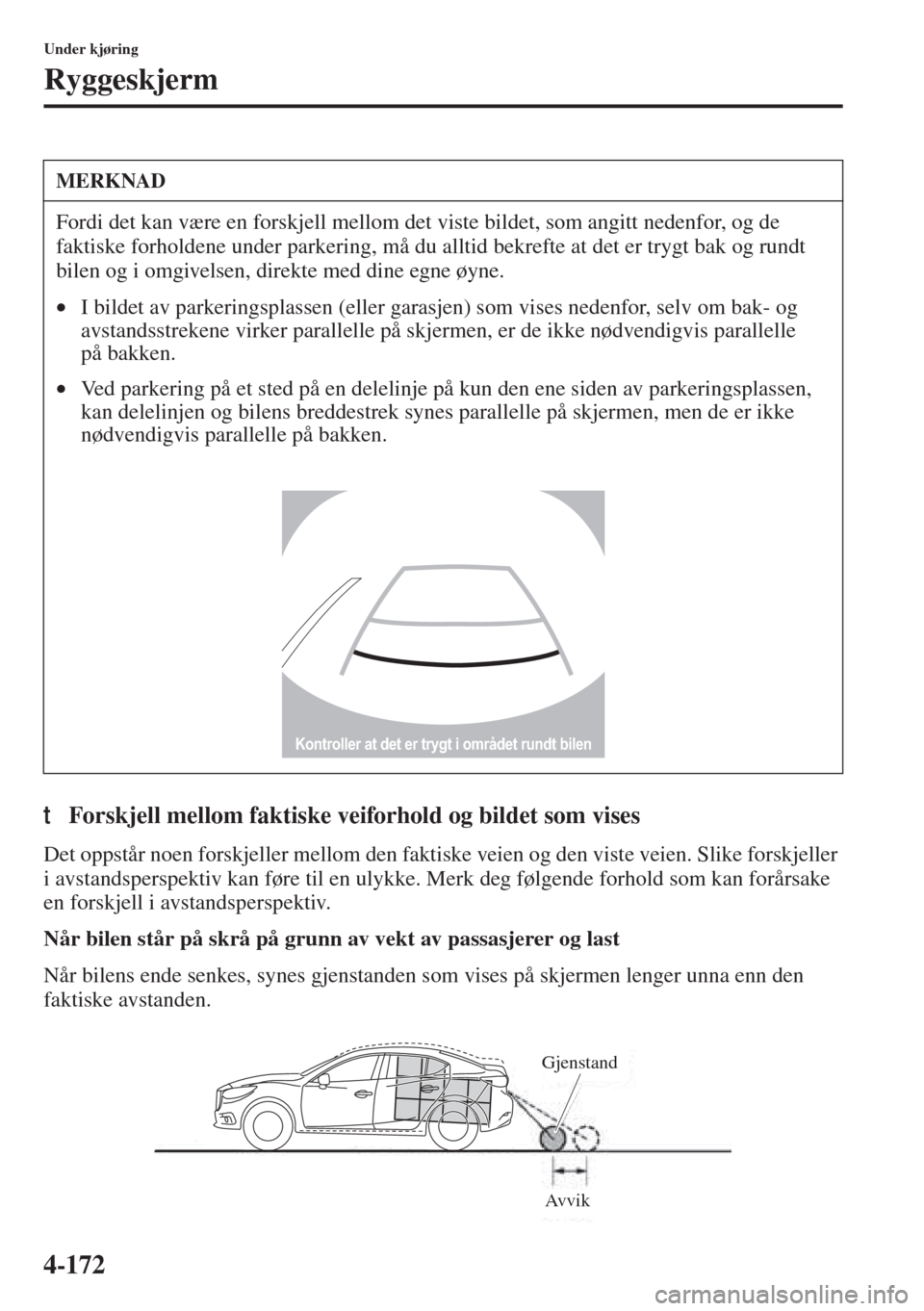

4-172
Under kjøring
Ryggeskjerm
tForskjell mellom faktiske veiforhold og bildet som vises
Det oppstår noen forskjeller mellom den faktiske veien og den viste veien. Slike forskjeller
i avstandsperspektiv kan føre til en ulykke. Merk deg følgende forhold som kan forårsake
en forskjell i avstandsperspektiv.
Når bilen står på skrå på grunn av vekt av passasjerer og last
Når bilens ende senkes, synes gjenstanden som vises på skjermen lenger unna enn den
faktiske avstanden.
MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de
faktiske forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt
bilen og i omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises nedenfor, selv om bak- og
avstandsstrekene virker parallelle på skjermen, er de ikke nødvendigvis parallelle
på bakken.
•Ved parkering på et sted p
å en delelinje på kun den ene siden av parkeringsplassen,
kan delelinjen og bilens breddestrek synes parallelle på skjermen, men de er ikke
nødvendigvis parallelle på bakken.
Kontroller at det er trygt i området rundt bilen
Avvik Gjenstand

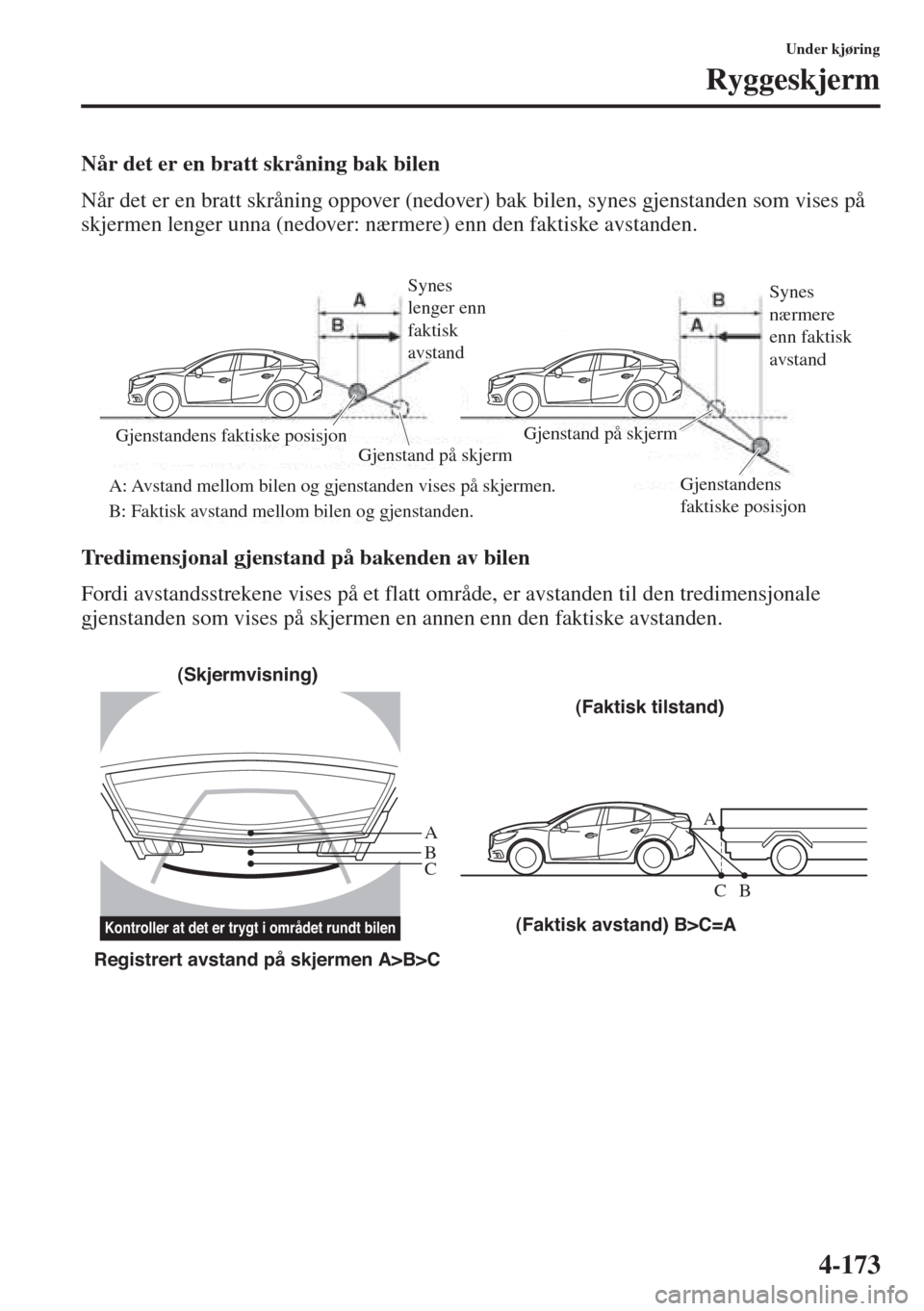

4-173
Under kjøring
Ryggeskjerm
Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstanden.
Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avstanden.
Synes
lenger enn
faktisk
avstandSynes
nærmere
enn faktisk
avstand
Gjenstandens
faktiske posisjon Gjenstandens faktiske posisjon
Gjenstand på skjerm
A: Av stand mellom bilen og gjenstan
den vises på skjermen.
B: Faktisk avstand mellom bilen og gjenstanden.Gjenstand på skjerm
Kontroller at det er trygt i området rundt bilen
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C (Skjermvisning)
(Faktisk tilstand)

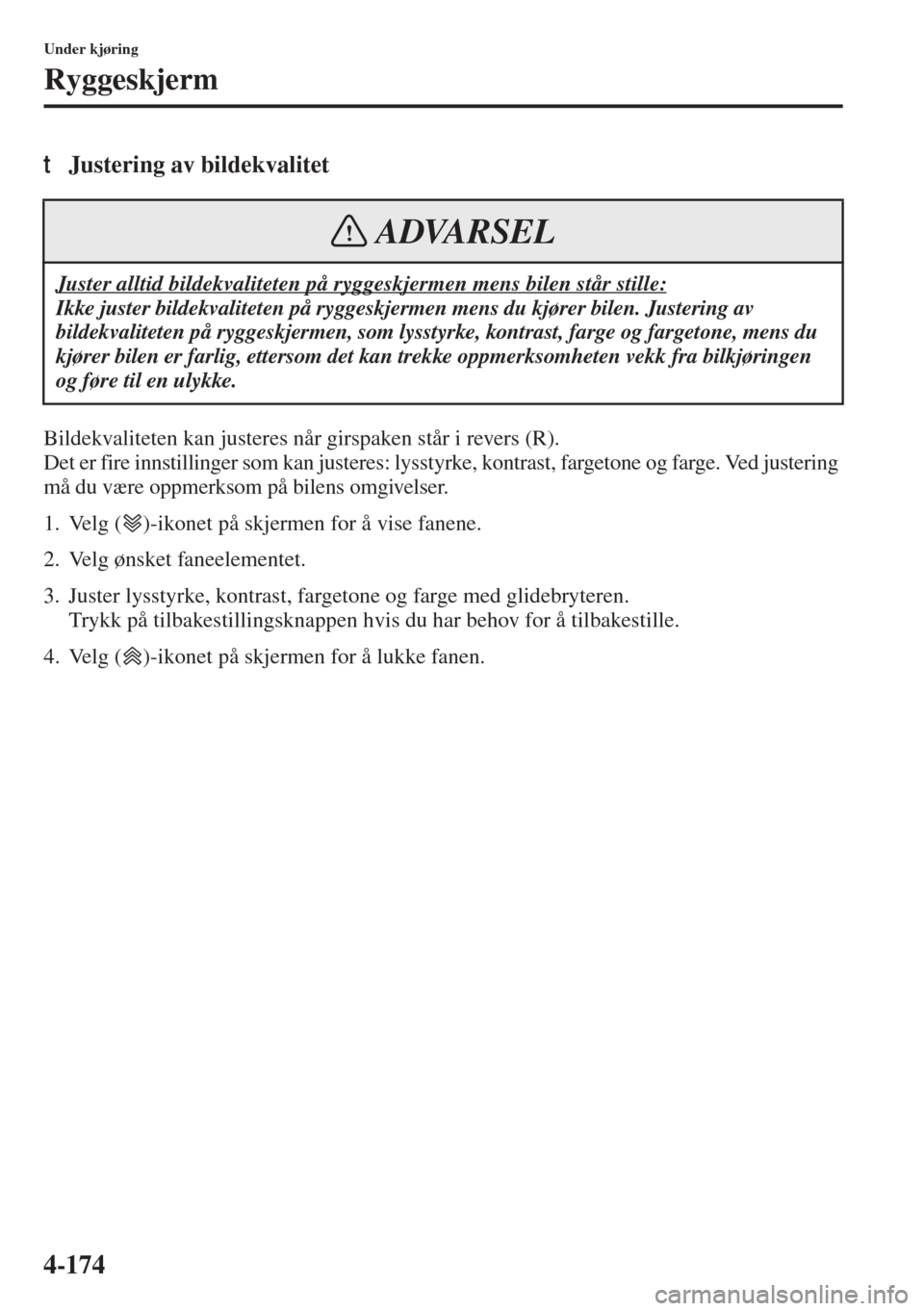

4-174
Under kjøring
Ryggeskjerm
tJustering av bildekvalitet
Bildekvaliteten kan justeres når girspaken står i revers (R).
Det er fire innstillinger som kan justeres: lysstyrke, kontrast, fargetone og farge. Ved justering
må du være oppmerksom på bilens omgivels
er.
1. Velg ( )-ikonet på skjermen for å vise fanene.
2. Velg ønsket faneelementet.
3. Juster lysstyrke, kontrast, fargetone og farge med glidebryteren.
Trykk på tilbakestillingsknappen hvis du har behov for å tilbakestille.
4. Velg ( )-ikonet på skjermen for å lukke fanen.
Juster alltid bildekvaliteten på ryggeskjermen mens bilen står stille:
Ikke juster bildekvaliteten på ryggeskjermen mens du kjører bilen. Justering av
bildekvaliteten på ryggeskjermen, som lysstyrke, kontrast, farge og fargetone, mens du
kjører bilen er farlig, ettersom det kan trekke oppmerksomheten vekk fra bilkjøringen
og føre til en ulykke.
ADVARSEL

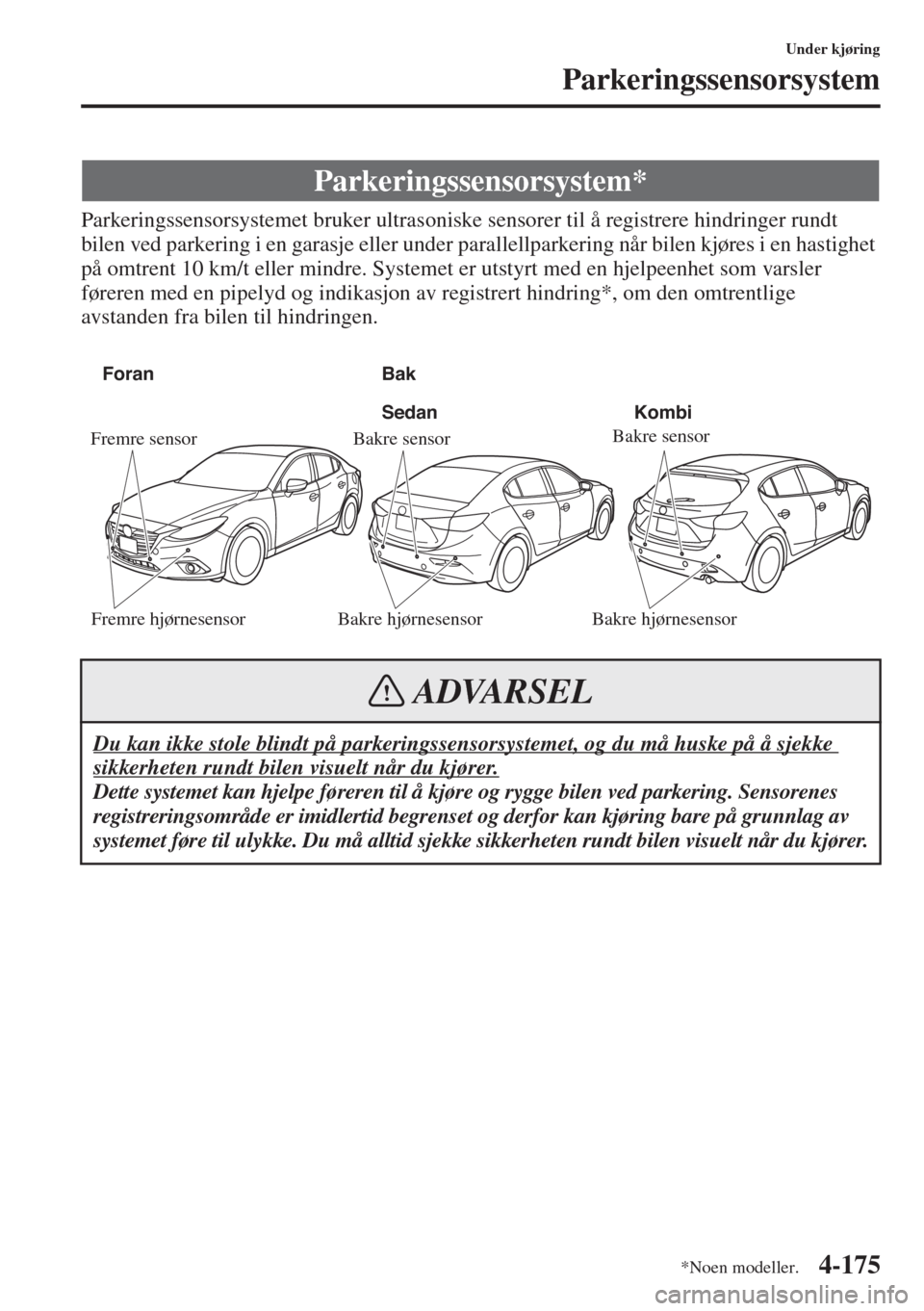

4-175
Under kjøring
Parkeringssensorsystem
Parkeringssensorsystemet bruker ultrasoniske sensorer til å registrere hindringer rundt
bilen ved parkering i en garasje eller under parallellparkering når bilen kjøres i en hastighet
på omtrent 10 km/t eller mindre. Systemet er utstyrt med en hjelpeenhet som varsler
føreren med en pipelyd og indikasjon av registrert hindring*, om den omtrentlige
avstanden fra bilen til hindringen.
Parkeringssensorsystem*
Du kan ikke stole blindt på parkeringssensorsystemet, og du må huske på å sjekke
sikkerheten rundt bilen visuelt når du kjører.
Dette systemet kan hjelpe føreren til å kjøre og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du kjører.
Fremre sensor Bakre sensorBakre sensor
Foran Bak
Sedan Kombi
Fremre hjørnesensor Bakre hjørnesensor Bakre hjørnesensor
ADVARSEL
*Noen modeller.

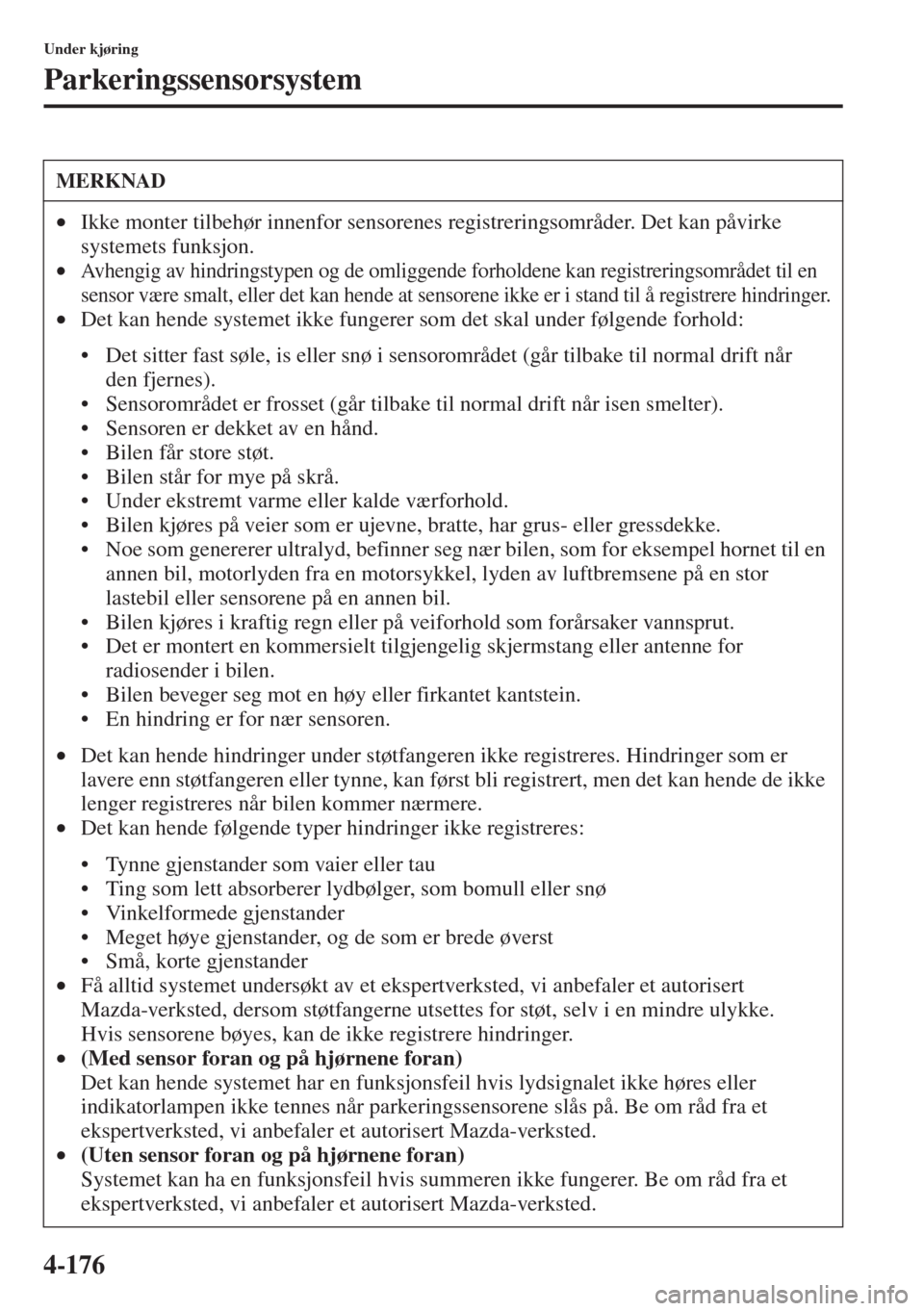

4-176
Under kjøring
Parkeringssensorsystem
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke
systemets funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet til en
sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
• Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når
den fjernes).
• Sensorområdet er frosset (går tilbake til normal drift når is
en smelter).
• Sensoren er dekket av en hånd.
• Bilen får store støt.
• Bilen står for mye på skrå.
• Under ekstremt varme eller kalde værforhold.
• Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
• Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor
lastebil eller sensorene på en annen bil.
• Bilen kjøres i kraftig regn eller på
veiforhold som forårsaker vannsprut.
• Det er montert en kommersielt tilgjengelig skjermstang eller antenne for
radiosender i bilen.
• Bilen beveger seg mot en høy eller firkantet kantstein.
• En hindring er for nær s
ensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er
lavere enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke
lenger registreres når bilen kommer nærmere.
•Det kan hende fø
lgende typer hindringer ikke registreres:
• Tynne gjenstander som vaier eller tau
• Ting som lett absorberer lydbølger, som bomull eller snø
• Vinkelformede gjenstander
• Meget høye gjenstander, og de som er brede øverst
• Små, korte gjenstander
•Få alltid systemet undersøkt av et ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, dersom støtfangerne utsettes for støt, selv i en mindre ulykke.
Hvis sensorene bøyes, kan de ikke registrere hindringer.
•(Med sensor foran og på hjørnene foran)
Det kan hende systemet har en funksjonsfeil hvis lydsignalet ikke høres eller
indikatorlampen ikke tennes når parkeringssensorene slås på. Be om råd fra et
ekspert
verksted, vi anbefaler et autorisert Mazda-verksted.
•(Uten sensor foran og på hjørnene foran)
Systemet kan ha en funksjonsfeil hvis summeren ikke fungerer. Be om råd fra et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.

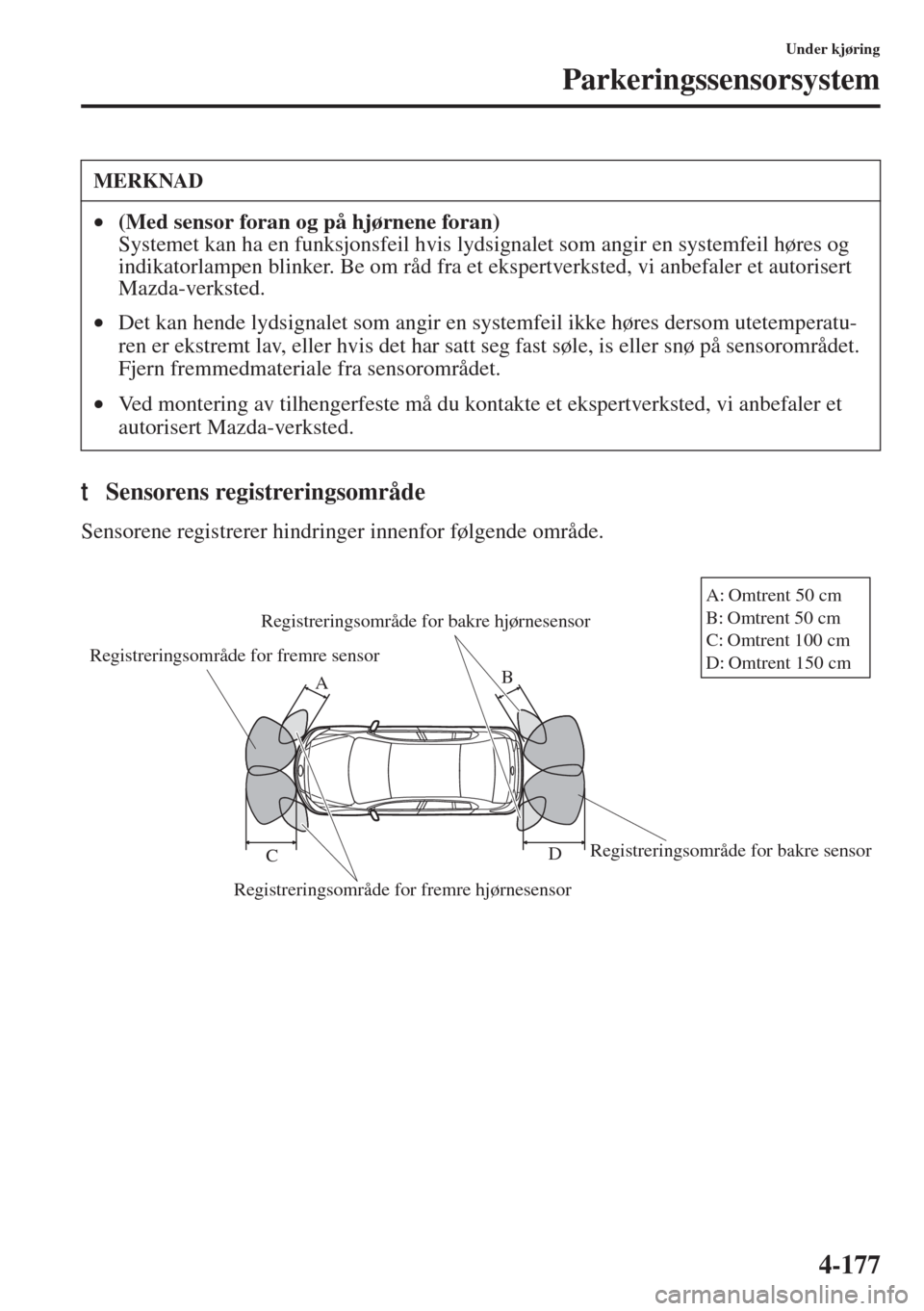

4-177
Under kjøring
Parkeringssensorsystem
tSensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.
MERKNAD
•(Med sensor foran og på hjørnene foran)
Systemet kan ha en funksjonsfeil hvis lydsignalet som angir en systemfeil høres og
indikatorlampen blinker. Be om råd fra et ekspertverksted, vi anbefaler et autorisert
Mazda-verksted.
•Det kan hende lydsignalet som angir en systemfeil ikke høres dersom utetemperatu-
ren er ekstremt lav, eller hvis det har satt seg fast søle, is eller snø på sensorområdet.
Fjern fremmedmateriale fra sensorområdet.
•Ved montering av tilhengerfeste må du kontakte et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
Registreringsområde for fremre sensor
Registreringsområde for fremre hjørnesensorRegistreringsområde for bakre senso
r
Registreringsområde for bakre hjørnesensor
B
A
D
CA: Omtrent 50 cm
B: Omtrent 50 cm
C: Omtrent 100 cm
D: Omtrent 150 cm

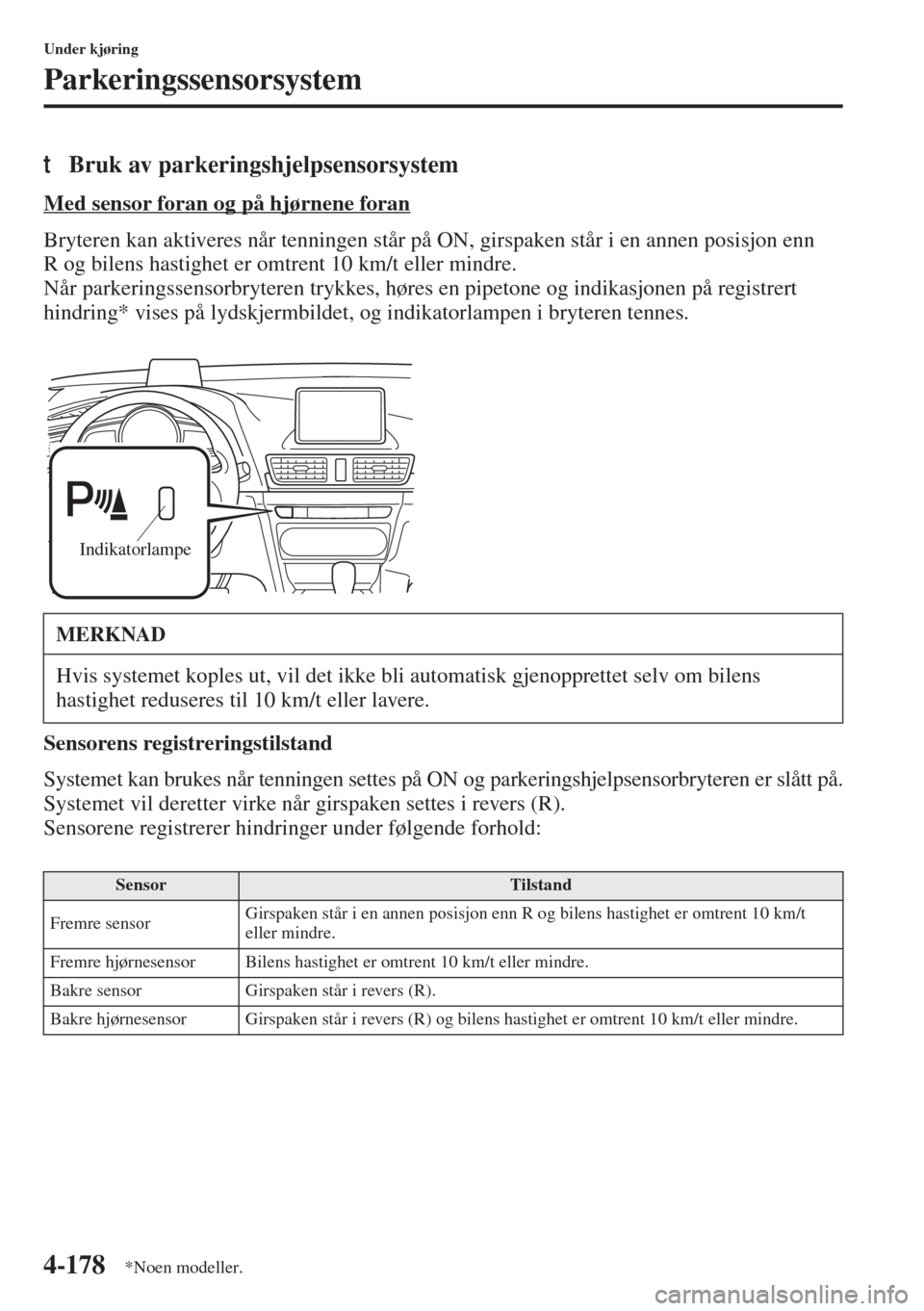

4-178
Under kjøring
Parkeringssensorsystem
tBruk av parkeringshjelpsensorsystem
Med sensor foran og på hjørnene foran
Bryteren kan aktiveres når tenningen står på ON, girspaken står i en annen posisjon enn
R og bilens hastighet er omtrent 10 km/t eller mindre.
Når parkeringssensorbryteren trykkes, høres en pipetone og indikasjonen på registrert
hindring* vises på lydskjermbildet, og indikatorlampen i bryteren tennes.
Sensorens registreringstilstand
Systemet kan brukes når tenningen settes på ON og parkeringshjelpsensorbryteren er slått på.
Systemet vil deretter virke når girspaken settes i revers (
R).
Sensorene registrerer hindringer under følgende forhold:
MERKNAD
Hvis systemet koples ut, vil det ikke bli automatisk gjenopprettet selv om bilens
hastighet reduseres til 10 km/t eller lavere.
SensorTilstand
Fremre sensorGirspaken står i en annen posisjon enn R og bilens hastighet er omtrent 10 km/t
eller mindre.
Fremre hjørnesensor Bilens hastighet er omtrent 10 km/t eller mindre.
Bakre sensor Girspaken står i revers (R).
Bakre hjørnesensor Girspaken står i revers (R) og bilens hastighet er omtrent 10 km/t eller mindre.
Indikatorlampe
*Noen modeller.

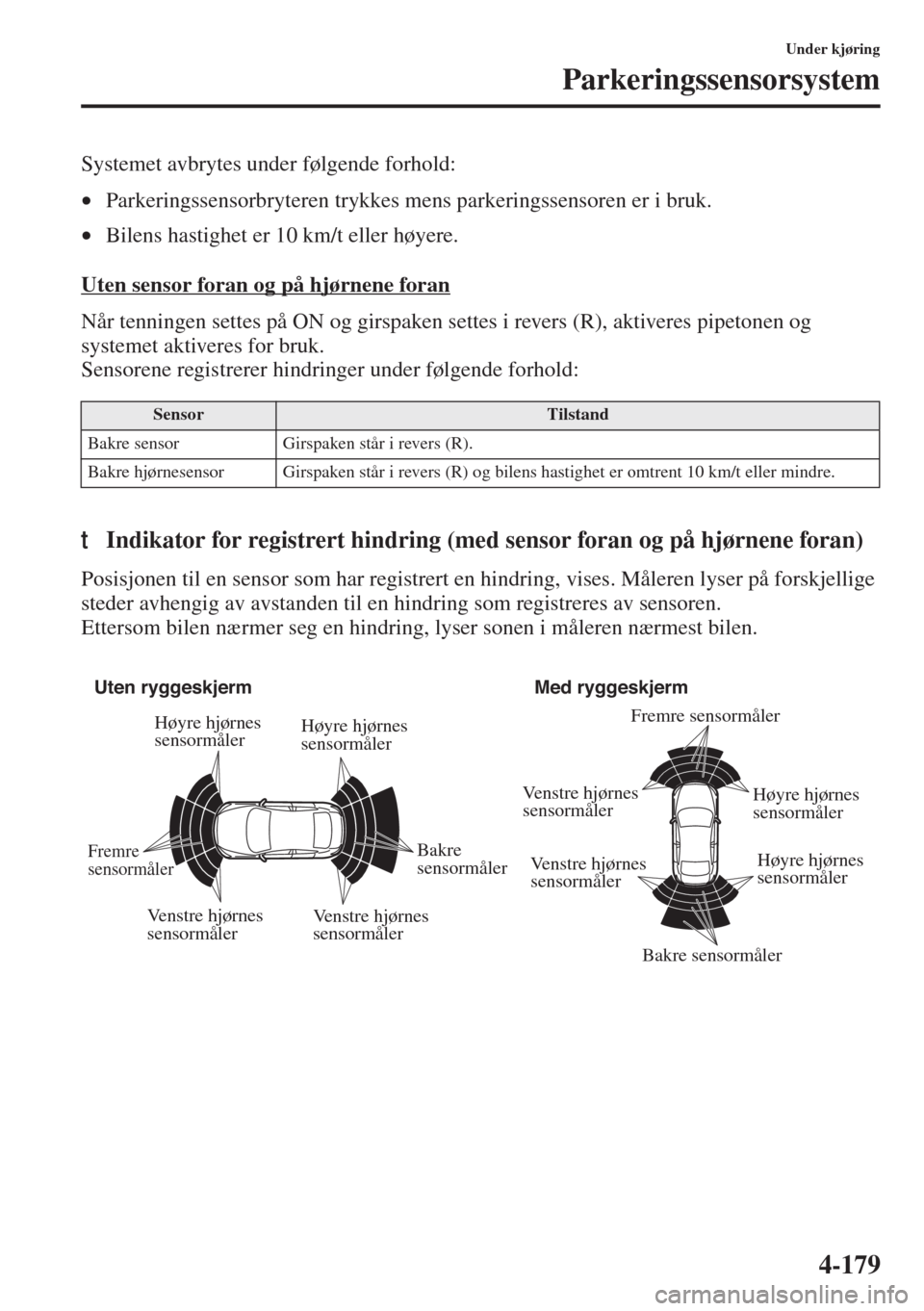

4-179
Under kjøring
Parkeringssensorsystem
Systemet avbrytes under følgende forhold:
•Parkeringssensorbryteren trykkes mens parkeringssensoren er i bruk.
•Bilens hastighet er 10 km/t eller høyere.
Uten sensor foran og på hjørnene foran
Når tenningen settes på ON og girspaken settes i revers (R), aktiveres pipetonen og
systemet aktiveres for bruk.
Sensorene registrerer hindringer under følgende forhold:
tIndikator for registrert hindring (med sensor foran og på hjørnene foran)
Posisjonen til en sensor som har registrert en hindring, vises. Måleren lyser på forskjellige
steder avhengig av avstanden til en hindring som registreres av sensoren.
Ettersom bilen nærmer seg en hindring, lys
er sonen i måleren nærmest bilen.
SensorTilstand
Bakre sensor Girspaken står i revers (R).
Bakre hjørnesensor Girspaken står i revers (R) og bilens hastighet er omtrent 10 km/t eller mindre.
Uten ryggeskjermMed ryggeskjerm
Høyre hjørnes
sensormåler
Høyre hjørnes
sensormåler Venstre hjørnes
sensormåler
Venstre hjørnes
sensormåler
Fremre
sensormåler
Høyre hjørnes
sensormåler Venstre hjørnes
sensormålerFremre sensormåler
Bakre sensormåler Høyre hjørnes
sensormåler
Venstre hjørnes
sensormålerBakre
sensormåler

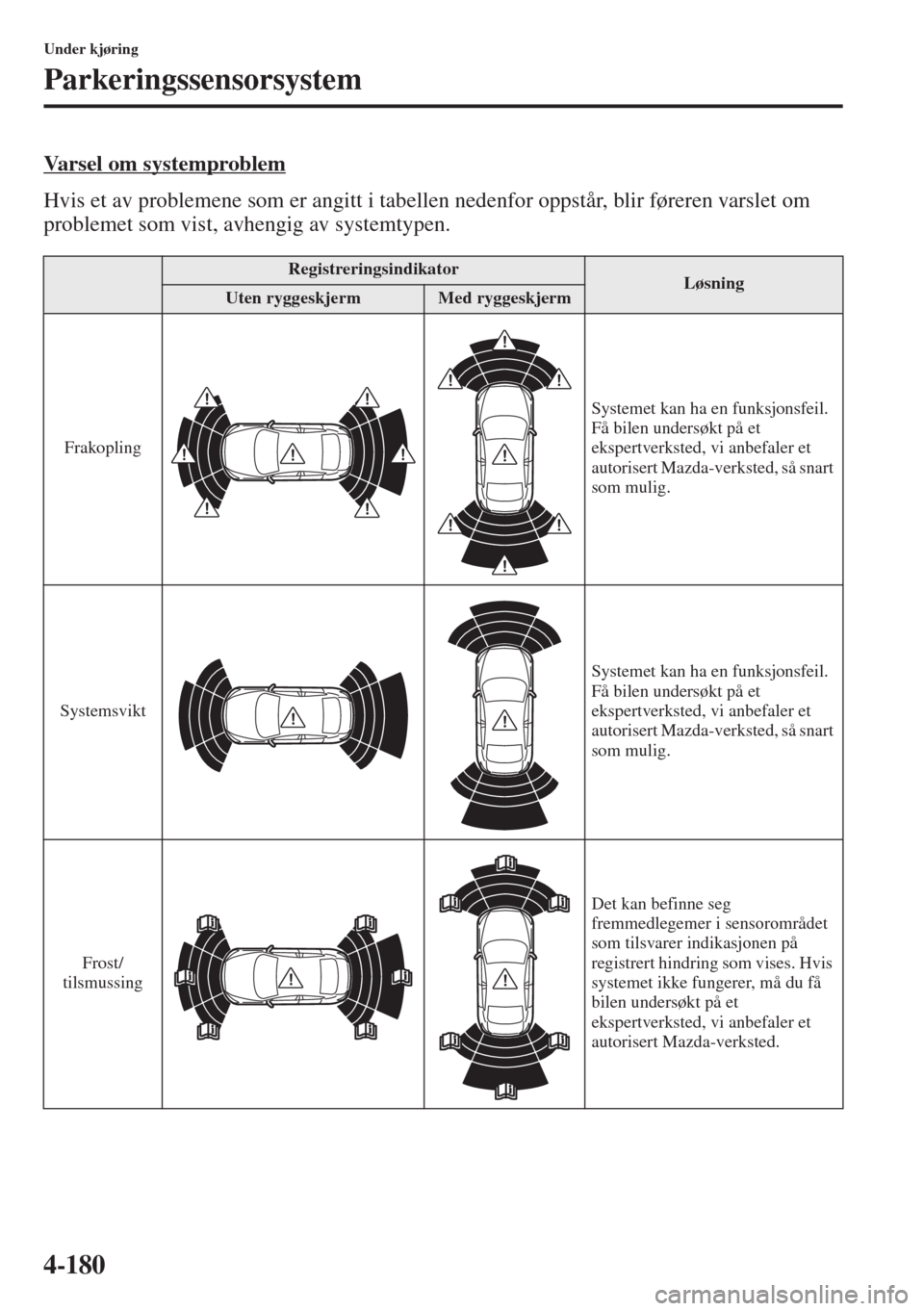

4-180
Under kjøring
Parkeringssensorsystem
Varsel om systemproblem
Hvis et av problemene som er angitt i tabellen nedenfor oppstår, blir føreren varslet om
problemet som vist, avhengig av systemtypen.
RegistreringsindikatorLøsningUten ryggeskjermMed ryggeskjerm
FrakoplingSystemet kan ha en funksjonsfeil.
Få bilen undersøkt på et
ekspertverksted, vi anbefaler et
autorisert Mazda-verksted, så snart
som mulig.
SystemsviktSystemet kan ha en funksjonsfeil.
Få bilen undersøkt på et
ekspertverksted, vi anbefaler et
autorisert Mazda-verksted, så snart
som mulig.
Frost/
tilsmussingDet kan befinne seg
fremmedlegemer i sensorområdet
som tilsvarer indikasjonen på
registrert hindring som vises. Hvis
systemet ikke fungerer, må du få
bilen undersøkt på et
ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
